Монтаж свай своими руками
Что такое свайный фундамент
Свайный фундамент – это подземное построение, устанавливаемое групповыми либо отдельными сваями, расположение которых производится наклонно, либо вертикально.
Сваи — это стальные, деревянные, или железобетонные стержни длиной от 3 метров, погружаемые в грунт в основании будущего сооружения. Длина стержней зависит от конструкции построения.
Методы погружения свай разнообразны: вкручивание, вдавливание, набивка. В каждом виде погружения своя технология возведения и материалы. Но функциональная способность одна – укрепление грунта при нагрузке от строения, имеющая несжимаемую структуру по сравнению с вышележащими пластами.
Преимущества
По сравнению с ленточным основанием, свайный фундамент имеет значительное количество преимуществ:
- Его можно монтировать круглогодично при различных погодных условиях и в любом грунте, кроме скальных пород.
- Это незаменимая опора на неровных пространствах со значительными неровностями.
- Свайная опора выходит почти в два раза дешевле.
- Сокращение трудоемкости, транспортных работ и расхода строительных материалов.
- Нет необходимости проведения земляных работ.
- Возможность применения при значительном уровне вод в почве.
- Промерзающий пласт грунта не влияет на прочность опоры.
- Минимум день, и конструкция готова.
Ремонт
Любая конструкция с течением времени требует реконструкции. Каким образом это проводят в случае со столбчатой конструкцией деревянного фундамента, можно ознакомиться ниже:

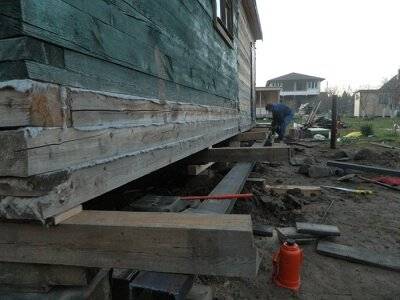

- Первостепенно следует поднять сооружение, которое стоит на фундаменте, при помощи домкратов и зафиксировать его прочными сваями или бревнами.
- В зависимости от типа поломки выбирают вариант решения проблемы. Если столб отклонился от вертикального положения, то его нужно выровнять и зафиксировать в таком положении при помощи дополнительной насыпи, которая хорошо утрамбовывается. Если же столб нуждается в замене, то его нужно вынуть из почвы и, подготовив по правилам новый, вмонтировать вместо него. Следует помнить про необходимость удаления старой подушки из песка в случае замены деревянного столба.
- После проведенных манипуляций необходимо проверить точность высоты столба. Выровнять его при необходимости, также проверить его расположение в вертикальной плоскости, после чего восстановить ростверк.
- Последний штрих – это опускание здания на прежнее место.
Этапы строительства дома из бруса
Брусовой дом имеет несколько преимуществ:
- Стены получаются легкими, из-за чего нагрузка на фундамент невысокая, а это значит, что и затраты на его устройство будут ниже.
- Древесина — материал эластичный и небольшие подвижки фундамента она компенсирует без ущерба для целостности здания. А это — снова таки, позволяет на хорошо дренирующих грунтах делать мелкозаглубленные фундаменты.
Выбор типа фундамента зависит во многом от почв, но чаще всего делают ленточный фундамент, если нет необходимости в подвале, можно поставить столбчатый (для небольших построек временного проживания — дач, бань и т.п.) или свайный (с ростверком или без). Выбор желательно основывать на результатах геологических исследований. Подробнее процесс описан тут.
Пока фундамент «схватывается», подготавливают древесину. Весь брус и нагеля обрабатывают антисептиками и антипиренами. Используют составы, которые не образуют на поверхности бревна пленку. Они не будут мешать процессу сушки. После подготовки бруса начинается собственно возведение дома:
- Отсечная гидроизоляция. Чтобы древесина из фундамента не тянула влагу необходимо проложить слой гидрофобного материала. Раньше под первый венец укладывали два слоя рубероида. Сегодня есть более современные материалы — обмазочные и рулонные. Использовать можно их, причем в комбинации: обмазать, наклеить рулонный.
- Укладка окладного венца. Брус выбирают без признаков синевы, с минимальным количеством сучков. Желательно — из средней части дерева — с максимальной плотностью годовых колец. Его обрабатывают дополнительно пропитками, предназначенными для древесины, находящейся в прямом контакте с землей. Для того, чтобы обеспечить лучшую сохранность первого венца, есть хитрость: на гидроизоляцию укладывается широкая доска, пропитанная битумной мастикой с отработкой. На нее кладут еще слой гидроизоляции, а сверху — уже первый венец. Все эти слои связываются с фундаментом шпильками, которые залиты в фундаменте.

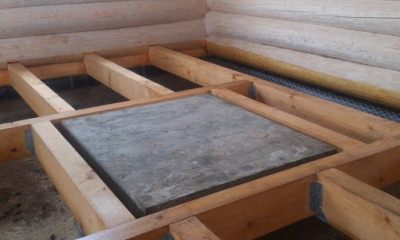

- Черновой пол. К первому венцу крепят лаги пола — брус сечением 150*100 мм. Из укладывают с шагом не менее 70 см. Чтобы было удобнее работать, по лагам раскладывают доски чернового пола, не прибивая их.
- Сборка стен из бруса. Если не заказан стеновой комплект с готовыми чашами, их «зарезают». Выпиливают по шаблону. Из куска фанеры вычерчивается шаблон, его обводят, потом выпиливают. Чаще используют бензопилу, но требуется довольно высокая степень владения инструментом: от точности выполнения запила зависит насколько теплым будет дом. Формы соединения бруса — на картинке.

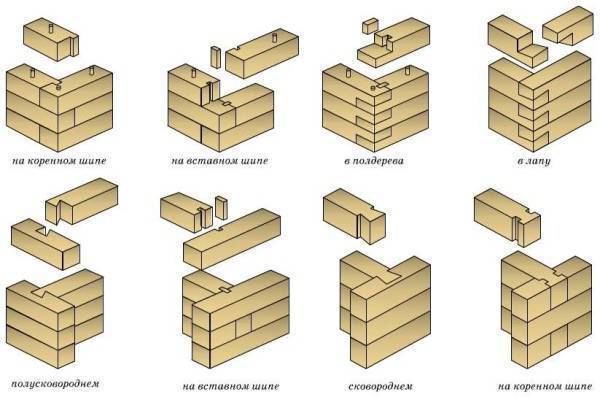

Способы соединения бруса
Про укладку межвенцового утеплителя уже говорили: при использовании обычного бруса он обязателен, под профилированный — желателен в чашах, остальное — по желанию. Между собой венцы соединяются нагелями — длинными круглыми брусками, выточенными из цельного куска древесины, шкантами — прямоугольной формы или шпильками — металлическими стержнями. В любом случае под соединение сверлится отверстие, в которое забивается соединяющий элемент.
- Сборка стропильной системы. Порядок работ зависит от типа выбранной кровли. При устройстве простой двускатной крыши устанавливают подстропильные ноги, при устройстве мансардного этажа порядок другой. На собранную стропильную систему раскатывается и закрепляется ветрозащитная мембрана. В таком виде дом оставляют на продолжительный срок на усушку.
- Дверные и оконные проемы. Для скорейшей усушки и усадка можно вырезать оконные и дверные проемы, поставить окосячку или фиксирующие планки. Дверные и оконные блоки до окончания основной усадки не ставят.
По истечении года-двух можно приступать к отделочным работам. Все время, пока сруб отстаивается, необходимо отслеживать процессы, происходящие в древесине. Сразу необходимо проинспектировать углы и при необходимости их проконопатить. Потом отслеживать состояние их, а также соединений бруса. Если нагели вбивались с большим усилием, при усушке брус может на них повиснуть, из-за чего образуются щели. Решить проблему можно околачиванием: берут огромный деревянный молоток и стучат по стенам, вызывая более быструю усадку. Этот же прием используют, если дом садиться слишком медленно.
В видео показаны основные этапы того, как построить дом из бруса. Несмотря на лирические отступления, много ценной информации.
Плюсы и минусы свайно-винтового фундамента
Виды
Существуют различные варианты конструкции свайного фундамента, обладающие собственной спецификой.
По материалу опор бывают:
- Деревянные. Используются ошкуренные бревна с заостренным концом. Самый древний вид свай, практически исчезнувший в настоящее время. Причинами этого стали недостатки древесины как строительного материала и наличие более прочных и долговечных вариантов. Изредка встречаются в частном строительстве как опоры для вспомогательных или хозяйственных построек.
- Металлические. Существует два вида металлических свай — винтовые и забивные. Винтовые сваи напоминают шурупы, которые вкручивают в грунт с помощью режущих спиралеобразных лопастей на заостренном наконечнике. Забивные сваи специально не производятся и представляют собой отрезки различных видов металлопроката — швеллера, двутавра, рельса и т.д. Обладают высокой прочностью, способны пластично изгибаться, сохраняя несущие способности. Недостаток — склонность к коррозии, сокращающей срок службы опор.
- Железобетонные. Существует два вида Ж/Б свай — забивные и набивные. Первые производятся в специализированных производственных условиях, имеют прочную конструкцию с напряженной продольной арматурой и устойчивы ко всем нагрузкам. Вторые изготавливаются прямо на площадке путем заполнения опалубки (водонепроницаемых труб), помещенной в скважину, бетоном плотных марок.
По способу передачи нагрузки:
- Сваи-стойки. Представляют собой опоры, находящиеся в жестком контакте с плотными слоями грунта. Глубина заложения стволов зависит от уровня залегания твердых пород.
- Висячие сваи. Не имеют опоры в нижней части ствола, используя лишь силу трения на боковых стенках и частичную опору на грунт. Существуют как забивные, так и набивные висячие сваи. Несущая способность зависит только от глубины погружения, у набивных она усиливается с помощью утолщения в нижней части скважины.
По конструкции:
- Забивные. Представляют собой монолитный стержень с заостренным концом, погружаемый при помощи механического воздействия на верхний торец.
- Набивные. Представляют собой бетонную отливку в заранее подготовленную скважину. Имеют меньшую несущую способность, чем забивные сваи, но могут быть изготовлены самостоятельно.
- Винтовые. Изготавливаются из трубы с заостренным наконечником и спиралеобразными лопастями. Могут быть установлены самостоятельно, хотя на практике это используется только для вспомогательных построек или сооружений.
ВАЖНО! Все типы свай, независимо от конструкции или материала, способны эффективно работать на сложных или проблемных грунтах
Ручной монтаж винтовых свай – пошаговая инструкция
расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо.
привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм.
разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур
При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней
Такой подход может оказаться критичным для фундамента.
Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.
- обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
- установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.
Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.
О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.
- установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
- выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.
Примечание. Нельзя выкручивать сваю с целью подгонки ее по уровню!
заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию.

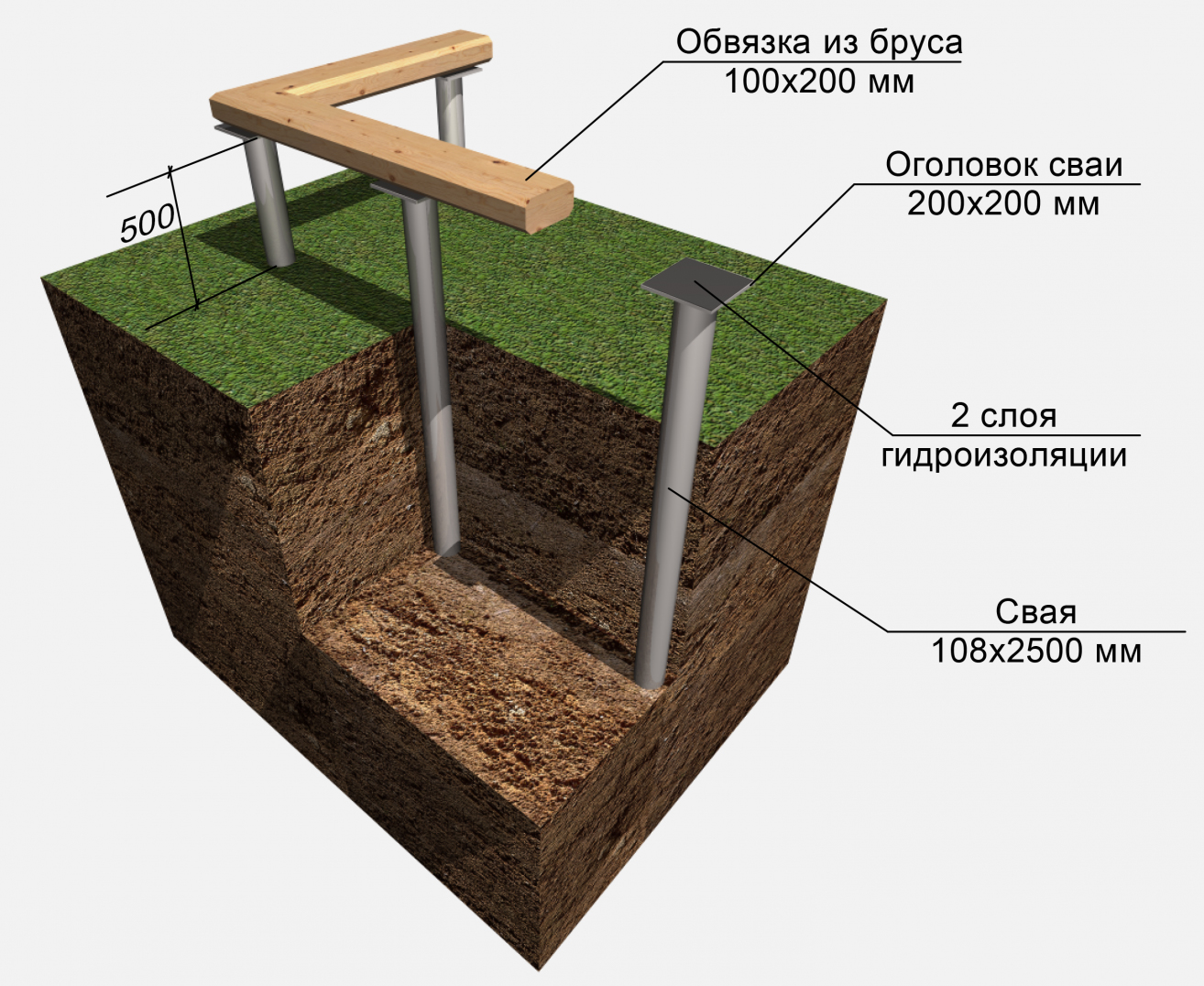

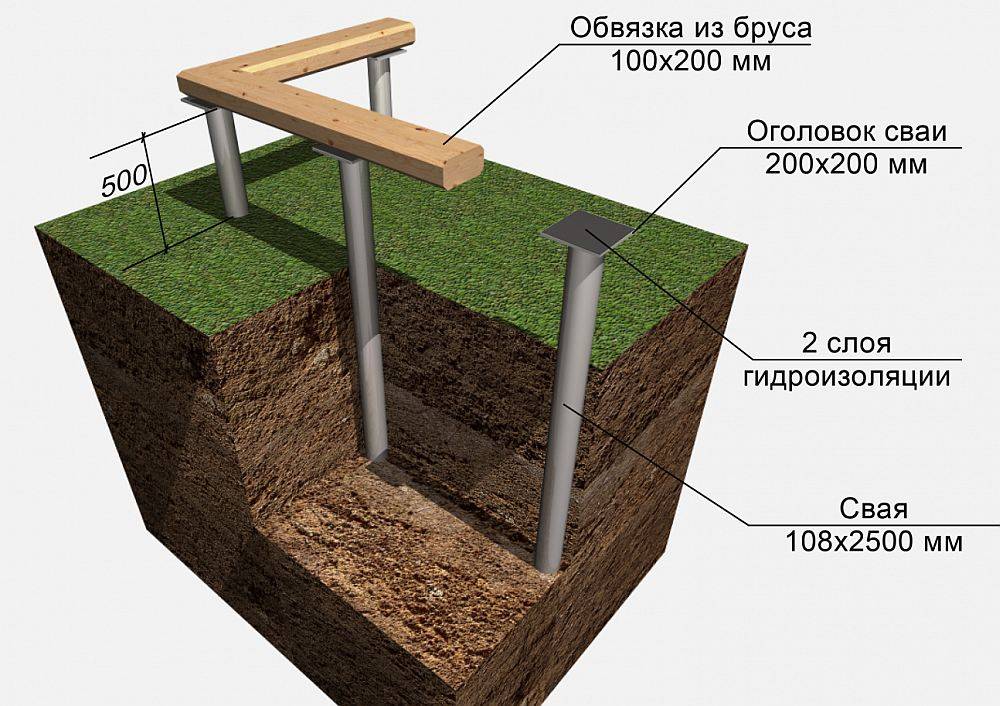

монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи
Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску.
обвязка свай по оголовкам. Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.
Деревянные столбчатые фундаменты
Для фундаментов из деревянных столбов лучше всего использовать дубовые или сосновые бревна диаметром от 250 до 300 мм, располагаемые под капитальными стенами и по периметру здания. Столбы из древесины получили название «стулья» на внешнее сходство с этим предметом мебели. Установка стульев производится непосредственно в землю на глубину ниже уровня промерзания. Обычно нижняя отметка установки столбов составляет 1,5 или 2 м ниже уровня земли.
Если грунт основания имеет значительный показатель прочности и плотности, допускается установка стульев непосредственно в грунт. При слабых грунтах для увеличения площади опирания, деревянные столбы устанавливают на специальные лежни из деревянных пластин или бревенчатые подкладки прямоугольной формы. Соединительные подкосы значительно увеличивают устойчивость деревянных столбов – стульев. Обычно глубина установки деревянных столбов составляет от 1,25 до 2 м, отметка стульев над уровнем земли составляет 0,75 – 0,8 м.
При монтаже стульев рекомендуется оставлять чуть большую высоту над поверхностью земли для возможного спиливания при создании общего верхнего проектного уровня фундаментов
Этапы монтажа
Пример расчета стоимости свайного фундамента
В качестве примера расчета свайного фундамента под каркасный дом взят проект здания, площадь которого составляет 150 кв. м (10 на 15 м). Пусть шаг закрутки равен 2,5 м. Тогда строителям понадобится около 20 свай диаметром 11 см.
Вычисление несущей способности здания
Площадь в 150 кв. м, предполагает удельный вес каркасного дома, равный 350 кг/м. В таком случае масса строения составит 52,5 т
Приняв во внимание количество свай, нужно провести приблизительный расчет несущей способности объекта
Согласно характеристикам, одна свая может выдерживать нагрузку в 5 т. В результате 20 свай, умноженные на 5, дают 100 т. Это и есть максимальная нагрузка, которую будет оказывать строение на основание.
Как рассчитать стоимость
Сегодня на рынке сваи стоят порядка 1800 рублей за 1 шт. В итоге на сваи потребуется 36 000 рублей. Если прибавить к этому цену оголовков (200 рублей за единицу) то получится 40 000 рублей. Помимо этого, необходимо посчитать стоимость бетона, антисептических растворов, рубероида.
Рассчитать общую стоимость свайного фундамента каркасного дома несложно. Все зависит от материалов, которые будут использоваться в строительстве. Можно сказать одно – фундамент на сваях стоит гораздо дешевле ленточного и столбчатого. Даже если используются одинаковые материалы.
К примеру, стоимость ленточного фундамента для дома площадью 150 кв. м составит 120 тыс. рублей. Такая цифра получается, если рассчитывать цену исходя из средней рыночной стоимости бетона – 2000 рублей за 1 куб. Эти деньги уйдут только на приобретение бетона.
Преимущества и недостатки
Монтаж свай своими руками

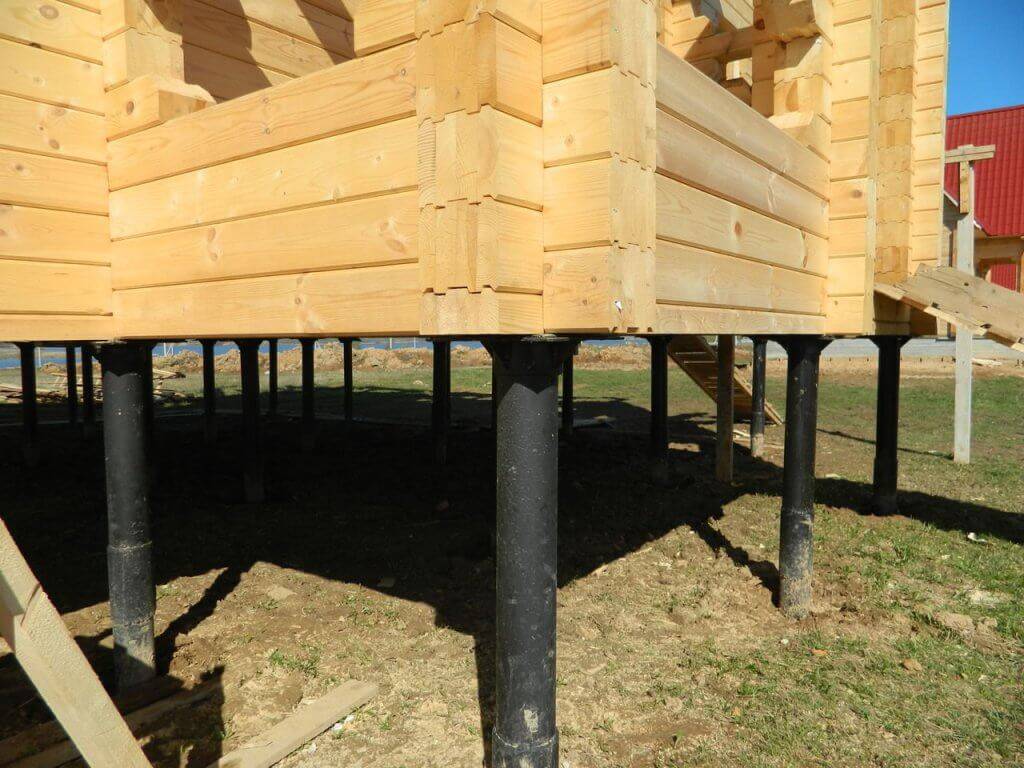

Устройство свайного фундамента
Сваи фундамента вкручиваются в заранее утрамбованный грунт. После монтажа не рекомендуется выкручивать сваи обратно. В противном случае, плотность грунта будет нарушена. Вкрутить сваи в этом месте по новой не получится.
Несколько лет назад на рынке появились винтовые сваи, схожие с гигантскими саморезами. В диаметре они могут достигать 5 м. Лопасти таких свай напоминают корабельные винты. Принцип вкручивания можно сравнить с обычными болтами.
Верхняя часть основания имеет вырезанные проемы. Это сделано для упрощения обвязки фундамента. Внутри сваи пустые, как трубы.
Каркасный дом на винтовых сваях строят по двум технологиям: канадской и финской. Оба метода имеют одну общую базу. Различия между ними несущественные. В качестве основного материала каркаса может выступать дерево или метал. Второй вариант более дорогостоящий. Разница составляет примерно 30-35%.
Как и любой другой вид основания, фундамент на сваях, требует грамотного подхода. Это первый этап строительных работ. Перед тем как приступать к основным работам, необходимо изучить характеристики фундамента и возможность его применения в данном регионе.
Назначение и основные виды свайных фундаментов
Область использования
Каких-либо нормативных ограничений на применение дерева в качестве материала для оснований нет. Например, в СНиП II.5-67 в качестве материалов для забивных свай указывают железобетон и дерево. Но есть два фактора, которые накладывают ограничения:
- Недолговечность дерева. Оно подвержено гниению, и даже обязательная обработка антисептиками или термообработка только «отодвигает» этот процесс по времени. Есть «мореная» древесина, но с учетом ее стоимости, деревянный фундамент из дешевых переходит в разряд дорогих.
- Невысокая по сравнению с железобетоном прочность. По таблице 12 СНиП II.5-67 нормативные сопротивления по предельным деформациям вертикальных свай из дерева в 2-3 раза ниже аналогичных по сечению железобетонных опор.
И «благодаря» этим недостаткам область применения деревянного основания ограничивается легкими постройками. А это — каркасные и деревянные небольшие дома, садовые домики, беседки, веранды.

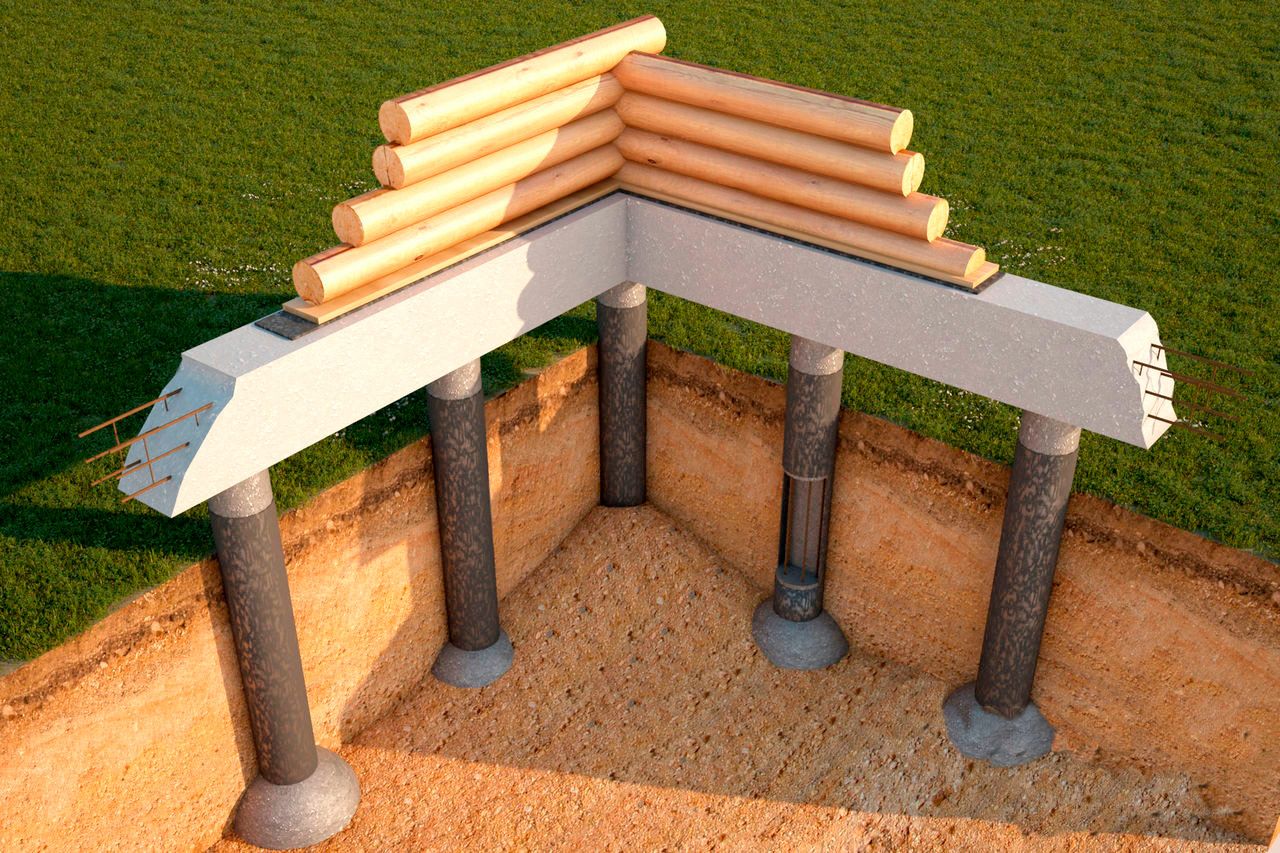

Обвязка как технология строительства свайного фундамента

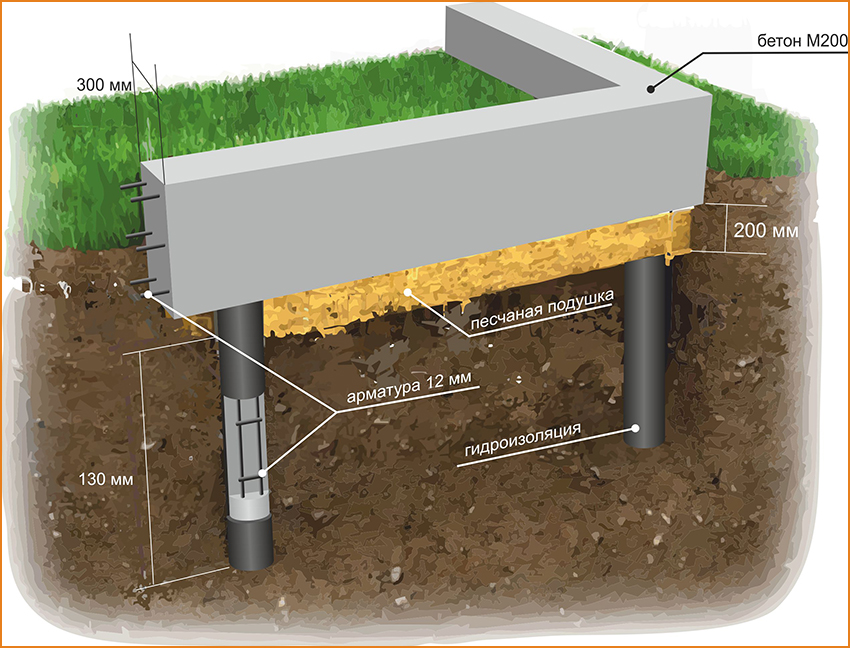

Технология устройства ростверка
Монтаж ростверка – это создание несущего пояса для стен. Порядок действий при создании следующий:
- Строим опалубку. Устанавливаем крепкий желоб из дощатых щитов.
- Для исключения утечек бетона при заливке, внутреннюю поверхность опалубки застилаем слоем рубероида или полиэтилена.
- Собираем арматурный каркас и размещаем внутри опалубки. Для образования единого каркаса свариваем его с армпоясом скважин.
- Делаем заливку бетоном с разных точек, равномерно распределяя его по всей опалубке. Этот процесс необходимо выполнить за один раз, без каких-либо перерывов.
- После заливки ленту накрываем мешковиной и выдерживаем 20-30 дней. Опалубку можно снять раньше, примерно через 10 дней.
- Готовый ростверк гидроизолируем и переходим к дальнейшему строительству.
Устройство ростверка
Варианты расположения свай и их виды
Подготовка и антисептирование деревянных столбов
Чтобы столбчатый деревянный фундамент простоял как можно дольше, необходимо правильно подготовить и антисептировать, используемые для его возведения бревна. Столбы-стулья желательно заготавливать с ноября по январь. Перед защитной обработкой их необходимо очистить от коры (ошкурить) и пометить верх и низ, в соответствии с тем как дерево росло.
Если вы хотите увеличить срок службы фундамента из деревянных столбов в 2 раза, то перед его установкой обязательно антисептируйте бревна, так как это поможет защитить их от биологического разрушения и появления плесени.
Существует несколько методов антисептирования:
- обжиг до угольной корки;
- химический способ.
Обжиг до угольной корки. Данный способ позволяет защитить древесину от контакта с грунтом и образования гнилостных процессов. Обжиг проводят при помощи паяльной лампы или на костре. Обжиганию подвергается вся часть деревянного стула, которая будет под землей плюс часть высотой 200-250 мм, которая будет над поверхностью земли. Перед началом процесса на столб необходимо нанести слой глины толщиной 10 мм. Обжигать бревно нужно очень аккуратно и медленно, при этом постоянно наблюдая за тем, чтобы глубина обугливания (угольной корки) была не более 20 мм. После этого столб обрабатывают битумом или густой смолой.
Химический способ Химический метод заключается в пропитке деревянных столбов перед их установкой специальными легкодоступными химикатами. Если вы не хотите тратить свое драгоценное время на медленный обжиг бревен или боитесь огня, тогда для защиты древесины обработайте её одним из следующих антисептических растворов:
- Водные растворы:
- В емкость необходимо налить 5 л крутого кипятка, добавить 50 г борной кислоты, 950 г поваренной соли и все тщательно размешать до полного растворения. Данным самодельным раствором нужно 2-3 раза обработать поверхность деревянного столба-стула.
- Глиняная паста однородной пластичной консистенции. Изготавливается она из предварительно просеянной жирной глины и воды.
- Покупные водные растворы: хлористого цинка, железного купороса, кремнефтористого аммония или натрия, фтористого натрия и т.д.
Маслянистые антисептики: сланцевое, каменноугольное, антраценовое, креозотовое масла. Являются наиболее эффективными и справляются со своей защитной функцией даже в условиях затопления водой.
Антисептические бандажи – специальные защитные обертывания, при которых поверхность деревянного столба покрывают силикатной или битумной суперобмазкой и оборачивают бандажом, сделанным из рубероида или толя, которые предварительно тоже покрывают этой обмазкой.
Эффективным считается тот антисептик, который:
- не вызывает коррозии в крепежных деталях из металла,
- не уменьшает физико-механические качества деревянных столбов,
- не обладает неприятным запахом,
- не опасен для людей и животных,
- обладает хорошей проникающей способностью,
- стойкий,
- высоко токсичен к грибкам.
Сегодня на рынке антисептиков появились новые средства, которые помимо своей основной защитной функции обладают еще и декоративными свойствами, которые могут придать эстетику наземной части фундамента.
Недостатки антисептических средств:
- Водные растворы не рекомендуется использовать в условиях непосредственного контакта деревянных стульев с влажным грунтом, так как они достаточно плохо проникают вглубь древесины и легко с нее смываются.
- В мокрых грунтах необходимо использовать составы на органических растворителях, такие как уайт-спирит, сольвент.
- Маслянистые антисептики считаются самыми токсичными, поэтому применять их следует с обязательным соблюдением инструкции указанной на упаковке.
Как сделать своими руками?
После составления проекта, проведения подготовительных работ и закупки стройматериалов, можно приступать непосредственно к монтажным работам.Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.
На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

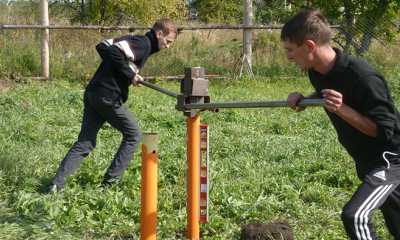

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.
Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.
В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.
Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.
Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.
Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.
В дополнение к основному свайно-винтовому фундаменту необходимо обустроить бетонное основание. Его площадь не обязательно должна быть большой.
Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.
Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.
На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.
Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.На следующей стадии можно приступать к монтажу сруба. Как правило, при строительстве деревянной бани его устанавливают на металлический ростверк. Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.
Рекомендации практичного устройства фундамента из дерева
Технологический процесс установки фундамента на сваях
Перед тем как приступить к монтажу самого фундамента, требуется проект дома на сваях
При проектировании следует учесть количество и расположение свай, это зависит от нагрузки, расположение тяжелой бытовой техники и мебели в доме. Расположение коммуникаций.
Изучение состава грунта лучше всего доверить специалистам, профессионалы рекомендуют анализ проводить весной, чтобы достоверно выяснить уровень грунтовых вод.
После того как проект готов и посчитан, сваи куплены
Следует изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а также максимальная нагрузка.
Производим разметку участка. Шаг между сваями 2-3 м., допустимая погрешность до 2 см. Сваи устанавливают на всех изгибах здания.
В точках максимальной нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно увеличение расстояния между опорами. Диаметр свай до 100 мм., используют при строительстве легких конструкций. Сваи с диаметром от 100 мм., используют при строительстве жилых домов.
Монтируем опоры
Установку опор возможно производить тремя способами:
- редукторный,
- механический и
- ручной.
Механический способ — самый быстрый и обеспечивает строгую вертикаль, но затратный.
Редукторный способ, тоже требует специального приспособления, также дорого.
А своими рукамипридется попотеть и набить руку. Свая используется один раз. Каждая свая может углубляться на различную глубину, это зависит от грунта.
Начинают установку опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают вместо монтажа, в специальное технологическое отверстие вставляют металлический прут, и начинают завинчивать, до заданного уровня, в процессе постоянно контролирую вертикаль, с помощью отвеса и строительного уровня.
При длине сваи 2-4 м, для завинчивания используют рычаги длинной 3 м. Как было выше сказано, для возведения винтового свайного фундамента своими руками потребуется 3-4 человека. Допустимый угол отклонения по вертикали до 2 градусов.
После того, как последняя свая погружена, производят обрезку под один уровень. Для этого лучше использовать дальномер или водяной уровень. Для обрезки используют болгарку.
После того, как все обрезали, требуется полости свай забетонировать. Это делается для того чтобы вытеснить воздух и предотвратить процесс коррозии. Раствор можно заказать готовый или приготовить самостоятельно в бетономешалке или корыте, используя цементно-песчаную смесь.
Когда бетон высохнет, навариваем оголовки
Оголовки – это специальные металлические площадки, предназначенные для фиксирования обвязки из бруса или швеллера.
Обязательно зачищаем все швы и обрабатываем все металлические элементы находящиеся выше уровня земли, специальной антикоррозийной мастикой.

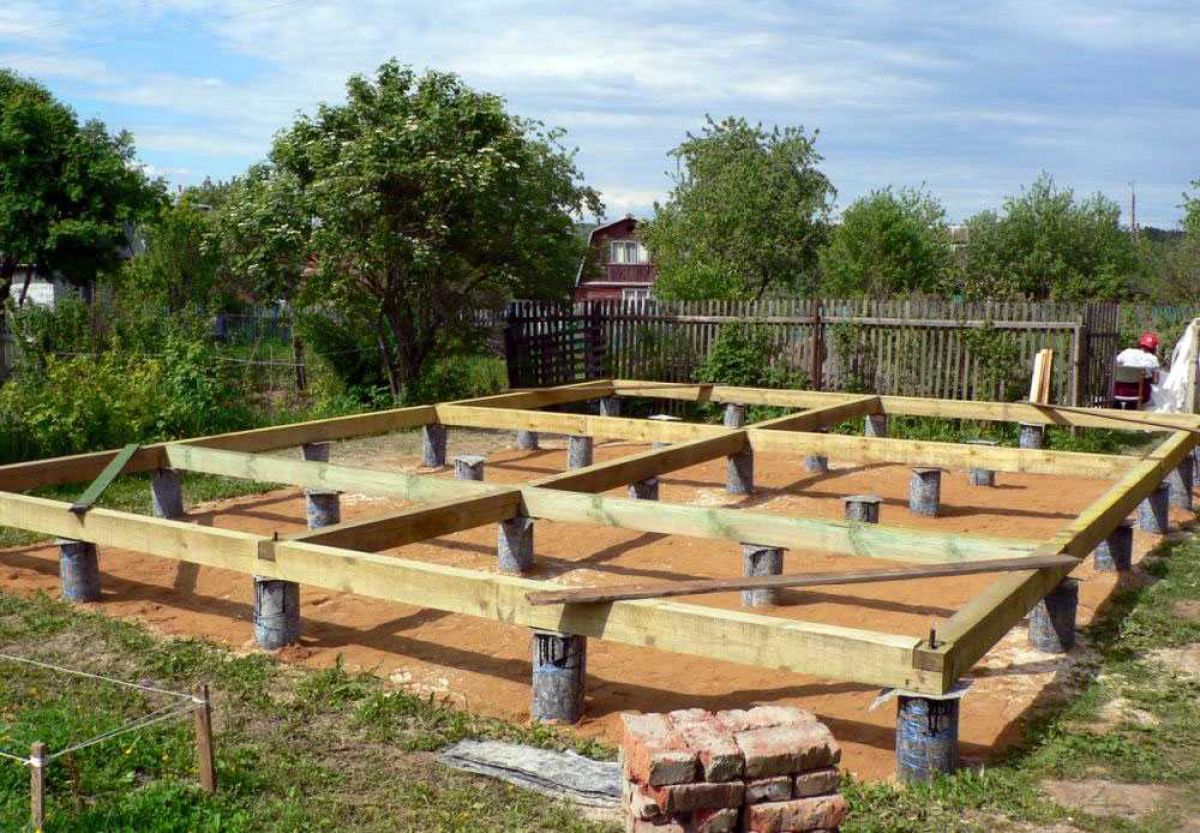

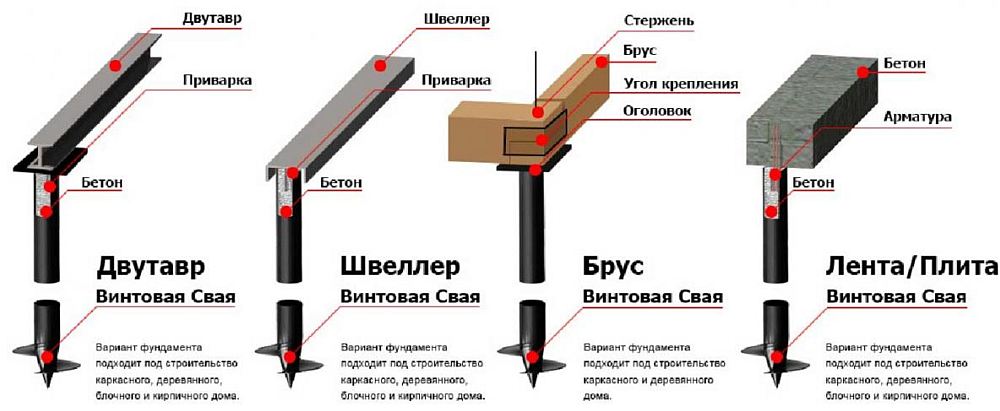

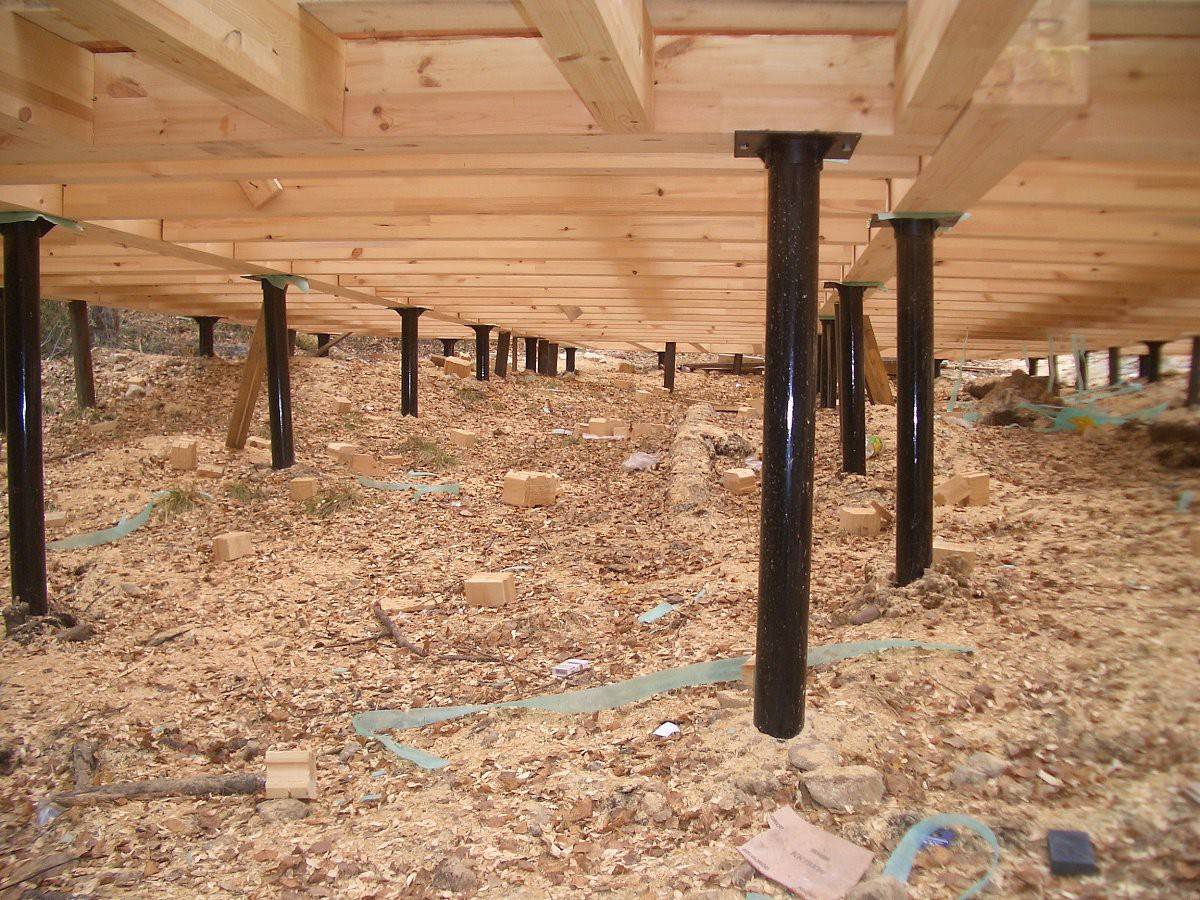

Собираем ростверк
Ростверк – это решетка.
Это основание, на котором возводится строение, выполняется из балок, швеллеров, плит соединенных с оголовками свайного фундамента.
Для тяжелых построек с большой нагрузкой, надо применять швеллеры или плиты, что ведет к удорожанию.
Для легких конструкций достаточно бруса.
Все, фундамент готов, можно приступать к постройке дома.
При желании цоколь дома на сваях, можно отделать декоративным сайдингом, деревом.
Главное — оставить зазор между отмосткой дома и сайдингом.
