Откачка воды и устройство водоотлива
Для соблюдения безопасности при выполнении земельных работ и защиты сооружений от влаги, выполняют водоотводы от возможного подтопления их атмосферными водами и водоотливы для осушения грунта, особенно если объект находится в рядом с водоемом, либо при наличии обводненных почв.
При этом объем воды Ov, подлежащий откачке, можно рассчитать по формуле Ov = V+g*t, где:
- V — вода, находящаяся в яме до осушения, м3;
- q — часовой приток жидкости в выемку, м3/ч;
- t — время осушки грунта, ч.
По установленному объему водоотлива выбирают марку и производительность стационарных центробежных насосов. В особых случаях при больших глубинах применяют плавучие насосные станции.
Об откачке воды из котлована расскажет эта публикация.
Процедура освидетельствования котлована
Освидетельствование котлована проводится с помощью геолога, а результат работы принимает специальная комиссия в составе представителя заказчика, подрядчика и государственных органов, занимающихся контролем и надзором в сфере строительства.
Освидетельствование котлована геологом производится в несколько этапов:
- ознакомительный осмотр;
- оценка пространственных характеристик и их возможной динамики;
- изучение физических параметров образцов грунта (специалист берет пробы со стен котлована, проходящего освидетельствование);
- сравнение полученных результатов с показателями, зафиксированными в техническом отчете;
- подготовка акта освидетельствования котлована, в котором содержатся данные относительно характеристик грунта, залегания подземных вод, соответствия точек закладки фундамента и прочее.
Результат обследования становится основанием для принятия комиссией решения: начинать строительство на проектных отметках или потребуется смещение.

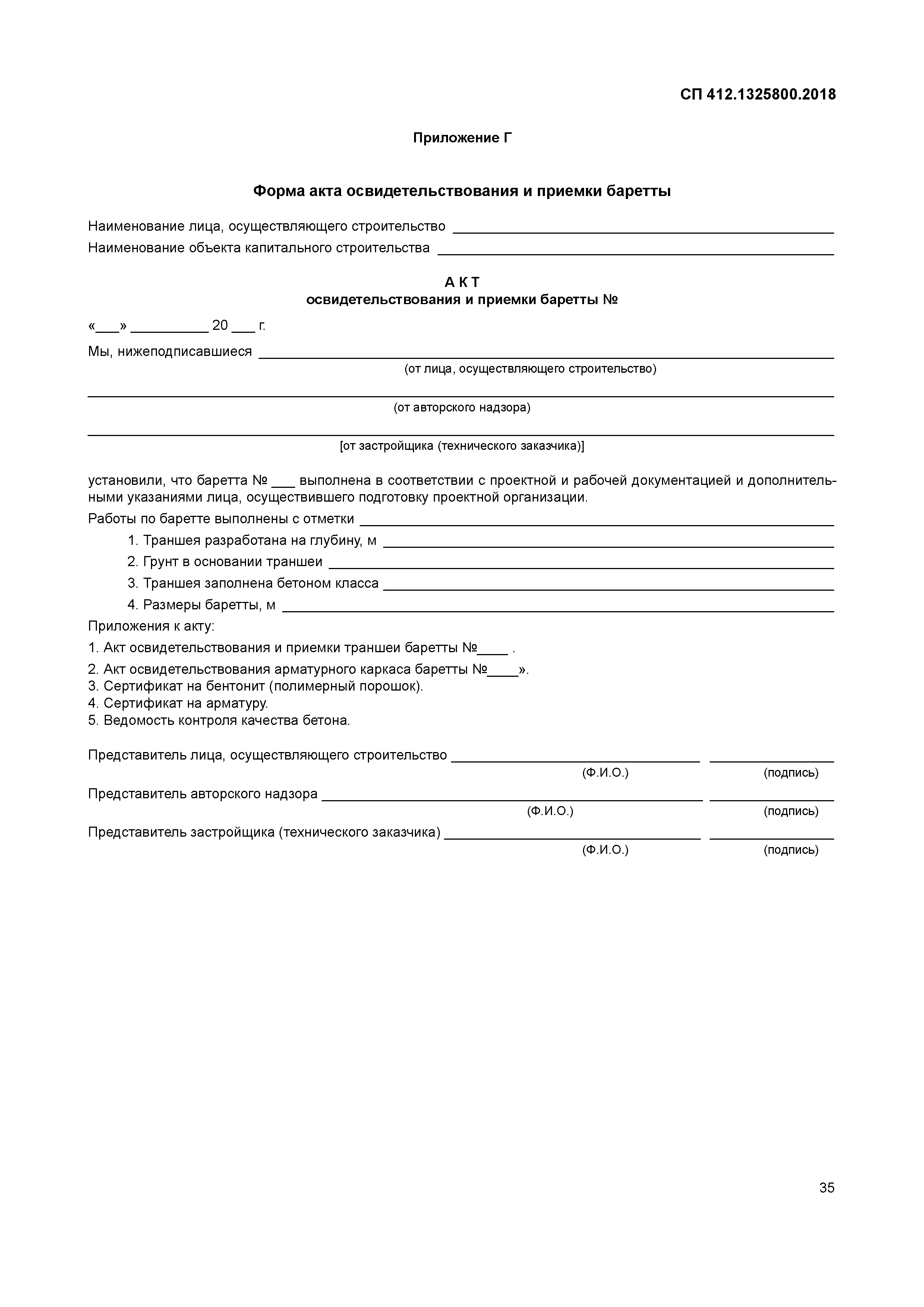

Акт освидетельствования и приемки котлована
Купить бумажный документ с голограммой и синими печатями. подробнее
Цена на этот документ пока неизвестна. Нажмите кнопку «Купить» и сделайте заказ, и мы пришлем вам цену.
Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»
Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.
Этот документ находится в:
- Раздел Строительство
Строительная организация ________________________________
(наименование и месторасположение,

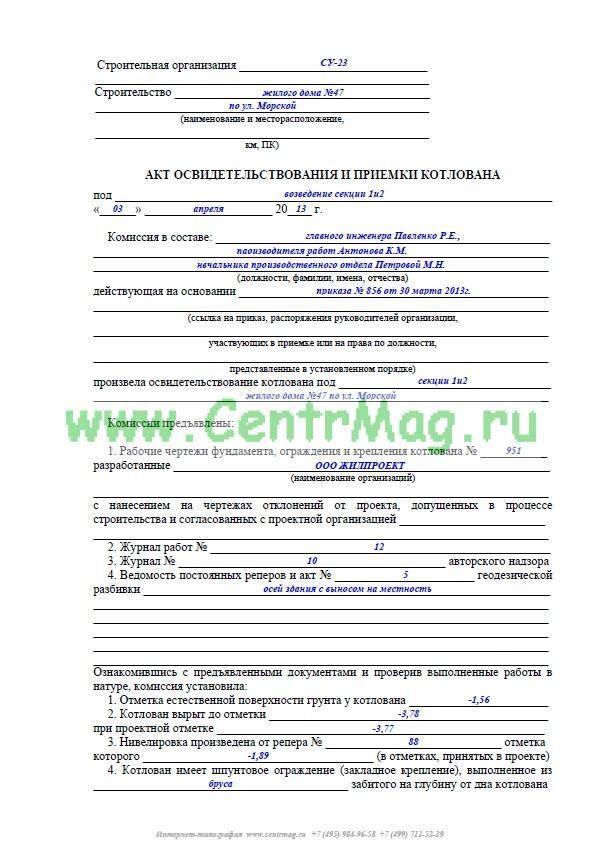

АКТ ОСВИДЕТЕЛЬСТВОВАНИЯ И ПРИЕМКИ КОТЛОВАНА
«__» _____________________ 200_ г.
Комиссия в составе: _______________________________________________________
(должности, фамилии, имена, отчества)
действующая на основании ___________________________________________________
(ссылка на приказ, распоряжения руководителей организации,
участвующих в приемке или на права по должности,
представленные в установленном порядке)
произвела освидетельствование котлована под ___________________________________
1. Рабочие чертежи фундамента, ограждения и крепления котлована № ___________
с нанесением на чертежах отклонений от проекта, допущенных в процессе строительства и согласованных с проектной организацией ________________________
2. Журнал работ № ________________________________________________________
3. Журнал № ____________________________________________ авторского надзора
4. Ведомость постоянных реперов и акт № _______________________ геодезической разбивки ___________________________________________________________________
Ознакомившись с предъявленными документами и проверив выполненные работы в натуре, комиссия установила:
1. Отметка естественной поверхности грунта у котлована _______________________
2. Котлован вырыт до отметки ______________________________________________
при проектной отметке ______________________________________________________
3. Нивелировка произведена от репера № _____________________________ отметка
которого ______________________________________ (в отметках, принятых в проекте)
4. Котлован имеет шпунтовое ограждение (закладное крепление), выполненное из __________________________________________ забитого на глубину от дна котлована
от ___________ м до ____________ м при глубине забивки по проекту ____________ м;
Отметка верха ограждения ___________________________________________________
Соответствие проекту и состояние ограждения __________________________________
(указать отклонения в положении шпунта,
крепления на отметках верха и поверхности грунта,
наличие всех обвязок и распорок; качество сопряжений,
замкнутость контура шпунта в плане и т.д.)
5. Размеры котлована понизу в плане с нанесением проектных осей и плана фундамента приведены в приложении № _______________________ к настоящему акту
6. Отметка воды (вне котлована на дату составления акта) ______________________
7. Отметка рабочего горизонта воды, принятая в проекте _______________________
8. Интенсивность водоотлива _________________________________________ м 3 /час
9. Грунт на дне котлована состоит из ________________________________________
и залегает ниже котлована, согласно данным бурения (шурфования) на глубину ____ м, после чего идет _____________________________________________________________
10. Данные о заглушении ключей ____________________________________________
11. Результаты испытаний несущей способности грунта ________________________
Расчетное сопротивление данного грунтового основания может быть принято _____
________________ кг/см 2 , при принятом в проекте _______________________ кг/см 2
1. Работы выполнены в соответствии с проектом, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
Предъявленные к приемке работы приняты с оценкой качества __________________
2. Разрешить заложение фундамента на отметке _______________________________
(в отметках, принятых в проекте)
1. Проектный и исполнительный план котлована с привязкой к осям сооружения.
2. Продольный и поперечный разрезы по котловану с нанесением проектных и фактических отметок.
3. Результаты контрольного бурения или шурфования от «__» _____________ 200_ г.
с нанесением геологических данных, указанных в проекте.
4. Акт испытания несущей способности грунта основания.
Акт освидетельствования скрытых работ
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт осмотра открытых рвов и котлованов под фундаменты
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСМОТРА ОТКРЫТЫХ РВОВ И КОТЛОВАНОВ
| г. Санкт-Петербург | « 06 » июля 200 4 г. |
| автор проекта (или его уполномоченный архитектор) | Новиков С. Г. | |
| конструктор | Вешторт М. Э. | |
| представитель заказчика | Михайлов С. В. | |
| главный инженер строительства | Новиков С. Г. | |
| производитель работ | Сямин Н. В. | |
| произвели осмотр рвов и котлованов для фундамента постройки | квартал 25, озеро Долгое | |
| на земельном участке | корпус 44, 44Л | по ул. |
1. Грунт на дне рвов соответствует (не соответствует) данным предварительных изысканий, а именно: порода, структура, примеси, плотность, влажность, химический состав, осадка дна от пяти сильных ударов.
2. Уровень грунтовых вод 0,8-1 м .
3. Планировочная отметка по проекту с подсыпкой или срезкой против существующей поверхности земли на участке ±0,2 м .
4. Глубина (от планировочной отметки, ширина рвов и котлованов).
5. Принятое основание для фундаментов супесь, песок ср. крупности Rо =0,8 кгс/см 2 .
6. Мощность основания (по данным предварительных изысканий) 2-2,8 м .
7. Первоначально принято допускаемое давление на грунт кг/см 2 по утвержденному проекту .
8. Фактически по осмотру рвов и котлованов устанавливается допускаемое давление 90 м на сваю .
9. Род фундаментов, принятый по проекту свайные фундаменты .
10. При производстве земляных работ встречались (не встречались) препятствия (старые колодцы, сваи, фундаменты бывших зданий, выгребные ямы и т. п.).
11. Необходимость устройства искусственного основания или особого типа фундамента, не предусмотренного проектом, вызывается (не вызывается).
12. Дополнительные земляные работы требуются (не требуются) в количествекубометров.
Комиссия признает, что выполненные земляные работы и принятое давление на грунт в 90 м на сваю не вызывает опасения деформации здания по его возведении.
| Автор проекта или его уполномоченный архитектор | Новиков С. Г. |
| (подпись) | |
| Представитель заказчика, инженер | Вешторт М. Э. |
| (подпись) | |
| Представитель проектной организации | Михайлов С. В. |
| (подпись) | |
| Производитель работ | Сямин Н. В. |
| (подпись) |
Приложение 41
| Устройство песчаной подсыпки под фундаменты | |
| (наименование работ) | |
| выполненных в | Хоспис, Гражданский пр., квартал 16 Б |
| (наименование и место расположения объекта) |
Комиссия в составе:
| Представителя строительно‑монтажной организации |
| Егоров И. В., прораб |
| (фамилия, инициалы, должность) |
| представителя технического надзора заказчика |
| Шинкевич В. А., инспектор |
| (фамилия, инициалы, должность) |
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
| (фамилия, инициалы, должность) |
| произвела осмотр работ, выполненных |
| ЗАО «Строительный Трест» |
| (наименование строительно-монтажной организации) |
и составила настоящий акт о нижеследующем:
| 1. К освидетельствованию предъявлены следующие работы | |
| Устройство песчаной подсыпки под фундаменты в осях 12-23, А-Ф | |
| (наименование скрытых работ) | |
| 2. Работы выполнены по проектно-сметной документации | АО «ЛЕННИИПРОЕКТ», |
| мастерская № 1, 13017 – КЖ, лист 12, 12.96 | |
| (наименование проемной организации, № чертежей, дата их составления) | |
| 3. При выполнении работ применены | песок крупнозернистый h=70 мм |
| (наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
| отклонения отсутствуют | ||
| (при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) | ||
| 5. Даты: | начала работ | 15 апреля 1998 года |
| окончания работ | 21 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
| фундаментных блоков |
| (наименование работ и конструкции) |
| Представитель строительно‑монтажной организации | И. Егоров |
| (подпись) | |
| Представитель технического надзора заказчика | В. Шинкевич |
| (подпись) | |
| Представитель проектной организации | |
| (подпись) |
Приложение 42
Дата добавления: 2015-05-29 ; Просмотров: 905 ; Нарушение авторских прав? ;
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Что представляет собой приемка?
Процедура освидетельствования разработанного места под фундамент представляет собой ряд последовательных поэтапных шагов.
Комиссия, которая занимается принятием готовой работы, не только внешне ее оценивает, но и сравнивает пространственную изменчивость и характеристику образцов грунта со стенок котлована.
Главным условием принятия готового объекта, подтвержденного актом, является техническое соответствие поданных данных, касательно разметки, габаритов и состояния земли конечному процессу, после образования углубления. Возглавляет комиссию и визирует акт проверки выездной назначенный руководитель – инженер-геолог.
После взятия проб почвы и внешнего осмотра, он осуществляет сравнительный анализ и заполняет пункты документа, в котором указывает:
- соответствие проектных расчетов отметкам получившейся закладки для сооружения;
- физико-химические характеристики вскрытой почвы;
- расчетное сопротивление грунтов;
- показатели расположения воды в земле.
Готовое углубление для закладки фундамента должно в точности соответствовать принятому инженерному проекту. На основании представленных показателей формируется итоговое решение: наличие соответствия плану или его смещение. Положительное решение говорит о том, что земельные работы прошли удачно, а подписание акта – это подтверждение того, что котлованная яма получила освидетельствование и контроль специалистами.
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт освидетельствования скрытых работ
21
апреля
8
Комиссия в составе:
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99
)и составила настоящий акт о нижеследующем:
| 1. К освидетельствованию предъявлены следующие работы | |
| Устройство песчаной подсыпки под фундаменты в осях 12-23, А-Ф | |
| (наименование скрытых работ) | |
| 2. Работы выполнены по проектно-сметной документации | АО «ЛЕННИИПРОЕКТ», |
| мастерская № 1, 13017 – КЖ, лист 12, 12.96 | |
| (наименование проемной организации, № чертежей, дата их составления) | |
| 3. При выполнении работ применены | песок крупнозернистый h = 70 мм |
| (наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
Сегодня для ведении бухгалтерской отчетности в обязательном порядке необходимо соответствующим образом составлять определенные документы. Такие бумаги называются «документы строгой отчетности».
К ним относятся различного рода акты, в том числе скрытых работ. Подобного рода работы должны выполняться с выполнение определенных требований.
Сам акт этого типа позволяет одновременно решать достаточно большое количество задач. Потому стоит внимательно ознакомиться с правилами его составления.
Это позволит избежать большого количества самых разных неприятностей. Так как такого типа документы обязательно проверяют налоговые органы. Также они могут потребоваться для защиты собственных интересов в суде, иных органах.
Геологические сведения, которые вносятся в акт освидетельствования дна котлована
В акт освидетельствования основания котлована подлежат обязательному внесению такие геологические данные:
- Результаты проходки контрольных горных выработок (буровых скважин, шурфов, канав), в сравнении со сведениями, указанными в проектной документации.
- Итоги испытаний несущей способности грунтов.
- Расчетное сопротивление основания, указанное в проекте и полученное по итогам освидетельствования дна котлована.
- Информация об обнаружении при освидетельствовании котлована подземных вод, установленных абсолютных отметках уровней в подземных водоносных геологических слоях.
Как акту освидетельствования мы прилагаем акт испытания несущей способности грунта основания, а также построенные инженерно-геологические разрезы.
Итогом работы комиссии по приемке котлована в эксплуатацию, пользующейся подготовленными нами данными обследования, является официальное заключение, в котором указывается, соответствует ли проекту, стандартам, строительным нормам и правилам отрытый котлован.
ПОЛЕЗНЫЕ СТАТЬИ:
- Инженерно-геологические изыскания для строительства
- Инженерно-экологические изыскания для строительства
- Инженерно-гидрометеорологические изыскания для строительства
- Георадарное обследование
- Подсчет объемов земляных работ
- 3.65
Голосов: 349
Акт проверки качества грунтов основания к техническому заключению Мосгоргеотреста
произвели осмотр открытого котлована для фундаментов под строительство _________
___________________________________________________________________________
(наименование объекта)
На участке по адресу: ________________________________________________________
__________________________________________________________________________
(район застройки, квартал, улица, корпус, № дома)
При осмотре установлено:
1. Грунт на отметке заложения фундаментов в котловане соответствует данным инженерно-геологических изысканий и представлен: _____________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
2. Грунтовые воды при разработке котлована ___________________________________
__________________________________________________________________________
__________________________________________________________________________
3. Планировочные отметки поверхности по проекту _____________________________
__________________________________________________________________________
4. Плановое положение габаритов здания _______________________________________
___________________________________ соответствует эскизу М 1:500, приложенному к техническому заключению № ________________________________________________
__________________________________________________________________________
__________________________________________________________________________
5. Отметки дна котлована составляют:
по проекту фактически | _______________________________________________________________ _______________________________________________________________ |
6. Конструкция фундаментов по проекту ________________________________________
___________________________________________________________________________
7. Принятый тип и размеры фундаментов по рабочим чертежам подтверждаются расчётами в соответствии с проектной документацией и техническими регламентами нормами и правилами), иными нормативными правовыми (актами) _________________
___________________________________________________________________________
___________________________________________________________________________
8. При производстве земляных работ не встречались препятствия (слабые грунты, старые колодцы, фундаменты старых зданий, выгребные ямы и т.п.), которые внесения изменений в проект фундамента _____________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
4. Дата начала работ «__» ________________ 20__ г.
5. Дата окончания работ «__» ________________ 20__ г.
Ввиду изложенного, земляные работы по устройству основания выполнены в соответствии с проектной документацией и техническими регламентами (нормами и правилами), иными нормативными правовыми актами.
Основание фундаментов не вызывает опасений деформаций здания в процессе его строительства и эксплуатации. Разрешается приступить к устройству фундаментов.
Осмотр, освидетельствование и приемка котлована
Издания по теме статьи
| Исполнительная документация в строительстве: журналы. Диск №1 | Исполнительная документация в строительстве: формы актов. Диск №2 | ArCon Eleco Professional |
| Исполнительная документация в электротехнике (электротехнические установки; линии связи; системы безопасности; электромонтажные работы) | Исполнительная документация при строительстве автомобильных дорог | Исполнительная документация в ЖКХ: Акты |
| Водопровод и канализация: исполнительная документация, контроль качества, приемка и ввод | Пожарная сигнализация. Исполнительная документация, контроль качества, приемка и ввод |
Просмотров статьи: 122985 с 19.10.2012
Как оформить акты скрытых земляных работ — правила заполнения и пример
Акт обследования котлована. Акт освидетельствования и приемки котлована
По результатам сравнительного анализа составляется акт освидетельствования: характеристики вскрытых грунтовых почв, показатели грунтовых вод, соответствие проектных отметок закладки фундамента сооружения полученным данным и др. Возможность закладки фундамента, его расположение на участке сравнивается с проектной документацией.
Комиссия принимает итоговое решение: закладка на проектной отметке или смещение. Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована — основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.
Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:. Освидетельствование котлована – процедура с участием контрольно-надзорных государственных органов в строительстве , экспертных организаций или независимых экспертов. Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.
Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно-геологических изысканий. Основная цель освидетельствования котлована — оценка безопасности возведенного здания сооружения в процессе эксплуатации.
Проводя эту процедуру в самом начале выполнения строительных работ, застройщик получает гарантию, что в случае обнаружения каких-либо дефектов он будет иметь возможность их устранить в начале строительства, до ввода сооружения в эксплуатацию. В случае невыполнения работ по освидетельствованию котлована, получения недостоверных данных и др. В соответствии с постановлением Правительства Москвы от 28 декабря года N ПП с 1 апреля года Государственное учреждение – Инспекция Государственного архитектурно-строительного надзора г.
Москвы преобразовано в орган исполнительной власти – Комитет государственного строительного надзора города Москвы Мосгосстройнадзор. Каждый разработанный котлован проходит процедуру освидетельствования геологами. В нем он описывает вскрытые грунты, указывает факт наличия или отсутствия вскрытых грунтовых вод.
Специфика процедуры освидетельствования Начальным этапом освидетельствования является выезд на территорию, где находится котлован, специалиста в области геологи.
Грунт на отметке заложения фундаментов в котловане соответствует данным инженерно-геологических изысканий и представлен: 2 Грунтовые воды при открытии котлована не вскрыты 3. Планировочные отметки поверхности по проекту 4. Отметки дна котлована – составляют: по проекту фактически 6. Конструкция фундаментов по проекту 7.
При производстве земляных работ встречались препятствия слабые грунты, старые колодцы, фундаменты старых зданий, выгребные ямы и т. Цитата: Сообщение от Анкл Бенц Здесь нет инициаторов…. Есть форма акта. В актах приемки оснований, составляемых геологом изыскательской организации, необходимо: провести оценку соответствия грунтов основания предусмотренным в проекте; указать поправки, внесенные в проект оснований и фундаментов, а также в проект производства работ после промежуточных проверок оснований; дать рекомендации по дальнейшим работам.
Положительное свидетельство приема котлована – это акт, подтверждающий, что котлован прошел освидетельствование. Особенности процедуры освидетельствования котлована Освидетельствование котлована начинается с выезда на местность инженера-геолога для предварительного ознакомления с отрытым котлованом, а также описания грунтов, которые были вскрыты в его стенках.
Составные части документации на освидетельствование котлована Окончательная документация должна содержать следующие составные части: рабочий чертеж фундамента, котлована и креплений если таковые были изменены в процессе строительства ; акты геодезической разбивки котлована; ведомость на постоянные реперы; отдельные акты выполнения скрытых работ несущая способность грунтов, устройство подсыпки, свойства грунтов основания ; акт освидетельствования котлована который составляется геологом на месте.
