Как устроена антиобледенительная система кровли и водостоков своими руками? Обзор и Монтаж

Где укладывать греющий кабель

Собственно, система обогрева для водостоков не так уж и сложна, однако, чтобы она работала максимально эффективно, следует укладывать кабель на всех участках, где образуется наледь, и в местах схода растаявшего снега. В кровельных ендовах кабель монтируется вниз и вверх, протяженностью на две трети ендовы. Минимум – в 1 м от начала свеса. На каждый квадратный метр ендовы должно приходиться 250-300 Вт мощности.

На плоских участках крыши обустраивают обогрев фрагмента кровли, находящегося непосредственно перед водосбором. Так талая вода будет беспрепятственно попадать в трубу

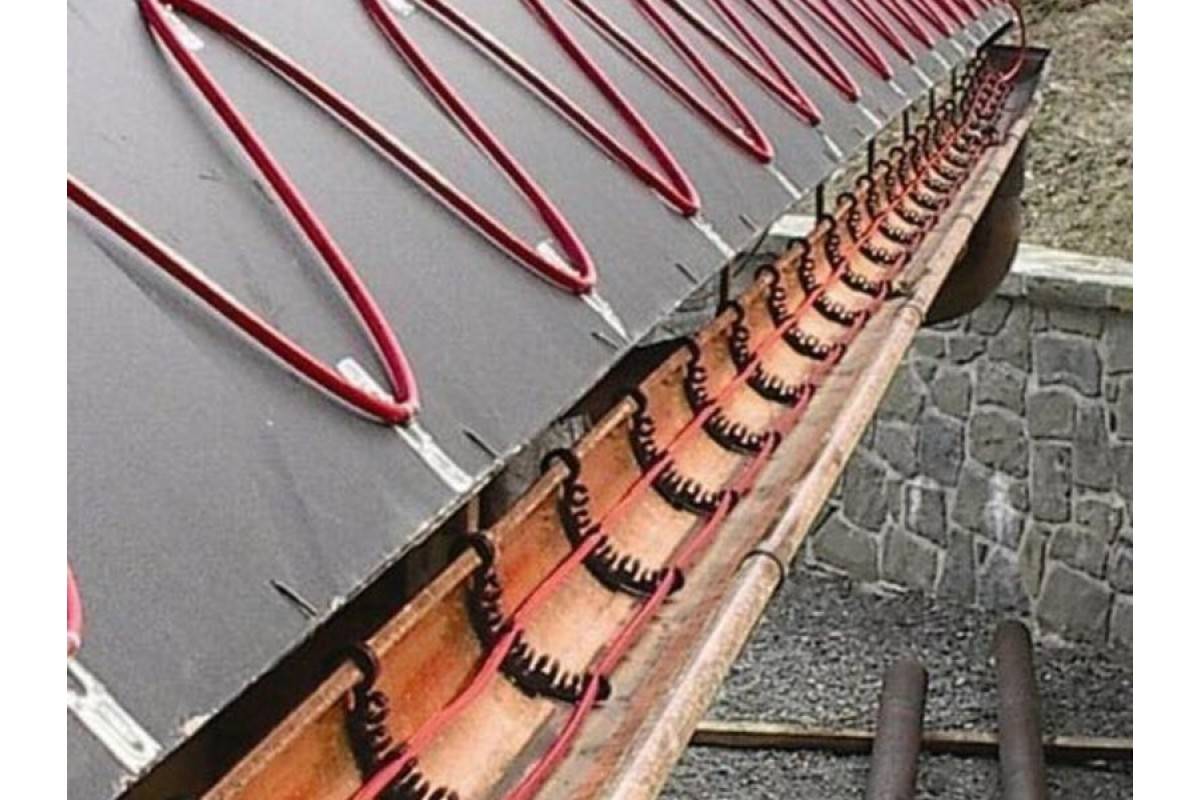

По кромке карниза провод укладывается в виде змейки. Шаг змейки для мягких кровель – 35-40 см, на жестких кровлях его делают кратным рисунку. Длина петель выбирается с таким расчетом, чтобы на обогреваемой поверхности не возникало зон холода, иначе здесь будет образовываться наледь. Кабель укладывается на линии отрыва воды по капельнику. Это может быть 1-3 нити, выбор осуществляется исходя из конструкции системы.

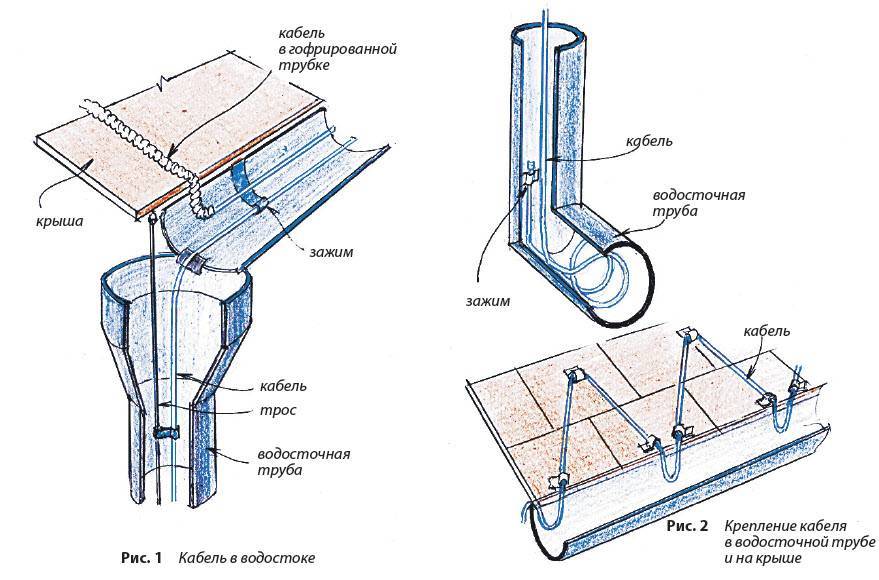

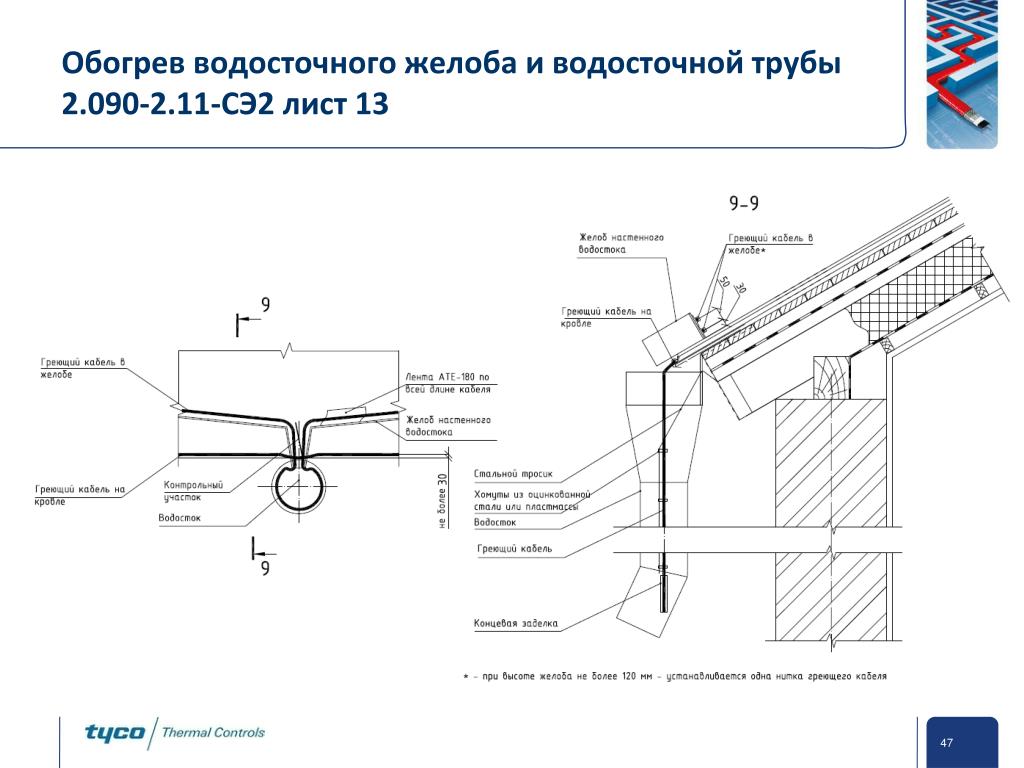

Греющий кабель монтируется внутри водосточных желобов. Обычно здесь укладываются две нити, мощность подбирается в зависимости от диаметра желоба. Внутри водостоков укладывается одна греющая жила

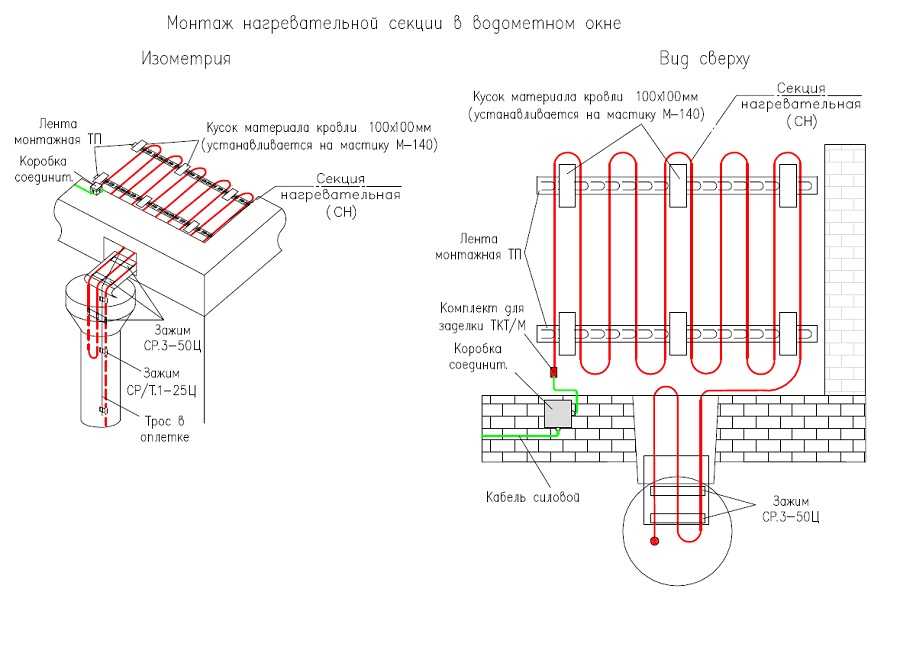

Особое внимание следует уделить выходам труб и воронкам. Обычно здесь требуется дополнительный обогрев

Причины образования льда

Такое малоприятное явление вызывают несколько факторов: как внешних, так и внутренних. К причинам его относится:

1. Частые изменения температуры. Выпавший слой снега во время ее повышения начинает подтаивать, а при возвращении холодов он снова замерзает. После очередного снегопада его накрывает новая порция осадков, а она при очередном потеплении/похолодании претерпевает такие же изменения. В результате слой льда неминуемо растет и «хорошеет».
2. Ошибки, допущенные во время проектирования крыши. В большей мере это относится к недостаточному углу скатов крыши. Его всегда надо рассчитывать, исходя из климатических условий местности, в которой возводится здание.
3. Непрочищенные вовремя каналы для слива жидкости. В осенний период их нередко забивает листва. Если она скапливается в больших количествах, то способна стать непреодолимым препятствием даже для воды.
4. Наличие в доме мансарды. Жилое помещение всегда становится источником пара, поэтому неизменно повышается температура кровли. Это приводит к подтаиванию снега, его замерзания в морозы.

Есть и другие причины: ошибки, допущенные при теплоизоляции чердачного пространства (недостаточное утепление), и нерегулярная очистка снега на крыше.

Обогрев крыши и водостоков: как это работает

Кровля и водостоки находятся в безопасности и могут нормально выполнять свои функции ровно до того момента, пока температура воздуха не достигнет отрицательных значений. После этого начинается процесс кристаллизации воды, который сопровождается негативными явлениями:

• на поверхности желобов и труб образуется наледь, которая снижает их пропускную способность и препятствует отводу осадочных и талых вод с крыши;
• переход жидкости в твёрдое состояние сопровождается увеличением объёма, что чревато повреждением кровли и водоотводящей магистрали;
• ухудшение эффективности водостоков и, как следствие, накопление воды на крыше, является причиной протечек во время активного таяния снега;
• образование пробок в трубах приводит к тому, что вода начинает стекать по стенам и фундаменту, ухудшая внешний вид строения и способствуя его разрушению.

Чтобы система отвода осадков успешно работала даже в самый сильный мороз, в наиболее ответственных местах монтируют электрические нагреватели. Они предупреждают скопление снега и появление ледяной корки, способствуя снижению механической нагрузки на крышу и не допуская заторов на пути талой воды.

Основной функцией системы антиобледенения является предотвращение накопления снега и льда на потенциально опасных участках крыши

Чаще всего греющими кабелями оборудуют следующие элементы водостоков:

• снегозадержатели;
• сборные лотки и воронки;
• желоба;
• вертикальные трубы.

Кроме того, электрическим обогревом оснащают зоны сбора стоков у ливнёвок, а также лотки и другие элементы дренажной системы.

Устройство системы антиобледенения

Принцип обогрева крыш и водостоков во многом сходен с функционированием тёплых полов. Главным элементом электрической системы антиобледенения является нагревательный контур, который включает одну или несколько секций греющего кабеля, а также крепёжные и изолирующие элементы для его монтажа. Работоспособность электронагревателей обеспечивают силовые и сигнальные кабели, а также разнообразные переключающие и коммутирующие устройства. Для управления нагревом используется терморегулятор, датчики температуры и влажности, реле времени и аппаратура защиты (безопасности). Включение системы антиобледенения может выполняться в простом или интеллектуальном режиме, который предусматривает синхронизацию с метеостанцией.

Работа системы обогрева крыш и водостоков в автоматическом режиме возможна благодаря блоку управления (термостат или метеостанция) и датчикам, которые отслеживают состояние окружающей среды

Принцип действия

Работа обогревающего контура отличается простотой и надёжностью. Включение нагревателей происходит по сигналам с датчиков температуры и влажности, которые устанавливают в затенённых местах и верхних точках водостоков. При падении температуры воздуха ниже установленного значения, термодатчик даст команду на включение нагревателей. Однако подача напряжения к кабелю произойдёт только в случае определённого состояния датчика влажности. Обогрев включится лишь при низких значениях влажности, свидетельствующих о замерзании жидкости. Подача питания прекратится тогда, когда сигнальный сенсор окажется в воде. Подобный алгоритм предотвращает работу системы вхолостую и способствует её экономичности.

Работоспособность систем «антилёд» обеспечивает греющий кабель .который укладывают по краю крыши, в водостоках и других местах возможного скопления снега и льда

Монтаж

Наша компания уже не первый год рассчитывает, проектирует и внедряет системы обогрева кровли и водостоков. Благодаря прямому сотрудничеству и поставкам продукции от ведущих мировых производителей нагревательных кабелей, наши клиенты получают действительно низкие цены.

Конечно, мы можем просто продать вам товар для собственноручной реализации обогрева, но задумайтесь, так ли это выгодно?

1. Подогрев свеса кровли выполняется согласно требованиям технической документации. Непосредственно укладка греющего кабеля может обойтись без работ в подкровельном пространстве. Но места подключения греющего кабеля, распределительные коробки, датчики и другое электротехническое оборудование могут потребовать частичного демонтажа кровельного покрытия или нарушения его целостности. Для работ на высоте необходимо соответствующее оборудование, материалы, опыт. Существуют риски получения травм и т.п.
2. Чтобы кабельная система запустилась, исправно работала и при этом оптимально расходовала энергию, осуществляла подогрев в заданном диапазоне температур, при строго определенных условиях включения и выключения, необходимо произвести качественные расчеты, грамотно спроектировать расположение греющих элементов. Нельзя забывать про индивидуальные особенности кровли, системы водостока. Это опыт, время, знание технологий, нюансов и т.п.

Отправьте нам заявку, мы рассчитаем стоимость и сообщим Вам в ближайшее время. Не проще ли довериться нам и быть уверенным в том, что вы все сделали правильно?

• Мы заключим официальный договор на проведение работ.
• Все работы, ответственность сторон, сроки, суммы к оплате за материалы и монтаж, а также другие условия будут заранее определены.
• На завершающей стадии реализации проекта система обогрева кровли будет подвергнута тестовым испытаниям с официальным заключением экспертов.
• Итоги будут сданы официально. С подписанием соответствующих форм документов.

Мы работаем не только с юридическими организациями, но и с физическими лицами. В обоих случаях вы получаете удобный способ оплаты (мы работаем как наличным, так и с безналичным расчетом), бесплатное гарантийное обслуживание (в течение первого года) и сертифицированные электротовары.

Этапы взаимодействия с заказчиком для выполнения монтажа обогрева кровли и/или водостока

1. Оформление первичной заявки
2. Уточнение деталей для расчетов системы обогрева (требуется план кровли, если его нет, наши специалисты составят его на месте)
3. Непосредственно процедуры расчета и проектирования
4. Согласование проекта (монтажной схемы) с заказчиком
5. Подписание договора на проведение монтажных работ (с конкретными сроками всех этапов и суммами оплаты за работы и оборудование)
6. Выполнение работ по монтажу систем обогрева кровли и водостока после внесения оговоренной в договоре предоплаты
7. Проведение пуско-наладочных работ и испытаний
8. Сдача итогов работы с подписанием соответствующего акта
9. Окончательная оплата
10. Передача сопроводительной и технической документации (акты работ, сертификаты, монтажная схема, протоколы испытаний и т.п.)
11. Бесплатное годовое сервисное обслуживание и первый предсезонный запуск системы.

К типовым обогреваемым зонам системы относятся:

обогрев крыши	обогрев ендов	обогрев водосточных труб	обогрев капельника
обогрев плоской кровли	обогрев направляющего лотка	обогрев водосборных лотков	обогрев воронок
обогрев края кровли	обогрев карниза	обогрев желобов	обогрев мансардных окон

Цены на монтажные работы

Монтажные работы
Наименование	Ед. измерения.	Цена в рублях	Заметки
Укладка греющего кабеля — проклейка бутиловой лентой в горизонтальных водостоках-разжелобки	м.п.	190
Укладка греющего кабеля оцинкованными/медными креплениями в водостоках-разжелобках	м.п.	210
Опуск греющего кабеля на тросу в водосточные вертикальные трубы	м.п.	180
Укладка греющего кабеля. Обогрев капельников	м.п.	280
Укладка греющего кабеля в мансардные окна	м.п.	220
Укладка греющего кабеля в Ендовы	м.п.	220
Прокладка силового кабеля открытая	м.п.	120
Прокладка силового кабеля в гофре-металорукаве	м.п.	170
Сверление отверстий 30 мм	шт.	850
Сращивание греющего кабеля с силовым соединительной заделкой	шт.	270
Подключение силового кабеля к щиту управления. 1 фаза.	шт.	1500
Подключение силового кабеля к щиту управления. 3 фазы.	шт.	3500

Отправьте нам заявку, мы рассчитаем стоимость и сообщим Вам в ближайшее время.

Продукция сертифицирована

+7

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Галерея изображений

Фото из

Шаг 1: Монтаж греющего кабеля согласно проекту

Шаг 2: Прокладка вертикально ориентированных греющих линий

Шаг 3: Установка датчиков системы облединения

Шаг 4: Установка распределительных коробок и автоматики в щиток

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт

При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Принцип работы системы

Частный дом отапливается котлом, от которого идёт горячая жидкость в радиаторы, отдающие тепло в воздух внутри помещения. А вот для подогрева водостоков применяется принципиально другой подход. Обогрев ливнестоков осуществляется с помощью нагревательного кабеля. Он поддерживает температуру на постоянном уровне. Такую систему используют не только для кровли, но и для фановых труб, систем водоснабжения и водоотведения и др.

Система водосточного подогрева устанавливается на всех участках ливнёвки. Нагрев происходит за счёт электричества. Для правильного и адекватного функционирования существует множество вспомогательных элементов. Среди основных есть приборы, которые автоматически включают или отключают нагревательные элементы, замеряют наружную температуру, выполняют функцию предохранителей. Электричество нагревает шнур, образующий тепло. Существует две основных разновидности проводов, с помощью которых можно утеплить ливнёвку — резистивный и саморегулирующийся. Они сильно отличаются друг от друга, но оба с успехом выполняют свою задачу.

Данный обогрев устанавливается на всей площади водостока

Резистивный выглядит, как обычный провод с защитной изоляцией, внутри которой проходит металлическая жила. У него постоянное сопротивление. Это позволяет держать одинаковую температуру на всех участках, если у провода нет механических повреждений. Греется он с помощью замкнутой цепи. В продаже существуют одножильные и двужильные типы шнура.

Также обустраивают систему обогрева желобов и водостоков саморегулирующимся кабелем. Он работает иначе. Это довольно высокотехнологичное устройство. Ток идёт по медным жилам, а изоляция выполняется из термопластичного материала. Сверху кабель покрыт основным изоляционным слоем. Такой элемент обогрева имеет в своей основе саморегулирующуюся матрицу, самостоятельно меняющую сопротивление жил в кабеле при взаимодействии с наружной температурой. Благодаря этому степень прогрева на разных участках отличается.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Способы, препятствующие появлению обледенения.

Существуют следующие способы, снижающие интенсивность наледеоразования:

1. Создание эффекта «холодной» крыши. Крыша считается «теплой», если снег на ней начинает таять при -10 °С. За счет утепления и вентиляции чердачного пространства прекращается нагрев верхнего перекрытия от обогреваемых комнат. Снег просто лежит на полотне и не превращается в глыбы льда.
2. Организация самоочистки поверхности. Кровли с углом наклона более 30 градусов считаются самоочищающимися. Зимние осадки на них долго не задерживаются и практически сразу скатываются в низ. Но водосточные желоба и трубы все равно, без специального покрытия или принудительного обогрева, будут покрываться льдом.
3. Периодическая чистка обледеневших участков. Очистка крыши от наледи процесс трудоёмкий и опасный для исполнителя, так как лед прочно удерживается за неровности покрытия, а работа выполняется в верхней части здания. Так же в процессе механической чистки может произойти повреждения защитного слоя. Перед проведением подобных мероприятий часть территории, на которую могут попасть сбитые сосульки, обязательно ограждается.
4. Нанесение специального покрытия. Прочное сцепление льда и снега с материалом кровли обеспечивается за счет хорошей смачиваемости указанных компонентов. Для снижения адгезии, крыша и водостоки могут быть обработаны гидрофобным составом, что позволит каплям воды, снежинкам, под действием силы тяжести и ветра, свободно удалятся с поверхности.
5. Применение систем обогрева кровли и водостоков. Принудительный обогрев верхней части здания является самым эффективным способом борьбы с обледенением. Не популярность систем среди обычного обывателя обусловлена высокой стоимости компонентов и монтажных работ, а так же дополнительным расходом электроэнергии. В основном обогрев кровли устанавливается на промышленных сооружениях в целях безопасности персонала и в индивидуальных архитектурных постройках с систематическим обмерзанием крыши и водостоков.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.
