Правила проведения армирование ленточного фундамента
Как согласно строительных норм правильно армировать и усиливать ленточный в строении фундамент? Так правила согласно нормам безопасного строительства фундамента состоят в следующем:
если применима рабочая арматура – применимы стержни класса как минимум А400;
не рекомендовано применять сварку – она будет просто ослабевать сечение и соответственно снижать схватку с бетоном;
металлический каркас на углах в обязательном порядке связывается – сваривание в данном месте также недопустимо;
даже при выборе хомута – запрещено выбирать модели с гладкой поверхности арматуры;
обязательно соблюдают защитный в бетонной конструкции слой – он составляет 4 см., и именно он защищает арматуру от коррозии и разрушения;
при установке стержня в продольном направлении – их соединяют обязательно с нахлестом, равный минимум 20 диаметрам выбранного прута, и не мене 25 см.;
если металл часто располагается в конструкции – важно вести контроль крупности заполнителя в самом бетонном составе, который не должен застревать меж прутьями;
Как проводится вязка арматуры – применяется в обязательном порядке именно метод связывания, поскольку именно такой каркас приобретает большую прочность, в особенности в сравнении со сваренным. Обусловлено это высокой вероятностью ненужного прожига самого металла, хотя такое правило не распространено на заводские конструкции.
Рисунок 3. Вязка арматура
Укладка арматуры
При этом углы каркаса также вяжут – никакого сваривания при помощи вязальной, специально предусмотрено проволоки
Перед проведением всех строительных работ в процессе укладки и усилении ленточного типа фундамента – важно подготовить инструменты. На практике применяются две методы укладки:
- используют в процессе работ специальные крюки;
- либо же может применять более современный и портативный инструмент – вязальную машину, работающую по принципу пистолета.
Так в первом варианте крючок более подойдет для возведения небольшого по объему фундамента, но сама укладка арматуры при таком способе вязания занимает немало времени. Для соединения оптимально применять отожженного типа проволоку в диаметре от 0.8 и до 1.4 мм. Применение для связывания иных материалов попросту недопустимо, так как большинство из них не способны выдержать веса строении.
Когда и как устанавливать арматуру
Вязать армирующий пояс можно прямо на месте, в траншее
Со способом соединения определились. Теперь необходимо выбрать, где собирать каркас. Есть два метода:
- Собирать на месте в траншее. В этом случае на подготовленное основание (песчаная или гравийно-песчаная утрамбованная подушка) укладывают кирпичи (или их половинки). Кирпичи обеспечат требуемые 5 см от низа заливки. Располагать их нужно через полметра, чтобы конструкция не провисала. Потом порядок действий такой:
- на кирпичи укладывают продольные прутки (загнутые на концах, согласно схеме укладки);
- вяжут нижний пояс — крепят с выбранным шагом поперечины из гладкого прутка;
- устанавливают вертикальные стойки, снова провязывая соединения нижнего пояса;
- привязывают продольную арматуру верхнего пояса;
- довязывают поперечины.
Сборка происходит за пределами траншеи. Связываются отдельные модули, которые в готовом виде переносят и устанавливают внутри опалубки на такие же кирпичи или специальные стойки. Модули связываются на месте в единую конструкцию.
Оба способа используются. Удобнее, наверное, второй — находится в узкой траншее неудобно. К тому же можно повредить пленку, которой часто выстилают дно и стены опалубки (для минимизации утечек бетона и предотвращения его пересыхания).
Но при большой длине готовых модулей нужно будет каким-то образом доставить совсем нелегкую и довольно гибкую конструкцию к месту, да еще и ровно опустить ее на дно траншей. Тут без техники не обойтись. Так что тоже — есть трудности и недостатки.
Как вязать арматурную сетку самостоятельно
Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.
- Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
- Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
- На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
- На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
- Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
- Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
- Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

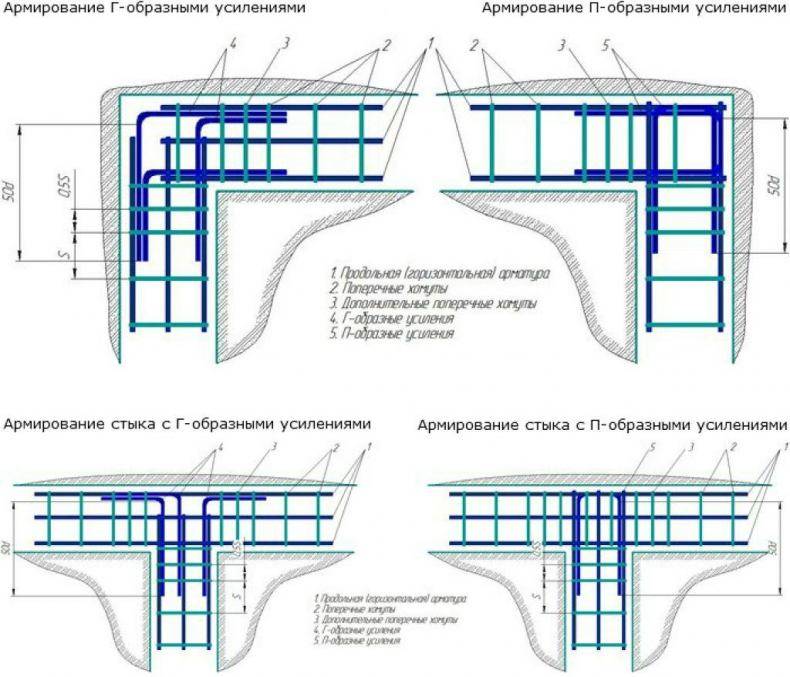

Технологии вязки углов:
1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.
2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной. Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.
3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.
Примыкания создаются с использованием аналогичных способов крепежа.
Какую арматуру выбрать
Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.
Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.
Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.
Главные моменты в армировании основы дома
Множество людей не знают, как правильно армировать фундамент, из-за этого часто допускают грубые ошибки, которые могут привести к негативным последствиям. Подробнее об армировании фундамента смотрите в этом видео:
Для того чтобы не совершать многочисленные погрешности, можно обратиться за помощью экспертов в строительном деле или воспользоваться учебным пособием, которое окажет незаменимую пользу:
Перед тем как сделать армирование конструкции, необходимо определиться с диаметром прутьев, которые будут использоваться в строительстве. Для возведения двухэтажного дома или строения с одним ярусом чаще всего диаметр может варьироваться в пределах от 10 до 24 мм.
Запрещается выполнять фиксацию пересечений арматуры при помощи сварочного инструмента, так как значительно понижается стойкость к растяжениям, поэтому проводится скрутка элементов вязальной проволокой.
В случае если на строительной площадке размещена почва с плотной структурой, то можно применять металлические прутья с диаметром от 10 до 14 мм. В противоположной ситуации используется более толстый размер.
В момент проведения устройства каркаса из металлических прутьев запрещается использовать арматуру гладкого типа для соединения в горизонтальном положении
Это связано с возникновением пониженной адгезии бетонной консистенции с металлическими элементами.
Проводя фиксацию вертикальных элементов, важно помнить о том, что от крайней границы фундамента (от опалубки) необходимо соблюдать отступ, не менее чем в 5 см. В противной ситуации может образоваться частичное разрушение бетонного покрытия.
Каждый угол ленточной основы должен иметь ровную форму.
Продольные элементы армирования устанавливаются по высоте на расстоянии в 40 см
Если высота основы ленточного типа составит 120 см, то будет использоваться 3 ряда.
Воспользовавшись подробной инструкцией, можно повысить не только свой уровень знаний, но и выполнить полноценный монтаж армированного каркаса для фундамента.
Всё о ленточном фундаменте
Лента с расчётом на подвал
Как видите, в целом существует много разновидностей оснований, но на данный момент нас интересует именно ленточный фундамент, который чаще всего используется при строительстве в частном секторе. Его монтируют под всеми несущими и полунесущими стенами здания, и он представляет собой замкнутый бетонный контур, состоящий из армированного монолита или ЖБ конструкций. Такая основа способна выдержать архитектурное сооружение практически любой тяжести, начиная от деревянных построек и заканчивая многоэтажными монолитными зданиями.
Примечание. Монтаж ленточного фундамента возможен только на относительно ровном участке. Если там большой уклон, то заливать ленту просто нецелесообразно, так как это повлечёт много материальных и финансовых затрат.
Различия по способу устройства
Сборный вариант
Как уже было сказано выше, лента может быть монолитной, когда бетон заливают в траншею и опалубку, предварительно установив там армирование, либо собранным из ЖБ конструкций. Если коротко, то для заливки армирующий каркас связывают своими руками непосредственно на стройплощадке вязальной проволокой по размерам, немногим меньше по высоте и ширине. Для сборных лент на стройплощадку привозят панели с арматурой, которая выходит за пределы боковых торцов, а в случае с блоками стальные прутья укладывают между рядами.
По глубине закладки
Монолит заглублен на 1400 мм
Теперь разберёмся с глубиной закладки или что означает заглубленная и мелкозаглубленная конструкция. Этот показатель зависит от нескольких факторов, и мы их сейчас рассмотрим.
Первый фактор, это масса сверху стоящего архитектурного сооружения, которую определяет строительный материал и количество этажей. В частном секторе для одноэтажных деревянных домов, как правило, достаточно опустить подошву в траншею на 50-60 см, не считая песчаной подушки. Иногда углубляются не более 40 см. но это неправильно – такое основание в скором времени даёт просадку, а вслед за ним кренится и сама постройка.
Для тяжёлых кирпичных, каменных или монолитных зданий ленту, естественно, опускают глубже, например, как на изображении вверху, а там 1400 мм – такая конструкция свободно выдержит один-два этажа тяжёлой архитектуры. Такая глубина также подходит для устройства в доме цокольного этажа или полуподвала. У подошвы внутри периметра заливают маячную стяжку с гидроизоляцией и на метр (иногда больше) поднимают цоколь, так что там можно не только хранить картошку, но и жить, если подвести контур отопления.
Отдельной темой идут пучинистые грунты, которые так названы из-за морозного пучения: они насыщены влагой и при замерзании кристаллы льда вспучивают почву. При оттепели происходит обратный процесс, и плотность грунта уменьшается. В связи с этим, как при замерзании, так и при оттаивании, фундамент может закрутиться, просесть или накренится. Чтобы избежать этого, ленту следует опускать на 50 см ниже точки промерзания.
Но в 1930-х годах американским архитектором Фрэнком Ллойдом Райтом был разработан утеплённый мелкозаглубленный фундамент, который снижает эффект воздействия морозного пучения. Это очень помогает при строительстве зданий в регионах Крайнего Севера, где точка промерзания может опускаться до двух метров и даже глубже. Следовательно, рыть траншею или котлован 2,5 м уже нет необходимости.
Комбинированные фундаменты
В некоторых случаях, когда нет возможности или желания углублять ленту, делают сборные варианты, например такие, как свайно-ленточная конструкция на верхнем изображении. Как правило, в таких ситуациях применяют набивные сваи, которые делают из обыкновенных хризотилцементных (асбестовых) труб, которые набивают бетоном и армируют. Сваи можно углублять на метр, полтора и даже два, сравняв головку заподлицо с поверхностью грунта, устанавливая их с шагом не более 2 м и по углам. Траншею для ленты в таких случаях копают не глубже 30-40 см, куда также помещается и песчаная подушка.
Столбчато-ленточный фундамент
Для лёгких архитектурных сооружений, например, небольшого деревянного дома или бани можно использовать столбчато-ленточную конструкцию. Принцип сборки здесь аналогичен свайно-ленточному основанию, но столбик, в отличие от сваи, глубже 50 см никто не загоняет. В некоторых случаях такую ленту называют нижним ростверком и это определение тоже нельзя назвать неправильным.
Параметры арматуры для фундамента
Земляные и подготовительные работы
Преимуществом возведения ленточного фундамента застройщики считают сравнительно небольшой объём земляных работ. Под дом на 60-70 м2 два-три человека, работая один день с мини-перерывами, без проблем выкопают траншею подходящих параметров на нормальном грунте. Когда траншея под фундамент будет готова, приступают к её обустройству.
Первый и важный этап – это изготовление песочной подушки на дне котлована.
И ещё нагрузка от самого фундамента и всего строения распределится по грунту максимально равномерно.
Для обустройства подушки используют разный материал. Но обычно применяется песок, средней или мелкой фракции щебень, или вместе послойно песок и щебень.
Часть экспертов советует вместо песочной обустраивать бетонную подушку. Конечно, такая подушка обойдётся дороже. Дороговизна цемента и необходимость армировать фундамент повышают и стоимость, и время самого строительства.
Но ведь постройка возводится не на один год. В результате затрат и работ у вас будет надежная основа для фундамента, которая гарантирует, что он прослужит десятилетия.
Если работы проводятся на слабых, пучинистых землях, или в планах строительство большого кирпичного дома, а обустроить монолитное основание по каким-то причинам нельзя, то используют в таком случае ленточный фундамент с подошвой.
Уширение (его называют ещё стакан) позволит значительно снизить нагрузку на почву. Уширение фундамента нужно армировать. На пучинистых почвах арматура способна регулярно выдерживать большие нагрузки на изгиб и растяжение
Поэтому на таких грунтах важно основанию обеспечивать достаточную прочность

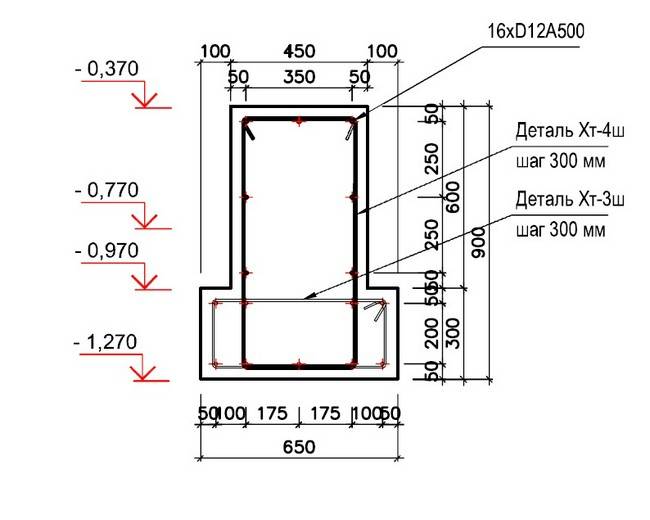

Чтобы подошва не развалилась от давления, её армируют. На рисунке, представленному ниже, видно два варианта расположения продольной арматуры: в один и два пояса. Если почвы сложные, со склонностью к зимнему пучению, обычно укладывают два пояса. Когда грунт нормальный, среднепучнистый, то достаточно одного пояса.

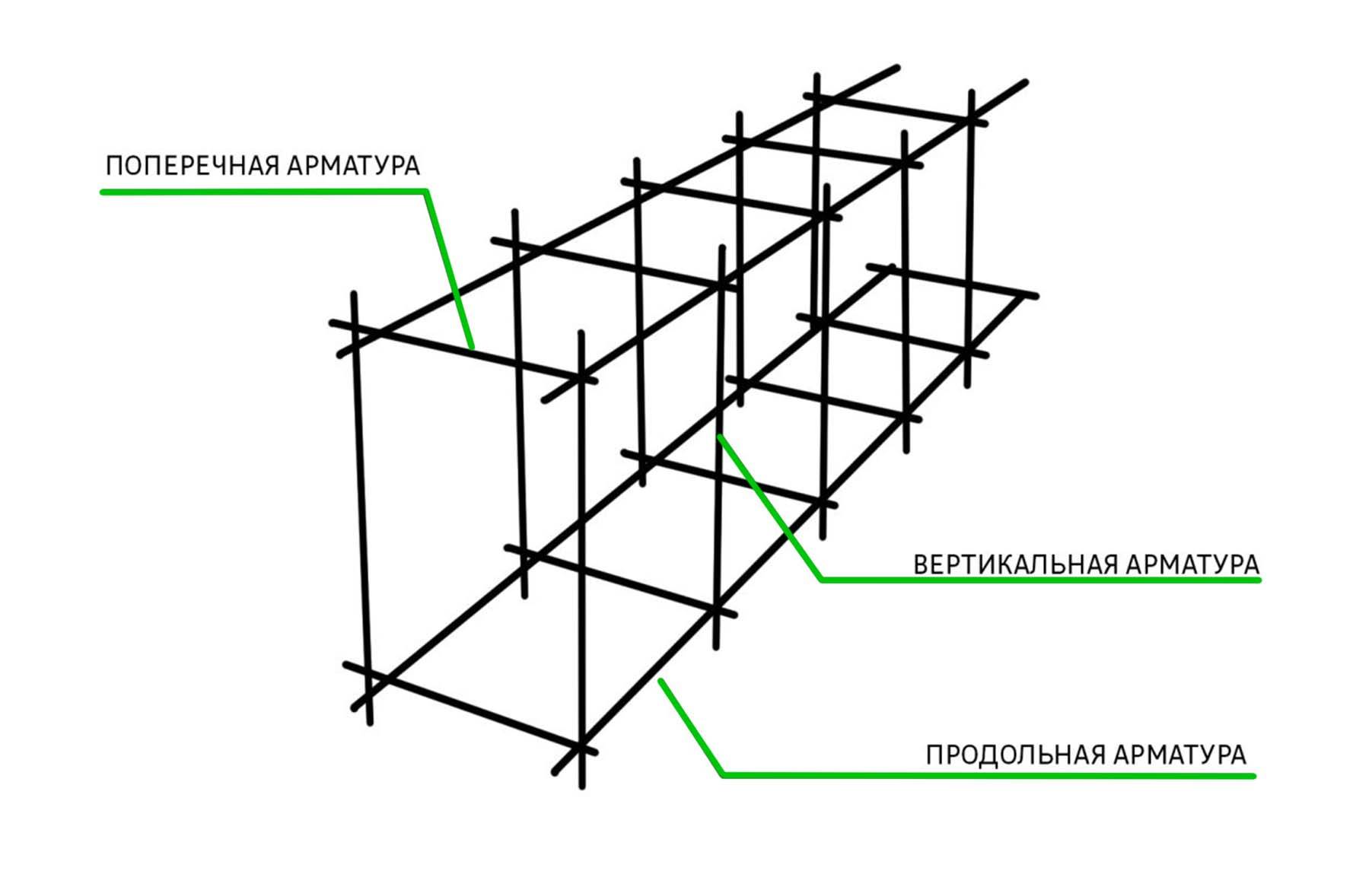

Прутья арматуры, уложенные в длину, являются рабочими. Располагают их друг от друга на дистанции 20-30 см. Соединяют прутья коротко отрезанными прутками.
Если используется неширокая подошва, то поперечные прутья — конструктивные, не принимают участие в распределении нагрузки. Тогда их выполняют сечением 6-8 мм и загибают на концах для охвата крайних прутьев. Привязка к другим стержням проводится вязальной проволокой.
Арматура сопротивляется схлопыванию грунта. Поэтому в гибкой схеме подошвы применяют ребристую арматуру с таким же сечением и того же класса, что и продольные прутья.
Конечно, если использовать фундамент с подошвой, то увеличится объём земляных работ. И понадобится приобрести стержни арматуры для армирования подошвы. Но если проигнорировать армирование подошвы ленточного фундамента, особенно на неблагоприятных грунтах, это может привести к разрушению всей конструкции.
Когда подушка готова, устанавливают опалубку. Выбирая ширину опалубки, надо учитывать, что готовое основание должно быть на 10-15 см шире по сравнению с внешними несущими стенами.
Следующий шаг – укладка гидроизоляции.
Причём его большой вес процесс укладки бетона затрудняет.
Альтернатива – использование строительного полиэтилена. Конечно, материал не столь прочен, как рубероид, но понадобится он всего лишь на несколько дней. До того момента, пока не схватится бетонный раствор, а цементное молочко не уйдёт в песочную подушку.
Из этих соображений подойдёт дешёвый полиэтилен. Его укладывают сверху опалубки. В тех местах, где есть соединения, делают побольше нахлёст – не менее 10-15 см – и проклеивают широким строительным скотчем. После застывания бетона плёнку убирают.
Распространённые ошибки и способы их исправления
Следует обратить внимание на следующие грубейшие ошибки при армировании ленточного фундамента:
Часто для арматурного каркаса не формируется защитный бетонный слой, что существенно влияет на долговечность конструкции. Об этом нужно помнить на этапе возведения опалубки.
Отсутствие гидроизоляционного слоя между подошвой и стенками фундамента. Высокая водопроницаемость в данном случае разрушает конструкцию в течение 10 лет. Поэтому гидроизоляция тоже стоит здесь на одном из первых мест.
Армирование углов с обыкновенным поворотом. Эта ошибка может привести к очень быстрой деформации и разрушению фундамента
На углы всегда стоит обращать особое внимание.
Пример расчета армирования фундамента
Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

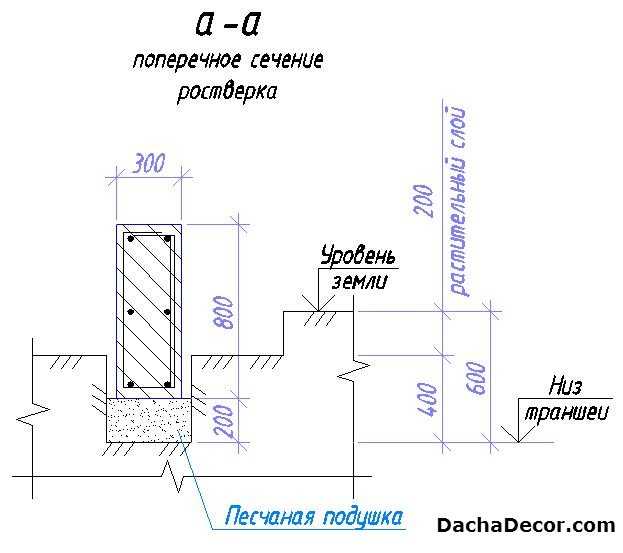

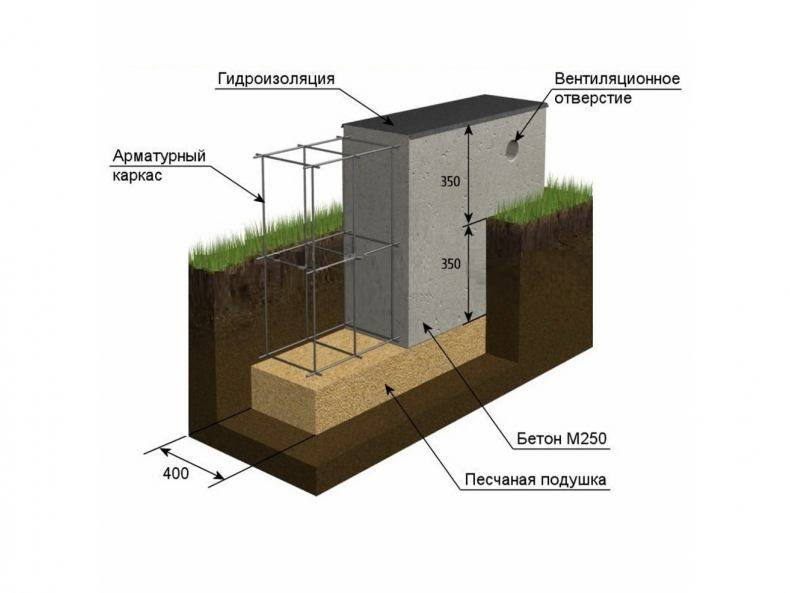

Армирование мелкозаглубленного ленточного фундамента:
На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.
Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:
- h – высота фундамента (900 мм);
- w – ширина фундамента (400 мм);
- Sₒ – площадь поперечного сечения фундамента;
- Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
- r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
- D – относительное содержание рабочих прутков в «теле» фундамента.
Sₒ = h∙w = 900∙400 = 360000 мм²
Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²
D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).
Расчет количества продольных прутьев
Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:
- L – длина фундамента (8000 мм);
- W – ширина фундамента (5000 мм);
- P – периметр;
- N – количество продольных элементов (в нашем случае 6 штук);
- X – общая протяженность продольных прутьев.
P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м
X = P∙N = 26∙6 = 156 м
К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).
Xдоп = X∙0,2 = 156∙0,2 = 31,2 м
Окончательная общая длина продольного арматурного прутка:
Xок = X + Xдоп = 156 + 31,2 = 187,2 м
Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.
Изготовление поперечных элементов и расчет количества материала
Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:
Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.
Вариант № 1
- Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
- На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
- От полученного угла отмеряем 300 мм и загибаем второй крючок.
Вариант № 2
- Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
- Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3
Вариант № 3
Вариант № 3
- Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
- Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
- Скрепляем углы хомута сваркой или проволочной скруткой.
Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:
Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)
Q = 26/0,5 = 52 штуки
Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.
Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.
Необходимые материалы и инструменты
Для самостоятельного возведения фундамента из материалов потребуются:
- Для опалубки – щиты из древесины, бруски, струганые доски.
- Для каркаса – арматура и проволока для вязки прутьев.
- Для фундаментной подушки – песок и щебень.
- Вспененный полистирол (с целью обеспечить гидроизоляцию деревянных конструкций).
- Материалы для защиты основания – цементно-полимерные, битумные или рулонные смеси.
- Бетон (для замешивания – щебень, цемент и песок).

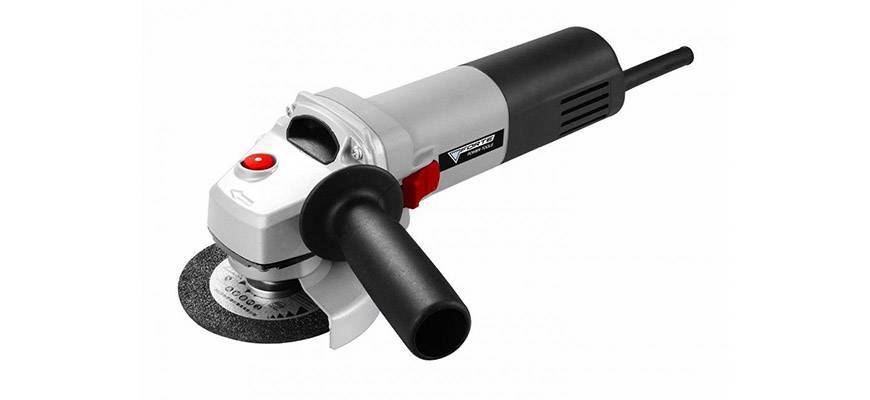

Список инструментов включает болгарку для резки арматуры.
Список инструментов включает в себя:
- Рулетку.
- Болгарку (для резки арматуры), бензопилу или ручную пилу.
- Кувалду.
- Бетономешалку.
- Штыковую и совковую лопаты.
- Топор.
- Виброплиту.
- Молоток.
- Мастерок.
- Трамбовку.
- Шуруповерт, шурупы, гвозди.
- Металлические емкости для приготовления бетонной смеси.

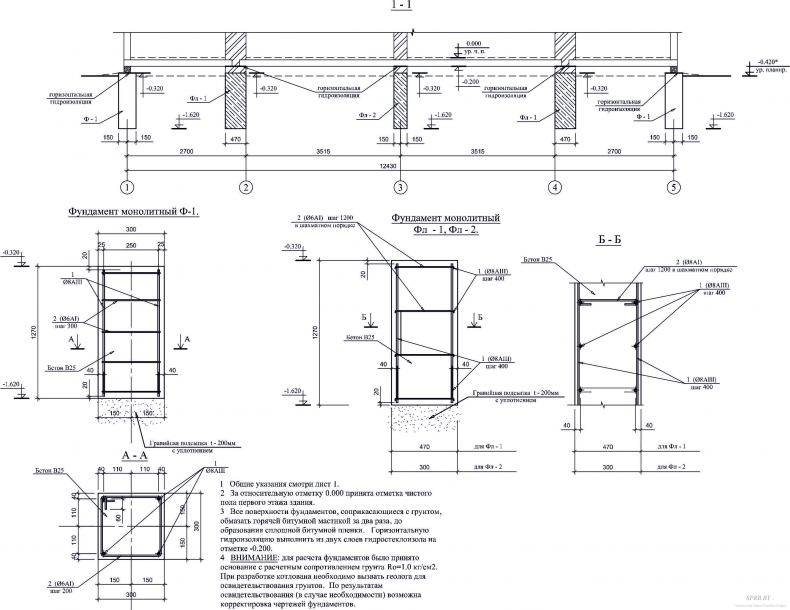

Схемы армирования
Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:
- если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
- в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.
Размещение продольных прутьев приведено в таблице:
| Условия | Минимальный шаг установки |
| Нижний каркас одним или двумя рядами | Не менее 2.5 см, диаметр стержня – максимальный |
| Верхний каркас на один или два ряда | Аналогично, не менее 3 см |
| Нижнее армирование с количеством рядов более двух | Аналогично, не менее 5 см |
| При выполнении уплотнения вибраторами | Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см. |
Хомут горизонтальный поперечный
Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.
Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.
Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.
Хомут вертикальный
Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.
Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

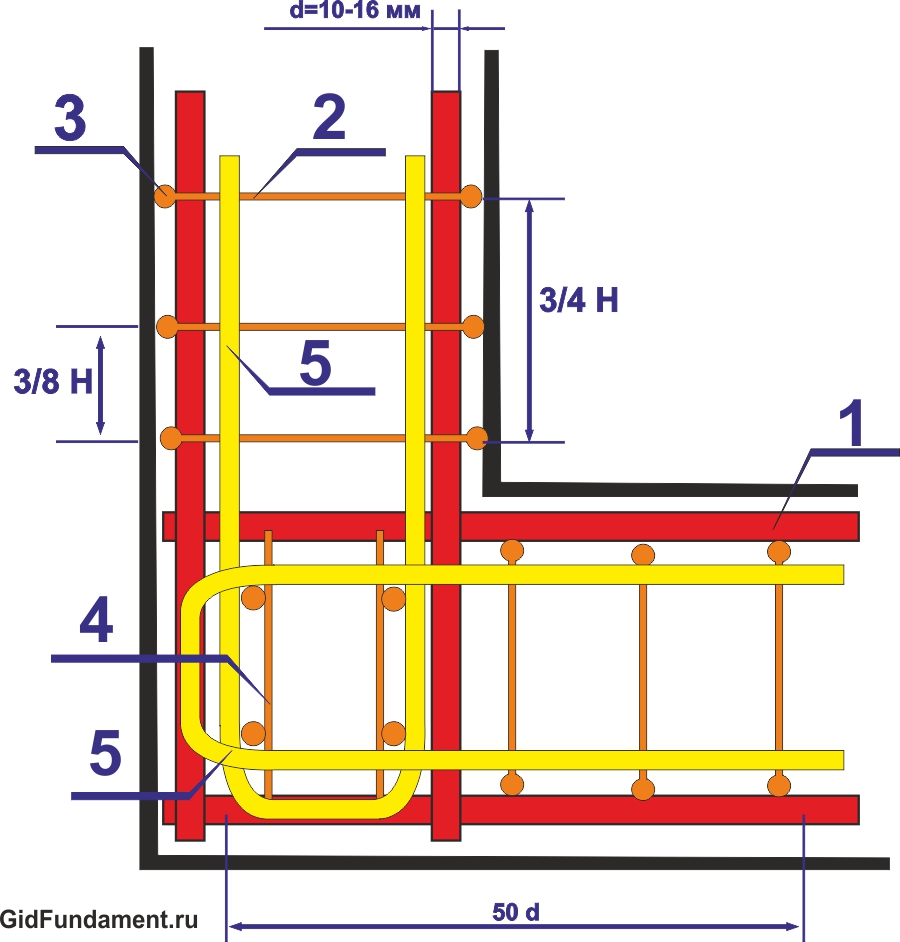

Угловое соединение
При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.
Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.
Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.
Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.
Армирование тупого угла
Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.
Примыкание стен
Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.
Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.
При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.
Подготовительные работы
Основным этапом при изготовлении фундамента являются подготовительные работы. От их грамотного проведения зависит качество и точность всего фундамента, следовательно, и надежность будущего строения.
Выделяют следующие этапы подготовительных работ:
Очистка и подготовка территории.
Нанесение разметки согласно подготовленному плану и проекту строения. Рулеткой отмеряют расстояния стен и обозначают их колышками. Ширина стандартного ленточного фундамента для частных строений составляет 40 см
Важно, чтобы разметка полностью соответствовала плану постройки. Должны быть выдержаны необходимые углы.
Земляные работы
Их можно провести вручную или с использованием экскаватора. Рекомендуют их начинать с самой низкой точки участка. Когда траншея выкопана, проверяют ее горизонтальный уровень.
Дренажные работы.
На дно траншеи укладывается подушка из смеси песка и гравия.
Изготавливается опалубка.
По краям опалубки устанавливается гидроизоляция.
Монтируются инженерные и вентиляционные отверстия.
Армирование фундамента.
Заливка бетоном и гидроизоляция.
Дополнительные советы
Первое время хорошо работать полуавтоматическими крючками. Крутить вручную не надо, проволока затягивается быстро. Но после непродолжительного периода использования на резьбе появляются изъяны, прутья застревают, все приходится докручивать вручную.
В больших объемах полуавтоматы не спасают при армировании.
- Обычный механический крючок стоит раза в три дешевле, легко вращается — работа без труда выполняется;
- Когда хомуты надеваются на шаблон, концы должны сидеть прочно, не болтаясь на длинных прутьях. Арматуру «шестерку» подгоняют по размерам;
- Если поставить пластиковые фиксаторы, песчано-цементный раствор не будет выпирать на стенки арматурной конструкции.
На строительном рынке представлено огромное количество технологий, но все они имеют единое начало — организация подошвы и опоры в фундаменте. Выбор способа определяется несущей способностью, стоимостью, особенностью типа грунта и эксплуатации конструкции в определенных климатических условиях.
Еще несколько советов даны в видео:
Столбчатый фундамент — это, вполне, подходящее решение для большинства частных домов. Стоимость обустройства значительно меньше, чем монолит ленточного фундамента. Меньше работ предстоит делать по рытью котлована, заливке бетона и армированию. Устройство столбов и легкая обвязка является классикой выполнения такого типа фундамента.
Армирование фундамента своими руками
Процесс армирования начинается с вязки прутьев арматуры. Для этого вам как раз и понадобится особая проволока.
Для вязки каркасов небольших размеров вполне подойдет в качестве инструмента обычный или автоматический крюк. При работе на более крупных объектах понадобится специальный пистолет для вязки арматуры.
Ручная вязка арматуры осуществляется в три последовательных этапа:
- берется кусок проволоки длиной в 30 сантиметров и складывается вдвое;
- образованную петлю нужно занести по диагонали к крестовине арматуры и вынести в направлении к ее концам;
- в петлю проволоки нужно продеть крюк и с помощью прокручивания создать необходимое соединение.
Армировать ленточный фундамент можно в два или более слоя каркасной сетки. Здесь все зависит от размера конкретного фундамента.

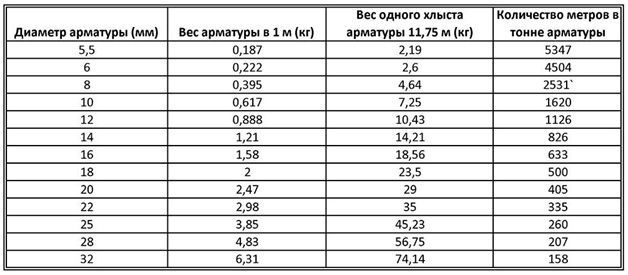

Как рассчитать количество арматуры? В этом процессе необходимо учитывать следующие моменты.

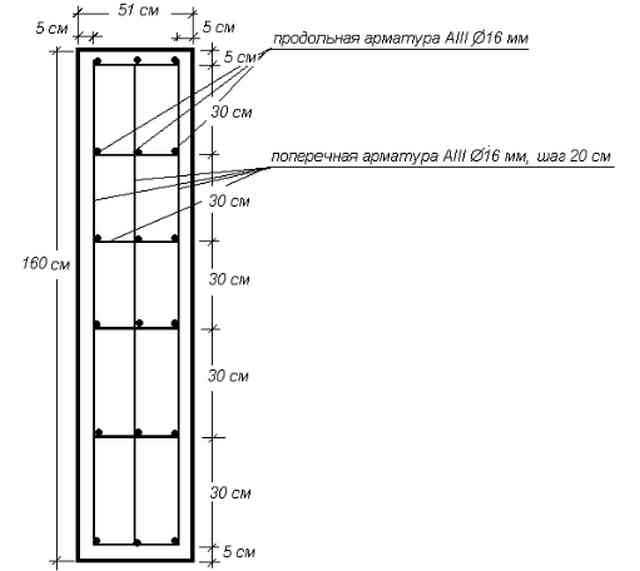

В ленточном фундаменте продольные детали арматурного каркаса будут принимать на себя основные нагрузки. Поэтому на их месте нужно разместить ребристые прутья, диаметр которых — 10−14 миллиметров.
Поперечные и вертикальные части каркаса из арматуры будут играть роль вспомогательных. Здесь можно устанавливать гладкие и более тонкие (6−8 миллиметров) прутья. Интервал между ними может быть разным: от 100 до 300 миллиметров, все будет зависеть от потенциальных нагрузок на конкретный фундамент.
Полностью готовый арматурный каркас необходимо установить в подготовленную деревянную опалубку с зазором не более 50 миллиметров от щитов и от дна выкопанной траншеи. Таким образом, можно будет углубить прутья арматуры в бетонную массу и избавиться тем самым от возможной коррозии
Важно не забывать при этом, что максимально высокий уровень нагрузок растяжения будет характерен для поверхностной зоны фундамента
Ленточную бетонную конструкцию нужно армировать проволокой класса В-1
При армировании углов бетонного фундамента абсолютно неважно, как будет уложена арматура: под прямым углом или же будут использованы выгнутые элементы каркаса
