Система полива для дачи своими руками
Когда план автополива на даче своими руками готов, вам необходимо перенести его на участок. Для реализации задачи понадобятся такие материалы и инструменты:
- емкость большого объема (минимум 200 л) ‒ нужна, если нет водопровода;
- запорная арматура (краны, минимум 2 шт.), фильтры;
- трубы – жесткие (для магистральных трубопроводов) и мягкие (для капельного орошения);
- тройники;
- капельные форсунки или капельный рукав;
- дождеватели;
- контроллер;
- насос;
- шланги, клапаны, датчики осадков;
- инструменты: лопата (совковая и штыковая), рулетка, угольник, разводной ключ, отвертка, плоскогубцы, шуруповерт, разводной ключ.
Эти приспособления нужны для сложных инженерных работ. Основные этапы выглядят так (в зависимости от типа поливочной системы они видоизменяются):
- Выкапывание траншей под магистрали. Глубина – 40-60 см.
- Укладка труб, соединение их фитингами.
- Установка дождевателей (для дождевой поливочной системы);
- Подведение периферийных магистралей к основной.
- Крепление основной магистрали к патрубку наноса накопительного бака.
- Закапывание труб.
Система капельного полива своими руками
Вашему вниманию представлена простая схема из пластиковых бутылок. Капельный автополив на даче можно обустроить так:
- Возьмите много пластиковых бутылок емкостью 1,5-2 л. Для влаголюбивых растений потребуется тара большего объема.
- Гвоздем проделайте в стенках несколько отверстий на расстоянии 3 см от дна.
- Закопайте бутылки дном вниз между зелеными насаждениями на глубине 10-15 см.
- По мере необходимости доливайте воду через горлышко.
Как сделать капельный полив своими руками более высокого уровня? Вам, как минимум, будут нужны минимальные инженерные знания и навыки работы с инструментами. Если вы можете рассчитать рабочее давление, выкопать траншеи, проложить трубы под правильным углом наклона, соединить их, установить таймер, фильтры и т.д., то есть смысл браться за работу. В обратном случае лучше пригласить мастеров.
Дождевая система автополива на даче
Монтаж такой поливалки не особо сложный в реализации. Этапы работы:
- Поливной шланг замените разветвленной сетью трубопроводов, которая будет охватывать весь огород, приусадебный участок или теплицу.
- В конце каждого тупикового трубопровода установите распылители. Разные модели можно отыскать в хозяйственных отделах.
- Замените стандартный кран, который вам необходим для включения воды, автоматическим клапаном. Оборудуйте устройство таймером включения.
Внутрипочвенная система полива для дачи
- Выкопайте траншеи глубиной 20-30 см. Расстояние между ними – 40-90 см.
- В траншеи укладывайте пористые полиэтиленовые трубы, через которые будет сочиться вода.
- Под трубы укладывайте ленты. Они не дают воде уходить вглубь.
- Чтобы поливочная система работала автоматически, установите электромагнитный клапан/дренажный клапан/датчики осадков.
Автоматизируем систему
Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.
У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.
Мы обустроили линии следующим образом:
- одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
- вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м2. Трубы использовали аналогичные;
- третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.
Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.
Монтаж системы автополива
Теперь, когда у нас есть схема полива, можно полностью определиться с перечнем и количеством комплектующих, необходимых для практического монтажа. Получился следующий список:
По большому счету, руководствуясь вышеприведенной таблицей, уже можно собрать всю систему. Конечно, в Вашем конкретном случае будет другой список. В любом случае, если Вы организуете автоматический полив участка своими руками, Вы сможете обсудить перечень необходимого с продавцом в магазине для садоводов и внести коррективы. Конечно, для этого надо иметь эскиз проекта.
Клапана управления поливом газона и огорода
Теперь рассмотрим монтаж более подробно. Сначала необходимо вырыть траншеи для прокладки труб. Пользуясь тем, что рядом с дорожками никто копать не будет, я не стал заглубляться более 30см. Затем пришлось врезаться в существующий водопровод тройниками 25х25х25 для подключения клапанов.
В двойном боксе я использовал 2-х позиционный коллектор и муфты 25Х1НР для подключения клапана и пускового комплекта. Для полива на грядках выбран пусковой комплект, то есть клапан с фильтром, так как форсунки на грядках боятся загрязнений. Клапана и распылители газона и цветника соединяет труба ПНД 25.

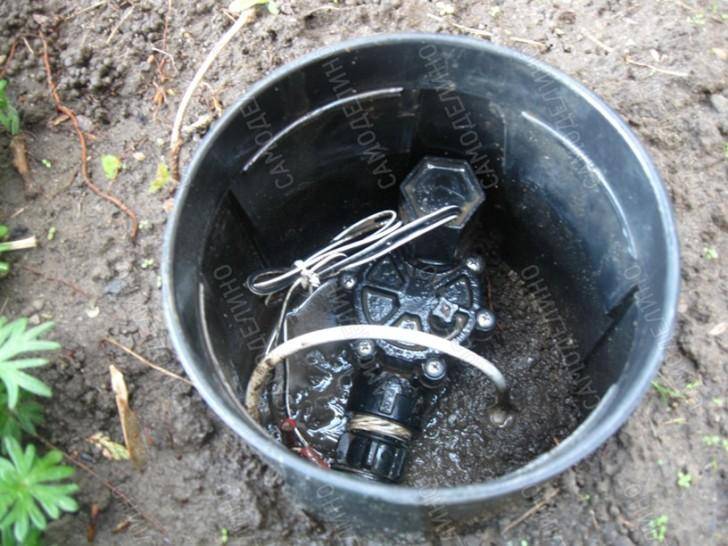

Клапан управления поливом цветника в одинарном боксе
При подключении распылителя к проходящей мимо трубе использовал седло 25Х1/2ВР, для подключения к окончанию трубы — угловой отвод 25Х1/2″НР. В том случае, когда труба размещается глубже нижней части спринклера, можно использовать дополнительный гибкий отвод и трубы SPX-FLEX. В этом случае потребуется штуцер-резьбовой угол SBE-050 1/2″.

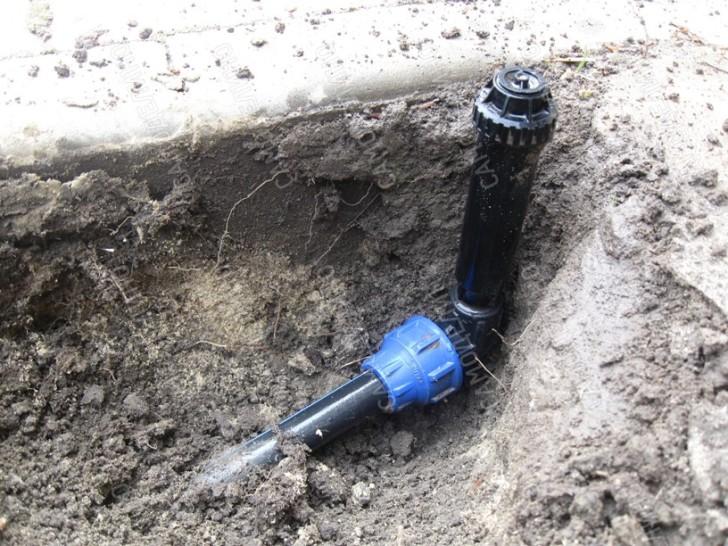

Подключение распылителя к окончанию трубы
Для подключения к клапану трубы 17мм полива огорода использовал переход для капельного шланга 3/4ВР. Для разводки трубы 17мм потребовался штуцерный тройник XFD TEE. Для обеспечения возможности отключения грядок и половины цветника у шпалеры на трубе 17мм установил два крана микроорошения BF92.
Краны микроорошения позволяют отключать часть полива
Далее в трубу 17мм установил самопробивные микроштуцеры, которые соединил раздаточной рубкой XQ1000 с распылителями на грядках. То же самое сделал на цветнике у шпалеры. Трубку 17мм закрепил к земле стойками-держателями 12-16-С12.
Спринклер подключен самопробивным штуцером и трубкой
Вдоль труб проложил двойной многожильный кабель в двойной изоляции и подключил клапана к контроллеру. Пришлось прорезать шов брусчатки для закладки кабеля, не разбирая дорожки, а затем снова заделать щель смесью песка и цемента. Несколько плиток дорожки пришлось все же временно снять при прокладке кабеля в гараж.

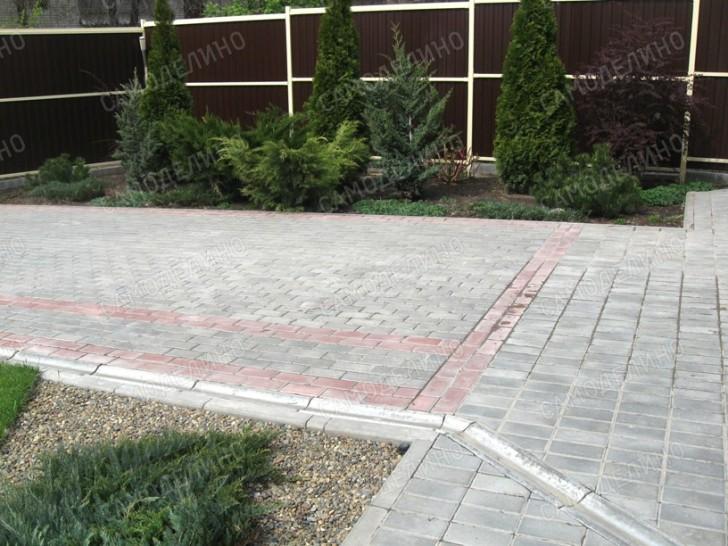

Вдоль красной брусчатки прорезан болгаркой шов, в который уложен кабель
Подключение проводов питания и управления к контроллеру выполнил согласно инструкции. Ничего сложного в электрическом монтаже нет. Настройка контроллера оказалась проще освоения нового мобильного телефона, хотя инструкция была только на английском. Во время пробного включения оборудования выставил необходимый угол сектора орошения для каждого спринклера. После проверки всей системы канавки с трубами были засыпаны, и земля уплотнена.
Желательные аксессуары для системы автополива
Таймер (контроллер)
Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.
В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.
А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.
Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.
Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.
Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.
Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе
Фильтр
Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).
Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.
На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).
Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая
Датчик дождя
Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.
После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.
Аварийная система защиты.
Для обеспечения пожарной безопасности, вся электрическая часть автомата заключена в стальной бесщелевой корпус, который стоит на карболитовых приборных ножках. Охлаждение происходит через металл корпуса. Питание подаётся через плавкую вставку.
В случае аварийного пролива воды поливальная машина снабжена абсолютно независимой схемой защиты, которая отключает основную часть электрической схемы от сети, разрывая таким образом и цепь питание насоса.
Эти меры могут показаться излишними, но когда в квартире под вами сделан ремонт, стоимость которого значительно превышает стоимость всей вашей квартиры…
Исполнительным элементом первоначальной схемы защиты было обычное электромагнитное реле, которое в случае аварии (пролива воды) выжигало сетевой предохранитель всей поливальной машины.
| R1, R2 = 1M R3 = 22M R4 = 1k R5 = 15k C1 = 0,47 C2 = 1,0 C3 = 47,0 C4 = 1000,0 | VD1-4 = КД510А VD2 = 15V VT1 = КТ3102Д DD1 = К561ЛЕ5 SA1 = МТ-3 FU1 = 1A Р1 = РПС20 (757) TV1 = вых. от ВЭФ-202 |
Однако замена предохранителя – тоже достаточно ответственная операция, которую не стоит доверять женщинам.
Посему, пришлось изменить схему и заменить обычное реле на поляризованное.
Это позволило возвращать поливальную машину в исходное состояние простым выключением и включением питания.
Как работает схема защиты?
Схема защиты питается от отдельного источника питания, что значительно увеличивает её надёжность.
При попадании воды на датчик пролива, схема коммутирует конденсатор C4 с одной из обмоток реле P1, которое и разрывает цепь импульсного источника питания. Если теперь отключить установку тумблером «Power», то энергия, запасённая в конденсаторе C4, будет направлена в другую обмотку реле P1, что вернёт установку к жизни.
Датчик пролива воды представляет собой полутораметровую полоску ткани, сшитую наподобие дамского пояса, который разделён пополам дополнительным швом. В образовавшиеся карманы вставлено два отдельных голых провода, которые подключены к схеме защиты. Защита срабатывает при попадании нескольких капель воды на любой участок этой ленты.
5 Монтаж трубопровода – способы и особенности
В первую очередь следует определиться с прокладкой труб. Возможны два варианта:
- 1. Поверхностная укладка. Подходит для сезонного использования. Систему полива можно полностью демонтировать и убрать на зимнее хранение, что даст возможность уберечь ее от лишних повреждений и перепадов температур.
- 2. Подземный трубопровод. Используют на участках с постоянным проживанием. Трубы размещают на глубине не менее 30 см, чтобы обезопасить от повреждения лопатой или другой сельскохозяйственной техникой.
Заранее разрабатывается схема рытья траншей, по которой проводятся дальнейшие земляные работы. Если котлован приходится на газон, то рядом с ним расстилают пленку, на которую кладут выкопанную почву. Аккуратно с трех сторон на штык лопаты протыкают грунт и вынимают кусок земли вместе с травой на полиэтилен. После прокладки труб вынутый травяной кубик возвращают на место. Через неделю после полива газон восстанавливается.
Для разводки используют полимерные трубы, так как они легко монтируются, в них отсутствует высокое внутреннее сопротивление, не поддаются коррозии, имеют низкую теплопроводность, устойчивы к гидравлическим ударам и температурным перепадам.
Оптимальный вариант – полиэтиленовые трубы низкого давления. Они устойчивы к воздействию ультрафиолетовых лучей, гибкие, долговечные. Благодаря эластичности при замерзании жидкости они не лопаются. Монтируются с помощью компрессионных фитингов с резьбой, что повышает ремонтоспособность системы. Работоспособность установки с полипропиленовыми трубами восстановить сложно.
В основном протечки возникают в местах сочленения. Поэтому рекомендуется все соединения, разветвления трубопровода помещать в специальные приямки, образованные лючками. Это дает возможность знать их местонахождение и облегчает доступ.
Когда подземная часть скомпонована и уложена в землю на свои места, систему следует промыть. Это необходимо для того, чтобы удалить возможный мусор или другие ненужные частицы, которые помешают ее нормальной работе.
Следующий шаг – установка поливочных элементов: дождевателей и капельниц. Можно использовать готовые устройства, которые продаются в специализированных магазинах. Вместо капельных лент часто задействуют шланги, в которые монтируют капельницы на одинаковом расстоянии.
Контроллер, распределительный блок и насосная станция устанавливаются в места, которые определены для них на схеме. К ним нужно подвести воду и электричество.
Для консервирования системы автополива на зиму организовывают слив жидкости из нее в нижней точке. Для этого используют клапаны, предназначенные для сброса. Они срабатывают, когда давление опускается ниже положенных показателей. После этого вода уходит самотеком. При наличии нескольких контуров клапаны рекомендуется устанавливать на подающих магистралях. Если участок ровный и нижняя точка отсутствуют, уклон для слива делают искусственно, а в конце выкапывают колодец-приямок, куда будет сливаться вся жидкость.
Удалить влагу из поливочной установки можно с помощью сжатого воздуха, не снимая капельниц и оросителей. Накопительный бак также опорожняют, очищают фильтры, демонтируют насос и убирают в теплое помещение на зимнее хранение.
Оросительную систему порой целесообразно дополнительно оборудовать водяными розетками. Подключившись к ним, можно мыть автомобиль, поливать вручную участок и использовать для других нужд. Установка датчиков температуры и дождя позволяет сэкономить на расходе воды, так как они отключаются, если полив не нужен.
Капельное орошение
Поговорим о капельном орошении. Самая распространенная система капельного полива «Жук» используется для полива кустарниковых растений. Также она прекрасно зарекомендовала себя на участках, где количество насаждений невелико. Например, в садах. Деревья находятся на большой расстоянии друг от друга, посадка культур параллельная. Допускается надземное или подземное расположение системы.
Покупать насос не нужно, вода расходуется минимально. Зато организация системы может вызвать определенные трудности у новичков. Она отличается трудоемкостью. А если трубопровод расположен под землей, время от времени он будет забиваться мусором.
Вот почему рекомендуется использовать надземный, а не подземный капельный полив. Вы раскладываете его весной, а осенью легко собираете, перераспределяя посадку на даче.

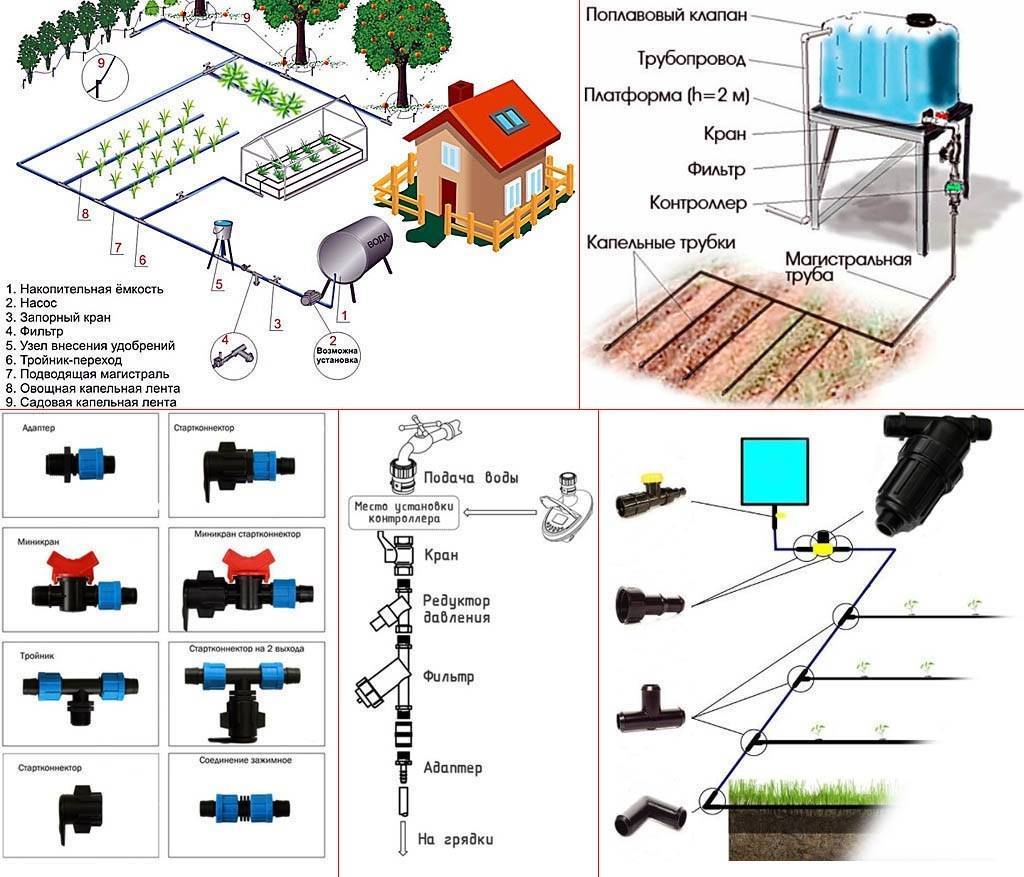

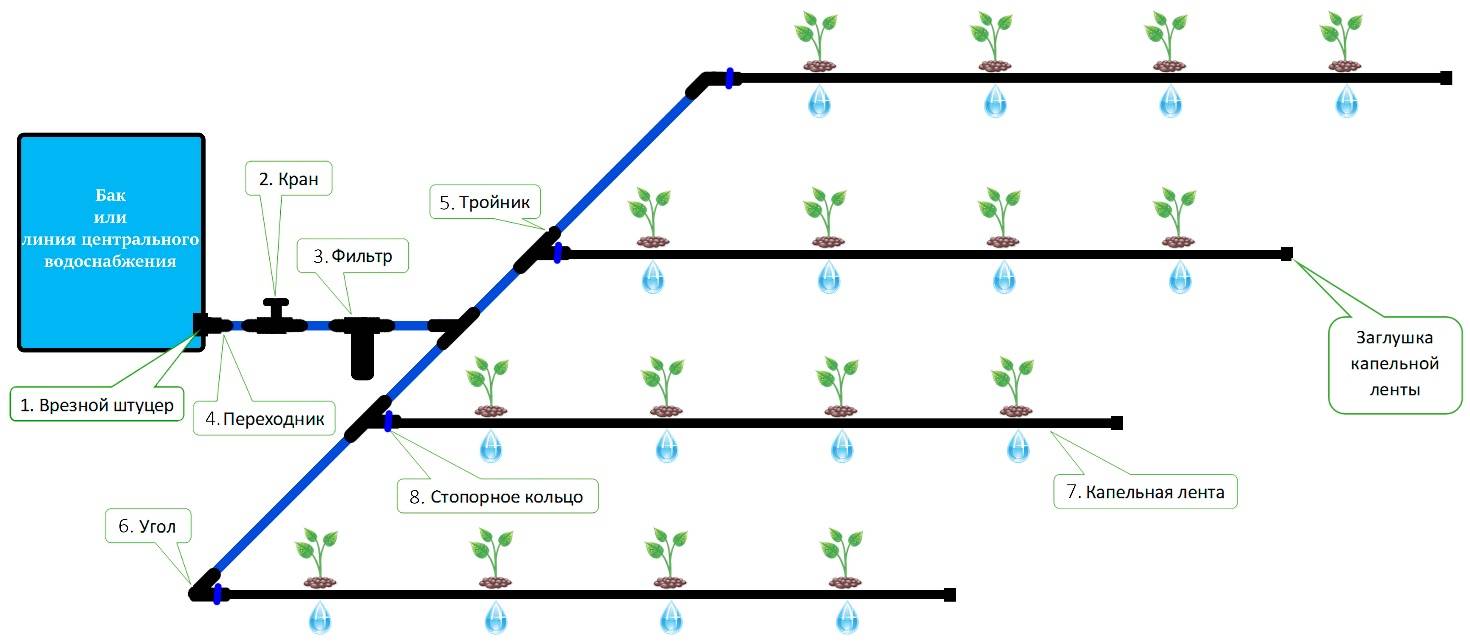

Схема полива капельным способом
Сборка автополива начинается с закупки гибких шлангов, которые легко проткнуть. Их пронизывают тонкими трубочками и подводят воду к каждому кусту отдельно. Насос не потребуется – давления, которое возникает из-за нахождения воды на высоте, вполне достаточно.
Вода медленно вытекает из тонких трубочек. Достаточно один раз обложить шлангами деревья в саду – и почва будет влажной постоянно. Хотите создать сразу несколько веток полива на даче? В этом случае вам точно пригодится коллекторный узел или сборка из фитингов.
Порядок действий при разработке поливной системы своими руками
Сначала берете план участка в масштабе. Если его нет готового, рисуете на миллиметровке или большом листке в клетку. Наносите все постройки, грядки, крупные растения.
Разработка конфигурации
На плане рисуете зоны полива, источник воды, его расположение. Попутно прорисовываете как будет проходить магистральный трубопровод. Если собираетесь обрызгивать дождевателями, нарисуйте зоны их действия. Они должны перекрываться и неполитых участков быть не должно.
Если насаждения высажены рядами, использовать рациональнее капельный полив: расход воды намного меньше, как и стоимость оборудования. При разработке схемы с капельным орошением количество линий полива зависит от расстояния между рядами. На ряды, между которыми расстояние больше 40 см необходимо по одной линии на каждый. Если ряды расположены ближе 40 см, полив веду в междурядье и линий получается на одну меньше.
Разработка поливной системы своими руками
После того, как все участки нарисованы, определяетесь с длинной требуемых трубопроводов, считаете, сколько и каких точек раздачи воды у вас получилось, определяетесь с оборудованием — количеством труб, шлангов, тройников, капельниц, брызгалок, нужен или нет вам насос и редуктор, будет установлена емкость или нет, какая автоматика должна стоять и где. Вот после того, как все это уже продумано, вплоть до диаметров труб, фитингов и переходников, наступает практический этап. Оросительная система, нарисованная на бумаге начинает воплощаться на вашем участке.
Начинаем строить
Далее уже идут работы по строительству. И первое что нужно — определиться с тем, как прокладывать будете трубы. Есть два способа: проложить трубопровод поверху или закопать в траншею. По земле обычно укладывают на даче: тут полив сезонный и осенью его разбирают. Очень редко поливные системы на дачах оставляют на зиму: даже если оборудование выдержит зиму, могут ее попросту сломать или украсть.
При создании системы автоматического полива участка дома постоянного проживания, стараются все сделать как можно более незаметным, потому трубы закапывают. В этом случае выкапываются траншеи глубиной не менее 30 см. Этой глубины достаточно, чтобы трубы не повредились при земляных работах. Только не забудьте, что трубы, фитинги и другое оборудование, которое остается зимовать, должно переносить заморозку.
Один из этапов создания автоматического полива своими руками — земельные работы и укладка магистральных шлангов
От магистральных водопроводов отходят ответвления на полив. Все узлы и соединения желательно делать в лючках с крышками: именно в соединениях, тройниках и т.п. чаще всего происходят течи. Раскапывать всю траншею, чтобы найти место течи — не самое веселое занятие, а если все «проблемные места» заранее известны и относительно доступны, обслуживание становится легкой задачей.
При подземной прокладке магистральных трубопроводов места соединений устанавливайте в специальных боксах
Последний этап — в зависимости от выбранного способа полива в шланги устанавливаются устройства раздачи воды, все соединяется и тестируется.
Дождевание
Когда автополив своими руками организован по принципу дождевания, на территории участка устанавливают специальные форсунки. Они разбрызгивают воду, прекрасно имитируя дождь. Отсюда и название – дождевание.
Трубы для орошения могут находиться как под землей, так и над ней. Если есть такая возможность, лучше спрятать их в грунте. Данный тип организации полива считается более долговечным и аккуратным.
Поговорим о достоинствах и недостатках дождевания. Из плюсов хочется отметить равномерное распределение влаги по всему участку полива, увлажнение не только земли, но и воздуха. Это весомое преимущество, если речь идет о теплице. Плоды и листья прекрасно омываются водой – настоящая имитация дождя!
Система полива – дождевание
Впрочем, как и после настоящего дождя, на верхнем слое почвы часто образуется корочка. Это ухудшает поступление кислорода. Воды расходуется много, да и электричество работает с большой нагрузкой. Он идеален для газона и больших территорий, но в остальных случаях лучше поискать другую систему полива в связи с не экономностью.
Технология сборки такой системы выглядит следующим образом. Сначала вам нужно будет начертить схему и указать в ней все здания и насаждения. Делать это нужно осенью, чтобы уже в апреле-мае любоваться первоклассным, сочным газоном.
Сборка автополива (видео)
Если в общих чертах, то для создания дождевания вам потребуется комплект, состоящий из насосной станции, бесперебойного источника воды, водопровода и дождевателей. Источников воды может быть много: центральное водоснабжение, другой водоем, колодец. Насос позволяет поддерживать нужное давление, а трубопровод легко собирается из труб ПВХ. Почему именно поливинилхлорид? Такие трубы имеют много преимуществ. Например, они легко собираются, соединения с фитингами получаются очень надежными. Что касается самих дождевателей, они приобретаются с различным углом разбрызгивания. Все зависит от требований вашего участка.
Когда закуплены все комплектующие, можно приступать к обустройству траншеи. Ее глубина составляет 30 сантиметров. В траншею закладываются ПВХ трубы и собираются в трубопровод. Прежде чем закапывать траншею, проверьте целостность системы и ее работоспособность. Если все стабильно и хорошо работает, можно зарывать и сеять газон.
Таким образом, для обустройства участка с зеленым газоном лучше всего наладить автополив, который называется дождевание.

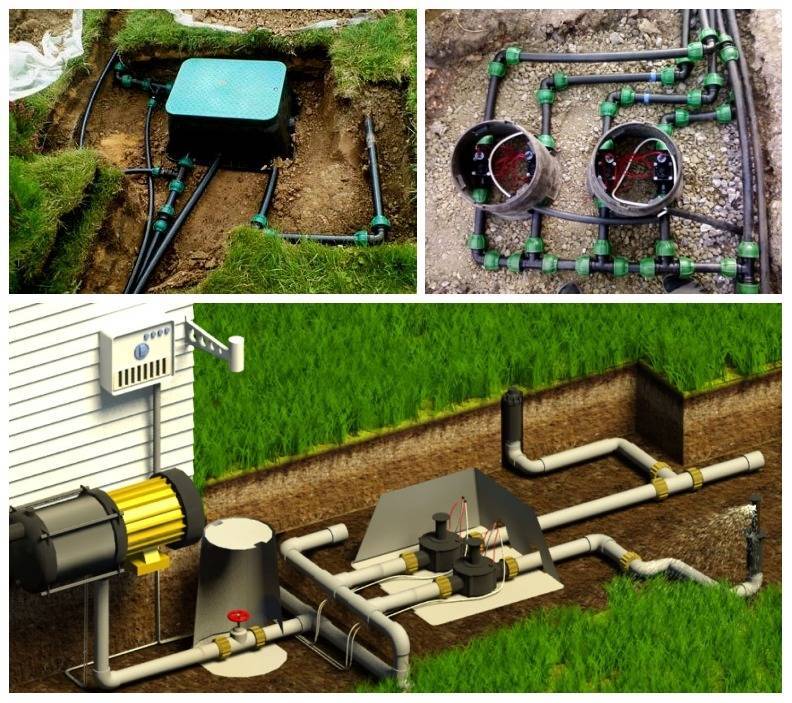

Устройство системы полива газона
Система орошения предназначена для полноценного полива газона методом дождевания. Благодаря распылителям, увлажнение почвы происходит равномерно, без размытия верхнего плодородного слоя, корни получают достаточное количество влаги, а трава остается свежей и сочной на протяжении всего сезона.
Устройство системы полива газона
Система полива включает в себя следующие узлы:
- дождеватели, распыляющие воду;
- насосная станция, обеспечивающая стабильное давление в системе;
- фильтры тонкой очистки, предназначенные для улавливания посторонних частиц;
- регуляторы давления – их используют при установке дождевателей разного типа, чтобы выровнять напор воды;
- электромагнитные клапаны, включающие и отключающие подачу воды к отдельным группам дождевателей;
- трубы ПНД, соединяющие элементы системы;
- контроллеры, управляющие всей системой по заданной программе.
Дождеватели (спринклеры) представляют собой устройства, разбрызгивающие поступающую по трубам воду в виде мелких капель. В нерабочем состоянии они практически незаметны на поверхности газона. При подаче воды спринклеры выдвигаются вверх.
Дождеватель Hunter PGP
Дождеватели бывают:
- статические, имеющие строго определенное направление и угол распыления;
- роторные, со струей воды, вращающейся за счет внутренней турбины;
- импульсные, в которых струя воды вращается с помощью встроенного храпового механизма.
Дождеватель осциллирующий. Эти устройства предназначены для полива участков прямоугольной формы шириной не более 16 м, а длиной не более 30 м
Статические спринклеры устанавливают в тех местах, где требуется строго очерченный угол распыления (обычно по краям газона, вдоль зданий, ограждений и дорожек). Роторные и импульсные дождеватели имеют определенный радиус распыления, их монтируют в центре газона таким образом, чтобы не оставалось не политых участков.
Виды дождевателей Подземный садовый дождеватель Дождеватель из пластиковой бутылки
Для равномерного полива всей поверхности газона используют дождеватели с разным радиусом распыления. Их подключают через индивидуальные регуляторы давления.
Установка спринклера
Насосную станцию устанавливают у источника воды — водопровода, скважины или колодца. Мощность и пропускную способность насосной станции выбирают, исходя из размеров газона и требуемых объемов полива. Насосную станцию обязательно оснащают фильтром тонкой очистки, чтобы избежать попадания в систему песка, ржавчины и других мелких примесей.
Насосная станция
При большой площади участка, целесообразно разделить дождеватели на отдельные группы, включающиеся по очереди. Так можно уменьшить требуемую мощность насосного оборудования и снизить затраты на приобретение. Включение групп спринклеров в этом случае осуществляется с помощью электромагнитных клапанов, управляемых контроллером.
Электромагнитный клапан, управляемый контроллером
Контроллер и блок управления размещают в удобном месте, подключают к электрической сети и запитывают от него насосную станцию и электромагнитные клапаны. Кабели управления прокладывают скрыто (под землей) в гофрированной металлической трубе.
Контроллер управления системой полива
В качестве трубопроводов используют пластиковые трубы ПНД и соединительные резьбовые фитинги.
Трубы ПНД
Они собираются быстро и без использования сложного оборудования, устойчивы к пониженной температуре, не гниют. Диаметр труб подбирают, исходя из необходимой пропускной способности по результатам расчета.
Монтаж фитингов на трубы ПНД
При укладке труб на небольшой глубине, в промерзающем слое грунта, в конце веток системы обустраивают дренажные колодцы и сливные вентили для осушения системы и ее консервации на зимний период. Доступ к дренажным колодцам должен быть простым и удобным.
Дренажный колодец
К системе можно также подключить приствольный полив для деревьев/кустарников и капельный – для клумб и цветников. Такой полив подсоединяют через редуктор, понижающий напор воды. Чтобы исключить работу системы полива в ненастную погоду, в схему включают датчик дождя — его устанавливают на открытом месте и подключают к контроллеру.
Система полива газона и прикорневого орошения
Авто-полив – виды и возможности
Существует несколько вариантов организации автоматического орошения на даче, изготовление которых возможно своими руками. Каждый из видов используется для достижения определенных целей:
- капельный полив;
- дождевание;
- внутрипочвенное орошение.
Схема капельного полива считается самой экономной в плане использования воды. Как видно на фото, сделана она из полипропиленовых или пластиковых труб, монтируемых между рядами цветов, растений или грядок. Устанавливаются они на близком от земли расстоянии с учетом того, что при поливе будет максимально пропитываться корневая система. Вода подается непосредственно в землю при помощи специальных капельниц, встроенных по всей длине труб.
Таким образом, листья и стебли остаются сухими, что сводит на нет риск их загнивания или обжигания на солнце. Экономия автоматического капельного полива заключается том, что вода подается прямо к месту полива, а не разбрызгивается по всей территории, что также увеличивает срок эксплуатации всей системы и снижает потребление воды, за которую каждый дачник обязан платить.
На фото — схема автоматического полива
Вариант авто-полива методом дождевания также считается эффективным и не менее популярным. Принцип работы заключается в орошении путем разбрызгивания воды равномерно по всей площади. Производится качественный полив и одновременное увлажнение воздуха, что благотворно влияет на растения, восстанавливая тургор листьев в сильную жару.
Организуя такой полив, необходимо будет постоянно следить, чтобы влага уходила в почву. Если оставить систему надолго включенной, почва, насытившись влагой, не будет ее впитывать, и на поверхности образуются лужи, а после их высыхания – земляные корки, препятствующие свободной циркуляции кислорода. Но при использовании метода дождевания необходимо включать систему вечером или рано утром, чтобы при ярком солнце не обжечь растения.
Фото системы автополива для газона
Внутрипочвенное орошение – более сложный способ полива. Своими руками сделать его будет крайне сложно, да и используется оно, в основном, для полива определенных насаждений или декоративных деревьев. По своему принципу такая система работает, как капельное орошение, только трубы, снабженные мелкими отверстиями, через которые подается вода в почву, вкапываются в непосредственной близости к посадкам. Пример показан на фото. Вода поступает непосредственно к корням, не намачивая при этом поверхность почвы. Соответственно, корки на земле после этого не образуется, а корневая система растений сможет в полной мере получать кислород.
Если вы еще не решили, нужен ли вам автоматический полив участка, или не знаете какую выбрать систему, необходимо ознакомиться с информацией о том, для каких растений подходит та или иная система. Дождевальная установка удобнее для цветов, деревьев и газонов. Вода к месту полива подается из специальных оросителей. Капельный полив в основном используется для ухода за кустарниками, клумбами, альпийскими горками и живыми изгородями. Также он очень удобен для увлажнения грядок в теплицах и на огороде.
