Монолитные столбы из бетона – самый распространенный вариант
Перед работой не забудьте подготовить весь необходимый инструмент и материалы
Итак, чтобы все выполнить правильно, вам следует знать все нюансы, связанные с выполнением монтажных работ с данным типом фундамента:
- Следует знать, что бетонные столбы имеют высокие показатели прочности и могут эксплуатироваться достаточно длительное время (около 150 лет). Для того чтобы поставить на такой фундамент деревянную баньку, можно залить малозаглубленный фундамент на глубину не более 700 мм + небольшая глубина для подушки (порядка 120-150 мм);
- При возведении легких построек без подвальных помещений (бани в том числе), нет необходимости строить специальную опалубку. Вам достаточно воспользоваться известным способом, в котором в качестве опалубки используется обыкновенный рубероид. Для этого вам потребуется скатать его в трубу нужного диаметра и закрепить его края армированным скотчем;
- Теперь, готовую опалубку необходимо вставить в яму, затем насыпать туда слой песка (примерно 10-15 см) и полить его водой (требуется для уплотнения «подушки»). После уплотнения следует установить армированный каркас, диаметр которого должен быть меньше на 5 см диаметра колонны. Завершающий шаг на данном этапе – выставить опалубку строго по вертикали, так как именно вертикаль уменьшит эффект опрокидывания столба во время эксплуатации бани;
- Завершающий шаг – в подготовленные опалубки заливается бетон, который впоследствии утрамбовывается вибратором или небольшим обрезком арматуры.
Материалы для строительства столбчатого фундамента
Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.
Фундамент из бревен
Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.
Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)
Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.
Опоры из кирпича и бетонных блоков
Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).
Фото 4. Опорные столбы из красного кирпича

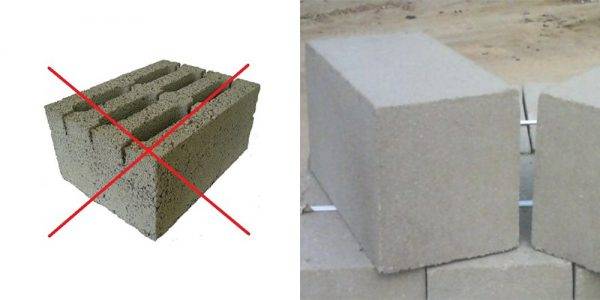

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

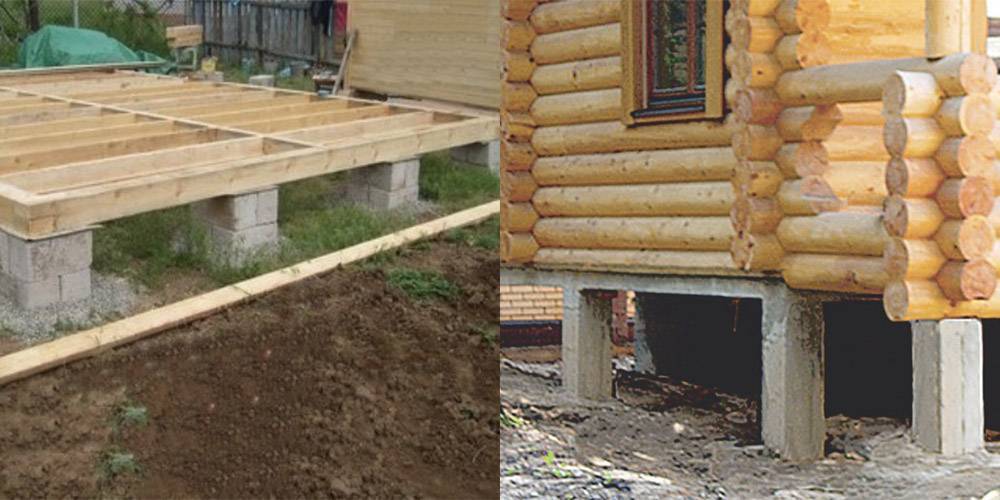

Фото 5. Опорные столбы из блоков
Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.
После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.
Монолитные железобетонные и трубные столбчатые фундаменты
Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.
Фото 6. Железобетонные опоры столбчатого фундамента

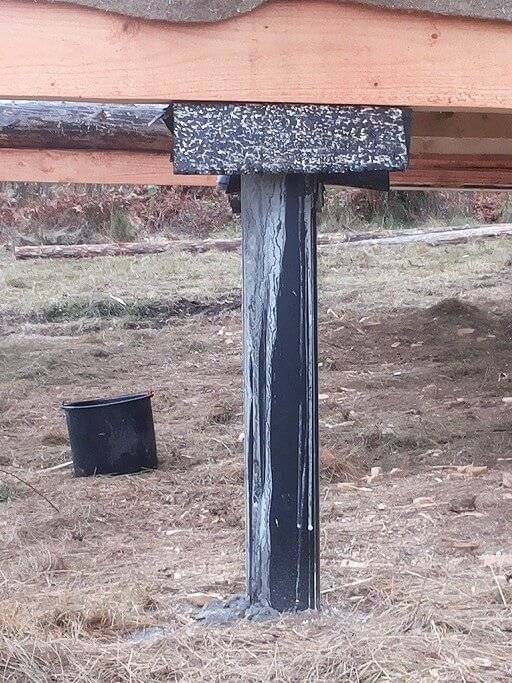

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.
Фото 7. Столбчатое основание с использованием асбестоцементных труб
В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.
Фото 8. Бетонные опорные столбы основание с подошвой в нижней части
Основные этапы технологического процесса
На рынке современной строительной промышленности наиболее популярными структурными элементами для столбчатого фундамента являются железобетонные монолитные столбики. Однако, это не означает, что возможен только один вариант. При выборе материалов для своей бани каждый человек должен ориентироваться на начальные данные своего плана и участка: веса будущего строения, типа почвы, особенностей местности. В зависимости от этих факторов материалом выбора может быть камень, бутобетон, кирпич, сталь, асбестобетон, дерево и т.д.
Выбирая тип и материал, из которого будут выполнены столбики для фундамента, важно знать параметры минимального сечения для различных вариантов:
Банька на столбах
- 500-600 мм – для каменных столбов;
- 380-400 мм – для кирпичных вариантов;
- 300-400 мм – при использовании монолитных бетонных типов;
- 200 мм – для деревянных аналогов.
После закупки требуемого количества материалов, составляющих элементов и подготовки необходимых инструментов и техники можно смело приступать к непосредственному монтажу основания будущей бани. При этом, несмотря на тип выбранного материала, принципы закладки столбчатых оснований мало отличаются друг от друга. Согласно общепринятой схеме, опорно-столбчатый фундамент возводится по следующей технологии. На подготовленном участке выкапывают котлован необходимой глубины, который заполняют песком на расстояние 15-25 см. Данная песчаная подушка обильно пропитывается водой и тщательно уплотняется. Затем на указанный слой устанавливают конструкцию из выбранных заранее столбов, труб или блоков. После этого котлован заполняется специальной бетонной заливкой.
При строительстве бани (в силу легкости несущих конструкций) нет необходимости в создании специализированной опалубки. Достаточным считается использование в роли опалубки листов обычного рубероида.
С этой целью из листов рубероида скатывают трубы определенного диаметра и закрепляют по краям армированным строительным скотчем. После этого данные трубы рубероида укладывают в котлован и насыпают сверху песчаную «подушку» с дальнейшей установкой элементов фундамента. В качестве насыпи можно применять гравий мелкого размера или песок.
После приготовления смести и установки и собственно заливки столбов в вырытую яму каждый столбик необходимо гидроизолировать. В большинстве случаев для этих целей применяют битумную мастику или упомянутый выше рубероид.
При использовании столбов из дерева кроме гидроизоляционных материалов необходимо применение пропитки из антисептических растворов. После того, как смесь окончательно застынет, столбы будут гидроизолированы, оставшиеся пазухи засыпают грунтом и начинают монтаж элементов перекрытий. Дополнительное утепление фундамента для защиты его от низких температур и снежного покрова создают при помощи современных плиточных утеплителей или обыкновенного кирпича.
Для создания последних штрихов внешнюю стену основания можно обшить при помощи фальшпанелей или листов сайдинга.
Разновидности фундамента столбчатого типа
Столбчатый фундамент для бани или жилого дома конструктивно состоит из специальных опор (столбов), установленных в грунт на уровень до 155 см с выступом от 0,25 до 0,55 м в наземной части.
Установка опор выполняется в угловых точках строения, а также в местах соединения стен с перегородками. При наличии уклона на строительной площадке рекомендуется устанавливать дополнительные опорные элементы длиной до 3,6 метров.
Основные элементы могут быть расположены на расстоянии от 150 до 300 см друг от друга.
Отличительной характеристикой подобного основания является обустройство ростверка – специальной системы, состоящей из рандбалок и обвязочных опор. Он предусмотрен для равномерного и безопасного распределения механической нагрузки на готовую основу.
Для каркасных и деревянных бань в качестве обвязочных элементов используются брусья или бревна из древесины, для бетонных и кирпичных конструкций – швеллера и балки из металла.
Прежде чем построить столбчатый фундамент своими руками, следует определить тип ландшафта и технологию возведения строения. Это влияет на выбор стройматериалов для фундамента и глубину его заложения.
Основные стройматериалы
Для постройки оснований такого типа используются следующие материалы:
- Трубы из асбестоцемента, металла и пластика;
- Блоки;
- Морозостойкий кирпич;
- Камень;
- Железо и бутобетон;
- Дерево.
Выбирая определенный тип материала, важно правильно выполнить расчет коэффициента несущей способности, на основании которого определяется подходящее сечение опоры. Для сооружений из бетона и блоков достаточно опоры сечением в 45 см, для бетона и бутового камня – до 65 см
При использовании труб диаметром до 35 см дополнительно рекомендуется укреплять полую конструкцию при помощи каркаса из тонкой арматуры и бетонной смеси
Для сооружений из бетона и блоков достаточно опоры сечением в 45 см, для бетона и бутового камня – до 65 см. При использовании труб диаметром до 35 см дополнительно рекомендуется укреплять полую конструкцию при помощи каркаса из тонкой арматуры и бетонной смеси.
Глубина заложения
Подобный параметр определяется конструктивными и техническими особенностями будущего основания, а также геологическими показателями почвы.
По глубине заложения столбчатый фундамент для бани бывает:
- Заглубленным – уровень закладки ниже допустимой отметки возможного промерзания почвы;
- Мелкозаглубленный – глубина составляет от 45 до 75 см от верхнего уровня почвы;
- Незаглубленный – располагается в верхней части грунта. В точках установки опор снимается верхний слой земли и досыпается материалом нерудного типа.
По технологии возведения основания бывают: монолитными и сборными.
Наиболее востребованными вариантами монолитных оснований являются:
- Столбчато ленточный фундамент. Он предусмотрен для возведения сооружений каркасного типа и деревянных построек – жилых домов, беседок и бань. Отличается простотой обустройства и надежностью эксплуатации. Основой фундамента являются специальные отверстия в грунте, куда устанавливается арматура и выполняется заливка бетонной смеси. Готовый столбик выдерживает предельные нагрузки до 16 тонн;
- Железобетонный столбчатый фундамент. Обладает повышенной прочностью, износостойкостью и хорошей несущей способностью. Возводится из труб асбестоцементных и металлических, установленных на защитной подушке из песка и гравия. Для повышения прочности выполняется армирующий пояс.
Монолитный столбчатый фундамент – достаточно практичный и экономный вариант, который подходит для строительства загородных домов и бань.
Предлагаем к ознакомлению полное техническое руководство, которое поможет сделать столбчатый фундамент своими руками в короткие сроки.
Баня без фундамента своими руками
Да, такие тоже бывают.
Подобную баню можно безо всякого риска ставить на скальном грунте. Во всех остальных случаях в определении «без» есть некоторое лукавство — фундамента, вроде, и нет, но укреплять основание придется. В подобном качестве может использоваться:
глина;песок и гравий;щебень;валуны.
В первом случае глиназаполняет траншеи, как для ленточного фундамента, становясь опорой для стен.
Для щебнянужно рыть котлован и дренажные траншеи, отводящие воду. Но в итоге получается достаточно прочное и сухое основание, ведь поверх щебня кладется рубероид или другой гидроизолятор.
Песок и гравийобразуют ту самую подушку, которая кладется под фундамент, но здесь обходится без последнего. Делается так же, как из щебня.
Валуны— прекрасное основание. Но котлован рыть придется.
Камни выкладываются по его стенкам и скрепляются цементным раствором. Между стенками насыпаются мелкие камни. Поверх делается ростверк.
Плитный фундамент для бани
Применяется на любых грунтах, в том числе на плывунах и торфяниках, при высоком уровне грунтовых вод. Не даёт усадку, стоек к морозному пучению. Но применять этот тип на крепких устойчивых почвах не имеет смысла.
Представляет собой железобетонную плиту на искусственно созданном основании. Это «плавающая» конструкция: подвижки грунта при замерзании-оттаивании происходят вместе с плитой.
Заливка фундамента под баню в виде плиты позволяет расположить его над поверхностью грунта, при этом сама плита будет играть роль цоколя. Если разместить её ниже точки промерзания, это будет пол подвала, утопить в грунт – будет полуподвал.
На слабых грунтах песчано-гравийная подушка обязательна. Если грунтовые воды близки к поверхности, сначала засыпают щебень, затем песок слоем по 10 см. Их трамбуют и разделяют – во избежание смешивания – геотекстилем.
На большеразмерных фундаментах для большей жёсткости рекомендуется 10-сантиметровый слой тощего бетона. Подушку закрывают гидроизоляционными материалами не менее чем в 2 слоя.
Плита имеет толщину до 25 см. В зависимости от этого формируют арматурный (d 10-16 мм) каркас так, чтобы он был полностью скрыт в бетоне. Стержни вяжут или сваривают.
После этого собирают опалубку и производят заливку бетоном М300 с водопроницаемостью не менее W8 и морозостойкостью F200. Выравнивают бетон по заранее установленным маякам: горизонтальность можно обеспечить только так.
Выдерживают бетон под плёнкой не менее 2 недель с проливом в течение первой недели.
В последнее время в коттеджном строительстве получил распространение такой вид, как утеплённая шведская плита. По песчано-гравийной основе укладывается жёсткий утеплитель толщиной до 200 мм. В местах опирания стен и перегородок его толщина – до 100 мм. Если в бане планируется тёплый пол, то такая конструкция себя оправдает.
Недостатки: высокая стоимость и трудоёмкость. Невозможность заливки на склонах: плита может съехать вместе с баней.
Технология возведения
Технология, по которой проводят установку столбчатого фундамента на блоках 20х20х40, предусматривает такие шаги:
Давайте рассмотрим отдельные этапы.
Подготовка к укладке
На этапе подготовки следует выполнить следующие работы:
Когда все будет окончено, можно приступить к земляным работам.
Установка опор
Монтаж производят по такому алгоритму:
- Сделайте полушку из щебня и песка.
- Обязательно увлажните ее и после утрамбуйте.
- Теперь можно заняться кладкой блоков поверх цементного раствора.
- Обязательно следите за правильностью кладки.
- Стыковые швы затрите.
Теперь можно вводить опоры до нужной высоты над нулевой отметкой.
Гидроизоляция
Для осуществления работ по гидроизоляции можно:
- Обмазывать поверхности фундамента составом битума.
- Защитить стенки основание рубероидом (листовым).
Столбчатый фундамент из кирпича: тонкости строительства
На столбчатый фундамент из кирпича для бани распространяется общее правило: весь цикл строительства надо завершать до зимы.
Нельзя оставлять опоры без нагрузки до весны – процессы, протекающие в грунтовых слоях, могут деформировать их до такой степени, что дальнейшее использование построенных столбиков станет невозможным.
Следовательно, важно не только знать, как сделать столбчатый фундамент под баню, но и вовремя начать процесс его возведения
Какой тип кирпича можно использовать
Какой попало кирпич на сооружение опорных столбиков не годится. Силикатный (белый), пустотелый, облегченный – все эти виды кирпича на фундамент не подойдут, даже если вы строите совсем крохотную баньку.
На сооружение столбиков пригоден только полнотелый обожженный красный кирпич. Он достаточно прочен, чтобы выдержать нагрузки в течение десятилетий
К тому же данный вид кирпича характеризуется низкой влагопроницаемостью, что особенно важно при строительстве заглубленных столбчатых фундаментов
Еще один параметр, на который следует обратить внимание – морозостойкость кирпича. Данная цифра говорит о том, сколько циклов промерзание/оттаивание может выдержать марка. Расшифровать параметр очень легко: сколько циклов, столько и лет службы
Если, например, производитель указал морозостойкость 35, следовательно, его продукция должна служить не менее 35 лет
Расшифровать параметр очень легко: сколько циклов, столько и лет службы. Если, например, производитель указал морозостойкость 35, следовательно, его продукция должна служить не менее 35 лет.
Несущую способность кирпича можно определить по его маркировке: М-100, например, выдерживает нагрузку 100 кг/кв. см. Для легкой бани этого вполне достаточно.
Глубина заложения
При строительстве столбчатого фундамента под баню глубина заложения кирпичной опоры может быть небольшой – до 500 мм – или превышать отметку промерзания грунта. Все зависит от геологических особенностей участка строительства. Если грунты подвержены морозному пучению, придется закапывать столбики глубоко.
Например, в Московской области глубина промерзания составляет 140 см, а в Омкой – 220 см. В южной части РФ (Ставрополье, Нальчик и пр.) грунты промерзают всего на 60 см, так что в этих регионах заглубленные фундаменты мало отличаются от мелкозаглубленных.
Схема устройства мелкозаглубленной опоры из кирпича
Под каждую опору роется яма конической формы, размеры которой составляют:
- верхняя часть — 1000х1000 мм;
- нижняя часть — 500х500 мм;
- глубина – 550 мм + 150 мм на устройство подушки.
Подушка устраивается следующим образом: на дно ямы насыпается песок с уплотнением. Песчаный слой накрывается рубероидом: таким нехитрым приемом кирпич защищается от влаги, проступающей снизу сквозь подушку.
По углам бани и в местах пересечения стен устанавливаются столбики в два кирпича, Между ними сооружаются промежуточные опоры в полтора кирпича с шагом 1,5-2 метра.
Кирпичную кладку можно упрочнить, проложив через каждые три – четыре ряда арматурную сетку. По завершении возведения опор производится обратная засыпка грунта с обязательным послойным уплотнением.
Для защиты столбика от поверхностных вод вокруг него устраивается отмостка.
Кирпичный столбик выводится на 150-200 мм выше поверхности земли и обмазывается горячим битумом. Кроме того, верхний торец каждой опоры накрывается рубероидом.
Кирпичный столб на керамзитоцементной подушке
Можно под кирпичный столбик устроить мощную армированную подушку из смеси керамзита и цементного раствора.В этом случае из кирпича кладется лишь наземная часть опоры:
- выкапывается яма с размерами в плане 600 х 600 мм глубиной от 800 до 900 мм. На глинистых почвах можно ограничиться глубиной от 500 до 700 мм;
- если на участке грунт не песчаный, на дно ямы насыпается песок на высоту 200 мм;
- в песчаный слой вбиваются арматурные стержни: их верхние торцы не должны выступать выше поверхности земли;
- все оставшееся пространство ямы засыпается смесью керамзита и жидкого раствора, состоящего из двух частей песка и одной – цемента марки М-400. На слабых грунтах в яму предварительно устанавливается опалубка из досок;
- как только подушки застынут, можно приступать к кладке кирпичной части опор.
Такой способ применяется для возведения бани из бруса на столбчатом фундаменте.
Фундамент под баню на винтовых сваях
Значительно упростить работу по устройству надежного фундамента под баню можно с помощью винтовых свай, которые можно использовать вместо столбчатого фундамента на проблемных грунтах.
Причем винтовые сваи обойдутся дешевле свай и установить их можно самостоятельно практически на любую глубину. И сделать по трудозатратам это будет гораздо легче чем применяя другую конструкцию основания.
Расчёт и монтаж винтовых свай
Винтовые сваи закручиваются силами 2 человек, имеют большую площадь опоры, не подвержены коррозии, благодаря оцинковке трубы снаружи. Несущая способность на одну сваю от 1 тонны. Для бани нужно не менее 10 свай и для небольшой бани из бруса или бревна 10 свай хватит. Несущую способность трубы можно увеличить заливкой внутрь бетона и установкой винтовой сваи, рассчитанной на большую нагрузку.
Как и варианте со столбчатым фундаментом, цоколь можно оставить открытым, зашить листовым ЦСП, прямым шифером или связать сваи ленточным фундаментом, чтобы капитально закрыть цоколь и равномерно распределять нагрузку на фундамент.
Выбор материала для столбчатого фундамента под баню
Для устройства столбов можно воспользоваться любыми материалами с достаточной несущей способностью. Чаще всего применяются:
- бревна, обработанные антисептиком. Обычно их перед установкой обжигают. Это дешевый и простой в исполнении фундамент, но с очень низкой долговечностью, не больше 5 лет;
- железобетонные балки;
- полые металлические или асбоцементные трубы. Их после установки заливают бетоном;
- кирпич, камень;
- бетонные, бутобетонные блоки.
Столбы ставят под углами дома, в точках пересечения стен, в местах повышенных нагрузок и связывают ростверком, чтобы они не разъезжались при горизонтальных подвижках, а также для того, чтобы тяжесть сооружения распределялась на все опоры равномерно. Для устройства ростверка в зависимости от материала бани подойдут монолитный армированный бетон, бревно или брус, металлические профильные трубы.
Пристройки (крыльцо и др.) отделяют от основного сооружения деформационным швом, т.к. у них другой вес и осадка.
Блочные и кирпичные столбы
Рекомендуемое сечение кирпичного столба – 38 на 38 сантиметров или 50 на 50, бутобетонного – 60 на 60. Шаг между столбами – от полутора до 2,5 метров. При шаге свыше двух метров между основными столбами ставят дополнительные с меньшей толщиной. Например, если основной столб 38 на 38, дополнительный делают 38 на 25. Глубина погружения подошвы – от 0,5 до 0,7 метра.
Порядок действий:
- Насыпать на дно ямы 15 см крупного песка.
- Пролить водой, чтобы уплотнить.
- Уложить кирпичи или блоки на цементный раствор.
- После укладки затереть швы, поверхность блоков оштукатурить.
Асбоцементные трубы
Для столбов используются трубы сечением 20 сантиметров. Ширина ям под них – 25 см, глубина – уровень промерзания почвы плюс 40 см. Шаг между столбами полтора метра. Их устанавливают по периметру бани и (с таким же шагом) под несущими внутренними стенами. Порядок действий:
- Выкопать ямы (или пробурить садовым буром).
- Насыпать на дно песок, толщина слоя – 20 сантиметров. Пролить водой и утрамбовать.
- Отрезок трубы должен быть на 40 см больше, чем глубина ямы. Резать можно болгаркой с диском по бетону.
- Перед установкой обернуть трубу рубероидом.
- Установить в яму.
- Засыпать нижнюю часть ямы (40 см) щебенкой.
- Залить в нижние полметра трубы бетон.
- Приподнять трубу, позволить бетону растечься по дну. Опустить трубу, вдавить в бетон. Выровнять по вертикали.
- Засыпать яму мелким гравием.
- Поместить в трубу несколько арматурных прутков, залить бетоном до верха. Утрамбовать, спустить куском арматуры воздух.
Преимущества устройства столбчатого фундамента
Поскольку баня представляет собой относительно нетяжелое по общепринятым меркам сооружение, будет более чем достаточно подвести под ее пол всего несколько опор.
Одно из основных достоинств столбчатого основания под пол в бане заключается в возможности его использование на сложном рельефе (например, в холмистой местности). Самым популярным вариантом при этом оказывается не основание на винтовых сваях, а на опорах из железобетона. Для них часто монтируется несъемная опалубка.
Все свои неоспоримые преимущества фундамент столбчатого типа демонстрирует в ситуациях, когда используется для возведения рубленых или брусчатых бань такого размера, который не предполагает наличие между основными опорами дополнительных перемычках.
Несмотря на простоту конструкции описываемого основания, его не рекомендуется монтировать своими руками, если строительство ведется на слабых грунтах с использованием тяжелых строительных материалов (например, кирпича).
Следует понимать, что выбор в пользу столбчатого фундамента потребует отказаться от строительства цокольного этажа, что, впрочем, в случае с банями не особенно значимо.
Начинать устройство основания следует с подготовки участка. Первым делом следует подготовить территорию, и произвести ее разбивку
При этом очень важно следить заранее разработанному плану будущего здания
Расчет материалов на заливку фундамента
От выбранной внутренней планировки бани напрямую зависит конфигурация ленточного основания, а от нее – расход материалов. В случае с баней 3х4 м вариантов внутренней планировки бани немного – мы их покажем, а вы выберете актуальный для вашего случая. Фундамент будем заливать бетоном 200-й марки – для компактной бани указанных габаритов вполне хватит.
В нашей местности грунт промерзает на 80 см. Ленту закладываем на 20-30 см глубже указанного значения. Возьмем 110 см. Ширину ленты (А) приравниваем к 3 м, длину (В) – к 4 м, высоту (С) – к 110 см, толщину (D) – к 40 см. В зависимости от планировки, в расчетах будут появляться новые величины. Их дополнительно опишем в соответствующих разделах.
Расчетные данные
Первый вариант планировки
Опора для бани, состоящей из одного помещения. Выглядит данный фундамент так.
Опора для бани, состоящей из одного помещения
Расчет для ленты выглядит следующим образом (уже с учетом 10-сантиметровых запасов с каждой стороны).
Расчет
Рекомендованные характеристики и требуемое количество элементов армирующего каркаса отражено на следующем изображении.
Рассчитываем арматурный каркас
Расчет опалубки
Второй вариант планировки
Более распространенная внутренняя конфигурация бани. Состоит из парилки, помывочной и предбанника/комнаты отдыха.
В этом примере появляется дополнительный элемент, отмеченный как Е. Суммарная длина его составных элементов – 4 м.
Чертеж фундамента выглядит так.
Фундамент под баню с двумя помещениями
Расчет ленты
Рассчитываем арматурный каркас
Аналогично для опалубки
Рассматривать другие варианты планировки для бани 3х4 м бессмысленно – выше были представлены наиболее рациональные способы распределения доступного пространства.
Особенности основания в зависимости от типа основного строения
Важную роль при выборе материала для основания играет тип основной конструкции здания, в данном случае, бани. Огромный выбор представленных на рынке материалов и моделей делает этот выбор довольно сложным.

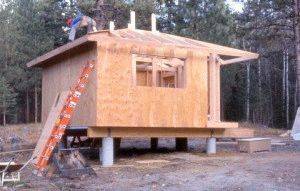

Стоит отметить, что при всей мощности и надежности ленточных фундаментов, они более актуальны для тяжеловесных блочных или кирпичных конструкций. При возведении более легковесных строений эти основания становятся малопригодными. Так столбчатый фундамент для каркасной бани – это самый идеальный вариант. При простоте возведения и достаточной прочности этот тип конструкций дает еще и существенную материальную экономию.
При планировании бани из других материалов становится возможным рассмотреть и другие типы основания. Так для брусчатых и бревенчатых строений вполне пригодны и ленточные варианты из бутобетона. Однако такие конструкции более массивны, их устройство сопряжено с необходимостью применения специальных инструментов и особой строительной техники. Все это, в свою очередь, чревато дополнительными затратами средств и времени.
Возведение основания для бани
Именно поэтому для бани из бруса также часто выбирают столбчатые варианты фундамента. При этом для брусчатых построек могут использоваться варианты, которые применялись еще во времена Древней Руси. Речь идет о фундаменте из крупных обыкновенных камней, подкладываемых один на другой в проекции углов бани и в области стен. Выложенные камни превращают в монолит путем заливки специально приготовленной бетонной смеси.

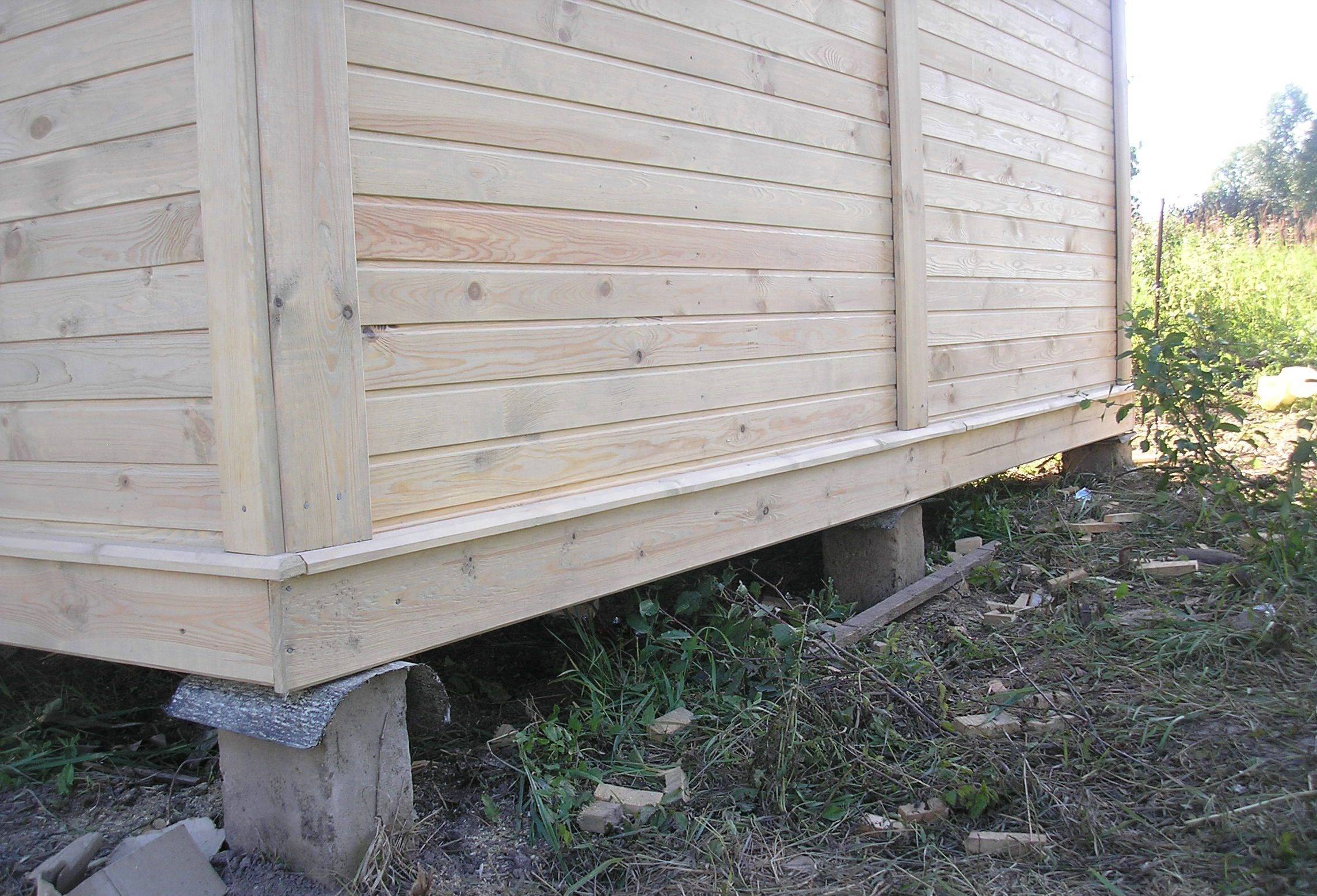

В случае, когда предпочтение отдается современным технологиям, при возведении каркасных или брусчатых бань можно остановить выбор на кирпичных, бетонных блоках или асбестовых трубах. Сегодня достаточной популярностью пользуется столбчатый фундамент для бани из блоков. При этом жесткость и прочность структуре придают при помощи заполнения железобетонным строительным раствором, укрепляя тем самым армирующий каркас.
Самостоятельное изготовление блоков для столбчатого основания
При малом бюджете строительства или при возведении незначительных построек использование блоков 20*20*40 см заводского изготовления становится экономически невыгодным. В этом случае можно изготовить блоки своими руками. Для работы понадобятся:
- Специальная форма.
- Погружная виброустановка или простая лопаточка.
- Песчано-цементный раствор.
Технология изготовления блоков заключается в следующем:
Блоки для столбчатого фундамента
Таким образом, возведение столбчатого фундамента из блоков определенного размера доступно всем. Главное — провести правильные расчеты и соблюдать рекомендации специалистов.
От чего зависит выбор
Видов фундаментов, которые могут укладываться под баню, несколько. Однако перед тем, как определиться с видом, необходимо провести некоторый анализ, как самого строения, так и местности, на котором оно будет возводиться.
Итак, строение. Баня, которую строят для себя на даче, чаще всего не очень тяжелая и большая. Это, скорее всего, будет небольшое каркасное здание из предбанника, парилки и душевой. Каркасная баня отличается легкостью, поэтому фундамент не обязательно должен быть монолитным или ленточным. При этом общий вес не будет сильно изменен после установки мебели — редко в баню ставят тяжелые гарнитуры и кровати.
Планировка небольшой бани
Однако если вы строите огромную и большую баня, которую возможно планируете сдавать, то фундамент может ни в чем не уступать обычной основе под дом. Такие бани имеют не три помещения, а гораздо больше, при чем здесь может быть установлен бассейн, который при заполнении водой может весить больше тонны. Все эти нюансы следует учитывать при выборе фундамента.
Планировка большой двухэтажной бани
Если ваша баня – это не первая постройка на участке, то вы уже в курсе, какого вида у вас почва. На песчаных почвах, которые практически не дают усадки, можно устанавливать легкие фундамента. На глинистых или сыпучих почвах, которые особо часто распространены в районе рек и озер, лучше поставить ленточный фундамент, как менее подвижный.
Опалубка для столбчатого фундамента из рубероида: плюсы и минусы, монтаж
Материалы для изготовления
Схематическое изображение столбчатого фундамента
Перед тем как перейти к описанию технологического процесса, необходимо сказать несколько слов о том, какие материалы при этом стоит использовать.
- Камень. Этот натуральный материал прочен и устойчив к воздействию самых неблагоприятных факторов, но при этом стоит учитывать, что его использование неизбежно влечёт за собой общее удорожание конструкции.
- Кирпич. Достаточно доступный материал, обладающий положительными характеристиками. Однако не всякий кирпич подойдет для устройства фундамента.
- Бетонные блоки. Также доступны, но благодаря, как правило, большим размерам, по сравнению с кирпичом, их применение позволяет сократить время строительства.
- Трубы. В данном случае речь идёт об асбоцементных трубах, которые для достижения ими требуемой прочности, заполняются цементным раствором.
На что еще обратить внимание?
При обустройстве опорно-столбчатой основы на пучинистых грунтах ни в коем случае не стоит оставлять на зимний период без нагрузки. Это может привести к неисправимым деформациям и напрасно потраченным финансовым и временным ресурсам. Таким образом, заливать фундамент для бани и устанавливать стеновую конструкцию со стропильной системой нужно в один год.
Для равномерной прочности бетонного состава следует равномерно увлажнять его несколько раз за неделю. Нужные прочностные характеристики будут достигнуты только через месяц, в течение которого он не должен испытывать какие-либо нагрузки. Часть фундаментной основы, которые находится над поверхностью земли, следует плотно накрыть пленкой.
Оплошности при строительстве
Непрофессионалы в области строительства допускают ошибки при возведении основания бани. Явным дефектом столбчатой основы является неравномерность его проседания. Это может возникнуть, если расчеты глубины закладки фундамента проведены неправильно. Проседает основа и при неодинаковой нагрузке на опоры платформы.
Специалисты не рекомендуют делать фундамент, отличный от основания общего объекта. Опоры основания должны иметь одинаковую величину заглубления.
Дилетанты могут не учесть при работах особенности местности, однако, глубина промерзания и высота грунтовых вод очень важна.
