Пошаговая инструкция, как установить баню на винтовых сваях

Технология замены старого пола

Состоит из таких шагов:

Снимаются плинтуса. Делать это нужно аккуратно, чтобы не повредить доски. Пригодятся деревянные подкладки.
Постепенно выкручиваются саморезы из досок.
Проводится осмотр лаг, балок на наличие следов плесени, грибка. Зараженные, гнилые элементы извлекаются.
Демонтируются лаги. Места со сколами обрезаются, шлифуются.
Нижняя часть стен, что была под плинтусом, обрабатывается антисептиком. Лаги, пригодные к повторному использованию, также обеззараживаются.
Теперь можно приступать к укладке нового напольного покрытия.

Фото: интерьер русской бани

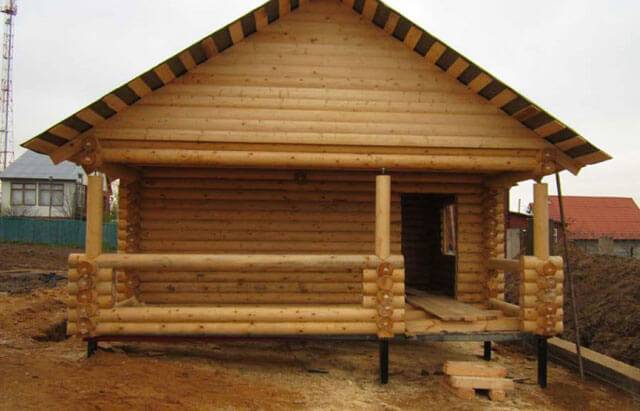

Подробное описание свайно винтового фундамента

Основу данного вида фундамента составляют винтовые сваи. Винтовая свая – это металлическая труба с заостренным нижним концом, на котором располагаются лопасти, ввинчивающиеся в грунт. Они обеспечивают возможность заглубления сваи в почву без бурения скважины. Для этого не требуются какие-либо средства строительной техники, а вполне достаточно усилий нескольких человек. Это значительно снижает стоимость винтового фундамента для бани или дома за счет экономии средств на аренду тяжелой строительной техники. В целом его себестоимость может быть на 30-50% ниже, чем фундамента столбчатого, ленточного или массивного типа.

Преимущество фундамента изготовленного из винтовых свай по сравнению с бетонным фундаментом любого типа заключается в малых затратах времени и труда на изготовление свайного фундамента при сравнительно небольшой стоимости и большом сроке эксплуатации.

Фундамент для бани на винтовых сваях не деформируется при сезонных изменениях грунта.

Сейсмическая опасность тоже не помеха для свайно винтового фундамента. Устойчивость постройки при землетрясении будет достаточно высокой.

Кроме того, баня на свайном фундаменте может быть построена на участке, имеющем неровный рельеф, даже на скалистом склоне. Это позволит сделать из обычной бани или любой другой надворной постройки дополнительный элемент ландшафтного дизайна.

Главное, обустраивая винтовой фундамент для бани, тщательно соблюдать все технологии его возведения. Только в этом случае дом или баня на свайном фундаменте будут стоять в течение долгого времени, не создавая лишних проблем своему владельцу.

Пошаговая инструкция

Недостаточная для монтажа теплоизолятора толщина половых балок предполагает фиксацию перпендикулярных добавочных брусков. Под утеплитель следует уложить гидроизоляционную прослойку. В мойке и парилке организуется бетонная стяжка со сливным наклоном.

Нижняя теплоизоляция укладывается между балками, а верхний слой необходимо распределить в пространстве между добавочными брусками. Затем обязательно нужно настелить ещё один слой гидроизолирующей плёнки или мембранный материал, после чего устанавливается финишное покрытие.

Бетонные полы в парном и моечном банном помещении, возведённом с применением винтовых свай, следует утеплять только после полного затвердения стяжки на всей поверхности.

Этапы утепления бетонного пола в бане следующие:

Тщательная очистка поверхности бетонной стяжки от мусора и пыли.
Настил слоя рулонного гидроизоляционного материала.
Засыпка фракционного теплоизолятора в составе рабочей смеси, после полного засыхания которой заливается цементная стяжка. Применение на этом этапе плиточного утеплителя предполагает обязательную герметизацию всех межпанельных стыков монтажной пеной.

На заключительном этапе утепления банного пола необходимо застелить второй слой рулонного гидроизоляционного материала. Равномерность распределения нагрузки на поверхность пола обеспечивается настилом арматурной сетки. Для круглогодичной эксплуатации бани на сваях специалисты рекомендуют под отделку плиткой монтировать систему «тёплые полы», которая может быть представлена гидравлическим или электрическим инфракрасным вариантом.

Неоспоримые преимущества свайного фундамента представлены устойчивостью возводимой постройки, быстротой обустройства и ремонтопригодностью, длительным сроком службы и надёжностью, а также пригодностью для нестойких грунтов. Однако бани на таком фундаментном основании требуют грамотного подхода к вопросу утепления пола.

Планируя строительство бани, каждый стремится, чтобы она прослужила как можно дольше, а добиться этого можно только, соорудив надежный фундамент. Одним из наиболее востребованных и доступных типов фундамента является винтовой – о нем мы и расскажем далее в статье. К данному материалу также приложены фото и видео, иллюстрирующие основные этапы организации свайно-винтового фундамента.

Изобретение свайного фундамента принадлежит конструктору Александру Митчеллу, который впервые опробовал эту технологию при строительстве маяка в заливе Делавэр еще в 1850 году. Суть метода заключалась в том, что сваи не вбивались в толщу грунта, а завинчивались благодаря приданию одному из концов столба заостренной формы. Данный метод оказался не только действенным, но и прошел проверку временем, он применяется до сих пор.

Особенно активно свайными фундаментами стали пользоваться военные, чтобы размещать подвижной состав. Крайне актуальна такая технология и в труднодоступных областях. В частности в северных регионах почти отказались от столбчатых фундаментов и метода вбивания опор, заменив их винтовыми сваями.

Если говорить о РФ, то в некоторых областях, где климат особенно жесткий, винтовыми сваями пользуются, как наиболее приемлемым типом фундамента для жилого и промышленного строительства.

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

Лопата.
Рулетка.
Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
Болгарка с отрезным кругом.
Сварочный аппарат с электродами.
Оголовки для используемого размера свай.
Цемент и песок для изготовления бетона.
Колышки для разметки.
Лазерный уровень.
Покрытие для металлических деталей, защита сварных швов.
Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

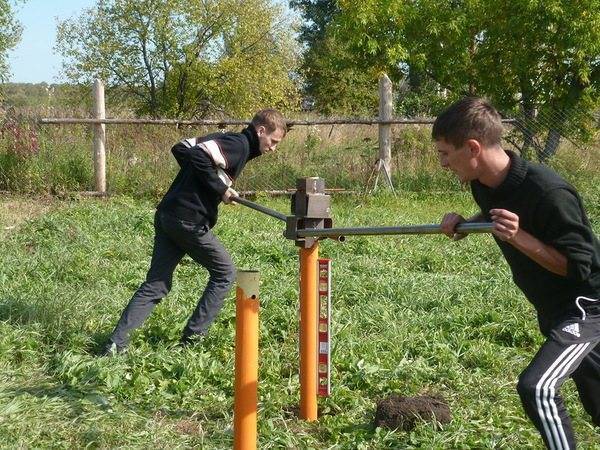

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

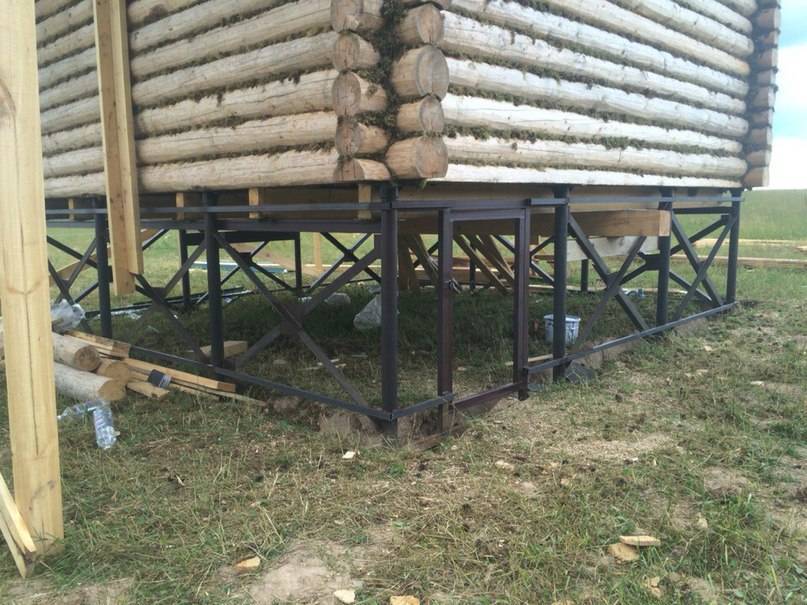

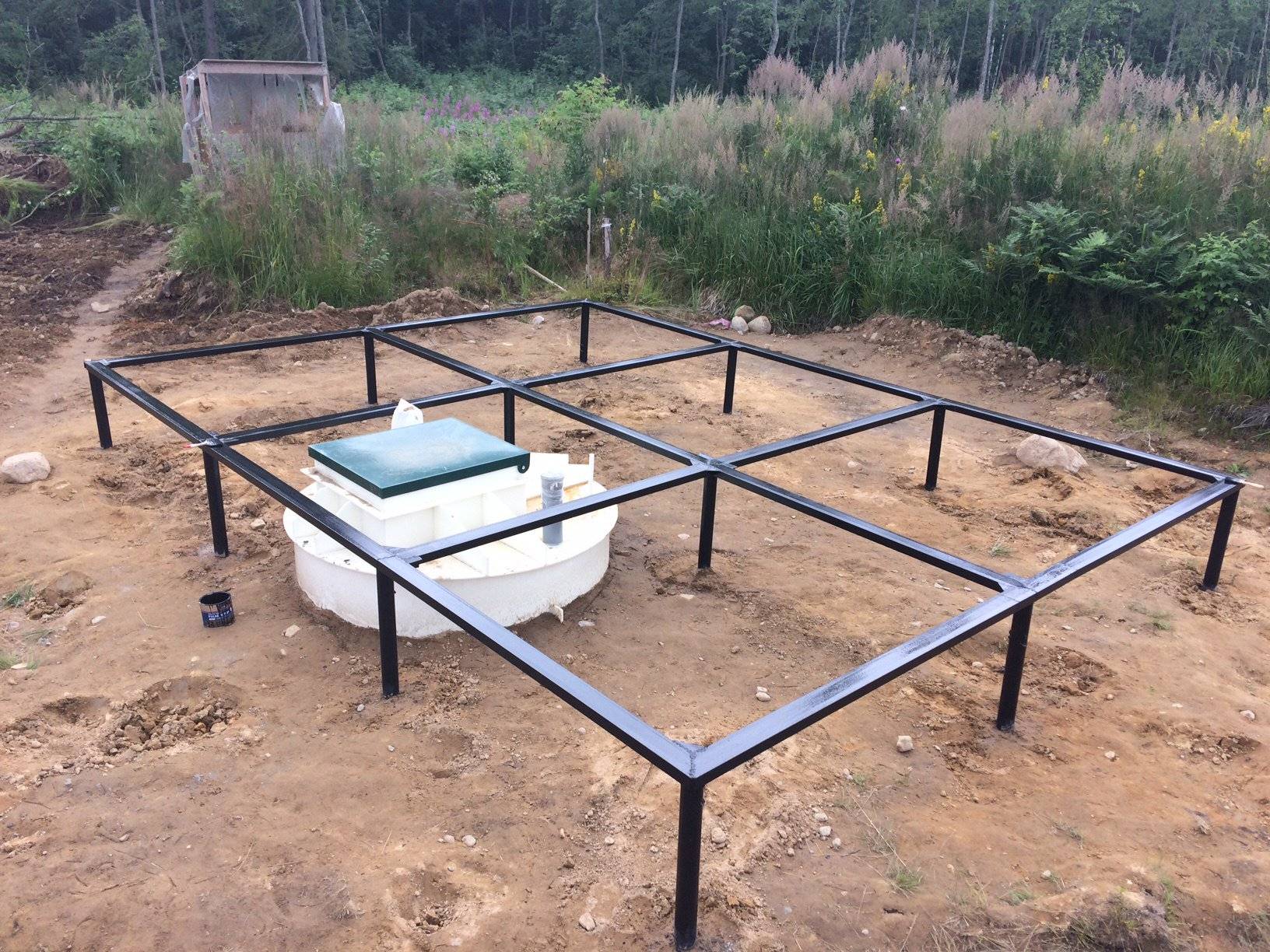

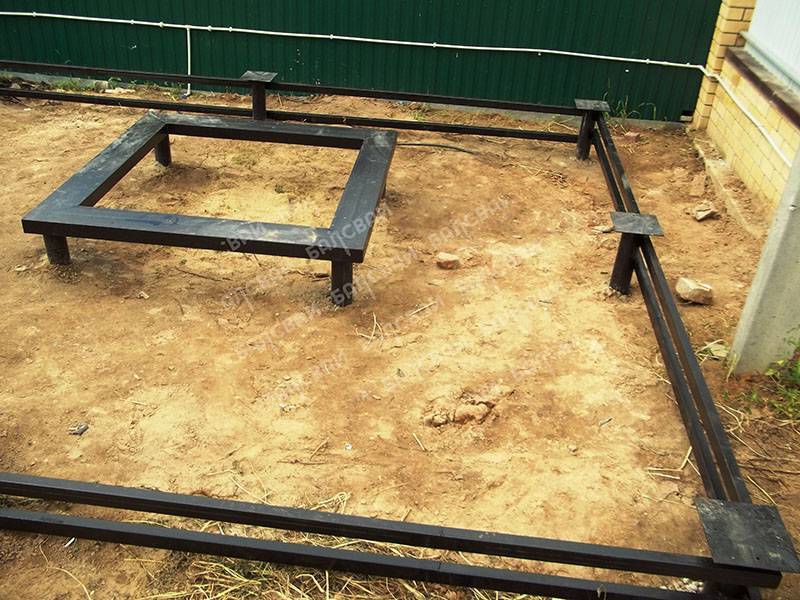

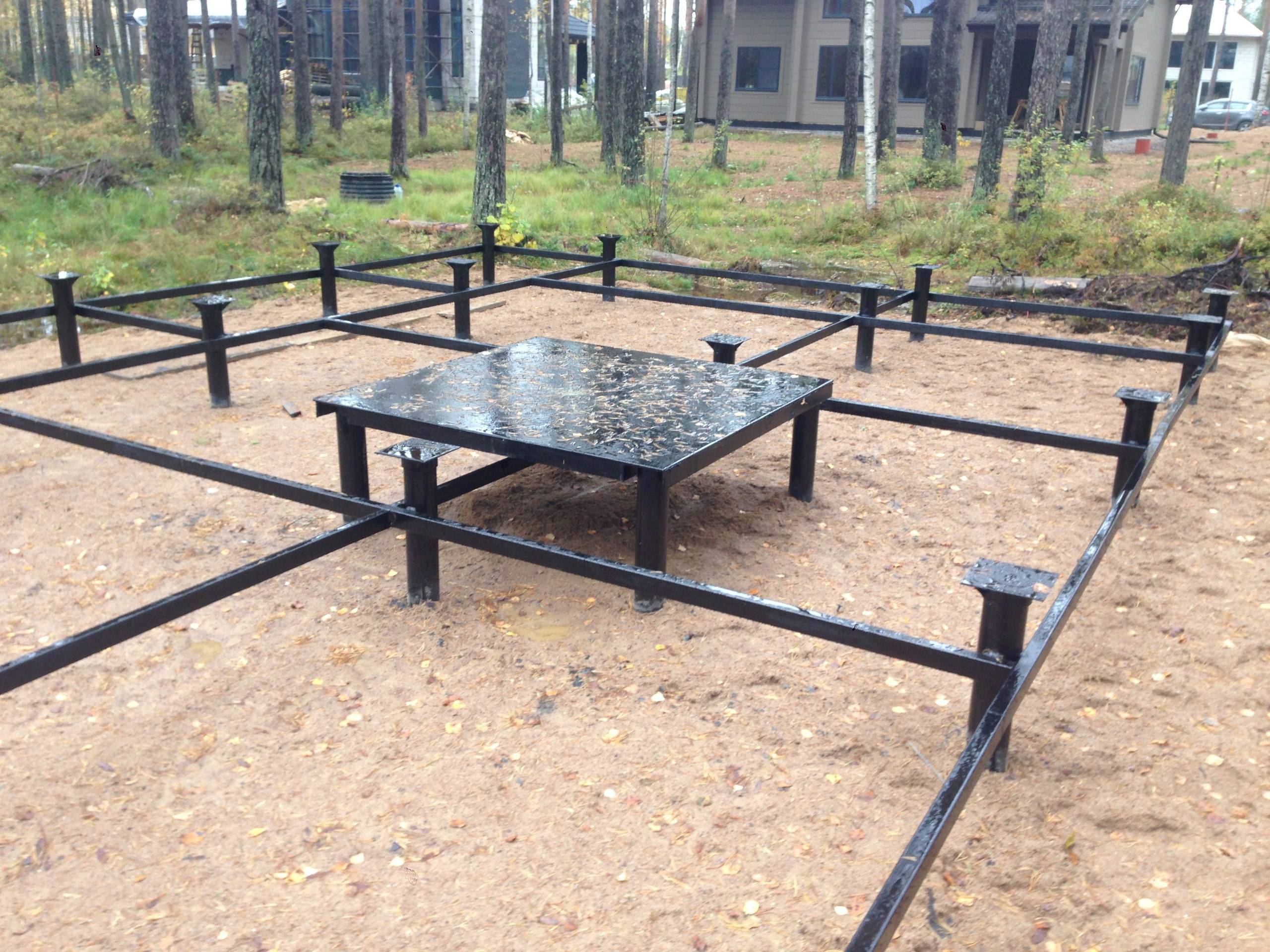

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

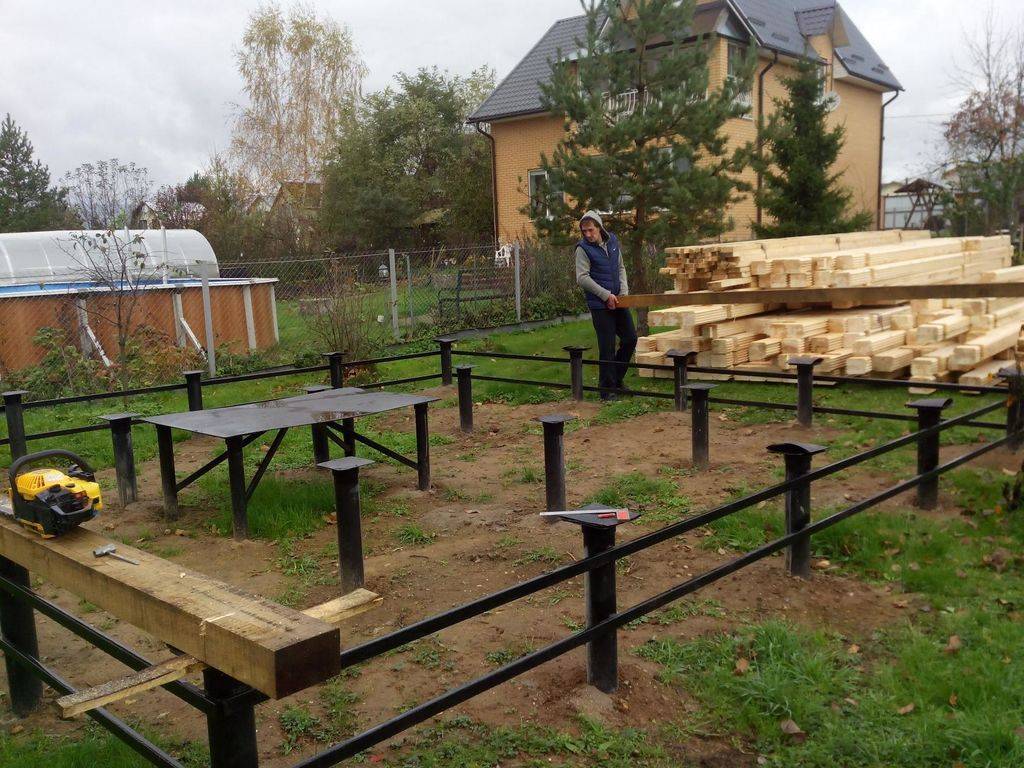

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

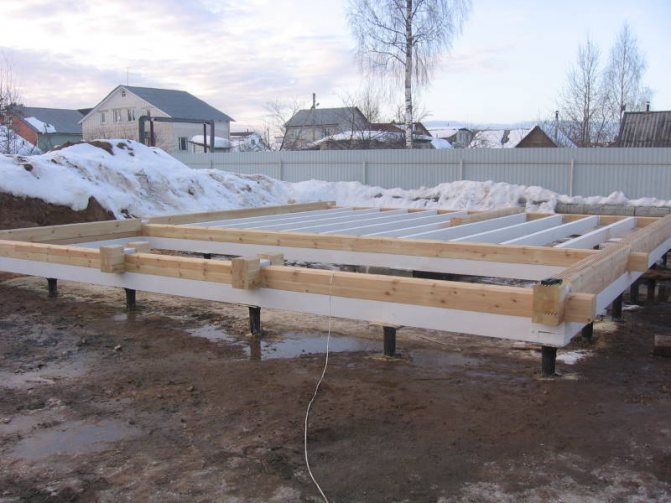

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Особенности фундамента на винтовых сваях

Как сделать слив в бане на винтовых сваях

Профилактические меры

Высоким уровнем влаги отличается баня на винтовых сваях, сделать пол недоступным для грибка и плесени, которые неизбежно появляются во влажной среде, помогут специальные профилактические меры. В процессе строительства все используемые элементы конструкции необходимо в несколько слоев покрыть специальным антисептическим составом.

Для того чтобы пол дольше не гнил, необходимо покрыть его антисептиком от грибка

В обязательном порядке следует применять также качественные гидроизоляторы. Это может быть рубероид или полиэтиленовая пленка. Указанные меры помогут увеличить срок службы конструкции, предохранят ее от гниения и преждевременного разрушения.

Схема гидроизоляции пола в бане

Если были замечены очаги гниения деревянного материала, необходимо всю конструкцию демонтировать. Поврежденные элементы нужно заменить.

Отделка цоколя и необходимость отмостки

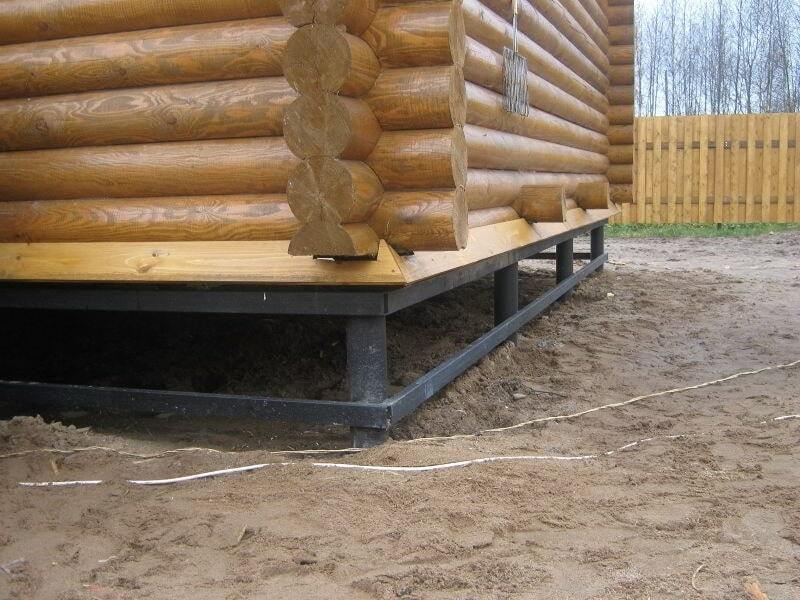

Основание с возвышенными над уровнем земли сваями требует дополнительной отделки цоколя. Такая отделка выполняет следующие функции:

Предотвращает продувание и «гуляние» ветра под полом первого этажа.
Защищает надземную часть опор от воздействия ветра и влаги.
Играет декоративную роль, делая строение на возвышенных опорах более привлекательным и привычным.

Для отделки цоколя чаще всего применяют два варианта:

Использование каркасных конструкций для отделки сайдингом или цокольными панелями. Преимущество этого метода – малый вес обшивки и высокая скорость монтажа.
Возведение фальш-цоколя из керамического или облицовочного кирпича, которые имеют высокую водостойкость. Такая отделка подходит для домов, возведенных из кирпича или других штучных материалов.

Завершающий этап возведения свайного фундамента – выполнение отмостки по всему периметру вокруг дома. Отмостка выполняется под углом не менее 5° в сторону от дома и служит для отвода стекающей с кровли дождевой воды от фундамента. Кроме этого, отмостка придает завершенность общей отделке и может использоваться в качестве дорожки вокруг дома.

Устройство пола в бане на винтовых сваях — инструкция

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства.

Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем.

В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.
