Особенности кирпичного сооружения
Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:
- печь;
- отделение для установки казана;
- мангал;
- барбекю;
- коптильный шкаф;
- отделение для укладки дров.

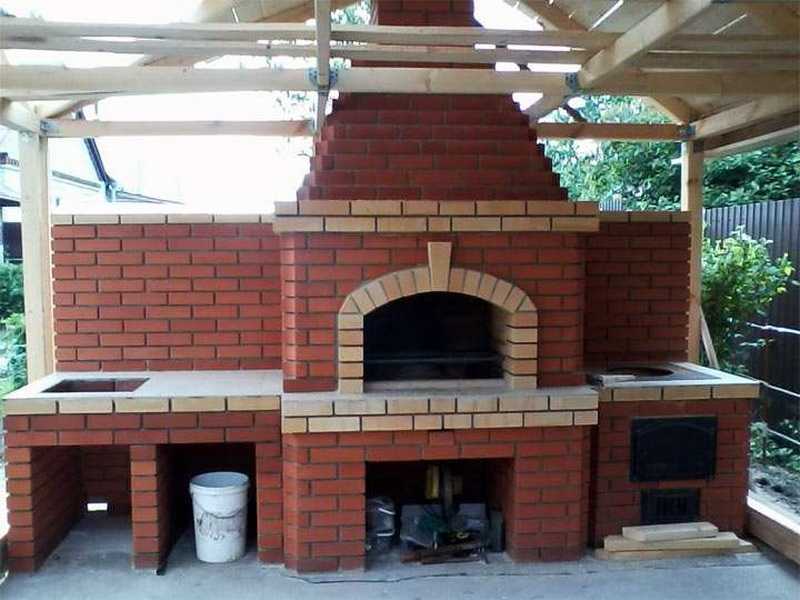

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.
При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.
Мангал из кирпича своими руками: пошаговая инструкция
Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.
Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

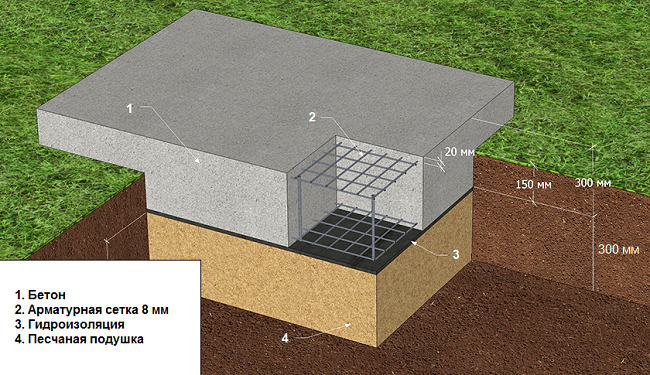

- Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.

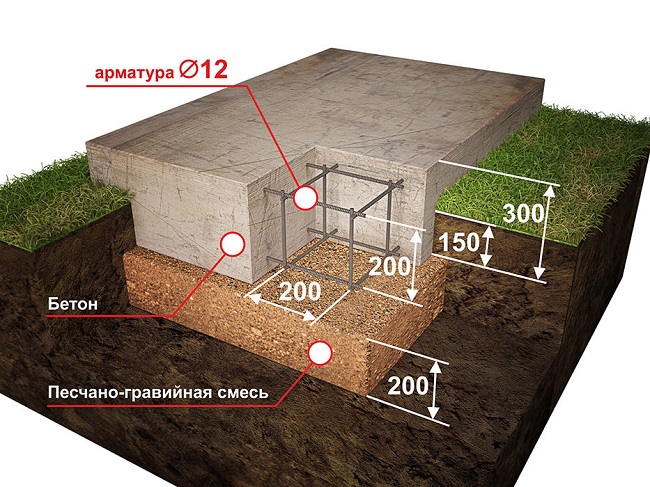

- Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
- Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
- Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
- Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
- Уложить вторую армирующую сетку и залить бетон до планируемого уровня.
После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).
Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

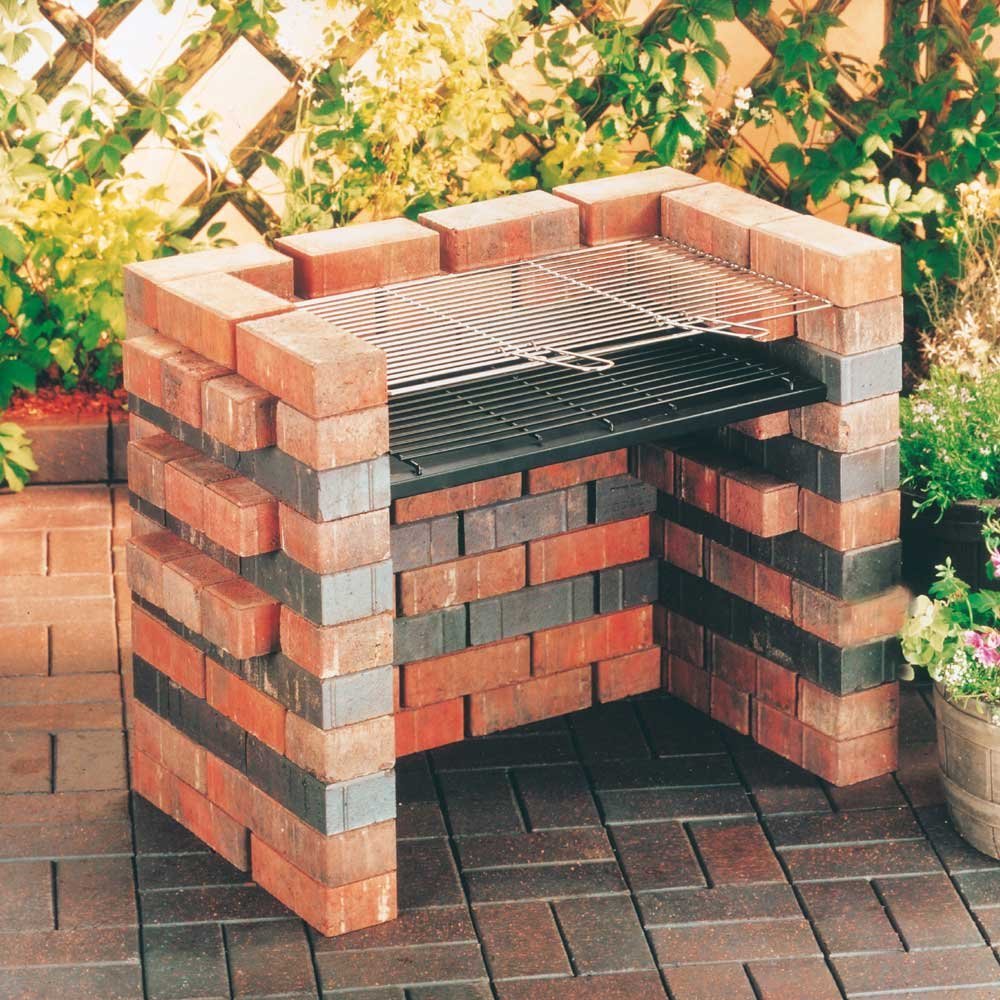

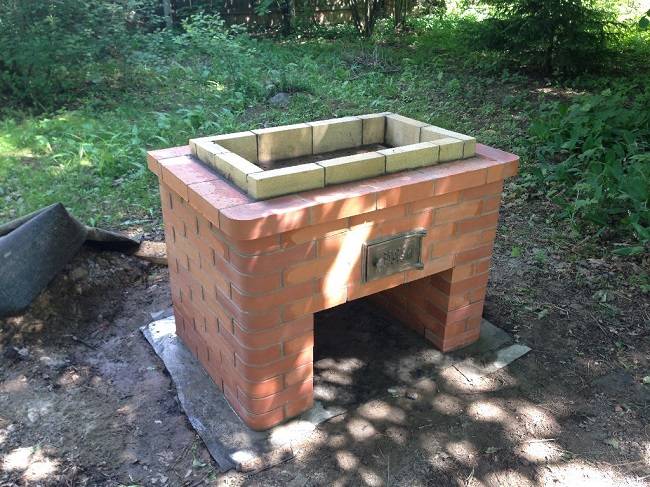

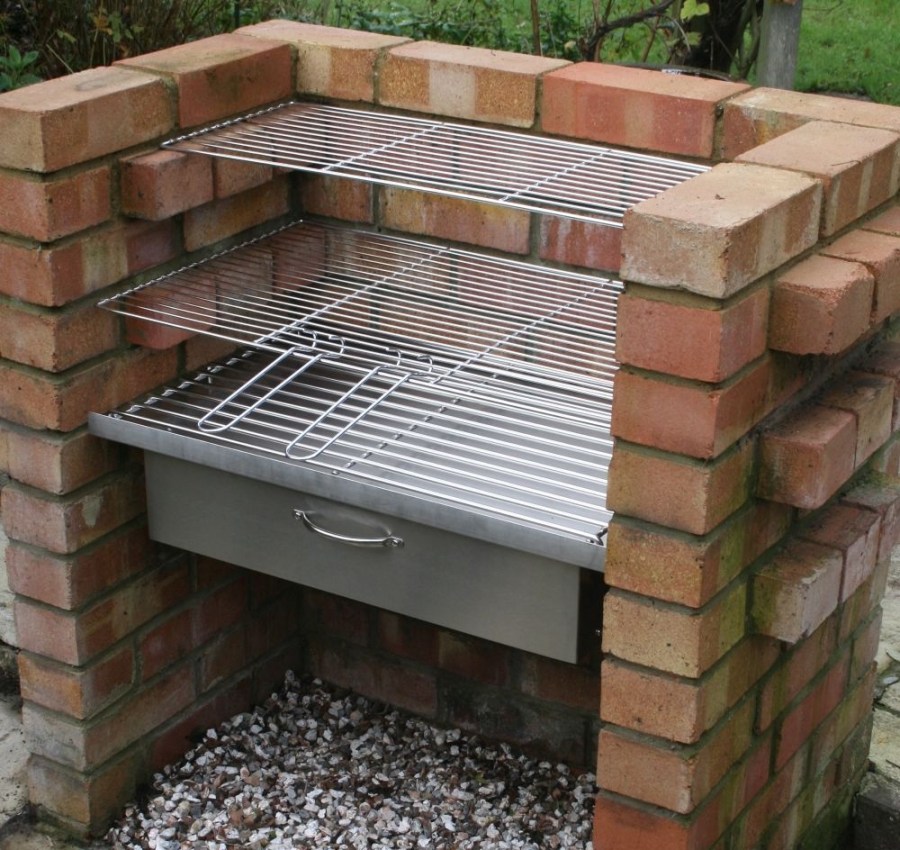

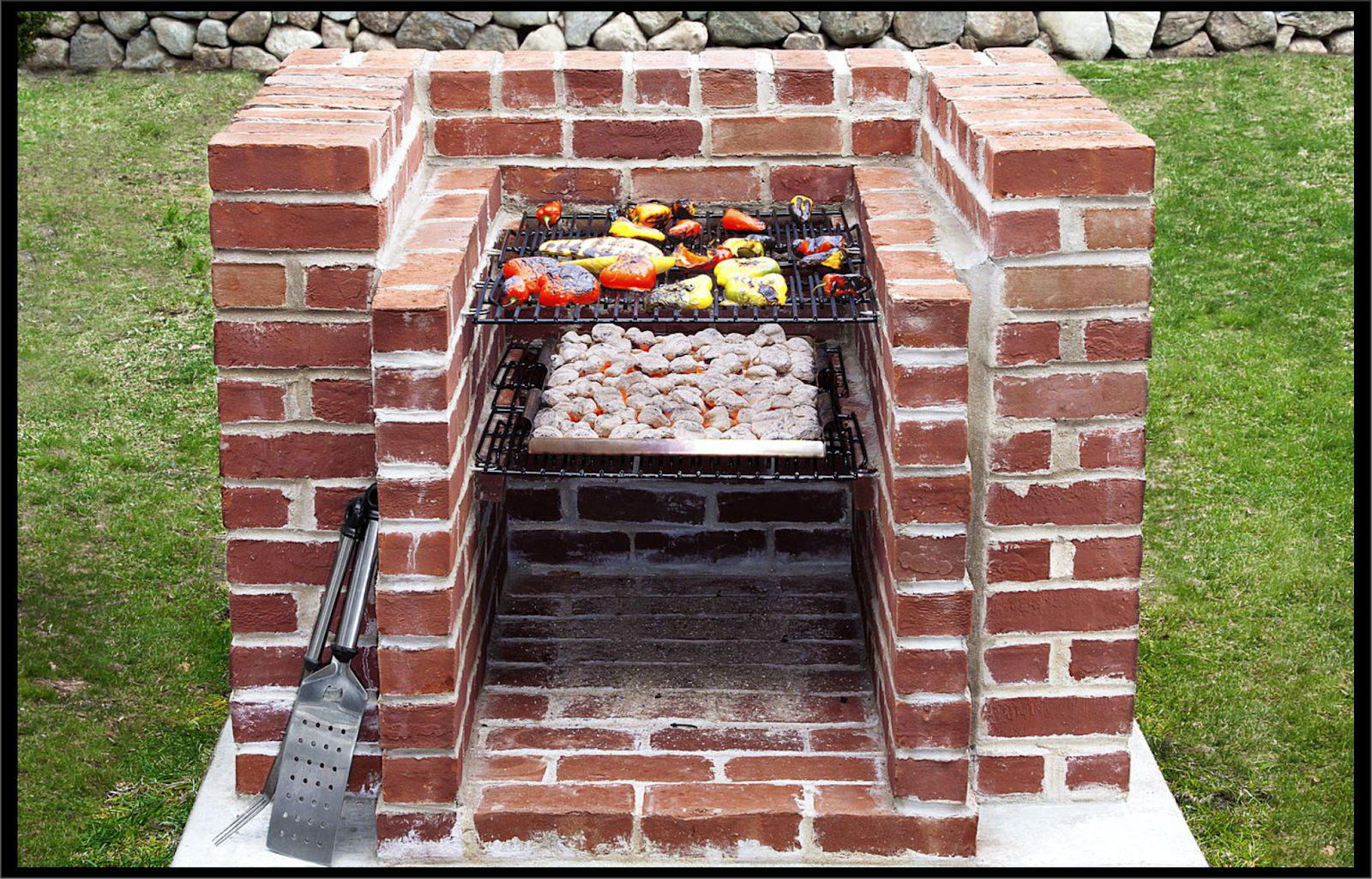

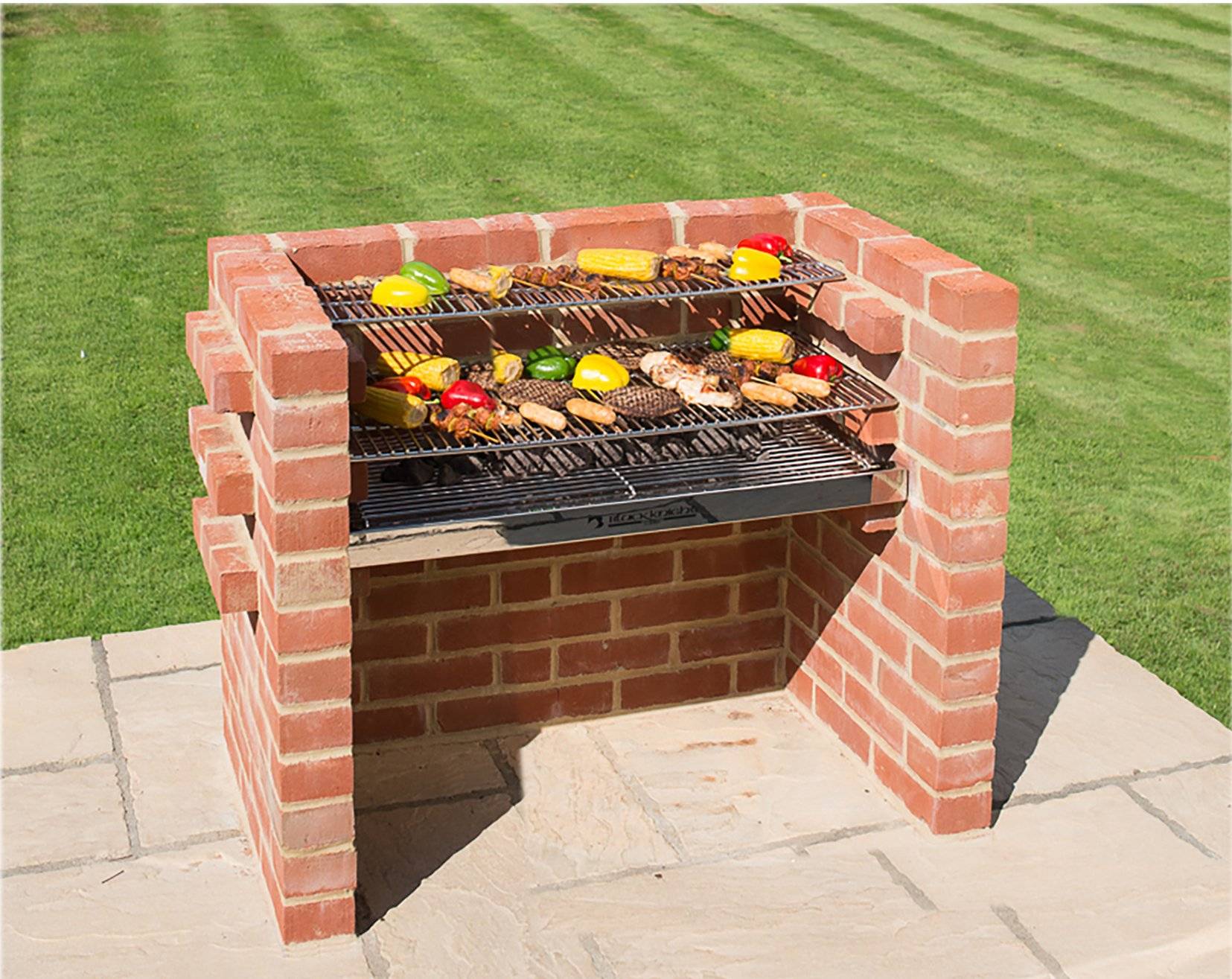

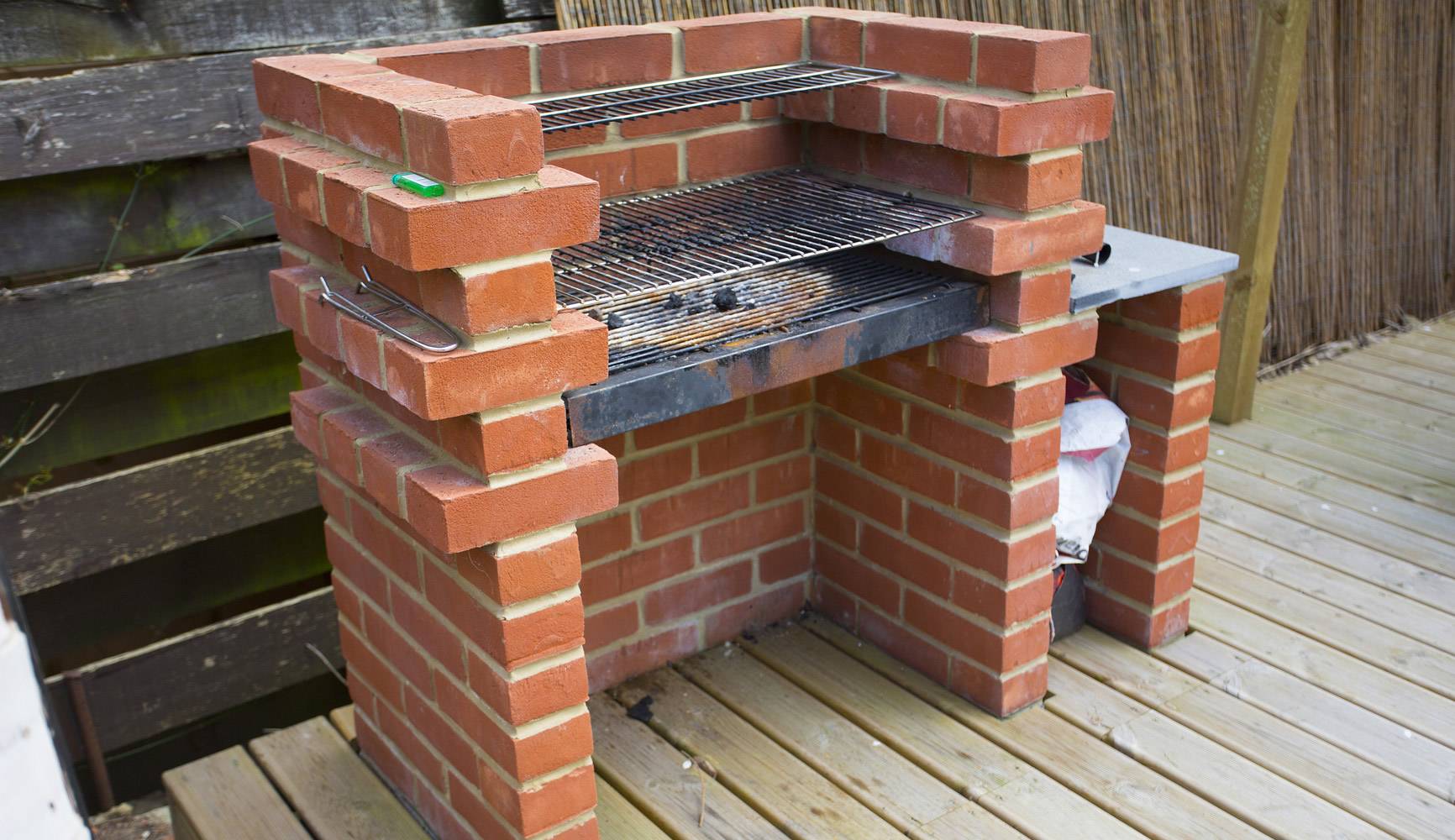

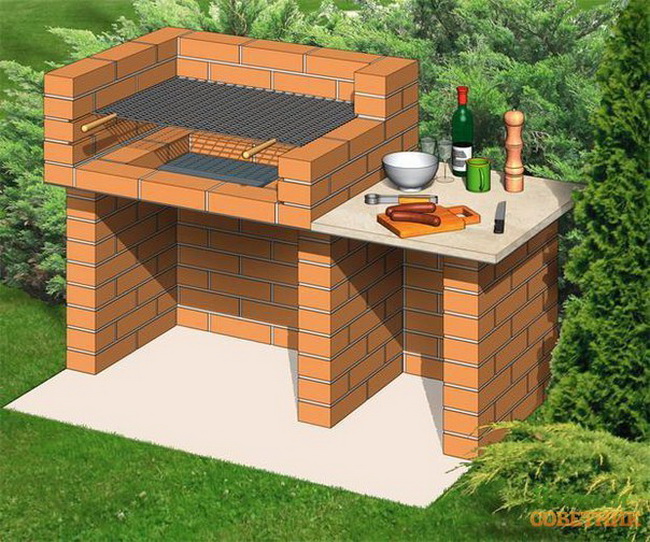

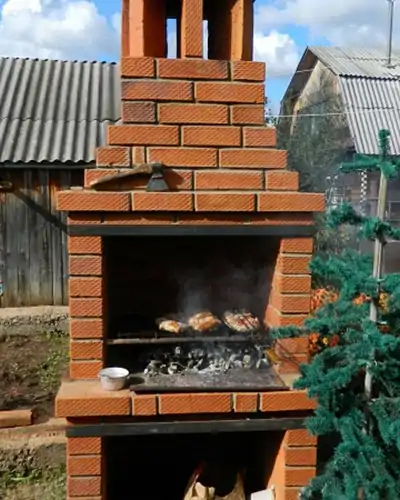

Простой мангал из кирпича
Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

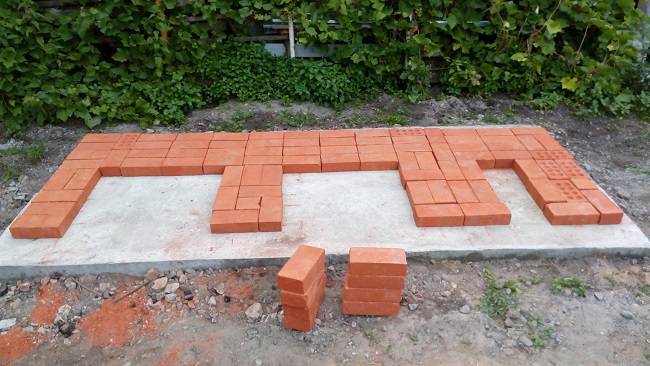

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.
Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

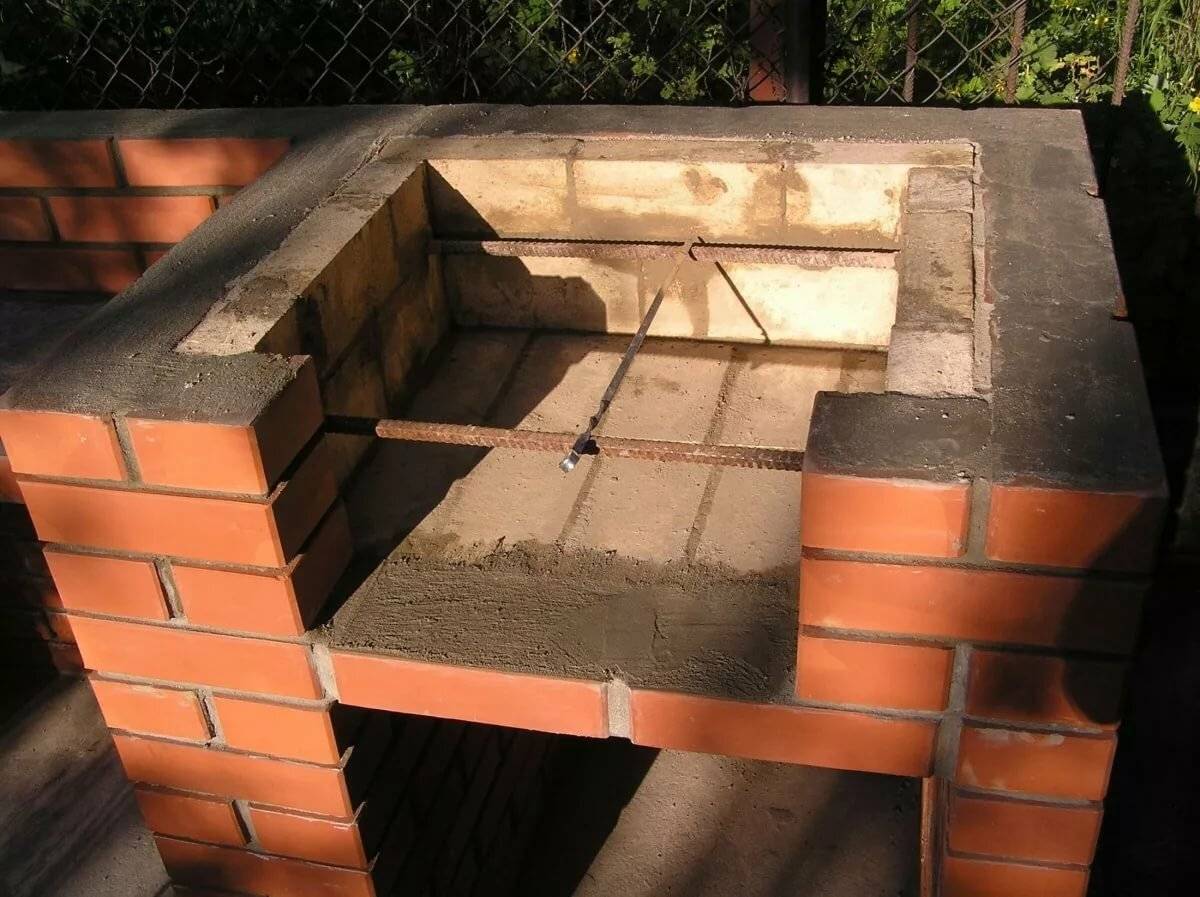

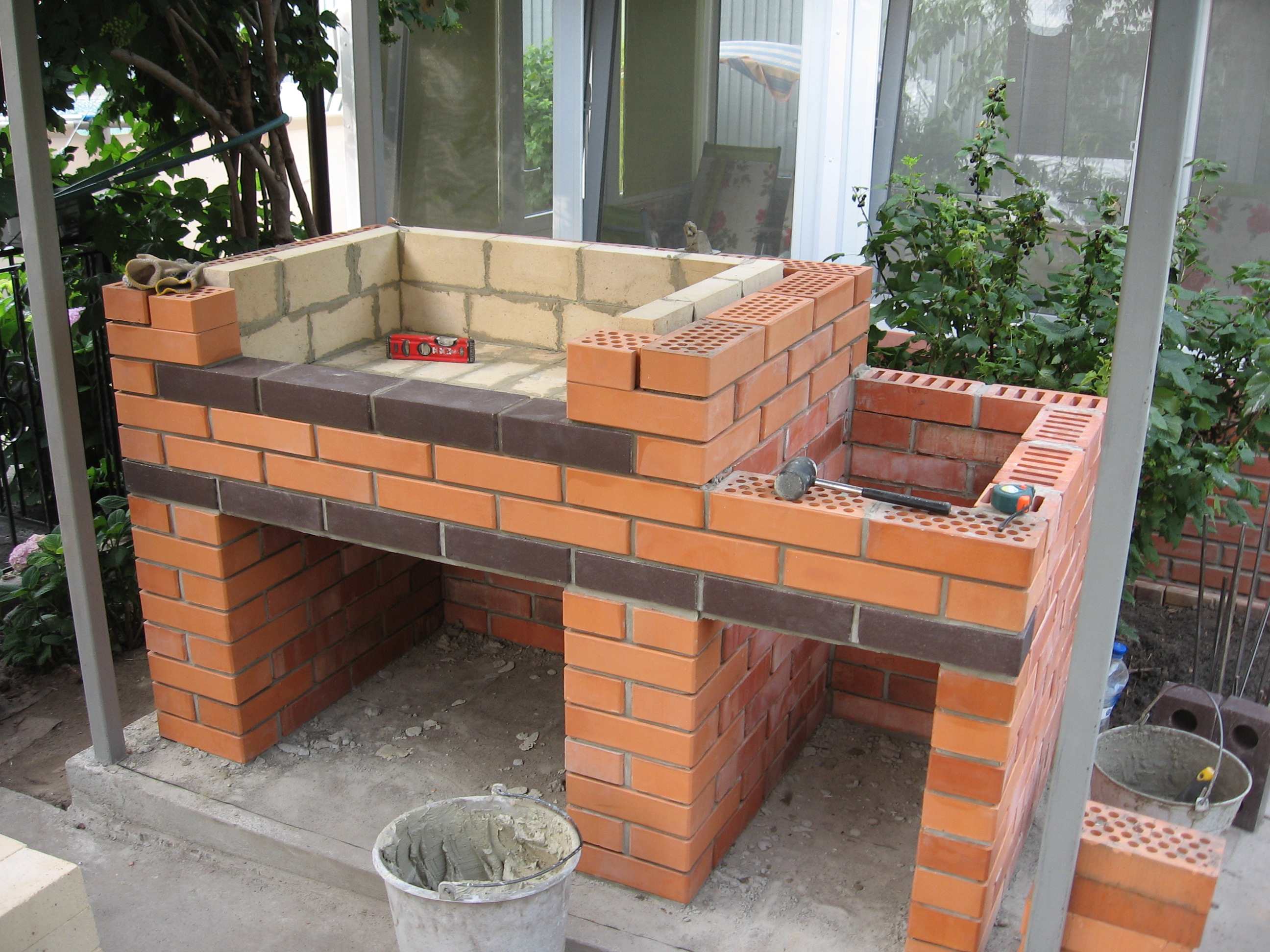

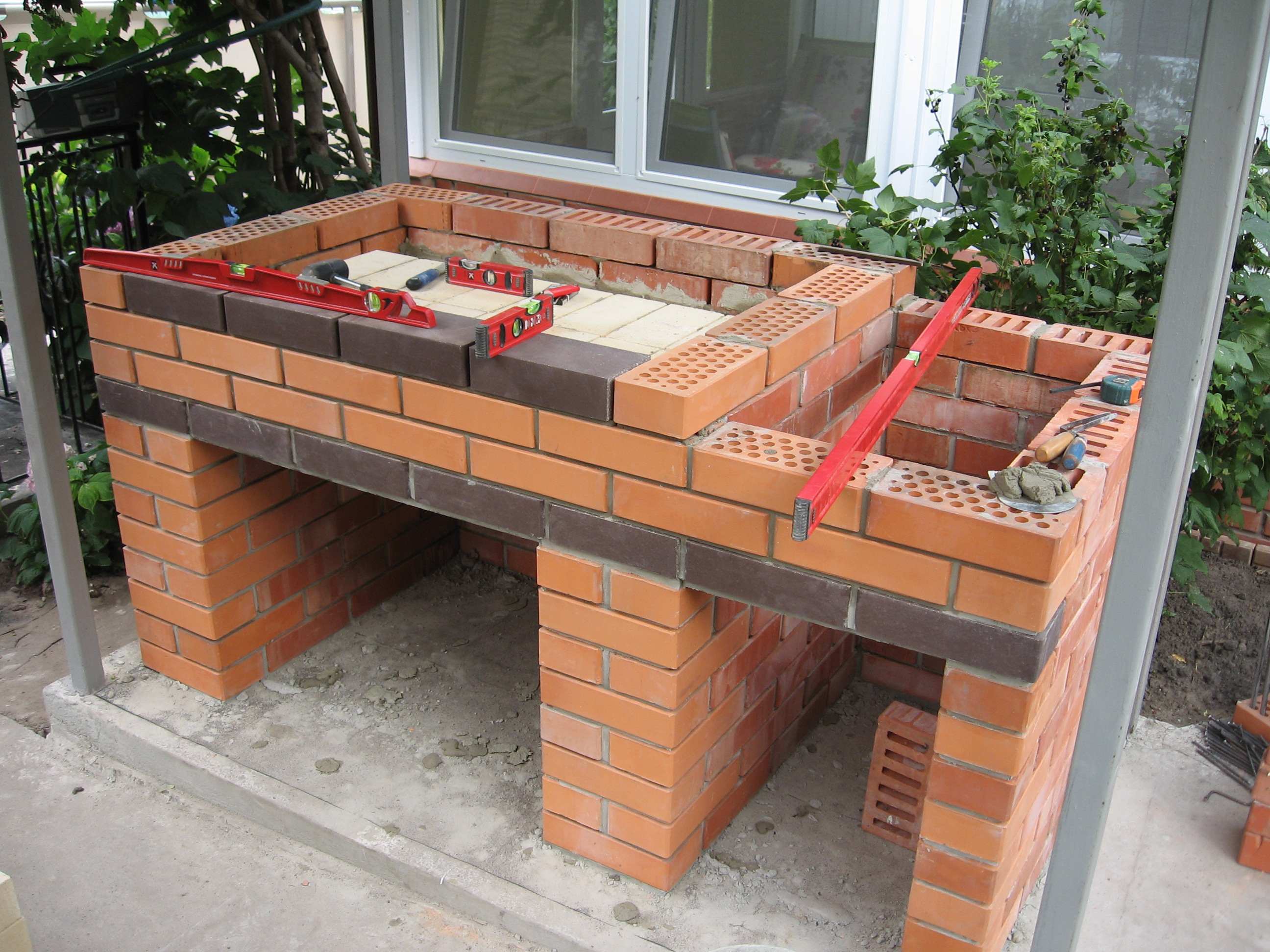

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.
Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.
Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.
Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.
Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

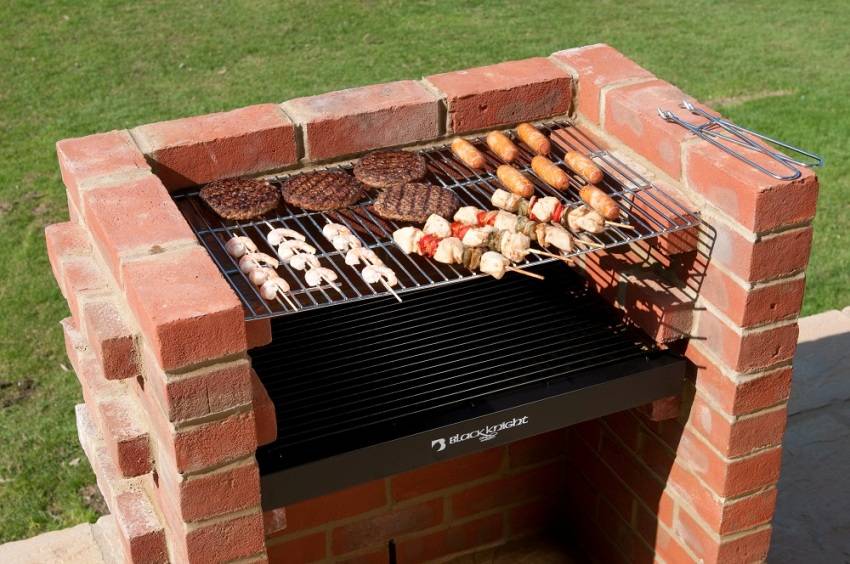

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

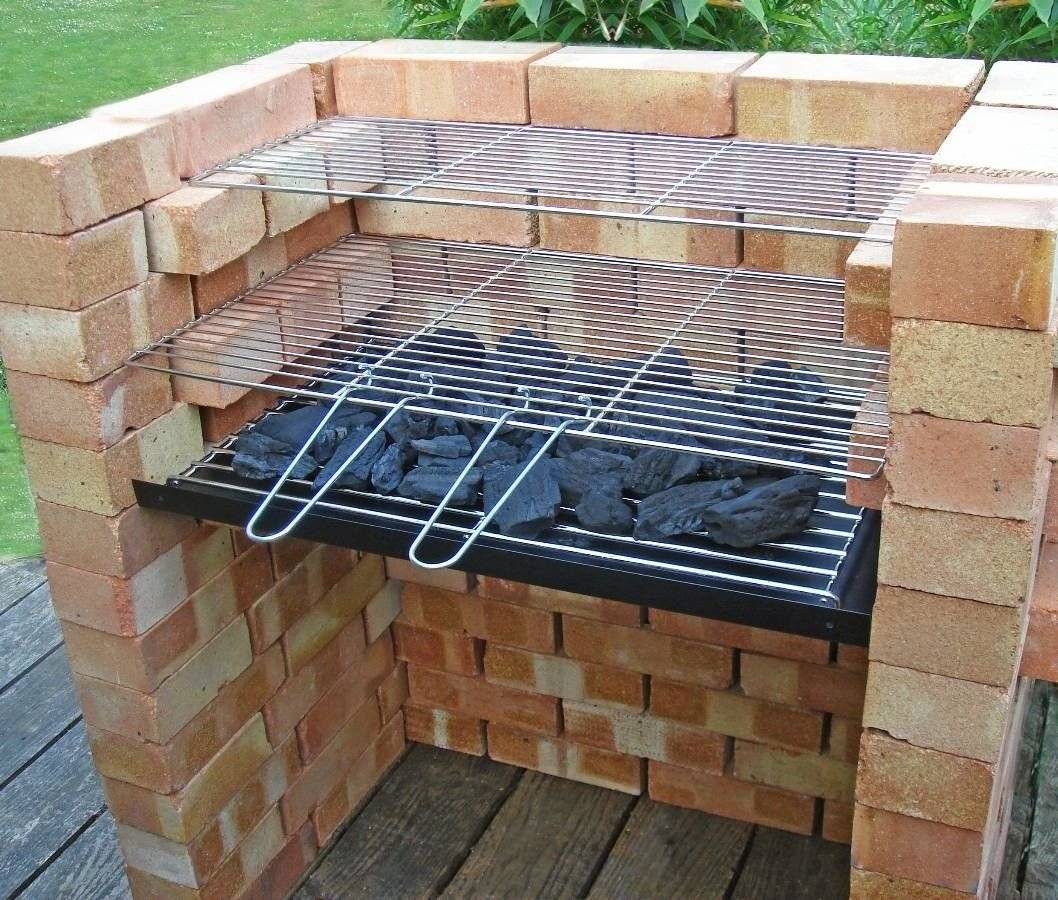

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

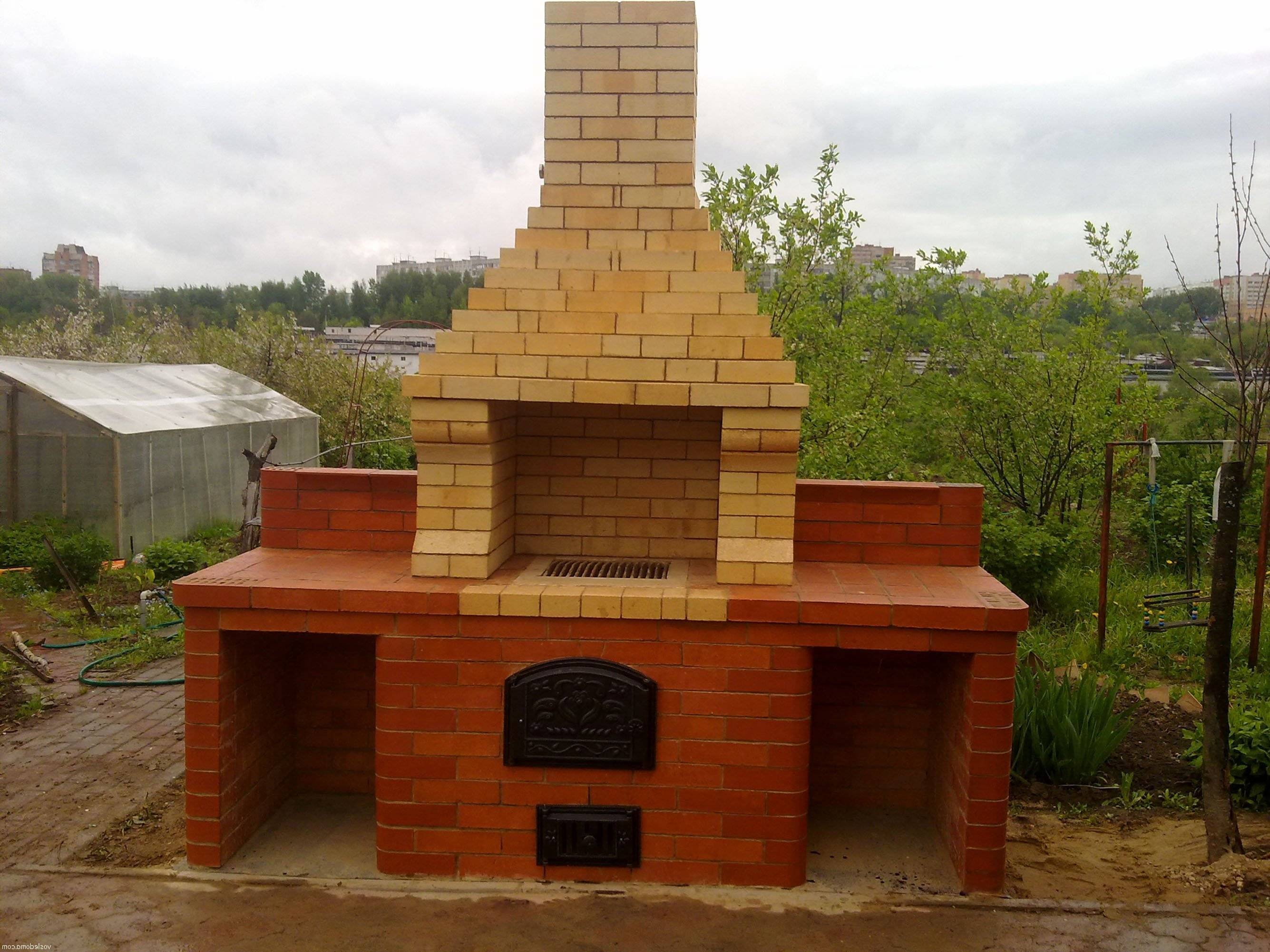

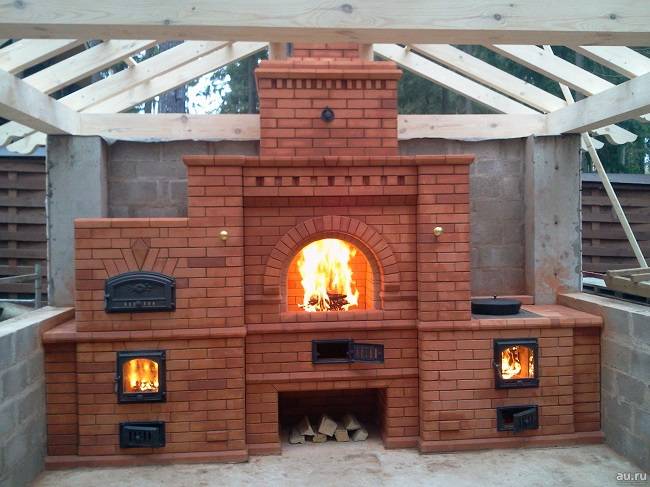

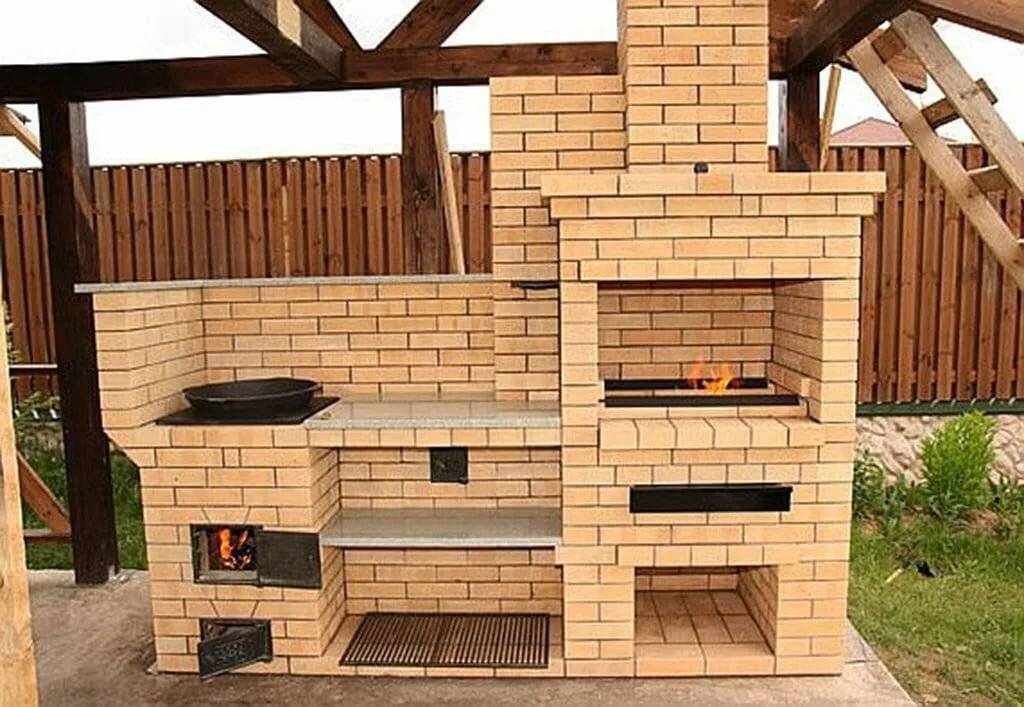

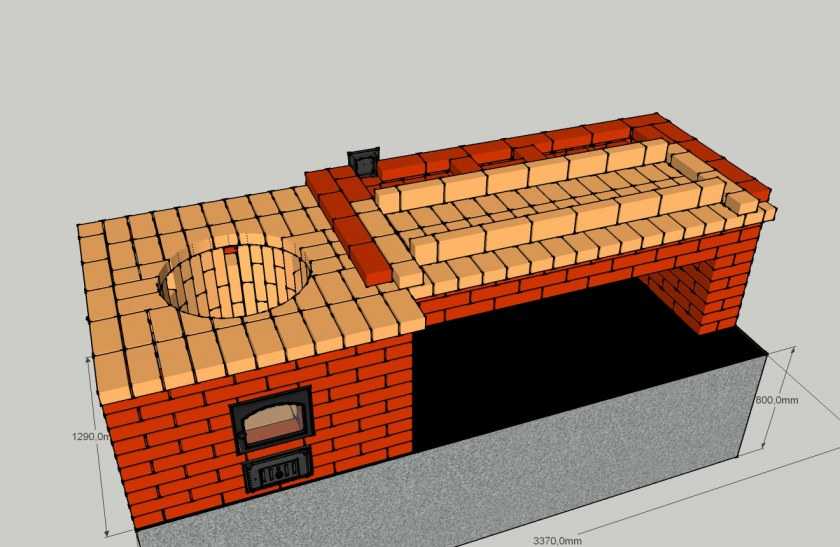

Мангал-казан своими руками

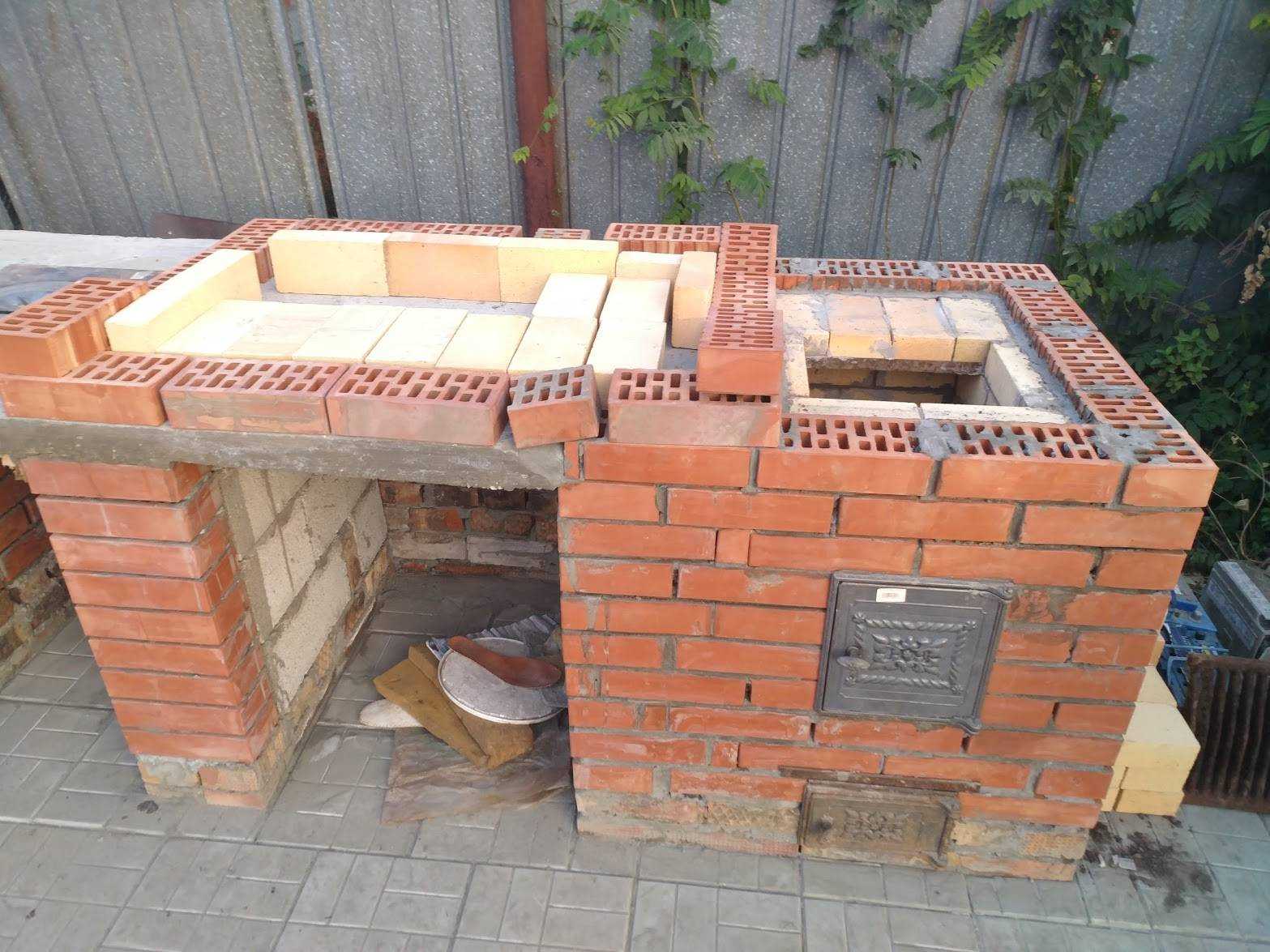

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.
Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.
На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.
Ставят на место колосниковую решетку.
Монтируют дверку для подбрасывания дров.
Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.
Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

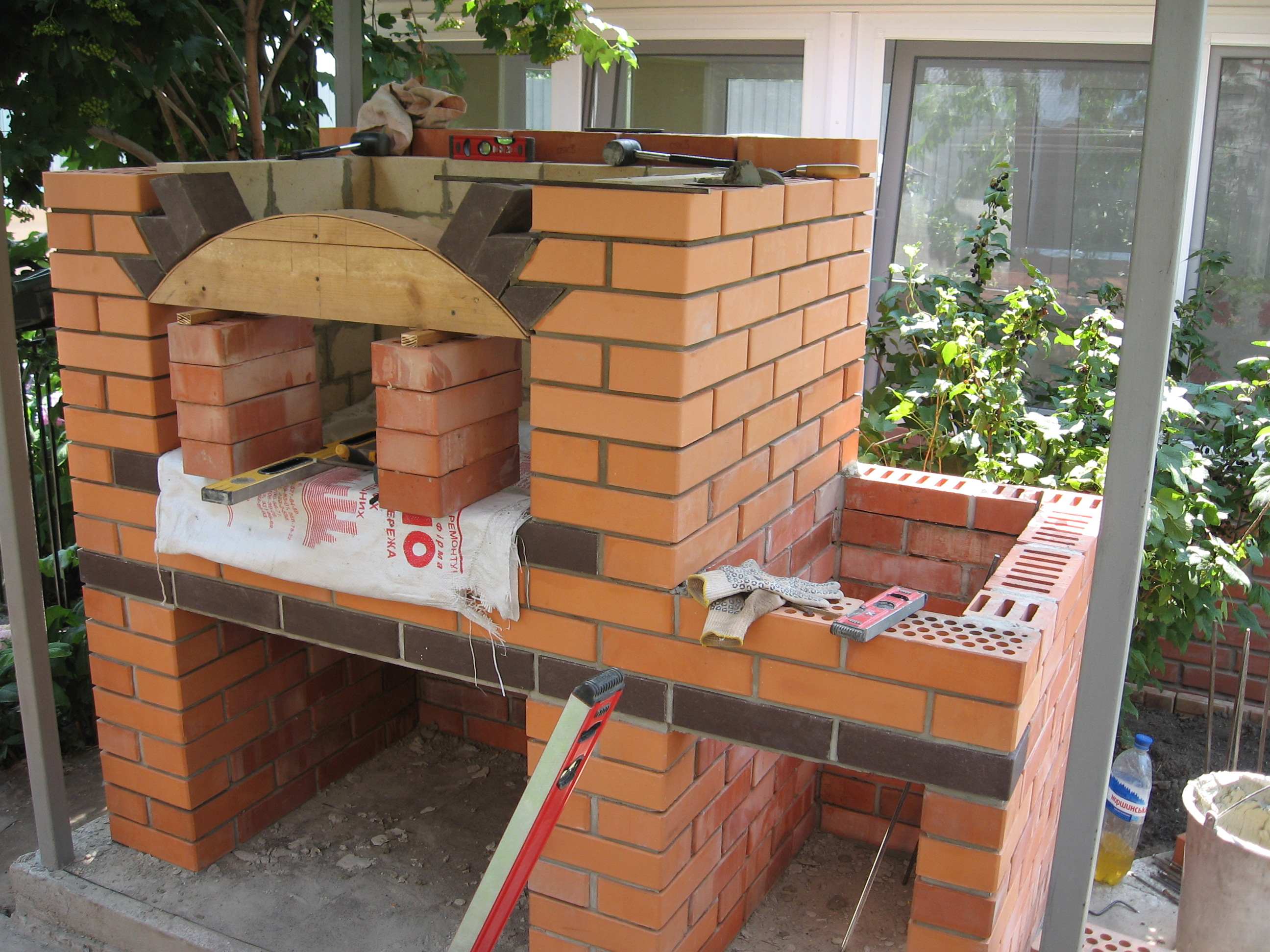

Выкладывают свод, оставляя квадратное отверстие под казан.
Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки
Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.
Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.
Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.
Особенности
Кирпичный мангал — это стационарный уличный очаг. И при проектировании необходимо учитывать особенности его установки и размещения.
Виды барбекю и особенности размещения
Есть два вида уличных мангалов из каменной кладки: одинарная духовка и комплект печных устройств.
В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки шампуров, шампуров или мангала на раскаленных углях.
Если это открытый очаг, без купольного свода и дымохода, его можно размещать только на открытом воздухе с соблюдением соответствующих мер пожарной безопасности.
Но при строгом подходе выполнить эти меры в ограниченном пространстве прилегающего участка непросто.
Закрытая печь с дымоходом может стоять как на улице, так и в беседке (или под навесом).
И очень часто хозяев не устраивает только одна функция мангала — приготовление еды в жару на обгоревших дровах или углях. Здесь же рядом могут поставить печь с варочной панелью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и приготовления еды. А это уже целый комплекс для приготовления еды на открытом воздухе.
Но в любом случае при выборе места руководствуются нормативами размещения вспомогательных (служебных) построек на участке: минимальные расстояния от дома, граница до соседнего участка, самонесущие деревья.
Когда площадка для барбекю оборудована всеми «удобствами» (вода, канализация, электричество), то необходимо учитывать близость инженерных сетей и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, плиту следует располагать ближе к летней кухне или недалеко от дома со стороны обычной кухни.
Особенности установки
Любая кирпичная конструкция, независимо от ее размеров, требует хорошего фундамента. И печь как нельзя лучше подходит для этих целей.
Кроме того, при устройстве ленточного неглубокого фундамента необходимо учитывать особенности грунта. И они такие, что лента не выдерживает сил мороза, а трещины будут идти по кладке. Плита — это универсальный тип субстрата, который хорошо работает даже на мягких, затопленных почвах.
Пожарная безопасность
Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.
Правила установки печи для предотвращения пожара:
- необходимость сооружения на надежном фундаменте;
- отделка металлическими листами или другим невозгораемым материалом пола перед печью;
- размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.

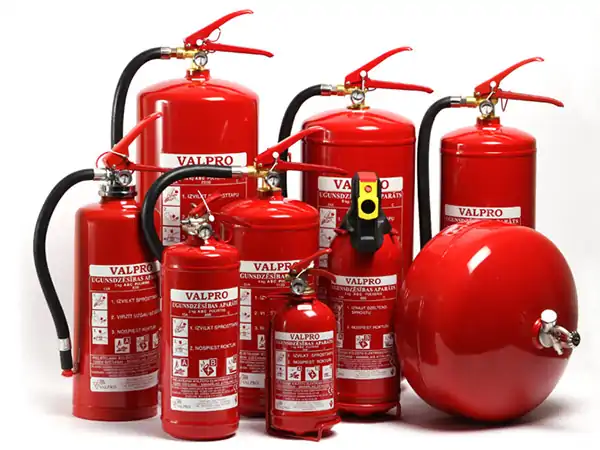

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.
Правила эксплуатации:
- при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
- ограждать детей от близкого от печи нахождения;
- не оставлять зажженную печь, тем более с едой, без присмотра.
Как сделать мангал из кирпича на даче

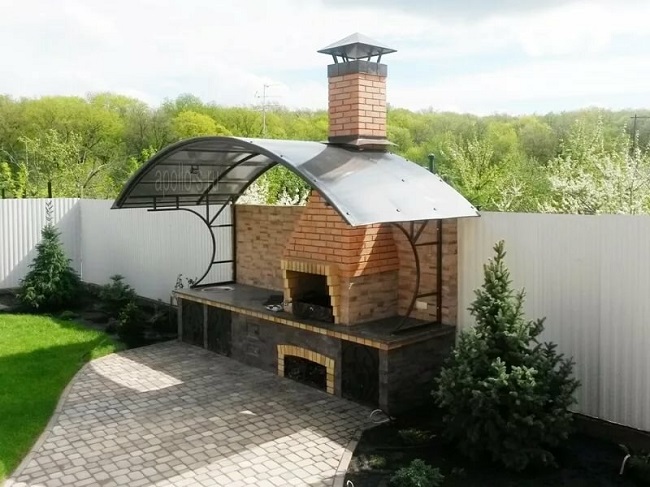

Решили построить уличный мангал из кирпича своими руками? Фото конструкций мангалов, схем, порядовок огромное количество. Как выбрать подходящий вариант?

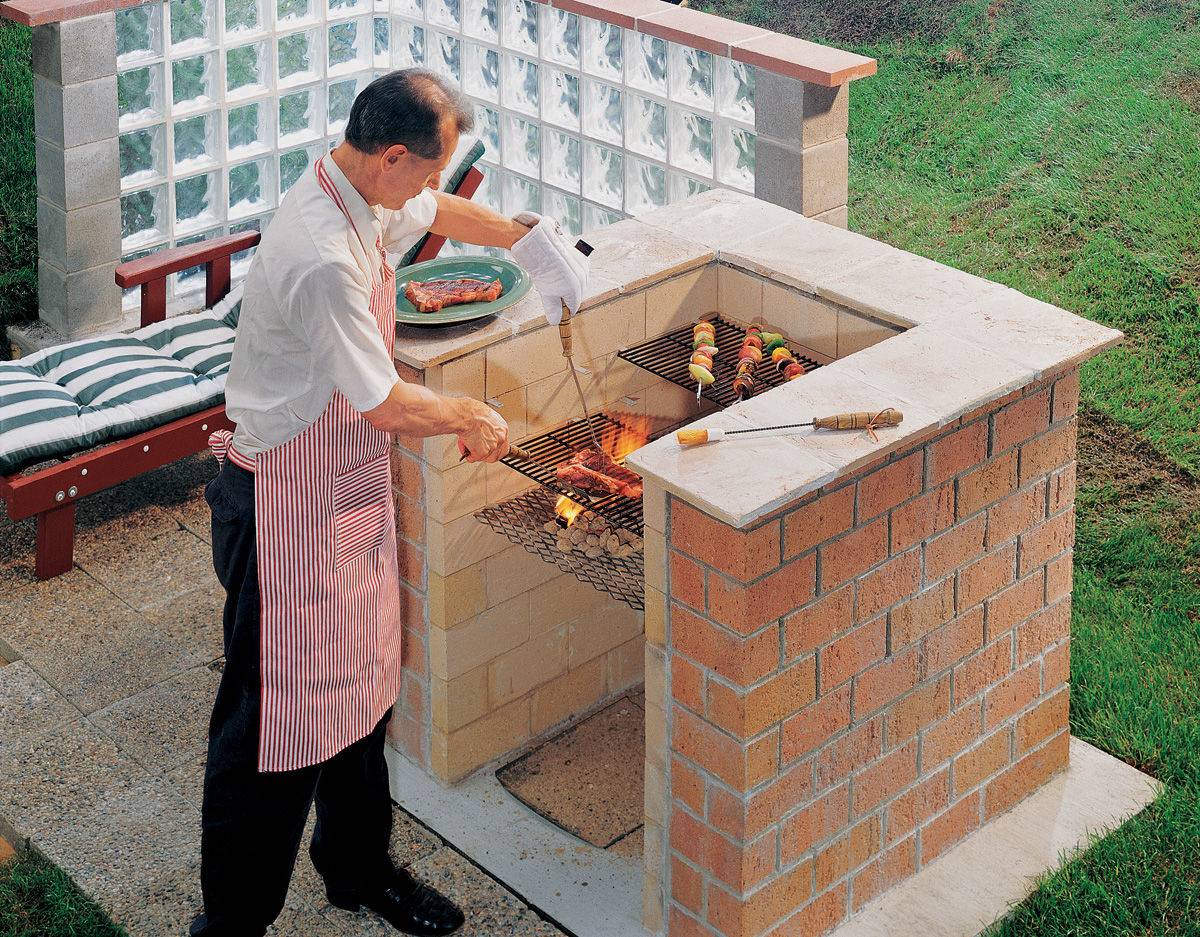

Бывают самодельные мангалы из кирпича с крышей и без. Садовый мангал без крыши представляет собой жаровню различной высоты.
Простая конструкция, не требующая особых затрат и усилий при постройке, но во время дождя воспользоваться мангалом не получится.
Наличие крыши подразумевает наличие дымохода, который от осадков закрывают козырьком. Такой мангал по виду напоминает камин.
Закрытые мангалы — это основательные уличные конструкции, нередко их комплектуют дополнительными элементами. Это может быть решетка для гриля, печь-духовка, казан. Мангал с местом для казана можно использовать для приготовления плова или чтобы разогревать еду. Если казан убрать — остается полноценная жаровня. Если же отверстие для казана закрыть кольцами, на них можно ставить любую посуду, как на плиту. Конструкцию можно дополнять нишами для дров, углей и утвари.
Какие элементы будут включены и как сделать дачный мангал из кирпича так, чтобы он подходил вам, определяют на стадии проектирования, исходя из планируемых габаритов, того, сколько пищи будет готовиться в мангале одновременно, и какие виды еды будут на нем готовиться.
Мангал-коптильня
Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты
Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:
- Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
- Каким будет сооружаться изделие: стационарным или разборным.
- Основной материал для изготовления: метал или кирпич.
Мангал-коптильня
Особенности построения коптильни
В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:
- Соорудить ее раздвижную из двух половинок.
- Сделать с одной половинки. В таком случае она будет откидная.
- Съёмную.
- Задвигающую.
Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.
При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.
Очень компактная коптильня
Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.
Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

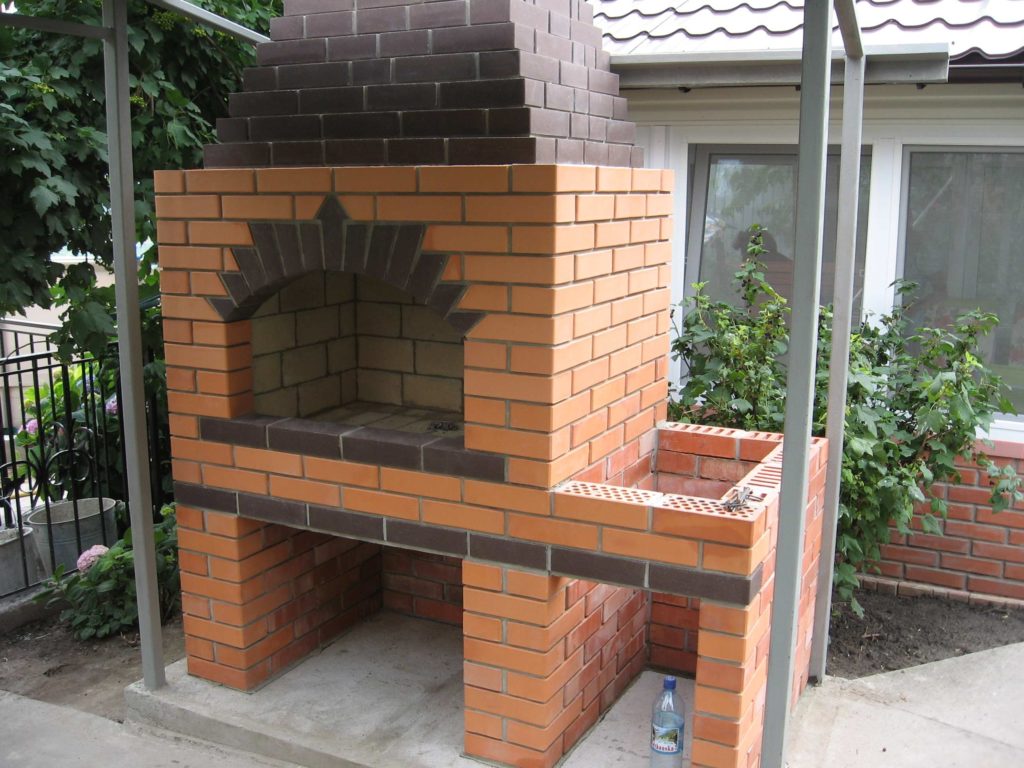

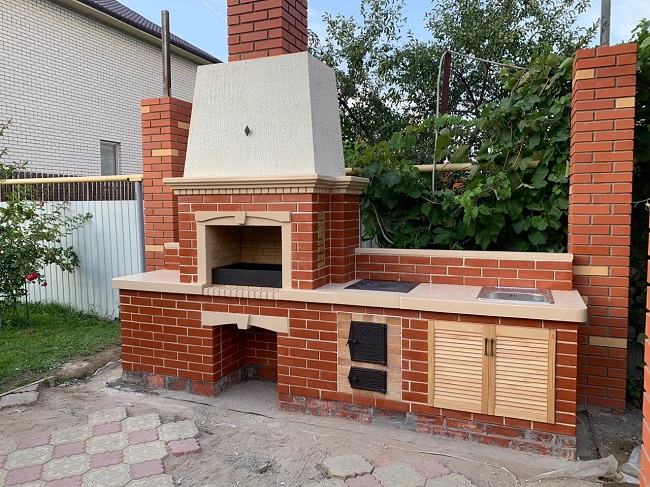

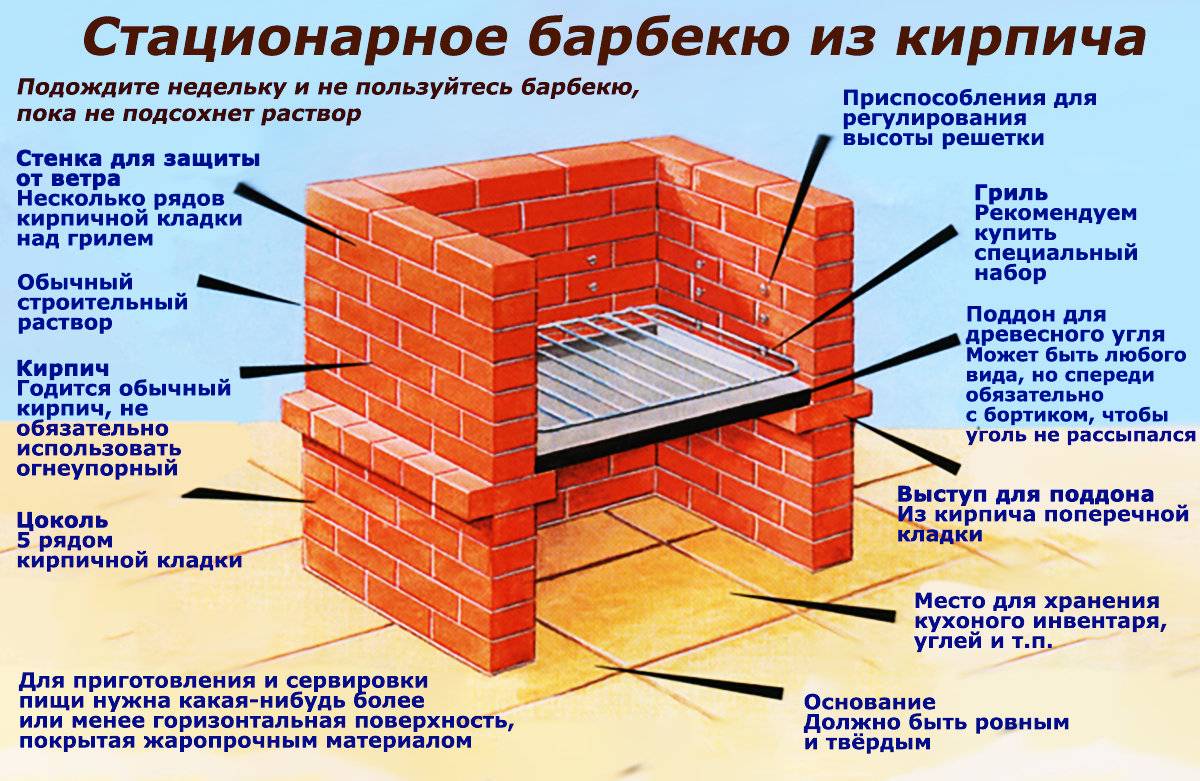

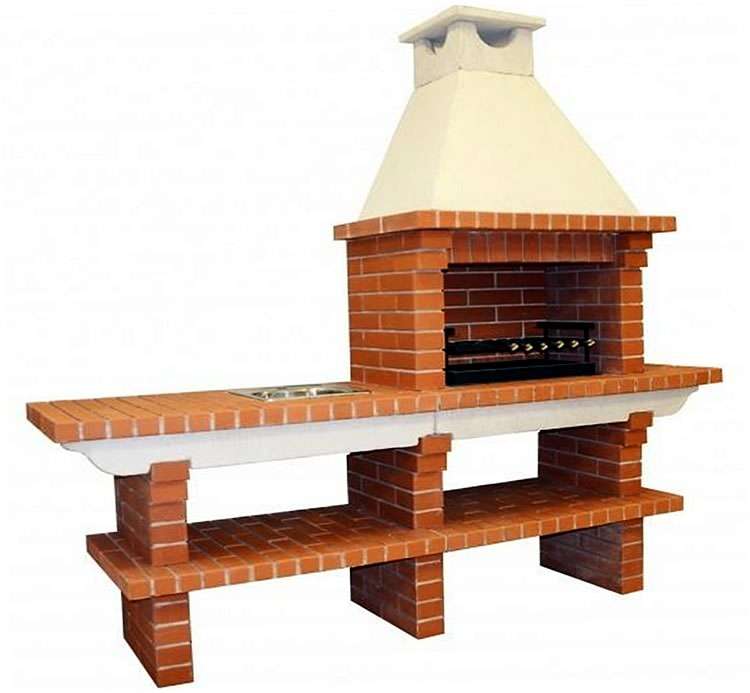

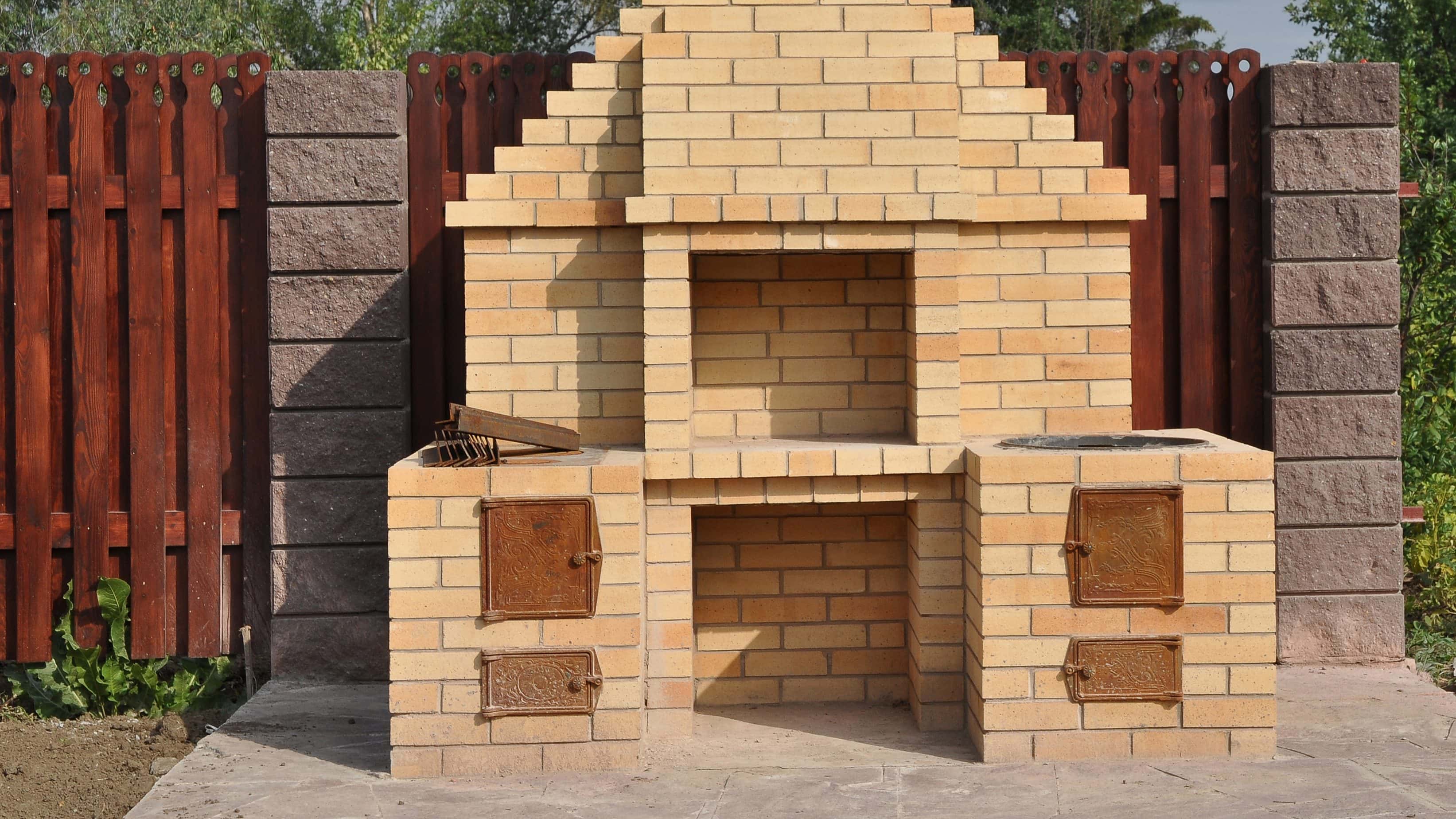

Возведение барбекю из кирпича
Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.
Рассмотрим пошаговый план возведения барбекю для дачи.
Шаг 1: Обустройство фундамента
Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.
Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.
Шаг 2: Подготовка
Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.
Шаг 3: Возведение

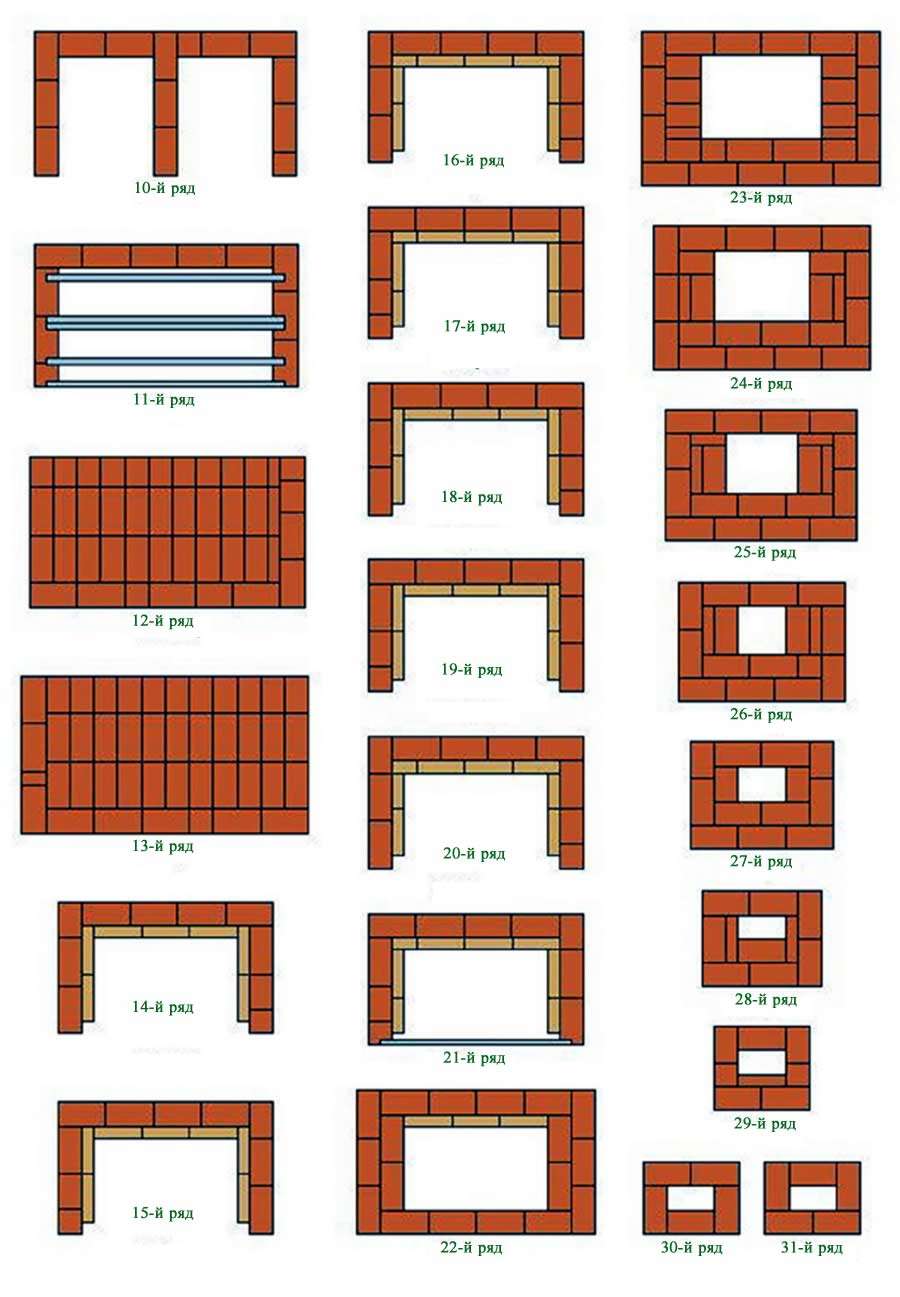

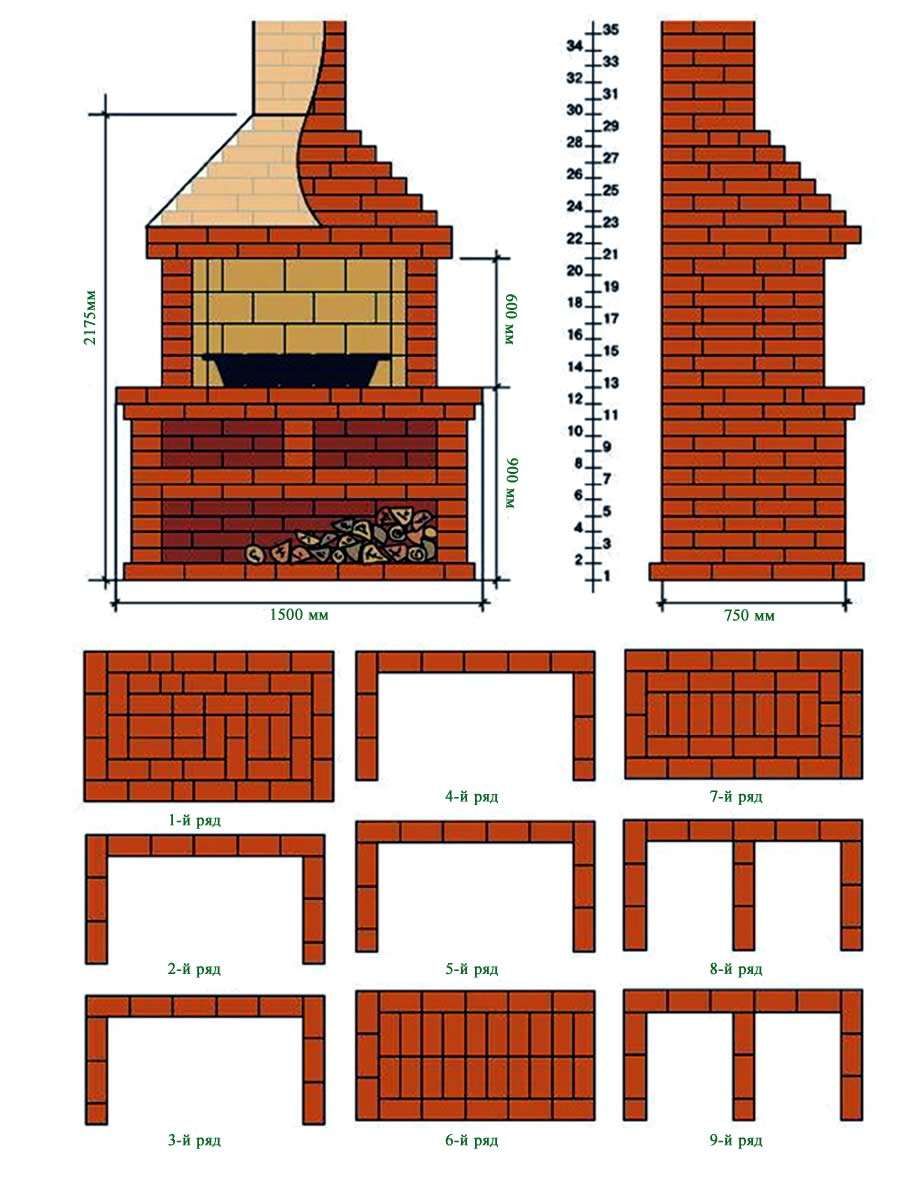

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.
Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.
Шаг 4: Обжиг
После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.
Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема
Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон
Шаг 5: Сушка
После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.
Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.
Мангал своими руками из кирпича: технология строительства
В то время, как застывает плита фундамента, необходимо замешать глиняный раствор для кладки. Глина замачивается в воде на несколько дней, при подсыхании подливается вода, смесь периодически помешивается. После этого добавляется песок. Готовый раствор не должен растрескиваться в руках.
За день до начала работ следует подготовить кирпич. Чтобы он лучше схватывался и не забирал влагу из раствора, его обильно поливают водой.
Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней выполняется перекрытие. Далее продолжается кладка еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, обеспечивающие поступление воздуха для горения.
Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота – 150 см. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху крепится козырек, навес или миниатюрная крыша.
Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.
Выбор места для мангала
Место для мангала — это и место для отдыха. Никто не хочет построить стационарный мангал из кирпича своими руками так, чтобы им было не удобно пользоваться. Выбирая, где расположить его, обязательно учитывать ряд моментов:
- близость к месту отдыха — неподалеку от беседки, летней кухни или навеса со скамейками и столом;
- ровная площадка, специально обустроенная;
- обязателен удобный подход, в идеале — несколько;
- близость к источнику воды (нередко к мангалу подводят водопровод и обустраивают раковину. В этом случае придется на зиму сливать из системы воду во избежание растрескивания труб);
- защита от атмосферных осадков (навес), иногда обустраивают мангал и место отдыха под одним навесом;
- достаточное расстояние от деревьев, клумб и грядок — от высокой температуры растения пожухнут и могут погибнуть;
- достаточное расстояние от мусорных контейнеров и туалета;
- направление ветра (если оно неизменно — разместить мангал так, чтобы дым сдувало не в сторону жилища, а в сторону пустыря).
Важно! Мангал — пожароопасный объект. Располагать его в саду следует достаточно далеко от дома, легковоспламеняющихся деревянных построек, площадки для машин

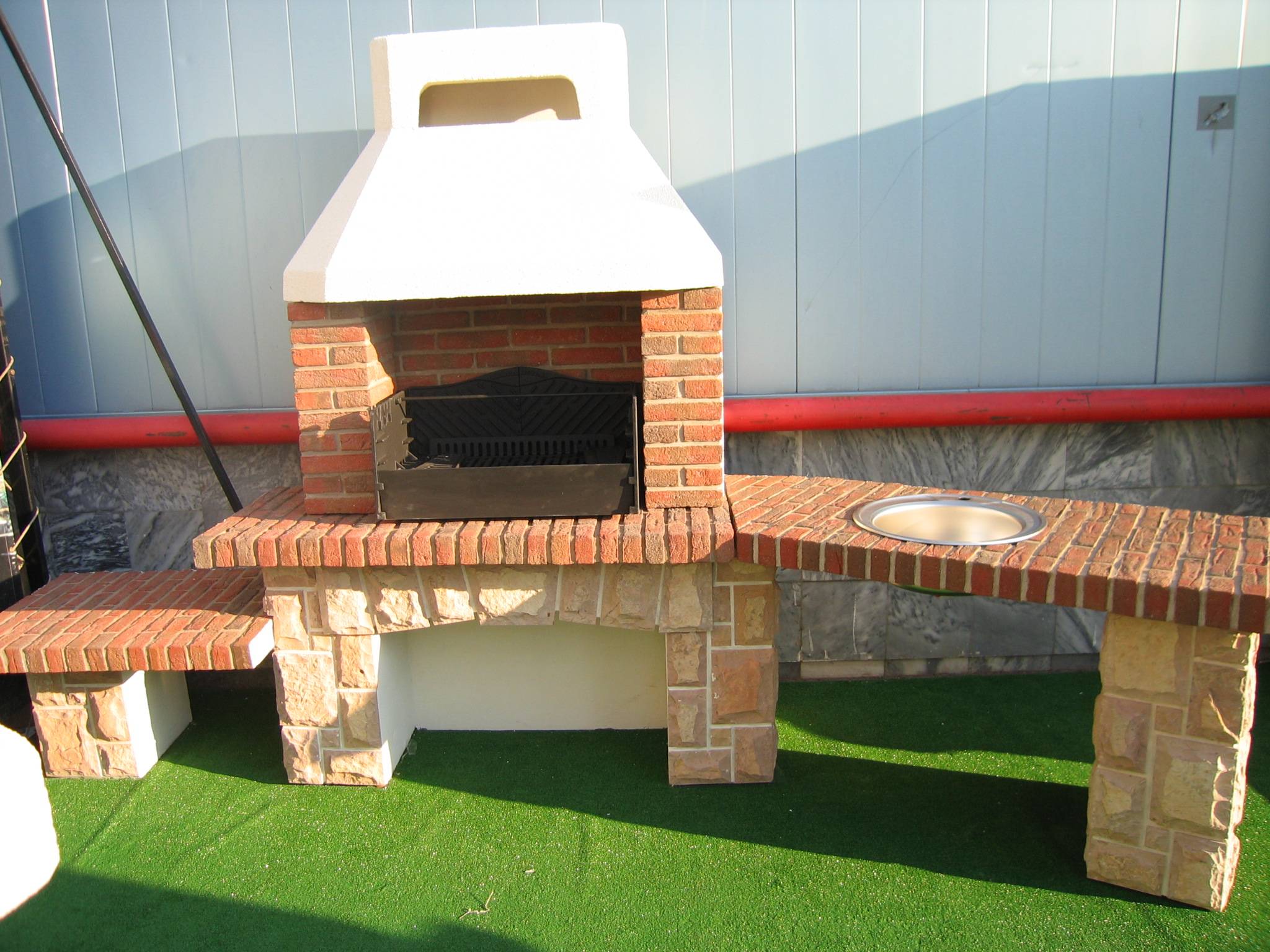

Как сделать садовое барбекю
Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.
Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.
Тематический материал:
- Порядовка барбекю из кирпича
- Мангальный комплекс своими руками
Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.
Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.
В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

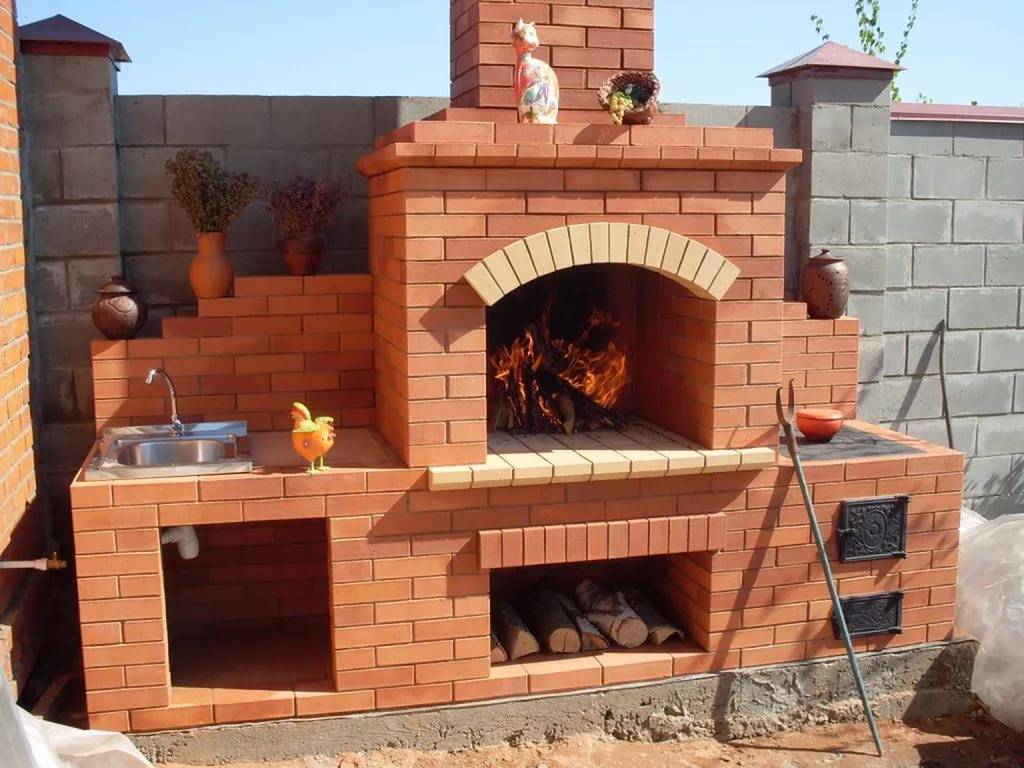

Порядовка: камин из кирпича с местом для решетки
Сделаем просто и надёжно, без сложных узлов.

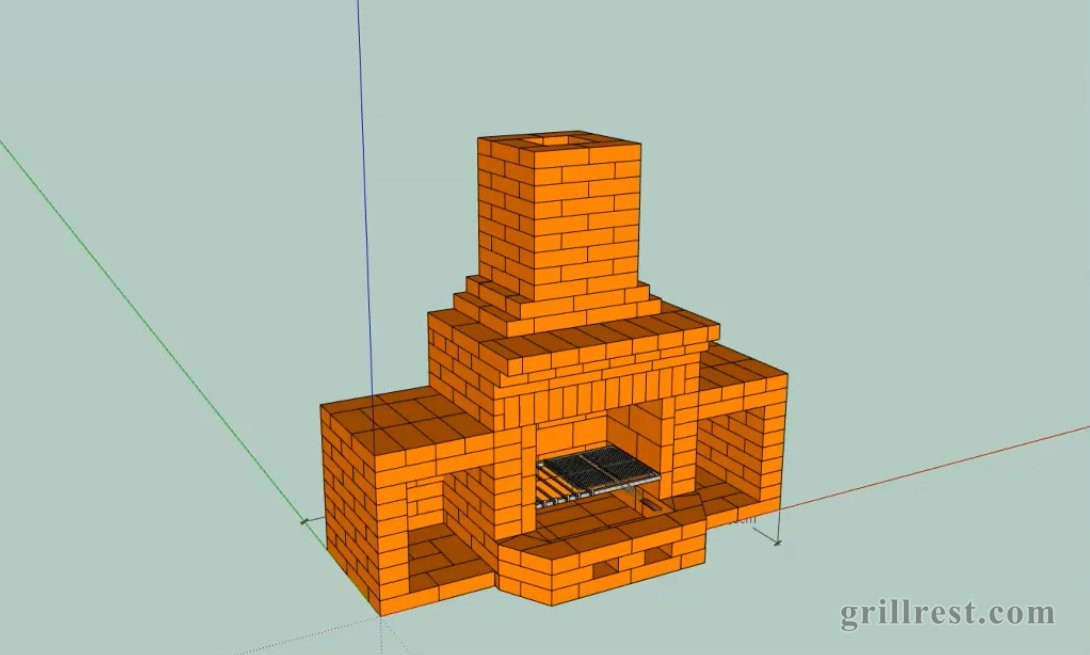

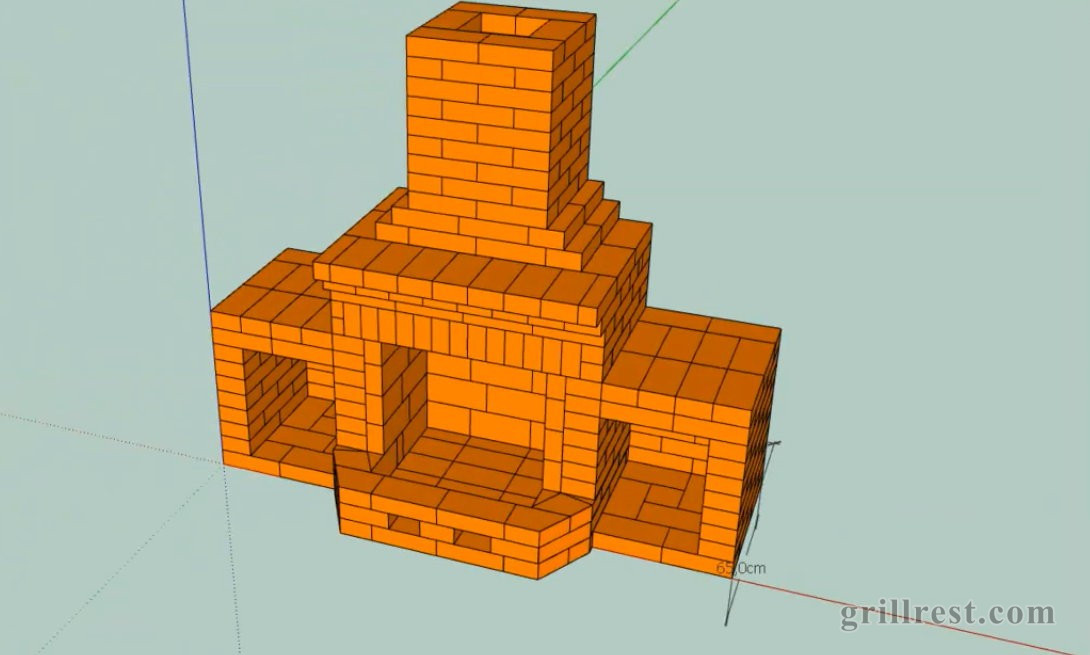

Общий вид
Приступим к разбору порядовки.
- Ширина — 208 см. Боковые столики добавляем по желанию и возможности.
- Оставляем 2 отверстия по полкирпича для подачи воздуха, чтобы лучше горело. Выкладываем столики (здесь и далее — если решили делать их).
- Футеруем боковинки красным кирпичом для ремонтопригодности. (Если он выгорит, его легко будет поменять без разбора всей конструкции.)
- Заканчиваем передний выступ. Далее продолжаем выкладывать непосредственно сам камин.
- Новый ряд. Дополнительные запилы.
- Кладём уголки. Расстояние небольшое — около 30×30 мм. Опоры под столики.
- Перекрываем.
- Самый сложный узел — перемычка. Собираем её правильно, на шпильку: сверлим кирпичи, садим на раствор, вставляем внутрь стержень 18×20, стягиваем гайками.Если сильно хочется, кладём уголок: не очень хорошо, но, в принципе, можно. Выпиливаем пазы, чтобы он свободно расширялся, не упирался в кирпичи, толкая их. Большой тепловой нагрузки нет.
- Переходим на стенки камина.
- Кладём полочку с передней части (край свисает). Сверху всё сводим ближе к трубе.
- Ещё больше «выпускаем» полку.
- Продолжаем сужение.
- Кладём саму трубу.
Так как предполагается, что эта конструкция располагается на улице, даже с учётом навеса (крыши) над ней, никаких растворов на основе цемента не используем. Какая бы надёжная не была защита, из-за сырости и влаги раствор будет расползаться.
После того как положили все ряды (если дальше не планируем никакой отделки), берём простую строительную грунтовку, разводим и проходим по кирпичу 2-3 раза. Грунтовка создаст плёнку, которая сдержит впитывание кирпичами влаги. Кроме того, всё равно желательно сделать навес от снега и воды.
Как правильно класть печной кирпич
Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:
- Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
- Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
- Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
- Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
- Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.
Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.
Почему из кирпича?
Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.
Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.
Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.
В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:
- равномерная обработка пищи;
- возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
- барбекю можно сделать одной из самых привлекательных частей участка.

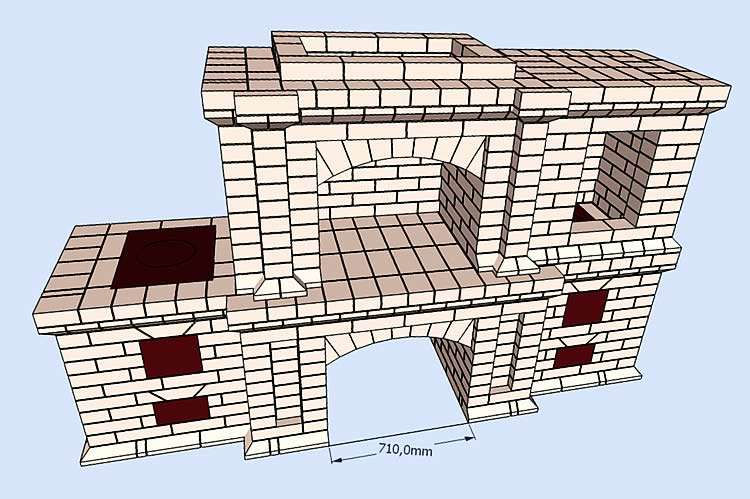

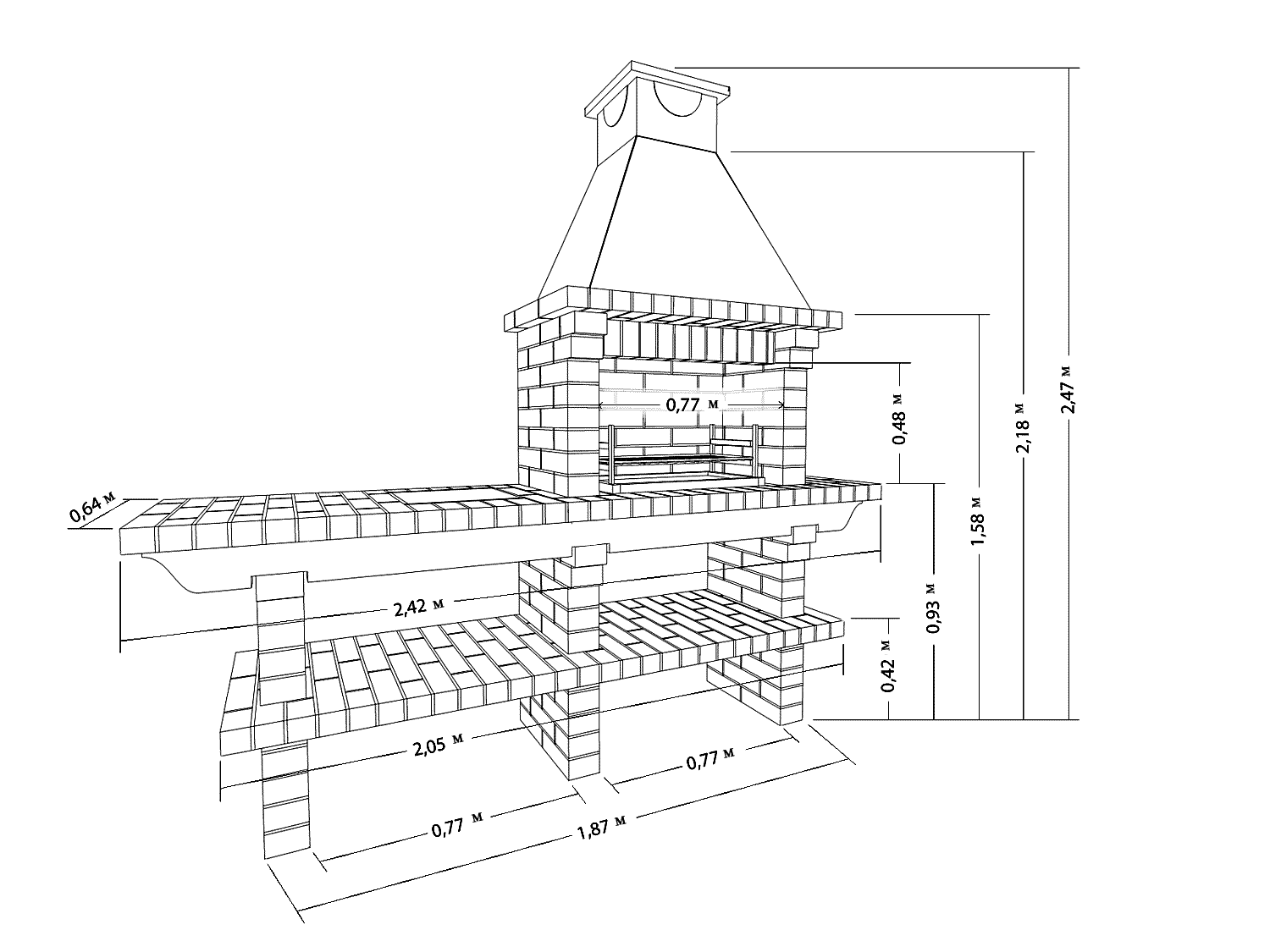

Проектирование печи барбекю

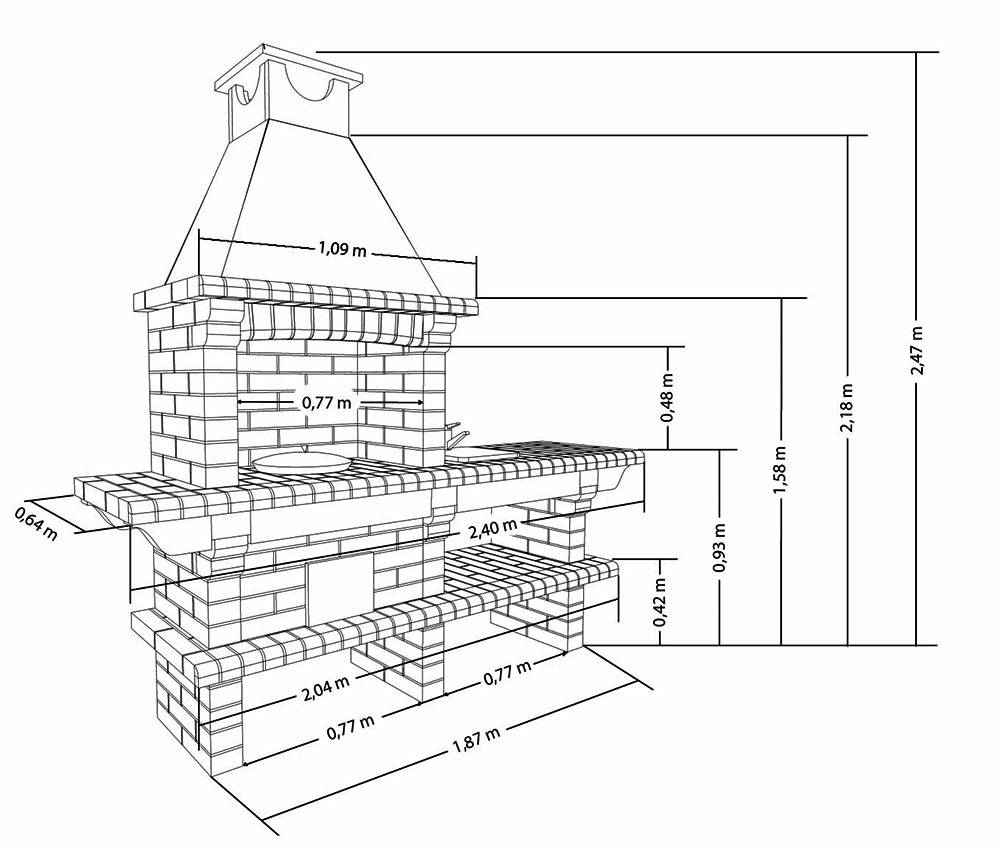

К созданию проекта строительства и чертежа подходят с ответственностью. Продумать надо каждую мелочь, каждый элемент, включая материалы, общую стоимость, расположение на участке и размер конструкции. При желании можно обратиться за помощью в специальные службы, оказывающие нужные услуги.
При составлении проекта важно учитывать не только собственные желания, но и критерии безопасности. Поблизости от печи не должны находиться деревья, кусты, ограждения и любые другие, легко воспламеняющиеся предметы
Необходимо продумать на каком расстоянии от дома будет располагаться печь. Часто делают дополнительный навес, защищающий от внешних факторов, или строят внутри беседки.
Разработка проекта должна объединять в себе индивидуальные и общие требования. Детальное изучение вопроса поможет разобраться в нём и не допустить любых возможных ошибок при строительстве.
Сделать проект печи-барбекю не так сложно, как может показаться. Можно воспользоваться дополнительными источниками и выбрать подходящий вариант.
В интернете можно найти различные чертежи и в дальнейшем использовать их для строительства.
Барбекю-комплекс отлично подойдёт для создания нескольких блюд за короткое время. Он позволит приготовить большое количество различных деликатесов одновременно. Такие комплексы делятся на 2 типа: угловые и фронтальные, в зависимости от желаемого внешнего вида и расположения.
Украсить зону для отдыха можно дополнительной мебелью: небольшими шкафами, столешницами, мойкой или коптильней.
Самостоятельно создать масштабный проект барбекю будет довольно сложно, потребуется помощь специалистов. Самую обычную кирпичную печь сделать сможет практически каждый, даже не имея опыта работы в строительстве.
Желаемый чертёж помогут создать уже готовые варианты. Необходимо выбрать наиболее подходящий вариант, при желании немного дополнить, расставить собственные размеры. После проделанной работы приступить к строительству.
Место для топлива, защита от осадков, система избавления от дыма, решётки и вертели, также должны быть оборудованы для улучшения качества еды и удобства в использовании печи.
Стоит ли строить кирпичный мангал с коптильней своими руками?
Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:
- долговечность;
- надежность;
- эстетичность;
- удобство процесса готовки.
Но есть и минусы:
- для сооружения необходим опыт в стройке из кирпича;
- невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.
Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

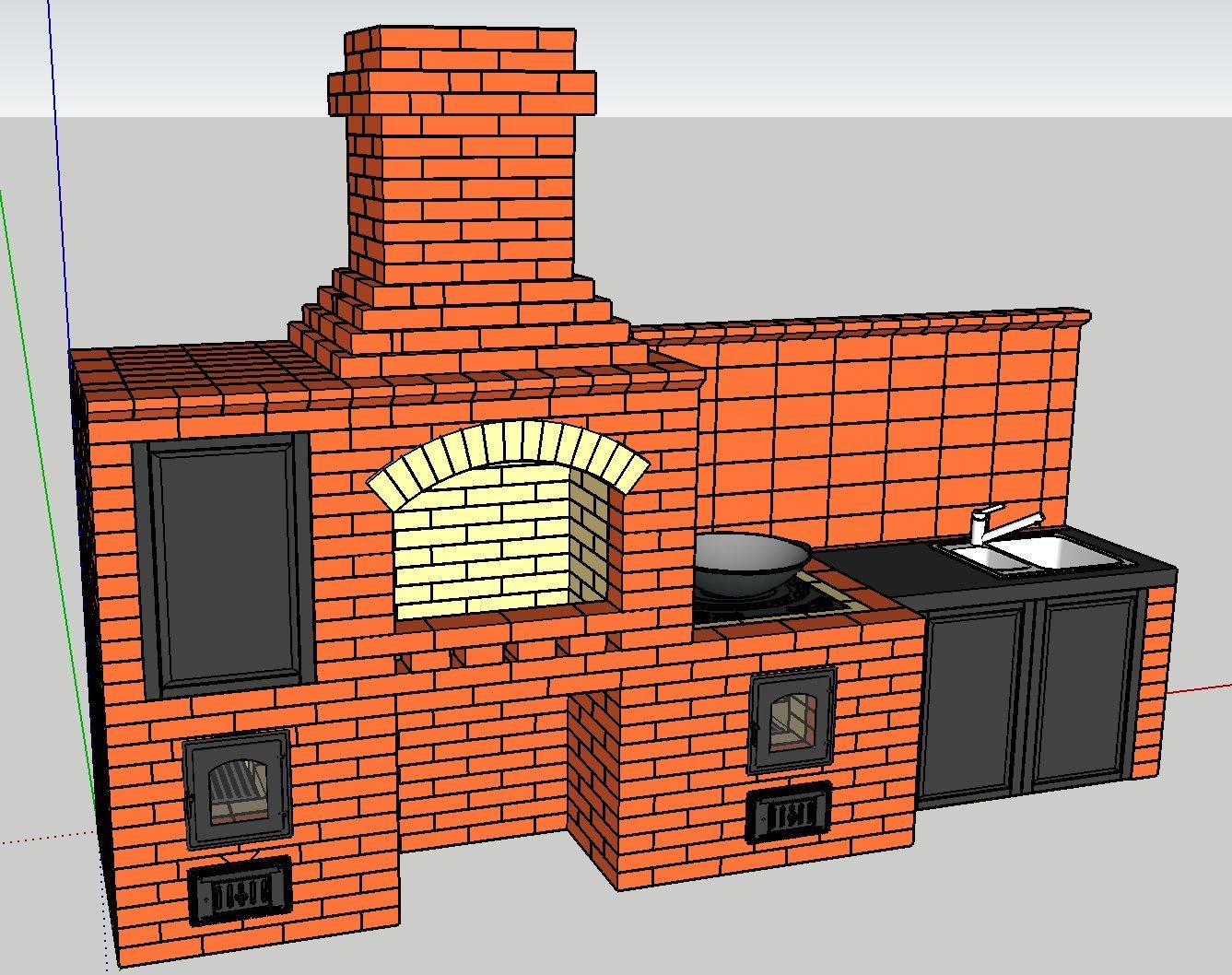

Сложные проекты формата “мангал-казан-коптильня” стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

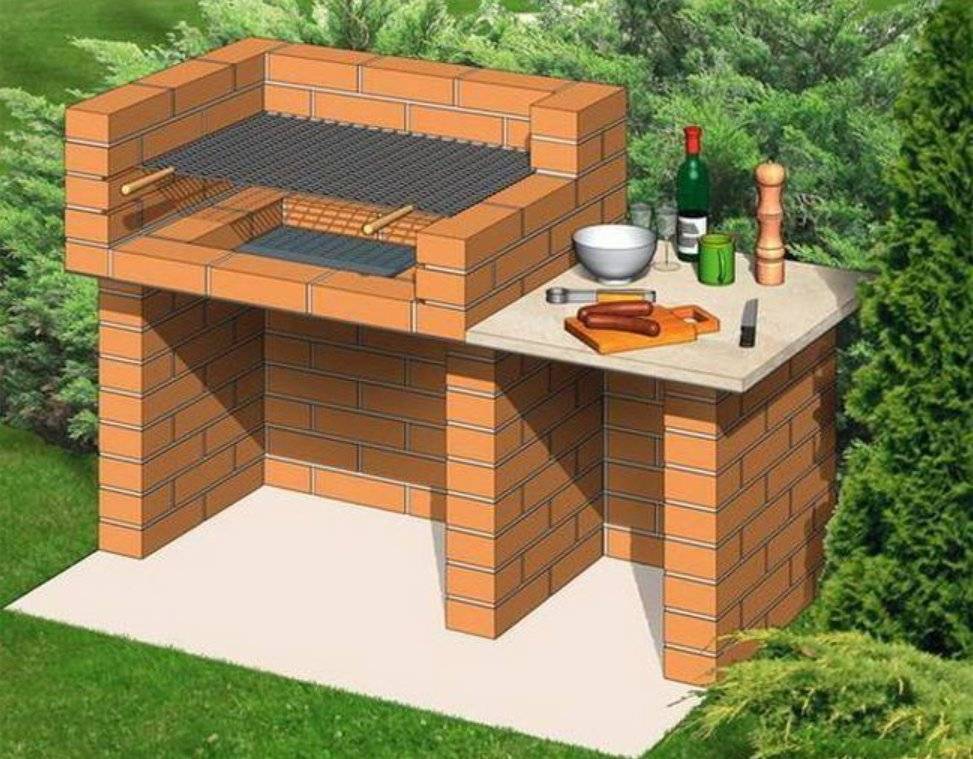

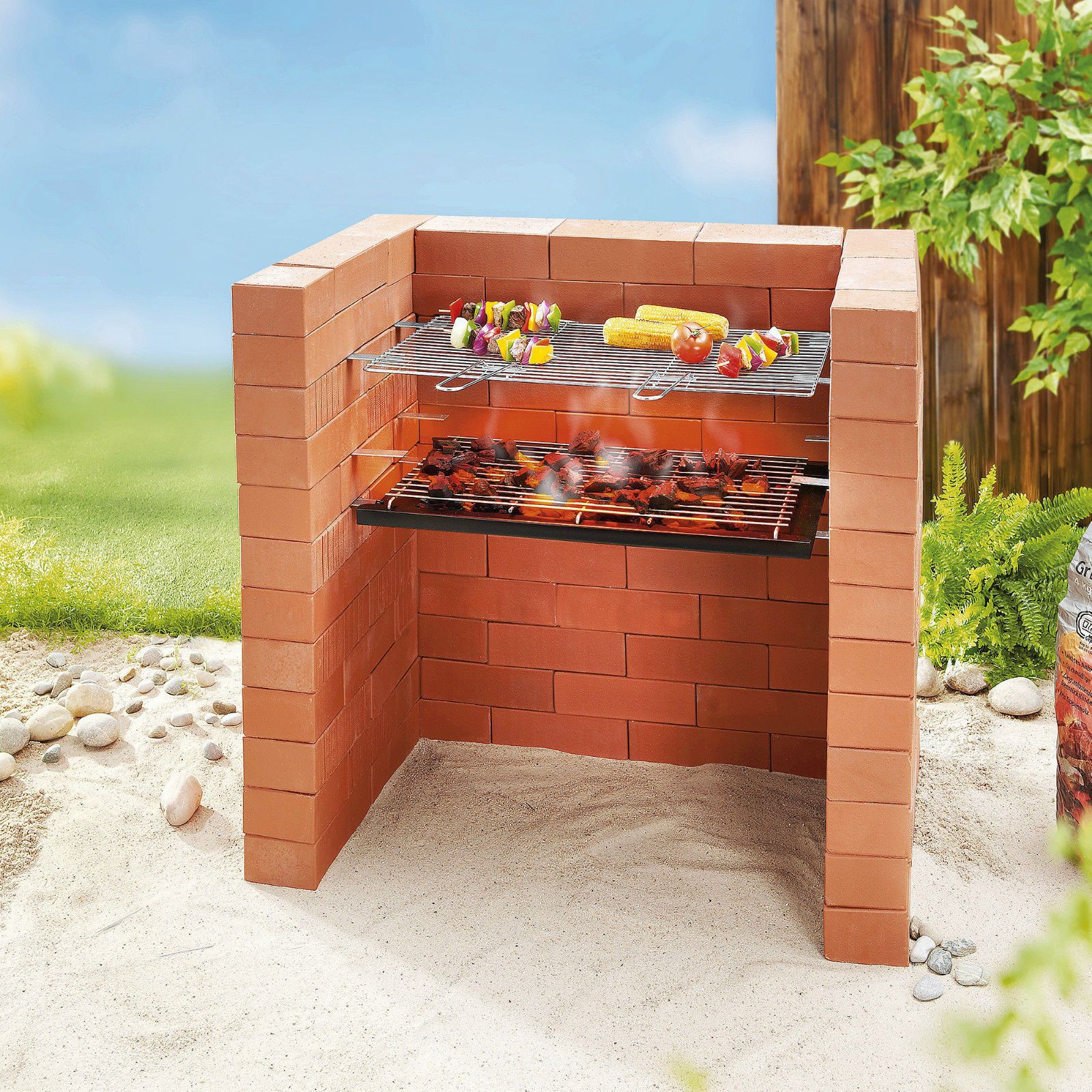

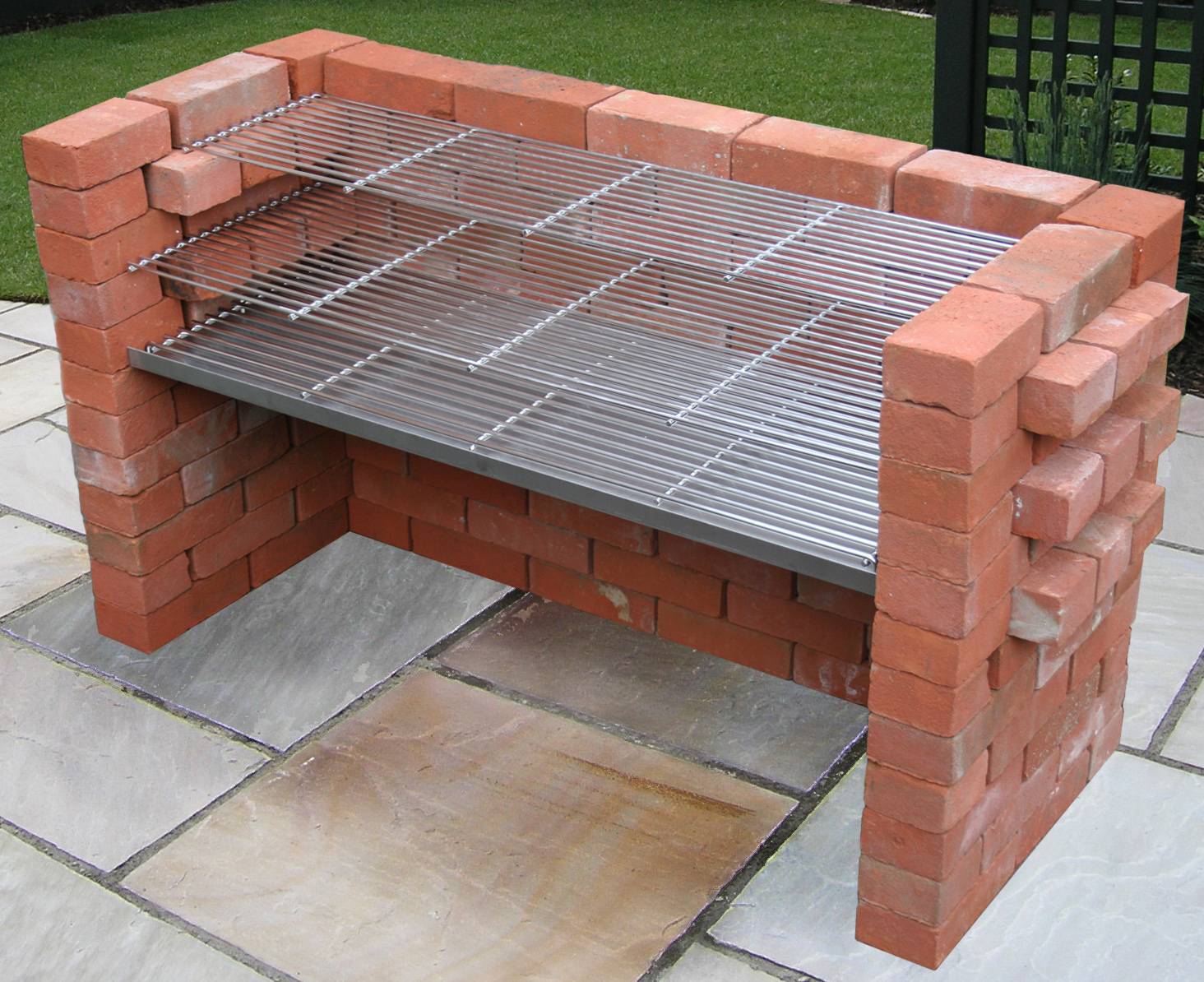

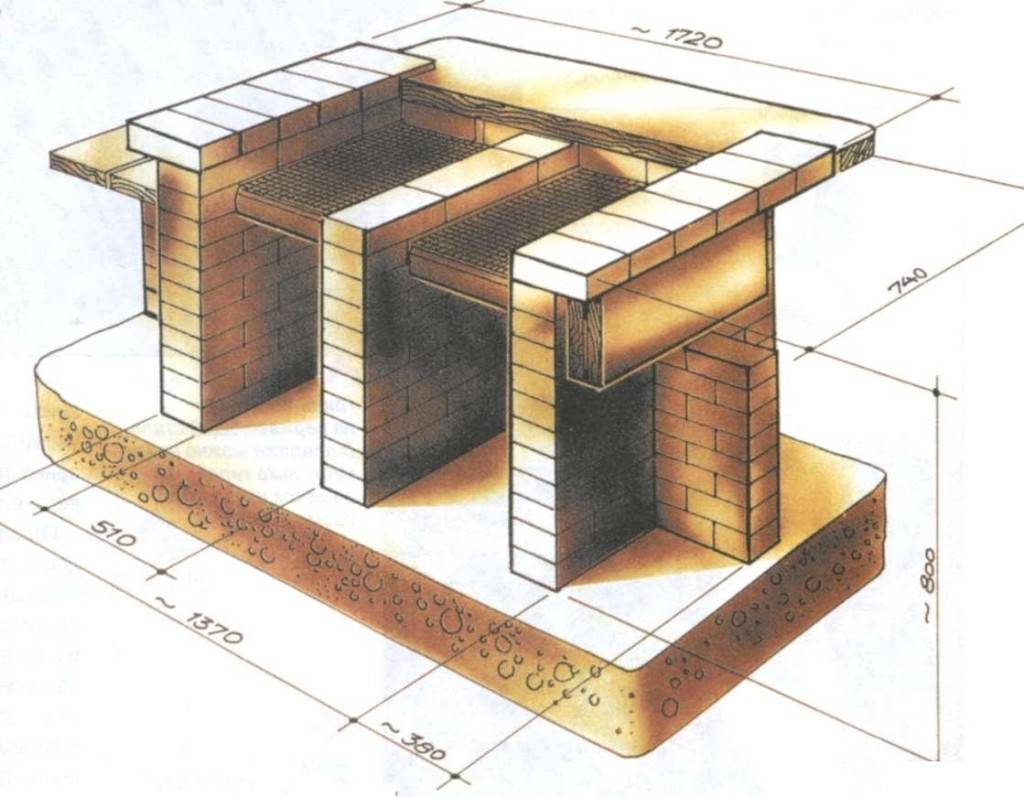

Простейшая П-образная конструкция
Начинающим мастерам лучше остановиться на простых схемах, которые не требуют большого количества материалов и хороших навыков кладки.
Для начала предлагаем П-образную конструкцию.
Уже подготовленную забетонированную площадку необходимо разметить, учитывая размеры имеющегося в наличии кирпича.
По разметке начинают выкладку кирпича. Учитывая простоту конструкции, здесь не обязательно даже придерживаться какой-то определенной порядовки
Обратите внимание: для выкладки печи барбекю своими руками используются два вида кирпича – обычный и огнеупорный. Обычный образует внешний контур, огнеупорный – внутренний
Проставки между блоками помогают сразу определиться с шириной швов кладки.
После предварительной раскладки и разметки начинают кладку. Внешний контур можно класть на обычный раствор, внутренний – на специальный, с повышенной огнестойкостью (для печей).
Чтобы скрепить стенки внешнего и внутреннего контура, используют металлические закладные.
По достижении нужного уровня (примерно 75…80 см) во внутренний контур вмуровывают опоры для решетки барбекю.
Завершающая стадия работы – установка плитки на обе стенки и промежуток между ними. Это одновременно и украшение конструкции, и защита кирпича от попадания влаги, и создание небольшого разделочного столика/сервировочной поверхности. Благодаря нескольким рядам держателей решетки и поддон с углями можно ставить на разные уровни.
Кирпичный мангал без раствора
Данный вариант подойдет на тот случай, когда нужно быстро сделать небольшую и удобную жаровню для шашлыков из остатков стройматериалов, то есть, бесплатно. Показанный на чертеже мангал из кирпича размерами 160 х 100 см, оснащенный столешницей и открытыми нишами, вы легко построите на даче своими руками
Одно важное условие: необходима ровная площадка из бетона или другого материала
Для строительства опорной части подойдет любой камень правильной формы – шлакоблок, пустотелый силикатный кирпич, ракушечник и так далее. Кладка пода и бортов жаровни должна выдерживать высокую температуру, поэтому здесь придется использовать шамотный либо керамический кирпич (лучше полнотелый). На перекрытие опорной части припасите стальные уголки с шириной полки 4 см и лист плоского шифера. Работы выполняйте согласно пошаговой инструкции:
- Нарисуйте на площадке мелом контуры барбекюшницы и выложите первый ряд вдоль линий. Углы формируйте из цельного камня и половинки, стены – из целых кирпичей, установленных с шагом 12 см, как показано на схеме.
- Выдерживая вертикаль, постройте остальные ряды нижней части, укладывая камни в шахматном порядке с перевязкой.
- На 8-м либо 9-м ряду (зависит от вашего роста) установите на опоры железные уголки, а сверху перекройте весь проем шифером.
- Сверху шиферного листа сформируйте поддон из сплошного ряда огнеупорного кирпича, а затем сложите бортики мангала.
Схема раскладки первого ряда
Заметьте, что кладочный раствор здесь не используется, конструкция стоит за счет собственной жесткости. Но при желании ничто не мешает вам приготовить цементно-песчаную смесь и выполнить полноценную кладку. Под для сжигания дров не обязательно делать из плоского шифера и шамотного камня, достаточно предусмотреть опоры и поставить на них лист толстого железа, как продемонстрировано на фото.
С чего начать постройку мангала барбекю
Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.
Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.
Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.
