Бутобетонный ленточный фундамент: преимущества

Этапы и технологии монтажа

Как собрать и установить заслонки из различных материалов?

Недостатки и преимущества

Решение заложить под дом фундамент из бута должно быть принято только после рассмотрения всех характеристик этого материала, а также взвешивания всех «за» и «против». Это мотивировано тем, что возвести такое основание не так просто. Во-первых, это займет некоторое время, во-вторых – необходимо очень тщательно провести замеры, а в-третьих, сам подбор и распределение камней по участку фундамента довольно хлопотное дело.

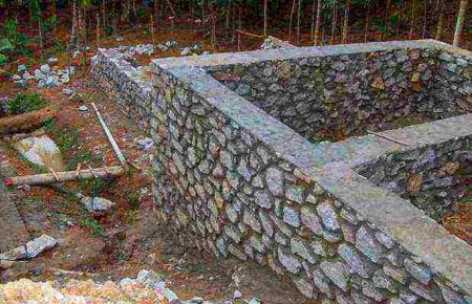

Основание из бутового камня

Фундамент с бутовым камнем обычно широко применим, когда необходимо построить высокую несущую конструкцию. И это не случайно, основа такого рода имеет ряд положительных характеристик:

экологически чистый материал;
прочность, надежность, а также гарантия долговечности;
природная водостойкость;
привлекательный вид, который не требует дополнительной облицовки.

Но вместе с тем, есть в ней и минусы. Самыми ярко выраженными считаются:

довольно высокая цена натурального материала;
сложности, возникающие при возведении конструкций из бута;
большие затраты по времени;
непростые расчеты, которые делают перед началом стройки.

Положительной особенностью бутового фундамента является возможность скомбинировать разные материалы. К примеру, чтобы сделать конструкцию чуть дешевле, можно для основы, находящейся в земле взять бут, а сверху – кирпич. При этом следует помнить, что технология укладки у этих материалов разная и ее нужно обязательно придерживаться.

Разметка участка и подготовка котлована

Соорудить самостоятельно основание — легкое дело. Для выполнения этих работ понадобятся такие инструменты:

лопата;
строительный уровень;
отвес;
кельма;
молоток;
рулетка.

Перед тем как залить бутобетонный фундамент, надо исследовать почву на стройплощадке. Уровень грунтовых вод и глубина промерзания земли — основные параметры, которые необходимо изучить и занести в проектную документацию. Далее надо произвести расчет характеристик основания с учетом временных нагрузок и массы готового объекта.

Технология устройства бутобетонного фундамента состоит из таких подготовительных мероприятий:

Очистить строительную площадку от мусора, растений и других посторонних предметов.
Удалить плодородный слой, толщина которого, как известно, составляет 15 см. Если пренебречь выполнением этого пункта, то корни растений со временем сгниют и испортят конечную конструкцию напольного покрытия здания.
Выполнить разметку участка: установить колышки в тех местах, которые отмечены в проекте, а после протянуть между ними веревку или капроновую нить.
Вырыть траншею глубиной на 20 см ниже, чем точка промерзания грунта на участке, при этом ширина канавы должна быть на 10 см больше самого фундамента.
Засыпать на дно песок и гравий, а после тщательно смочить и утрамбовать полученный слой, толщина которого в результате должна составлять 20-30 см.
Настелить рубероид на песчаную подушку таким образом, чтобы гидроизоляционный материал заходил на стенки траншеи на 15-20 см

Все работы легко выполнить самостоятельно. Однако для рытья траншеи можно нанять экскаватор, а грунт лучше уплотнять с помощью виброплиты.

Требования к грамотному проведению работ при монтаже бутового фундамента

Для того чтобы основание из природного камня и раствора было надежным и крепким, необходимо придерживаться определенных правил и технологий

Для того чтобы основание из природного камня и раствора было надежным и крепким, необходимо придерживаться определенных правил и технологий. Так, основными являются:

Правильные пропорции материала. При возведении основания из бута лучше распределить долю бетона и бута из расчета 50:50. Минимум, к которому можно свести количество природного камня в составе фундамента это 40%. Меньше не допускается. В этом случае о крепости готовой конструкции говорить не придётся.
Марка цемента. Для проведения работ лучше использовать цемент М-500 или М-400. Ниже не рекомендуется.
Размер щебня. Его фракция должна быть не больше 3 см. В идеале — 2 см.
Соблюдение пропорций сыпучих для замешивания раствора. Щебенка, песок и цемент должны браться из расчета 5:3:1 соответственно плюс вода в нужном количестве до получения нужной консистенции смеси.
Правильная консистенция раствора. Так, если при возведении фундамента будет использоваться строительный вибратор, раствор может быть гуще и иметь консистенцию густых сливок. При выкладке раствора он должен немного держать форму и не растекаться сразу. Если же использование вибратора не предполагается, то консистенция готовой смеси должна быть жиже. При разливании такой раствор должен растекаться, но не формировать идеально ровную горизонтальную поверхность.

Бутовый фундамент. Кладка основания из камней своими руками

Особенности

Разметка осей фундаментов

Как сделать бутовый или бутобетонный фундамент?

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

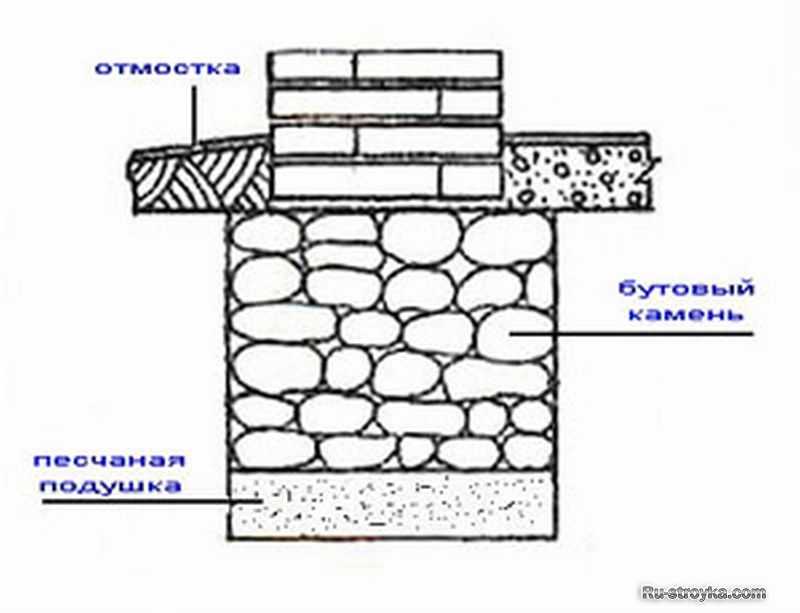

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

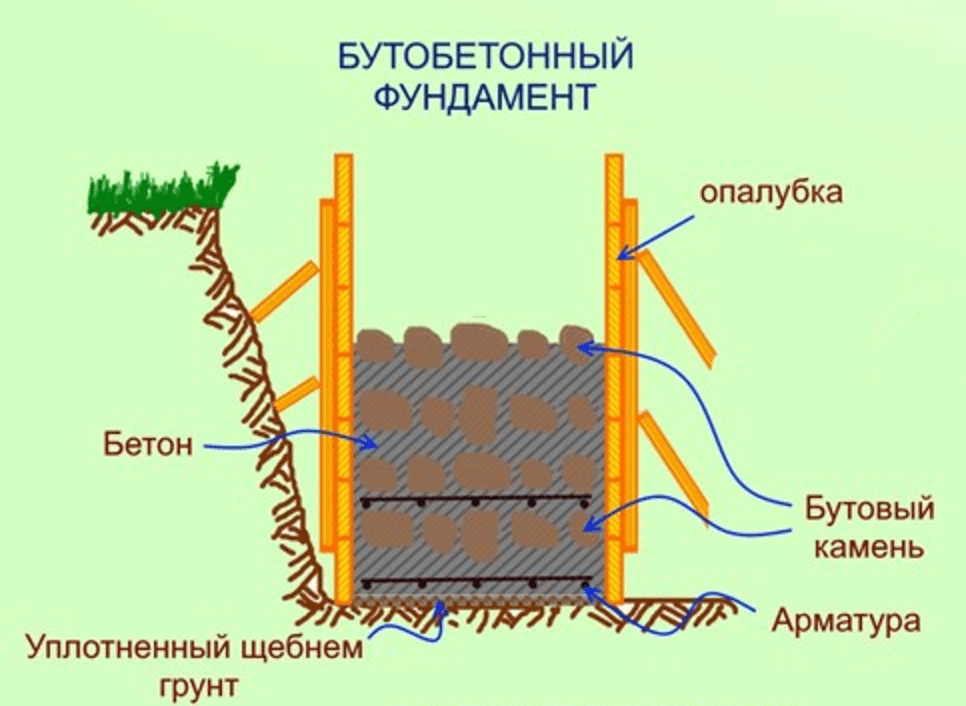

Устройство бутобетонного фундамента

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

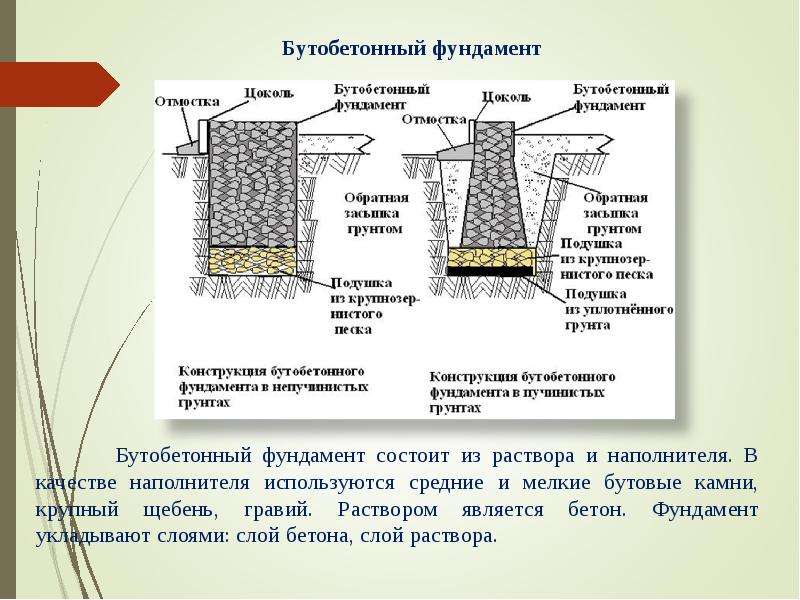

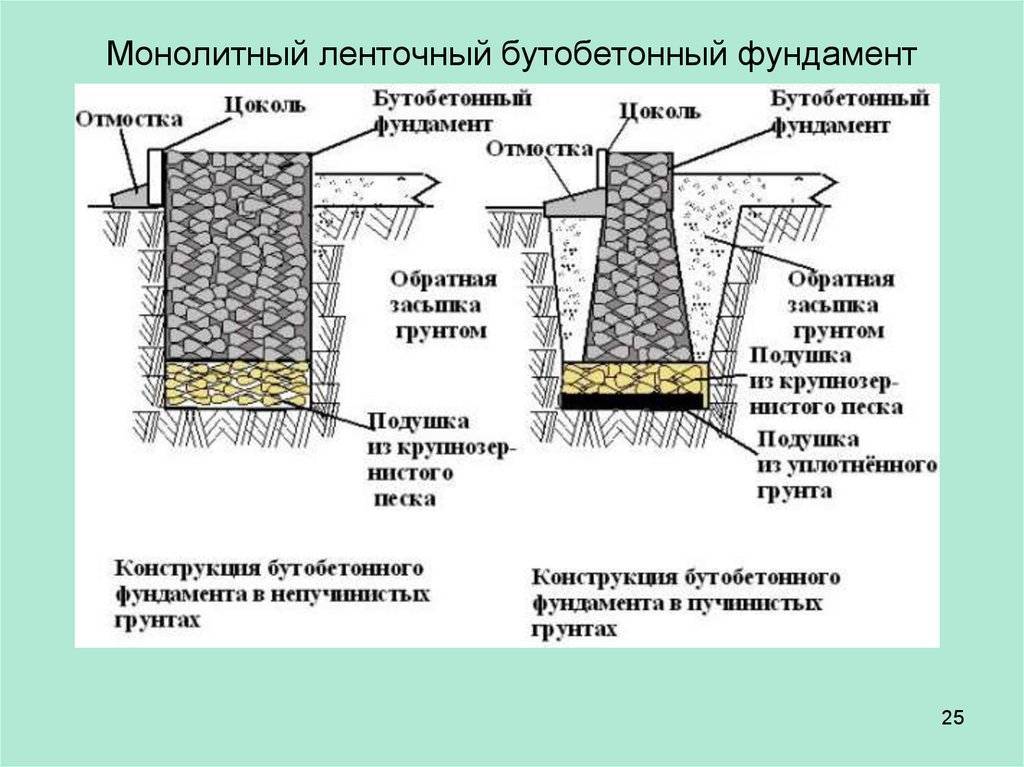

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 – изоляция, 2 – бутовый камень, 3 – кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных.Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Как сделать бутовый фундамент своими руками

Компоненты

Состав бутобетона для фундамента включает несколько основных компонентов:

бутовый камень (40-60%);
речной песок средней фракции;
цемент М400, М500;
вода;
пластификаторы.

Бутовый камень природный по размерам может быть любым с одним ограничением – длина фрагментов не должна превышать 1/3 ширины фундаментной стенки. Можно использовать половинчатые кирпичи и обломки керамических блоков, крупный щебень, горные обломочные породы. Бутовые камни необходимо предварительно очистить от налета и загрязнений методом отсева или омовения струей воды.

Цемент высоких марок М400-М500 подойдет для получения конструкции оптимальной прочности, соответствующей М300-М400.

Песок речной очищенный входит в состав бутобетона в качестве мелкого наполнителя. Его используют с цементом в соотношении 3 к 1, может быть 2 к 1 для улучшения прочности конструкции.

Пластификаторы рекомендуется вводить в цементный раствор для фундамента с целью улучшения его пластичности и укладки. Это могут быть присадки-модификаторы для повышения морозоустойчивости материала, водонепроницаемости.

Вода в раствор вводится по мере необходимости в малых дозах.

Расход готового цемента-раствора на 1 куб бутобетона оставляет 40-60% в зависимости от количества бута в объеме конструкции.

Точный состав компонентов определяется конструктивно и зависит, опять же, от бутового наполнителя.

Советы по монтажу

Подготовка площадки и подушки под основу

Недостатки бутового фундамента

Распространенные варианты укладки бута

Бутовая кладка фундамента начинается с проектирования и составления чертежей. После этого проводится подготовки камня. Это мероприятие представляет собой раскалывание больших глыб на фрагменты весом 15-25 кг. Делается это с помощью тяжелого молота и зубила. Сначала наносится разметка, а затем по ней наносятся сильные и точные удары. Осколки следует собрать, они пойдут на заполнение пустот кладки.

Бутовый камень в фундамент может укладываться по такой технологии:

Под скобу. Такая конструкция отличается презентабельным внешним видом, так как кладка ровная и хорошо просматриваются грани камня. Для создания используется шаблон (скоба) и калиброванный бут размером до 25 см. Основание возводится в траншее глубиной ниже точки замерзания, а по углам делаются усиленные бутовые столбы. Каждый ряд просыпается каменной крошкой и затем проливается цементным раствором так, чтобы он оставался внутри. Наплывы на внешней поверхности сразу удаляются.
Под лопатку. Данная методика напоминает работу с кирпичом. Подбираются продолговатые камни, которые рядами укладываются на цементный раствор. Делается перевязка, а фрагменты чередуются по ярусам, укладываясь по длине и ширине. Сверху кладка фиксируется армопоясом.
Под заливку. Наиболее простой, но не менее надежный способ изготовления фундамента. Камни не сортируются, а только очищаются от грязи. Материал загружается ярусами в опалубку, трамбуются и заливаются бетоном. Затем процесс повторяется, раствор уплотняется вибратором. Технология отличается наивысшей прочностью, но эстетическая сторона отходит на последнее место.

Ленточные фундаменты

Монтаж

Можно ли заливать частями?

Технологические требования в этом вопросе единодушны — заливка должна производиться одномоментно. Наличие в ленте участков с разным временем заливки считается браком и не допускается к эксплуатации.

Понятие «одномоментно» в данном случае понимается как отсутствие перерывов более суток. Нередко можно встретить рекомендации о заливке слоями, о создании «холодных стыков» и прочие вредные советы.

Действительно, нередко частные застройщики вынуждены производить заливку частями из-за недоступности техники, отдаленности участка от предприятия-изготовителя бетона и т.д. Необходимо понимать, что они действуют на свой страх и риск, создавая слоистую структуру ленты, образуя вертикальные стыки, ослабляющие фундамент.

Опасность разрушения слишком велика и реальна, лучше продумать возможность доставки и заливки готового материала.

Материалы и инструменты, необходимые для изготовления бутобетонного фундамента

Этапы строительства

Первым этапом любого строительства является составление списка материалов, инструментов, расчет параметров конструкции.

Какие нужны материалы и инструменты?

Для строительства потребуются:

цемент;
песок;
щебень;
бутовый камень;
песок для подушки фундамента;
доски для опалубки;
крепеж для съемной опалубки;
гидроизоляционные материалы (мастика, рубероид);
теплоизоляционные плиты;
инструменты для земляных работ (лопаты, тачки);
материалы для разметки (колышки, бечевка);
трубы для дренажа (если он необходим);
бетономешалка;
уровень;
инструменты для расчистки территории и подготовки площадки (по необходимости).

Второй момент – теплоизоляция. Она не потребуется, если вместо съемной опалубки использовать несъемную. Это же касается досок, крепежа. Также несъемной опалубкой для бутобетонного основания может выступать кирпичная или каменная кладка в один ряд.

Расчет параметров

Первый показатель вычисляется путем складывания массы всех строительных материалов, включая крепеж, отделку, ветрозащиту и так далее. Поэтому начинать расчеты нужно не с основания, а с дома.

Для этих целей лучше воспользоваться онлайн-калькулятором, например, Stroy-Calc. Полезная нагрузка дома обычно равняется 180×площадь дома. При этом 180 (кг/м2) – средний показатель полезной нагрузки. Что касается снеговой нагрузки, то ее находят на соответствующей карте регионов.

Для определения площади фундамента пользуются формулами и таблицами из СНиП 2.02.01-83. Чтобы найти глубину залегания, нужно знать уровень промерзания грунта в вашей местности – глубина фундамента должна быть ниже этой отметки на 10-20 см. В целом, для бутобетонного основания справедливы те же правила и норма, что и для железобетонного.

Проще рассчитать количество бетона для основания – в тот же Stroy-Calc вводят параметры ленты и получают результат – но для обычного раствора. А в требуемом растворе половину занимает бутовый камень. Поэтому проводят вычисления и делят полученную цифру на 2. Одна часть – количество раствора, вторая – бутового камня.

Пропорции компонентов для кладки

Как уже было сказано выше, бутобетонный раствор – это смесь обычного кладочного раствора с бутом. Поэтому для него актуальны стандартные пропорции песка, цемента и щебня в пропорции 1:3:5 соответственно. Количество камня – 50% от общего объема.

Подготовка строительной площадки

Она включает в себя:

Расчистка участка. Подразумевается вывоз мусора, корчевка деревьев, кустарника, травы, снос старых построек и так далее.
Геологическое исследование (шурфление) – для определения типа грунта, уровня подземных вод.
Разметка площади фундамента. Проводится на основе точного чертежа и рассчитанных параметров ленты. Для разметки обычно используют деревянные колышки, на которые натягивают бечеву.
Земляные работы – копка траншеи под ленту. Глубина траншеи должна быть больше на 10-15 см – это нужно для подушки из песка. Ширины траншеи должно быть достаточно для обустройства подошвы фундамента, самого фундамента включая гидро- и теплоизоляцию, плюс подсыпка.

Монтаж опалубки, заливка бетона

Для строительства опалубки используют дюймовые доски. Если предполагается высокий цоколь, используют деревянные щиты.

Заливка бетона проводится в несколько этапов:

Заливают 15-сантиметровый слой обычного раствора, без камня. Это нужно, чтобы в дальнейшем бут не вдавливался в подушку.
Устанавливают опалубку.
Заливают бутобетонную смесь слоем 25 см, в нее погружают бутовые камни, с шагом 5 см – раствор должен покрывать их наполовину.
Следующий слой бетона – он должен полностью покрыть первый ряд камня и оставить место для покрытия следующего ряда, тоже наполовину.
Операция проводится до достижения требуемой высоты фундамента.
Верхний слой – чистый бетон, который полностью покрывает бут.

Во время проведения работ нельзя допустить пересыхания бетона – его поверхность нужно увлажнять или защитить гидроизоляционной прокладкой.

Гидроизоляция, теплоизоляция

После полного высыхания бетона опалубку снимают, и поверхность ленты обрабатывается гидроизоляционной мастикой, обмазочного или напыляемого типа. Такая обработка продлевает срок службы основания, защищая его от воздействия подпочвенных и талых вод.

После высыхания гидроизоляции целесообразно выполнить теплоизоляцию. Это нужно для продления срока службы фундамента. Кроме того, «теплый» фундамент позволяет сократить расходы на отопление дома. Для утепления используют плиты пенополистирола.

Процесс проектирования ленточного фундамента

Что такое бутовый камень

Бутовым камнем принято называть фрагменты природных горных пород конкретных габаритов и форм.

Бутовый камень является обломками различных натуральных горных пород

Они образуются во время изготовления щебня при фракционировании. Для производства в большинстве случаев применяются сортировочно-дробильные комплексы. Однако довольно часто камень отбирают и вручную, поэтому стоимость такого камня весьма различна.

Учитывая разнообразие видов, пород и групп подобных камней, его можно использовать в частном и промышленном строительстве, архитектуре, при ландшафтном дизайне. Помимо того, бутовый камень имеет отличные характеристики с точки зрения экологичности.

Чтобы фундамент из этого материала был качественным и долговечным, следует правильно выбрать камень.

Для устройства основания можно использовать камни, которые соответствуют таким критериям:

Габариты камня должны быть приблизительно равны 20х25 см. Слишком большие камни будут снижать прочность фундамента, а использование мелких камней увеличит расход цементной смеси.
Камень с заметными трещинами может отрицательно отразиться на целостности поверхности, особенно через некоторое время после начала эксплуатации.
Загрязнённый материал плохо сцепляется со строительной смесью, однако такой нюанс можно исправить. Для этого нужно непосредственно перед заливкой бетонного раствора камень намочить.
Необходимо проверять используемый материал на прочность. Это делается обычным молотком. Если во время удара инструментом камень рассыпется, это свидетельствует о его плохом качестве. Если камень останется неповреждённым и издаст при ударе звонкий звук, то булыжник подходит для изготовления основы.

Приготовление бетонного раствора

Чтобы бутобетонные фундаменты получились высокого качества с большим сроком службы, важно не только тщательно выбрать камни, но и добросовестно приготовить раствор для кладки основы. Приготовление бетонного раствора должно осуществляться согласно стандартам и правилам. Чтобы избежать дефектов в будущем фундаменте, придерживаются следующей последовательности изготовления качественной смеси:

Чтобы избежать дефектов в будущем фундаменте, придерживаются следующей последовательности изготовления качественной смеси:

Первым делом в мешалку для бетона или другую емкость, в которой можно приготовить бетонный раствор, погружают сухие ингредиенты, а именно песок с цементом, в пропорции: одна часть цемента и три части песка. Тщательно перемешивают.
Далее не спеша всыпают щебень, которого потребуется пять частей, и постоянно перемешивают с песком и цементом до тех пор, пока щебень не сравняется с остальными компонентами смеси.
Тщательно перемешав сухие компоненты смеси, вливают небольшой струей воду. Количество воды нужно столько, чтобы консистенция стала однородной и густой как сметана.

В зависимости от того сколько используется бутового камня, определяется количество приготовленного раствора

Для достижения максимальной прочности бетонного раствора, важно соблюдать пропорцию добавления бутового камня, таким образом, его потребуется сорок процентов от всей массы бетонной смеси

Сооружаем фундамент из природного материала своими руками – методы кладки

Кладка фундамента – строительная практика. Основание закладывают:

Опалубочно («под залив»). Подразумевает организацию опалубки, залив раствора внутрь.
Безопалубочно («под лопатку»). Опалубка не требуется, однако, соблюдаются другие нюансы.
Шаблонно. Название обусловлено предположением о наличии контршаблона, скобы.

Процесс

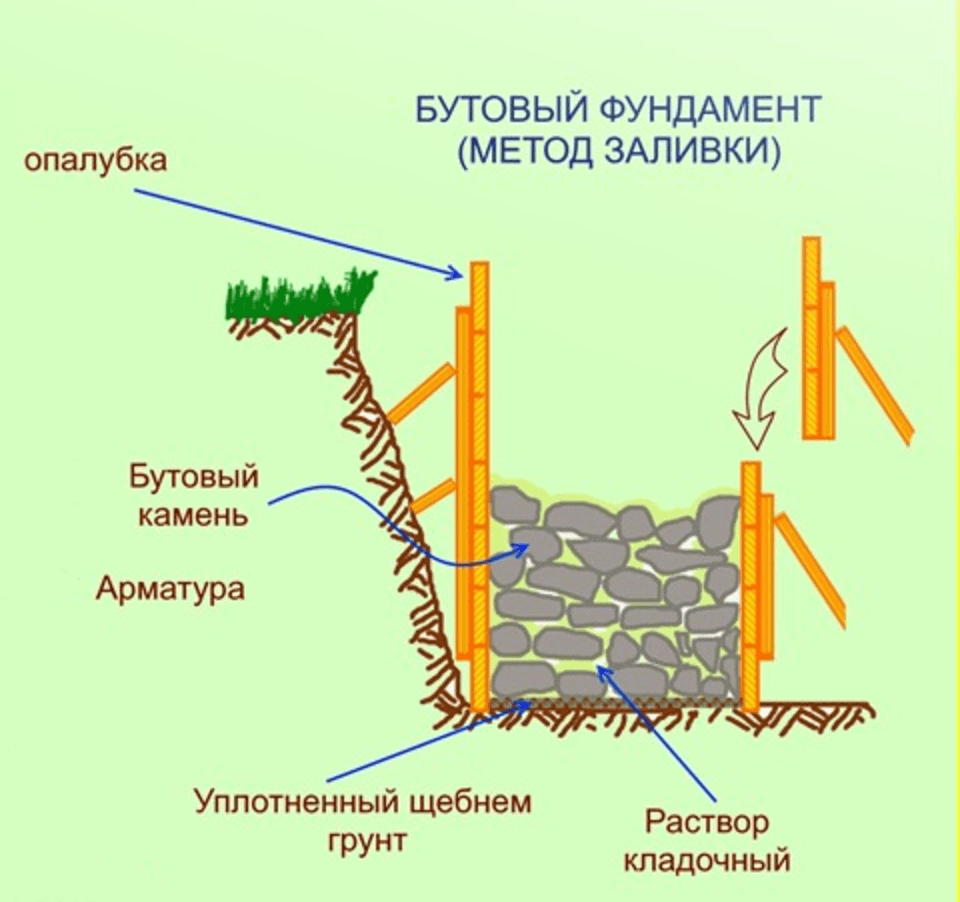

Делаем основу под заливку

Фундамент с опалубкой выполняется чаще других.

Не требуется размерная сортировка материала, укладываемого в траншею. Однако, перед укладкой в заливочную площадь, по днищу проходят песком, щебневой массой. Обсыпку уплотняют (обтаптывая), после, помещают камень.

Первый слой укладывается без подгонки, равномерно распределяется по песчано-щебневой подушке. Зазоры между камнями заполняются щебнем крупной фракции. В опалубку заливается бетон (цементобетон). После схватывания состава укладывается следующий ряд, производится заливка.

Опалубку с конструкции убирают только после полного высыхания.

Под заливку

Чтобы повысить прочность, бетон вибрационно уплотняют.

Возводим базу под лопату

Кладка без опалубки подразумевает нюансы:

Внимательность к поразмерной сортировке. Камни подбираются схожей формы, габаритов. Кладка узорная, основание — несущая часть здания, требующая прочности, равномерного распределения нагрузки. Выкладка нескольких маленьких булыжников в промежутке между двумя большими создаст слабое место, на котором образуется трещина, раскол.
Узорная, качественная подгонка. Нужно найти баланс, чтобы полученный цоколь не требовал отделки, был прочным.
Уплотнение бута, требующее ударного инструмента.

Первым укладывается один ряд камней покрупнее. Утрамбовывается, возводится достаточно плотным. Заливается связующий бетонный раствор, поверх укладывается второй каменный ряд. По уровню сверяют горизонтальность, вертикальность получаемой «стены».

Под лопату

Подгонка обеспечит аккуратную поверхность внешней части, отделка не потребуется.

Строим основу под скобу

Контрольный шаблон, эталонная скоба позволяет возводить фундамент. Решение – камни 25х30 сантиметров.

Внимание уделяют строгой вертикальности получаемого цоколя. Активно используется строительный уровень. Горизонтальность также сверяется

В деле скобного варианта базы, уровни играют важную роль

Горизонтальность также сверяется. В деле скобного варианта базы, уровни играют важную роль.

Бутовую фундаментную часть реально возвести самостоятельно. Главное в строительном деле – грамотный подход к выбору материальной составляющей, к которой относятся камень, связующий элемент (бетонный, цементобетонный раствор), инструменты. Требуется изучение характеристик, технологий выбора, строительства основания.

Эксплуатировать каменную основу возможно долго. Здания получаются крепкими. Основа перенесет ремонт, действия стихии, климатические условия.
