Сборка строительных лесов своими руками: Пошаговая Инструкция – Обзор

Как сделать строительные леса своими руками

Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

  1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
  2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
  3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
  4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
  5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

  • к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
  • к стойкам приваривают горизонтальные перемычки;
  • в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
  • сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
  • концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
  • затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
  • стяжки фиксируют к стойкам болтами и затягивают гайками;
  • на стойках и перилах сверлят отверстия под болтовые соединения;
  • к отрезкам труб приваривают пластины (подпятники);
  • собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
  • на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Порядок монтажа рамочных лесов ЛРП

Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.

МОНТАЖ ЛЕСОВ:

1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).

Виды лессов

Существует несколько разновидностей лессов, которые вполне можно сделать самостоятельно. Для изготовления подойдут металлические трубы, можно добавлять в конструкцию доски. Если делать все из дерева, получится гораздо дешевле металлических. Но такие установки не смогут выдерживать значительную нагрузку, есть вероятность надлома при большом весе, установленном на них.


Пример строительных лессов

По времени, каркас из металла будет выполняться дольше, но постепенно затраты на его изготовление будут перекрыты надежной службой. Если нужно конструкцию можно будет разобрать, перестроить. Кроме деревянных, имеются и другие виды лессов:

1. Хомутовые. Приоритетно, их используют для работы со зданиями, имеющими сложную конфигурацию. Собрать такие изделия проблематично, но есть вариант изгибать их, как того требует необходимость.

2. Клиновые. На них можно укладывать значительную массу.

3. Штыревые. Их достаточно просто собрать-разобрать. Они пойдут для мелких строительных работ, не требующих серьезной подготовки.

4. Рамные. Их преимущество в легкости, простоте сборки. Собрать их можно очень высокими, до 50 метров. Выдержать они смогут около 200 кг на каждый метр поверхности основания. В стройке их используют чаще всего, потому как сделать их своими руками несложно.

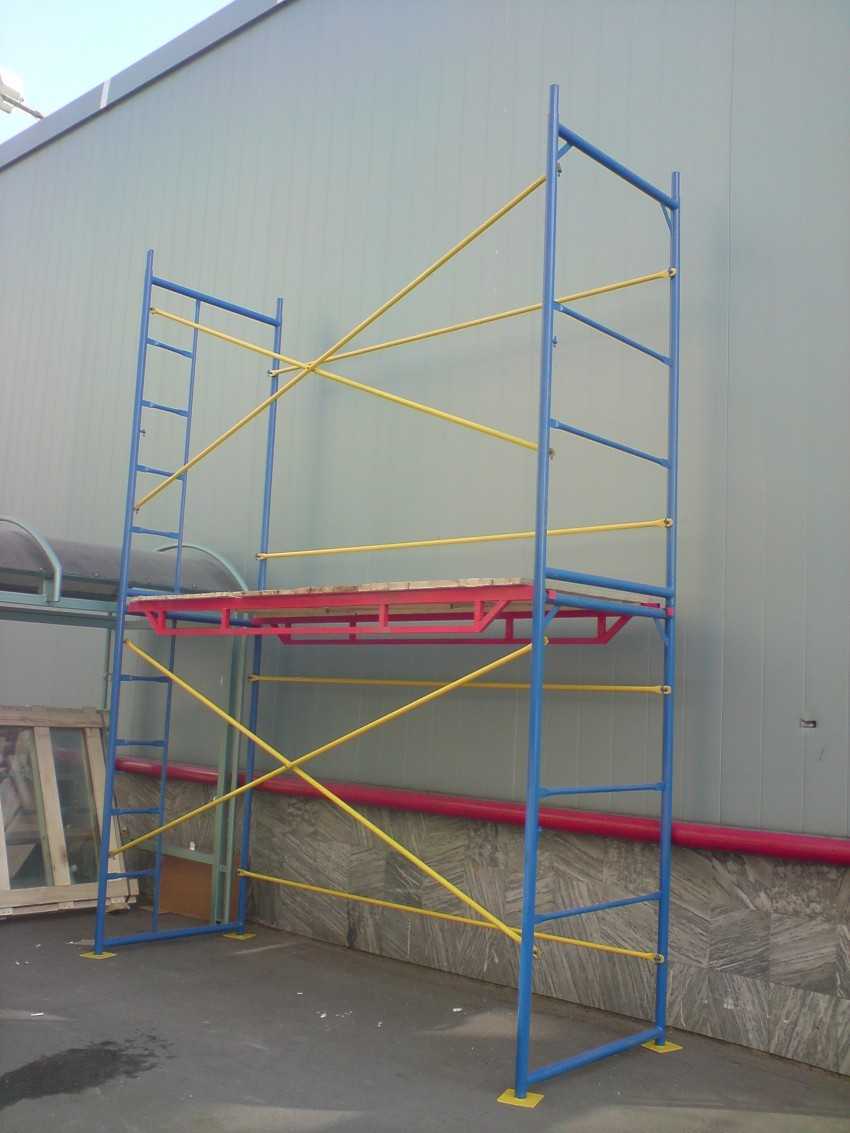

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

  • круглая труба диаметром 15 мм – основа будущих распорок;
  • профильная труба диаметром 30 мм – необходима для производства стоек;
  • профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
  • крепежные материалы для металла;
  • «болгарка» – ею шлифуют углы и пилят трубы;
  • дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

  • ширина между стойками не больше 3 м;
  • длина между стойками не больше 4 м;
  • высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Фото строительных лесов

Также рекомендуем просмотреть:

  • Идеи как сделать станок для сверления
  • Какую люстру лучше выбрать
  • Направленные Wi-Fi антенны
  • Советы по выбору раздвижных дверей
  • Как выбирать кондиционер для квартиры
  • Капает и течет смеситель
  • Усилитель звука своими руками
  • Как сделать римские шторы
  • Идеи самодельных электрогенераторов
  • Концепция вечных фонариков
  • Схема как сделать самодельный металлоискатель
  • Идеи маленькой гардеробной
  • Почему потеют пластиковые окна
  • Идеи как использовать пространство под лестницей
  • Технологии производства древесного угля
  • Идеи обустройства кладовок в квартире
  • Советы как выбрать качественные пластиковые окна
  • Как выбрать вытяжку на кухню
  • Идеи, как сделать поделку из пряжи
  • Какие уровни лучше выбирать
  • Как выбрать хороший роутер для дома
  • Какой шуруповерт лучше выбрать
  • Советы как выбрать хороший холодильник
  • Как сделать красивый кристалл
  • Как работать с краном под давлением
  • Эффективные способы как выкрутить сломанный болт
  • Самодельные фонарики своими руками
  • Лучшие идеи как хранить игрушки
  • Как выбрать хороший пылесос
  • Рекомендации как правильно выбрать ванну
  • Какое отопление лучше выбрать
  • Какой котел для отопления выбрать
  • Какую кухню лучше выбрать
  • Как выбрать качественную плитку
  • Какие обои лучше выбирать
  • Советы для выбора пола
  • Какие увлажнители воздуха лучше
  • Какие окна лучше выбрать
  • Как выбрать ортопедическую подушку и матрас
  • Лучшие идеи зонирования пространства
  • Какой матрас лучше выбрать
  • Быстрая и пошаговая уборка квартиры
  • Что такое акустический выключатель
  • Как сделать генератор дыма
  • Самодельный пресс из домкрата
  • Простой ветрогенератор своими руками
  • Как сделать солнечную батарею
  • Какой аудиопередатчик лучше покупать
  • Приспособления для нарезки бутылок
  • Индукционные системы для отопления
  • Идеи электровелосипедов своими руками
  • Самодельные стельки с подогревом
  • Фильтры низких и высоких частот
  • Как сделать воскотопку
  • Идеи самодельного пескоструя
  • Как сделать точилку для ножа
  • Советы для правильного выбора смесителей
  • Современные варианты перегородок
  • Меловые доски в интерьере
  • Рекомендации по выбору ламината
  • Как нужно выбирать стиральные машины
  • Как устранить трещину на лобовом стекле
  • Правильная установка розеток
  • Как правильно выбирать диван
  • Как выбирать газовые котлы по критериям
  • Советы как правильно выбирать утюг
  • Как правильно выбирать телевизоры
  • Разновидности направляющих для ящиков
  • Как правильно выбирать шторы

+1

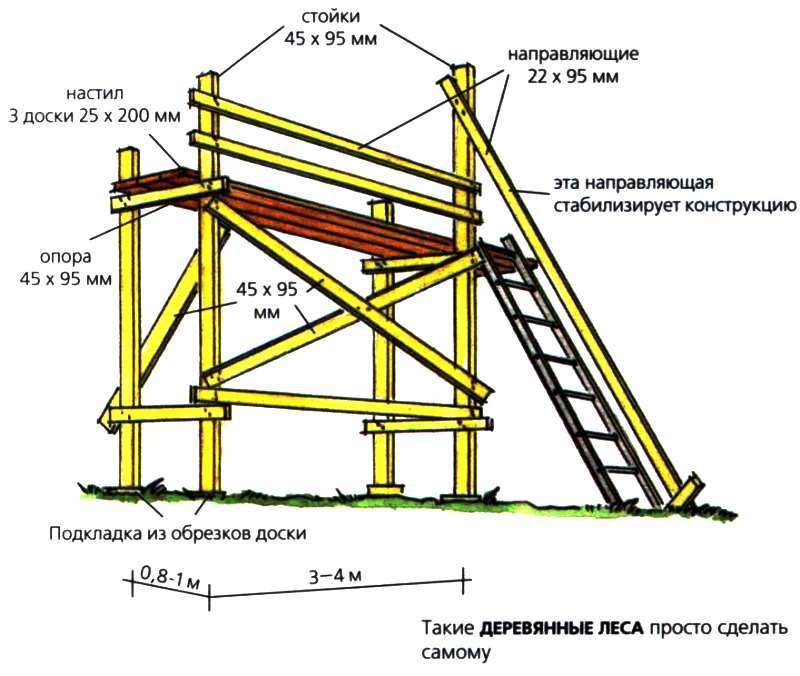

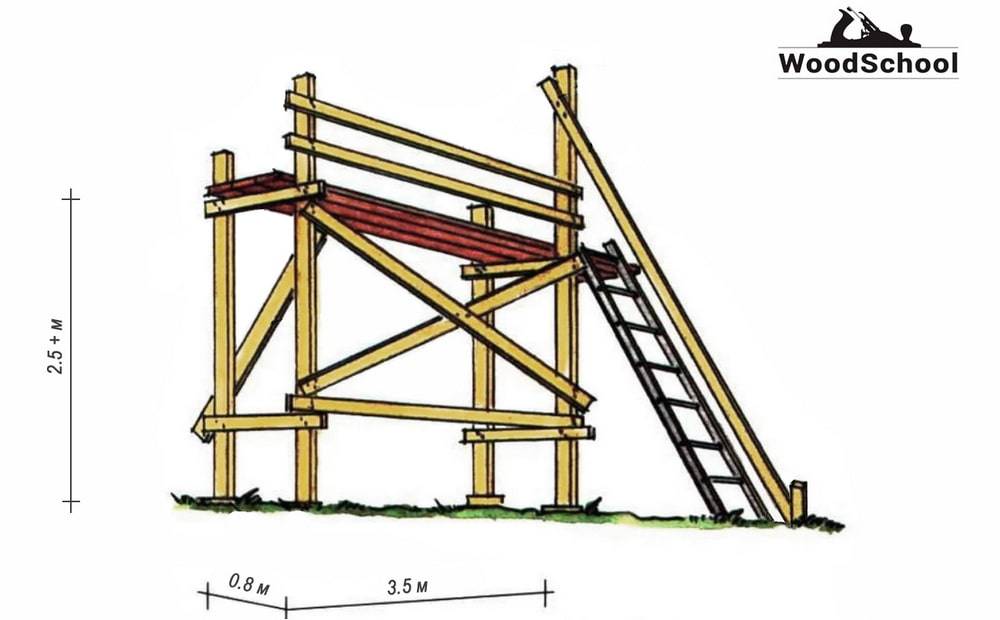

Типовые строительные леса из дерева – чертеж

Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.

Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.

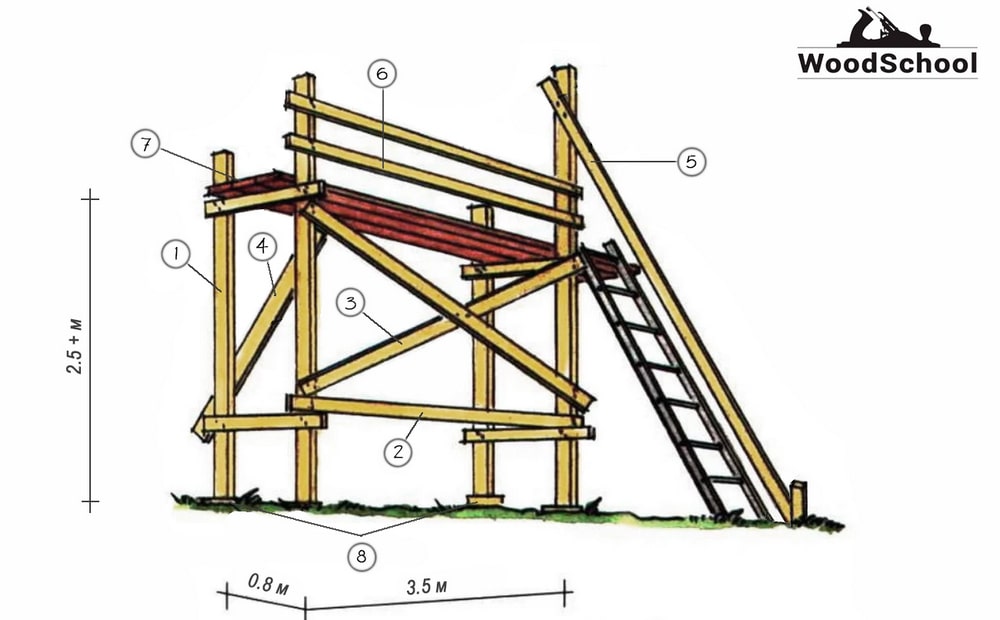

Из чего состоят строительные леса:

  1. Рамы (стойки + поперечины)
    2. Горизонтальная связь
    3. Диагональная связь
    4. Вертикальные стяжки
    5. Стабилизирующая опора
    6. Отбортовочные доски
    7. Настил
    8. Подпятники из обрезков доски

Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.

Боковые рамы

Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм. Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.

Горизонтальные и диагональные связи

Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.

При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.

Стабилизирующие опоры

Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.

Отбортовочные доски

Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.

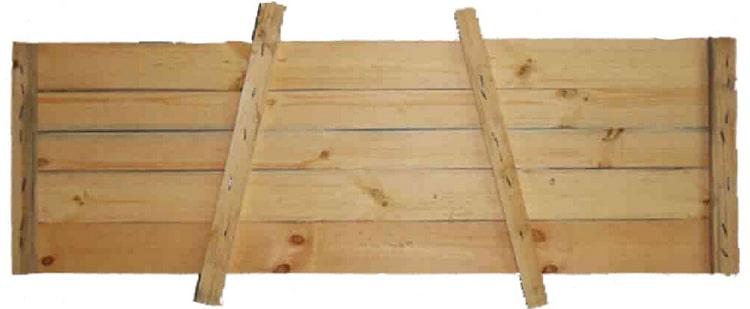

Настилы деревянные для строительных лесов

Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.

Ригели

При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.

Подпятники

Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.

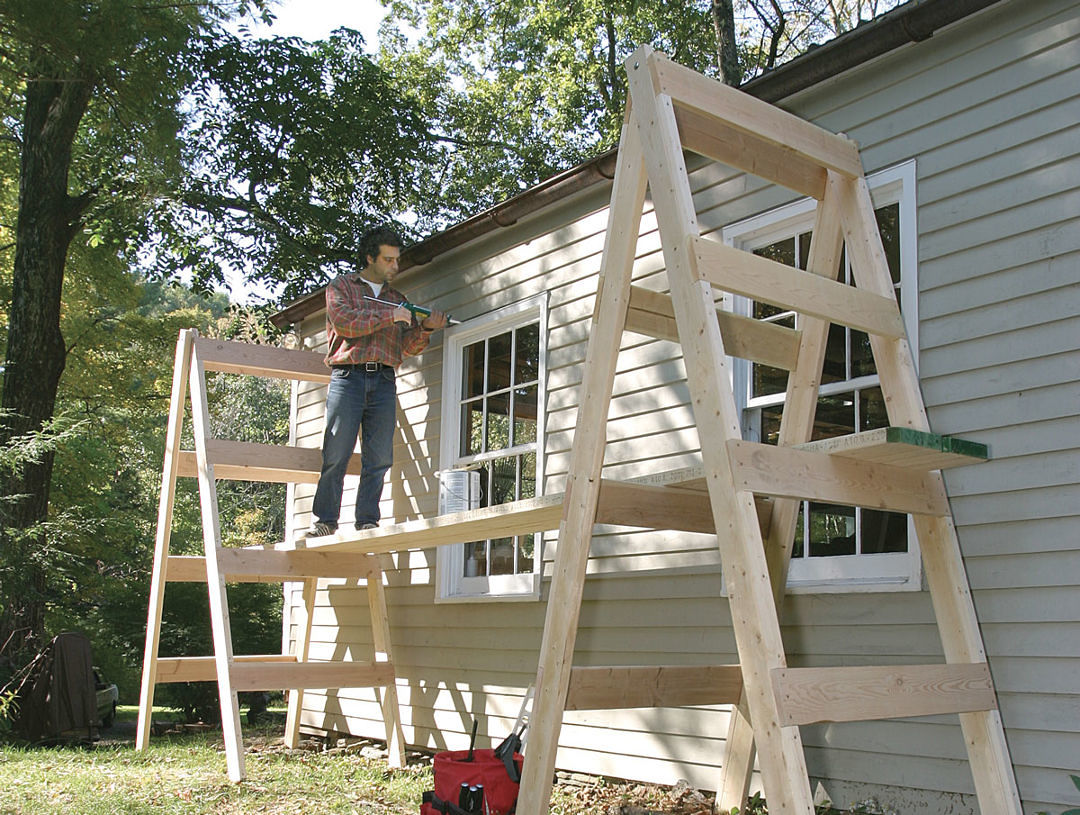

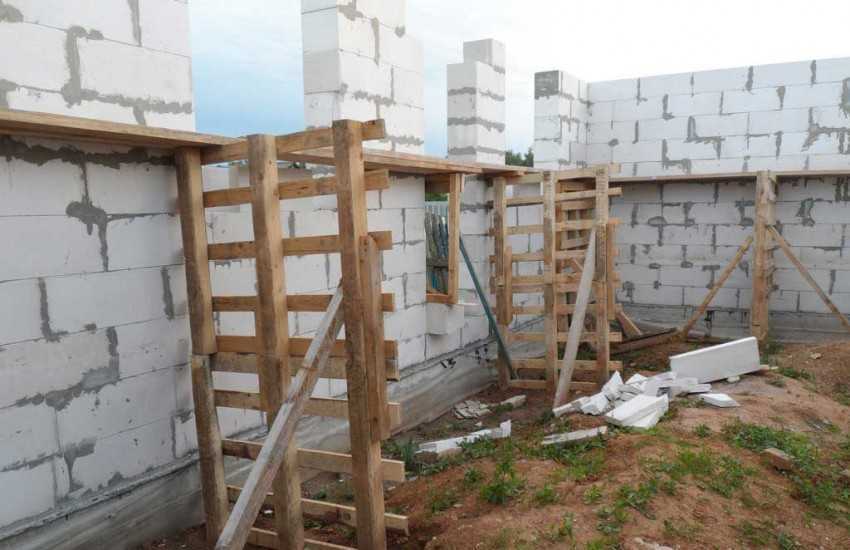

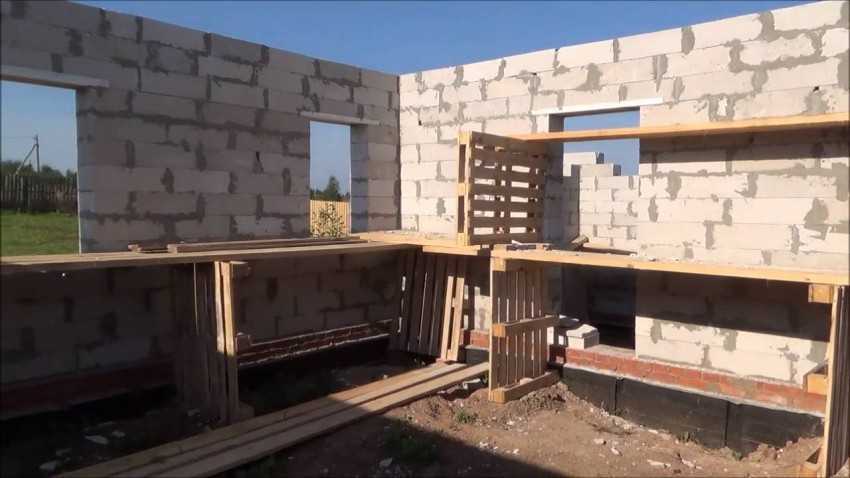

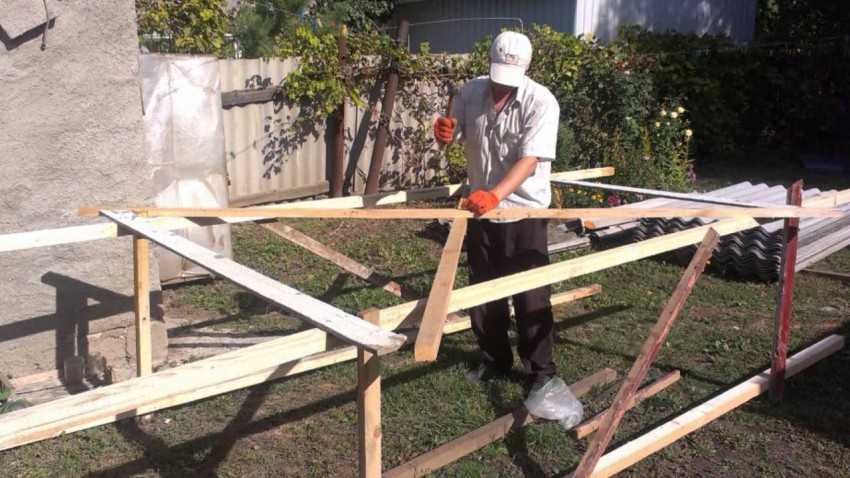

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

  • Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
  • Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
  • Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Другие новости

Люди, так или иначе связанные с работами на высоте, знают, что вышки бывают стандартных размеров для ремонтных, строительных и монтажных работ, а также резервуарные — для производства работ в помещениях с узким проходом и резервуарах. Но в чем конкретно отличие резервуарных вышек-тур от обычных, знают не многие.

Завод МВК объявляет набор слушателей на обучение по профессии с варщик:

Сварщик дуговой сварки самозащитной проволокой

Сварщик дуговой сварки плавящимся электродом в защитном газе

Обучение на базе учебного центра осуществляется за счет завода. Мы предоставляем молодым людям возможность обучиться профессии, а через 3 месяца иметь достойно оплачиваемую работу на нашем предприятии

Всем иногородним студентам предоставляется жилье. Мы поощряем стремление молодежи к обучению этой интересной и всегда актуальной профессии, поэтому кроме оплаты за обучение и жилье, заключаем трудовой договор на 1 год .

Источник

Плюсы и минусы разных конструкций

Строительные приспособления удобны при создании объекта, а после окончания работы остро стоит вопрос их хранения. Даже в разобранном виде конструкция занимает много места.

Приспособления из дерева могут быть и разборными, но делать это нелегко, особенно если доски были скреплены гвоздями. И даже дощатые леса нужно где-то хранить. Кроме того, в местах крепления гвоздей после разбора остаются небольшие трещины и щели, которые будут способствовать гниению. Зачастую на таких конструкциях остается растворитель или краска.

Совет! Если у вас после строительства остались разборные металлические леса, вы можете продать их по неплохой цене или сдавать в аренду.

Строительные леса, собранные самостоятельно, не годятся для работы на больших объектах. Как правило, они предназначены для зданий в 1-2 этажа. Эксплуатация лесов на больших высотах опасна.

Подобные конструкции используются нечасто (для ремонта или отделки фасадов), потому их монтаж не всегда уместен. Можно выполнить работы по покраске и без строительных лесов.

Зачастую строительные леса делают протяженностью от 6 метров, что увеличивает их вес и стоимость. Такую конструкцию будет проблематично переносить с места на место, а ее разбор и сборка займут очень много времени.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

  • трубы сечением 30х30 мм и длиной 1,5 м;
  • трубы диаметром 15 мм;
  • трубы 25х25 мм;
  • обрезная доска толщиной 40 мм;
  • алюминиевая лестница;
  • саморезы и болты;
  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень.

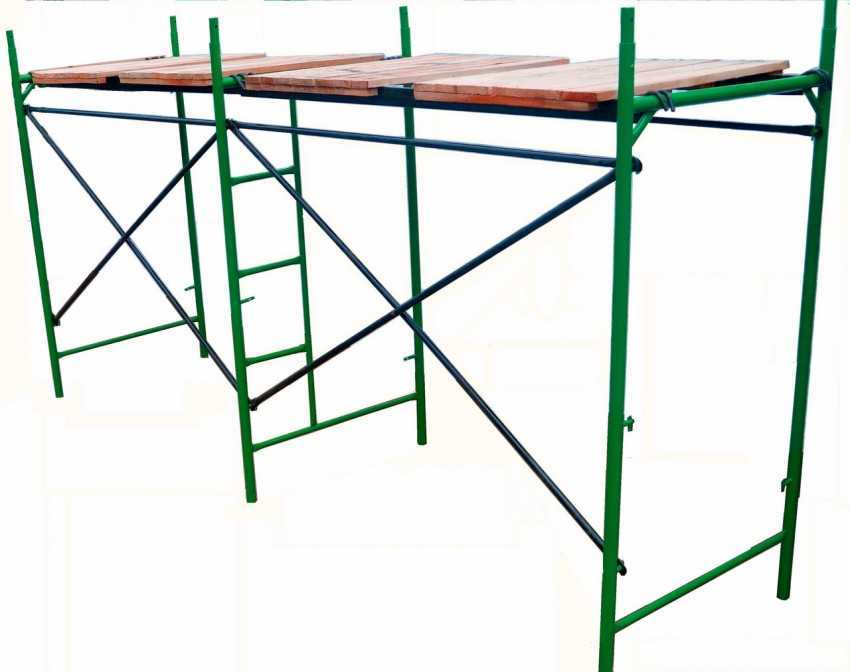

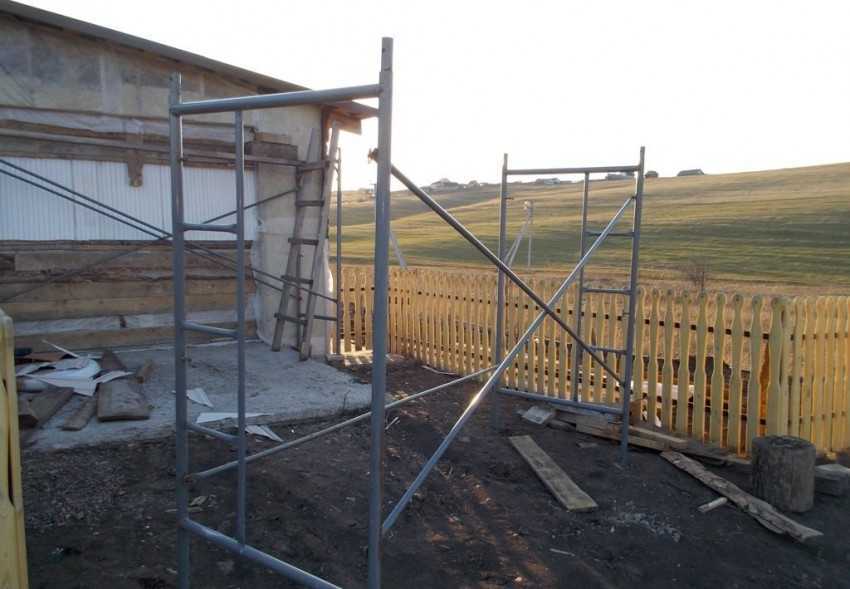

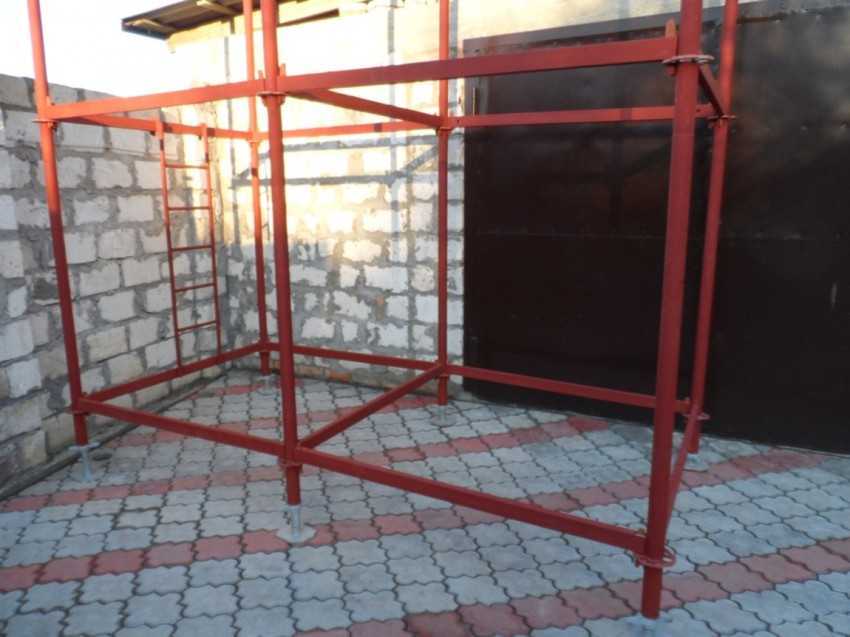

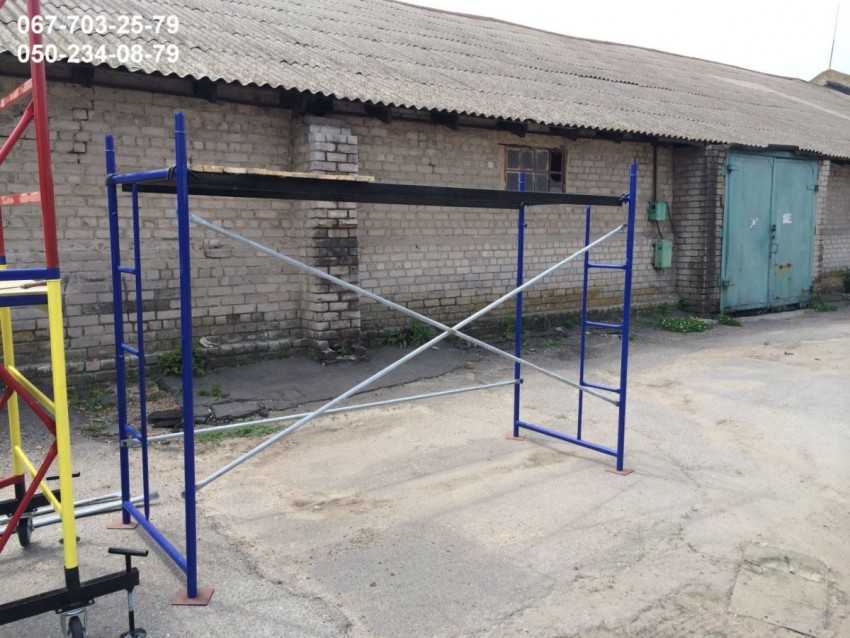

    Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок

Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

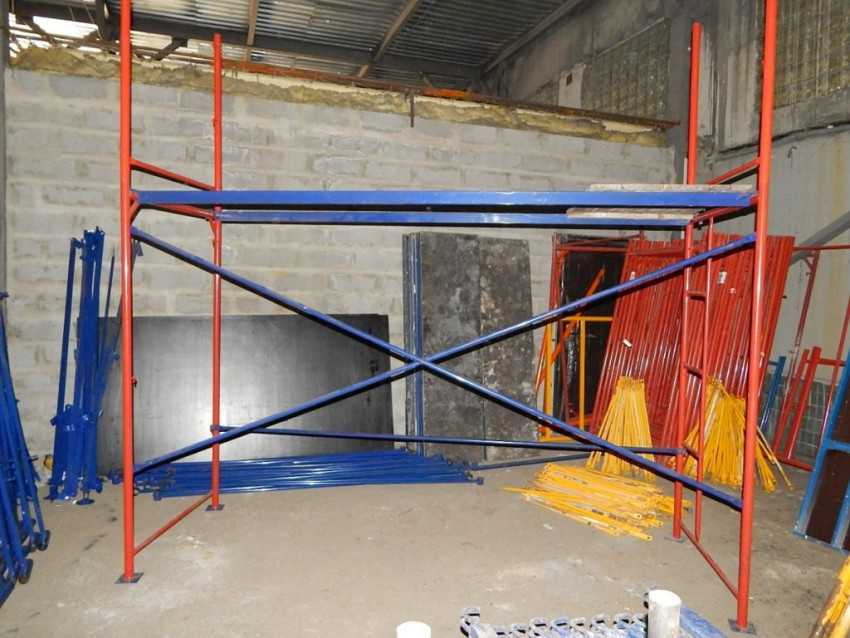

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж

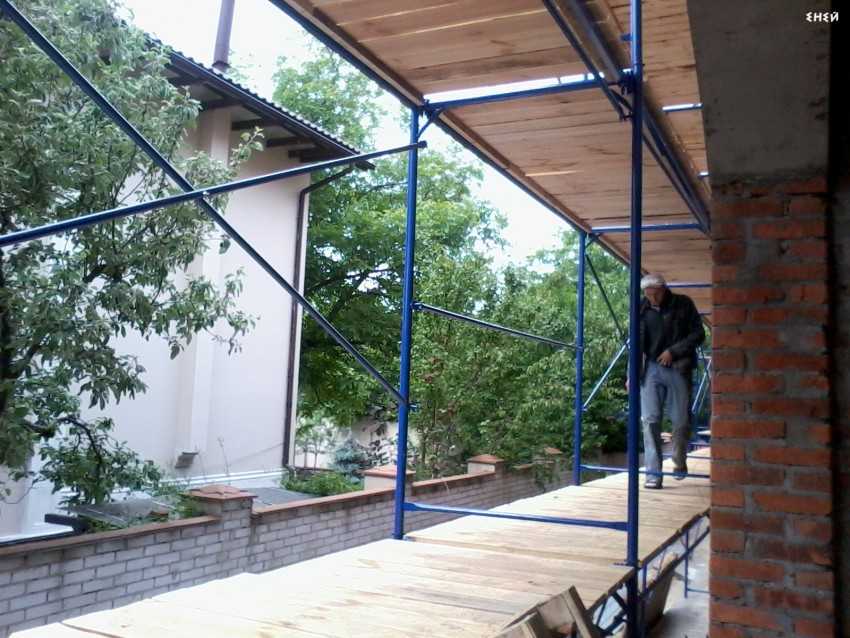

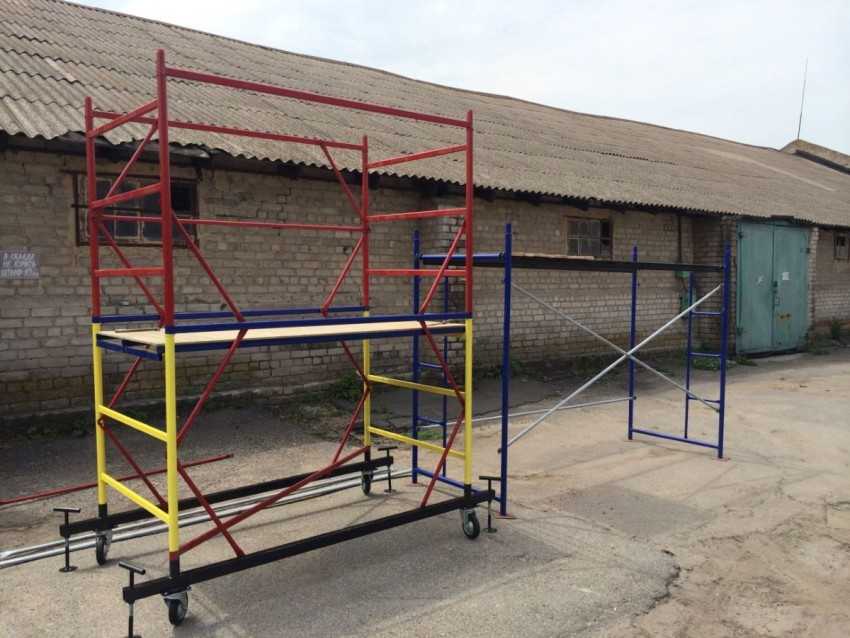

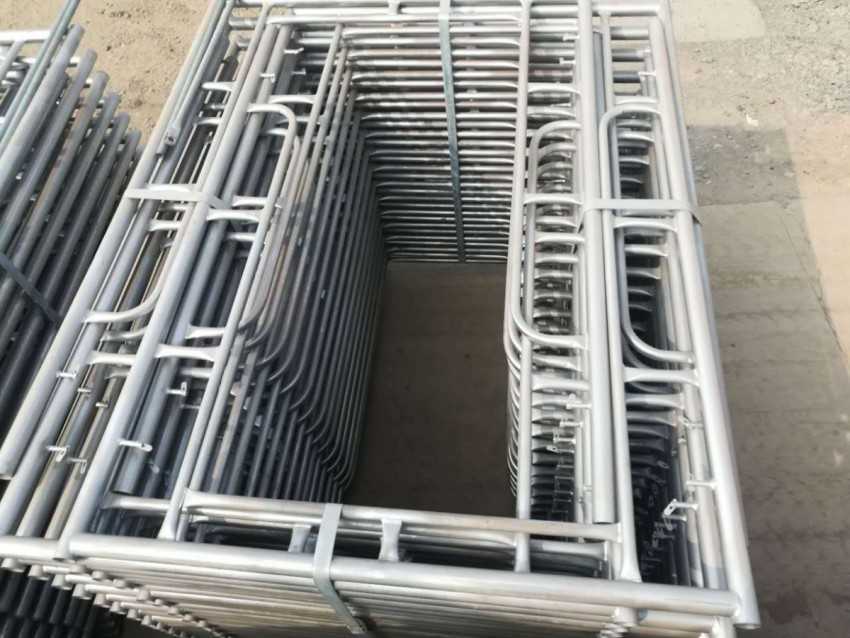

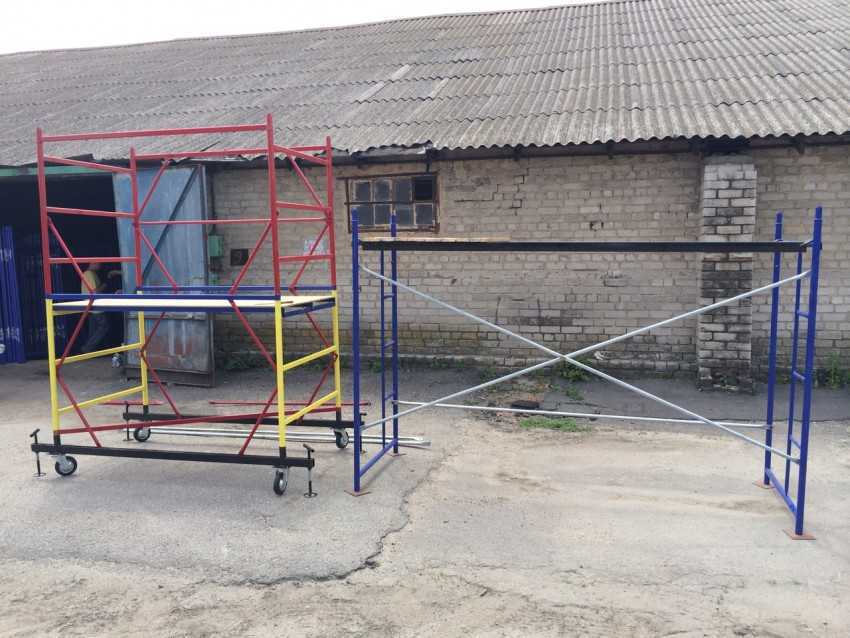

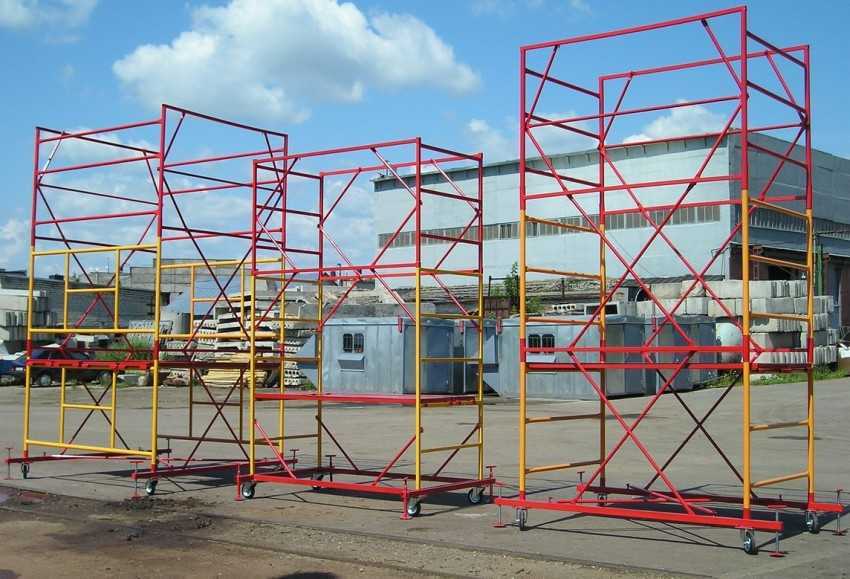

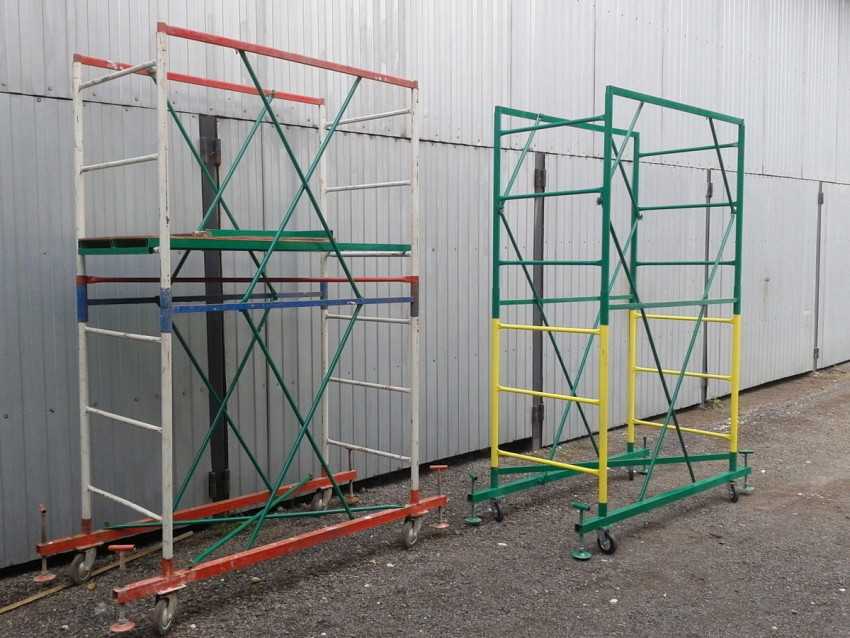

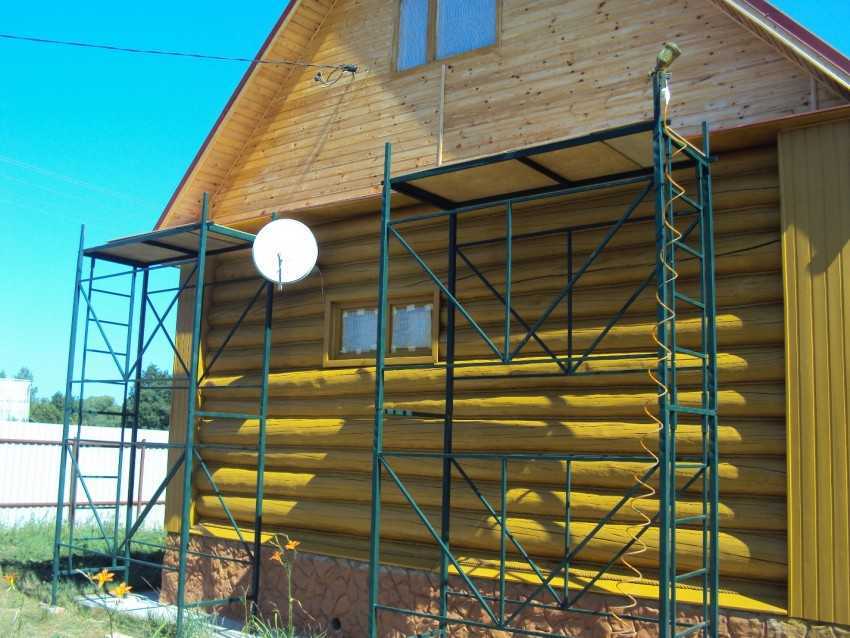

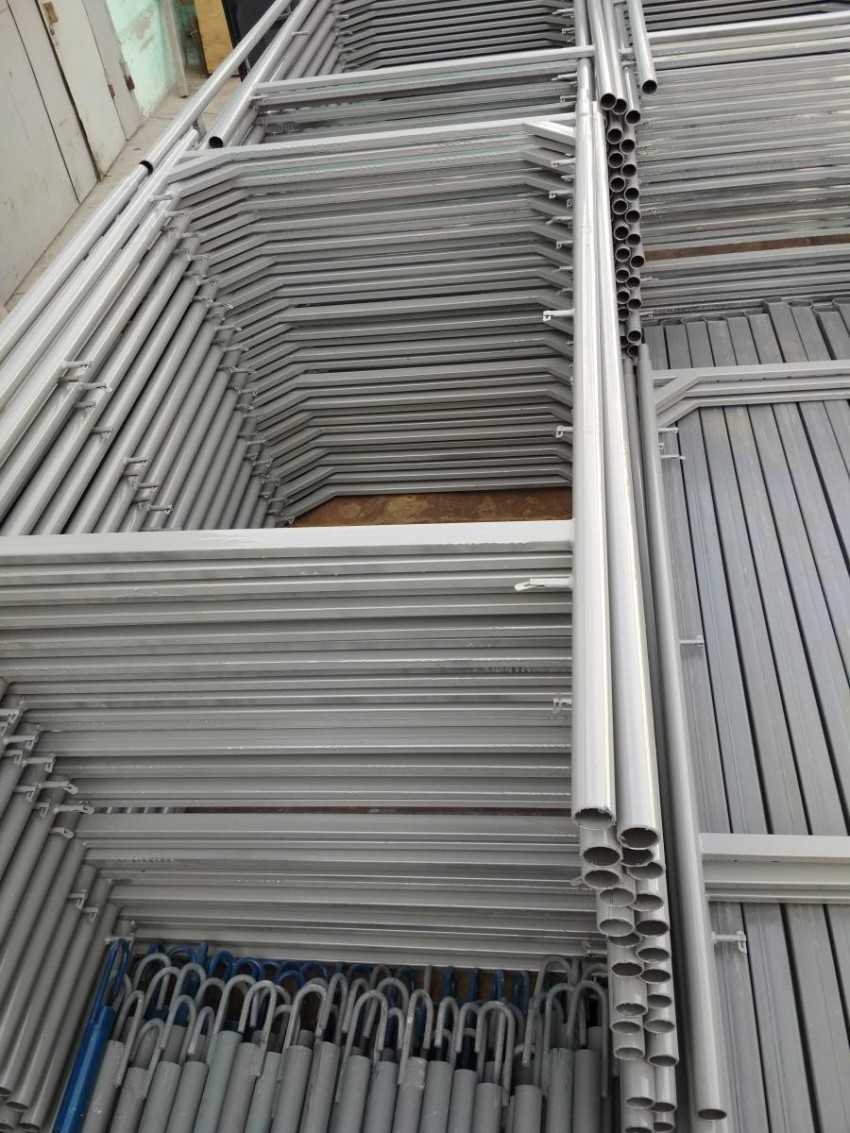

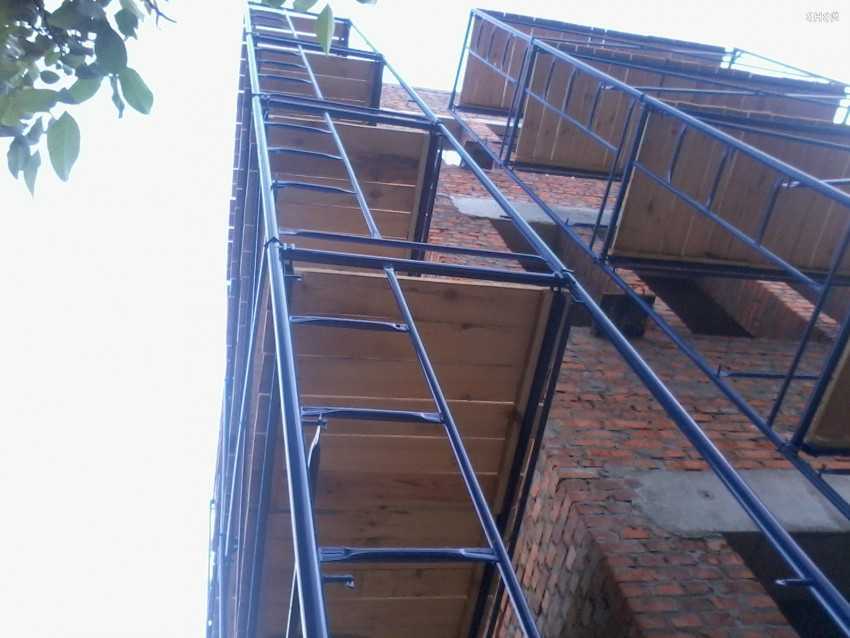

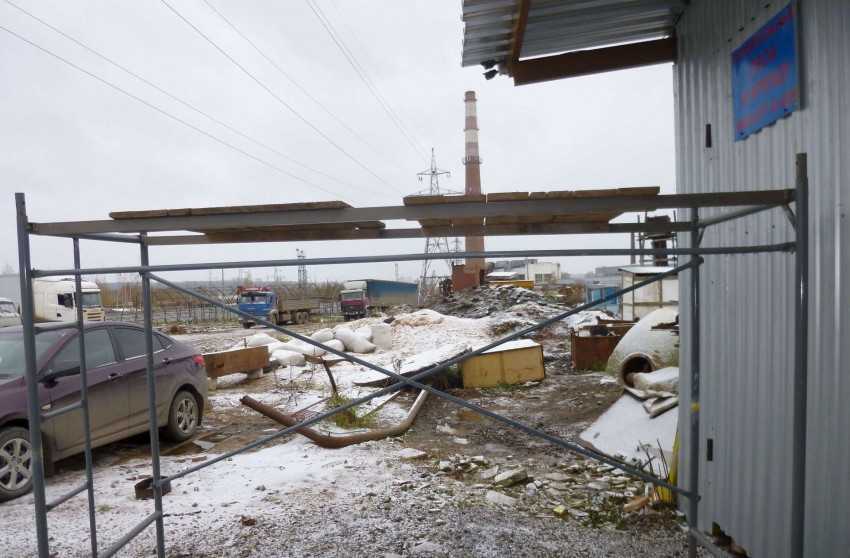

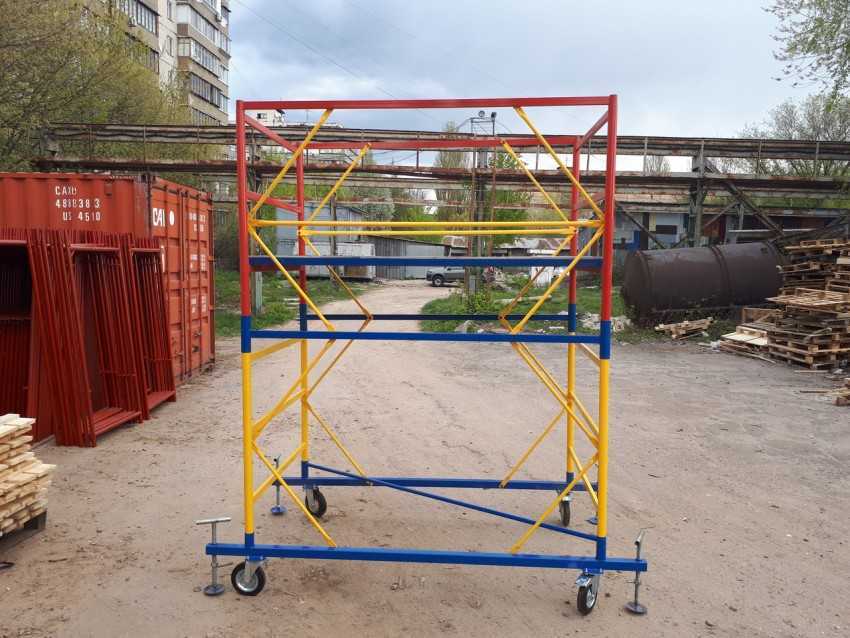

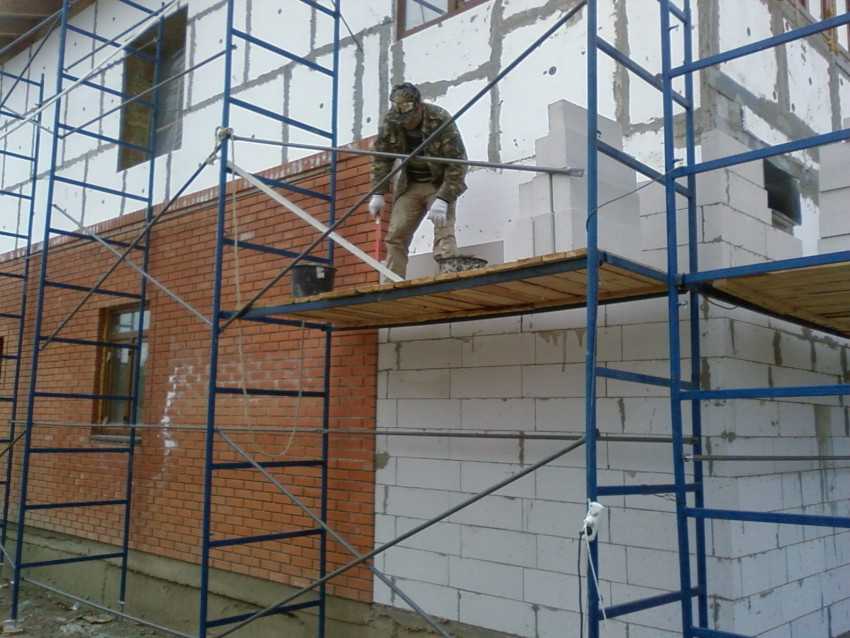

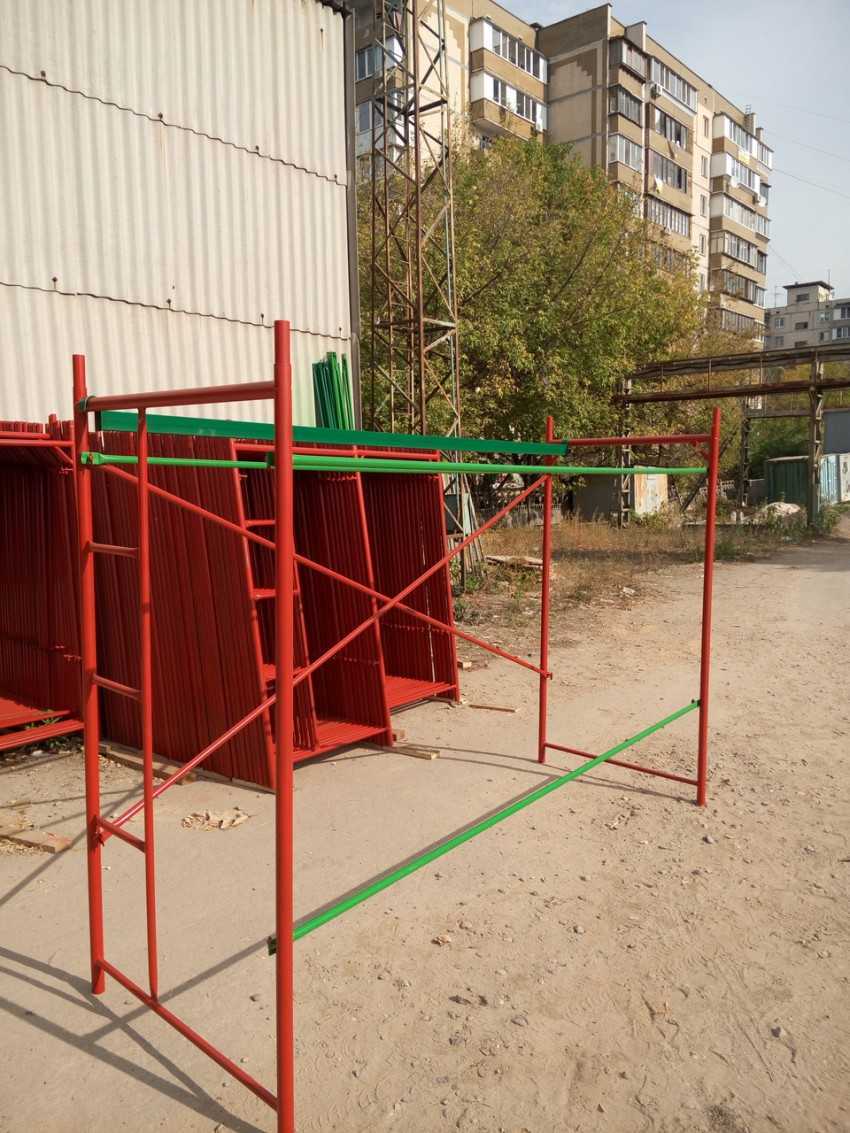

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

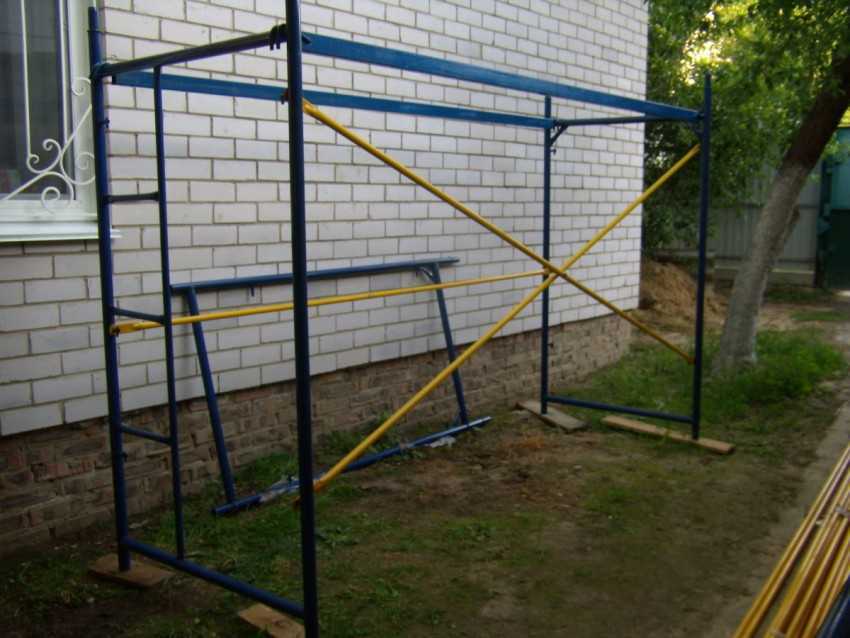

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин. Рамные леса — принцип крепления поперечин и укосин

Рамные леса — принцип крепления поперечин и укосин

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

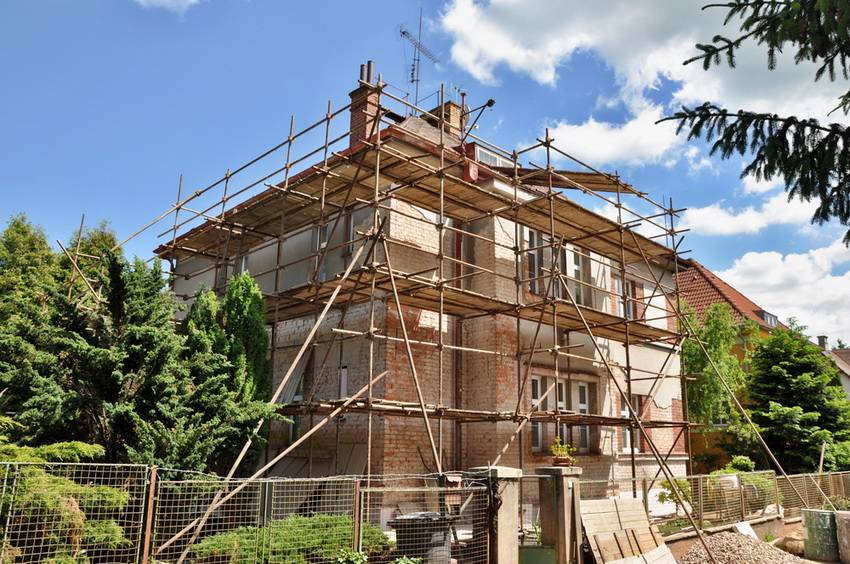

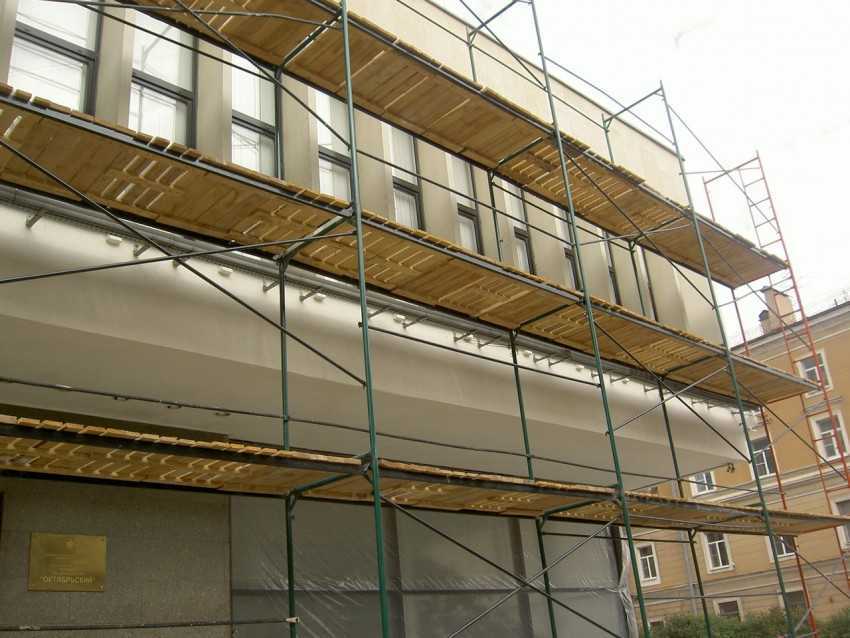

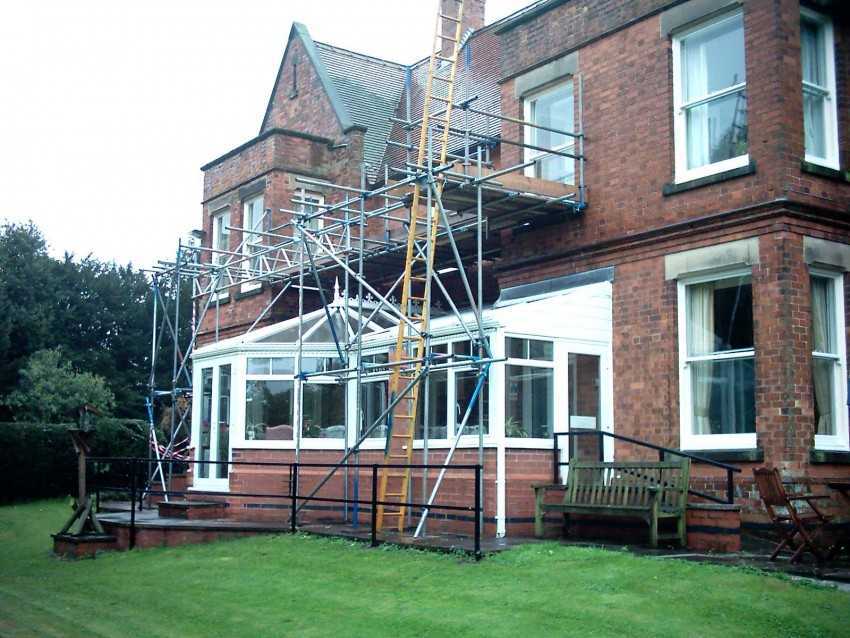

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Статья по теме:

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Подмостки приставного типа

Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.

На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса. По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.

На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.

На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они  тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.

Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.

Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками.  Его  нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы. Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
