Онлайн калькулятор свайно-ростверкового фундамента
Стандартные размеры и цены:
Вид работы | 6×6 метров | 6×9 метров | 9×9 метров |
Стоимость фундамента под ключ | 53 000 руб. | 71 000 руб. | 95 000 руб. |
Несущая способность | 270 тонн | 360 тонн | 480 тонн |
Количество ЖБ свай (L-3м, сечением 150х150 мм) | 9 | 12 | 16 |
Стоимость ЖБ свай:
Тип свай | 15-50 шт. | 51-100 шт. |
С 30.15 (свая железобетонная L-3м, сечением 150х150 мм с установкой) | 5 500 руб. | 5 200 руб. |
С 40.15 (свая железобетонная L-4м, сечением 150х150 мм с установкой) | 6 500 руб. | 6 200 руб. |
С 50.15 (свая железобетонная L-5м, сечением 150х150 мм с установкой) | 7 800 руб. | 7 500 руб. |
С 30.20 (свая железобетонная L-3м, сечением 200х200 мм с установкой) | 6 600 руб. | 6 300 руб. |
С 40.20 (свая железобетонная L-4м, сечением 200х200 мм с установкой) | 7 700 руб. | 7 400 руб. |
С 50.20 (свая железобетонная L-5м, сечением 200х200 мм с установкой) | 9 000 руб. | 8 600 руб. |
Параметры
Для расчета ростверка необходимо знать его геометрические характеристики. Это:
- Длина и ширина. Показатели зависят от габаритов будущего здания.
- Толщина. Необходимо учитывать, что фундамент должен быть шире возводимых стен.
- Высота. Расчет производится для высокого (приподнятого над поверхностью земли) ростверка, поэтому в учет не идет высота его заглубления.
- Общая длина внутренних перемычек. Параметр учитывается при строительстве здания с внутренними помещениями (комнатами).
После введения метрических данных в калькулятор расчета ростверка программа определит следующие показатели.
- Внешний периметр — границы, повторяющие контур строения.
- Общую длину — периметр с общей длиной внутренних перемычек.
- Площадь подошвы — квадратура контакта фундамента с грунтом. Полученные значения помогут для определения площади гидроизоляции.
- Площадь боковой поверхности — поможет в дальнейшем для определения необходимого количества утеплителя для наружной стороны бетонного основания.

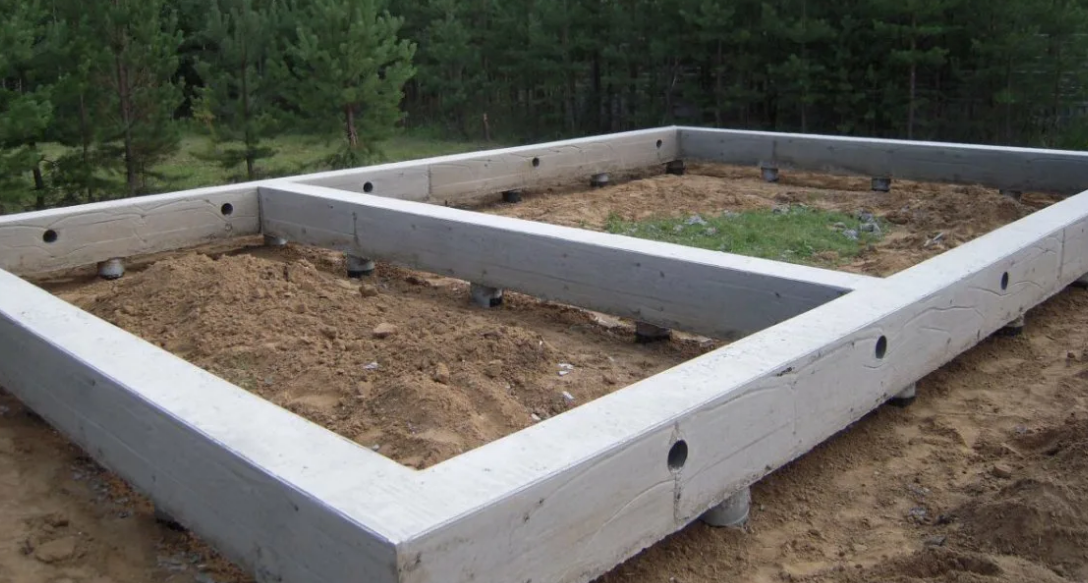

Готовый свайно-ростверковый фундаментФото из открытых источников
Информация по назначению калькулятора
Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

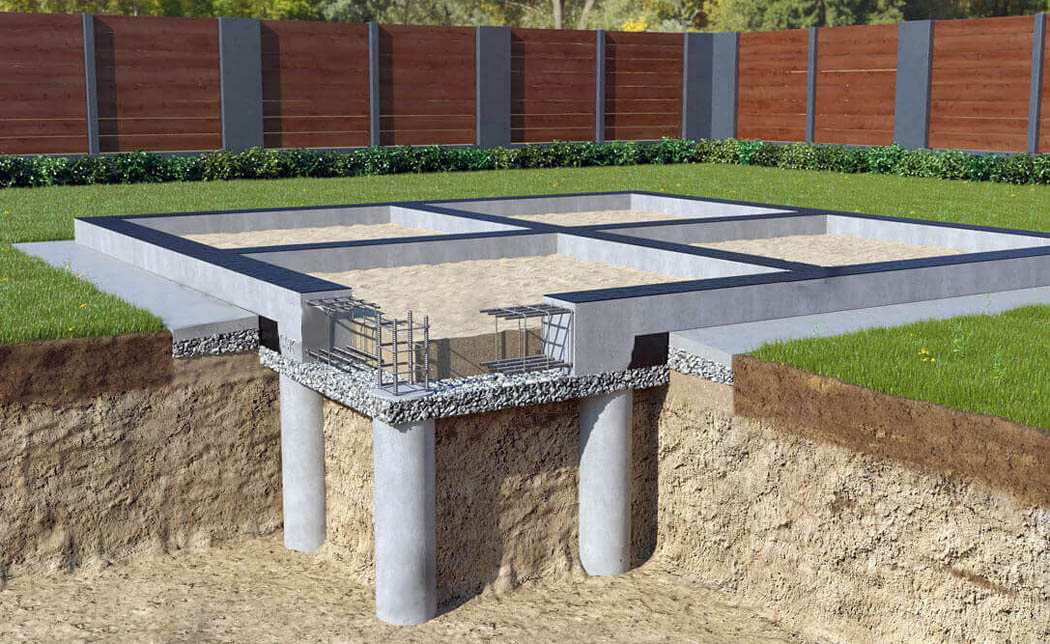

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.
Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.
Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Арматура

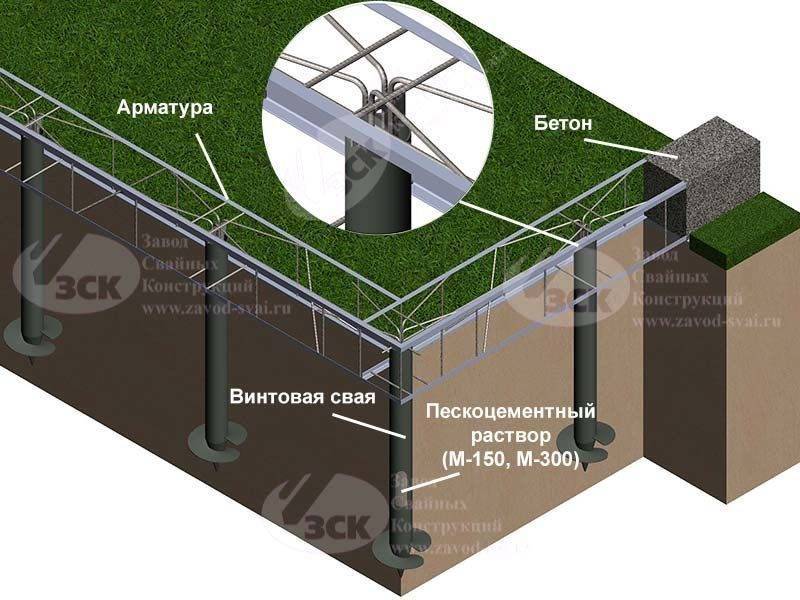

Расчет армирования ростверка – не менее важный этап строительства. Стальной каркас помогает фундаменту справиться с нагрузками, повышает его упругость, увеличивает период «жизни» основания здания.
Расчет необходимого количества арматуры для ростверка с нашим онлайн-калькулятором очень прост.
Перед этим нужно определить схему каркаса. И после этого занести показатели в соответствующие поля для дальнейшего расчета. Это:
- Количество поясов. Как правило, планируется два продольных: верхний и нижний.
- Количество рядов в каждом поясе. Это количество продольных стержней в конструкции каждого пояса. Учитываются и дополнительные (промежуточные) пояса, если таковые предусмотрены схемой армирования.
- Шаг поперечных и вертикальных стержней. Для создания прочного каркаса применяются вертикальные и поперечные перемычки (стержни). Они усиливают жесткость конструкции и формируют прямоугольное сечение ленты. Шаг — расстояние между соседними поперечными и вертикальными перемычками.
После внесения всех данных Вы получите исчисления, в которых будут указаны длины необходимой арматуры: продольной, поперечной, вертикальной и общей.

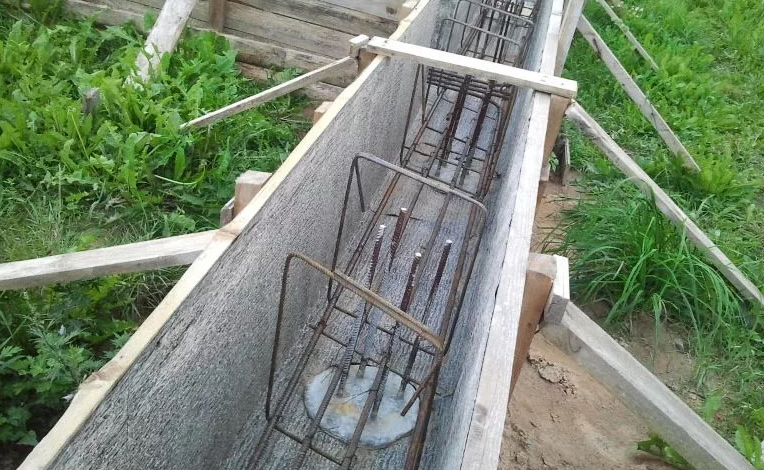

Монтаж армопояса для ростверкаФото из открытых источников
Объем бетона
Определение количества кубометров раствора для заливки фундамента — важная составляющая технологического процесса строительства. Расчет ростверка фундамента дома «на глазок» приведет к нежелательным результатам и дальнейшим негативным последствиям.
Если бетона будет недостаточно, залитый в несколько приемов фундамент потеряет однородность. Физические и химические свойства различных замесов отличаются. Неизрасходованные излишки смеси также нежелательны, так как весь объем оплачен.
Расчет бетона для ростверка с помощью нашего калькулятора прост и удобен, программа выдаст готовый необходимый объем бетона.
