Садовые качели из металла – чертежи с размерами

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

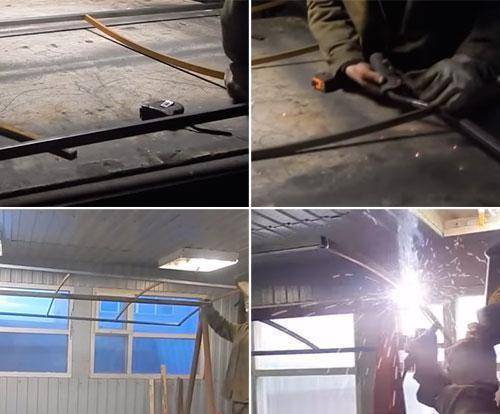

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Варианты фиксации сидений

Фиксация сидения к каркасу может выполняться различными методами, но в любом случае она требует отдельной разработки механизма крепления.

Фиксация на пружину. К поперечной балке приваривается ушко с отверстием под пружину, аналогичное ушко устанавливается у окончания трубы крепления сидения. Далее, меду отверстиями продевается плотная пружина. Такая фиксация подходит преимущественно для садовых качелей и дополнительно выступает в роли ароматизатора для комфортного отдыха.

Фиксация при помощи анкера. Преимущественно используется для качелей, на которых планируется внушительная раскачка. Анкер представляет собой две металлические пластины, между которыми продето кольцо, зафиксированное на болт между пластинами. В данном случае труба от сидения качели приваривается к кольцу анкера.

Фиксация сидений из цепи. Самая распространённая фиксация для сидений на цепях кольца. Для этого к поперечной перекладине качели привариваются кольца, через которые продевается цепь. Цепь можно также фиксировать на крюк зафиксированный через кольцо, или сразу на крюк, размещенный на поперечной перекладине.

В магазинах строительных материалов также можно найти специальные анкеры-болты для крепления цепей от сидения к основному каркасу качели.

Садовые качели рекомендуется фиксировать с четырёх углов сидения для устойчивости, и возможность облокотится на спинку.

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

• профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
• прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
• деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
• веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
• 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
• краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

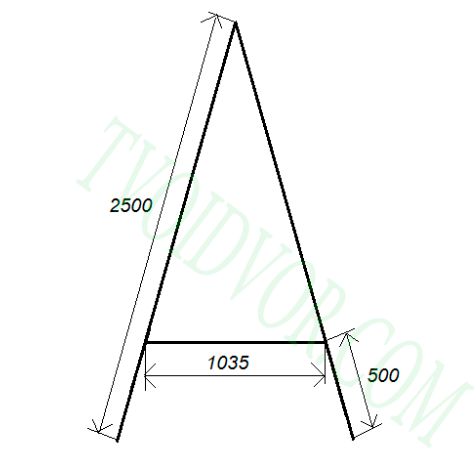

1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
12. Если недочетов не обнаружено конструкция окрашивается.

Варианты фиксации сиденья

Чтобы подвесить сиденье, необходимо укрепить специальное устройство:

• хомуты подходящего профиля (круглого, квадратного) с крюком для подвесов;
• еще можно просверлить в перекладине отверстия и продеть анкерные болты с петлей на конце для крепления веревки или цепи;
• соединение с помощью подшипников – самое надежное, но требует постоянной смазки, иначе не избежать скрипа.

Сиденье подвешивают на синтетическую веревку, цепь, металлический трос сечением от 7 мм. Подойдет канат для транспортировки автомобиля или шнур для снаряжения альпинистов. Цепи будут ржаветь под воздействием окружающей среды. Красить их проблематично, надежнее взять оцинкованные.

Сиденье лучше сделать из дерева – это теплый и приятный на ощупь материал. Если чертеж предусматривает большое посадочное место в виде скамейки или кресла, проводят укрепление сиденья металлическим каркасом.

Садовые качели своими руками из металла: разновидности

В целом любое изделие этого вида состоит из двух базовых элементов – опоры и сидения. Дополнить их можно чем угодно, от навеса до целого гимнастического комплекса. При этом функция навеса – не только защита от солнца, наличие «крыши» над сидением позволяет не опасаться его быстрого выхода из строя.

Планируя изготовить качели для дачи своими руками, следует определиться по таким пунктам:

• будет ли конструкция стоять на земле или необходимо заглубить опоры в грунт. Первый вариант обычно выбирают при сравнительно небольшой нагрузке, и даже в этом случае стараются прикрепить собранную раму к грунту анкерами или изогнутыми штырями. Если нагрузка ожидается солидная (вес двух-трех взрослых людей плюс масса самого сидения в виде диванчика или скамьи), то лучше заглубить и забетонировать опоры. Желательно набросать хотя бы простой чертеж или схему – это поможет избежать ошибок при изготовлении;
• вид металлопроката. Обычно используют профилированную трубу квадратного, прямоугольного или круглого сечения. Для усиливающих и соединяющих элементов применяют полосу, листовой металл, уголок или швеллер. Для подвеса сидения можно задействовать пруток с достаточно большим сечением (не менее 8 мм). Оптимальный вариант для сварной конструкции – «черный» прокат, для собираемой на болтах можно принять хромированный или окрашенный профиль, соответственно подобрав соединительные элементы (фитинги);
• размеры качелей и ожидаемое количество пользователей. При устройстве качелей для дачи своими руками с сидением-скамьей необходимо опираться именно на длину скамьи, прибавляя к ней как минимум по 25 см с каждой стороны, получим расстояние между стойками (в плане). Высота изделия от грунта до поперечины выбирается исходя из роста пользователей, но не менее 2 м, при этом расстояние от низа сидения до грунта должно составлять минимум 30…50 см. Расстояние между нижними точками опор составляет 3…3,5 ширины сидения;
• наличие дополнение – навеса, полок, лесенки и прочих деталей. Нагрузка от их веса учитывается при определении сечения профиля. Так, если планируется металлический навес с покрытием из поликарбоната, необходимо увеличить начальную площадь сечения на 5…7%, если сидение будет сварным с декоративными дополнениями – на 8…10%, подвесные лесенки, турники и другие элементы могут добавить от 3 до 10% веса.

Для качелей из профильной трубы «необходимым минимумом» считается внешний диаметр 1 дюйм. Толщина листового металла (полоса, лист) для усиливающих элементов – 3 мм. Пруток для подвеса – не менее 8 мм диаметром, для опорных балок навеса можно использовать швеллер или уголок с шириной полки 30…50 мм.

Важно: если для создания качели из металла используется П-образная схема без дополнительных распорок, раскосов и прочих усиливающих деталей, стоит увеличить сечение профильной трубы в 1,5…2 раза. Пример разницы в сечении профиля показан на фото ниже – в А-образной конструкции применен сравнительно тонкий профиль и пруток, в П-образной – массивный двутавр и швеллер

Если в качестве соединительного элемента стоек используется изогнутая (в виде полуокружности) труба, ее диаметр подбирается либо равным диаметру труб стоек, либо больше него на толщину стенки изогнутой трубы плюс примерно 2…3%. При увеличенном диаметре стойки вставляются внутрь изогнутой трубы и привариваются – это дает повышенную жесткость и прочность стыка. Соединение встык требует более четкого соблюдения технологии сварного шва.

Сборка качелей

Собираем каркас. Начать лучше с боковин качелей. Выполните замеры и напилите трубы согласно чертежам, при помощи болгарки. Проверьте идентичность размеров всех четырех элементов, из которых будут собраны боковины. При помощи сварочного аппарата соедините попарно подготовленные трубы, изготовив две одинаковые конструкции в виде буквы Л.

Затем острый верхний конец каждой конструкции следует отпилить на одном уровне, подготовив площадки, на которые будет опираться горизонтальная балка качелей. Работы лучше вести по заранее подготовленному шаблону.

Короткие стороны опорной рамы должны соответствовать по размеру расстоянию между нижними концами получившихся боковин. Они соединяются при помощи сварки с длинными элементами основания, размер которых соответствует чертежу. К опорной раме привариваются боковины и верхняя горизонтальная труба. Сборка металлических качелей требует проверки геометрии конструкции на каждом этапе: боковые плоскости должны располагаться строго вертикально, а балка для подвески скамьи – параллельно основанию. Для проверки используйте строительный уровень.

Скамейка. Для изготовления каркаса удобнее всего использовать стальной уголок. Чтобы скамья была удобной, спинка должна располагаться примерно под 120 градусов к сиденью. Правильно согнуть уголок поможет треугольный вырез (60 градусов) на одной из полок. Каркас также можно выполнить методом сварки из прямоугольной трубы подходящего сечения. Боковины соединяются горизонтальными перемычками по краям и в месте изгиба конструкции. При желании можно выполнить подлокотники подходящей формы.

Сиденье и спинка скамьи изготавливаются из ошкуренных досок или брусков, нарезанных в размер. Для крепления деревянных элементов, в них самих и в каркасе просверливаются отверстия под болты. Их головки желательно полностью утопить в древесине, выполнив соответствующие углубления. Перед сборкой скамьи деревянные элементы пропитываются антисептиком и покрываются лаком, металлические – грунтуются и окрашиваются.

По углам каркаса скамьи установите рым — болты – к их ушкам будет прикреплены цепи для подвешивания при помощи карабинов с защелкой или нарезной муфтой.

Такие же рым-болты монтируются на верхнюю балку качелей – над краями скамьи или по углам конструкции, в местах стыка боковин и горизонтального элемента. Во втором случае скамья практически не будет болтаться из стороны в сторону.

Вместо рым — болтов на горизонтальную балку можно прикрепить специальные блоки для подвешивания качелей, оснащенные подшипниками – такая система более комфортна в использовании. Блоки крепятся на болты через сквозные отверстия в горизонтальной балке. Цепи регулируются по длине таким образом, чтобы скамья располагалась параллельно основанию с небольшим наклоном в сторону спинки.

Изготавливаем козырек. Он защитит людей, сидящих на качелях, от осадков и палящего солнца. Прямоугольная конструкция из металлической рамы с перемычками и листа сотового поликарбоната монтируется под небольшим углом, чтобы осадки свободно стекали на землю. Каркас козырька сваривается из прямоугольных трубок небольшого сечения. Затем козырек приваривается под углом к верхней части каркаса качелей. После завершения всех работ вся конструкция грунтуется и красится.

Покрытие из сотового поликарбоната крепится к раме специальными саморезами с уплотнительными шайбами. Торцы листового материала следует закрыть полимерным профилем для защиты от пыли и насекомых.

Готовые качели желательно надежно прикрепить к площадке. Если конструкция устанавливается на плотном грунте, раму можно зафиксировать несколькими хомутами из арматурных стержней. Концы хомутов должны быть заострены и уходить в грунт примерно на полметра. К бетонной площадке качели крепятся при помощи заранее установленных в нужных местах анкерных болтов. После завинчивания гаек, торчащая резьбовая часть срезается болгаркой.

Видео по теме «качели садовые своими руками из металла»:

Дачные качели своими руками чертежи. Конструкция садовых качелей, чертежи

Чтобы обозначить фронт работ и подсчитать приблизительный расход материалов, составляют чертеж, который можно выполнить самостоятельно или воспользоваться уже готовым из интернета. Например, такой простой вариант

Конструкция посложнее с составными стойками и укосинами

Схема качелей с навесом

Двойные качели для любителей непростых, но интересных задач

Конструкция простейших садовых качелей из дерева включает:

• опоры из бруса, досок или очищенного кругляка небольшого диаметра, которые могут быть А-, Х- или П-образными, с боковыми элементами треугольной или трапециевидной формы;
• сиденья из деревянных дощечек со спинкой, подлокотниками или без них;
• подвесы — цепи, полипропиленовые канаты, веревки;
• элементы крепления.

Если будет устраиваться навес, сооружают легкий прочный каркас для монтажа кровельного материала.

Все деревянные элементы скручивают между собой болтами, саморезами, можно с дополнительной проклейкой стыков. В некоторых соединениях применяют гвозди, скобы, накладки. Крепеж должен быть устойчивым к коррозии.

Для садовых качелей обычно используется недорогой пиломатериал — сосна, ель. Наибольшей влагостойкостью обладает лиственница. Из нее изготавливают ответственные детали, непосредственно контактирующие с землей.

Важно. Если опоры недостаточно устойчивы, рекомендуется забетонировать их на глубину не менее 0,5 м

Предварительно дерево нужно обработать от гниения и обернуть гидроизоляционным материалом — рубероидом, пленкой.

Для удобства на сиденье можно положить подушки или сшить мягкие съемные чехлы. Защититься от мух и комаров поможет москитная сетка.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

• хомуты с крючками;
• анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
• с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Нюансы сборки конструкции

Если заготовка собрана и надёжно стоит на поверхности, то можно приступить к завершающему этапу и окончательной сборке. Подвесные элементы требуется надёжно прикрепить к сидению, используя для этого наиболее удобный способ. В число возможных вариантов входит:

• формирование в брусках отверстий, продевание цепи под сидением и прочная фиксация концов;
• изготовление из вбитых в боковые части проушин, продевание в них карабинов либо колец для крепления цепи;
• использование откидных болтов с ушком либо с резьбой.

Формирование узла может предполагать следующие варианты:

• приобретение готового крепежа, фиксация к конструкции и продевание в кольцо цепи;
• использование мощного откидного болта либо шпильки с загнутым концом, вставка в отверстие и фиксация;
• использование куска арматуры либо гвоздя, на концах которых формируется резьба;
• намотка на перекладину прочной цепи в несколько оборотов и фиксация при помощи проволоки или кольца.

Возможный вариант крепления подвесов:

Важно! Для получения равномерности распределения нагрузок крепёжные элементы для работ по дереву используются с шайбами, что предотвращает разрушение мягкой древесины. Игнорирование подобной рекомендации и расположение элемента от поверхности на другой высоте будет вызывать неудобства при катании

Игнорирование подобной рекомендации и расположение элемента от поверхности на другой высоте будет вызывать неудобства при катании.

Садовые качели из металла своими руками

Классические садовые качели изготавливаются из металла. В таких изделиях каркас может быть либо сварным, либо сварно-разборным. Если выбрать первый вариант, то придётся учиться работать со сварочным аппаратом. Разборные конструкции скрепляются при помощи гаек и болтов.

Чертежи и схемы

Чертить схемы можно, если определились с габаритами сооружения. Следует учесть ширину, длину, количество материалов, а также собственные навыки.

Существуют многоместные качели разных форм и размеров. На некоторых из них можно отдыхать лёжа, другие же не предполагают горизонтального расположения. На иллюстрации ниже изображена конструкция со сборными каркасными сваями и сварным сидением.

При умении производить сварочные работы можно попробовать изготовить то, что продемонстрировано на иллюстрации. Но проще всего заменить сидение на такое же, сделанное из дерева либо собранное из металлических балок. Тут всё зависит лишь от уровня мастерства и фантазии человека.

Большой популярностью в сфере ландшафтного дизайна пользуются дачные качели на одно место. Выглядят они совсем иначе и изготавливаются по совершенно другим чертежам.

Такую конструкцию соорудить непросто, так как придётся сваривать множество деталей, чтобы получилось округлое сидение. Либо же его можно заменить на любое другое, выполненное из иных материалов и обладающее простой формой. Некоторые умельцы отдельно покупают соломенные, деревянные, пластиковые кресла и подвешивают их на крепления.

При желании на любые качели можно установить дополнительные элементы: крышу, уберегающую от осадков, подставку под ноги, ручки и подлокотники для удобства отдыхающих.

Необходимые инструменты и материалы

Инструменты и материалы, которые понадобятся для сооружения качелей из металла, у всех будут разными — в зависимости от выбранной схемы и чертежа.

Из основных потребуется:

• металлические балки;
• скрепляющие элементы (шурупы, рым-болты, контргайки, гроверы) ;
• сверло;
• сварочный аппарат;
• крепления для цепей, верёвок или иных держателей;
• готовое купленное сидение либо заранее сооружённое самостоятельно.

Пошаговая инструкция

Изначально надо решить: будет ли конструкция вкопана в землю либо подразумевается прикручивание устойчивых ножек. При первом варианте надо сделать замеры и копать ямки, чтобы потом вставить туда каркасные сваи. После помещения каркаса в землю его заливают бетоном, иначе сооружение расшатается.

После надо заняться скреплением деталей. Отверстия сверлят самостоятельно либо приобретают байки с уже сделанными дырками. Рым-болты вставляются в вертикально просверлённые в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.

Сидение надо собирать заранее. Никаких конкретных рекомендаций дать нельзя, так как все дачники предпочитают разрабатывать индивидуальные проекты. Начинающим мастерам сварочными работами заниматься не следует — гораздо легче присоединить к каркасу деревянное сидение, сколоченное из досок, сплетённое либо купленное в магазине. Конкретно этот чертёж предполагает использование готовой конструкции.

Если основа уже есть, то осталось покрасить её, прикрепить карабины, повесить цепи, и качели готовы. В данном случае используются крупные карабины с защёлкой, которые не дадут креплению разогнуться при больших нагрузках. Снизу цепь прикована к самодельным ручкам, закрученным из металлической балки средней толщины.

Данная схема подразумевает навешивание поликарбонатной крыши. Если металлические балки закрученные, а не прямые, как это показано на фотографии, то придётся присоединить ещё две штуки по горизонтали и к ним крепить поликарбонат. Если же они прямые, как у обычных детских качелей, то крыша будет узкой. К верхней свае, расположенной горизонтально, перпендикулярно прикрепить 3-4 маленьких балки, на которые впоследствии и положить крышу.

При выборе круглых качелей придётся докупать дополнительные материалы.Они ставятся на подставку, а не закапываются в землю. Сами сваи могут быть как прямыми, так и закрученными.

Самый простой вариант сооружения таких качелей заключается в следующем:

1. Сначала нужно сварить подставку и каркасную основу.
2. Сверху прикрепить крупный карабин либо крючок.
3. Подвесить на цепь, верёвку или канат шину, круглое плетёное либо плотное тканевое кресло, закреплённое на сваренных байках.

Детские качели для дачи своими руками из металла

Если вы планируете сделать садовые качели своими руками из металла для детей, стоит ознакомиться с подобранными нами интересными вариантами с пошаговым описанием.

Одиночные качели из металла своими руками

В первом нашем мастер-классе мы сделаем своими руками из металла детские уличные качели для одного ребёнка.

Одиночные садовые качели из металла для детей своими руками: чертежи и размеры

Самое главное в детских качелях – их надёжность, поэтому в переносных моделях желательно сделать жёсткую нижнюю раму либо установить их стационарно. В работе можно воспользоваться нашими чертежами с размерами или нарисовать собственный эскиз.

Пошаговая инструкция

Предлагаем вместе с нами сделать своими руками простые детские качели из профильной трубы, для которых нам понадобятся следующие материалы и инструменты:

• 4 трубы длиной 180 см и сечением 40×20 мм, толщина стенки 2 мм;
• 3 трубы для перемычек длиной 70 см;
• аппарат для сварки;
• болгарка;
• шлифмашинка;
• краска, кисточка.

Иллюстрация	Описание работы

Для изготовления А-образного каркаса к каждой паре стоек длиной 180 см приварить перемычки

Сделать основу под сиденье размером 35×40 см

Приварить к сиденью с обеих сторон две направляющие по центру каркаса, перила и заднюю спинку на высоте 25 см с опорой

Приварить верхнюю планку между А-образными стойками, к ней с каждой стороны приварить по два уголка для крепления стоек сиденья

К верхней части направляющих от сиденья приварить трубки

Закрепить перемычки к нижней части спереди и сзади несущих стоек

Смонтировать с помощью сварки по бокам на расстоянии 61 см от низа конструкции распорки, которые увеличат её надёжность и жёсткость

Закрепить направляющие сиденья в петлях, отверстия предварительно промазать смазкой, закрепить в них шайбы из пластика, затем стянуть болтами.

Смазкой также нужно предварительно промазать стенки трубок изнутри, чтобы не возникало скрежета во время катания

Зачистить все элементы, особенно сварные швы, сначала зачистным кругом, затем лепестковым

Обезжирить, покрасить все поверхности и закрепить деревянный настил

Более подробно весь процесс можно посмотреть на видео:

Статья по теме:

Садовые качели своими руками: виды качелей и фото, варианты конструкций, качели из разных материалов, характеристики, безопасность, порядок обустройства, что нужно для создания качелей, инструменты и оборудование — в нашей публикации.

Качели своими руками из металла для нескольких детей

Качели для нескольких детей могут иметь одно общее сиденье. Второй вариант – закрепить сидушки для каждого ребёнка на расстоянии друг от друга.

Чертежи качелей из металла для нескольких детей

Существует несколько вариантов чертежей изготовления качелей для двух деток. Можно сделать своими руками конструкцию буквой «П» из металла со скамейкой и дополнительно закрепить ребра жёсткости по обеим сторонам, либо это могут быть А-образные стойки с усилением средней части.

Пошаговая инструкция

Если нет сварочного аппарата, можно закрепить элементы качелей на П-образном каркасе на болтах. Для работы нам понадобится металлопрофиль квадратного сечения со стороной 60 мм и длиной 3000 мм. Поскольку мы будем делать стационарную конструкцию, 50 см уйдёт в землю.

Высота качели получится 2 м, длина горизонтальной перемычки зависит от того, сколько сидений планируется на ней разместить. Один каркас выдержит три посадочных места.

1. Предварительно, при помощи специального сверла, высверлить отверстия для крепления.
2. Изнутри укрепить отверстия толстыми пластинами из металла.
3. Закрепить перекладину на стойках при помощи болтов с контргайками, а также шайбами Гровера.
4. Закрепить сидушку на подвесах.
5. Забетонировать стойки.

На металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных места ФОТО: vseprotruby.ru

Статья по теме:

Детские уличные качели для дачи: типы конструкций и используемые материалы, элементы качелей, выбор готовых изделий, самостоятельное изготовление, нюансы установки — читайте в публикации.

Необычные варианты качелей

Если вы хотите смастерить что-то особенное для ваших детей, рекомендуем обратить внимание на необычные конструкции самодельных садовых качелей для дачи. Их основное отличие в материале, которые используется либо для сидушки либо для крепления сидения с каркасом/деревом

• Отличный вариант плетеных круглых качелей – шина, подвешенная за несколько креплений с помощью каната или же цепи. Для того, чтобы сделать такую конструкцию, вам понадобится пробить шину насквозь и через получившиеся отверстия продеть веревку или цепь, закрепив ее.
• Еще один необычный вариант качель – парящие скамейки. Это самые обычные лавочки, подвешенные на дерево на канатах или цепях. Рекомендуем сделать такие садовые качели из ротанга или лозы и после подвесить за карабины к потолку вашей веранды или на дерево.

Времени на такую конструкцию потребуется больше, но в итоге ваши дети постоянно будут играть на них. Для этого вам нужно будет большое количество времени потратить на изготовление отдельных деталей, а также соединение их воедино. Однако результат оправдает все ваши старания.

Металлические изделия

Садовые качели, сконструированные из металла – особенно прочные и надёжные. Для начала стоит определиться с размерами будущей конструкции.

Выбрать подходящий вариант:

• Для детей качели выполняются в форме лодочек, отдельных подвесных сидений.
• Большие семейные качели, рассчитанные от трёх человек. Такой вариант изготавливают в виде длинной скамьи с удобной спинкой, которая подвешивается на цепях.
• Переносной тип крепят на различных перекладинах или старых деревьях.

Крепеж для качелей существует двух видов:

• горизонтальный подвес, выполняется как опора в центре перекладины;
• вертикальный тип – основан на принципе работы маятника, сиденье подвешивают к перекладине.

Чаще всего встречаются качели, которые раскачиваются по типу маятника Источник infoyar.ru

Где установить качели из металла

Качели располагают так, чтобы в зоне раскачивания никакие предметы не стояли на пути траектории. Лучше выбрать открытое место рядом с домом. Садовые сооружения для детей располагают так, чтобы их было хорошо видно из окон дома или от входа.

Не рекомендуется устанавливать качели под высоковольтными линиями электропередач (ЛЭП). В области приближенной к дороге много выхлопов от машин, пыли, поднятой колесами. На газоне с цветами также не располагают, т.к. ножки испортят почву, вдавятся в мягкий грунт. В итоге нарушится устойчивость каркаса и траектория движения.

Конструкции ставят под раскидистыми деревьями с высокими ветками, чтобы избежать палящего солнца. Небольшие модели качелей из профиля размещают в беседке.

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

• горелку с клапаном;
• жестяной лист;
• ножницы по металлу;
• дрель с тонким сверлом;
• заклепки;
• клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.
