Строительство четырехскатной крыши для беседки: характеристики конструкции и пошаговая инструкция

Конструкция стропильной системы

Как сделать крышу шестигранной беседки

Каркас или стропильная система состоит из нескольких несущих деталей, которые вне зависимости от типа крыши, примерно схожи. Разве что сечение бруса используется небольшое. Главным элементом такой крыши являются мауэрлатные балки.

Структура каркаса

Независимо от того, какую крышу сделать на беседке вы хотите, без основных элементов тут не обойтись. В данном случае это относится к стропильным ногам, ведь на них приходится большая часть нагрузки. Для создания каркаса крыши для беседки подойдут бруски размером 100*50мм или 100*70мм.

Следующим по значимости идет прогон, которых 2 вида – коньковый и боковой. К первому монтируются верхние торцы стропил и проходит он по гребню крыши. Второй тип фиксирует стропильные ноги, соединяя их посередке. Использовать их или нет в многоугольной беседке зависит от правильности форм. Если это так, то стропила крепятся в одном месте. В этом случае и конек даже не потребуется. Для жесткой их фиксации устанавливаются боковые прогоны.

А что, если такая беседка имеет удлиненную форму? Тогда в строительстве крыши нужно использовать все 2 вида прогона. В данной конструкции есть еще один важный элемент – затяжка. С ее помощью крепят по диагонали мауэрлатные балки (их концы). Таким образом достигается более высокая прочность крыши.

Там, где пересекаются затяжные брусья (центр) устанавливается стойка, определяющая наклон кровельного ската, которая выполняет роль конька. Существует еще один способ монтажа каркаса, не предусматривающий стойки и затяжки. Для этого в центре устанавливается опорный шестигранный столб, сверху которого вырезаются выборки (пазы), где брусья и соединяются.

Обрешетка

Неважно, делаете вы крышу дома или беседки, обрешетка однозначно вам понадобится, только если не решили использовать поликарбонат для кровли. Тут она попросту не требуется

Если нужно сделать крышу на здание из пено- или газоблока, то тут есть свои нюансы. Чтобы не продавить стены, важно учесть некоторые рекомендации. О них вы можете узнать из статьи «Как сделать крышу на пеноблок».

Обрешетка выполняет функцию основы для укладки кровли. Какую именно жесткость нужно соблюдать все зависит от кровельного материала. Также она бывает сплошная или шаговая, которая устанавливается на некотором расстоянии друг от друга. Для листовой кровли подойдет первый вариант, для мягкой – второй. Если настил сплошной, то используется доска 100*25мм, а для шаговой применим — 50*25мм.

Также важно помнить: монтаж кровли нужно проводить только в сухую погоду. Если этим пренебречь, то нарушится целостность кровли

Надеемся, что наша статья «Как правильно сделать крышу беседки» помогла в решении вашей задачи.

Основное разнообразие

Но кроме этого существуют виды и дизайн четырёхскатной крыши для беседки. Типична «шатровая крыша» — четырёхгранная пирамида, с разной степенью крутизны, возможен конёк.

«Датская крыша» — модификация вальмовой, при которой два противолежащих малых ската имитируют небольшие треугольные торцы двухскатной крыши с дальнейшим продолжением, надёжна и красива.

Из кровельных материалов популярнее битумная и керамическая черепицы.

Первая дёшева и разнообразна, но из-за гибкости требует сплошную обрешётку. До определённой степени неприхотлива, но жёсткие погодные условия способны её повредить. Имеет неприятный запах и даже умеренную ядовитость.

Вторая дорога, имеет достаточное разнообразие, считается элитной – идеальна технически и особо красива, служит более полувека.

Выбор материала для стропил и покрытия

Изготовление четырёхскатной крыши начинается с выбора подходящего материала для стропил.

Описываемая конструкция предполагает применение следующих видов стропильных опор:

• диагональные — предназначены для удержания основной нагрузки, в большинстве случаев для них используют сдвоенные доски или деревянные балки;
• промежуточные — предназначены для соединения каркаса, то есть опоры и конька;
• нарожники — предназначены для соединения диагональных стропил с каркасом и параллельного крепежа с промежуточными.

Как правило, для организации стропильной системы применяют пиломатериалы, в частности древесину хвойных пород. Каркасную основу выполняют при помощи прямоугольного бруса. Иногда, в качестве альтернативы могут использоваться доски с сечением 50×200 мм либо сдвоенные доски.

Чтобы повысить прочность и надёжность конструкции применяют металлические элементы, которые усиливают стропила и делают их взаимоположение неизменным. Также стальными деталями могут дополняться опоры. Подобная комбинированная стропильная система характеризуется высокой прочностью, износостойкостью и долгим периодом эксплуатации.

Что касается кровельного материала, то при его выборе специалисты советуют учитывать несколько факторов: стоимость, внешний вид, практичность и простота монтажа.

Важно!Следует учитывать, что рулонные материалы очень неудобны в работе для четырёхскатной кровли, поэтому их применяют редко. Сегодня большой популярностью и востребованностью пользуются:

Сегодня большой популярностью и востребованностью пользуются:

1. Мягкая кровля, основу которой составляет битумная черепица. Она представляет собой эластичные листы, сделанные из стеклохолста или технического стекловолокна и пропитанные модифицированным битумом. Поверхность черепицы покрыта специальной цветной посыпкой, что даёт возможность подобрать материал необходимого окраса. Гибкие битумные полотна легко поддаются нарезке, быстро монтируются и укладываются в любой рисунок. Минусом укладки черепицы считается необходимость создания сплошной обрешётки, так как листы гибкие и нуждаются в твёрдой основе.

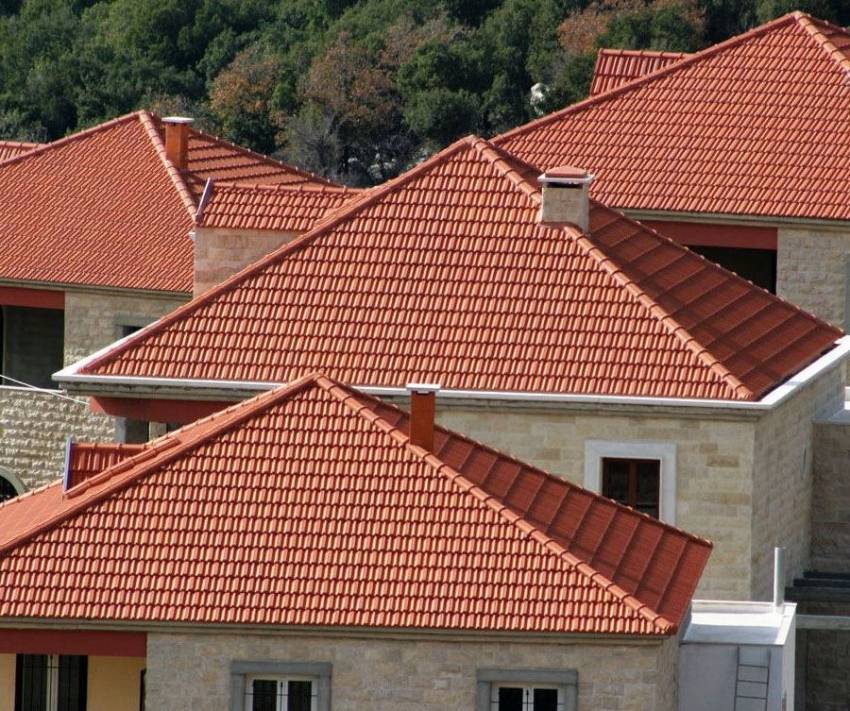

2. Керамическая черепица. Выбор такого материала просто огромен. Сегодня производители предлагают более десятка видов кровельного покрытия. Современная керамочерепица характеризуется большим различием форм, цветов и стилей. Кровля из данного материала обладает изумительным внешним видом, высокой стойкостью к перепадам температур и ультрафиолетовому излучению, устойчивостью к выгоранию цвета. Из минусов керамической черепицы можно отметить её высокую стоимость, большой вес, некоторую сложность укладки.

Кроме этого, крышу беседки можно сделать из более простых и дешёвых материалов:

• ондулина — самый лёгкий материал;
• поликарбоната — современный кровельный материал, который обладает отличной износостойкостью, огнеупорностью, способностью сохранять тепло;
• обычного шифера — для его монтажа следует использовать брус с большим сечением;
• листов металлопрофиля — простой в установке, однако во время дождя такое покрытие будет издавать сильный шум.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Основы формирования стропильной системы

Мы сейчас не будем говорить о том, что такое мауэрлат, наслонные или висячие стропила, ведь это является основными терминами кровельного дела, а вальмовую крышу не стоит начинать, не имея абсолютно никаких навыков и знаний. Тут все немного сложнее, чем в обустройстве односкатной крыши на гараж.

Также не станем обсуждать преимущество того или иного кровельного покрытия или правила монтажа теплой кровли. Дело в том, что подобной  информации в сети можно найти много, а вот о правильном монтаже стропильной системы сказано всего ничего. Поэтому и остановимся на формирование несущей конструкции вальмовой крыши — системе стропил.

Стропила для основных скатов

Строительство четырехскатной крыши начинается с монтажа основных стропильных рам. Для этого подойдут как висячие, так и наслонные стропила, хотя вторые более предпочтительны, так как именно на коньковую часть будет передаваться основная часть нагрузки от ската. При монтаже необходимо учесть некоторые нюансы.

Визуально такая крыша будет смотреться лучше, если углы наклона, как основных скатов, так и вальмы, будут одинаковыми. Поэтому первая стропильная пара должна находиться на некотором определенном расстоянии от угла мауэрлата. Рассчитывается это расстояние достаточно просто. Замеряем размер вальмовой стороны, от угла до угла обвязки, делим его на два, и полученную величину откладываем от угла по большей стороне. Отмеченная точка и будет местом установки первой стропильной рамы, в этом случае мы добьемся желаемого, скаты будут иметь одинаковые углы.

Стропильная система вальмовой крыши

Теперь можно начинать непосредственное устройство четырехскатной крыши. Как уже говорилось, лучше применять конструкцию с коньковым брусом. Поэтому, в случае отсутствия центральной несущей перегородки, поступаем следующим образом. Поперек несущих балок укладываем центральный брус, лучше его сделать спаренным, с расстоянием между частями, равным ширине стропильной ноги. На эту балку и монтируем стойки, на которых и будет лежать коньковый брус. Монтаж рядовых стропил по основным скатам производим обычным способом, соединяя их по коньковому брусу. Далее ставим центральную стропильную ногу по вальмовому скату, ее можно сделать несколько длинней, лишнее потом обрежется при формировании карнизного свеса. Эта нога вставляется нижней частью в спаренный центральный брус, что обеспечит надежную фиксацию. После того как стропильная система завязана, необходимо несколько разгрузить центральную балку. Для этого демонтируем несущие стойки конька, укорачиваем их таким образом, чтобы они входили под конек практически без усилий. После, устанавливаем их на место, они будут выполнять страховочную роль, практически не неся нагрузки.

Монтаж угловых стропил

Один из основных этапов процесса, как сделать четырех скатную крышу. Между точкой сопряжения стропил по коньку и углом обвязки натягиваем бечеву, это поможет определить угол наклона. Далее делаем следующее:

• Угловые стропила должны быть больше по сечению, чем рядовые элементы.  Обычно их делают спаренными из простых стропил. При помощи шаблона определяют углы подрезки в точках примыкания, причем по коньку подрезка выполняется в двух плоскостях.
• Заготовка для угловых стропил должна быть в полтора раза больше стропил обычных, такого запаса вполне хватит. После монтажа желательно поставить усиливающую стойку в ¼ длины от конька (это точка с максимальной нагрузкой).
• Следующий элемент, который содержит конструкция четырехскатной крыши, так называемые нарожники. Проще говоря — это короткие стропила, которые и формируют плоскость ската. Опираются они об угловое стропило и мауэрлат. Благодаря небольшим размерам, трудностей с подрезкой и подгонкой не возникает. Советуем начинать с установки самого маленького нарожника, потом им можно пользоваться как шаблоном для подрезки более длинных элементов.

https://youtube.com/watch?v=NBqqiMnRygI

Вот, в принципе, и все основные моменты возведения такого типа кровли, как крыша четырехскатная. Чертеж, составленный заранее, поможет вам увидеть будущую конструкцию полностью. Лучшим вариантом станет выполнение проекта и всей графической части специалистом строителем. В этом случае вы застрахуете себя от множества ошибок, которые часто допускаются при наличии незначительного опыта ведения кровельных работ.

Варианты кровельных материалов

Как и в случае с плоской кровлей, выбор материалов зависит от состава изделий и их эксплуатационных качеств. К примеру, еврошифер демонстрирует хорошую устойчивость к механическим воздействиям. Он выдерживает до 280 кг снега на 1 кв. м поверхности. В работе лучше использовать разноцветные листы длиною 200 см. Оптимальная ширина изделий – от 95 см и выше.

Темные оттенки шифера отражают до 45% прямых лучей, а светлые материалы, наоборот, притягивают тепло. Если постройка расположена с северной стороны, куда солнце заглядывает не больше 3 часов в сутки, приемлемо использовать полупрозрачные листы.

Мягкая черепица по сравнению с керамической лучше поглощает шумы. Этот материал отличается повышенной устойчивостью к резким температурным перепадам, воздействию влаги и ультрафиолета. Если говорить исключительно о монтаже, список преимуществ следует дополнить быстрым устройством сложных кровель, легкостью транспортировки и минимальным количеством отходов.

Формоустойчивость изделий возможна за счет целлюлозы. Ремонтопригодность обеспечивает модифицированный битум

В отличие от керамической черепицы гибкое покрытие отличается большей ударопрочностью, что особенно важно для наиболее дождливых регионов страны. В их числе: Северо-Курильск, Москва и Петропавловск-Камчатский

Большую жизнеспособность в условиях любого климата проявляет черепица, покрытая несколькими слоями защитной посыпки.

Сторонникам прозрачных конструкций советуем сделать крышу из поликарбоната. В зимний период материал хорошо удерживает тепло и пропускает до 95% естественного света. Легкие соты поддаются обработке электроинструментами и подручными средствами, а оптимальная толщина листов (от 35 до 40 мм) гарантирует стопроцентную защиту от непогоды.

Виды крыш, их преимущества и недостатки

Перед тем, как начинать чертить проект кровли, углубляясь во все тонкости расчетов, лучше заранее определиться с подходящим типом крыши. В зависимости от конструкции они делятся на:

• односкатные – уклон делается только на одну сторону;
• двускатные (щипцовые) – от верхнего ребра отходят два боковых ската, оставляя переднюю и заднюю части открытыми;
• вальмовые – двускатная конструкция дополняется треугольными скатами спереди и сзади;
• шатровые – скаты из равнобедренных треугольников (от 4 и больше) соединяются центральным коньковым узлом в верхней точке;

куполообразные – принцип устройства, как у шатровых, но стропила делаются выгнутыми наружу;
многоскатные (многощипцовые) – сложные конструкции с несколькими коньками, направленными в разные стороны.

Для беседки, возводимой своими руками, чаще всего используются одно- и двускатные или вальмовые конструкции. Другие виды крыш требуют специальных навыков и сложных расчетов, поэтому их возведение рекомендуется доверять профессионалам.

Плюсы и минусы односкатных крыш

Главное преимущество этого вида – предельная простота для самостоятельной стройки. Не нужно крепить конек, а при ширине беседки до 6 метров стропила укладываются на мауэрлат или верхнюю обвязку.

Еще одним плюсом такого решения является цена – для односкатной крыши требуется минимум материалов.

К недостаткам можно отнести повышенную парусность. Чтобы крышу не сорвало порывами ветра, нижний её край должен располагаться с подветренной стороны. Определяется она довольно просто – оттуда чаще всего дует ветер. Но при переменчивой розе ветров с сильными порывами односкатная крыша может быть неудачным решением. Но это отличный вариант для пристройки, ведь стена дома будет защищать беседку от ветра.

Преимущества двускатных и вальмовых крыш

Щипцовая крыша – универсальный вариант, лишенный недостатков односкатной кровли. Несмотря на более сложную систему, её устройство по плечу даже начинающим строителям.

Кроме устойчивости к порывам ветра, такая конструкция отлично защищает от косого дождя, если вынести края крыши подальше от опорных столбов, а переднюю и заднюю стороны беседки прикрыть съемными ширмами.

Устройство вальмовой крыши еще сложнее, так как кроме угла наклона боковых скатов требуется учитывать ширину заложения со стороны вальмового ската. Зато такая беседка будет защищать от осадков и противостоять порывам ветра с любой стороны.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

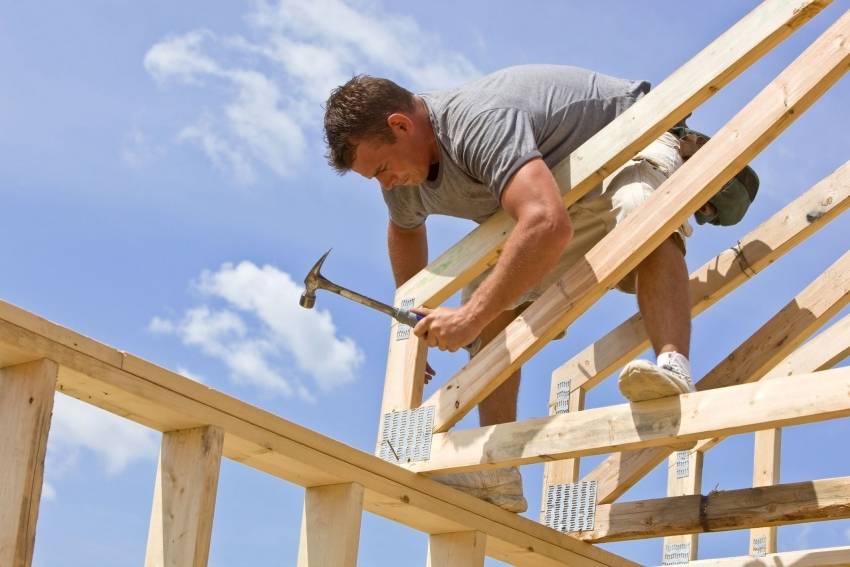

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

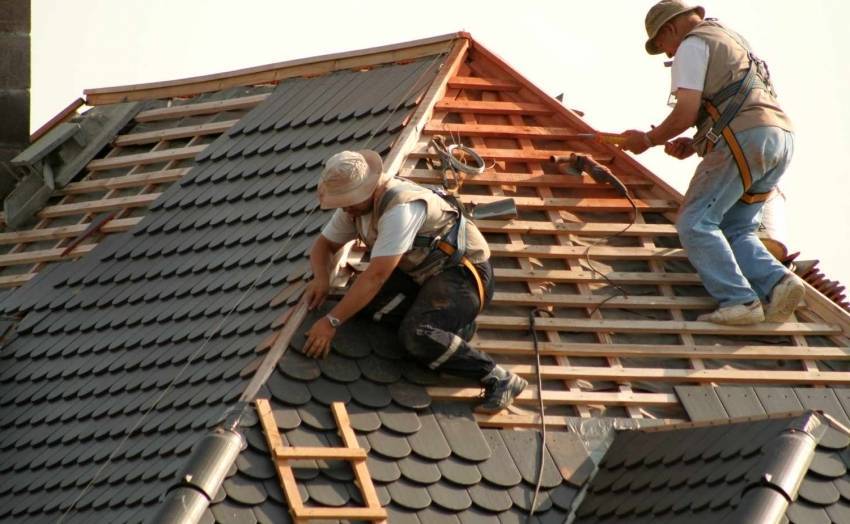

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Три «кита» четырёхскатной крыши

Прежде чем строить четырехскатную крышу, нужно учесть, что у данного типа кровли с четырьмя плоскостями есть три основных вида:

1. шатровая;
2. вальмовая;
3. полувальмовая.

Первая – пирамидальная по своей конструкции состоит из четырех равноценных треугольников, все верхние углы которых соединяются в одной — центральной точке. Основание у нее может быть только квадратное, скаты – парными или с однотипными параметрами.

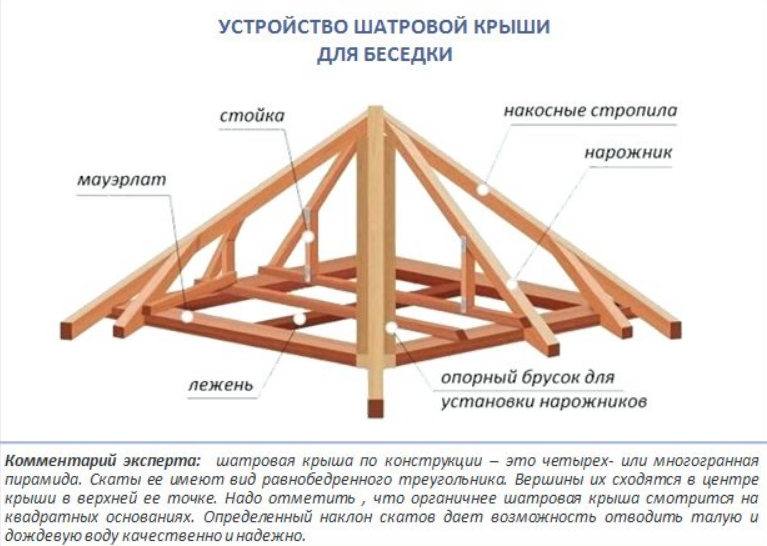

Конструкция шатровой крыши

У второй две разноплановые пары плоскостей – трапеция (фасадные скаты) и треугольники (скаты торцовые, что, собственно, и называются вальмы). Вершины треугольников соединяются с вершинами, соединенных граней трапеции.

Конструкция вальмовой крыши

Третья также состоит из вальм и трапеций, но при этом в ее конструкции боковые треугольники «ломаются» на трапеции и верхние треугольнички.

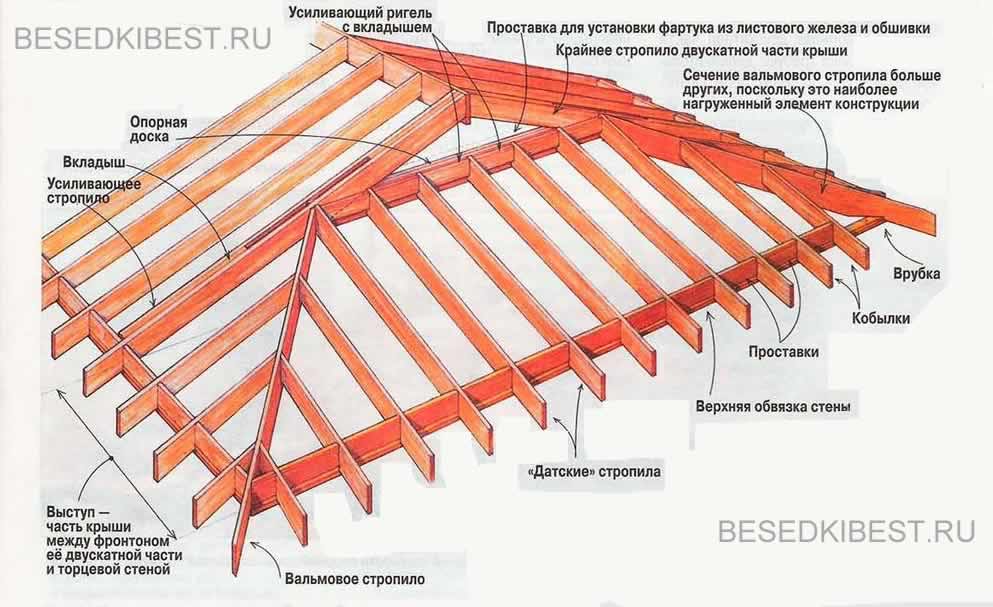

Датская, она же полувальмовая крыша и её конструкция

У каждой есть своя изюминка. Так шатровая кровля, наиболее часто используемая в местах с обильными осадками – экономична в плане использования материалов: короткие балки; отсутствие торцов (фронтонов).

Вальмовая кровля, конструкция которой ограничивается кровельными скатами, устойчива к порывам сильного (ураганного типа) ветра. Для ее строительства обычно используется: брус, двойная доска, «нарожники» — стропила, упирающиеся на диагональную опору.

Полувальмовая – как самый устойчивый тип кровли, защищающий беседку от интенсивных осадков и ветров, так и самая сложная для постройки. А также наиболее расточительная в плане расхода кровельного материала.

При этом любой тип четырехскатной кровли, в основе которой лежит стропильная система, не только имеет привлекательный вид, но и позволяет варьировать с выбором кровельного материала. Кроме того, не закрывают свободный обзор из беседки. Крышу такого типа можно стилизовать под экзотическую китайскую пагоду (используя яркоокрашенные листы металлочерепицы или гонт).

или изящную японскую кровлю, незначительно удлинив свесы и поставив изогнутые диагональные опоры.

Внешний вид и эксплуатационные характеристики

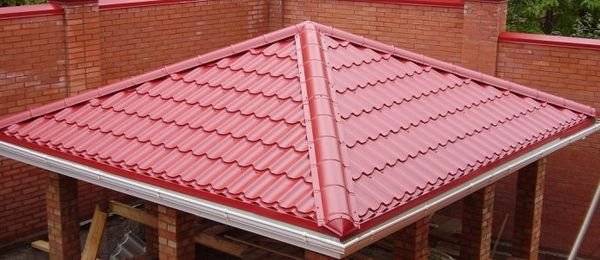

Четырёхскатной крышей для беседки называют крышу, состоящую из четырех скатов. Для сооружений разной геометрии можно сделать различные виды кровли своими руками:

• Беседки квадратной формы предполагают сооружение четырехскатной шатровой крыши. Она состоит из четырех треугольных скатов, равных по размеру, которые сходятся в одной точке, без образования конька.

• Беседки, имеющие основу в виде прямоугольника, гармонично сочетаются с четырёхскатной крышей вальмового типа. Она состоит из двух скатов трапециевидной формы и двух торцовых в форме треугольника. В верхней части крыши находится конек, располагающийся вдоль длиной стороны прямоугольника.

Конструкция четырехскатной крыши сложнее и дороже, чем, к примеру, двухскатной, однако затраты на ее строительство своими руками окупят себя, потому что:

1. Она эффективнее защищает от дождевой воды, отводя потоки за счет большего количества скатов.
2. Большие свесе четырехскатной крыши долго сохраняют тепло, аккумулированное за солнечны день, что очень полезно для долгих вечерних посиделок.
3. Скаты вальмовой крыши великолепно защищают от назойливых солнечных лучей, при этом оставляя возможность наслаждаться красивым видом на окрестности.
4. Надежность и жесткость конструкции вальмовой и шатровой крыши не утруждают домовладельцев обслуживанием и текущим ремонтом. Ее даже не придется очищать от снега зимой, так как он соскальзывает, не задерживаясь на поверхности крыши.
5. Четырехскатная кровля дает возможность строительства своими руками. Так как беседка – небольшой по площади строение, перекрыть его можно самостоятельно силами двух человек.
6. Доступная цена на необходимые строительные материалы делает четырехскатную кровлю весьма недорогим решением для беседки.

Это интересно: Четырехскатная крыша (видео)

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

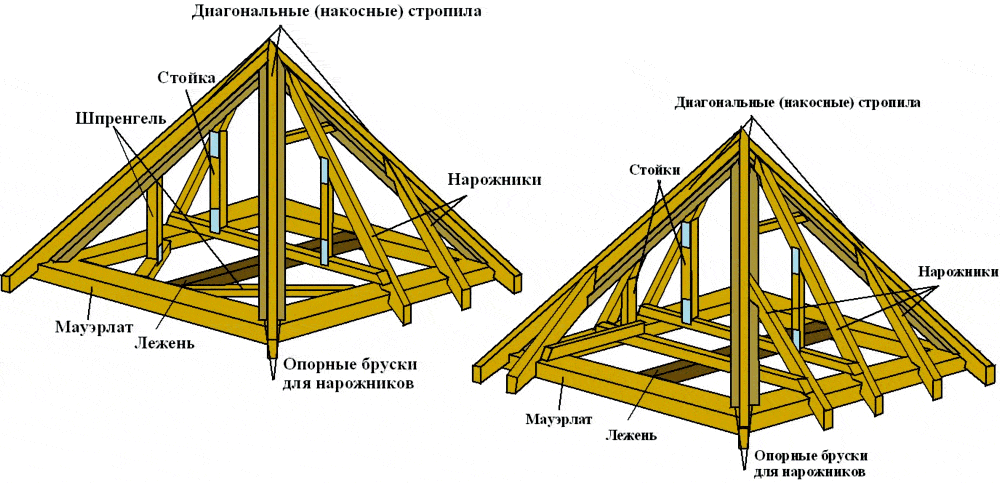

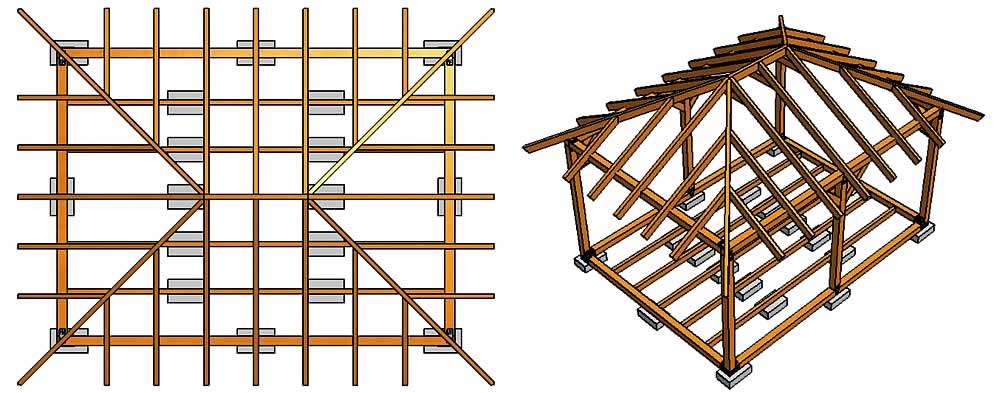

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

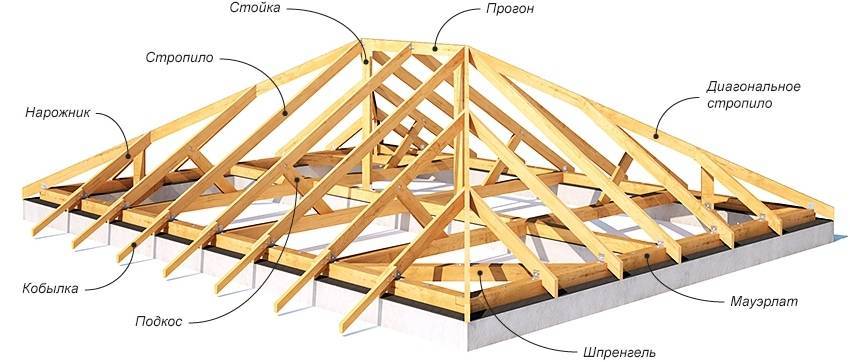

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

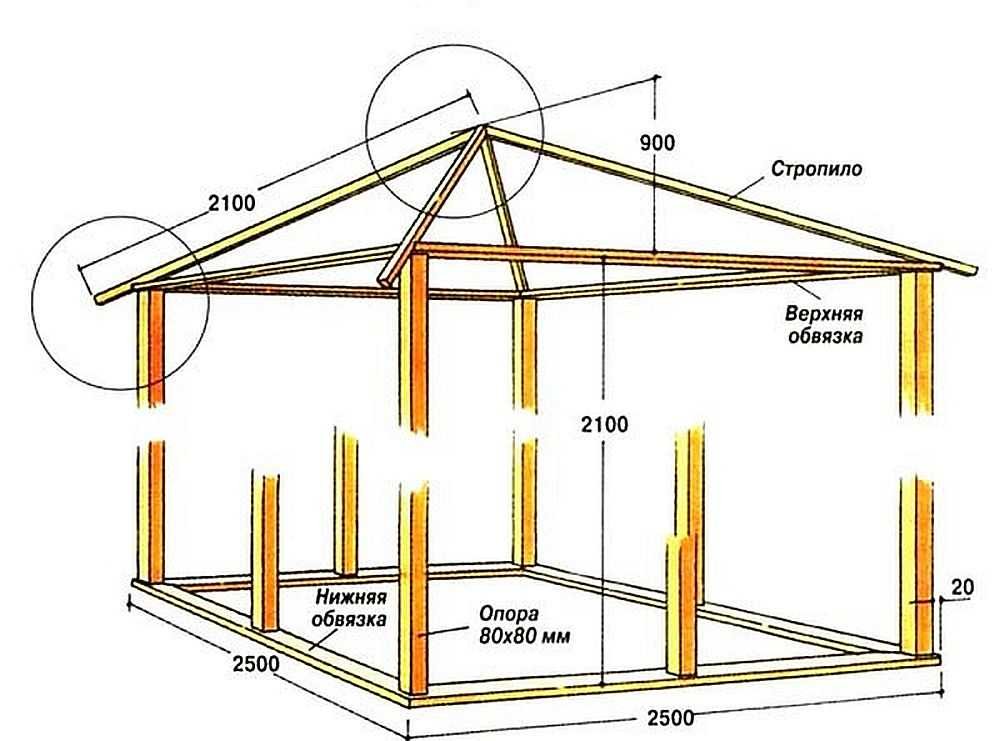

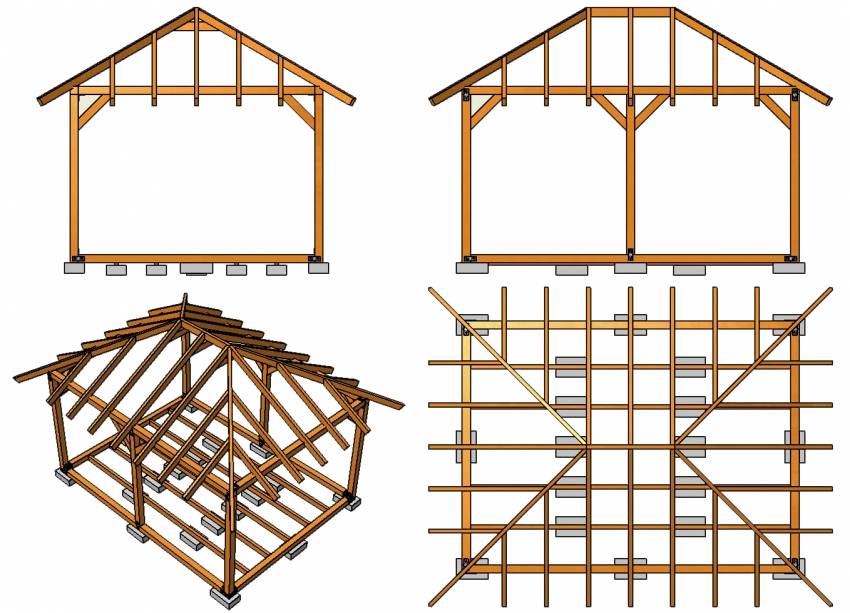

Чертежи с размерами

Вероятнее всего, предложенные чертежи не подойдут конкретно под запланированную вами беседку. Однако, они могут дать общее представление о том, как должен выглядеть тот или иной вариант.

Чертеж четырехскатной крыши Шатровая (с размерами) Разрез вальмовой беседки с размерами

Все изображения увеличиваются, то есть на них можно нажимать и открывать полные версии данных фотографий или чертежей. Если на картинке не видны размеры, то постарайтесь максимально ее приблизить, интуитивно можно догадаться каких цифры там должны быть.
