Выбор рабочей головки для фиксации инструмента
Самостоятельно электродвигатель никто не сделает. Используются готовые электромоторы. Чтобы передать крутящий момент от вращающегося вала к инструменту, нужно иметь специальную муфту. В ней должно быть коническое отверстие для крепления хвостовика или иметься цанговый патрон.
Сверлильный станок
Изготавливать подобные приспособления довольно сложно. Гораздо проще взять за основу узлы, в которых присутствуют необходимые элементы. Чаще всего используют фрагменты настольных сверлильных станков.
У сверлильного оборудования имеется отдельный вал. Он получает привод от электродвигателя через блок клиноременных шкивов. Сравнительно просто регулируется частота вращения главного вала при постоянных оборотах двигателя. Нужно только переместить ремень с одного ручья в другой. Он одновременно перемещается на ведомом и ведущем валах.
Если принято подобное решение, то остается доработать патрон для фиксации инструмента. Обычный трехкулачковый патрон можно оставить. Однако, потребуется модернизировать его, добавив резьбовое крепление хвостовика.
Сверлильно-фрезерный станок сможет выполнять работу в двух разных режимах. По такому пути идет большинство мастеров, желающих иметь сложное технологическое оборудование в мастерской.
Токарный станок для фрезерования
Сделать фрезерный станок по металлу на базе токарного оборудования. Наличие удобного трехкулачкового патрона на токарном станке позволяет закреплять в нем конический крепеж для фрез. Деталь фиксируется с помощью струбцин или ручных тисков к суппорту, на котором устанавливают резцедержатель. Мощность обычно измеряется десятками кВт, а коробка скоростей обеспечивает значительное количество вариантов частот вращения главного вала.
В подобном варианте пользователь получит токарно-фрезерный станок. Процесс переделки не займет много времени. Потребуется.
- Снять резцедержатель.
- Установить вспомогательную плиту.
- Закрепить на плите прижимы или приспособить струбцины.
- Внутри патрона установить фрезу.
- Зафиксировать деталь на плите.
- Определить ход фрезерования.
- Подвести деталь к инструменту и производить обработку по заданным параметрам.
Использование ручного фрезера
Ручные электрические фрезеры выпускаются для обработки древесины и мягких металлов. Их приспосабливают для обработки твердых материалов. Для этого проектируют достаточно мощные опоры, способные выдерживать значительные касательные (боковые) нагрузки. Необходимо обеспечивать жесткость самой конструкции агрегата.
Используют стальные уголки или профильные прямоугольные трубы с толстыми стенками. Из них сваривают стойки для крепления фрезера (в нем имеется шпиндель для крепления хвостовиков фрез).
У большинства фрезеров имеются специальные площадки, которые можно закрепить на стойке. Так как габариты обрабатываемых деталей могут заметно отличаться друг от друга, то опоры выполняются в виде консоли или портала.
Для домашней мастерской консольные конструкции не могут иметь большой вылет в горизонтальной плоскости. Только крупные напольные станки позволяют располагать фрезу на удалении от стойки. Для настольных агрегатов имеются ограничения.
Портальные конструкции могут иметь значительный вынос для инструмента. Но и тут следует подходить разумно. Крупные детали на фрезерном станке обрабатывают редко. В домашних условиях изготовить подобный станок сложно.
Фиксация детали и рабочее перемещение
Наличие в составе оснастки механизма для осевого перемещения позволяет задавать перемещение инструмента на заданную глубину. Некоторые мастера создают универсальное оборудование, которое может быть использовано для обработки разных видов материалов.
Задачей проектирования будет разработка стола. На нем нужно закрепить обрабатываемую заготовку. Механизация должна позволять перемещать верхнюю часть относительно инструмента в двух направлениях.
Поэтому в конструкции предусматривается неподвижная и подвижная части. Чаще между собой они связаны с помощью клиновых пазов. При перемещении в подобных условиях зазор выбирается до минимума. Жесткая относительная фиксация гарантирует качество выполняемой работы.
Разные способы изготовления фрезера по дереву своими руками
Подробно о нескольких вариантах, как сделать фрезеровальный станок по дереву. Речь о переделке под фрезер дрели и двигателя стиральной машины, а также о подробностях изготовления инструмента с числовым программным управлением.
Переделка из дрели
В качестве средства для изготовления фрезера по дереву своими руками может пригодиться обычная дрель. Плюс такого варианта в том, что новый инструмент легко разбирается, то есть фрезерный станок вновь становится дрелью. Да и денежные траты на подобную самоделку практически нулевые.
Пошаговая инструкция переделки дрели на фрезер по дереву:
- Найти ненужную ручку от электроинструмента – это будет рукоятка.
- Соединить дрель с рукояткой подходящими крепежами и специальными уголками.
Прикрученная рукоятка
- Функцию опорной конструкции будет выполнять оргстекло. В нём размечается и прорезается круглое отверстие так, чтобы туда беспрепятственно проходил патрон дрели.
- На одинаковом расстоянии от отверстия с двух сторон прорезается по одной дырке под ножки опорной конструкции. Этими ножками будут две металлические трубки небольшого диаметра. По бокам они фиксируются зажимными крепежами. Закрепление дрели на опорной конструкции также осуществляется с помощью зажимов, которые подводятся к валу.
Закрепление на опоре
- Площадка на ножках устанавливается на ещё одну пластину. Для этого используют поворотные крепежи, что даст возможность менять угол наклона фрезера.
- Собственно, угол наклона и глубина погружения рабочей насадки будет регулироваться специальным подвижным зажимом.
- После надёжной фиксации дрели в опорной конструкции меняется родная оснастка. Поставить фрезу в патрон дрели напрямую в большинстве случаев не получится, понадобится переходник-адаптер. Найти его в магазине или интернете нетрудно.
Сделанный таким способом фрезер сможет выполнять все основные виды обработки дерева, вплоть до фигурной заточки. Минусы есть, притом существенные – не слишком высокая прочность рабочей насадки, а также меньшая скорость вращения по сравнению с оригинальными фрезеровочными агрегатами. Показатель можно повысить, поставив движок от перфоратора.
Из движка стиральной машины
Хорошим вариантом мотора под самодельный фрезерный станок по дереву будет движок от стиральной машины.
Двигатель от стиральной машины
Главных моментов в такой переделке два – посадка вала на цангу и создание фрезерного лифта. Разобравшись с подключением проводов, следует отрезать болгаркой резьбовую часть штатного вала двигателя – она не нужна.
Эта часть отрезается
Чтобы присоединить к валу цангу под фрезу, понадобится заказать специальный переходник у токаря и найти зажимную гайку.
Отверстия под опору двигателя стиральной машины станут основой лифта для фрезера-самоделки. В качестве втулок рекомендуют применять латунные трубки. Диаметр их должен быть таким, чтобы трубка сидела в гнезде максимально плотно. Для надёжной усадки дополнительно можно добавить эпоксидной смолы.
После этого на опорной конструкции высверливается отверстие под привод фрезера и размечаются места, куда будут приварены трубки под лифт. Но предварительно на трубки надеваются пружины. За счёт них будет обеспечено перемещение фрезера. На одну из опорных трубок крепится гайка с высверленным сбоку отверстием. В него вкручивается винт с ручкой, которая и будет регулировать положение фрезера во время работы.
На трубке слева – регулятор положения
Фрезер по дереву с ЧПУ
Один из наиболее надёжных видов фрезеровочных станков – агрегат с ЧПУ, то есть числовым программным управлением. Прослужить такой фрезер по дереву сможет долго, но сделать его своими руками – задача непростая. Вот с чем предстоит столкнуться:
- Нужно уметь работать с CADпрограммами. В них создаются чертежи и схемы перемещений фрезы по заданным алгоритмам.
Пример чертежа
- Настройка программы в ЧПУ.
- Отдельные комплектующие для станка данного вида придётся заказывать из-за рубежа – с того же Aliexpress, к примеру.
- Установка ходовых винтов и муфт, а также правильное подключение электронных элементов управления.
Под элементами управления подразумеваются:
- блок питания;
- контроллер;
- драйвер для обеспечения хода режущей насадки.
Все перечисленные детали помещаются в отдельный блок. Его необходимо установить подальше от мотора фрезера, чтобы вибрации не воздействовали на работу микросхем.
Мини фрезерный ЧПУ станок
Горизонтальный фрезерный станок
Второй распространенный вариант исполнения фрезера – горизонтальный станок. Он имеет более простую конструкцию по сравнению с вертикальным типом, но может исполнять меньше функций.
Выбор материалов для фрезера
Различие вертикального и горизонтального расположения шпинделя приводит только к изменению принципа перемещения детали и рабочего органа. Режущий инструмент имеет возможность перемещаться в горизонтальном направлении для регулирования глубины обработки, а шпиндель с салазками двигается вертикально. Заготовка по плите перемещается в основном продольно. Требования к материалам для горизонтального станка аналогичны требованиям к элементам вертикального агрегата.
Изготовление приспособления для стационарного фрезера
При горизонтальном фрезеровании используются те же фрезы, что и при вертикальной обработке. Их можно сделать самостоятельно по вышеописанной технологии. Чаще всего на горизонтальных станках обеспечиваются такие операции: пазы на торцах и гранях, сверление горизонтальных отверстий, проточка планок, формирование плинтусов и различных длинномерных изделий с рельефом.
Оборудование для самодельного станка для фрезера
Основные узлы горизонтального фрезера имеют определенные особенности:
Шпиндель. Он располагается горизонтально, для чего изготавливается специальная опорная система. На фото приведены чертежи приспособления, которое можно использовать в горизонтальном фрезере.
Плита и столешница. В плите горизонтального станка не делается отверстие для рабочего органа. Инструмент подается сбоку. При раскрое формируется простая прямоугольная плита. Наиболее распространенный размер – 75 х 50 см. Схема стола для фрезерного станка приведена на схеме.
Необходимые инструменты
Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.
Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.
Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.
Самодельный чпу станок.Конструкция оси Y.
Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.
Профиль для рамы
Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.
Прикрутил поперечины
После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.
верхние поперечины
После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.
Установить сверху профиль
И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.
Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.
Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.
На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.
Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.
Подкладка под подшипник.Чертёж.Вид на подшипник
Крупным планом.
Соединение с порталом Х
Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.
Место соединения корпуса гайки швп с порталом Х.
Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал станка с ЧПУ. (Х)
Так выглядит соединительная пластина с порталомРазмер соединяющего узла с порталом Х
После того как я завершил все работы по соединению портала, можно переходить к другой работе.
Узлы креплений ЧПУ станка.
Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей
Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм
Основы для установки креплений шаговых двигателей.Левая и правая части одинаковые.
Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).
Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.
Крепёж для шаговых по YЗадняя часть с установленным креплением.
Фото крепление Nema 17
Крепление двигателя на переходном крепеже
Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.
Покраска станка с чпу
После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.
Предварительная сборка.
Ножки для станка.
Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.
Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.
Сборка фрезерного стола
Универсальный фрезерный стол или координатный стол для сверлильного станка начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.
Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.
PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков
Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.
Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.
А как насчет взаимодействия
Удивительно слушать заявления некоторых умельцев, что для ЧПУ Ардуино не подходит, тем более, невозможен симбиоз mach3 arduino, якобы они не желают взаимодействовать.
Другие же уверены в противном: ардуину можно реализовать для ЧПУ при помощи трёх вариантов:
- Полностью автономный контроллер.
- Плата-интерпретатор отвечает за движения, но они рассчитываются на компьютере.
- Плата-транслятор (переходник) – выполняет роль виртуального ЛПТ-порта.
Многие пользователи в сети, у которых проблемная электроника, просят посоветовать им программу, чтобы станки под управлением таковой, могли работать чётко и бесперебойно. Фрезеры на станке призваны заготовку обрабатывать равномерно, выполняя сигналы программного блока.
X-Y-Z
Устанавливаем Z на Y.
Устанавливаем боковые стенки портала и клеммную коробочку для кабелей.
Устанавливаем портал на раму.
|
|
Вот и все. Станок получился удобный, стройный, я бы даже сказал поджарый, ничего не торчит, к рабочему полю хороший доступ со всех сторон, никаких кожухов, которые чего-то там прикрывают, нет «гусениц» для проводов, все провода спрятаны. Кстати, в моем экземпляре контроллер тоже спрятан под стол, к станку подходит только шнур питания и кабель LPT порта от компьютера.
|
|
|
Даже если вы все кривовато выпилили и не очень точно просверлили отверстия, вы все равно сможете доработать станок, довести его до ума и заставить нормально работать. Потому что в этой конструкции все определяется заведомо точными покупными направляющими и приемлемой геометрической точностью прессованных профилей (параллельность и перпендикулярность граней). Тут в принципе нет сложно выполнимых посадок и жестких допусков на линейные размеры. Однако, само собой разумеется, чем точнее вы сделаете детали, тем лучше и для станка и для тех изделий, которые вы будете на нем выпиливать.
Особенности изготовления
Арсенал инструментов домашних мастеров отличается огромным многообразием
Особенное внимание уделено фрезерному станку. Это устройство представляет собой оборудование, позволяющее выполнять множество операций по металлу, по дереву, по пластмассе и иным материалам. Размеры, мощность и набор функций фрезерных приборов могут различаться, но в основу каждого станка заложен стандартный принцип: неподвижно закреплённая заготовка, обрабатывается фрезой – специальным режущим инструментом с зубьями (режущими лезвиями)
Размеры, мощность и набор функций фрезерных приборов могут различаться, но в основу каждого станка заложен стандартный принцип: неподвижно закреплённая заготовка, обрабатывается фрезой – специальным режущим инструментом с зубьями (режущими лезвиями).
Имея в наличии все необходимые инструменты и материалы, умельцы в своих мастерских без труда и в короткие сроки соберут компактное устройство – самодельный фрезер. Из всех существующих видов фрезеров в домашних мастерских наибольшей популярностью пользуется вертикальный фрезерный станок. Этот инструмент имеет очень простую схему, и для его сборки используются недорогие материалы. Однако вид станка определяют задачи, которые необходимо выполнять мастеру. Существуют следующие виды фрезерного оборудования:
- горизонтально расположенный инструмент;
- вертикальный прибор;
- копировальное с пантографом устройство.
Кроме того, следует продумать размеры и расположение станка – напольный или настольный вариант.
Обладатели любого фрезерного станка могут выполнять качественную обработку заготовок и изделий из металла и дерева. В промышленности фрезерные станки относятся к многофункциональным агрегатам. Самодельные конструкции наделены достаточным количеством операций, с помощью которых доступна качественная отделка, поэтому их также можно считать многофункциональными.
Сборка
Чтобы собрать самодельный станок для фрезерования 3D детали по дереву своими руками нужно сделать чертежи, подготовить необходимый инструмент, комплектующие, изготовить недостающие детали. После этого можно приступать к сборке.
Очередность сборки своими руками мини станка с ЧПУ с обработкой 3D складывается из:
- направляющие суппортов устанавливают в боковины вместе с кареткой (без винта).
- каретки перемещают по направляющим до тех пор, пока их ход не станет плавным. Тем самым производится притирка отверстий в суппорте.
- затяжки болтов на суппортах.
- крепления сборочных единиц на станке и установка винтов.
- установки шаговых двигателей и соединения их с винтами при помощи муфт.
- контроллер выделен в отдельный блок для уменьшения влияния на него работающих механизмов.
Самодельный станок с ЧПУ после сборки обязательно должен быть опробован! Тестирование 3D обработки проводится посредством использования щадящих режимов для выявления всех неполадок и их устранения.
Работа в автоматическом режиме обеспечивается программным обеспечением. Продвинутые пользователи компьютеров могут использовать блоки питания и драйверы к контроллерам, шаговым двигателям. Блок питания преобразует поступающий переменный (220 В, 50 Гц) в постоянный ток необходимый для питания контроллера и шаговых двигателей. Для них управление станком с персонального компьютера проходит через порт LPT. Рабочими программами являются Turbo CNC и VRI-CNC. Для подготовки необходимых для воплощения в дерево рисунков используют программы графических редакторов CorelDRAW и ArtCAM.
Станок с ЧПУ своими руками
Функциональная схема станка с ЧПУ.
Итак, как сделать данное устройство? Чтобы изготовить станок ЧПУ своими руками, необходимо потратить время на разработку проекта, а также ознакомиться с существующими заводскими моделями. Следуя этим первым и самым простым правилам, удастся избежать самых распространенных ошибок.
Стоит отметить, что фрезеровочный ЧПУ станок – технически сложное устройство с электронными элементами. Из-за этого многие люди полагают, что его невозможно сделать вручную.
Конечно же, данное мнение ошибочно. Однако необходимо иметь в виду, что для сборки понадобится не только чертеж, но и определенный комплект инструментов и деталей. Например, понадобится шаговый двигатель, который можно взять из принтера и т.д.
Следует также учитывать необходимость определенных финансовых и временных затрат. Если подобные проблемы не страшны, тогда изготовить доступный по стоимости и эффективный агрегат с координатным позиционированием режущего инструмента для обработки металла или дерева не составит труда.
Схема
Наиболее трудным этапом изготовления станка ЧПУ по металлу и дереву является выбор оптимальной схемы оборудования. Тут все определяется размерами заготовки и степени ее обработки.
Для бытовых целей лучше отдать предпочтение чертежу небольшого устройства с необходимым набором функций.
Одним из вариантов может быть конструкция, состоящая из двух кареток, которые будут перемещаться в плоскости. Стальные шлифовальные прутки отлично подойдут в качестве основания. На них крепятся каретки.
Также понадобятся ШД и винты с подшипниками качения, чтобы обеспечить трансмиссию. Управление фрезера самодельного станка с ЧПУ будет осуществляться с помощью программы.
Подготовка
Для автоматизации самодельного фрезерного станка с ЧПУ необходимо максимально продумать электронную часть.

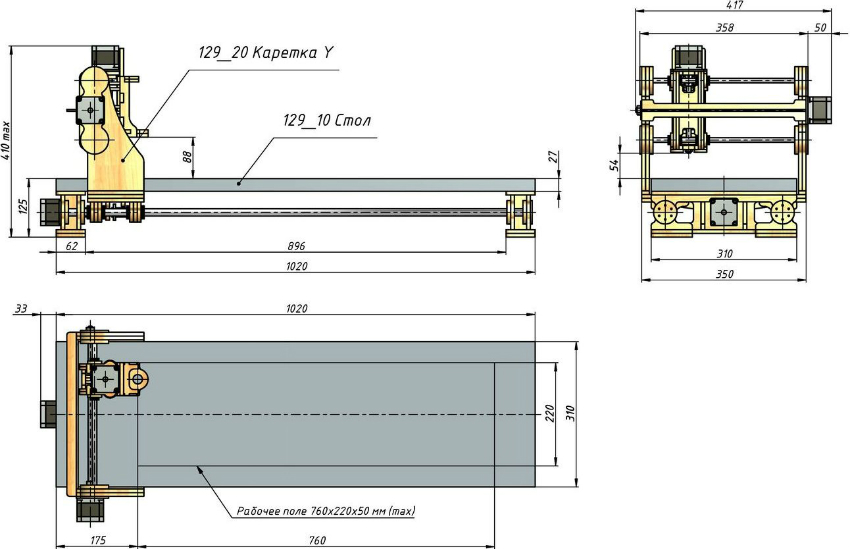

Чертеж самодельного станка.
Ее можно разделить на несколько элементов:
- блок питания, обеспечивающий подачу электроэнергии на ШД и контроллер;
- контроллер;
- драйвер, регулирующий работу подвижных частей конструкции.
Затем, чтобы построить самому станок, необходимо подобрать сборочные детали. Лучше всего использовать подручные материалы. Это поможет максимально уменьшить расходы на инструменты, которые вам понадобятся.
Основу обычно делают из дерева, оргстекла или металла
Важно, чтобы во время движения суппортов не возникали колебания. Они приведут к неточной работе аппарата. В связи с этим нужно правильно разработать их конструкцию
В связи с этим нужно правильно разработать их конструкцию.
Вот некоторые советы по выбору деталей:
- в качестве направляющих подойдут прутки диаметром до 12 мм;
- лучшим вариантом для суппорта будет текстолит;
- ШД обычно берут от принтеров;
- блок фиксации фрезы также делается из текстолита.
Инструкция по сборке
После подготовки и выбора деталей можно приступать к сборке фрезеровального агрегата для обработки дерева и металла.
В первую очередь следует еще раз проверить все комплектующие и удостовериться в правильности их размеров.
Схема устройства ЧПУ.
Порядок выполнения действий при сборке выглядит приблизительно следующим образом:
- установка направляющих суппорта, их крепление к боковым поверхностям конструкции;
- притирка суппортов в результате их перемещения до тех пор, пока не удастся добиться плавного хода;
- затяжка болтов;
- установка компонентов на основании устройства;
- закрепление ходовых винтов с муфтами;
- крепление к винтам муфт шаговых двигателей.
Всю электронную составляющую следует расположить в отдельном блоке. Таким образом, вероятность сбоя во время работы будет сведена к минимуму. Подобный вариант размещения электроники можно назвать лучшей конструкцией.
Особенности работы
После того, как самодельный станок с ЧПУ был собран своими руками, можно приступать к испытаниям.
Кинематическая схема работы устройства.
В ПО должны содержаться все необходимые драйверы для контроллеров.
Начинать следует с несложных программ. При первых запусках необходимо следить за каждым проходом фрезы, чтобы убедиться в правильности обработке по ширине и глубине
Особенно важно проконтролировать трехмерные варианты подобных устройств
Для любителей выжигать на различных материалах
В сети можно увидеть многочисленные самодельные модели выжигателей, которые способны создавать рисунок на фанере, пластике, металле и даже на стекле. Причем достигается фотографическая схожесть и некоторая объемность изображения. Поверхность очищают, обезжиривают, грунтуют белым акрилом марки Kudo и, применяя лазерный ЧПУ выжигатель, его ещё называют пиропринтер, создают уникальные изображения. Иногда процесс длится 6 и больше часов.
Скорость работы выжигателя – стабильная 10 м/мин, и у программистов есть идеи, как ее поднять, не вмешиваясь в работу блока управления. Управлять выжигателем можно и с ноутбука (ОС Windows XP и 7), отказавшись от LPT кабеля. Это превратит выжигание в увлекательное занятие для детей и подростков с применением возможностей лазерных фрезеров.
Подробности

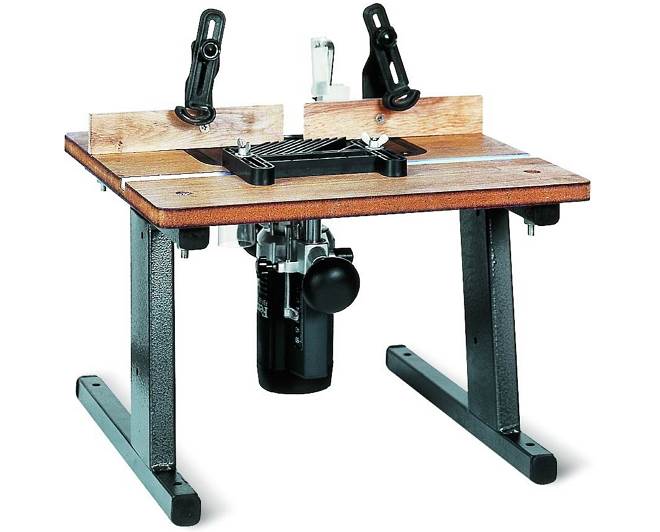

Столешница под фрезер
Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.
Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.
Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.
Простейший станок
Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.
При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.
Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.
Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.
Станок с вертикальным движением фрезы
Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.
Алгоритм сборки
До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,
как будет прикреплена дрель, которая будет заменять ручной фрезер:
- Отметьте на подошве или столе центр оси шпинделя.
- Вырежьте отверстие под выход электрического инструмента.
- Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
- Строго под прямым углом следует прикрутить косынку и стойку.
- Зафиксируйте корпус инструмента на основании.
Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.
https://youtube.com/watch?v=QuP_rPgy8Jc
Свойства фанеры
Фанера — материал весьма универсальный. Она обладает достаточной прочностью, проста в работе, общедоступна и относительно недорого стоит. Именно поэтому фанеру часто используют не только для изготовления мебели или предметов декора своими руками, но и для того, чтобы изготовить самодельные станки.
Физико – механические характеристики и типоразмеры строительной фанеры марок ФСФ и ФБС
Некоторые детали станка можно прекрасно заменить изготовленными из фанеры частями. Например, прекрасно используется фанерный стол для раскройки материала, кожухи и подвижные опоры, изготовленные из фанеры, тоже замечательно себя зарекомендовали в применении. И это далеко не все детали, которые могут быть сделаны из фанеры, для того, чтобы сделать станок своими руками.
При выборе материала стоит отталкиваться от того, на какую нагрузку фанера и детали из нее рассчитаны. В большинстве случаев, изготавливая самодельный станок, оптимально использовать фанеру средней толщины.
Так, самодельные станки предназначены для использования в домашних условиях без перепада температур и влажности. Толстая используется, если станок или его элементы, например, стол для раскроя материала, требуют повышенной крепости, тогда лучше использовать более прочную, толщиной от 10 мм. Однако, делая любые домашние станки, изначально стоит отказаться от использования тонкой фанеры, потому как она слишком непрочна для такой работы и непригодна для применения при производстве самодельного станка.
При вырезании деталей до 6-мм толщины можно применять ручной или электрический лобзик. Если есть необходимость разрезать толстый лист, превышающий толщину 6 мм, используется дисковая пила.
При распиливании фанеры поперек волокон делаются специальные надрезы ножом для того, чтобы снять напряжение на древесине.
