Виды стяжек
Опалубка и направляющие
В большом помещении применяются «карты» для заливки опалубки. Они представляют собой форму в виде прямоугольника необходимых размеров. Периметр карты ограждает опалубка из свежевырезанных досок или ламинированной фанеры.

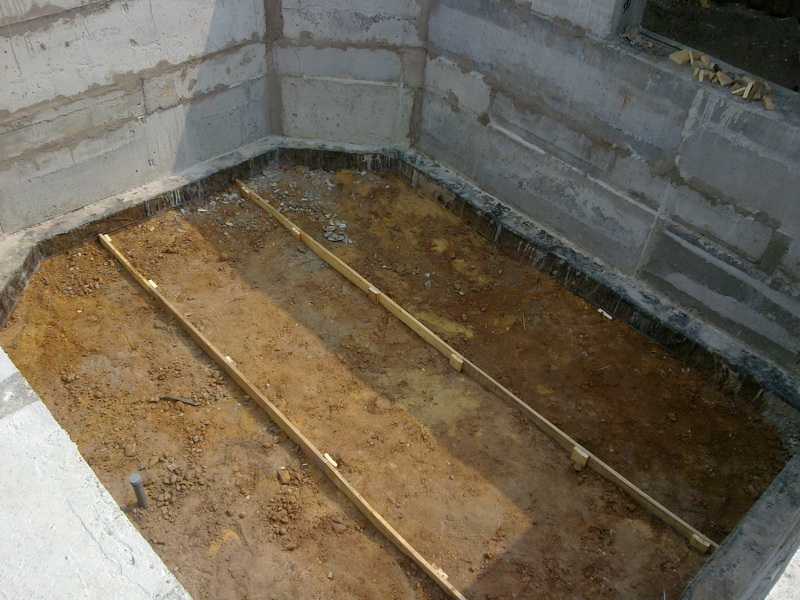

Направляющие представляют собой ориентир, регулирующий толщину бетонной основы по всей поверхности. Для этой цели подойдут квадратные трубы или уголки. Их мажут маслом, позволяющим вытащить их из бетона, вымыть цементное молочко из их поверхности.
Брус или доска с ровными краями также подойдут для роли направляющих. Их крепят на специальных выступах из густого цемента горизонтально, выравнивают с помощью лазерного нивелира или уровня.
Особенности конструкции

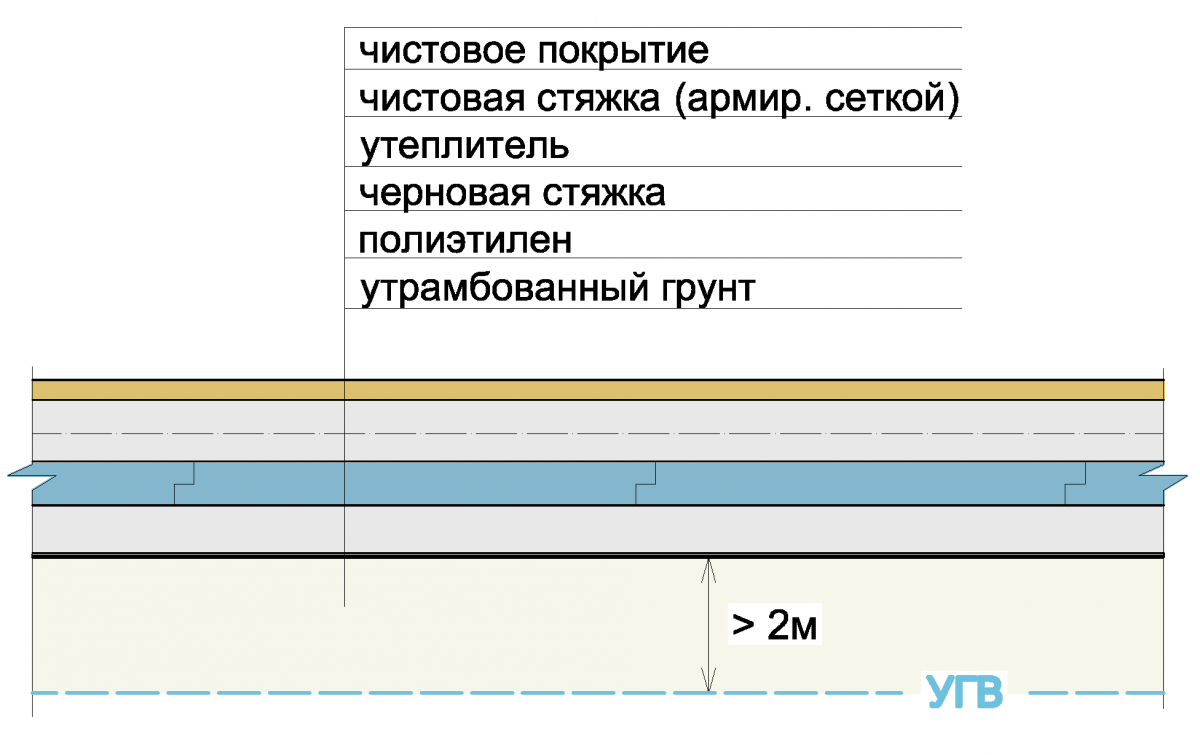

Схема стяжки пола по грунту
Чтобы стяжка для пола в частном доме была правильной и отвечала всем требованиям СНиП, выполняется она в 8 этапов. В итоге получается «пирог» из следующих слоев:
- Подготовленной глины. Этот слой необходимо заливать, чтобы создать барьер для грунтовых вод.
- Песчаной подушки. Песок в этом случае можно использовать любой, даже непромытый.
- Щебня фракциями 40-60 мм.
- Полиэтиленовой пленки, не позволяющей раствору заливаться на подушку. Материал укладывается без его разрезания, своего рода рукавом, поэтому по факту получится два слоя полиэтилена.
- Черновой стяжки, толщиной не меньше 80 мм. Для раствора готовится смесь из промытого или карьерного песка, щебня (размер фракций 10-20 мм) и ЦП, марки не ниже 300. Армирование для этого слоя выполнять не нужно, достаточно добавить в раствор стальную фибру.
- Гидроизоляции рубероидом.
- Утеплителя. В качестве теплоизоляции стяжки в частном доме необходимо применять только ЭППС (экструзионный пенополистирол) толщиной не меньше 50 мм.
- Чистового бетонирования. Для финишной заливка стяжки пола используется смесь, в которую входит исключительно речной песок и бетон более высокой марки. Также этот слой обязательно армируется.
Важно! Порядок слоев менять не стоит, так как если засыпать песок поверх щебня, что через некоторое время он станет опускаться вниз, что обязательно приведет к проседанию и разрушению всего перекрытия. Первые три слоя позволяют отсечь капиллярный подъем воды. Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе
Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг
Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг
Первые три слоя позволяют отсечь капиллярный подъем воды. Сперва «основной удар» на себя принимает глина, потом песок ослабляет водоподъем и снижает давление, а щебенка не допускает подъема вовсе. Если вас интересует, как правильно сделать стяжку пола на грунт, то выкладывайте каждый из этих слоев толщиной не меньше 100 мм. Также необходимо учесть трамбовку, которая обычно выполняется при помощи самодельных приборов, весом до 80 кг.
Если изготовить стяжку пола для дома своими руками с соблюдением этой последовательности, то на полученную плиту можно уложить любой «половой» материал.
Подробнее о слоях стяжки, смотрите на видео:
Важно! К общей высоте всего пирога необходимо прибавить еще 50 мм. Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия. Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия
Однако, перед тем, как сделать стяжку пола своими руками в частном доме, необходимо уточнить этапы создания перекрытия.
Черновой пол по грунту своими руками. Технология процесса при высоком уровне грунтовых вод
Технология и материалы для армирования
Технология и материалы для армирования
Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:
если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);
Сетка Вр1.
если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.
Арматурный каркас для ребра жесткости.
В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.
Расположение арматуры в пироге пола по грунту
В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:
- рекомендуемый защитный слой – 1,5 – 3 см;
- общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).
Слои пола по грунту.
Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.
Фиброволокно и сетки ВР
При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.
Металлическая и полимерная фибра решают другие задачи:
- предотвращают усадку смеси при высыхании;
- позволяют снизить толщину стяжки;
- останавливают расширение возможных микротрещин в процессе эксплуатации.
Фибра полимерная.
Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.
Правила укладки сеток
При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.
Защитный слой
Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:
- при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
- при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

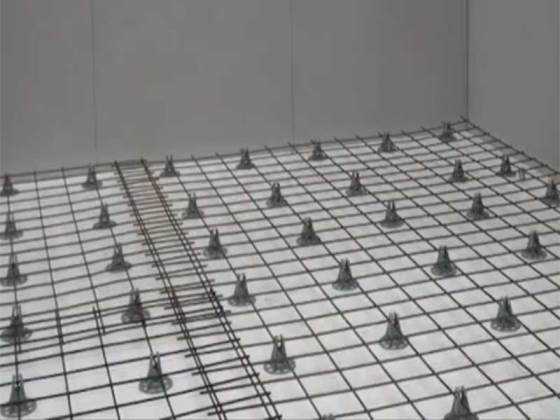

Обеспечение нижнего защитного слоя.
Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.
Нахлест
Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.
Минимальный нахлест сетки.
Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.
Монтаж каркасов
Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:
- по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
- привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.
Армирование ребра жесткости.
Соблюдение нижнего и боковых защитных слоев обязательно.
Каким должен быть пол в деревянном доме
Основные требования к полу в доме из бруса (в принципе, актуально для любых домов):
отсутствие деформаций при адекватных нагрузках. Пол не должен прогибаться, скрипеть и т.д.;
пол должен быть теплым и обеспечивать необходимую звукоизоляцию между помещениями на разных этажах;
применяемые материалы в конструкции пола должны быть защищены от воздействия влаги
Попробуем разложить все по полочкам. Начнем с конструкции пола в доме из бруса. Чаще всего он представляет собой совокупность уложенных с шагом до 700 мм лаг (брус 100х150 или 50х150 и т.д.), чернового пола, слоя гидроизоляции, утеплителя, пароизоляции, чистового пола – т.е. выглядит так, как изображено на рисунке ниже.
Жесткость конструкции пола обеспечивается за счет подбора номинального шага лаг и толщины чистового пола. Зависимость тут прямая: чем меньше расстояние между лагами, тем меньшей можно принимать толщину половой доски. Чаще всего выбор основывается на экономической целесообразности, и шаг лаг принимают 400-700 мм при толщине доски 25-40 мм.
Устройство чернового пола в доме из бруса
Черновой пол, по сути, служит в качестве опорного элемента для утеплителя. Но, между прочим, он также участвует в формировании жесткости конструкции пола. Устроен он достаточно просто: к нижней части лаг монтируют брус 50х50 мм (так называемый черепной брусок), на который будет опираться полотно чернового пола. Для изготовления последнего используют сухие доски толщиной не менее 20 мм. Это может быть необрезной материал естественной влажности, но тогда для последующих работ придется подождать, пока он высохнет.
Пол на втором этаже может быть устроен проще: роль чернового пола играет конструкция потолка, в слое гидроизоляции нет необходимости по объективным причинам. А вот утеплитель желательно использовать – это позволит не только улучшить теплотехнические характеристики дома, но и повысить звукоизоляционные качества пола. Особенно актуально его применение для построек с неотапливаемой мансардой.
Немного про утепление
Минимизация тепловых потерь через пол обеспечивается за счет слоя теплоизоляции. В качестве оной можно использовать минеральную вату, стекловолокно, ЭППС и т.д. Подробнее о том, как утеплить пол в деревянном доме мы писали здесь. В зависимости от показателей водо- и паропроницаемости, конкретный выбор обусловливает отсутствие или наличие необходимости в слое гидроизоляции. Например, в случае с пенополистирольными плитами он не нужен.
Чистовой пол в доме из бруса
При выборе материала для чистового пола застройщик ограничен лишь бюджетом, выделенным на его устройство. Традиционно в деревянных домах применяют обычную шпунтованную доску (половую доску). Использование сухих материалов позволяет подогнать элементы полотна максимально плотно, а обработка специальными лакокрасочными материалами (ЛКМ) способствует долговечности такого решения. Вариантов множество, и лишь некоторые из них мы представили в небольшой табличке ниже.
Варианты устройства чистового пола в доме из брусаЧистовой пол Описание
| Шпунтованная доска | Традиционный вариант устройства пола в доме из бруса, один из самых простых. Обычно достаточно использовать доску 25-36 мм при шаге лаг до 600 мм. Впоследствии необходима защита ЛКМ |
| Фанера | Используют фанеру толщиной от 20 мм при шаге лаг 400 мм. Обязательно покрывается двумя слоями ЛКМ |
| Фанера + напольное покрытие | Более распространенный вариант, нежели описанный выше. В качестве напольного покрытия может выступать ламинат, паркет, линолеум, пробковый пол и т.д. |
| Доска + фанера + напольное покрытие | В этом случае доски играют роль лаг, их толщина принимается не менее 25 мм (шаг 300 мм) при шаге балок 600 мм. Толщина фанеры – не менее 15 мм. Возможен другой вариант, когда фанера используется в качестве выравнивающего основания для пола из шпунтованной доски |
| Доска + стяжка + кафель | Вариант для мокрых помещений |
В заключение
Работы по устройству конструкции пола в загородном доме не представляют собой ничего сложного. Главное обеспечить ее защиту от избыточной влажности (в том числе, предусмотреть эффективную вентиляцию), использовать теплоизоляционные материалы (это и есть рациональное утепление дома из бруса изнутри, когда минимизируются тепловые потери через пол на первом этаже) и, конечно же, подобрать адекватное сочетание шага лаг и толщины чистового пола, чтобы последний не ходил ходуном и выдерживал необходимую нагрузку, не деформируясь при этом.
Инструкция изготовления черновой стяжки для пола по грунту
Полы по грунту: начинаем с защиты фундамента
Большинство источников приводят в качестве обязательного требования залегание грунтовых вод не выше 4-5 метров (иногда даже двух). А это уровень залегания верховодки, которая имеет сезонный характер и находится выше водоупорных пластов. То есть это обычные осадочные воды, не успевшие просочиться в более низкие и постоянные водоносные пласты («на песок» и «на известь»).
Летом и зимой верховодка исчезает, а появляется весной и осенью. Даже если участок находится в «критической» зоне, то с нею можно эффективно бороться (если это не инфильтрационная вода просочившаяся по грунту от расположенного недалеко водоема).
Первое условие для предотвращения затопления верховодкой — дренаж.
Надо «помочь» осадочной воде проникнуть через пласты грунта, имеющие водоупорные свойства (суглинки). Эти мероприятия принципиальны для таких участков даже с точки зрения защиты фундамента в период дождей и таяния снега. Сделать это несложно — по периметру дома бурят несколько скважин диаметром до 15 см и глубиной ниже пятки фундамента.
Затем вставляют дренажную трубу чуть ниже уровня поверхности земли (лучше ее обернуть фильтрующей тканью — это предотвратит ее от заиливания) и засыпают внутрь щебень мелкой фракции. Отверстие закрывают водонепроницаемым материалов, сверху засыпают землей или закрывают куском дерна.
Есть более сложный вариант с обустройством траншей, в которые на подушку из песка и щебня укладывают те же трубы и сводят их под уклоном к дренажному колодцу.
Второе условие — гидроизоляция фундамента.
В условиях напорного воздействия воды самым действенным будет комбинация нескольких методов.
Вначале наружные стены основания обрабатывают битумной грунтовкой, на нее наклеивают рулонные материалы. Правильная методика — горизонтальное расположение снизу вверх, внахлест, но более простое — вертикальное.
Склеивание происходит за счет разогрева паяльной лампой внутренней части листа. Защищают гидроизоляцию глиняным замком, который и сам служит преградой для воды. Если воздействие верховодки кратковременно, а осадки в регионе не обильные, то можно ограничиться обмазочной гидроизоляцией.
И конечно, к обязательным мероприятиям по защите от воды необходимо добавить отмостку (на 20 см шире проекции края кровли) и водосточную систему.
Деревянный или бетонный пол в частном доме
В последнее время даже в частных домах стали все чаще делать бетонный пол. Все дело в капризности древесины
Первое, что важно — за древесиной нужен регулярный уход. Если использована не лиственница или дуб, через несколько лет внешний вид оставляет желать лучшего. Снова пол приходится шлифовать, покрывать маслом/воском/краской/лаком
Второй недостаток — скрипы. Нескрипучий деревянный пол — это большая редкость. Третий момент: класть плитку на деревянный пол, конечно, можно, но решение недешевое — нужен эластичный клей, а стоит он ох как немало. В общем, пожив некоторое время с деревянным полом, решают его заменить на бетонный. Тут есть свои «прелести», но в эксплуатации он проще. Только при условии, что сделан правильно
Снова пол приходится шлифовать, покрывать маслом/воском/краской/лаком. Второй недостаток — скрипы. Нескрипучий деревянный пол — это большая редкость. Третий момент: класть плитку на деревянный пол, конечно, можно, но решение недешевое — нужен эластичный клей, а стоит он ох как немало. В общем, пожив некоторое время с деревянным полом, решают его заменить на бетонный. Тут есть свои «прелести», но в эксплуатации он проще. Только при условии, что сделан правильно.
Совсем не то рисует воображение при словах «деревянный пол»…
Первое что стоит помнить — делать бетонный пол в частном доме можно, только если фундамент может вынести дополнительную нагрузку. Если при расчете фундамента закладывался деревянный пол, все что вы можете сделать — армированную стяжку по черновому деревянному полу. И то под вопросом. Скорее всего, вам придется делать просто сухую стяжку на керамзите или класть листовой материал по лагам. Это, конечно, не бетонный пол, но и не деревянный.
Технологии строительства пола по грунту
Подбираем тип трубопрокатов и производим их укладывание
Замер уровня основания
Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.
Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.
Многослойная структура пола выглядит следующим образом:
- облицовка;
- стяжка;
- гидро- и теплоизоляция;
- подкладка;
- грунт.
Схема стяжки пола по грунту
Подробная пошаговая инструкция
Полиэтиленовая пленка вместо паро- гидроизоляции
Слой гидроизоляции служит для защиты стяжки от подсоса влаги из грунта, но одной гидроизоляции недостаточно. При плюсовой температуре в доме влага из почвы начинает испаряться, превращаясь в пар. Поднимаясь по конструкции, пар конденсируется внутри «пирога» пола, это может привести к разрушению армирующих элементов. Для этой цели используют именно паро- гидроизоляцию. Иногда в качестве более дешевого аналога используют полиэтиленовую пленку.
Еще одной задачей пароизоляции в полах по грунту является защита от поступления на нижние этажи здания радона. Это радиоактивный газ, который выделяется при распаде урана и тория. Распространение радона характерно для отдельных регионов, подробнее проблему радона мы разбирали в отдельной https://www.sdvor.com/articles/ugroza-radona-na-polakh-po-gruntu-pravda-ili-mif/
Такая пленка часто применяется в стяжках, которые делают на перекрытиях и в этом случае такой пароизоляции оказывается достаточно, но не в случае с полами по грунту. Главные недостатки пленки состоят в там, что она недостаточно плотно прилегает к основанию, на ее поверхности образуются складки и пузыри с воздухом, добиться равномерной укладки сложно. К тому же пленку легко повредить в процессе монтажа последующих слоев, в результате этого герметичность изоляционного слоя будет нарушена.
Положительные и негативные стороны
У полов по грунту есть несколько плюсов:
- простота монтажа;
- экономичность;
- устойчивость;
- способность выдерживать значительный вес;
- минимальная нагрузка на стены либо полное отсутствие таковой;
- износостойкость;
- ремонтопригодность;
- пригодность к покрытию любым видом отделочных материалов;
- возможность монтажа системы «тёплый пол».
К недостаткам конструкции относят:
- необходимость прокладки слоя утепляющих материалов;
- невозможность монтажа по слою сыпучих материалов толщиной свыше 60 см.
Близко залегающие к поверхности почвы грунтовые воды Источник avatars.mds.yandex.net
Черновой пол по грунту своими руками. Технология процесса при высоком уровне грунтовых вод
Что нужно знать перед возведением
Требования
Стяжка для пола по грунту, в отличие от большинства других типов чернового покрытия под чистовую отделку плит горизонтальных поверхностей, является многофункциональной конструкцией, которая одновременно выполняет как несущую, так и ограждающую функции. В связи с этим, требования к ней регулируются действиями нормативными документами:
- ГОСТ 31358-2019 «Смеси сухие строительные напольные».
- СП 29.13330.2011 «Полы. Актуализированная редакция».
- СП 63.13330.2018 «Бетонные и железобетонные конструкции».
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
Согласно данным документам, к стяжкам под полы по грунту предъявляются следующие конструктивные и эксплуатационные требования:
- Механическая прочность – стяжка должна выдерживать все проектные постоянные и временные нагрузки.
- Отсутствие раковин, сколов, выбоин, трещин и других механических дефектов на поверхности стяжки после её твердения, что говорит о высоком качестве материалов и соблюдении технологи их укладки.
- Однородность состава бетона, одинаковая фракция мелкого и крупного заполнителя.
- Наличие армирования, согласно статическому расчёту и конструктивным требованиям.
- Толщина стяжки должна исключать образование сквозных усадочных трещин и прогибы при просадке уплотнённого основания.
- Водонепроницаемость и морозостойкость, в зависимости от гидрогеологических особенностей основания, а также условий эксплуатации конструкции.
- Марка цемента – гидравлического вяжущего в составе стяжки, которая должна удовлетворять требуемому классу бетона.
- Стяжка должна быть уплотнена перед твердением сразу после укладки для снижения пористости.
- Предельный перепад по высоте стяжки, уложенной под полы по грунту, не должен превышать 0,3 – 0,5 мм/м.
- Высота стяжки должна полностью удовлетворять объёмно-планировочным решениям здания и отметке 0.000, назначенной архитектором.
- При наличии в полах первого этажа разных типов чистовых покрытий, высота стяжки выполняется с перепадами, чтобы обеспечивать неизменный уровень поверхности в комнатах.
- При наличии пучинистых грунтов под полами по грунту, устраивается дополнительный пирог гидро и теплоизоляции из пенополистирольных плит и техноэласта.
Все требования к стяжке зависят как от качества материала, которое подтверждаются сертификатами соответствия на реализуемые партии товара, так и соблюдением технологической карты при укладке, а также во время ухода за железобетонными конструкциями.
Черновой пол по грунту своими руками. Технология процесса при высоком уровне грунтовых вод
Если подпочвенные воды расположены высоко, правильная последовательность слоев — это еще не все. Нужно как-то отвести воду.
Если глубина укладки слоев теплого пола получилась ниже, чем уровень почвенных вод, необходим дренаж. Для него еще минимум на 30см ниже необходимого уровня делаем систему для отвода воды. Желательно насыпать речной песок, но такие объемы стоят немало, так что можно использовать другие породы, но не торф или чернозем. Как вариант — вынутый грунт, перемешанный со щебнем.
При укладке теплоизоляционных плит их стыки нужно проклеить скотчем — так в щели не затечет раствор
Выбранный материал насыпается слоями по 10см, каждый из которых утрамбовывается и проливается водой. Слоев обычно делают три, но можно и больше. На утрамбованный песок или грунт со щебнем, укладываем слой геотекстиля. Это современный материал, который будет пропускать воду вниз и не даст смешиваться разным материалам. Он не повреждается насекомыми и животными, имеет высокую прочность на разрыв. Также геотекстиль дополнительно выравнивает механические нагрузки, которые будет испытывать пол.
На этом же этапе нужно позаботиться одновременно о гидро- и теплоизоляции пола от фундамента. Можно для этих целей использовать битумную мастику или другие современные и надежные гидроизоляционные материалы и пропитки. А теплоизоляция стандартная: внутренний периметр фундамента обкладывают плитами пенополистирола.
Потом идут слои песка и щебня, а на них заливается черновая стяжка. Проливать жидким цементно-песчаным составом в этом случае нежелательно. Нужна для надежности черновая стяжка. После ее высыхания следует нанести слой гидроизоляции. При высоком уровне подземных вод лучше использовать не полиэтилен, а наплавляемую гидроизоляцию или полимерные мембраны. Они более надежны, хоть и стоят дороже.

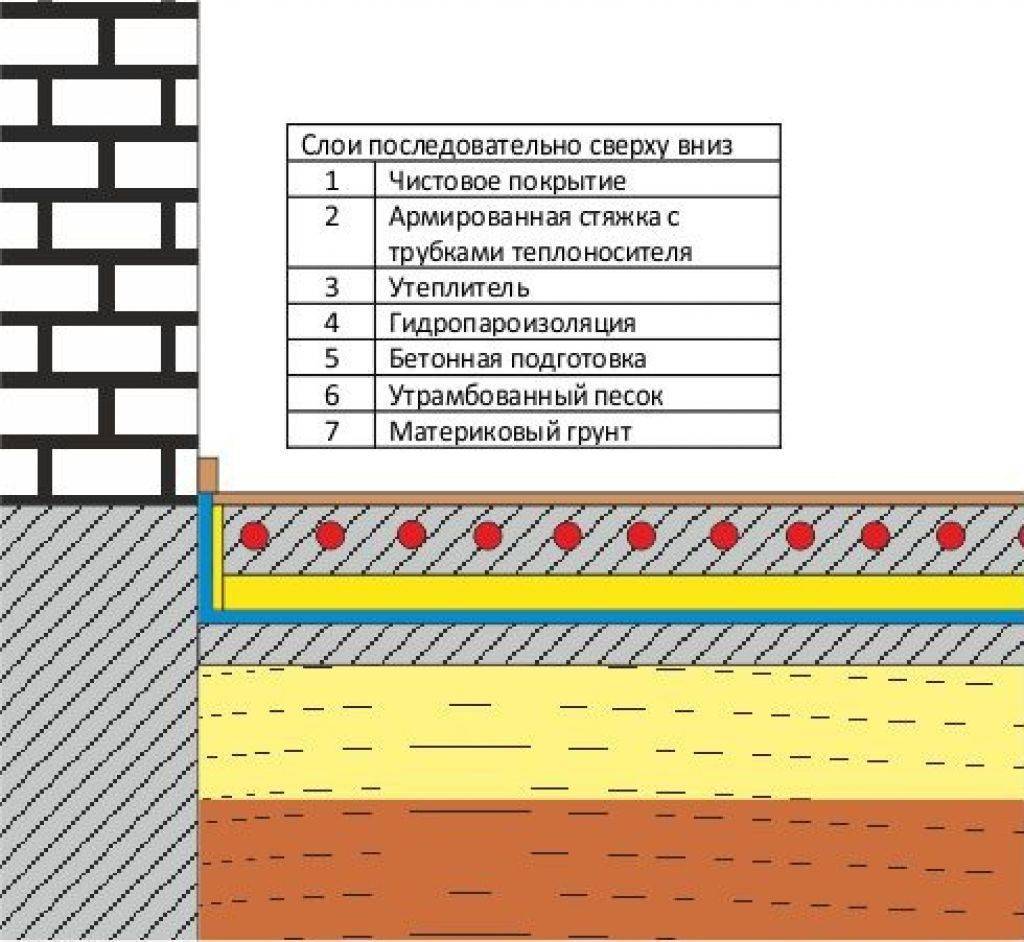

Конструкция теплого пола по грунту
Дальше, все слои, как и рекомендовано было ранее: теплоизолятор, гидробарьер с металлизированным покрытием, и крепежные элементы с трубами теплого пола (или греющими кабелями. например). Все это накрывается металлической армирующей сеткой и заливается еще одним слоем раствора. А дальше — в зависимости от используемого финишного покрытия для теплого пола .
Теплый пол в доме по грунту — довольно сложная конструкция. Для того чтобы он был надежным, необходима черновая стяжка. Если стяжку сделать по каким-то причинам нет возможности, можно, в крайнем случае, обойтись трамбовкой слоев.
