Заготовки для работы
Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:
- Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
- Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
- Пружина;
- Ходовой винт с параметрами Тr16×2, L = 200 мм;
- Стальной лист с примерной толщиной около пяти миллиметров;
- Кронштейн для ходового винтика;
- Маховик для винта;
- Блок приводных шкивов;
- Электрический двигатель;
- Блок с конденсаторами;
- Блок с ведомыми шкивами;
- Пружина возвратного типа для шпинделя;
- Клиновой ремень;
- Приспособление выключателя;
- Кабель сетевого типа с вилкой для использования розетки;
- Рычаг;
- Патрон для сверла;
- Различные расходные материалы для креплений – винтики и гайки.

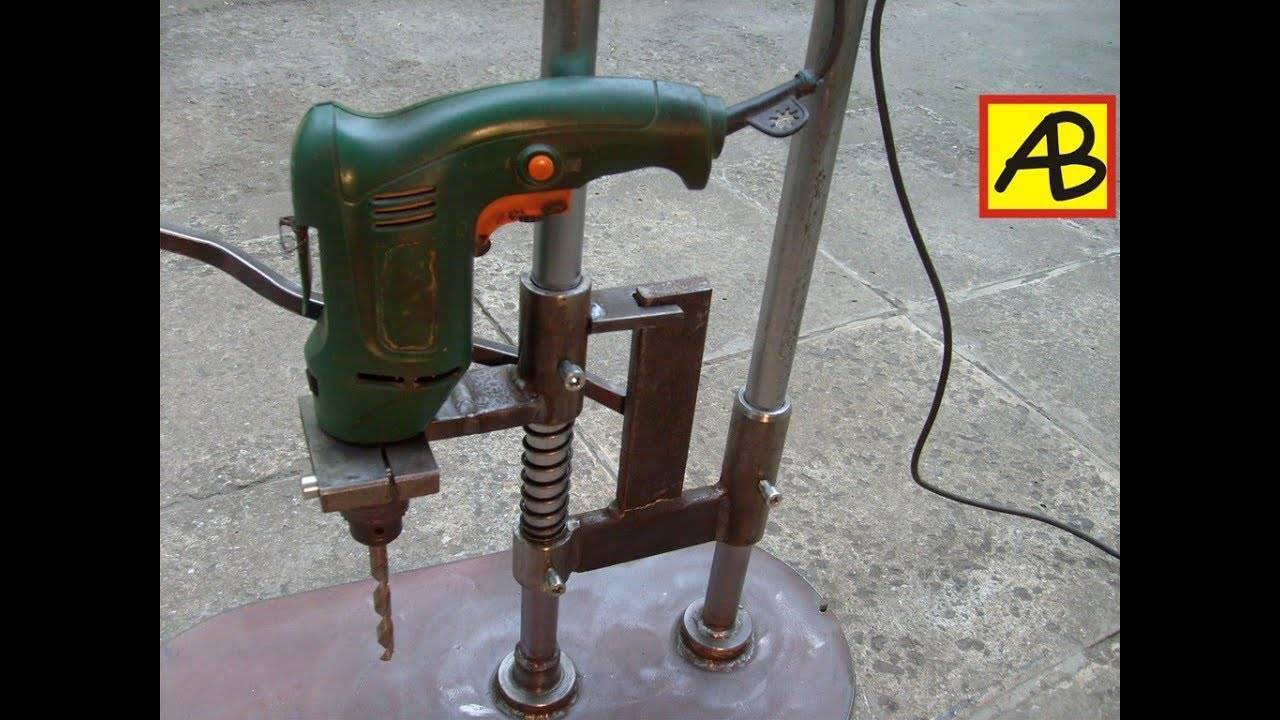

Как сделать простую сверлильную стойку для электродрели
Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.
Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.
Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.
Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).
Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).
Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).
Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).
Приступаем к изготовлению стойки для дрели своими руками.
Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.
После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.
Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).
На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.
После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.
Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.
Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.
Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.
Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

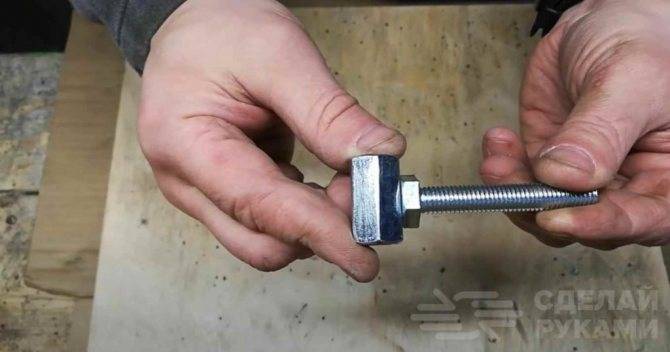

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.
В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.
На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.
Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.
Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.
При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.
Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.
Конструкция
Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.
В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15 мм просверлено отверстие диаметром 10 мм под направляющий болт.
После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100×120 мм толщиной 15 мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.
Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50 мм на 130 мм, толщиной 15 мм. Толщина не критична, может быть от 5 мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25 мм. На расстоянии 80 мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36 мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.
Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.
Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7 мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5 мм и габаритным размером 50×120 мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.
Еще потребуется болт длиной 60 мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.
DIY сверлильный станок из стойки и ручной электродрели.
Всем хороший денек! В этом обзоре я покажу, как удалось сделать маленькой обычный сверлильный станок из полученной стойки под дрель и имеющейся, но изредка применяемой, ручной электродрели. Я постарался сделать законченное и комфортное приспособление для любительских и бытовых нужд, без претензий на проф применение. Как обычно, в обзоре описание процесса, чертежи, и приобретенный итог.
Все прошлые года для сверления отверстий я полностью обходился шуруповертом, ну очень изредка ручной дрелью. Этого полностью хватало, на деталях с маленький шириной заморочек не появлялось. Другой вопрос сверление верно вертикальных отверстий в большой толщине материала, время от времени выходит держать под контролем вертикальность сверла, время от времени не очень. Рассверливание наименьшего отверстия сверлом большего поперечника: часто, при рассверливании изначальный центр отверстия мог и сместиться, зависимо от того, как там себя отыщет сверло.
Чтоб избежать всех этих заморочек, ответственные детали и заготовки сверлить нужно на сверлильном станке, которого естественно нет. Я уже дошел до кондиции, когда сверлильный станок нужен, но вот что точно я от него желаю, какие характеристики для меня важны, и какой необходимо избрать – я пока не знаю. Потому для выработки опыта и формирования у себя будущих потребностей, для наилучшего и действенного вложения средств в сверлильный станок в дальнейшем, я решил поупражняться на самодельном станке из стойки для ручной дрели.
Можно было приобрести просто стойку, расположить в ней дрель и воспользоваться, но мне нужно было сделать комфортное включение и выключение дрели, также комфортную регулировку скорости вращения. Потому я собрался сделать для стойки маленький постамент, с размещенными в ней элементами управления, также ящиком для сверл и других принадлежностей. А на самом основании стойки собрался сделать более широкий стол для размещения и фиксации заготовок под сверление. В процессе проектирования вышла вот такая конструкция (стойка и дрель в модели другие, взял из 3D Warehouse):
Конструкция ящика последующая, с установленным в нем органайзером под нередко применяемые сверла:
Исследовав просторы сети и отзывы, была выбрана уже достаточно популярная стойка для дрели Энкор 20090 с цельнометаллической колонной и металлическими основанием и кареткой. (Паспорт стойки) Несколько фото распаковки и сборки:
Люди в отзывах пишут про свободный ход в пластмассовой направляющей каретки, и маленьком свободном ходе в точке колонна-каретка, но не у всех. Мне достался свободный ход пластмассовой направляющей, который излечился просто подкладыванием куска пластика от папки для бумаг. Свободный ход пропал вообщем, каретка стала туго ходить вверх-вниз, но густая силиконовая смазка убрала и эту делему. Стойка хорошая, томная, монументальная!
В качестве рабочей части нашего станка выступила старая, но бодренькая дрель Interskol ДУ13/780ЭР:
Дрель плотно зашла в приемное гнездо на стойке, люфтов нет, фиксация хорошая:
Начинаем собирать наш постамент с ящиком. Напиливаем детали постамента. В проекте я заложил фанеру шириной 10 мм, но так вышло, что у меня стоял уже начатый лист 12мм, который я почему-либо принял за 10мм, от этого у меня плыли размеры и я еще длительно не мог осознать почему ):
Напиливаем детали внутреннего выдвижного ящика, дно ящика из фанеры 6мм:
Готовим и вклеиваем заднюю и переднюю заглушки постамента:
Для выдвижного ящика используем мебельные шариковые направляющие:
Для крепления ящика к петлям положил рядом лист фанеры и подложил четыре 10-ти рублевых монеты для сотворения равномерного зазора меж ящиком и основанием постамента:
Выпиливаем и приклеиваем на ПВА лицевую панель ящика, зазоры также регулируем монетами:
Не забываем сделать ручку для открытия ящика:

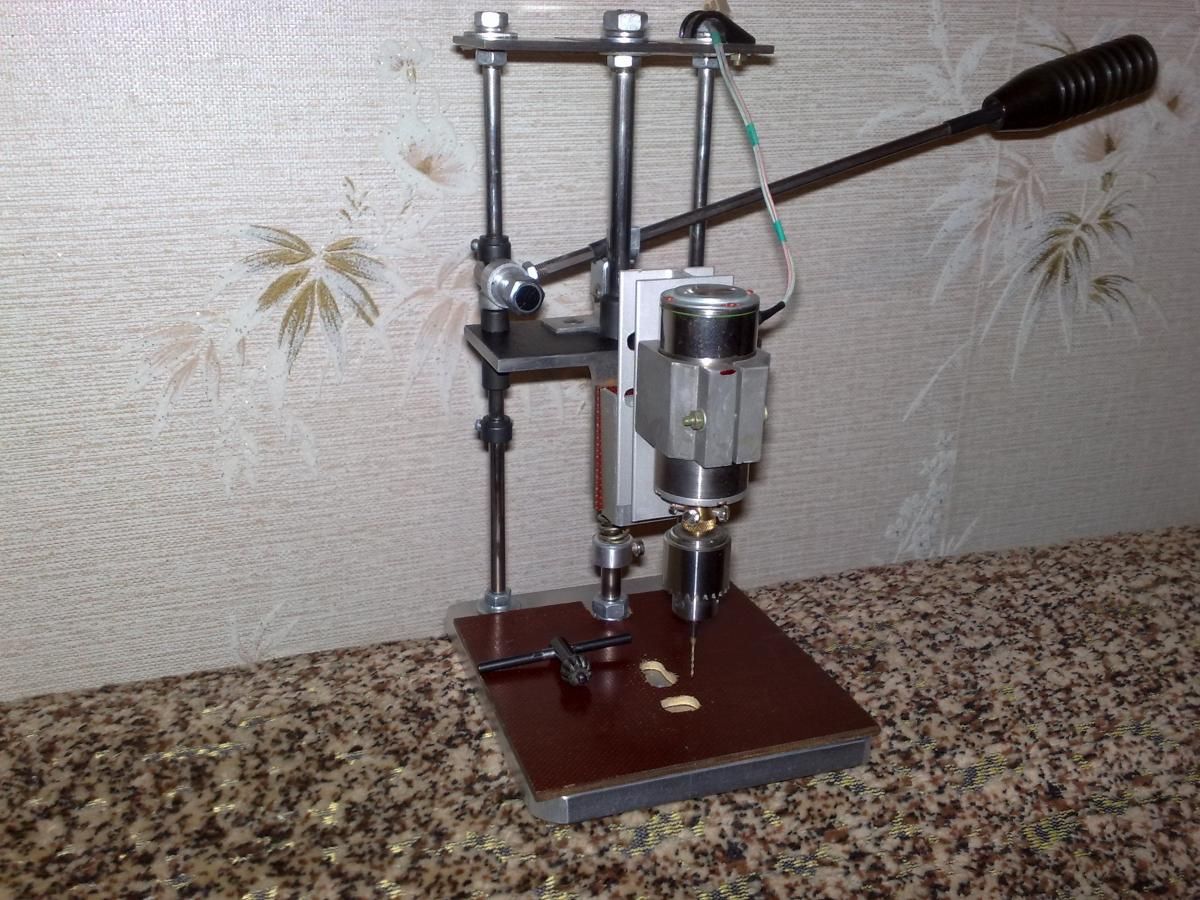

МИНИ СТАНОК ДЛЯ СВЕРЛЕНИЯ ПЛАТ
Недавно снова возникла необходимость просверлить несколько небольших отверстий на печатной плате. Поскольку нет подходящей сверлилки, решил собрать такую, которая отвечала бы потребностям радиолюбителя. Поскольку не люблю платить за то, что могу получить бесплатно, станочек был создан из того, что было под рукой. Элементы для сборки такой дрели можно найти практически в каждом закроме (или как там склонять слово закромах?) радиомастера. Для нужд этого проекта использовал:
- 2 старых принтера (2 направляющих стержня, 1 ролик, 1 двигатель постоянного тока),
- старый жесткий диск,
- мощный блок питания 21 В,
- 2 старых цанговых патрона,
- радиатор, несколько винтов, пластиковых трубок, 2 пружины и провода.
И конечно разные инструменты: тиски, шлифовальный станок (возможно напильник), ручная дрель, отвертка.
Кстати, можно сюда и ручную дрель приспособить. Предполагая, что вес её составляет около 2-3 кг, необходимо будет усилить конструкцию с направляющими стержнями на одной линии с дрелью (как показано на рисунке).
Основа была готовая, как и стержни с резьбой, которые служили направляющими. Предлагаю использовать вместо такой рамки небольшой кусок плиты МДФ 15 x 20 см (например кусок деревянного подоконника или какой-либо другой доски). Вместо полос, которые тут использовал, лучше взять струйные принтеры, на которых движется каретка с головками (они идеально гладкие и простые, имеют хорошо подогнанные направляющие втулки).
Сверло свободно сверлит в печатной плате, пластике, дереве, а также в алюминии. В дальнейшем добавил еще 2 10 мм светодиода, освещающих обе стороны точки сверления, и металлическую пластину в качестве шайбы от просверленного объекта.
Источником питания для светодиодов подсветки являются 2 батарейки типа АА, расположенные на задней панели корпуса привода.
И вот, с минимальными затратами, получил полнофункциональное сверло для печатных плат. Благодаря укорачиванию рукоятки, дрель очень устойчива, сверлит точно — не может быть и речи о биении. Единственная проблема заключается в том, что нужно заточить винты, которые затягивают шпиндель — уже немного их подпилил, но это все равно было бы полезно. Сборник других конструкций сверлильных станочков для плат смотрите на форуме.
Форум по самодельным станкам
Форум по обсуждению материала МИНИ СТАНОК ДЛЯ СВЕРЛЕНИЯ ПЛАТРАБОТА ЛИТИЕВОГО АККУМУЛЯТОРА Как работает литий-ионный аккумулятор и чем он отличается по физико-химическим свойствам от других типов. Занимательная теория.
ПРИСТАВКИ К МУЛЬТИМЕТРУ Сборник из 10 конструкций и схем приставок к цифровым мультиметрам, расширяющих функционал измерительных приборов.
БУФЕРНЫЙ БЛОК ПИТАНИЯ Буферный блок питания 12 В с аккумулятором — схема принципиальная и подробное описание работы.
ЧИП-АНТЕННЫ SMD Чип-антенны на печатных платах — особенности конструкции, установка и согласование с волноводом.
Основное предназначение
Заготовки для работы
Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:
- Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
- Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
- Пружина;
- Ходовой винт с параметрами Тr16×2, L = 200 мм;
- Стальной лист с примерной толщиной около пяти миллиметров;
- Кронштейн для ходового винтика;
- Маховик для винта;
- Блок приводных шкивов;
- Электрический двигатель;
- Блок с конденсаторами;
- Блок с ведомыми шкивами;
- Пружина возвратного типа для шпинделя;
- Клиновой ремень;
- Приспособление выключателя;
- Кабель сетевого типа с вилкой для использования розетки;
- Рычаг;
- Патрон для сверла;
- Различные расходные материалы для креплений – винтики и гайки.

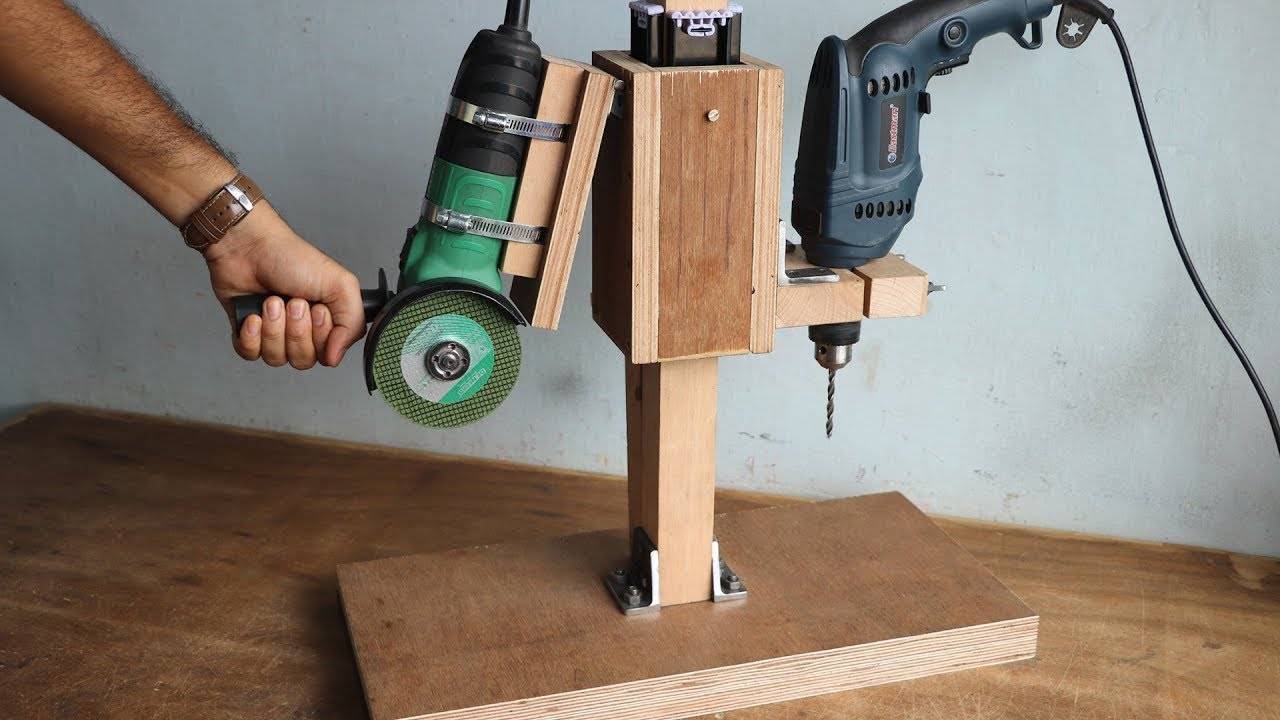

Сверлильный станок на основе электродрели

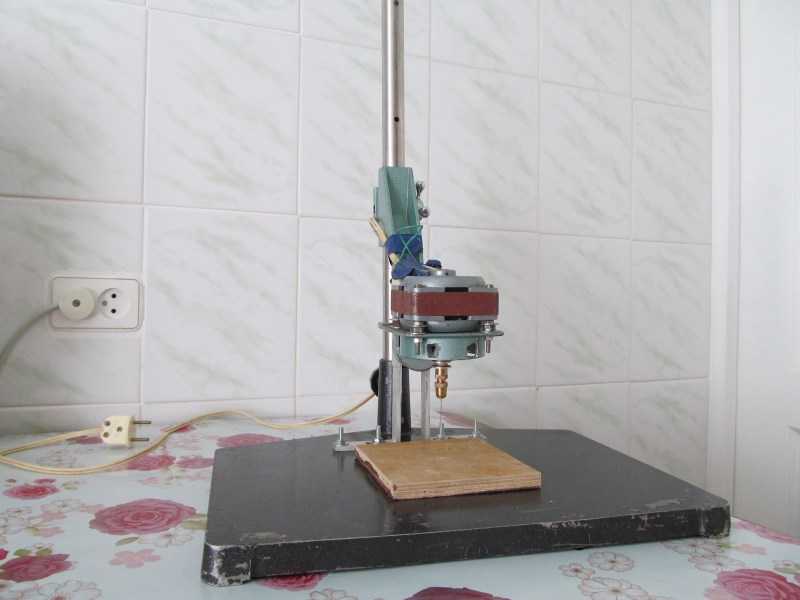

Конструкции на основе фотоувеличителей
Стойку и каретку для самодельного станка возможно изготовить на основе советского фотоувеичителя. Фотоувеличитель уже внешним видом напоминает сверлильный станок. Достаточно его оснастить двигателем от дрели, шуруповерта или миксера требуемой мощности чтобы начать работать.
Перед сборкой необходимо снять все лишние детали: лампы, кожухи и т.д. При желании на основании можно установить самодельный столик для более удобного сверления деталей.
Плюсы основания из фотоувеличителя:
- реализованная на заводе возможность перемещения будущей каретки с электродрелью в вертикальной плоскости;
- возможность легкого зажима кронштейна на необходимой высоте;
- стойка обеспечивает перпендикулярность сверла относительно стола;
- сверлильный станок из фотоувеличителя получается полностью разборный и легко транспортируется;
- конструкция получается дешевой, большинство материалов для станка собирается из скопившегося в гараже барахла.
Изготовление домашних сверлильных станков своими руками не только позволяет сэкономить на покупке оборудования, но также развивает инженерное и творческое мышление.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

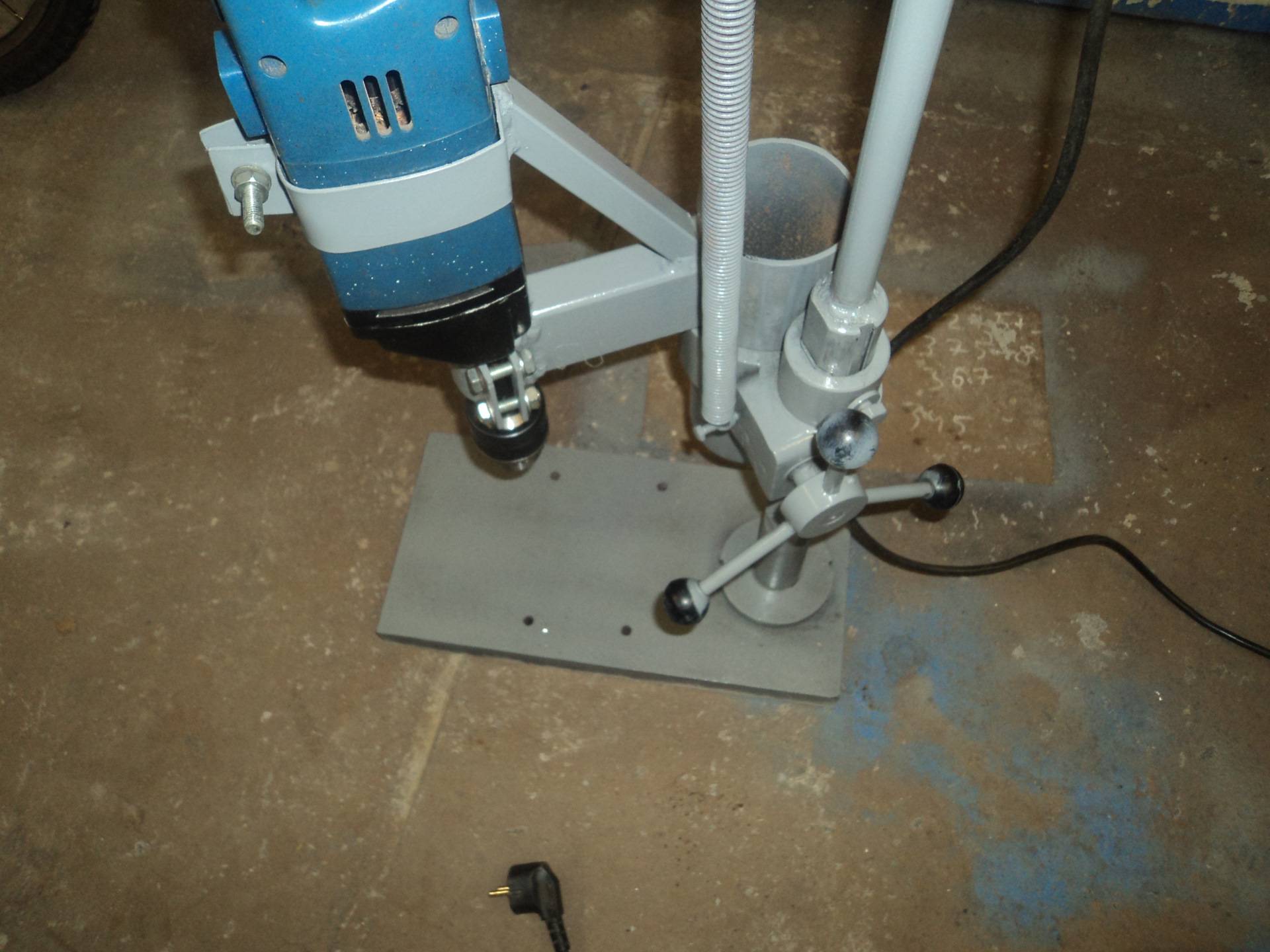

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.
Как изготовить токарный станок по дереву своими руками: чертежи и технология
Металл или дерево?
Деревянный сверлильный “станок”-монстр
Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.
Сверлильные станки на основе асинхронного двигателя
Во многих домашних мастерских найдутся различные электродвигатели, сохранившиеся после выработки ресурса электроприборов. Для изготовления сверлильного станка наиболее подходящим будет асинхронный электродвигатель, который устанавливается на стиральных машинах барабанного типа.
Следует сказать, что конструкция подобного станка значительно сложнее выше рассмотренной конструкции с использованием электродрели. Помимо прочего, мотор от стиральной машины довольно тяжелый, что создает повышенную вибрацию и требует обязательной установки мошной стойки.
Для уменьшения вибрации следует расположить двигатель как можно ближе к стойке или подобрать довольно увесистую, мощную станину.
Однако следует учесть, что при расположении двигателя близко к стойке, конструкция значительно усложняется, так как возникает необходимость установки шкивы с ременной передачей. При сборке следует по возможности, максимально точно подогнать все детали, так как от этого будет зависеть работоспособность станка.
Для изготовления конструкции шкивы потребуется:
- Шестигранник
- Стальное зажимное кольцо
- Два подшипника
- Два обрезка тонкой трубки, одна из которых с внутренней резьбой
- Шестерня
Подвижную часть механизма можно изготовить из шестигранника, трубки соответствующего размера, зажимного кольца, подшипников, трубки с нарезной внутренней резьбой к которой будет крепиться патрон. Шестигранник является элементом передаточного механизма, на который надевается шкив.
Для обеспечения надежного соединения с шестигранником, на торцах трубки делаются глубокие надпилы. На трубку вбивается сжимающее кольцо и подшипники. Необходимо добиться того, чтобы элементы конструкции крепились друг к другу очень плотно, в противном случае, конструкция станет разрушаться от вибрации.
Для изготовления регулировочной системы станка потребуется труба с надпилами соответствующего размера и шестерня, зубья которой должны свободно проникать в надпилы на трубе. Чтобы не ошибиться с местами надпилов на трубе и их размером, следует на трубе раскатать пластилин и повести по ней шестерней. Длина трубы-лесенки должна соответствовать высоте, на которую необходимо поднимать патрон со сверлом. Ось с шестигранником впрессовывается в трубу с прорезями.
Описанная выше конструкция довольно сложна в исполнении, и, не будем лукавить, изготовить ее сумеет далеко не всякий. Поэтому, проще всего, при изготовлении станка с асинхронным двигателем, подобрать мощную стальную станину и собрать станок по аналогии с агрегатом с электродрелью. Правда, полностью избежать вибрации, в любом случае, не удастся, и рассчитывать на получение отверстий особо точного размера при использовании данного агрегата не приходится.
Безусловно, в этой статье указаны лишь общие принципы изготовления самодельных сверлильных станков, и она не может служить руководством к действию. Поэтому прежде чем приступить к сборке станка, рекомендуется ознакомиться с чертежами различных конструкций.
Помимо того, радиолюбителям, которые, как правило, высверливают в печатных платах отверстия крайне малого диаметра, рекомендуется собрать указанные конструкции в миниатюре, заменив электродрель микроэлектродвигателем. Вкупе с регулятором напряжения, микроэлектродвигатель позволит получать практически идеальные отверстия. Пример постройки такого станка можно увидеть ниже на фото.
Чаще всего для сверлильных работ применяются обычные дрели, так как работы по сверловке особой сложностью не отличаются. Поэтому сверлильные станки в большинстве случаев домашним мастерам не нужны. Особенно популярны такие агрегаты среди радиолюбителей. Однако и те, кто достаточно часто занимается ремонтными работами, могут быть заинтересованы в сверлильном устройстве. Покупать промышленные станки для сверления и применения их в быту дорого. Решить проблему можно достаточно просто. Для этого нужно только изготовить сверлильный станок своими руками.
Материалы
Для работы понадобятся:
- Мотор с мощностью не менее 100 Ватт. Он должен делать не менее двадцати тысяч оборотов за одну минуту.
- Патрон с диаметром в промежутке от 0,5 до 1,5 миллиметров.
Все остальные действия осуществляются по тому же принципу, что и у других станков. Если возникают сомнения, лучше всего сверить свои действия с чертежами или посмотреть видео на ютубе.
Картинки сверлильного станка тоже помогут не сбиться с верного пути. Как сделать сверлильный станок своими руками расскажет статья, а все усилия будут награждены красивыми работами с просверленными элементами!
Отдельно следует отметить, что создание станка для сверления может стать хорошим способом для объяснения основных законов ребенку, в первую очередь мальчику.
В подростковом возрасте появляться желание делать что-либо своими руками и начинать разбираться в различных механизмах. Такой домашних станок для сверления позволит разобраться в его принципах работы, его составление собственными руками под присмотром взрослых позволит научиться разбираться в тонкостях конструкторского дела и разовьет техническое мышление, которое крайне сильно сможет пригодиться в будущем, при работе с машинами и другими техническими элементами, встречающимися в быту и других сферах жизни.
Также такие работы могут объединить семью и повлиять на выбор будущей профессии.
Создание станка для сверления своими руками — отличная возможность сэкономить деньги, проявить творческую фантазию и смекалку. Многие отмечают, что у различных технических элементов, созданных своими руками есть ряд преимуществ.
Они выигрывают у дешевых китайских аналогах которые часто и быстро ломаются не выдерживая нагрузок. При создании собственного сверла можно предположить, где случится поломка и исправить ее, ведь есть точное понимание о том как устроен механизм и в каком месте мог возникнуть какой-либо сбой.
Собственное сверло заточено под особенности именно вашей физиологии — под правшу или левшу, под рост и комплекцию. Все это облегчает работу и делает процесс приятным, вдохновляя на все новые переделки и свершения. А у хорошего хозяина работа всегда ладится отлично!
