Пример расчета деревянной балки перекрытия.
Чем хорош канадский метод строительства перекрытия?
Межэтажные перекрытия

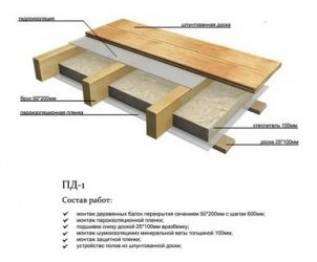

В процессе возведения современного деревянного дома особое внимание уделяют изготовлению перекрытий. Они служат для разграничения пространства между этажами, повышают устойчивость здания, принимают на себя часть ветровых нагрузок, обеспечивают сохранение тепла в помещениях. Особенно популярны межэтажные перекрытия по деревянным балкам
Кроме безусловной экологичности, их преимуществом является снижение нагрузки на фундамент и стены, а также экономия бюджета стройки. Создание балочного каркаса требует знания основных правил выбора материала и особенностей технологии сборки
Особенно популярны межэтажные перекрытия по деревянным балкам. Кроме безусловной экологичности, их преимуществом является снижение нагрузки на фундамент и стены, а также экономия бюджета стройки. Создание балочного каркаса требует знания основных правил выбора материала и особенностей технологии сборки.
Требования предъявляемые к деревянным перекрытиям
Согласно строительным нормам и правилам, балочные конструкции должны иметь определенный набор характеристик.
Основные из необходимых параметров:
- прочность, соответствующая предполагаемым нагрузкам;
- жесткость;
- стойкость к огню;
- шумоизоляционные свойства;
- относительная дешевизна – для предотвращения перерасхода материала его рассчитывают с помощью таблиц или специальных программ-калькуляторов.
Чтобы перекрытия по деревянным балкам были долговечными и надежными, выдерживают следующие условия:
- выбирают заготовки из сухой древесины хвойных пород;
- используют круглые бревна, так как брус со временем начинает прогибаться (его изготавливают из сердцевины ствола, имеющей меньшую твердость, чем наружные слои);
- проводят антисептическую и огнезащитную обработку элементов;
- при сборке конструкции над ванной комнатой обязательно выполняют гидроизоляцию;
- для улучшения звукопоглощения в местах стыков тщательно заделывают все зазоры.
Особенности выбора деревянных балок для перекрытий
Одним из важных критериев механической прочности и жесткости балок является соотношение их линейных размеров. Если известна необходимая длина перекрытий и предполагаемая нагрузка, нетрудно определить площадь сечения балки и шаг укладки, тесно связанные между собой. Наилучшую прочность на изгиб обеспечивает прямоугольник, высота и ширина которого соотносятся как 7:5.
Желательно, чтобы длина балок была не более 6 м, иначе потребуется промежуточная опора. Шаг укладки перекрытия колеблется от 30 до 120 см – он чаще всего зависит от ширины плитного утеплителя или подшивочных листов. Линейные размеры балок выбирают по таблицам, приведенным ниже (за исходные условия принята нагрузка 400 кг/м2).
Минимальный диаметр балки из бревна, мм
| Длина пролета, м | 2 | 3 | 4 | 5 | 6 | |
| Шаг, см | 60 | 110 | 140 | 170 | 200 | 230 |
| 100 | 130 | 170 | 210 | 240 | 270 |
Прямоугольное сечение балки, мм х мм
| Длина пролета, м | 2 | 3 | 4 | 5 | 6 | |
| Шаг, см | 60 | 75 х 100 | 75 х 200 | 100 х 200 | 150 х 200 | 150 х 225 |
| 100 | 75 х 150 | 100 х 175 | 125 х 200 | 150 х 225 | 175 х 250 |

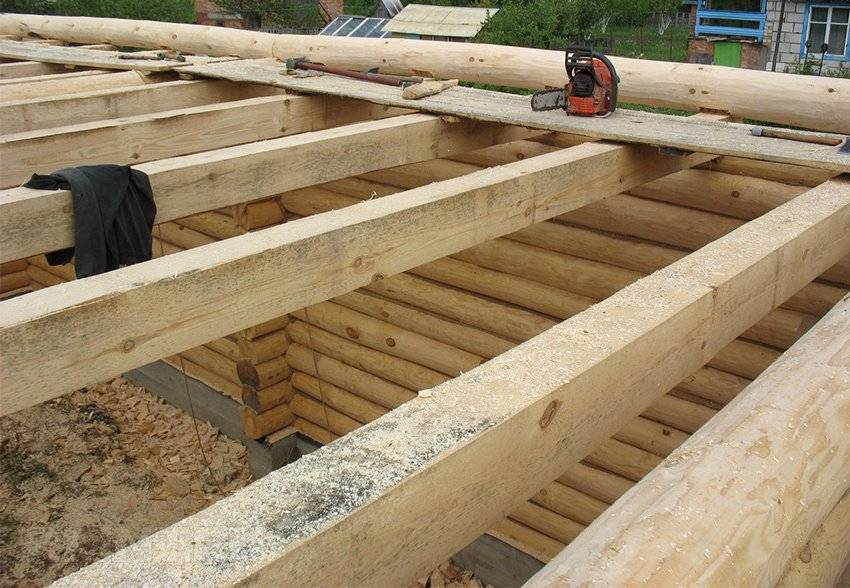

Монтаж перекрытий из деревянных балок: пошаговая инструкция
1. Бревна распиливают на 4 части, толщина каждой — не менее 80 мм.
балки так, чтобы их концы опирались на несущие стены, а расстояние от крайнего элемента до ближайшей параллельной ему стены составляло не менее 5 см.
3. Укладку начинают от краев к центру, для соблюдения горизонтальности крайних балок используют ватерпасы
Важное требование – параллельность элементов и равные интервалы между ними
3. Чтобы сделать межэтажные перекрытия в деревянном доме, балки плотно врубают между соседними венцами – в них предварительно делают пазы соответствующего размера. Балки проходят сквозь стену, а с наружной стороны их закрепляют в венце верхнего яруса. В местах опоры перекрытий на внутренние стены кладут слой гидроизоляции.

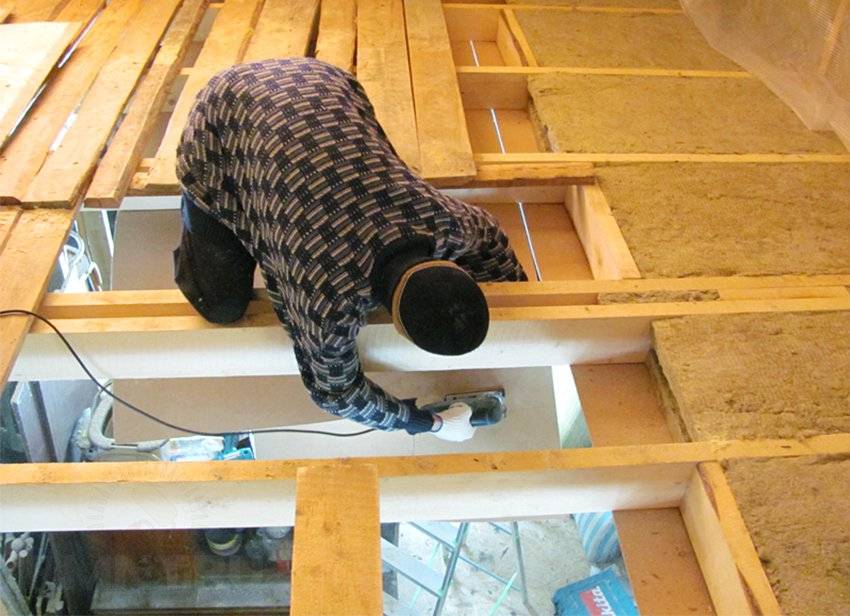

4. Изготавливают дощатый подшив (настил) – потолок первого этажа. Его обрабатывают огнезащитным составом, сверху укладывают слой легкого рулонного утеплителя.
5. Укладывают влагозащитный слой из полиэтиленовой пленки.
6. Поверх балок настилают накат – пол второго этажа, состоящий из чернового и чистового слоев. Сверху обычно набивают фанеру или монтируют вагонку.
Если дом отделывается в деревенском стиле, потолок можно не подшивать. В этом случае межэтажные перекрытия с открытыми балками играют декоративную роль, однако утрачивают звукоизоляционные качества.
Было полезно? Поделись с остальными: Есть вопросы? Звоните или пишите, с радостью проконсультируем:
+375 (29) 694 05 90
+375 (29) 554 04 04
Калькулятор подбора деревянных двутавровых балок
Особенности расчета на прогиб
Расчет на прогиб проводится обязательно для любых перекрытий. Крайне важен точный расчет данного показателя при значительных внешних нагрузках. Сложные формулы в данном случае использовать необязательно. Если использовать соответствующие коэффициенты, то вычисления можно свести к простым схемам:
- Стержень, который опирается на одну жесткую и одну шарнирную опору, и воспринимает сосредоточенную нагрузку.
- Стержень, который опирается на жесткую и шарнирную опору, и при этом на него действует распределенное нагружение.
- Варианты нагружения консольного стержня, который закреплен жестко.
- Действие на конструкцию сложной нагрузки.
Применение этого метода вычисления прогиба позволяет не учитывать материал. Поэтому на расчеты не влияют значения его основных характеристик.
Деревянные балки перекрытия — размеры и нагрузки
Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.
MaxinovaПользователь FORUMHOUSE
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.
И подобный случай далеко не единственный.
елена555Пользователь FORUMHOUSE
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.
Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.
Leo060147Пользователь FORUMHOUSE
Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:
- Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
- Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.
При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.
Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.
За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Междуэтажные перекрытия
Настил (черный пол) выполняется из досок толщиной 3,5-4 см. Когда настил служит одновременно и чистым полом, ширина досок берется не более 8-12 см (половой брусок); сколачивают их в шпунт. При наличии чистого пола доски настила могут иметь ширину 20-22 см; сколачивание их производится в четверть или впритык. Укладку настила осуществляют непосредственно на балки или на лаги. Первый способ экономичен (отсутствуют лаги), дает меньшую конструктивную высоту перекрытия. Второй способ позволяет выверстывать поверхность под настил, улучшает звукоизоляционные качества перекрытия (настил опирается на балки только в отдельных точках), упрощает вентиляцию перекрытия.
Лаги из пластин 18/2 см или 16/2 укладывают плоской гранью вверх на расстоянии 70-80 см с небольшой подрезкой (1-2 см). Между балками и лагами для звукоизоляции помещают упругие подкладки (пакет из нескольких слоев толя или войлока, обернутого толем). Смазку применяют при деревянных накатах для закрытия швов и щелей, а также для звукоизоляции.
Материал для смазки — мятая глина, отощенная песком, чтобы уменьшить растрескивание.
Некоторые наиболее применяемые в Белоруссии типы перекрытий перекрытия с одним настилом — простейшее решение деревянных перекрытий. По балкам укладывают одиночный или лучше, двойной настил; накат и подшивка отсутствуют. Вследствие низкой звукоизоляции этот тип перекрытия применим лишь в облегченном строительстве (рис. 6), перекрытия с подшивками без наката (рис. 7) характеризуется отсутствием наката. Меньший по сравнению с накатным решением расход материалов — основное достоинство данной конструкции. Звукоизоляционный слой располагается (если нужно) на подшивке.
Подшивка из досок толщиной 2-2,5 см. По подшивке делается смазка, поверх которой укладывается слой изоляции. Снизу доски покрывают мокрой или сухой штукатуркой. Возможна подшивка чистой доской под проолифку с укладкой по подшивке пергамина или правовая школа: толя, прибиваемого мелкими гвоздями, с последующей укладкой легкого звукоизоляционного утеплителя.
Перекрытия с подрезным накатом (рис. 8). Подрезной накат объединяет простой накат и подшивку. Опорой для наката служат черепные бруски 4х4 см, прибиваемые к боковым граням балок. Более совершенный тип — щитовой накат из отходов и досок, горбылей и т. д. Щиты выполняют из двух сплошных рядов или одного нижнего сплошного и верхнего разреженного. Ширина щитов 40-80 см, длина 200 см. Деревянные накаты покрывают сверху смазкой и слоем изоляции, снизу их оштукатуривают.
Перекрытия с простым накатом (рис. 9). Простой накат проще подрезного, и на его изготовление идет меньше материала. При потолках с открытыми балконами простому накату нужно отдать предпочтение. Простой накат выполняется из дерева со смазкой и изоляционным слоем. Подшивка является декоративным элементом и может быть сделана легкой: чисто деревянной или со штукатуркой мокрым способом, или сухой штукатуркой и другими отделочными материалами.
Вентиляция междуполья необходима в основном на первый период после постройки здания для просушивания древесины. Вентиляция междуполья обеспечивается металлическими решетками, врезанными в пол.
При укладке настила непосредственно по балкам для тех же целей следует устраивать щелевой плинтус.
Противопожарные разделки устраивают в местах прохода через деревянные перекрытия дымоходов. Толщина разделки должна быть при периодической топке 25 см, при непрерывной — 38 см (рис. 10).
Чердачные перекрытия. Конструкции чердачных перекрытий легко получаются из перекрытий междуэтажных; следует удалить настил и уложить теплоизоляционный слой, толщину которого определяют теплотехническим расчетом.
Как правильно рассчитать нагрузку?
Балки перекрытия в процессе эксплуатации должны быть в состоянии выдерживать не только свой собственный вес, но и также вес пола, мебели, техники людей и прочего. И все это напрямую зависит от типа перекрытия. Именно поэтому все нужно просчитать заранее. Все расчеты должны быть произведены еще на стадии планирования. Это можно сделать как самостоятельно так и используя для этого наемных профессионалов.
Первое что следует учитывать это вес материалов используемых для перекрытия. Например, если рассмотреть чердачное перекрытие с таким утеплителем как минеральная вата, то конструкция должна быть в состоянии выдержать не менее 50 кг на квадратный метр.
Для того чтобы точно подсчитать нагрузку требуется обратить внимание на нормативные документы. Если чердачное перекрытие сделано из дерева с использованием пенопласта или минеральной ваты в качестве специального утеплителя, то, если основываться на СНиП 2.01.07-85, производить расчеты нагрузки следует следующим образом: 70*1,3=90 кг/м²
В этом случае 70 это нагрузка согласно нормативам, а 1,3 коэффициент запаса.
Расчет несущих балок
Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).
Расчет нагрузок
Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.
1. Собственная удельная масса перекрытия
Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.
Таблица 2
| Наименование материала | Плотность или насыпная плотность, кг/м 3 |
| Асбоцементный лист | 750 |
| Базальтовая вата (минеральная) | 50–200 (от степени уплотнения) |
| Берёза | 620–650 |
| Бетон | 2400 |
| Битум | 1400 |
| Гипсокартон | 500–800 |
| Глина | 1500 |
| ДСП | 1000 |
| Дуб | 655–810 |
| Ель | 420–450 |
| Железобетон | 2500 |
| Керамзит | 200–1000 (от коэффициента вспенивания) |
| Керамзитобетон | 1800 |
| Кирпич полнотелый | 1800 |
| Линолеум | 1600 |
| Опилки | 70–270 (от фракции, породы дерева и влажности) |
| Паркет, 17 мм, дуб | 22 кг/м 2 |
| Паркет, 20 мм, щитовой | 14 кг/м 2 |
| Пенобетон | 300–1000 |
| Пенопласт | 60 |
| Плитка керамическая | 18 кг/м 2 |
| Рубероид | 600 |
| Сетка проволочная | 1,9–2,35 кг/м 2 |
| Сосна | 480–520 |
| Сталь углеродистая | 7850 |
| Стекло | 2500 |
| Стекловата | 350–400 |
| Фанера клееная | 600 |
| Шлакоблок | 400–600 |
| Штукатурка | 350–800 (от состава) |
Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.
К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .
2. Переменная нагрузка
Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .
3. Суммарная нагрузка
Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:
- 1,2 — при удельной массе меньше 200 кг/м 2 ;
- 1,3 — при удельной массе больше 200 кг/м 2 .
4. Пример расчета

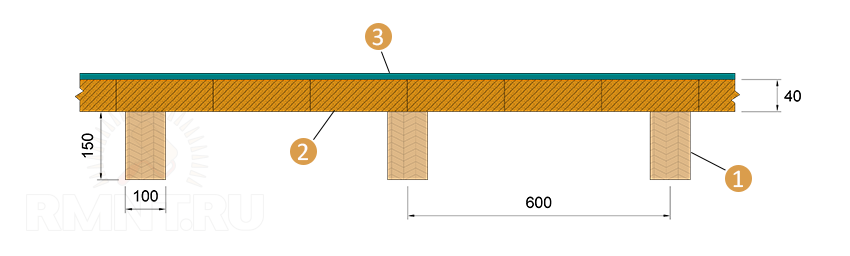

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.
Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.
Таблица 3
| Материал | Объем, м 3 | Плотность, кг/м 3 | Масса, кг | Удельная нагрузка, кг/м 2 |
| Брус (сосна) | 9 х 0,15 х 0,1 х 3,3 = 0,4455 | 500 | 222,75 | 14,85 |
| Доска (сосна) | 15 х 0,04 = 0,6 | 500 | 300 | 20,0 |
| Фанера | 15 х 0,01 = 0,15 | 600 | 90 | 6,0 |
| Линолеум | 15 х 0,005 = 0,075 | 1600 | 120 | 8,0 |
| Минвата | 15 х 0,12-0,405 = 1,395 | 100 | 139,5 | 9,3 |
| Итого: | 58,15 | |||
| С учетом k = 1,2 | 70 |
Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .
Общая нагрузка — 70 + 180 = 250 кг/м 2 .
Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).
Расчёт допустимого прогиба
Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.
Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:
h = (5 х qр х L4) / (384 х E х J)
- qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
- L — длина балки, L = 330 см;
- Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
- J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .
Для нашего примера:
h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см
Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.
В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:
Виды нагрузок
Деревянные перекрытия, как и любые другие пролётные конструкции, воспринимают полезные нагрузки, вызывающие внутренние усилия в горизонтальных несущих элементах. Все загружения, прикладываемые к данным конструктивным элементам, делятся на следующие виды:
- Постоянные нагрузки, которые прикладываются единожды и не изменяются на протяжении всего срока эксплуатации объекта. В деревянных конструкциях постоянные нагрузки разделяются наследующие подвиды:
- Собственный вес несущих балок.
- Масса вышележащей конструкции пола, полученная методом послойного суммирования каждого элемента пирога.
- Вес вышележащих перегородок и других ограждающих конструкций, при условии, что вертикальные оси данных элементов смещены относительно несущих опор перекрытия.
- Временные нагрузки, прикладываемые на перекрытие в процессе эксплуатации.
При определении этого загружения учитывается масса предметов мебели, а также людей, эксплуатирующих здание.
Нагрузка принимается из нормативных значений СНиП, как равномерно распределённая по площади каждой функциональной зоны.
- Особые штамповые, линейные или точечные нагрузки – прикладываются локально в местах, где необходимо усиленное перекрытие. Например, вес ванны с водой в санузле.
Все указанные нагрузки суммируются и прикладываются к несущим балкам в виде равномерно распределённого по её длине загружения, что и служит основанием для расчёта прочности.
Способы укладки балок
В газобетонных домах балки укладывают по одной из двух технологий:
- Балочной
- Балочно-распределенной.
- Балочная конструкция – традиционная и интуитивно понятная: концы цельных или клееных брусьев опираются на стены, стоящие друг против друга.

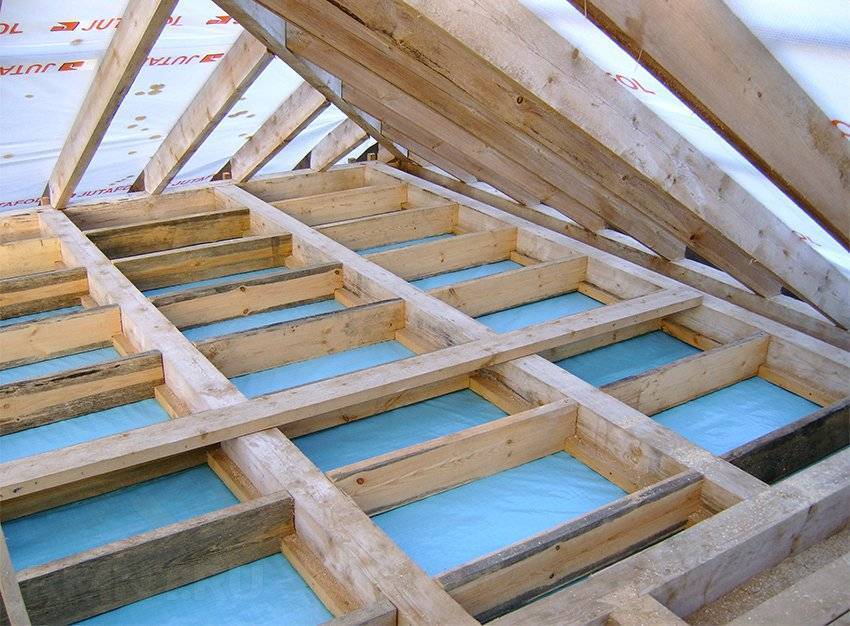

- При балочно-распределенной технологии продольные элементы скрепляют между собой короткими прогонами. Этот способ позволяет уменьшить количество балок, так как усилие, которое испытывает решетка в каждой точке, ниже, чем нагрузка на балки.
Существуют и другие способы укладки, но они редко используются, поэтому их характеристику оставим для другой статьи.
Достоинства и недостатки балок из дерева
Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:
- доступная цена;
- простота доставки на строительную площадку;
- возможность установки без применения спецтехники;
- экологическая безопасность;
- ремонтопригодность.
Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.
В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.
Нагрузки на горизонтальное перекрытие
Для расчёта на прочность необходимо знать нагрузки, возникающие в процессе эксплуатации перекрытия. Самые значительные величины возникают на первом этаже жилого здания. Меньшие значения получаются для мансардных конструкций и чердачных помещений. Напряжения в балке возникают:
- от внутренних строительных конструкций, например, перегородок, лестниц;
- от веса бытовой техники, мебели;
- от массы людей.
Статическую нагрузку определяет два основных вида напряжения, – прогиб по всей длине и изгиб в месте опоры.
- Прогиб, – получается от веса вышерасположенных элементов. Максимальная стрелка отклонения получается в точке местонахождения объекта с самой большой массой и (или) посередине между опорами.
- Изгиб или излом, – это разрушение перекладины в точке заделки. Возникает от вертикальной нагрузки, а сама балка, воспринимающая это напряжение, выступает в роли рычага. С определённой величины усилия начинается критический изгиб, приводящий к разрушению поперечной опоры.
Для уменьшения влияния на прочность деревянного поперечного изделия от внутренних конструкций, их стараются располагать в местах нахождения нижних опор. Бытовую технику и мебель по возможности, целесообразно размещать вдоль стен или около разгрузочных конструкций.
Существует достаточно много типов деревянных балок, но наиболее доступны для широкой массы населения – это изделия прямоугольного или овального сечения. В последнем случае, балка представляет собой оцилиндрованное бревно, обрезанное с двух противоположных сторон.
ОБЩИЕ УКАЗАНИЯ
10.1. При расчете строительных конструкций по прогибам (выгибам) и перемещениям должно быть выполнено условие
(25)
где f — прогиб (выгиб) и перемещение элемента конструкции (или конструкции в целом), определяемые с учетом факторов, влияющих на их значения, в соответствии с пп. 1-3 рекомендуемого приложения 6;
fu — предельный прогиб (выгиб) и перемещение, устанавливаемые настоящими нормами.
Расчет необходимо производить исходя из следующих требований:
а) технологических (обеспечение условий нормальной эксплуатации технологического и подъемно-транспортного оборудования, контрольно-измерительных приборов и т.д.);
б) конструктивных (обеспечение целостности примыкающих друг к другу элементов конструкций и их стыков, обеспечение заданных уклонов);
в) физиологических (предотвращение вредных воздействий и ощущений дискомфорта при колебаниях);
г) эстетико-психологических (обеспечение благоприятных впечатлений от внешнего вида конструкций, предотвращение ощущения опасности).
Каждое из указанных требований должно быть выполнено при расчете независимо от других.
Ограничения колебаний конструкций следует устанавливать в соответствии с нормативными документами п. 4 рекомендуемого приложения 6.
10.2. Расчетные ситуации, для которых следует определять прогибы и перемещения, соответствующие им нагрузки, а также требования, касающиеся строительного подъема, приведены в п. 5 рекомендуемого .
10.3. Предельные прогибы элементов конструкций покрытий и перекрытий, ограничиваемые исходя из технологических, конструктивных и физиологических требований, следует отсчитывать от изогнутой оси, соответствующей состоянию элемента в момент приложения нагрузки, от которой вычисляется прогиб, а ограничиваемые исходя из эстетико-психологических требований — от прямой, соединяющей опоры этих элементов (см. также п. 7 рекомендуемого приложения 6).
10.4. Прогибы элементов конструкций не ограничиваются исходя из эстетико-психологических требований, если не ухудшают внешний вид конструкций (например, мембранные покрытия, наклонные козырьки, конструкции с провисающим или приподнятым нижним поясом) или если элементы конструкций скрыты от обзора. Прогибы не ограничиваются исходя из указанных требований и для конструкций перекрытий и покрытий над помещениями с непродолжительным пребыванием людей (например, трансформаторных подстанций, чердаков).
Примечание. Для всех типов покрытий целостность кровельного ковра следует обеспечивать, как правило, конструктивными мероприятиями (например, использованием компенсаторов, созданием неразрезности элементов покрытия), а не повышением жесткости несущих элементов.
10.5. Коэффициент надежности по нагрузке для всех учитываемых нагрузок и коэффициент динамичности для нагрузок от погрузчиков, электрокаров, мостовых и подвесных кранов следует принимать равными единице.
Коэффициенты надежности по ответственности необходимо принимать в соответствии с обязательным приложением 7.
10.6. Для элементов конструкций зданий и сооружений, предельные прогибы и перемещения которых не оговорены настоящим и другими нормативными документами, вертикальные и горизонтальные прогибы и перемещения от постоянных, длительных и кратковременных нагрузок не должны превышать 1/150 пролета или 1/75 вылета консоли.
Как залить армопояс
Здесь два варианта:
- В опалубку.
- В специальные U-образные блоки.
Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.
Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.
Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.
Балочные металлические и железобетонные перекрытия
В качестве балок в таких конструкциях применяются:
- двутавр;
- швеллер;
- уголок.
Швеллер и уголок для этих целей необходимо, предварительно, сварить определенным образом. Естественно, этому предшествует небольшой расчет.
К неоспоримым преимуществам таких металлических балок относятся:
В железобетонных перекрытиях в качестве балок могут использоваться двутавр, швеллер, а также уголок.
- Высокая надежность и долговечность.
- Пожаробезопасность и стойкость к биологическим врагам.
- Возможность безопасного перекрывания пролетов в 4 -6 метров.
Расстояние между такими балками перекрытия может быть вдвое больше, чем между деревянными и регламентируется, чаще, размерами плит настила (расчет должен подтвердить, что плиты вынесут определенную нагрузку). Такие балки, напрямую, нельзя использовать в виде лаг для настила пола. К ним непросто (но возможно) подшивать потолок.
К сожалению, это не все недостатки перекрытия, использующего металлические конструкционные материалы. Еще к недостаткам такого перекрытия следует отнести:
- Образование ржавчины во влажных помещениях.
- Необходимость в грузоподъемных механизмах при монтаже.
- Хорошая звуко- и теплопроводность (с этими недостатками борются путем обертывания торцов металлических конструкций войлоком).
Накат на таких балках бывает не только из досок, но и из плит. Это могут быть облегченные железобетонные плиты или плиты из других легких и прочных строительных материалов – их применение регламентирует расчет.
Чтобы избежать коррозии несущих балок, используют железобетонные балки перекрытия. Такие балки укладывают на расстоянии 0,6 -1,0 м. Заполняют пространство между балками легкобетонными плитами или легкобетонными блоками. Поверх такого перекрытия делают стяжку под пол, а потолок штукатурят под побелку, покраску или обои.
