Монтаж деревянного межэтажного перекрытия в частном кирпичном доме

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;
2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом – срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия – типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

• малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
  дома, упростить транспортировку и облегчить процесс монтажа;
• возможность выполнять работу вдвоем, своими руками, без
  привлечения специальной техники;
• доступность и сравнительно низкая стоимость;
• возможность уложить изоляцию;
• высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.

Расчет деревянной балки чердачного перекрытия. Рассчет деревянной балки: методология и формулы расчета деревянных балок перекрытия на прочность и прогиб

Как рассчитать деревянную балку

В частном домостроении есть 3 вида конструкций, которые необходимо подбирать по расчету. Это фундамент, перекрытие и крыша. Конечно, вы можете сделать это и без расчета, опираясь на свой опыт или из опыт своих друзей и знакомых.

Но тогда вы рискуете своей безопасностью или своим «кошельком». Другими словами, конструкции могут не выдержать тех нагрузок, которые на них приходятся, или они возводятся с большой надежностью, чем требуется, и на это идут лишние деньги.

Ниже мы рассмотрим, как можно рассчитать деревянную балку , т.е. подобрать ее оптимальное сечение в зависимости от условий эксплуатации и характеристики материала.

Расчет балок должен происходить в следующей последовательности:

1. Сбор нагрузок на балку.

Сбор нагрузок — это та процедура, без которой не обходится ни один расчет. Процедура эта довольно длинная, поэтому она вынесена в отдельную статью, где приведен пример сбора нагрузок на перекрытие и балку.

Для тех же, кому нужно рассчитать балку междуэтажного или чердачного перекрытия и кто не хочет заниматься сбором нагрузок, существует универсальный метод. Он заключается в том, что для междуэтажного перекрытия можно принять расчетную нагрузку равную 400 кг/м2, а для чердачного — 200 кг/м2.

Но иногда эти нагрузки могут быть сильно завышены. Например, когда строится небольшой дачный домик, на втором этаже которого будут располагаться две кровати и шкаф, нагрузку можно взять и 150 кг/м2. Только это исключительно на Ваше усмотрение.

2. Выбор расчетной схемы.

Расчетная схема подбирается в зависимости от способа опирания (жесткая заделка, шарнирное опирание), вида нагрузок (сосредоточенные или распространенные) и количества пролетов.

3. Определение требуемого момента сопротивления.

Это так называемый расчет по первой группе предельных состояний — по несущей способности (прочности и устойчивости). Здесь определяется минимальное допустимое сечение деревянной балки, при котором эксплуатация конструкций будет происходить без риска наступления их полной непригодности к эксплуатации.

Примечание : в расчете используются расчетные нагрузки.

4. Определение максимально допустимого прогиба балки.

Это расчет по второй группе предельных состояний — по деформациям (прогибу и перемещениям). По данному расчету определяется сечение деревянной балки в зависимости о предельного прогиба, при превышении которого будет нарушена нормальная их эксплуатация.

Примечание : в расчет используются нормативные нагрузки.

Теперь конкретнее. Для того, чтобы рассчитать деревянную балку перекрытия, Вы можете воспользоваться специальным калькулятором или примером ниже.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) «Деревянные конструкции» и применением таблиц .

Исходные данные

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал — дуб 2 сорта.

Срок службы конструкций — от 50 до 100 лет.

Состав балки — цельная порода (не клееная).

Шаг балок — 800 мм;

Длина пролета — 5 м (5 000 мм);

Пропитка антипиренами под давлением — не предусмотрена.

Расчетная нагрузка на перекрытие — 400 кг/м2; на балку — qр = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие — 400/1,1 = 364 кг/м2; на балку — qн = 364·0,8 = 292 кг/м.

Расчет

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

Мmax = qp·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: qp — расчетная нагрузка на балку;

L — длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

Wтреб = γн/о·Mmax/R = 1,05·100000/121,68 = 862,92 см3,

где: R = Rи·mп·mд·mв·mт·γсc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 — расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП — таблицы 1 и поправочных коэффициентов:

mп = 1,3 — коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

mд = 0,8 — поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

mв = 1 — коэффициент условий работы (таблица 2 ).

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

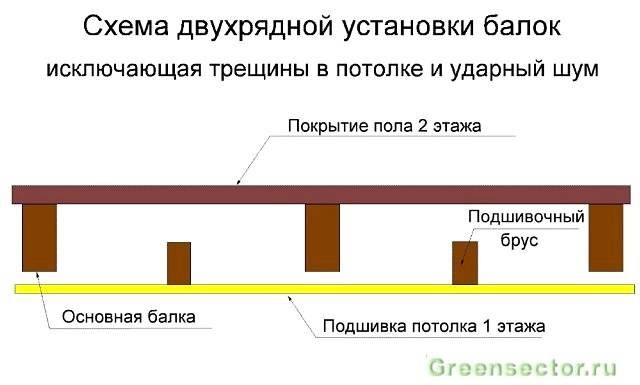

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Устройство перекрытий из дерева

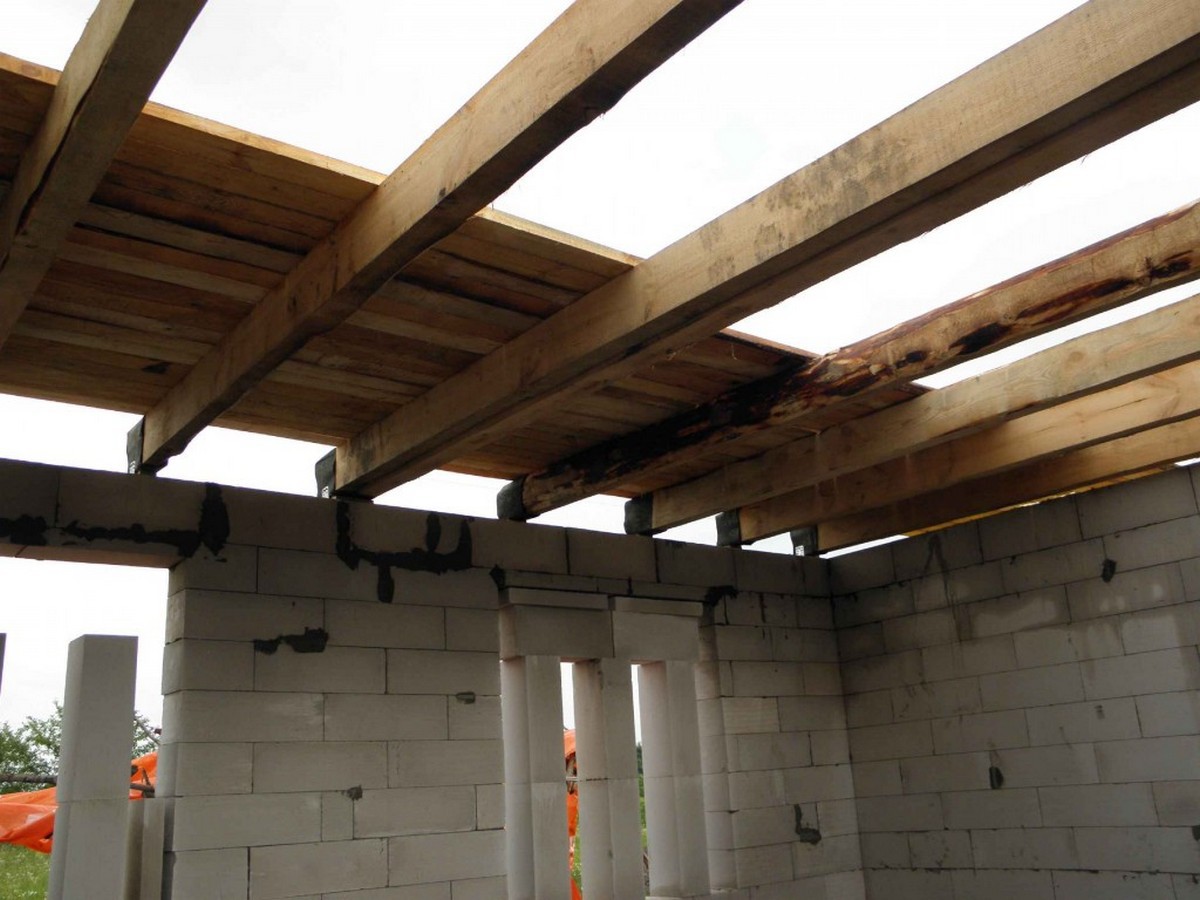

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

• межэтажное;
• чердачное;
• цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

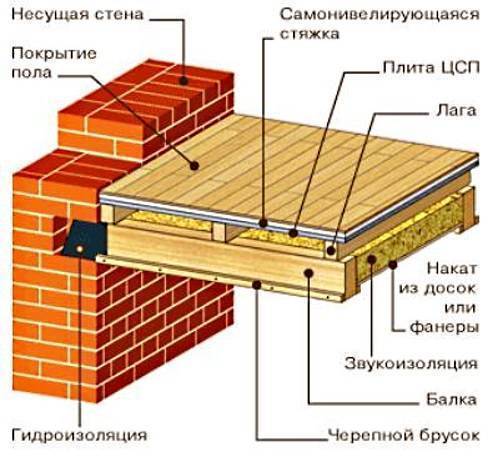

1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
2. Шумоизоляционный слой, выполненный на дощатом настиле.
3. Зафиксированные гвоздями или саморезами поперечные лаги.
4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

1. Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок

Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания

Способы заделки несущих элементов

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

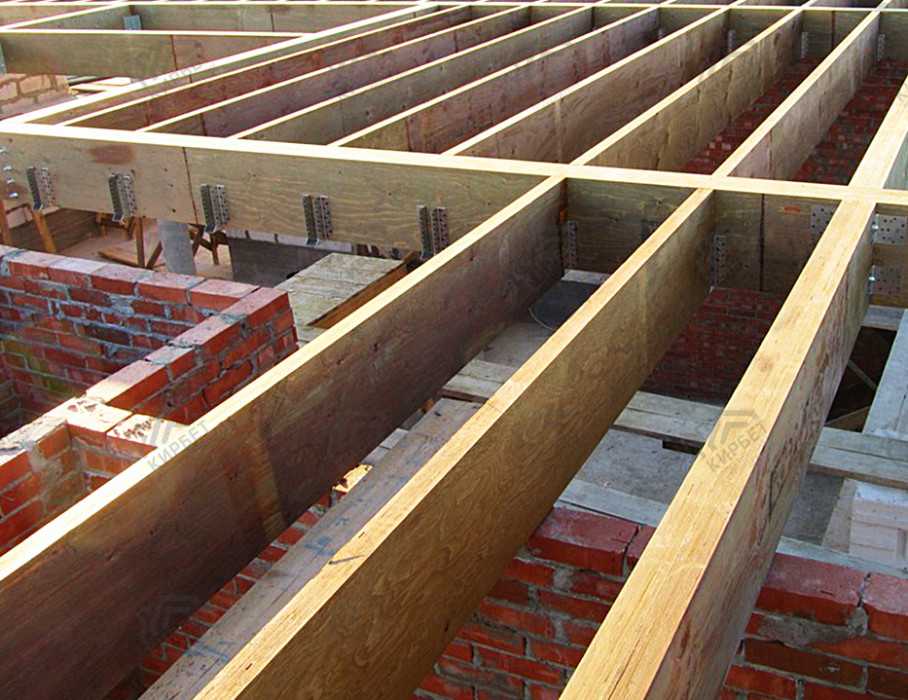

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Общие сведения

Разновидности перекрытий

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

• Простоту установки.
• Способность к перекрытию больших пролетов.
• Небольшой вес.
• Большой срок эксплуатации.
• Высокий уровень безопасности от пожаров.
• Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.

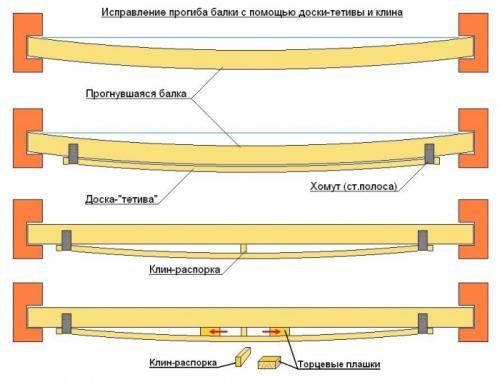

4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

• Определить, какова будет длина пролета, на которой и будет производиться установка.
• Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
• С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Монтаж перекрытий

Деревянные балочные элементы укладываются на несущие стены с интервалом 0,6-1 м

Технология устройства деревянных перекрытий довольно проста. Деревянные балочные элементы укладываются на несущие стены с интервалом 0,6-1 м. Ширина самой балки по стандарту должна составлять 1/3 высоты и не менее 1/16 ширины расчетного поля.

Монтаж по балкам требует сначала укладки наката из щитового или досочного материала, причем для упрочнения нужно выбирать сечение минимум 40*40 или 50*50. Для улучшения звукоизолирующих качеств неплохо применить тонкий слой насыпного песка, а сверху уложить утеплитель, который затем покрывается настилом из досок – это будет черновой пол следующего этажа.

Концы балочных элементов, заделываемых в стены наружного типа, это самое слабое место в перекрытиях: из-за воздействия с холодным воздухом древесина может начать гнить, что ослабит несущие способности всей конструкции. Поэтому нужно предварительно защитить концы посредством рубероидного «колпака» или обработать специальным средством от гниения.

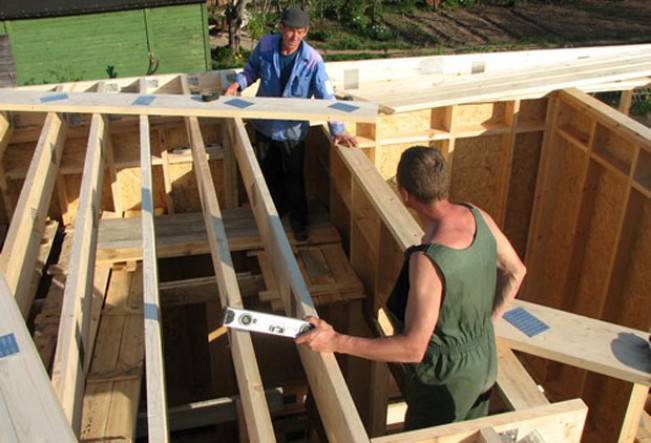

Укладка балок производится маячным способом, который требует сначала монтажа крайних элементов, а затем равного расположения промежуточных. Ровность укладки проверяется уровнем, промежуточные шаги легко отследить рейкой или шаблоном. Для выравнивания применяется различный обрезной материал, например, просмоленные куски досок различной толщины. А вот от использования щепок лучше отказаться, так как они имеют особенность быстрого крошения, что приведет к потере устойчивости. Заделка гнезд осуществляется монтажной пеной, пенопластом, а скреплять балочные элементы между собой лучше всего специальными металлическими крепежами.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

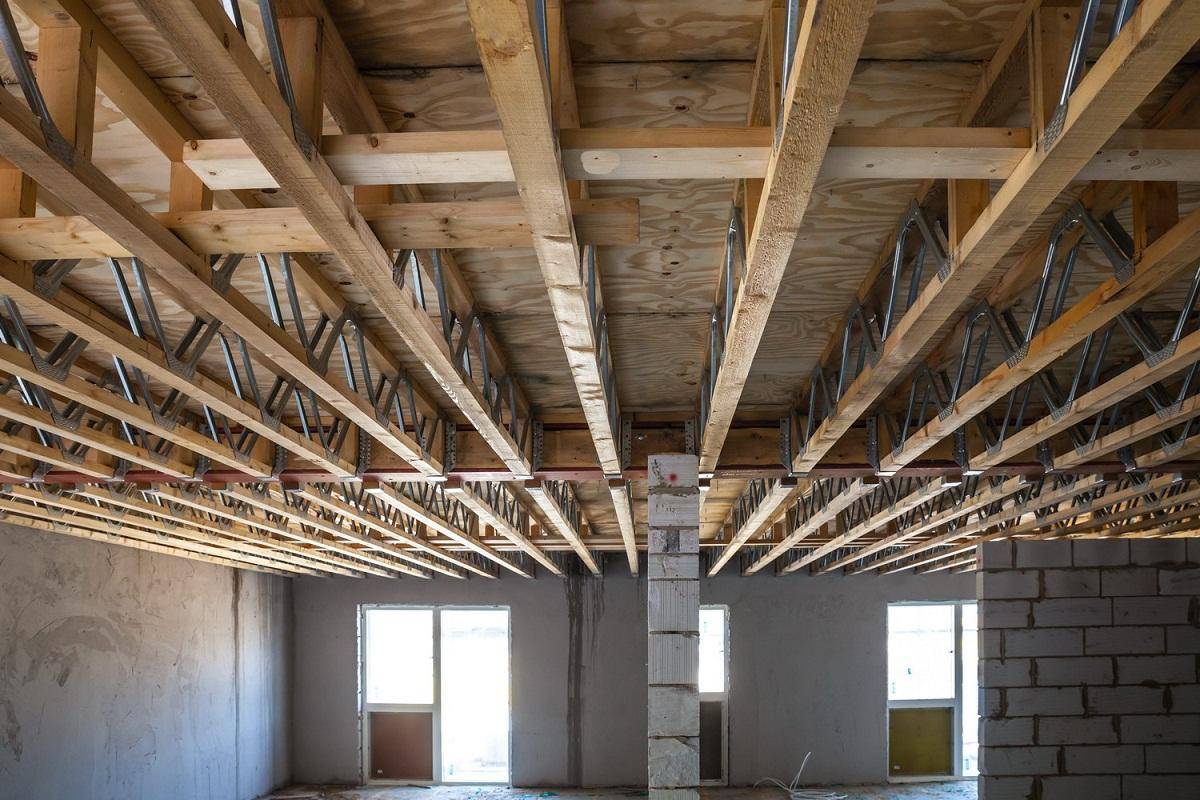

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать

В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка ↑

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку; проволоку прочно закрепляют внутри кладки по центру; длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус; после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки ↑

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

• Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м. Как правило, их устанавливают в одном направлении – преимущественно поперек помещения. На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия. Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м. Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка. Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры. Затем монтируют поперечные брусья с шагом в 1 м.

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

Балочные перекрытия

Устройство междуэтажного деревянного перекрытия

Пол второго этажа по деревянным балкам выглядит несколько иначе, чем конструкция на первом этаже

В этом случае очень важно не утепление, а звукоизоляция перекрытия, чтобы звуки и шаги не были слышны в помещениях на первом этаже

Сечение балок между 1-ым и вторым этажом зависит от перекрываемого пролета:

• при пролете 2,2 м используют балки сечением 75 на 100 мм;
• для пролета 3,2 м берут элементы высотой 0,2 м и шириной 0,125 м, но в некоторых случаях подходят изделия с сечением 100х75 мм;
• для пятиметрового пролета применяют балки сечением 225х150 мм.

Шаг балок подбирают в зависимости от толщины половицы по описанной выше схеме.

При устройстве междуэтажного перекрытия пирог пола по деревянным балкам выглядит следующим образом (снизу вверх):

• сначала идет потолок первого этажа из ГКЛ;
• обрешетка для крепления гипсокартона;
• балки перекрытия;
• слой пароизоляции;
• шумоизоляция из минеральной ваты;
• чистовое покрытие из массивной доски.

Не забудьте все деревянные элементы перед укладкой обработать составами для защиты от гниения и горения.

Монтаж междуэтажного перекрытия

Работы по устройству междуэтажного перекрытия ведутся в таком порядке:

1. Укладка балок производится на этапе строительства дома. Элементы укладываются с определенным шагом. Способ крепления зависит от материала стен. При укладке на кирпичные, бетонные стены или ограждающие конструкции из пенобетонных блоков балки изолируются от стен посредством двух слоев рубероида. Так они будут надежно защищены от влаги и гнили. Если есть в этом необходимость — проводят работы по усилению лаг второго этажа.
2. Далее к нижней стороне балок фиксируют деревянную обрешетку для крепления потолка первого этажа. Для обрешетки используют брус сечением 5х5 см. Его крепят с шагом 50 см. По деревянному каркасу подшивают потолок нижележащего этажа.
3. В пространство между балками укладывают пароизоляционный материал и прикрепляют его степлером к деревянным элементам.
4. Далее в просветы между балками укладывают звукоизолятор. Звукоизоляция пола в деревянном доме должна быть эффективной и легкой, чтобы не перегружать перекрытие. Для этих целей идеально подойдет минераловатная плита.
5. После этого приступают к укладке напольной доски.

Преимущества и расчет балочного перекрытия

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

А рассчитать необходимое количество балок и нагрузку на них вам поможет вот такой график:

Опубликовано 01.06.2020 Обновлено 03.06.2020 Пользователем admin
