Конструкции буронабивных свай

Виды

На данный момент при установке теплиц чаще всего применяют ленточный, плитный, столбчатый и свайный фундамент. Выбор того или иного вида основания определяется в каждом случае индивидуально в зависимости от климатической зоны, рельефа местности, свойств почвы и габаритов строения. Каждому типу основы свойственны свои характеристики.

Ленточный

Является самым распространенным вариантом для всех видов построек.

Такое основание может различаться технологией возведения.

• Для строительства на плодородном и твердом грунте его делают незаглубленным, снимая только верхний слой земли. Во многих случаях подобная основа используется, когда нужно установить винтовые сваи на столбиках из труб.

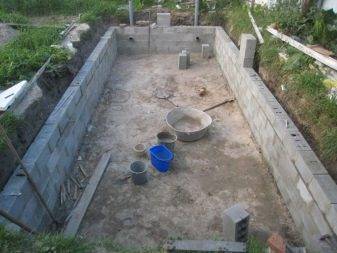

• Мелкозаглубленный требует рытья траншеи на глубину не менее 800 мм, поэтому не подходит для участков, где наблюдается высокое пролегание грунтовых вод.
• Что же касается заглубленного, то его размещают на глубине до 1.4 м. Данное основание считается прочным и надежным, недостатком является то, что при строительстве следует точно рассчитывать поперечное сечение и высоту.

Как правило, конструкцию возводят, соблюдая пропорцию 1.5-2 / 1, где первый показатель – это длина, а второй – ширина

Для того чтобы фундамент получился теплый, важно для ленты правильно подбирать материал

Это может быть обычный армирующий каркас, залитый цементным раствором, или бетонный, выложенный из готовых цельных блоков, соединенных металлической арматурой. Часто такое основание изготавливают из бетона, заливая им конструкцию из пеноблоков или кирпича, возможен монтаж также и из покрышек, бутылок, шпал и дерева.

Для установки незаглубленной ленты применяют брус на бетонных подставках. Но поскольку деревянное основание неустойчиво к негативному воздействию внешних условий, быстро впитывается влагу и может гнить или покрываться грибком, его перед монтажом нужно хорошо обработать специальной защитной смесью, дополнительно покрыть машинным маслом или оклеить листами рубероида.

Плитный

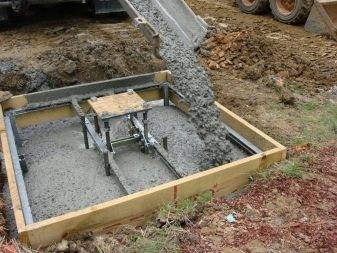

В отличие от предыдущего вида такое устройство идеально подходит для строения стационарных теплиц на площадках с песком, нестабильным грунтом и повышенным уровнем грунтовых вод.

Плитный фундамент бывает двух типов:

• плавающий – бетонную площадку ставят непосредственно на поверхность почвы;
• комбинированный – когда пеноблоки помещают в яму глубиной 70 см на песчаную подушку или готовят отдельно заливной каркас.

По сравнению с ленточной конструкцией плиточная делается без замыкания по контуру. Толщина основания для легких построек не должна быть менее 100 мм, а для зимних стационарных 200-250 см.

Такой фундамент характеризуется долговечностью и хорошо обеспечивает конструкцию устойчивостью, изолируя ее внутреннее пространство от вредителей и холода.

Столбчатый

Это самый бюджетный вариант для закладки основы под теплицу. Столбы из металла или асботруб закапывают на глубину 80 см, соблюдая между ними расстояние в 2 м. Если же теплица небольшая, то ее фундамент можно не утоплять в почву. Кроме этого, при возведении столбчатой основы применяют также кладку из бокового камня или кирпича. Могут дополнительно использоваться готовые бетонные столбы, их устанавливают, затем армируют и заливают бетоном.

Главным минусом столбчатого фундамента считается наличие зазоров, которые образуются между ним и уровнем почвы, они служат причиной попадания холодного воздуха внутрь теплицы. Чтобы этого не допустить, а также обеспечить сооружение соответствующим микроклиматом для выращивания культур, в данном случае рекомендуется выполнять утепление в виде обшивки досками или кирпичной обвязки.

Свайный

Представляет собой идеальный выбор для строительства больших теплиц на рельефном и болотистом участке. Его размещают ниже уровня промерзания земли, на глубине не менее 30 см.

Различают два вида свай:

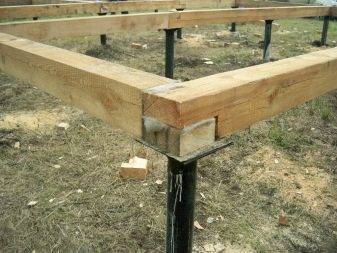

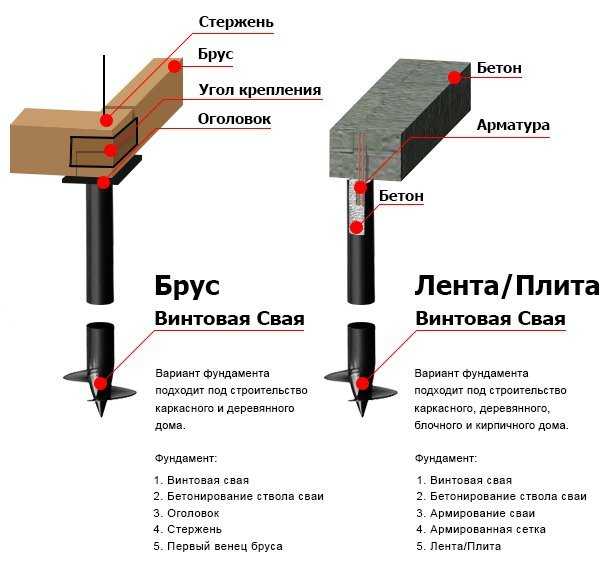

• винтовые – опорные элементы оснащают лопастями и помещают в землю с помощью специальной техники или бура;
• забивные – швеллер, шпалы или трубы забиваются в грунт.

Что же касается недостатков, то подобное основание сделать самостоятельно своими руками трудно. Так как любое нарушение геометрии может привести к деформациям опоры, установку лучше всего доверять опытным специалистам.

Сваи необходимо размещать, соблюдая шаг в 2 м. Во время строительства их верхние оголовки отпиливаются по нужному размеру, после чего связываются ростверком, обеспечивающим в дальнейшем прочность и целостность конструкции. В качестве ростверка может быть использован деревянный брус, пропитанные машинным маслом шпалы или пластиковый столбец.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Технология создания буронабивных свай

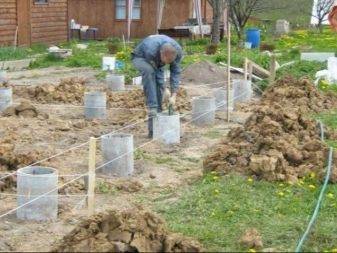

Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур

Чтобы проведение расчетов и строительство дома на данных основаниях было верным, необходимо руководствоваться ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84, а также ТР 100-99. В данных нормативных документах указываются параметры готовых и приготовляемых свайных элементов. Поэтапно же технология выглядит так:

1. Строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай.

2. Отметить место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбить колышек.
3. Убрать жилки, чтобы получился участок с точными местами разметок под бурение шурфов.

Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур. Таблица расчетов диаметра свай по СНиП и ГОСТ такова:

Диаметр сваи (мм)	Площадь опоры (см2)	Несущая способность  (кг)	Объем бетона (м3)	Количество вертикальных прутков арматуры (шт)	Расход арматуры (м/п)
150	177	1062	0,0354	3	7
200	314	1884	0,0628	4	9
250	491	2946	0,0982	4	10
300	707	4242	0,1414	6	14
400	1256	7536	0,2512	8	18

В целом же данные СНиП применяются для расчетов только исходя из того, какая несущая способность буронабивной сваи требуется в каждом индивидуальном случае. Глубина погружения сваи должна быть ниже точки промерзания грунта минимум на 30 см. Поэтому необходимо для начала осуществить бурение скважин, а только потом заливать их бетоном, однако на практике и при изготовлении основы своими руками, данный вариант неприемлем: готовые шурфы могут осыпаться, пока идет бурение остальных шурфов.

Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Таким образом получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра.

Для увеличения несущей способности фундамента необходима арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы повышают стойкость свай на разрыв. А вот сделать армирование несложно: взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас посредством вязальной проволоки или сварки.

Осталось лишь погрузить на дно скважины обсадную трубу, залить смесь на треть, затем поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.

Расчет буронабивного фундамента с ростверком

Как закладывать фундамент на основе расчётов

Чтобы построить правильные расчёты необходимо на месте строительства провести геодезические изыскания. В первую очередь нужно под слабыми грунтами определить глубину залегания слоя, который сможет выдержать вес постройки.

Чтобы узнать на какую глубину нужно вкручивать сваи, проводится предварительное бурение. Это позволяет определить, где залегают грунтовые воды. Также нужно учитывать, насколько земля промерзает в зимний период.

Весь процесс строительства условно делится на такие этапы:

1. Вначале делается разметка и выравнивание. Определяются места, где будут установлены основные сваи. После этого можно монтировать второстепенные элементы. Расстояние между ними должно быть в диапазоне от двух до трёх метров. Стальные болты должны быть под всеми стенами дома.
2. Завинчивание начинается с угловых свай. В верхнее отверстие стального болта пропускается лом. Чтобы удлинить рычаг на лом надеваются металлические трубы. При вкручивании отклонение от вертикали не может превысить два градуса. Угол наклона в процессе работы контролируется посредством магнитного уровня.
3. Расчёт свайного фундамента на угловых сваях делается с помощью шлангового уровня. Потом наносятся метки. Они определяют горизонтальную плоскость и нижнюю кромку ростверка.
4. Вворачиваются оставшиеся сваи.
5. Глубина вворачивания должна быть такой, чтобы от верха до земли было 20 см.
6. Ненесущая поверхность обрезается по обозначенным уровням.
7. Замешивается цементный раствор. Одна часть цемента к четырём частям песка. Им заполняются сваи.

Особенности установки буронабивных свай под каркасный дом

На первом этапе, при устройстве подобных свай бурятся скважины. Для того, чтобы определиться с необходимой глубиной бурения, анализируется грунт в предполагаемом месте строительства. Бурится скважина на 1.5 метра. В полученые скважины, строители устанавливают объемный каркас, для которого используется вязаная или сваренная арматура. В некоторых проектах в ход идут металлические прутья, заменяемые объемную арматуру, хоть это и влияет на параметры самих свай.

Как только арматура будет размещена, в скважину опускается опалубка, состоящая из обсадной трубы. Ее задача – обеспечить правильное распределение бетона. Опалубка также необходима для того, чтобы защитить сваю от возможных плывунов. После этого сваи подрезаются под один уровень и заливаются бетоном. Как только все сваи будут заполнены, бетон уплотняется вибрациями. После этого необходимо выждать несколько дней для полного застывания бетона, чтобы была возможность продолжать строительный процесс.

С первого взгляда может показаться, что это достаточно простая технология, но на самом деле в ней кроется множество нюансов, о которых знают лишь специалисты, работающие в данной области.

Пример расчета несущей способности свайного отдельно стоящего фундамента

Рассчитать свайный фундамент под колонну про­мышленного здания на действие центральной нагрузки N

= 1,0 МН. Материал ростверка — бетон класса В25 с расчетным сопротивлени­ем осевому растяжениюRbt = 1,05 МПа. Глубина заложения подош­вы ростверка по конструктивным соображениям принята равнойh = 0,8 м. Грунтовые условия стро­ительной площадки: 1 — песок пылеватый (γ1= 0,0185 МН/м 3 ,h1 = 3,6 м,E1 = 15 МПа); 2 — супесь пластичная (γ2= 0,0195 МН/м 3 ,h2 = 1,7 м;Е2 =17 МПа); 3 — песок плотный (γ3=0,0101 МН/м 3 ,h3 = 2,2 м,E3 = 32 МПа);4 — суглинок тугопластичный (γ4 =0.01 МН/м 3 ,h4 =3,4 м,E4 =30 МПа).L/H—5,1.Решение.

Для заданных грунтовых условий проектируем свайный фундамент из сборных железобетонных свай марки С5,5-30, длинойL = 5,5 м, размером поперечного сечения 0,3×0,3 м и длиной острияl = 0,25 м. Сваи погружают с помощью забивки дизель-мо­лотом.

Найдем несущую способность одиночной висячей сваи, ориенти­руясь на расчетную схему, показанную на рис. 6.1, а

и имея в ви­ду, что глубина заделки сваи в ростверк должна быть не менее 5 см.

Рис. VI.1

Площадь поперечного сечения сваи A

= 0,3·0,3 = 0,09 м 2 , периметр сваи

По табл. 1.18(Приложение I) при глубине погружения сваи 6,5 м для песка мелкого, интерполируя, найдем расчетное сопротивление грунта под нижним концом сваи R =

2,35МПа.

По табл. 1.18(Приложение I) для свай, погружаемых с помощью дизель-моло­тов, находим значение коэффициента условий работы грунта под нижним концом сваи γcR

=1,0 и по боковой поверхностиγcf =1,0.

Пласт первого слоя грунта, пронизываемого сваей, делим на два слоя толщиной 2 и 0,8 м. Затем для песка пылеватого при сред­них глубинах расположения слоев h1

= l,8 м иh2 = 3,2 м, интерполи­руя, находим расчетные сопротивления по боковой поверхности сваи, используя данные табл. 1.19(Приложение I):f1 = 0,0198 МПа,f2 = 0,0254 МПа.

Для третьего слоя грунта при средней глубине его залегания h3

= 4,45 м по этой же таблице для супеси пластичной с показате­лем текучестиIL = 0,6, интерполируя, находимf3 = 0,0165 МПа.

Для четвертого слоя при средней глубине его расположения h4

= 5,775 м для песка мелкого находимf4 = 0,041б МПа.

Несущую способность одиночной висячей сваи определим по формуле (6.4)

Ф=

1 =0,364 МН.

Расчетная нагрузка, допускаемая на сваю по грунту, составит:

F

= 0,364/1,4 = 0,26 МН.

В соответствии с конструктивными требованиями зададимся шагом свай, приняв его равным а = 3b

= 3·0,3 = 0,9 м. Далее определим требуемое число свай:

Окончательно примем число свай в фундаменте равным 4 и разместим их по углам ростверка.

Найдем толщину ростверка из условия (8.8):

По конструктивным требованиям высота ростверка должна быть не менее hp

= 0,05+ 0,25 = 0,3 м, что больше полученной в результа­те расчета на продавливание. Следовательно, окончательно примем высоту ростверка равной 0,3 м.

Расстояние от края ростверка до внешней стороны сваи в соот­ветствии с конструктивными требованиями назначим равным lр

= = 0,3·30+5=14 см, примем его окончательно, кратным 5 см, т. е.lp = 15 см. Расстояние между сваями примем равным:l =3b = 0,9 м.

Конструкция ростверка и его основные размеры показаны на рис. VI.1, б.

Найдем вес ростверка G3

= 0,025·0,3·1,5·1,5 = 0,0169 МН и вес грунта, расположенного на ростверке,Gгр = 0,5·1,5·1,5 ·0,0185 = 0,0208 МН.

Определим нагрузку, приходящуюся на одну сваю, по формуле:

Найдем вес свай:

G1

= 4 (5,5·220·10 + 50·10) = 50800 H = 0,0508 МН.

Вес грунта в объеме АБВГ

(см. рис. 6.1):

Вес ростверка был найден ранее: G3

=0,0169 МН.

Давление под подошвой условного фундамента:

По табл. 1.12(Приложение I) для песка мелкого, на который опирается условный фундамент, с коэффициентом пористости е

= 0,598 найдем значение удельного сцеплениясп = 0,003 МПа.

По табл. 1.13(Приложение I) по углу внутреннего трения φn

= 34°, который был определен ранее, найдем значение безразмерных коэффициентов:Mγ =l,55,Mq =7,22 иМс =9,22.

Определим осредненный удельный вес грун­тов, залегающих выше подошвы условного фундамента:

По табл. 1.15. (ПриложениеI) для песка мелкого, насыщенного водой, при соот­ношении L/H>4

находим значения коэффициентовγс1 = 1,3 иγс2 = 1,1.

По формуле (8.3) определим расчетное сопротивление грунта основания под подошвой условного фундамента:

Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется: Рср

= 0,276 МПа

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Учись учиться, не учась! 10546 – | 7960 – или читать все.

93.79.246.243 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Конфигурация расположения свай

Буронабивные сваи – описание и область применения

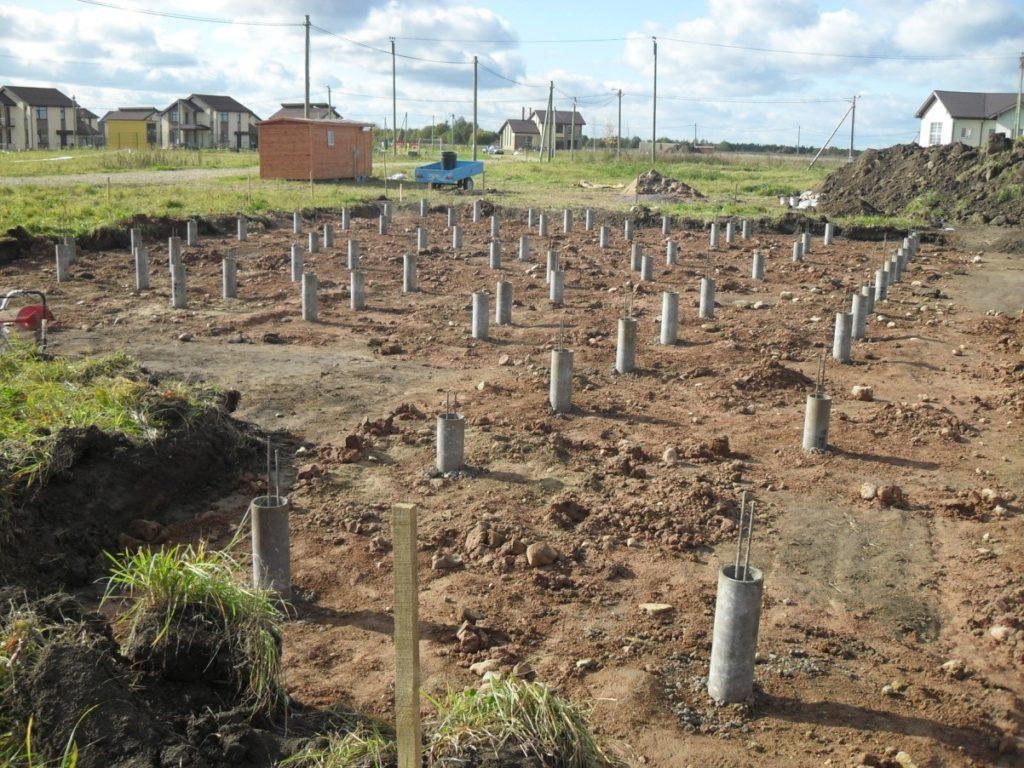

Основная идея устройства фундаментов при помощи буронабивных свай  – возведение несущих элементов не путем их забивки или вдалбливания в грунт как для забивных свай, а путем их создания непосредственно на месте, без негативных последствий, как правило, сопровождающих такую рода деятельность. Самое максимальное воздействие, оказываемое на почву – это бурение скважины, которое достаточно просто выполнить без привлечения громоздкой техники и сопутствующих этому отрицательных моментов.

Описанные выше свойства буронабивных свай делают их незаменимыми при строительстве в следующих условиях:

• застройка жилых или промышленных кварталов в стесненных условиях города, когда устройство ленточного фундамента или монолитной плиты практически невозможно;
• наличие слабых грунтов или сильно обводненной почвы, делающих невозможным использование других конструкций фундамента, кроме свайного;
• строительство рядом с водоемами или на затапливаемых участках;
• в случаях, когда геологические исследования показали глубокое залегание твердых пород, которые способны воспринять нагрузки строящегося здания;
• в случаях сложного рельефа местности (перепад отметок по высоте, обрывы, грунты с большим содержанием камней и т.д.).

Во всех указанных случаях основным путем решения проблемы является устройство свайного фундамента. При этом предпочтительным вариантом является использование буронабивных свай.

Всем вышеперечисленным далеко не исчерпываются достоинства технологии устройства фундаментов при помощи буронабивных свай. Но для более подробного их изучения необходимо ознакомиться с существующими разновидностями данной технологии. Также фундамент можно изготовить при помощи винтовых свай. Информацию по изготовлению и установке винтовых свай своими руками можно почитать здесь

Перед перечислением разновидностей конструкций буронабивных свай обязательно необходимо отметить, что все работы должны выполняться в соответствии со Сводом правил СП 24.13330.2011, в котором содержится актуализированная редакция СНиП 2.02.03-85 под названием «Свайные фундаменты». Именно в этих нормативных документах четко прописаны требования к фундаментам и правила производства работ по их устройству.

Изготовление свай

Пока не упоминалось еще одно несомненное достоинство буронабивных свай – универсальность технологии.

Она заключается в том, что ее можно одинаково успешно применять как на крупных промышленных объектах – с использованием серьезной буровой и прочей техники, так и при строительстве небольших частных домов, большую часть работ выполняя при этом вручную с минимальным привлечением машин и механизмов.

Один из примеров выполнения работ на небольшом объекте с привлечением ямобура показан на видео:

https://youtube.com/watch?v=EC66CmFX9oo

Расчет буронабивных свай и их несущая способность

При использовании технологии на серьезных крупных объектах все необходимые параметры закладываются при проектировании, обязательно выполняемом в таком случае. Несущая способность свай, изготавливаемых механизированным способом, достигает 200-400 тонн, порой доходя до показателя 600 тонн на одну сваю.

При частном строительстве обычная несущая способность сваи редко превосходит 10 тонн.

Диаметры свай

В соответствии с потребностями объекта меняется и диаметр используемых свай. Например, при частном домостроении применяются буронабивные сваи следующих диаметров и несущей способности:

Диаметр сваи, м	Несущая способность, т	Объем бетона, куб. м
0,40	7,536	0,2512
0,30	4,242	0,1414
0,25	2,946	0,0982
0,20	1,884	0,0628
0,15	1,062	0,0354

Каркасы и бетон для буронабивных свай. В случае применения технологии на крупных объектах используются сваи гораздо больших диаметров и значительно большей длины. Конкретные необходимые параметры берутся из проектно-сметной документации на объект.

При возведении частных домов для изготовления буронабивных свай рекомендуется использовать бетон класса В22,5 (ближайший аналог по марке – М300), в небольших зданиях и сооружениях допускается  В20 и В15 (соответственно, М250 и М200). От качества материала во многом зависит качество получаемой буронабивной сваи.

Обязательным составным элементом любой буронабивной сваи является находящийся в ней сварной пространственный арматурный каркас. По требованиям СНиП он должен представлять собой продольную арматуру, равномерно распределенную по всей окружности сваи. Минимальное количество арматурных стержней – 6, каждый диаметром 18 или более мм. Используется сталь класса АIII.

Данные требования являются обязательными при строительстве крупных объектов. При возведении фундамента для частного дома или бани требования менее строгие. В большинстве случаев используются 4-6 стержней арматуры диаметром 10-12 мм, перевязанных между собой или готовые треугольные металлические каркасы.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

ЗАБИВНЫЕ СОСТАВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ СВАИ КВАДРАТНОГО (СПЛОШНОГО) СЕЧЕНИЯ

Забивные составные железобетонные сваи квадратного (сплошного) сечения рекомендуется применять при условии( если конструкция стыка воспринимает осевые вдавливающие и горизонтальные нагрузки и изгибающие моменты( а для фундаментов с выдергивающими нагрузками — также растягивающие силы.

Составные сваи рекомендуется применять:

а) при необходимости заглубления свай в несущий слой( кровля которого имеет невыдержанное залегание в пределах контуров проектируемого здания (сооружения);

б) при затруднении транспортирования длинномерных элементов( вызванных стесненными дорожно-транспортными условиями или стесненными условиями площадки строительства;

в) при отсутствии копрового оборудования( необходимого для погружения свай длиной более 12-14 м;

г) при возможности уменьшения размеров поперечного сечения свай( если при этом несущая способность таких свай удовлетворяет расчетной нагрузке.

Применение составных свай позволяет изготавливать их в формах( имеющихся на заводах железобетонных изделий для более коротких призматических свай( а погружение таких свай производить с помощью имеющихся у строительных организаций копров небольшой высоты.
