Этапы строительства своими руками
Построить каркасный дом можно без привлечения специалистов. Для самостоятельной работы необходимо изучить пошаговую инструкцию возведения зданий по финской технологии. Она включает несколько основных этапов.
Возведение каркаса
Гидроизоляция фундамента необходима, чтобы бетон не тянул влагу из почвы
После устройства фундамента выполняется его гидроизоляция для защиты от контакта с влагой. Строгих правил по сборке скандинавского каркаса нет, работа может начинаться сразу после монтажа основания или устройства чернового пола. Сборка отдельных рамок происходит горизонтально или стойки поочередно крепятся к доске нижней обвязки. Во втором случае их временно соединяют укосинами. Классический шаг стоек – 60 см. До начала стройки пиломатериал пропитывается антисептическим составом, предохраняющим от влаги и гнили. Стыковка опорного бруса происходит с вырезанием пазов и дополнительной фиксацией крепежом.
Верхняя обвязка каркаса одинарная, для распределения нагрузки стропил и балок используется ригель. Это доска, которая с внутренней стороны врезается во все стойки. Силовой элемент равномерно распределяет нагрузку, поэтому не требуется усиления над оконными и дверными проемами, а также привязки шага балок к расположению стоек. Еще одна деталь, отвечающая за прочность, укосина. Доска сечением 25×100 мм врезается в верхнюю и нижнюю обвязку под углом 45-60°. Для участка длиной в 6 м достаточно двух укосин, развернутых в разные стороны.
Устройство потолочных перекрытий и кровли
Потолочные перекрытия каркасного дома
Перекрытие или черновой пол первого этажа собирается из лаг. Это прочный брус, укладываемый с шагом 40 см. К нему крепится влагостойкая фанера толщиной 18 мм или черновые доски шириной 50 см. Пиломатериалы обрабатываются влагоотталкивающим составом. Для утепления пола используется минеральная вата. Материал размещается между лагами, сверху накрывается пароизоляционной пленкой. Финишный слой выполняется из досок.
Аналогично устраивается потолочное перекрытие: балки укладываются на верхнюю обвязку, к ним прибиваются доски, плиты ОСП или фанера. На балки устанавливаются стропила, набивается обрешетка с шагом, необходимым для выбранного кровельного покрытия. Строя финский дом своими руками, крышу застилают металлочерепицей, мягкой черепицей, устраивают фальцевую кровлю.
Утепление и изоляция
В качестве утеплителя применяются полужесткие плиты базальтовой ваты, которые не теряют форму и обработаны гидрофобизирующими пропитками. Изоляционный материал плотно укладывается между стойками. С внутренней стороны он накрывается пароизоляционной мембраной. На нее набиваются рейки размером 45×45 мм, между ними при необходимости устанавливается дополнительный слой теплоизоляции, он также накрывается пароизолирующим полотном. Горизонтальную поверхность чердачного перекрытия можно заполнить эковатой.
Внутренняя и внешняя отделка
Внешняя отделка сайдингом под дерево
Внешняя отделка зданий устанавливается с вентиляционным зазором, необходимым для отведения влаги из стен. На ветрозащитные плиты набивается брусок, используемый как обрешетка. Для защиты от вторжения грызунов на него в нижней части постройки набивается мелкоячеистая металлическая сетка.
Чаще всего фасад обшивают деревянными элементами – вагонка, блок-хаус. Иногда выполняется оштукатуривание и окрашивание наружных стен. На них наносится паропроницаемая штукатурка. Чтобы создать индивидуальный архитектурный облик жилища используется комбинированный вариант.
Популярный материал для внутренней отделки – листовой гипсокартон. Он устанавливается в один или два слоя. Также обшивка может осуществляться плитами ОСП. Это надежный и недорогой вид отделки, но предварительно стоит выяснить показатель эмиссии формальдегида. Если он превышает норму, то плиты вредят здоровью.
Область применения

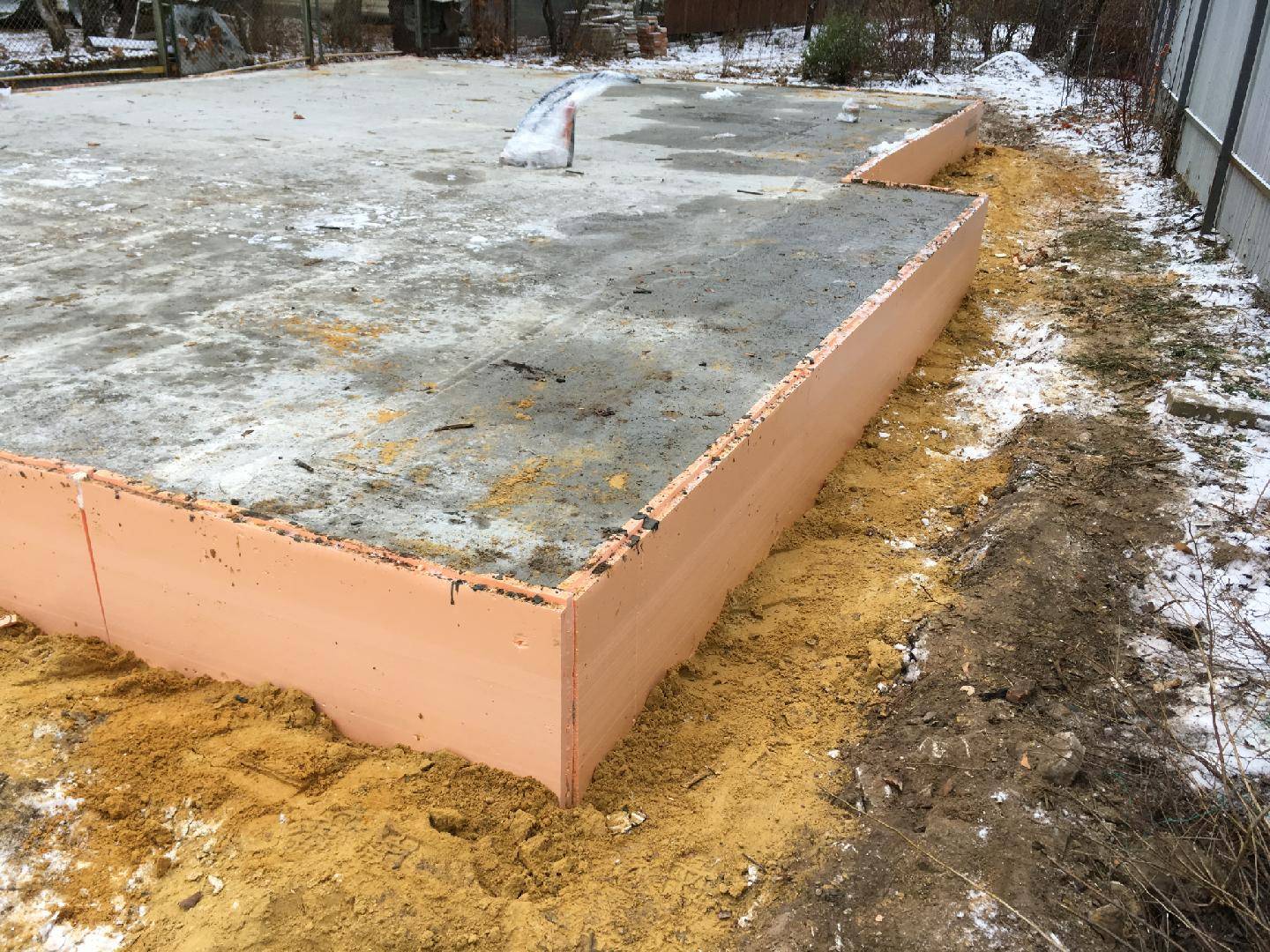

Фундамент УФФ пригоден для проектов без подземного этажа. Теплый пол по грунту на ленте МЗЛФ наиболее востребован в случаях:
- сложные грунты – за счет утепления, дренажа, подстилающего слоя из нерудных материалов вспучивание отсутствует полностью;
- высокий УГВ – пенополистирольный утеплитель сохраняет свойства при полном погружении в воду, гидроизоляционный слой защищает бетонные конструкции от намокания, напорных вод;
- сложный рельеф – обратные засыпки инертными материалами полностью решают проблему боковых подвижек грунта.
Застройщик при выборе плиты УФФ получает готовый черновой пол по умолчанию. Отсутствие подполья сокращает теплопотери в нижнем этаже.

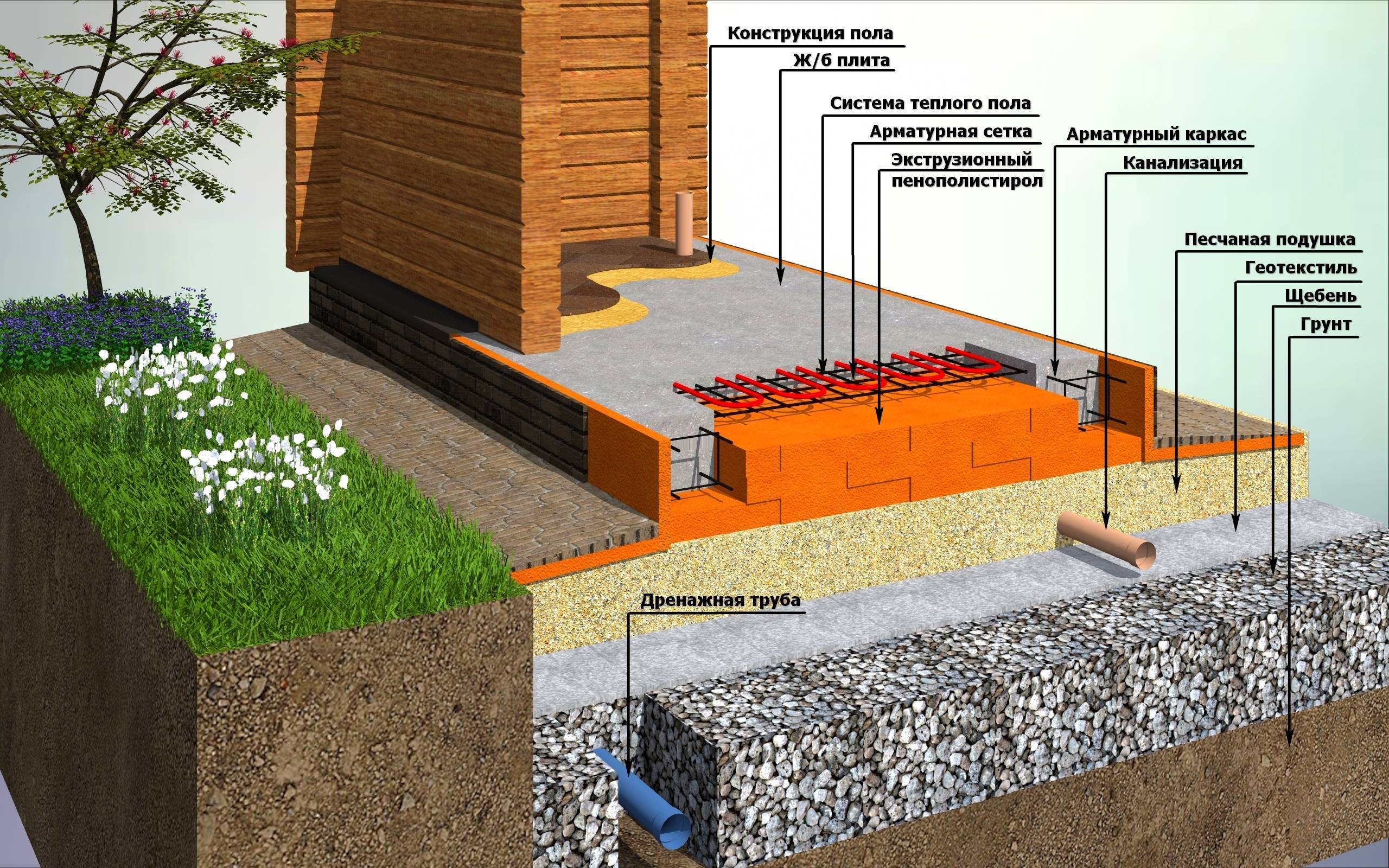

Что из себя представляет УШП?
Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.
У такой технологии есть ряд преимуществ:
- высокая скорость возведения;
- отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
- более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
- готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
- отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
- готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
- отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.
Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.
Свайный фундамент или УШП
Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.
Среди его преимуществ можно назвать:
- универсальность — подходит для разных типов грунтов;
- простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
- экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.
Но есть у него и минусы:
- необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
- сложность расчетов для предотвращения смещения свай;
- обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
- ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.
УШП или ленточный фундамент
Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.
Среди его преимуществ можно назвать:
- отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
- относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
- высокая скорость возведения — она достигается благодаря простоте конструкции.
Есть у него и минусы:
- тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
- большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
- ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.
УШП или свайно ростверковый фундамент
Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.
Он имеет следующие преимущества:
- экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
- возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
- уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
- отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
- отсутствие трудоемких и финансово затратных подготовительных работ.
Среди минусов можно назвать:
- невозможность добавления в проект цокольного этажа или подвального помещения;
- ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
- потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.
Выполнение земляных работ и создание дренажной системы
Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.
Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его
После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.
Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа
Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.
Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента
Последовательность действий выглядит следующим образом:
- на геотекстиль укладывается слой щебня;
- по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
- монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
- заполнение траншеи щебнем, которая сверху покрывается геотекстилем.
Достоинства финских каркасных экономичных домов
Качественная технология финского домостроения экономичного класса давно практикуется в большинстве стран мира. Благодаря грамотному соотношению цены, качества и долговечности многие частные дома возводят именно по этой технологии. Следует отметить, что невысокая цена никак не влияет на качество дома вне зависимости от количества этажей.
Что такое финские каркасные экономичные дома?
финский каркасный дом
• Красота. Строительный материал дома – древесина, известная всем благодаря природной привлекательности и энергетике. Известно, что проживающие в деревянных домах люди почти не страдают от фобий и депрессии. Кроме того, дерево обладает поистине уникальным свойством – на понятном уровне передавать даже самые незначительные дизайнерские и архитектурные детали и нюансы.
• Безопасность – финские дома не обращают внимание ни на температуру, ни на ветер, ни на влагу. Недаром такие дома возводят в Германии, Австрии, Швейцарии и, конечно, в Финляндии. • Высокая экологичность – в процессе строительства каркасных домов используются натуральные строительные материалы
К примеру, для изоляции потолков и стен используют пенопласт, пеностекло или минеральную вату. Через поры древесины сам дом дышит, в нем приятно, уютно и комфортно находиться людям, у которых проблемы с дыханием. В деревянных каркасных домах не накапливается пыль, а электромагнитное излучение бытовых приборов сводится к нулю
• Высокая экологичность – в процессе строительства каркасных домов используются натуральные строительные материалы. К примеру, для изоляции потолков и стен используют пенопласт, пеностекло или минеральную вату. Через поры древесины сам дом дышит, в нем приятно, уютно и комфортно находиться людям, у которых проблемы с дыханием. В деревянных каркасных домах не накапливается пыль, а электромагнитное излучение бытовых приборов сводится к нулю.
• Простота – строительство каркасных экономичных домов предусматривает простую систему. Для постройки не нужно арендовать хитрое подъемное оборудование, ведь каркасная комплекция малогабаритна. Составная часть домов производится в компании «Скандинавские дома», которая расположена в Карелии. Они дешево стоят и приезжают к заказчику готовыми. В итоге примерно через 2-3 месяца после начала строительства уже можно будет заселять первых жильцов в новостройки
• Экономия. Как известно, дерево обладает полезным свойством сохранять тепло. В этом можно убедиться, если посчитать ощутимое сокращение ресурсов, которые обычно используются для обогрева помещений.
Любые характеристики эксплуатации зависят от двух составляющих – подготовки строительства и процесса строительства. А ключевым залогом такой красоты и долгой службы работы является четко обработанный план строительства, что как раз есть у каркасных экономических домов.
Как построить настоящий каркасный финский дом
Дома на самом деле привлекают соотношением цены и качества. Довольно качественные материалы, несколько видов фундамента для них, в приоритете конечно используется ленточный фундамент
Конечно, не мало важно в выборе фундамента, это рельеф участка. Дома отличаются дизайном, можно использовать всю свою фантазию по фасадным работам. В последние годы в России финская технология строительства домов, набирает существенные обороты, вытесняя многих конкурентов с рынка производства и строительства!
В последние годы в России финская технология строительства домов, набирает существенные обороты, вытесняя многих конкурентов с рынка производства и строительства!
Очень красивые дома, особенно их много в Санкт-Петербургской области. Я Ездила на финский залив и просто была в восторге от них. Хочется такой, особенно к старости. Немного земли, чтоб возиться в ней, сажать цветы, что еще более будет выглядеть красиво. К старости обязательно куплю себе такой, хотя может еще лучше будут постройки. Но эти дома очень красивые.
Написать ответ Отменить ответ
Для отправки комментария вам необходимо авторизоваться .
Финские деревянные дома характеризуются высокой теплоизоляцией, доступной стоимостью и оптимальным сроком возведения.
Прежде чем рассмотрим этапы строительства каркасных домов по финской технологии, уделим внимание особенностям материала, из которого собираются такие конструкции
Технология строительства
Процесс возведения финского фундамента состоит из определенных этапов:
- обследуется место под застройку, проводятся необходимые расчеты, разрабатывается проектно-сметная документация;
- размечается контур будущего котлована;
- для устройства мелкозаглубленной фундаментной ленты разрабатывается траншея;
- из щебенки устраивается дренаж;
- укладывается слой гидроизоляционного материала;
- опорная подушка фундаментной ленты армируется;
- выполняется укладка блочного материала;
- изнутри фундаментная основа утепляется плитами из пенополистирола;
- все внутренние части котлована засыпаются мелкой щебенкой и песком;
- укладывается утеплительный материал для пола, выполняется армирование;
- монтируется отопительная система по принципу «теплый пол»;
- заливается бетонный раствор;
- место для отмостки по всему периметру объекта утепляется;
- заливается отмостка, вывозится строительный мусор.

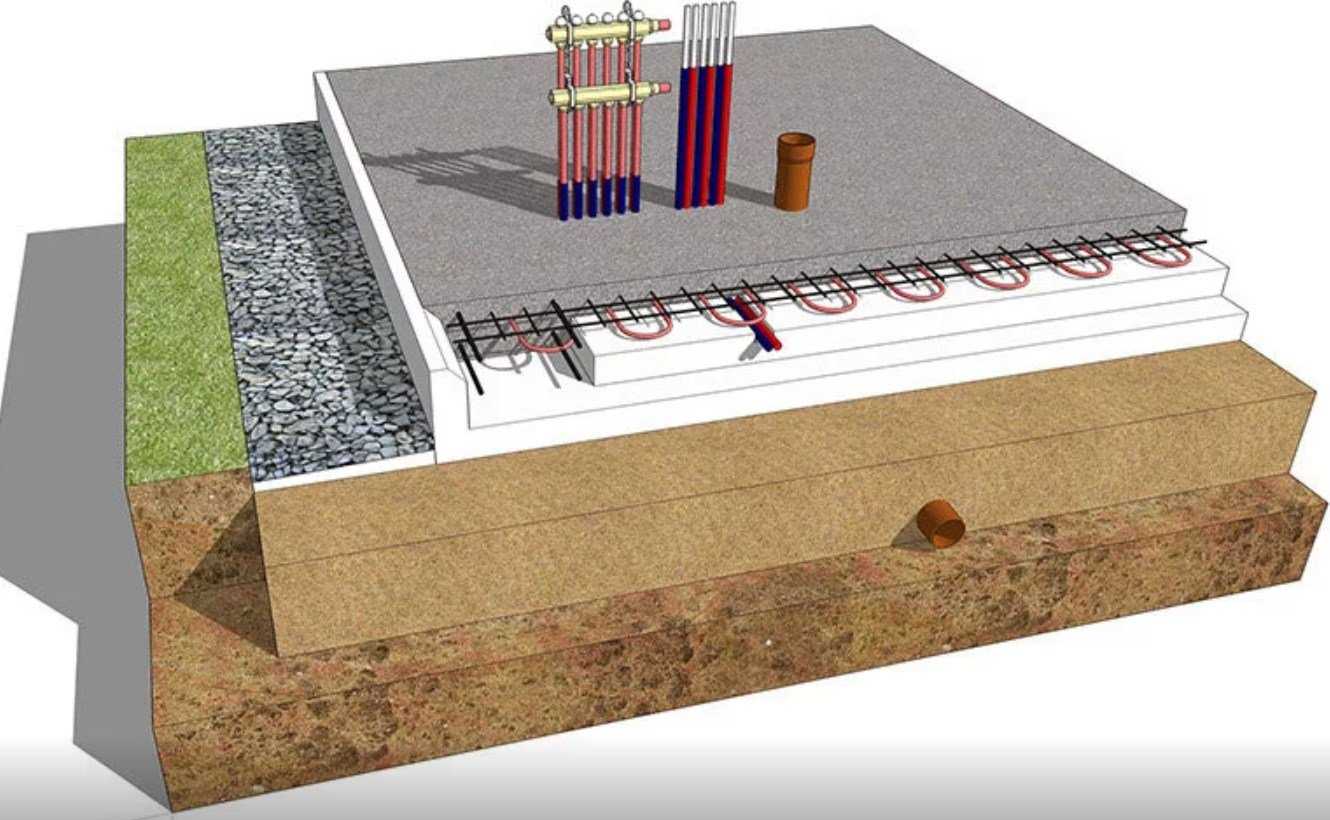

Фундамент готов, в разрезе финские плиты напоминают своеобразный слоеный пирог.
Разметка участка, разработка грунта
Участок под застройку размечается в соответствии с проектным заданием.
Диагонали контура обозначаются натянутыми шнурами, которые оставляют запас до пятидесяти сантиметров от наружных стен объекта.
Полностью снимается дерновый слой почвы. По несущим стенам копается траншея, глубина которой соответствует проекту. Предусматривается запас под устройство насыпного дренажа.
Дренажная система, подстилающая основа, монтаж ленты фундаментной основы
В подготовленную траншею засыпается мелкофракционная щебенка, слой которой должен составлять около двадцати сантиметров. Подушка трамбуется и укрывается геотекстильными полосами.
После этого насыпается слой песка, и можно выставлять опалубку ленты финского фундамента, используя для этого фанеру.
Выполняется вязка каркасной основы из арматуры, которая закладывается в опалубку и заливается бетонным раствором.
Пока бетон набирает необходимую прочность, можно уделить время планировке лишнего грунта. По затвердевшей бетонной ленте выполняется кладка бетонных блоков с учетом расчетной высоты цокольной части. Если она большая, специалисты рекомендуют через каждые три блочных ряда укладывать сеточку для армирования.
Наружная и внутренняя поверхность цоколя изолируются от негативного воздействия влаги. С этой целью используют оклеечные материалы для гидроизоляции, а внутренние стены обмазываются мастичными составами.

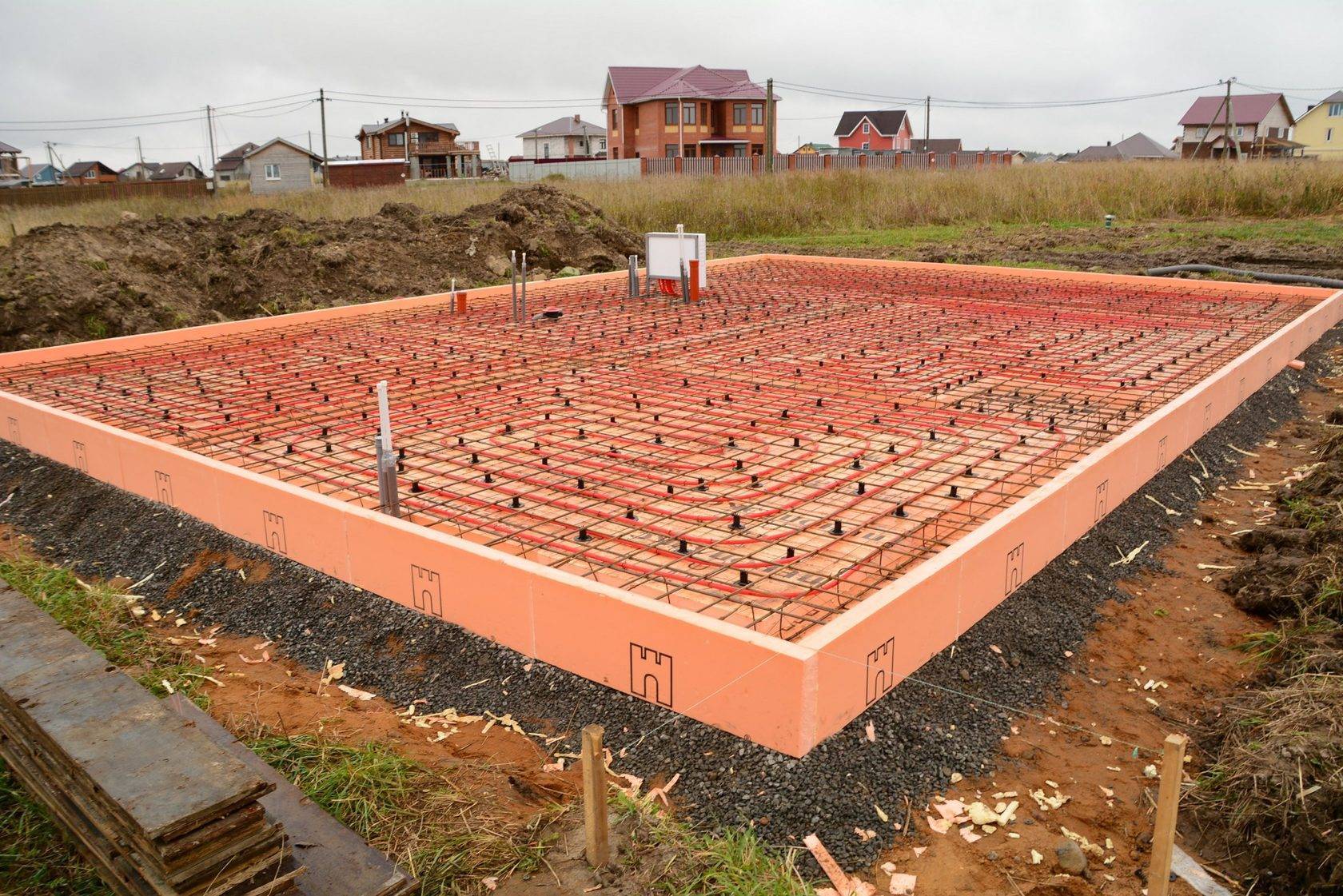

Засыпаем подстилающий слой, укладываем утеплительный материал
Изнутри цокольной части вертикально выставляются пенополистирольные плиты, толщина которых должна быть не меньше десяти сантиметров, фиксируются к стенам. Котлованное дно устилается геотекстильными полосами, засыпается щебнем, выполняющим функции дренажной системы.
На щебень укладывается три слоя рулонного материала, полосы промазываются мастикой и склеиваются в единое полотно. Предусматривается определенный запас, чтобы завернуть края на вертикальные стены цоколя.
По всей площади котлована укладываются плиты утеплительного материала, чтобы получился слой не менее двадцати сантиметров.

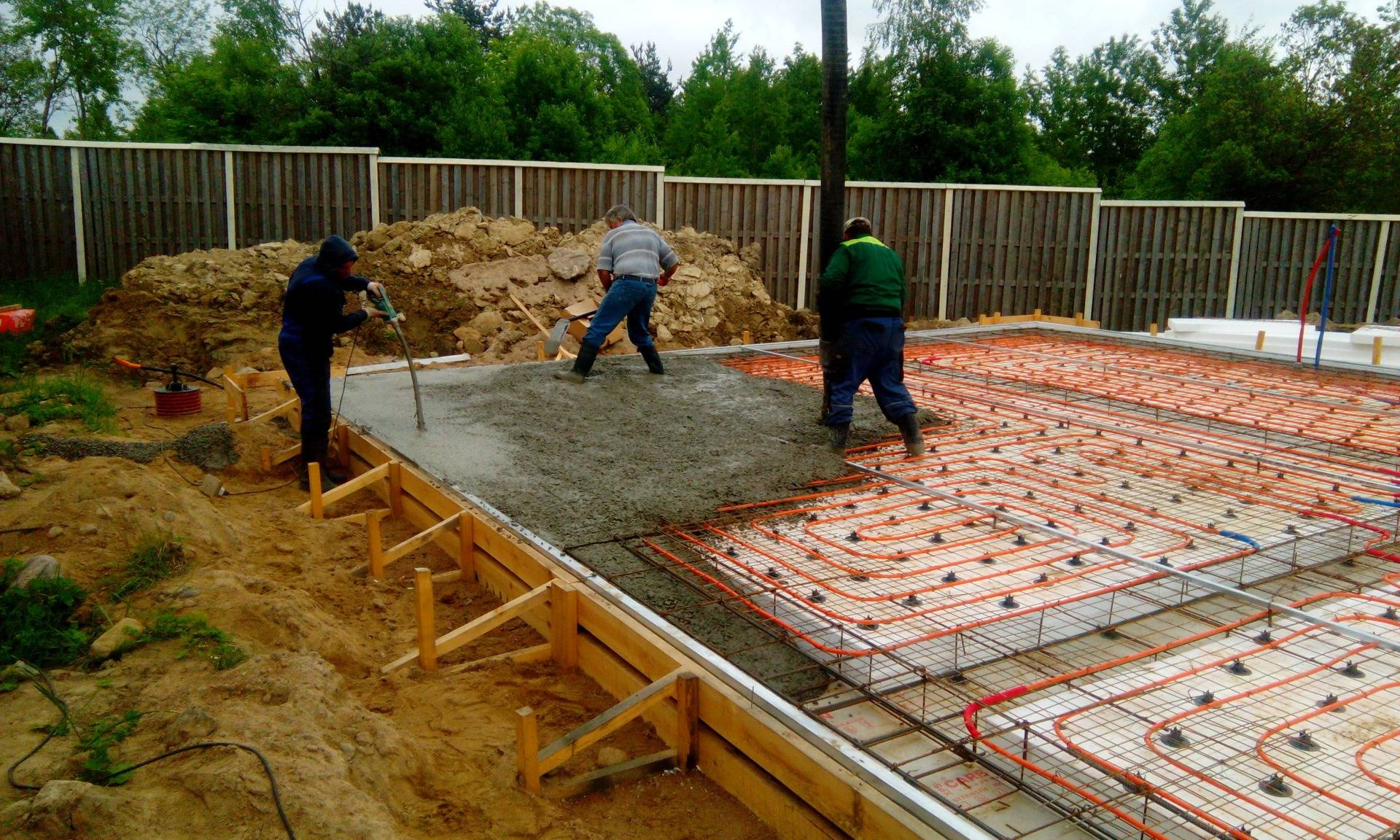

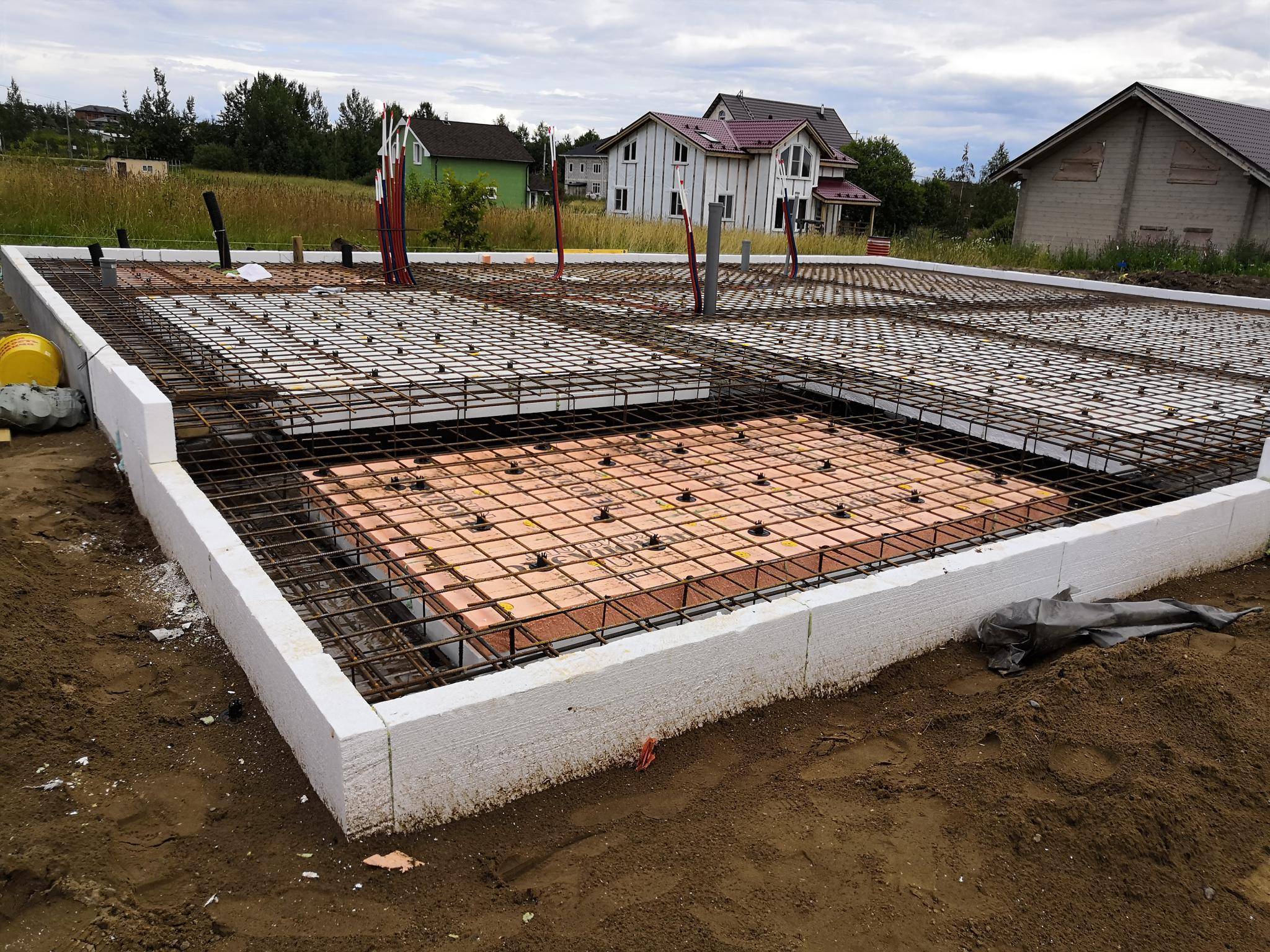

Устройство армирования, укладка труб, бетонирование
Армирующий слой выполняется из готовых или самодельных сеток, размер ячеек которых не превышает пятнадцати сантиметров. Сверху укладываются трубы отопительной системы, фиксируются.
Трубопровод в отдельно взятом контуре по длине не должен превышать девяноста метров, если диаметр линии составляет четырнадцать миллиметров. Для шестнадцатимиллиметровых труб контурная длина увеличивается до ста двадцати метров. С учетом общей площади объекта таких контуров у вас получится несколько.
Процесс бетонирования рекомендуется выполнить за один раз, без технологических перерывов. В этом случае следует заказать централизованную доставку бетонной смеси, изготовленную в заводских условиях. Во время бетонирования подаваемый раствор постоянно трамбуется погружными вибраторами.
Устраиваем теплую отмостку
В основание закладывают щебень и песок, укрывают рулонным материалом. Сверху укладывается утеплитель, армируется, заливается бетонная смесь. Ширина отмостки финского фундамента должна составлять минимум один метр, разрешается устанавливать несъемную опалубку.
Строительство каркасных домов по финской технологии
Фундамент для каркасного дома
Исходя из того, что все составные в конструкции домов,
сооружаемых с использованием финской технологии, очень легкие, отсутствует
необходимость закладки глубокого и мощного фундамента. Исключение составляют
неустойчивые грунты. В этом случае закладывается ленточный фундамент, но не
глубокий или же, как вариант, столбчатый. При этом экономия стройматериалов
весьма ощутима. При закладке ленточного фундамента используются растворы бетона
либо шлакобетона, для столбчатого фундамента подойдет красный полнотелый кирпич
либо бутобетон (бутобетонный фундамент). Одновременно с заливкой фундамента
монтируются закладные детали, предусмотренные для дальнейшей обвязки каркаса
стен.
Строительство первого этажа дома по финской технологии
1. Устройство перекрытия
Когда работы по устройству фундамента завершены,
производится монтаж перекрытия первого этажа. Сверху на междуэтажное перекрытие
укладывается так называемый черновой пол. Устройство которого, начинается с
каркаса, монтаж выполняется балками сечения 245х100 мм. Ширина межбалочного
шага не более 40 см. Черновой пол зашивается фанерой, имеющей толщину от 18 мм.
Теперь можно приступить к строительству каркаса стен.
2. Сборка каркаса стен
Каркасные стены вначале собираются в положении лежа на полу.
В качестве основы выступает обрезная доска сечением 150х50 мм (+/- 5 мм
допускается). Для надежности узлы каркасного дома крепиться двумя способами.
Каркасный замок, вмонтированный в деревянный брус,
дополнительно укрепляют саморезами, тем самым обеспечивая надежность
соединений. Как известно, в первый год наблюдается усадка фундамента, что
влечет за собой деформацию конструкций. Для предотвращения этого процесса
необходимо использовать подвижные соединения.
Сборка каркаса стен дома по финской технологии
3. Обшивка каркасных стен
Затем каркас обшивается специальным листовым материалом
(негорючая ветрозащитная паропроницаемая мембрана) толщиной 25 мм. Материал, из
которого изготовлены эти листы, выполняет двойную функцию: повышает прочность
конструкции и усиливает тепло- и гидроизоляционные качества стен за счет ветро-
и влагонепроницаемости.
Обшивка каркасных стен дома по финской технологии
4. Установка каркасных стен
После этого выполняется установка стены в вертикальное
положение и ее соединение с нижним перекрытием. Наиболее надежным является крепление
бруса шпильками. Стены после установки соединяются между собой посредством
болтов, проходящих через отверстия в угловых брусьях каркаса.
Строительство второго этажа дома по финской технологии
Сверху на стенах первого этажа монтируется межэтажное
перекрытие. При этом следует учитывать, что пол второго этажа испытывает
несколько меньшую нагрузку, чем пол первого этажа, поэтому сечение балки можно
взять меньше, 245х50 мм. Чтобы пол был достаточно прочным, допустимый шаг балок
не более 35 см. Черновой пол зашивается фанерой, имеющей толщину 18 мм. Монтаж
стен производится аналогично первому этажу.
Строительство крыши и устройство потолка
Верхняя часть стен является основой для крыши, на которой
будет собираться стропильная система. В качестве стропильной балки можно
использовать брус размером 150х50 мм (если в плане дома не запланировано
устройство жилого чердака или мансарды). Изнутри помещения балки обшиваются
фанерой. Это черновой потолок. После делается подшивка потолка каркасного дома,
которая может выполняться фанерой толщиной от 8 до 10 мм. На балки устанавливают
стропила крыши, которые покрываются обрешеткой. Как оговаривалось ранее, крыша
у финских домов двускатная. Кровельный материал, предусмотренный в проекте дома,
прикрепляется к обрешетке.
Строительство крыши и устройство потолка дома по финской технологии
С целью обеспечения противопожарной безопасности и биозащиты,
заранее перед началом строительных работ все деревянные части конструкции
каркасного дома обрабатываются антипиреновым составом и антисептиками.
Отделочные работы
После того как монтаж кровли будет завершен, производится
отделка дома блок-хаусом, который создает видимость цельных бревен. Как
вариант, можно зашить вагонкой. Чтобы предотвратить скопление на внутренней
стороне отделки конденсата, между наружной отделкой и ветрозащитным материалом
оставляется пространство, служащее для естественной вентиляции.
Затем монтируются окна, выполняется разводка всех
необходимых коммуникаций, утепляются стены и, как завершающий этап,
производится окончательная отделка помещения.
Состав фундамента УШП
В состав УШП фундамента, входит:
- Подушка песчаная
- Грунт
- Трубы коммуникаций
- Щебень
- Пенополистирол, он же утеплитель
- Сетка армирующая
- Система «теплый пол», обогревательные элементы
- Бетон
Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.
Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.
Диапазон применения и особенности схемы
Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.
Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.
Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.
Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента
В экономическом плане схема подходит лишь к строениям без подвалов.
Среди преимуществ УФФ можно отметить:
- Изящное и простое решение противоморозной защиты
- Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
- Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
- Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
- Вариант лучше, чем УШП адаптируется к уклонам участка.
- Схему допустимо применять при высоком уровне грунтовых вод
материале по ссылке
Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.
Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.
Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% – 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.
Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% – 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.
Технология монтажа
Технология фундамента «финская плита» включает в себя следующие этапы устройства:
- подготовительные работы
- установка песчаной подушки
- установка гидроизоляционного слоя
- устройство закладных. Обустраиваются инженерные коммуникации
- заливка плиты
- создание слоя утеплителя
- установка плиты с системой теплых полов и необходимыми коммуникациями.
Сначала производится расчет разности высот между точками на поверхности, где будет стоять дом. Для этого нужно использовать нивелир. Это поможет создать точный проект строительства дома и выровнять площадку относительно выбранной точки. Далее производится разметка фундамента. С участка снимается верхний слой почвы (как правило, он может пригодиться для создания сада, так как данный слой чаще всего является плодородным). Если грунт будет однородным, то осадка строения будет равномерной и без перекосов. Одним из тяжелых видов грунта для работы является скальный грунт.
Разметить территорию можно при помощи колышков и лески. Колышки необходимо вбить по периметру строительного участка. Между колышками натягивается леска. Для создания фундамента финская плита необходимо вырыть котлован. Глубина будет зависеть от основных особенностей грунта, в том числе уровня промерзания и уровня грунтовых вод. Однако финская плита не требует глубокий котлован.
Производится накрытие котлована геотекстилем, который имеет плотность 350. Геотекстиль засыпается щебнем. Устанавливаются основные водопроводные трубы и специальные трубы, по которым будут идти электрические кабеля. Проектировка данных коммуникаций должна быть четкой и тщательно спланированной, так как потом изменить расположение не получится.
Щебень тщательно утрамбовывается, сверху вырываются траншеи, где устанавливаются основные канализационные трубы. После слой щебня накрывается геотекстилем и на него насыпается песок, таким образом, создается песчаная подушка
Важно, чтобы данные слои были разделены геотекстилем. Слой песка должен быть ровным и его толщина должна составлять не менее 20 см
После этого производится его тщательная утрамбовка. Далее строится опалубка, и поверхность заливается бетоном.
Таким образом, создается высокий фундамент, который имеет хорошее утепление с системой теплого пола и коммуникациями. Большим преимуществом использования фундамента финская плита является то, что сразу после высыхания стяжки можно проводить чистовую отделку.
Типы скандинавских каркасных домов
В Америке, большинство каркасных домов возводится прямо на стройплощадке, из привезенных материалов. В этом американский подход ближе к нашему. В Финляндии и Скандинавии подход другой. Здесь в основном развито строительство из готовых заводских домокомплектов. Хотя это совершенно не означает, что подобный дом нельзя создать на месте.
Можно выделить четыре основных типа домокомплектов:
- Блочно модульные — в этом случае на стройплощадку привозится готовый «модуль» собранный на заводе. Огромный блок, уже с готовой фасадной и иногда внутренней отделкой. Дом собирается из таких блоков как из кубиков. Надо отметить, что это весьма редкий и экзотический тип домокомплекта, так как его сборка, перевозка представляет определенные трудности.
Домокомплект с наружными панелями высокой степени готовности — когда на строительную площадку привозят набор готовых наружных стен — уже с утеплением, пароизоляцией, фасадной отделкой, вставленными дверьми и иногда даже черновой внутренней отделкой. Остальные конструкции (перегородки, перекрытия, кровля) собираются по месту из заранее нарезанных в проектные размеры элементов каркаса. Наиболее крупный и известный представитель данного направления, концерн Omatalo, который известен в России как Finndomo
Сборка дома из панелей высокой степени готовности
Домокомплект с «базовыми»панелями — все то же самое, только наружная стена в меньшей степени готовности. Например просто каркасная рама, обшитая наружными плитами. Фасад, окна, утепление, производится на месте.
Панель «полуфабрикат» только каркас и плитная обшивка
-
Комплект pre-cut (предварительно нарезанный). От американского варианта, этот комплект отличается только тем, что все элементы каркаса уже напилены заранее на заводе, пронумерованы и собираются по инструкции (проекту). Все же остальные материалы — плиты, утеплитель и т.п. привозятся «не разделанными», так же, как если бы вы купили их в магазине. Наиболее яркий представитель этого направления — компания Kastelli, домокомплекты которой пользуются популярностью именно потому, что их можно собирать своими силами, с минимальным привлечением строительной техники. Строго говоря именно подход Kastelli и позволяет создавать копии финских домов у нас, так как единственное отличие домокомплекта от возведения на месте, в наличии нарезанных на заводе деталей каркаса. Но ничто не мешает провести эту работу за пределами завода.
Типичный pre-cut домокомплект
Почему американский подход отличается от скандинавского? Дело в том, что в америке не так часто дом строится конкретным человеком. Дома там чаще покупаются уже готовыми. Девелоперы покупают участок земли, нарезают его на участки, прокладывают все дороги и коммуникации, а затем начинают массовую застройку, до нескольких сотен домов. При таком подходе, заводское производство невыгодно. Проще превратить стройплощадку в один огромный завод.
В Скандинавии же, как и у нас, дом обычно строит владелец земли для себя. Почему не строят прямо на месте? Думаю это как то связано с разрешительной документацией, контролем в сфере строительства.
Небольшое рекламное видео одной финской компании, о том, как возводится дом из готовых панелей заводского производства.
Teema Talot — Talo nousee päivässä
Технология устройства
Сначала (разумеется, после снятия дёрна и выравнивания стройплощадки) роют траншею глубиной не более 40 см и подсыпают на её дно 15-20 см пескогравия. Далее заливают железобетонную ленту общей высотой около 600 мм и шириной 300-400 мм (в зависимости от проектной толщины стен). На очень «благополучных» грунтах (сухой песок) ленту выкладывают из фундаментных блоков.
После этого на пространстве, ограниченном лентой, устраивают толстую песчаную или пескогравийную подушку. Её укладывают слоями, каждый из которых тщательно трамбуют. Затем заливают плиту (в данном случае её часто называют стяжкой) толщиной обычно 120 мм, армированную одноуровневым каркасом из прутка диаметром 12-14 мм. Обычно в эту плиту, которая выводится на нулевую отметку здания, замоноличивают трубы водяного тёплого пола.
Завершающей этап — устройство отмостки шириной более около 1,5 м, утеплённой плитами экструдированного пенополистирола и армированной дорожной сеткой.
IZBA De Luxe
При заливке ленты удобно использовать сборную отмостку
IZBA De Luxe
Песчаную подушку трамбуют машинным способом
IZBA De Luxe
При большой площади и сложной конфигурации дома плиту армируют двухуровневым каркасом
IZBA De Luxe
Плита из бетона с зимними присадками набирает 70% прочности примерно за месяц
