Виды и схемы дренажа плитного фундамента

Последствия воздействия влаги на фундамент

При постоянном контакте с влагой бетонного основания сооружения происходит его постепенное разрушение. Стоит сказать, что деструктивные изменения в нём происходит не сразу, а с течением времени. Влага накапливается на поверхности фундамента и все больше проникает в его структуру. В результате основание здания становится излишне увлажненным. Понять это можно по следующим признакам:

• в подвальном помещении дома фиксируется высокая степень влажности. Если она сохраняется длительное время, то довольно быстро подвальные помещения становятся непригодными не только для проживания, но и для решения хозяйственных задач;
• влажная среда является идеальной для появления и размножения грибков и плесени;
• если фундамент увлажненный, то в зимнее время капельки воды превращаются в лед, что приводит к постепенному разрушению фундаментного основания. На его поверхности появляются трещины.

Дренаж и его дополнительные системы

1. Полимерные трубы значительно упростили выполнение дренажных работ. Их изготавливают из поливинилхлорида (ПВХ), из полипропилена (ПП) и полиэтилена низкого (ПНД) и высокого (ПВД) давления. В диаметре они бывают от 50 до 300 мм. Изготовленные по специальному методу (экструдированные), они могут находиться в эксплуатации в течение 50 лет.
2. Трубы обычно должны иметь щелевые или круглые отверстия, и закладывать их можно на глубину до 3 м.
3. Пластиковый желоб имеет стальные насадки и решетку. По выдерживаемым нагрузкам соответствует прочностным требованиям и вполне подойдет для индивидуального использования.
4. Дождеприемники – в основном представляют собой чугунные изделия. Они имеют присоединения к ливневым системам. Их применяют вблизи дома и на открытой поверхности.

Строительство даже небольшого дома на фундаменте, представляющем сплошную монолитную плиту, несмотря на ее прочность, сопряжено с определенными опасностями. И в основном эта ситуация определяется качеством самостоятельно выполненной дренажной системы.

Дренаж вокруг отмостки дома

Как становится ясно, ошибочно предполагать, что дренаж требуется исключительно в целях обеспечения сухости в подвальном помещении или погребе, для устранения луж и слякоти вдоль дома во время весеннего таяния снегов или обильных дождей.

Правильно сделанный дренаж способен обеспечить долгий срок жизни дома и исключить повреждение отмостки и основания дома.

  Как правильно сделать дренаж и отмостку вокруг дома

Существует ряд тонкостей, которые нужно знать при монтаже дренажной системы и строительстве отмостки.

Однако этого недостаточно, чтобы влага в должной мере отводилась от дома. Так как отмостка укладывается на открытый грунт и часто не спрятана под крышей дома, существует высокая вероятность, что дорожка будет растрескиваться и разрушаться от вспучивания грунта, особенно в периоды заморозков, зимних холодов и во время весеннего таяния снегов.

Именно поэтому помимо отмостки, необходимо сделать дополнительное дренирование.

  Типы дренажных систем

В зависимости от конкретной ситуации домовладелец или строитель определяется с выбором дренажной системы. Существует несколько ее типов:

• Внутренний дренаж фундамента;
• Внешний дренаж фундамента;
• Дренаж отмостки;
• Подземная водосборная система всего участка.

Как правило, выбор делается в пользу дренирования фундамента, так как это более привычный способ

Однако с появлением новых технологий и материалов все чаще обращают внимание на дренирование отмостки. При этом оба варианта могут быть реализованы в комбинации с водоотводом всего участка, если есть необходимость

  В каких случаях необходим дренаж

Решение об устройстве дренажа актуально для тех случаев, когда:

• Участок и дом находятся в низкой части участка;
• Подземные воды проходят близко к поверхности;
• Земля на участке содержит преимущественно глину;
• Основание фундамента ниже уровня промерзания грунта;
• Отмостка выполнена из битого кирпича, камней или кусков плитки.

Если же на участке сухие почвы, дом построен на возвышении и оснащен водостоками, отводящими осадки к дренажным колодцам, обустройство дренажа скорее не имеет смысла.

  Особенности дренажной системы по периметру фундамента

Для эффективной работы системы дренирования, необходимо прокладывать ее вокруг фундамента. Единичные канавы или трубы лишь скопят воду в одном месте и не будут ее отводить.

При этом важно соблюдать технологию устройства – располагать трубы или траншеи под определенным углом, чтобы вода свободно отходила от дома. Кроме того, при устройстве глубинной дренажной системы особенно критично использовать правильные материалы, а также соблюдать принцип многослойности

Иначе система будет плохо работать, потребуется ее переустройство

Иначе система будет плохо работать, потребуется ее переустройство.

  Как работает дренажная система вокруг фундамента

Дренажная система скапливает в траншеи или подземные трубы (зависит от выбранного вида дренирования) лишнюю влагу. Далее, вода попадает в общую трубу или траншею, уклон которой позволяет вывести скопившуюся влагу за границы участка. Также допускается использование колодцев, которые накапливают воду и затем пропускают ее в землю через слой щебенки.

  Поверхностные дренажные системы для отмосток

Одним из вариантов устройства системы является поверхностный способ.

Такой способ дренирования подходит для участков с более-менее ровным ландшафтом, низким уровнем заболоченности и умеренной интенсивностью осадков, поскольку в большей степени лишь собирает и отводит талую и дождевую воду.

  Глубинный дренаж дорожки у фундамента

Для тех участков, где грунтовые воды проходят близко к поверхности земли, а почва содержит преимущественно глину, рекомендуется делать глубинный дренаж.

При этом система похожа на многослойный пирог за счет использования нескольких материалов в определенной последовательности.

  Типы дренирования

Существует два типа дренирования отмостки. Каждый из них предпочтителен при определенных условиях и особенностях самого участка, нюансах при постройке дома, его расположения.

Первый тип дренирования – кольцевой. Подразумевает прокладку гибкой трубы по периметру здания, при этом оба конца трубы сходятся к одному дренажному колодцу. Сам колодец размещают в низшей точке участка.

Второй тип дренирования – пристенный, является более эффективным, но и более дорогим вариантом. Его принцип состоит в том, что по углам дома устанавливаются четыре колодца, а не один, как в кольцевом дренировании.

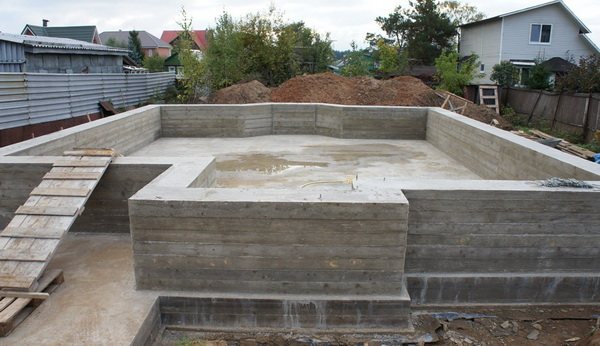

Устройство монолитной фундаментной плиты

Перед рытьем котлована для подушки нужно предварительно расчистить и выровнять участок под строительство. Самое простое решение – нанять бульдозер. После чего роется котлован, соответствующий будущей плите, по предварительно проведенным расчетам:

• Если с площадью плиты все понятно: это общая площадь постройки плюс отмостки, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от типа грунта и вида сооружения. Для определения характеристик почвы и местоположения прохождения грунтовых вод, этот показатель нам понадобится для выбора дренажной системы, заказываются геологические изыскания.
• Для легких строений типа бань или деревянных домов применяется незаглубленный фундамент, устройство фундаментной плиты под коттедж требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, при этом все поверхности тщательно выравниваются по строительному уровню. Это позволит избежать деформаций и разрушения в последующем. После того, как просчитаны параметры и вырыт котлован, имеет смысл высчитать количество необходимого материала.

Можно использовать калькулятор фундамента плиты.

Устройство дренажной системы своими руками

Если в проект дома, вопреки требованиям СНИП, не была включена дренажная система, и при строительстве здания никто не заметил этот серьезный просчет, есть возможность исправить ситуацию. На просторах Интернета можно легко найти проект пристенного дренажа фундамента. Фото и видеоматериалы помогут увидеть поэтапное устройство дренажа в исполнении опытных строителей. А люди, для которых проектирование подобных систем является работой, а не увлечением, с удовольствием расскажут обо всех возможных сложностях и нюансах.

Устройство пристенного дренажа начинается с подготовки места для укладки водоотводных труб – дренов

На данном этапе очень важно соблюсти необходимый для эффективного функционирования системы, уклон. Используя лазерный нивелир, необходимо провести промер участка и обозначить места перепада высот вешками. Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок

Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок

В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу

Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок. В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу.

Если используются дренажные трубы с установленными промышленным способом фильтрами из геотекстиля или кокосового волокна, укладку можно проводить прямо на песчаное ложе.

При использовании дренов без фильтров, на песчаное ложе укладывается полотнище из геотекстиля. Оно будет исполнять роль фильтра. На полотно укладывается слой мелкого гравия, основное предназначение которого состоит в увеличении фильтрующей поверхности дренажа. Далее укладывается труба водоотвода, причем очень важна ориентация перфорированных отверстий.

Они должны располагаться по правой и левой стороне трубы. Не перфорированная часть должна быть обращена в сторону песчаного ложа. Сверху уложенной дрены так же насыпается слой гравия толщиной три – пять сантиметров.

Выступающие края полотнища заворачиваются внахлест и фиксируются с помощью пластиковых стяжных лент, капронового шнура или нити, изготовленной из любого синтетического материала. Дело в том, что пластик и синтетика не поддается разрушающему влиянию влаги, в отличии от материалов органического происхождения.

Полученный рулет засыпается песком, который является одним из лучших вариантов грунта для обратной засыпки. К тому же, фильтрующие свойства песчаной подушки значительно увеличивают эффективность дренажной системы в целом.

Одним из важных условий долгого и безаварийного функционирования дренажной системы является хорошая проходимость перфорированных отверстий в дренажных трубах

Для соблюдения этого условия необходимо обращать особое внимание на плотность обвертки труб полотнищем геотекстиля и надежность фиксации

В местах соединения дренажных труб, по углам здания устраиваются смотровые, они же по совмещению сборные, колодцы. Основное их предназначение – визуальный осмотр, и при необходимости, очистка дренажной системы.

Смотровой колодец можно устроить самостоятельно, изготовив бетонную отливку, использовать пластиковые трубы большого диаметра, или воспользоваться пластиковыми колодцами заводского изготовления. Наиболее простой и дешевый вариант – пластиковые трубы. Наиболее функциональный – люки и колодцы заводского изготовления.

Если точка отвода воды расположена выше уровня откачного колодца, возникает необходимость в использовании дополнительного насосного оборудования.

При устройстве пристенного дренажа фундамента важно не забыть уложить слой утепляющего материала и сделать бетонную отмостку шириной не менее пятидесяти сантиметров от стены дома. Пристенный дренаж готов. Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пристенный дренаж готов. Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом.

https://profibrus.ru

Погружные и поверхностные насосы

Процесс монтажа

Технология устройства пластового дренажа под фундаментной плитой: поэтапная инструкция

При проведении монтажа дренажной системы важно обеспечить себя или представителей строительной компании достаточным количеством материалов. Например, песка или гравия должно с запасом хватить на выкладку слоя толщиной не менее 30 см

Важно не забывать и о том, что слой дренажа, как говорилось ранее, должен выходить за края фундамента постройки на 20-30 см.

Если говорить об этапах монтажа пластовой дренажной системы, то можно выделить три основных стадии процесса:

1. На месте будущей конструкции обустраивается котлован под фундамент глубиной 30 см;
2. На дно котлована выкладывается слой песка или смеси щебня и гравия;
3. По периметру углубления выкладываются гибкие трубы с рёбрами жёсткости, предназначенные для отведения лишней жидкости.

При выборе щебня для пластового фундамента следует отдавать предпочтение не известковому варианту, поскольку он даже с течением времени не разрушается под воздействием воды

Также при укладке щебня на дно котлована крайне важно его качественно утрамбовать. Это связано с тем, что осаживание материала из-за его неровной укладки может привести к последующему разрушению конструкции

Щебень выкладывается с уклоном в ту сторону, где в будущем планируется обустройство приёмных колодцев.

Приёмные колодцы представляют собой ёмкости для сбора лишней жидкости, устанавливаемые минимум в 1-3 метрах от фундамента конструкции. Для их установки выкапываются достаточно глубокие ямы, поскольку минимальное расстояние от точки входа водоотводной трубы в такой колодец до его дна должно составлять 1 метр. Для лучшего функционирования колодцев в них встраиваются специальные кольца, изготовленные из бетона или пластика, причём по окружности колодца оставляется пространство в 20-30 см

При обустройстве углубления для будущего колодца важно учитывать и толщину дополнительных колец

Перед непосредственным обустройством приёмного резервуара на его дно выкладывается слой щебня толщиной не менее 30 см, который также тщательно утрамбовывается. После этого устанавливается сам колодец, в него вкладываются кольца, а в них вводятся дренажные трубы. Оставшееся свободное пространство также заполняется щебнем.

Однако засыпку колодца лучше делать не слишком плотной. Взамен рекомендуется накрыть приёмник надёжной крышкой из водонепроницаемого материала

Это важно сделать для того, чтобы колодец и подходящие к нему трубы можно было при необходимости очистить, не устраивая при этом трудоёмкие работы по удалению твёрдой земли

Перфорированные трубы следует укладывать с наклоном в сторону центрального коллектора, для того чтобы дренажная система работала эффективно, и в ней не возникало засоров. И всё же значительный уклон необходим только для достаточно узких труб, диаметр которых не превышает 5-10 см. Более широкие трубы монтируются с меньшим уклоном.

При самостоятельном обустройстве системы пластового дренажа важно обратить внимание на наиболее распространённые ошибки, которые допускают частные застройщики. К таким проблемам относится:

К таким проблемам относится:

1. Использование геотекстиля в качестве фильтра для водоотводных труб. Такой материал имеет свойство заметно портиться со временем, из-за чего эффективность его работы снижается. В среднем разрушение геотекстиля происходит за несколько лет, однако на территориях с суглинистым или супесчаным грунтом оно может завершиться ещё быстрее.
2. Установка водоотводных труб дренажной системы без требуемого уклона. Помимо того, что уклон монтировать необходимо, для точного соблюдения этого уклона лучше всего использовать нивелир, поскольку строительный уровень в данном случае может оказаться недостаточно полезным.

Пластовый дренаж считается одним из самых эффективных способов отвести от территории грунтовые воды, а также влагу, образующуюся вследствие проникновения атмосферных осадков в грунт или почву. Иногда для более надёжного избавления местности от дождевых и талых вод пластовый дренаж используется в совокупности с другим типом систем поверхностного водоотвода, который выбирается владельцем частного дома или застройщиком.

Нередко вторым видом дренажных систем становится водосточная система, построенная по принципу ливневой канализации. Главное — помнить, что пластовый дренаж и ливнёвка не должны соединяться друг с другом. Неграмотная установка такой комплексной канализации приведёт к переувлажнению грунта и последующему разрушению фундамента конструкции.

Технология устройства пристенного дренажа

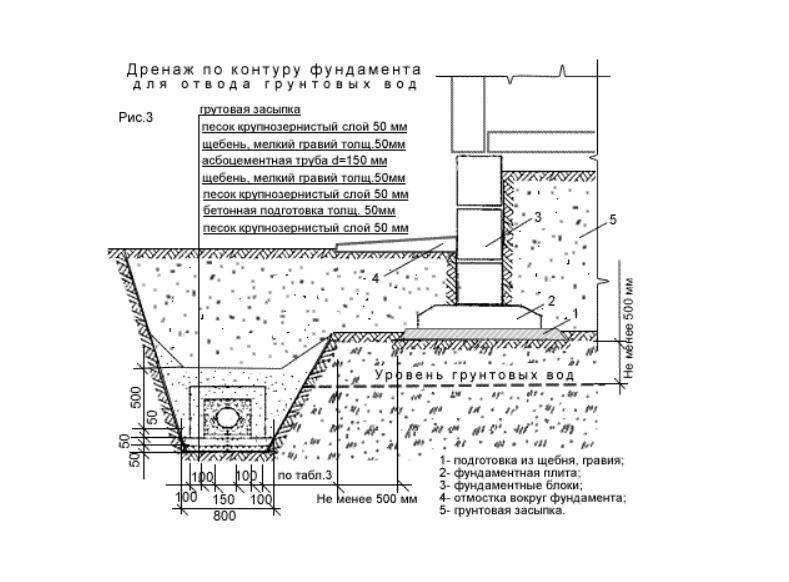

Схема линейного дренажа вокруг дома

Эта система наиболее распространена в частном домостроении. Она требуется практически для всех объектов, поскольку позволяет избежать неприятностей при сильных осадках и в весенний период, когда верхний слой почвы обильно увлажнен. Помимо приведенного выше СП, при прокладке необходимо руководствоваться также СНиП 3.07.03-85* и СНиП 3.05.05-84.

Пристенный дренаж можно сделать двумя способами, выбор между которыми зависит от типа фундамента:

• линейный (по СП эффективная глубина осушения до 4-5 м) по периметру отмостки для ленточных оснований;
• пластовый в уровне песчаной подушки под фундаментные плиты (по нормам должны включать также линейный тип).

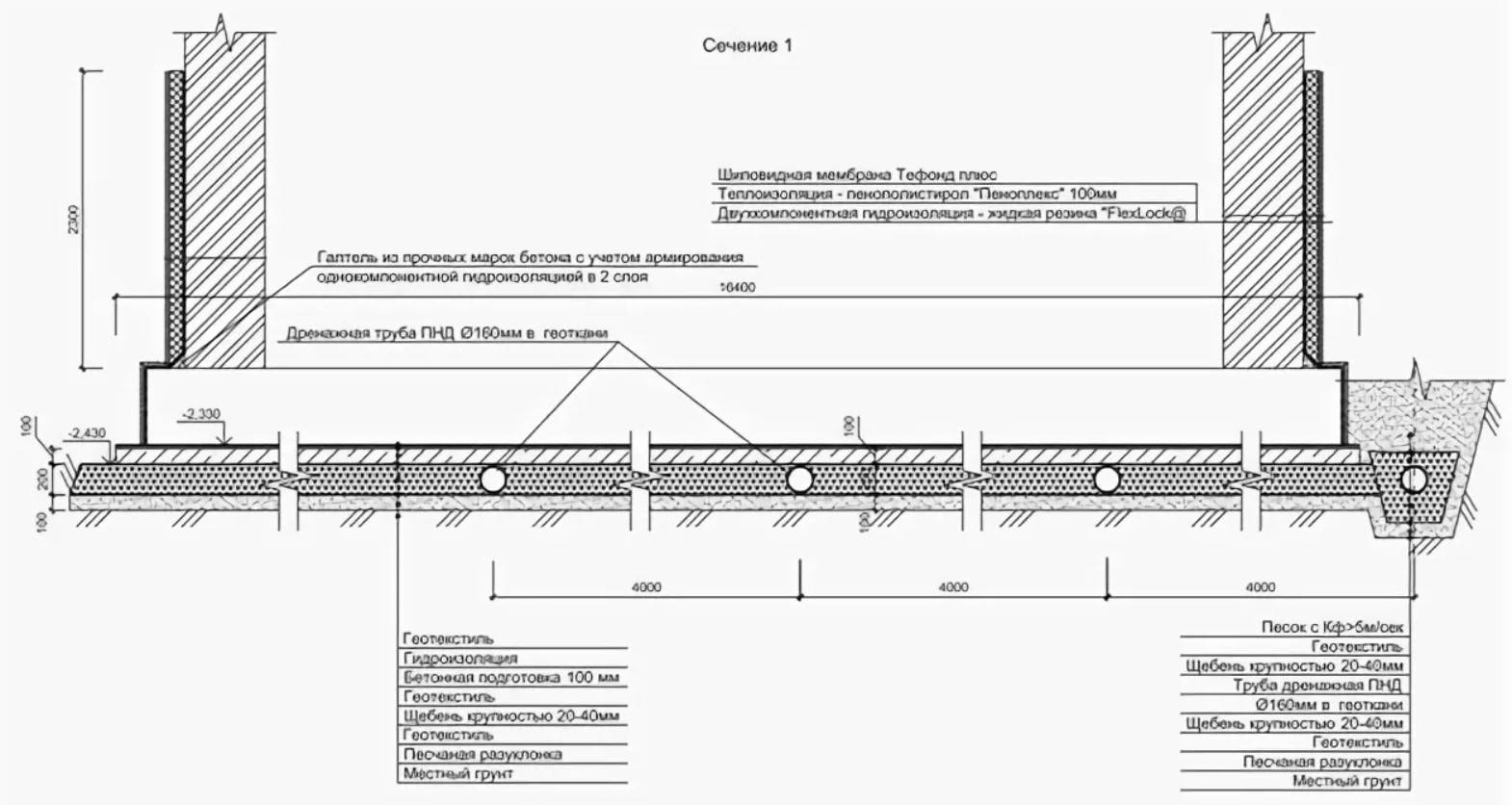

Пластовый дренаж под плитный фундамент.

Далее рассмотрена технология для наиболее распространенного линейного монтажа.

Требования к укладке

При проектировании дренажной системы необходимо учитывать требования к ее расположению:

• глубина закладки пристенного дренажа — 30-50 см ниже подошвы фундамента;
• уклон в сторону водосбора — 0,02 (на каждый метр 2 сантиметра);
• максимальное расстояние от наружной грани ленты фундамента — 1м.

Перед прокладкой труб определяют верхнюю и нижнюю точку системы. Сначала определяются с точкой сбора (нижней), от которой будет осуществляться отвод воды из дренажа. После определения этой точки, высчитывают отметку верхней с учетом длины труб и необходимого их уклона.

Материалы и инструменты

Чтобы выполнить работу понадобятся следующие инструменты:

• штыковая и совковая лопаты;
• кирка;
• электрический или пневматический перфоратор;
• строительный уровень и рулетка;
• тачка или тележка для транспортировки грунта;
• ручная трамбовка или виброплита.

Для обустройства дренажной системы также понадобятся материалы:

• трубы;
• щебень или гравий;
• песок;
• геотекстиль;
• полипропиленовая веревка.

Трубы для проведения водоотводных мероприятий согласно нормативным документам могут быть из асбестоцемента, керамики или пластика. Щебень следует выбирать с размером фракции (зерен) 20-40 мм. Песок применяют тот же, что и для обратной засыпки (среднезернистый или крупнозернистый).

Порядок выполнения работ

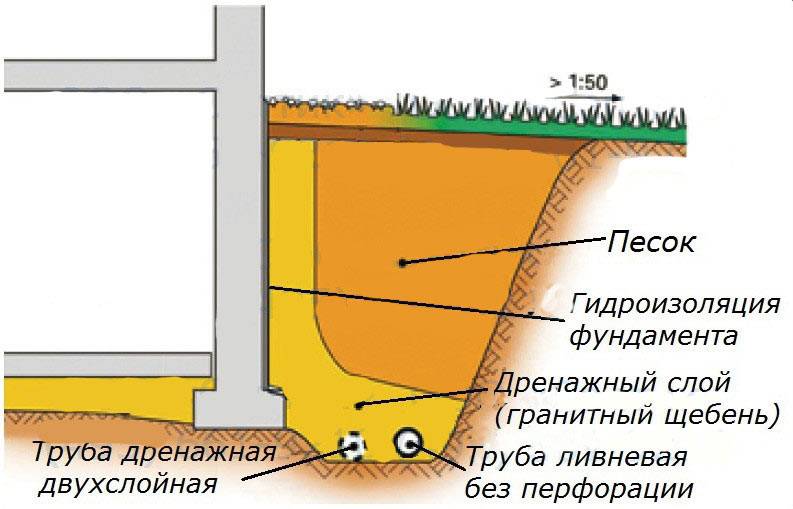

Схема пристенного дренажа фундамента.

Обустройство дренажа выполняют поэтапно:

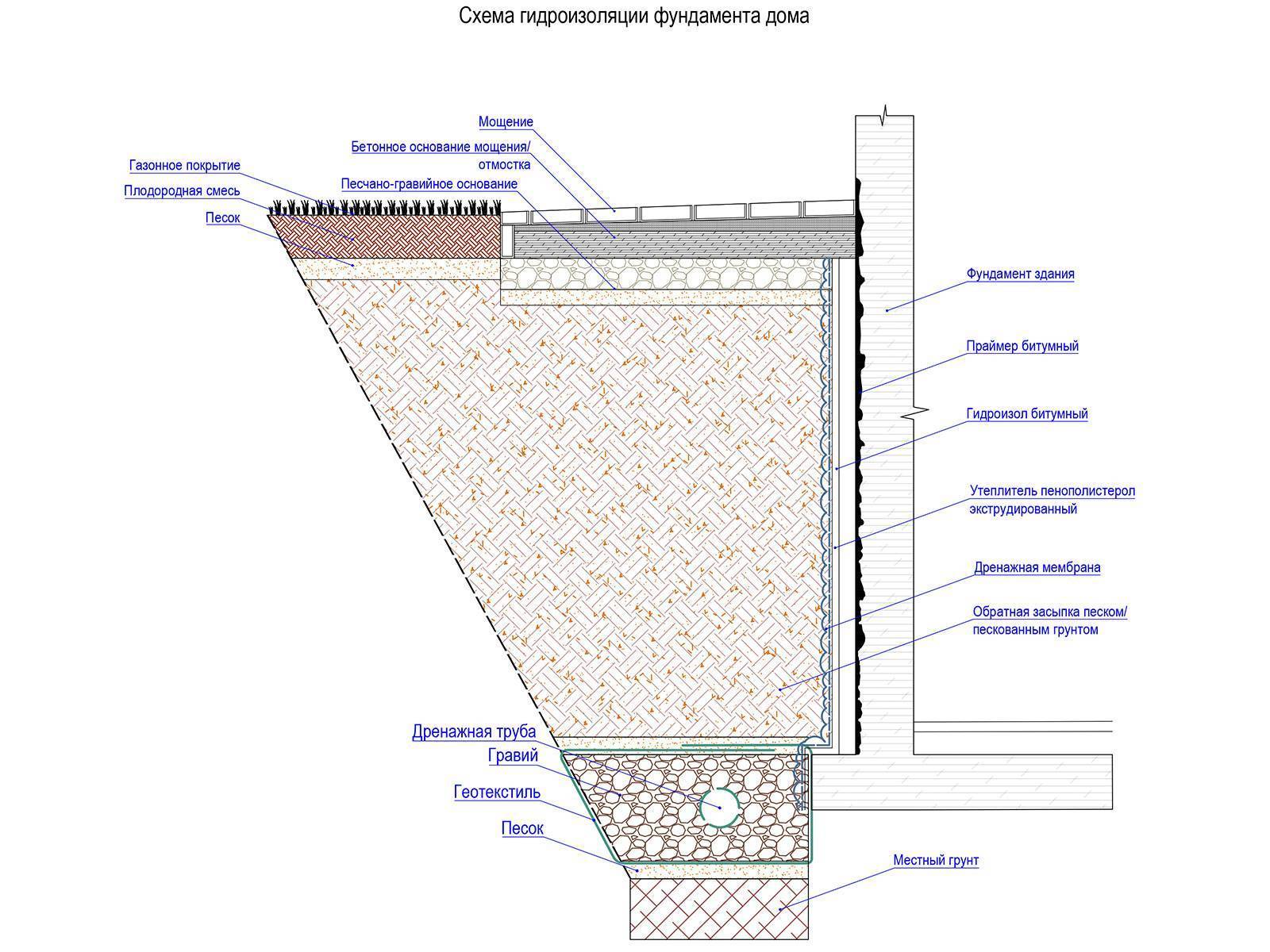

1. Гидроизоляция стен подвала. Чаще всего применяют мастику на основе битума. Наносят ее в несколько слоев , при необходимости армируют стекловолокном. Для фундаментов с глубиной заложения до 3 м достаточно гидроизоляции с общей толщиной 2 мм, для более глубокого заложения суммарную толщину слоев битума увеличивают до 4 мм.
2. Отрывка траншеи под трубы с учетом требований к расположению.
3. На дне траншеи укладывается подушка из песка, поверх которой расстилают геотекстиль. Ширина полотна должна быть такой, чтобы можно было обернуть трубу без зазоров.
4. На геотекстиль укладывается слой щебеня толщиной 10 см ( или гравия), поверх щебня укладывается трубы с необходимым уклоном для самотечной работы системы.
5. Трубы соединяются. На каждом повороте предусматривают вертикальный участок трубы (смотровой колодец) с крышкой. Это требуется для проверки и промывки труб.
6. Поверх труб засыпается щебень или гравий, толщина слоя 15-20 см. Сыпучий материал оборачивается геотекстилем с нахлестом.
7. Выполняют обратную засыпку песком с послойным трамбованием. Уплотнение можно выполнять виброплитой или ручной трамбовкой с увлажнением.

Несколько советов

Для грамотного проведения работ необходимо учесть:

• дренажные отверстия в трубах должны быть меньше, чем минимальные размеры частиц щебня или гравия;
• после оборачивание геотекстилем его дополнительно фиксируют полипропиленовой веревкой, куски веревки нужно заложить под геотекстиль заранее;
• при большом числе поворотов нормами разрешается предусматривать смотровые колодцы через один;
• при самостоятельном строительстве можно не выполнять гидравлические расчеты, а диаметр дренажных труб выбирать в пределах 110-200 мм;
• слив воды из дренажного колодца (коллектора) можно выполнять в ливневую канализацию или на открытый участок после фильтрации через слой щебня (гравия).

При внимательном подходе к дренажу на стадии строительства он не доставит проблем при эксплуатации и прослужит десятки лет.

Чтобы сделать качественный фундамент, нужно подбирать соответствующие строительные материалы. Тут вы найдете качественный  геотекстиль для вашего фундамента, а также много другого строительного материала по выгодным ценам.

Дренаж фундамента

Практически всегда при сооружении нового дома перед строителями встаёт вопрос: как бороться с грунтовыми водами и обильными осадками? Устройство дренажной системы – это одно из основных оградительных мероприятий, которые защищают целостность конструкции на долгие годы от подтопления подземными и наземными водами, и представляет собой систему водоканалов. Система может быть разной, и зависит от:

• Уровня грунтовых вод.
• Качества грунта.
• Рельефа местности.

Разновидности дренажной системы

Весь дренаж можно разделить на закрытую и открытую систему. В свою очередь к закрытой системе можно отнести пристенную и кольцевую систему, также ещё имеется ливневая канализация. Открытая система дренажа выглядит как ров, вырытый в земле вокруг всего частного участка, или сада, в который собирается вся вода, то есть в этот дренаж стекается подземная вода и осадки. Закрытая система дренажа выполняется двумя способами: та же траншея или ров, которую заполняют щебнем, или же по траншее прокладывается система труб, которая засыпается почвой.

Исходные материалы

Для открытого дренажа кроме лопаты ничего не надо, но за таким видом дренажа необходим постоянный уход. В закрытой системе используются специальные трубы, в которые и происходит сбор подземных вод и вывод её или за пределы участка, или в ливневый колодец.

Вся дренажная система по всем правилам должна устанавливаться одновременно со строительством фундамента.

Для монтажа дренажа должна использоваться двухслойная дренажная труба. В том случае, если использовались в монтаже трубы длиной 6, или другой длины, то для соединения этих отрезков необходимо иметь в наличие соединительные муфты. При кольцевом дренаже для монтажа системы используются перфорированная труба.

Монтаж системы

Для того чтобы приступить к началу прокладки дренажа фундамента сначала надо определиться с типом почвы на участке и выяснить глубину подземных вод. Если же в доме имеется подвал, стоит провести небольшие расчёты, по которым необходимо определить глубину и расстояние дренажа от нижней части подвала. При правильном расчёте любой подвал останется всегда сухим.

На дно траншеи, куда будет укладываться труба, предварительно укладывается материал, который в свою очередь будет выполнять фильтрующую функцию: не будет пропускать глинистую взвесь. Сверху на материал укладывается мытый гравий, с фракцией на более 20 мм, слой этого материала должен быть не менее 15 см. Также обязательно надо следить за уклоном, который должен составлять 3 см на 10 погонных метров. При отсутствии уклона вода не будет уходить и останется вся в системе.

Уже на гравий укладывается дренажная труба, которую следует тем же гравием присыпать, это помогает зафиксировать систему на месте. После этого снова укладывается нетканый материал (геотекстиль), который будет служить защитой от заиливания системы. Затем сверху материала укладывается слой крупнозернистого песка. И в конце всего процесса укладывается слой плодородной почвы, которая может иметь толщину до 0,8 метров. Эта мера позволит использовать участок земли, на нем можно высаживать плодородные кустарники, которые имеют не глубокую корневую систему.

Для каждой ситуации свой тип дренажа

Для того чтобы можно было пользовать огородом или садом, который во время паводком и ливней превращается в сплошную грязь нужно вокруг участка вырыть открытый дренаж. Если дом строится с подвалом, то целесообразно монтировать пристенный дренаж. В том случае, когда здание не будет иметь подземных построек, подойдёт кольцевая дренажная система. Также не стоит забывать об установке ливневой системы, которая поможет справиться с сильными осадками и значительно облегчит нагрузку на дренажную систему.

Наличие грунтовых вод и отсутствие дренажной системы фундамента, даёт мало шансов зданиям. Влага, которая попадает в фундамент, может при любых морозах испортить целостность монолитного сооружения, что неизбежно приведёт разрушению всей постройки.

Список необходимых материалов

К трубам, предназначенным для пластового дренажа, не предъявляется серьёзных требований, поэтому для монтажа системы водоотвода можно выбирать любые варианты в необходимой ценовой категории. Однако, если следовать рекомендациям специалистов, лучше всего брать перфорированные магистрали, изготовленные из полимерного или композитного материала.

Наиболее качественные колодцы для пластового дренажа – это бетонные или пластиковые варианты, хотя и это требование не является принципиальным. Нередко владельцы загородных домов делают выбор в пользу колодцев, выложенных из кирпича

Причём важно, чтобы кирпич был изготовлен из керамики, а не, например, из силикатов. Самым бюджетным вариантом считается использование для создания колодцев свёрнутого в трубку куска резины, а также любых других водонепроницаемых материалов

Как было сказано выше, геотекстиль не рекомендуется использовать в приёмных колодцах в качестве фильтрующего материала. Однако он отлично проявляет свои свойства между слоями двухслойной дренажной системы.

Для геотекстиля характерны следующие полезные свойства:

• Устойчивость к перепадам температур, а также к воздействию низких температур;
• Отсутствие реакции на повышенную влажность и, как следствие, склонности к гниению и разложению;
• Способность пропускать влагу и при этом задерживать частицы грунта.

Благодаря своим положительным характеристикам, геотекстиль используется в качестве прослойки между песком и засыпкой из щебня. Это помогает повысить эффективность работы дренажной системы в несколько раз.

Для того чтобы система пластового дренажа функционировала хорошо на протяжении долгого времени, важно обеспечить правильные условия её эксплуатации. Во-первых, между фундаментом постройки и приёмным колодцем над дренажной трубой не допускается проезд любой техники или установка тяжёлых конструкций

Лучшим решением станет обустройство над водоотводной трубой небольшой клумбы или газона.

Во-вторых, необходимо ухаживать за самой дренажной системой, а именно раз в 2-3 года промывать водосточные трубы под большим напором воды. Это необходимо для предотвращения засорений труб, каналов и колодцев, составляющих пластовый дренаж. Ликвидацию засора, если он всё же образовался, лучше всего будет доверить специалистам, снаряжённым специальным оборудованием.

Проектирование поверхностного дренажа вокруг дома

Не сложно устанавливать поверхностный дренаж вокруг дома с отмосткой своими руками. Но желательно воспользоваться консультацией и советом специалистов, как делать дренаж в отмостку вокруг дома. Каждый участок отличается ландшафтом и требует индивидуального подхода.

Чтобы качественно выполнить дренаж вокруг фундамента специалисты пользуются:

• информацией о гидрогеологических и геологических особенностях территории;
• сведениями о состоянии грунта;
• планом с нанесенными контурами построек, имеющихся на участке;
• схемой с указанием глубины фундамента здания в разрезе;
• топографической картой рельефа участка с уклонами, возвышенностями и перепадами.

На основании полученной информации разрабатывается детальная схема дренажа мелкозаглубленного фундамента или других оснований. Проектируя дренаж мелкозаглубленного ленточного фундамента, обязательно учитывается почвенный состав: песок, глина, суглинки. Для каждого варианта требуется правильный выбор материала фильтрации:

• в песчаном слое применяется геотекстиль и щебеночная засыпка;
• в глинистом не задействуется фильтрующий материал, выполняется засыпка щебеночным слоем толщиной 20 см;
• в суглинистом обустраивается фильтрация из геотекстиля.

Строительство глубинного дренажа: материалы и порядок работ

Пошаговая инструкция по проведению работ

Какой фундамент не требовал бы защиты, монтаж проводится по определенному алгоритму, с учетом выполнения основных операций.

Подготовительные работы

Для этого требуется проводить работу с учетом некоторых правил и в определенной последовательности:

• по периметру здания откапывается фундамент, который требуется очистить от старой гидроизоляции. Ширина траншеи должна превышать диаметр труб не менее чем на 200 мм. Угол уклона к основному колодцу не должен превышать 80. На углах делается небольшое расширение для установки поворотного колодца;
• теперь требуется просушить блоки с помощью строительного фена, тепловой пушки. При работе летом, его можно оставить на несколько часов для просушивания;
• после высыхания поверхностей наносится слой гидроизоляции. Лучшим решением будет использование битумной мастики.

Для разных фундаментов требуется различные схемы подготовки. Для дома на мелкозаглубленном фундаменте потребуется изготовление траншеи не глубже основных блоков. На углах здания оборудуются колодцы, в которых будут находиться емкости для воды.

Если близко грунтовые воды и дом построен на свайном фундаменте, потребуется выкопать траншею на расстоянии не менее 3 метров от свай, на дно делается песчанно – гравийная отсыпка. Гравий можно заменить отходами кирпича. После уплотнения отсыпки можно приступать к выполнению основного этапа работ.

Для обустройства защиты ленточного фундамента потребуется выкопать траншею глубже основания здания. Затем работы ведутся аналогично. Такая защита не позволит воде просочится к фундаменту. В любом случае перед изготовлением отсыпки песком и гравием в траншею, укладывается геотекстиль, а затем делается подушка под перфорированные трубы.

Выполнение основного этапа работ

Для того чтобы защитить фундамент, нужен надежный и качественно изготовленный дренаж. Поэтому к работе следует относиться ответственно. Проводя осушение дома своими руками, следует подготовить инструмент и материалы к работе. Для этого понадобится:

• определенное количество специальных дренажных труб диаметром не более 300 мм. Их количество зависит от габаритов частного дома. Такие изделия выпускаются из различных материалов, с полной и частичной перфорацией.

  Совет! Готовые трубы потребуют значительных затрат. Решить эту проблему поможет покупка простых труб ПВХ и сверление в них отверстий по образцу.

• по желанию можно применить бой кирпича, оставшийся после строительства или готовый щебень.
• песок для подушки;
• для изготовления поглотительного колодца можно использовать простую бочку, лучше пластиковую. Лучше использовать бочку большого объема, но это потребует копки большей ямы;
• потребуется приобрести колодцы для выполнения поворотов трубопровода;
• хомуты для монтажа трубопровода;
• полотно геотекстиля.

Дренаж фундамента своими руками проходит в несколько этапов:

• на сделанный слой геотекстиля и песчанно – гравийной подушки монтируются дренажные трубы. Они скрепляются между собой специальными медными хомутами.
• на углах поворотов устанавливаются поворотные колодцы. С их помощью в дальнейшем будет производится прочищение труб от засоров;
• затем трубопровод необходимо отвести к большому поглотительному колодцу. Высота его не менее 700 мм, но эта величина зависит от приобретенной бочки. По всему периметру подготовленной ямы укладывается геотекстиль, затем выполняется отсыпка и монтируется бочка. Предварительно в стенках, которой следует просверлить отверстия с шагом около 80 мм. В бочке, по разметке следует сделать отверстие под дренажную трубу;
• трубопровод окончательно монтируют к поворотным колодцам и выводят к поглотительному устройству;
• Аккуратно засыпаем трубопровод и зазоры между стенок колодцев смесью песка и щебня. Отсыпку делать так, чтобы полотнища геотекстиля надежно соединились между собой с большими нахлестами.
• далее используется следующая схема работы. Завернув полотнища материала, укладываем поверх него ветки растения. Они послужат как защита от поломки при закапывании траншеи и увеличат жесткость конструкции;
• полностью засыпаем грунтом траншеи и пустоты между стенками колодцев.

Теперь требуется установить в поглотительный колодец водяной насос. С его помощью производится выкачка воды. На этом процесс установки дренажной системы для дома окончен. Для большей наглядности как сделать защитную систему своими руками, можно посмотреть видеоролики в интернете.
