Народные изобретатели создают системы для сбора дождевой воды с гаража, на дачах, используя самые простые подручные средства.
Мужчины, например, любят работать в гараже не отвлекаясь на мелочи. И чтобы не морочить голову с доставкой воды, некоторые умельцы проводят систему для сбора воды буквально себе под руки. Вода стекает с крыши по желобу, попадает по пластиковым трубам внутрь помещения.
На трубах установлен обычный фильтр для очистки, какие применяют дома перед кранами с питьевой водой. И после него очищенная вода попадает в герметично закрытую ёмкость для хранения.
Чтобы не допустить перелива, дополнительно снабжают бочку трубами, которые позволяют вытекать лишней воде на улицу.
Виды
Трубы, из которых состоит дренажная конструкция, называются дренами. Их прокладывают на глубине ниже самого фундамента под уклоном, чтобы вода стекала самостоятельно.
Существует несколько типов дренажной системы, которые применяются для защиты свайного фундамента.
Пристенный
Его главным отличием является близкое расположение к стенам основания дома. Такая конструкция закладывается в глинистых и суглинистых грунтах и при слоистых почвах. Преимущество пристенной дренажной системы заключается в защите подвальных помещений, погребов или цокольных этажей от подтоплений и негативного воздействия влаги.
Такое расположение дренажных труб снимает с основания дома гидростатическое и механическое давление, предотвращая проникновение влаги в структуру постройки. В процессе строительства вокруг фундамента прокладываются дренажные трубы, которые присоединяются к инспекционному (смотровому) колодцу.
Его смысл заключается в быстром получении доступа к дренажной системе в случае необходимости её прочистки или ремонта. Вода, проходя по дренажным трубам, попадает в сборный колодец – это конечная и самая нижняя точка всей системы, из которой вода выходит за пределы участка.
Кольцевой
Кольцевая система дренирования закладывается преимущественно в песчаных грунтах. Отличие данной системы от предыдущей заключается в удалённом расположении дренов.
ОБРАТИТЕ ВНИМАНИЕ! Проложив трубы на расстоянии 1,5-3 метра от фундамента дома, инженеры подводят их к инспекционному, а затем – к сборному колодцу или общей ливневой канализации
Поверхностный или траншейный
Он представляет собой систему небольших траншей вокруг строения, которые направлены в сторону водоприёмника.
Примером такого дренажа служат небольшие траншеи в городах, которые расположены между тротуаром и проезжей частью.
По таким канавам лишняя вода может беспрепятственно покидать участок, не разрушая фундамент и не размывая грунт.
Вертикальный
Прочная и надёжная система вертикального дренирования направлена на понижение уровня грунтовых вод с помощью водосборных скважин, насосов и водопроводящей сети. Вертикально установленная панель оборудована фильтрующим материалом.
Такая система надёжно защищает стены фундамента от переувлажнения. Фильтрующая часть конструкции располагается в водоносном пласте грунта.
Специальные насосы удаляют воду из грунта, поставляя её за пределы участка.
Что такое дренаж
Как сделать мягкий дренаж
Отказываться от использования перфорированных дренажных труб в системе водоотведения приходится по разным причинам. Самая распространённая – незначительное содержание воды в почве. В этом случае объёмный сток попросту не нужен.
Иногда планировка или рельеф местности просто не позволяют выдержать прямую линию даже на коротком участке траншеи. Нехватка денежных средств также может заставить упростить водоотвод.
Щебёночный дренаж участка в строительной практике – явление не особенно редкое. За счёт отсутствия труб стоимость такой системы водоотведения снижается. Её устройство намного проще: достаточно проследить только за правильным уклоном самих траншей, выравнивать трубы уже не приходится.
Дренаж из щебня без труб можно устроить двумя способами:
Выбор способа зависит от конкретной ситуации: финансовой стороны, типа почвы, скорости, с которой необходимо выполнить дренажную систему, и множества других факторов.
А можно ли обойтись без щебня?
Таким вопросом владельцы земельных участков задаются довольно часто. Обычно это случается по двум причинам. Сама цена щебня, особенно на пике строительного сезона, может быть довольно высокой. Доставка материала в труднодоступные и/или отдалённые районы – ещё один финансовый Эверест для многих.
Можно ли устроить дренаж без щебня и гравия? Ответ на этот вопрос – положительный. Но если совсем без дренажа обойтись нереально, то придётся позаботиться об альтернативах.
Одна из них – это дренажные трубы без щебня. Но просто так зарыть трубы в землю не получится. Специальные отверстия для стока воды засорятся практически сразу, и вместо дренажной системы получится её отсутствие. Для исключения такой ситуации трубы обязательно должны быть обёрнуты геотекстилем.
Такой вариант позволяет создать временную систему водоотвода. Прослужит она относительно недолго в сравнении с щебёночным, но на какое-то время «водяная» проблема будет решена.
Существует и другая альтернатива – дренажная система без щебня и труб из подручных материалов.
- Засыпной. Траншеи заполняются битым кирпичом, осколками бетона, кусками застывшего цементного раствора, вынутыми из земли камнями. Без геотекстиля такая система очень быстро заиливается, с применением геоткани процесс засорения стока замедляется.
- Дренаж из пластиковых бутылок. Если на вашем участке или у соседей такого «добра» достаточно, его действительно можно использовать для отвода воды. В подготовленные траншеи нужно продольно уложить крупные бутылки с завёрнутыми крышками. Сверху сначала положить дёрн, снятый при копке траншей, и только потом – слой земли. Дренаж происходит в пространстве между бутылками.
- Фашинный. Для его устройства потребуется длинный хворост, связанный в пучки диаметром около 30 см. Это и есть фашины. Их удобно делать на козлах, для вязки лучше использовать проволоку или капроновые шнуры. Самые длинные элементы помещаются в центр пучка, короткие – по краям.
- Жердяной. При таком способе в готовые траншеи сначала устанавливают палочки-распорки, а на них укладывают достаточно длинные сучья, стволы молодых деревьев. Лучше брать хвойные породы, они более устойчивы к неизбежному размоканию. Весь материал нужно очищать от коры.
- Из досок. Даже такая система дренажа возможна. Для её устройства подходящие доски укладывают в траншею так, чтобы в сечении получился треугольник вершиной вниз. Если под рукой имеется мох, рекомендуется уложить его на дощатый слой перед засыпкой грунта. Такая прослойка отлично выполнит фильтрующую роль.
У подобных систем водоотведения совершенно непредсказуемый срок службы, который зависит от качества почвы, её уровня влажности и исходного состояния самих материалов. Зато они почти не требуют финансовых затрат и относительно просты в исполнении.
Если по каким-то причинам вы не можете устроить на своём участке стандартную дренажную систему с трубами и щебнем, выбирайте подходящий альтернативный вариант. Главное, чтобы цель была достигнута.
Пристенный дренаж вокруг дома: функции, виды, выбор технологии, материалы
Грунтовые воды, проходящие в непосредственной близости к поверхности земли, зачастую могут нанести много вреда строениям, находящимся на участке. Дренажная система осуществляет отвод грунтовых вод от фундамента, а также той влаги, которая просачивается с поверхности участка.
Дренаж вокруг дома позволяет увеличить срок службы постройки. Как правило, состоит система из труб, приемных и смотровых колодцев, а также песчано-гравийной отсыпки. Рассмотрим подробнее функции и устройство дренажа вокруг дома, как правильно его изготовить и какой из вариантов выбрать.
Функции дренажа
Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки и гидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.
Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.
https://www.youtube.com/watch?v=DloSGrkFtYA
Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.
В каких случаях изготовление системы обязательно:
- Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
- При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
- При строительстве на болотистой почве.
Виды дренажных систем
Основное разделение систем отведения влаги от участка, происходит в зависимости от того, на какую глубину они устанавливаются. Соответственно, пристенный дренаж фундамента может быть глубинный и поверхностный.
Глубинный монтируется в зависимости от уровня прохождения грунтовых вод либо отталкиваясь от того, на какую глубину необходимо осушить почву, но строго ниже глубины промерзания почвы.
Поверхностный предназначен для сбора сточных или ливневых вод. Поверхностный дренаж очень часто применяют для защиты ленточного фундамента и монтируют его по всему периметру отмостки. Таким образом, во время дождя капли воды, стекая по стене, а потом по отмостке, попадают в поверхностную систему дренажа и удаляются с участка. Это значительно снижает количество влаги, проникающей под отмостку к фундаменту постройки.
Оба этих варианта могут быть кольцевыми — иметь замкнутую систему, которая опоясывает периметр здания. Глубинная система может также укладываться радиально под всей плоскостью постройки.
Еще один вид системы отведения влаги от фундамента, это пластовый дренаж фундамента дома. Применяется в основном при строительстве сооружений, имеющих в основе плитный фундамент. Например,этот вид можно применять при строительстве фундамента типа «шведская плита». Делается дренаж ниже уровня фундамента.
Суть метода заключается в создании специальной песчано-гравийной подушки непосредственно под плитой и укладки в нее дренажных труб. Таким образом влага, перемещаясь под плитой, попадает в трубу, откуда и выводиться в сливной колодец.
Выбор оптимальной системы отвода грунтовых вод от фундамента
Выбрать какое дренажное устройство подойдет для конкретного участка не сложно, но для этого необходимо знать и учитывать особенности почвы. Если почва сухая и грунтовые воды протекают на большой глубине и не способны просачиваться через грунт, то для защиты фундамента достаточно использовать поверхностный дренаж. В противном случае одна поверхностная система защитит недостаточно, необходимо дополнительно устанавливать глубинную.
С выбором основных характеристик глубинной системы все гораздо сложнее, т. к. для того чтобы определить оптимальную глубину, на которую её необходимо укладывать, нужно провести множество замеров. Для этого бурятся проверочные скважины, которые и позволяют узнать расстояние, на котором протекают подземные воды, и проверить из каких слоев состоит грунт, его влажность по всему периметру будущей постройки.
Когда необходимо обустройство дренажа вокруг дома своими руками
Поборники тщательного осушения почвы вокруг построек заявляют о необходимости оборудовать дренаж вокруг едва ли не каждого частного дома, делая исключения разве что для зданий, расположенных на возвышенных участках с сухими почвами вокруг.
Как правило, обеспокоенность в вопросе, как делается дренаж вокруг дома, проявляют при постройке. Дренаж дома предусматривает отведение от него возможно большего объема накапливающихся в почве вод на значительное расстояние в том случае, если местность характеризуется преобладанием глинистых грунтов. В таких случаях впитывание влаги происходит слишком медленно, подвергая разрушающему воздействию гидроизоляционную защиту фундамента и стены.
Представляется необходимым проведение в той или иной форме работ по дренированию дома, если:
- подвальные помещения подвергаются воздействию вследствие близости расположения уровня грунтовых вод или в них проникает избыточное количество влаги вследствие обильных осадков или паводков;
- здание расположено на глинистых почвах в низине;
- при высоком уровне осадков происходит заболачивание почвы;
- наличествуют водонепроницаемые покрытия, препятствующие скорейшему прохождению воды в почву;
- требуется устранить неровности рельефа, срезав бугры и обеспечив отвод застаивающейся в ямах воды.
Если грунтовые воды залегают близко, а участок расположен в низине, то дренаж будет нужен независимо от типа почвы
Сколько стоит устройство дренажа под ключ

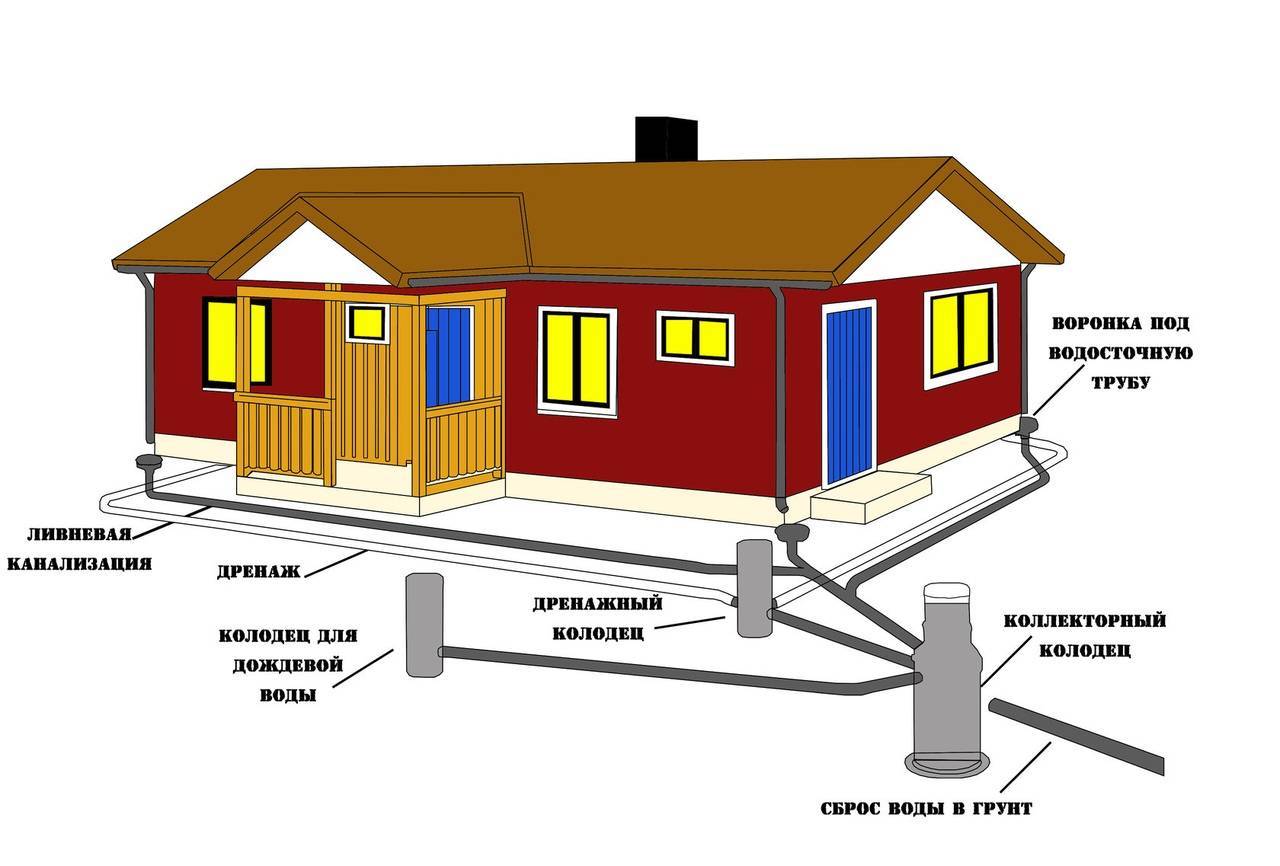

Назначение дренажой системы вокруг дома
Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.
Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.
- Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
- Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
- Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
- Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.
Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.
Особенности закрытого варианта
Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.
В ходе работ могут понадобиться:
- бечевка для разметки и маркировки положения коммуникаций;
- строительный уровень и отвес, чтобы контролировать уклон труб;
- штыковая и совковая лопата;
- инструмент для трамбовки грунта;
- ведро и/или тачка для транспортировки ненужной земли;
- рулетка для выполнения измерений;
- ножовка по металлу и т. п.
Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.
Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.
В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций
Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.
Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.
При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.
После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

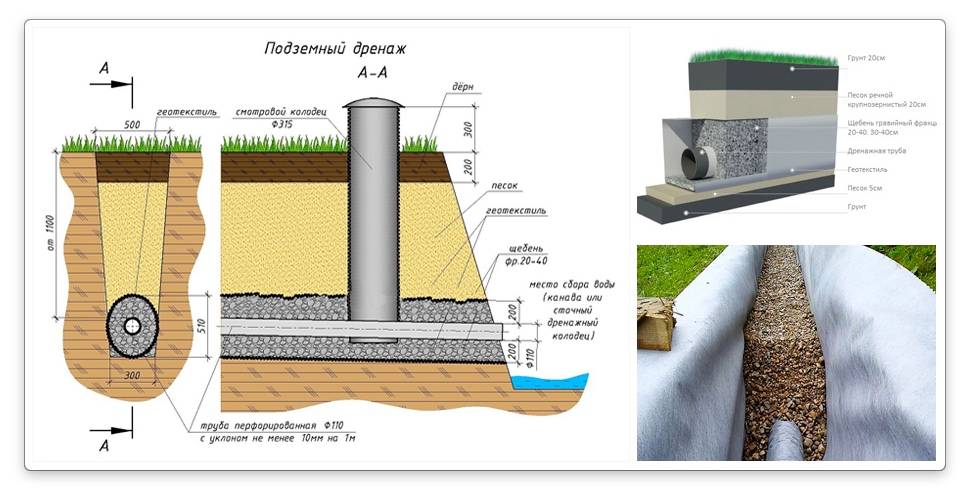

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)
Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.
После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.
Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.
В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками
Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.
Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.
Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

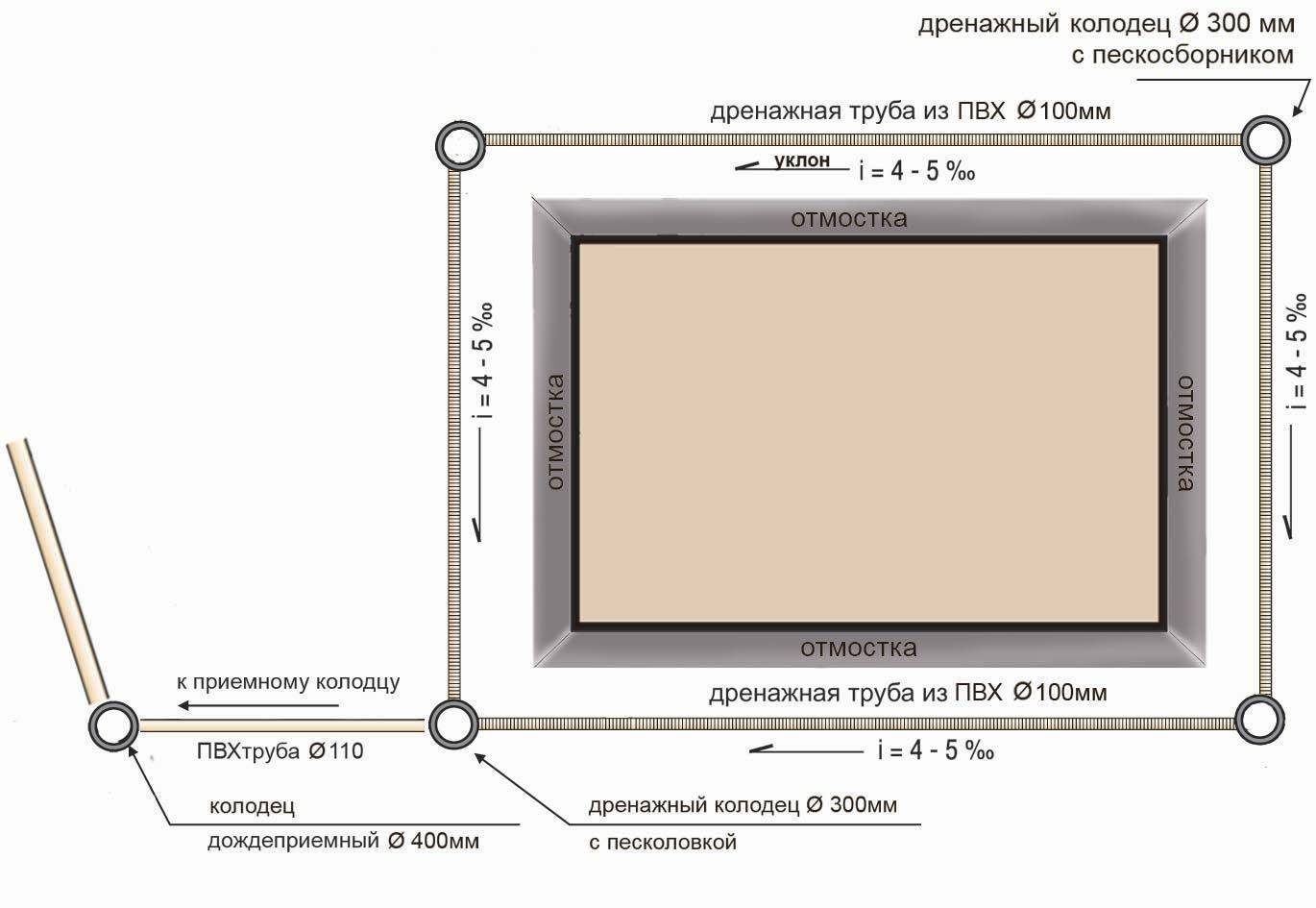

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.
Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.
Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.
Как проложить трубы

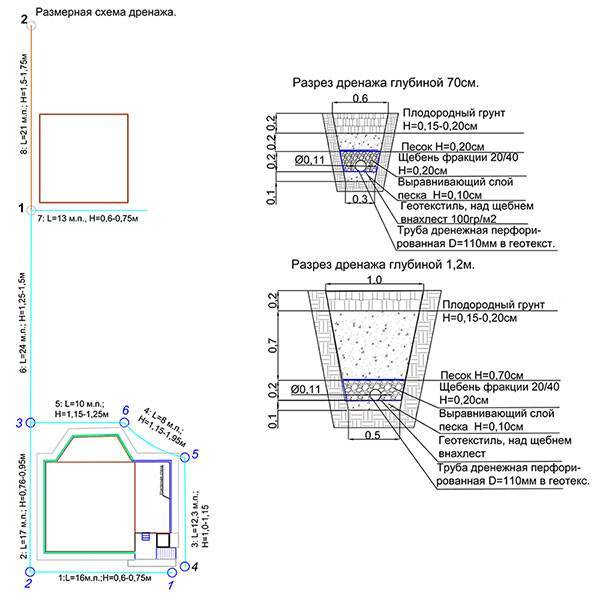

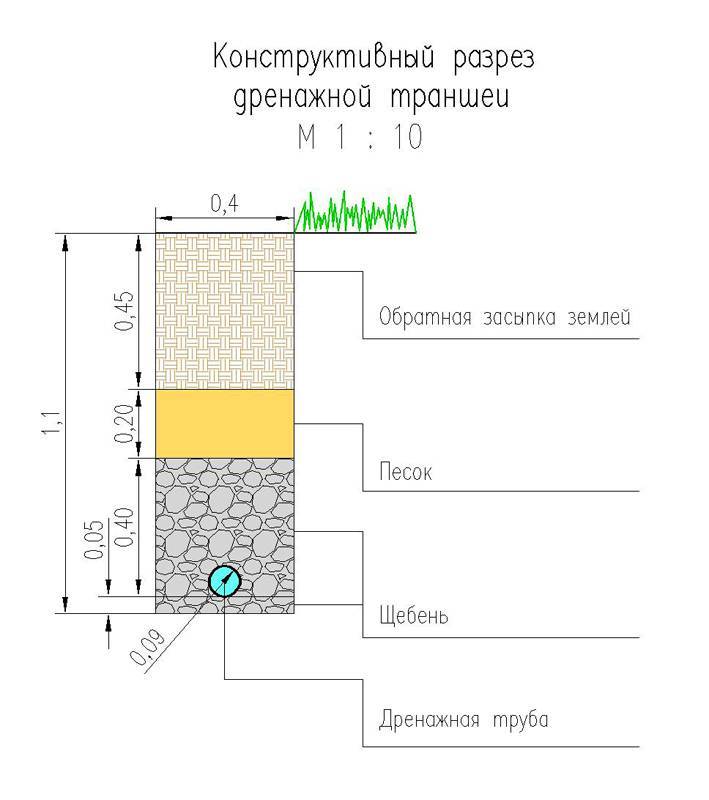

Для укладки трубы, в соответствии с планом, роются траншеи около 50 см шириной, и 50-70 см глубиной.
Канавы, обязательно должны быть под уклоном, который рассчитывается с помощью нивелира.
- Дно канавы трамбуют.
- Затем укладывают биоткань, с запасом для каждой стороны, чтобы ею потом можно было с нахлестом обернуть трубы.
При прокладке дренажной трубы, желательно, ее обмотать по всей длине, специальной водопроницаемой обмоткой. Это предупредит попадание в трубу мусора и забиванию перфорированных отверстий.
Далее дренажная система засыпается слоем щебня крупной фракции. Это и есть основа дренажа – через пустоты между щебенкой, влага будет просачиваться внутрь трубы. Слой щебня не трамбуют.
Все это заворачивается в слой биоткани. Если труба располагается на глубине, не более 30 см от поверхности, сверху насыпается монтажный слой песка, на который можно будет производить мощение.
Если глубже 30 см – систему засыпают плодородным слоем почвы. Ни в коем случае, нельзя засыпать дрену глиной, или супесью, которые не пропускают влагу, и могут свести функциональность дренажа к нулю.
Виды дренажных систем
В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.
Поверхностный дренаж
К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.
Существует два вида поверхностного устройства дренажа: линейный и точечный.
Линейный дренаж
Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.
Точечный дренаж
Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.
По способу устройства дренаж может быть открытым и закрытым
Открытый дренаж
Система траншей, желобов, водостоков или водосборных лотков.
Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.
Принцип устройства открытой дренажной системы
Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.
Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.
Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.
Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.
Открытый дренаж вокруг дома
Закрытый дренаж
Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.
Закрытый дренаж вокруг дома
Засыпной дренаж – система засыпанных траншей
Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.
Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.
выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
на дно траншеи укладывается геотекстиль;
траншея засыпается гравием, щебнем и т.п.;
сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.
Засыпной дренаж
Глубинный дренаж
Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.
Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
Монтаж дренажа
Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.
Изготовление пристенного дренажа
Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.
Для этого проводятся такие работы:
- Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
- На подсохшую поверхность наносится битумная мастика.
- На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
- На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.
На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям
Подготовка фундамента закончена. Далее выполняются основные работы:
- монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
- при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
- дно траншей засыпается слоем песка не менее 5 см;
- на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
- создается гравийная засыпка, имеющая толщину порядка 10 см;
- на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
- трубы стыкуются переходниками и угловыми соединителями;
- по углам здания все трубопроводы входят в установленные смотровые колодцы;
- от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
- производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
- дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.
Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа
Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность
Изготовление кольцевого дренажа
Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.
Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

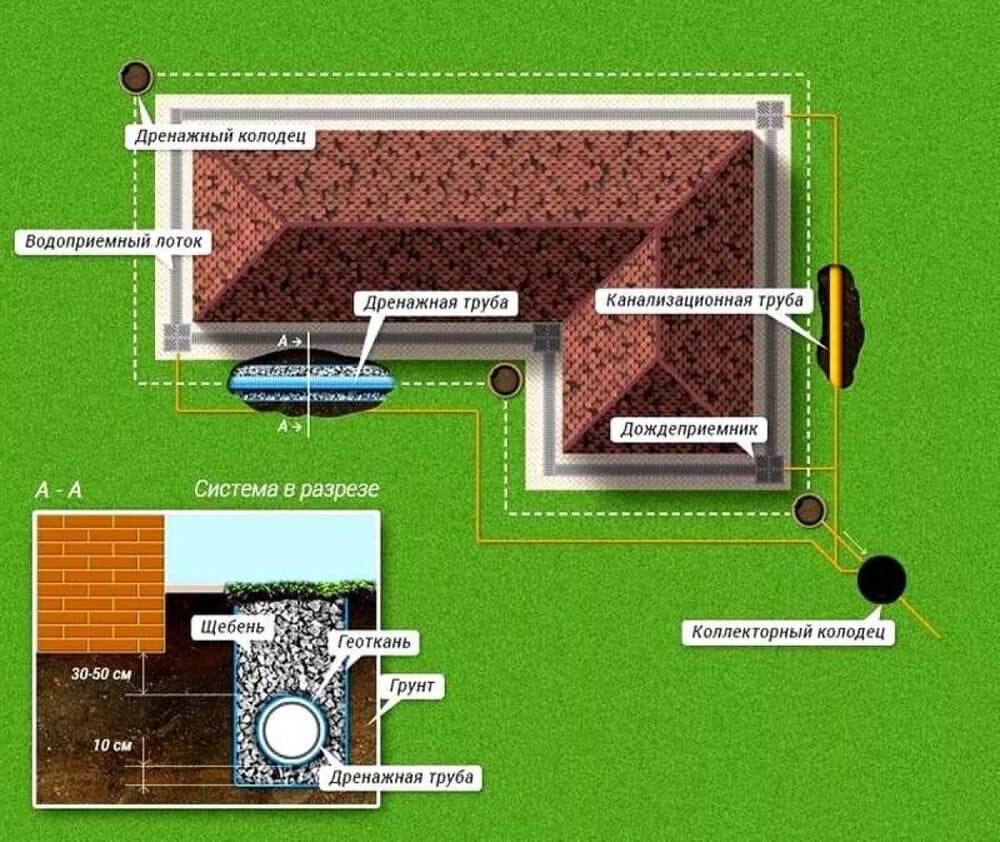

Схема дренажа вокруг дома
Далее проводятся следующие работы:
- дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
- на геотекстиль засыпается щебень слоем 10 см;
- на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;
- проверяется уклон труб, который должен быть не менее 2 градусов;
- на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
- поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
- весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
- оставшееся в траншеях место засыпается речным песком и закрывается дерном.
Монтаж дренажных труб в траншее
Из чего лучше построить от грунтовых вод: выбор материалов, их стоимость
Основной материал для обустройства дренажной системы вокруг дома — дренажные трубы. В настоящее время в основном применяются полиэтиленовые, поплипропиленовые и ПВХ изделия диаметром 60-200 мм. Выбор труб по диаметру зависит от объема отводимой воды. Наибольшее распространение находят трубы диаметром 63–110 мм.
Важная их отличительная черта – наличие двухсторонней перфорации, причем отверстия должны быть от 2 до 5 мм. На срок службы изделий влияет конструкция. Трубы могут быть однослойные, многослойные, армированные. Самые дешевые полиэтиленовые однослойные трубы диаметром 63 мм обойдутся в 40–55 руб./м, а более дорогие двухслойные — 70–80 руб./м. Магистральные трубы диаметром 200 мм, усиленные геотекстилем, стоят от 180 до 280 руб/м.
В дренажных системах открытого типа используются лотки. Современные пластиковые изделия обеспечивают достаточную прочность и долговечность. В зависимости от требуемой пропускной способности их размеры могут составлять: ширина от 120 до 450 мм, высота — 100–400 мм.
