При освоении территории под зону отдыха или застройку, в первую очередь, нужно произвести проектирование системы дренажа. Компания «Дренаж-Шоп» предлагает купить дренажные трубы SoftRock. Среди дренажных систем импортного производства, оборудование данной фирмы считается наиболее перспективным. При помощи труб SoftRock можно без особых трудозатрат и довольно быстро удалить с осушаемого участка грунтовые воды.
Зачем необходимо проектирование дренажной системы?
Монтаж профессиональными специалистами, при заранее верном проектировании системы дренажа «СофтРок», способен решить сразу несколько важных задач:
- оперативный отвод воды, благодаря чему на участке можно проводить строительные работы сразу после оттаивания грунта;
- отвод избыточных вод, которые образовались в результате длительных осадков (актуально для глинистой почвы);
- снижение уровня грунтовых вод.
Монтажные работ, также как и проектирование дренажной системы, необходимо доверять только квалифицированным профессионалам. Специалисты учитывают все особенности участка, чтобы обеспечить эффективную работу системы. При монтаже дренажной системы на небольшой территории обычно учитываются следующие характеристики:
- расположение дрен;
- диаметр и уклон дрен;
- устройство смотровых колодцев и устьевой части;
- расстояние между дренами и глубина их залегания.
Основные способы и виды установки
Строительство дренажной системы закрытого типа
Обустройство системы дренажа закрытого типа осуществляется в несколько этапов. Вначале роется траншея глубиной до 150 см и шириной 25-40 см. Копать необходимо с уклоном к направлению дренажного колодца. В идеале угол уклона должен совпадать с направлением естественного тока воды. Как только траншея готова, на ее дно выкладывается щебень и песок, а затем на получившуюся подушку укладывается обернутые в геотектсиль трубы.
Следующий этап заключается в засыпании траншеи песком и щебнем. В результате получается водонесущий слой. Затем все покрывается грунтом. Заключительный этап монтажа – укладка поверхностного слоя дрена. После введения системы в эксплуатацию нужно позаботиться о том, чтобы в местах, где установлен дренаж, не передвигались транспортные средства. Можно, например, взрыхлить этот участок или проложить дорогу рядом. Отсутствие заболачиваний и вымочек свидетельствует о том, что проектирование и монтаж дренажной системы были выполнены правильно.
Система дренажа открытого типа
Самый простой вид дренажа. Для того чтобы его выполнить, нужно прокопать открытые канавы по всему периметру обрабатываемой территории. Рекомендуемая проектируемая ширина канав – 50 см, а глубина – 70 см. Как правило, отвод воды из них осуществляется в общую сточную канаву.
Особенности установки дренажной системы SoftRock
Засыпные коммуникации являются сложными инженерно-техническим сооружениям, поэтому доверять их следует мастерам с необходимой квалификацией. Если Вы хотите самостоятельно выполнить установку, рекомендуем воспользоваться следующими советами.
При обустройстве дренажа следует придерживаться ряда правил:
- Допускается укладка сети «СофтРок» в местах с минимальными и умеренными нагрузками. При необходимости укладки труб в зонах с интенсивным движением – под проездами, на стоянках, парковках и т.п., то монтаж производится на глубине более 60 см.
- Траншеи нужно проектировать с уклоном к месту сбора воды. Минимальный угол наклона должен составлять 2,5 см на 3 м трубопровода.
- При организации систем на большой площади осуществляется укладка труб «елочкой».
- Поверх изделий SoftRock необходимо уложить барьер, который должен покрывать не менее трех четвертей от общей поверхности. Для этой цели используется облицовочный картон, солома, геотекстиль. Выбор материала осуществляется после изучения характеристик почвы. Барьер предотвращает проникновение грунта в наполнитель, защищая всю систему.
Если у Вас возникли проблемы с избыточной водой на дачном участке или производственной территории, специалисты компании «Дренаж-Шоп» всегда готовы прийти на выручку. Чтобы получить дополнительные сведения о дренажной системе SoftRock, проектировании и установке дренажа, обращайтесь по контактному номеру, указанному на страницах сайта.
Преимущества, недостатки дренажной системы в саду
Правильная дренажная система качественного водоотведения на участке – это решение вопроса наличия лишней воды, там, где ее нужно сравнительно немного. Когда территория переувлажнена, это приводит к неконтролируемому размножению улиток, слизняков, гниению корней растений, повреждению фундаментов построек, размыванию грунта.
Многие смекалистые дачники своими силами делают различные водоотводы, довольно успешно осушая участок.
Главные плюсы дренажа:
- отводит «лишнюю» воду, позволяя культурным насаждениям нормально развиваться;
- в процессе устройства системы становится ясно, нужна она по всей территории землевладения либо только в отдельных местах;
- когда часть воды своевременно отводится с участка, риск подтопления подвала, гаража, фундамента дома сводится к минимуму;
Но есть и минусы:
- создать правильную систему водоотведения под силу не каждому – иногда требуются специальные знания;
- если участок большой, а дренаж нужен на нем везде, на создание конструкции уйдет много времени.
Довольно часто система дренирования участка бывает сложнокомбинированной, ведь рельеф местности может быть каким угодно.
Как прочистить засор в дренажной трубе
Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.
Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды
Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.
Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.
Видео: дренаж участка своими руками
Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.
Особенности дренажной системы «Softrock»
Как выглядит традиционный дренаж? Это целый комплекс материалов. Элементы обычного дренажа следующие:
- геотекстиль;
- щебень;
- дренажная труба.
Это образный «пирог», из которого состоит обычная дренажная система. Она показывает себя с хорошей стороны. А вот дренажная система «Softrock» выглядит немного иначе:
- гибкая дренажная труба;
- пенополистирольный наполнитель;
- геотекстиль.
Разница сразу видна. Вместо щебня здесь используется пенополистирол. Наполнитель в виде небольших кусочков с каналами значительно эффективнее, чем щебень. Он значительно быстрее отводит воду. Да и огромных фур со щебнем на вашем участке не будет. Вам не нужно заказывать огромное количество щебня, чтобы выполнить монтаж. Благодаря этому значительно сокращается объем работ и трудоемкость. Кроме того, монтаж можно выполнить самостоятельно, без особых навыков.
Чтобы соорудить конструкцию,в ход идут дренажные блоки, собранные на производстве. Он состоит из гофрированной трубки, наполнителя, а также сетки или ткани, удерживающей наполнитель. Используемые трубы Ø50 и 110 мм. А если говорить о готовом дренажном блоке «Softrock», то он имеет общий диаметр 150 и 300 мм. Одна готовая секция достигает размера в 3 м.
Глубинная (закрытая) дренажная система
О компании Softrock
Данная дренажная система является одним из лучших альтернативных способов дренажера. В отличие от того же традиционного способа, система из труб Софтрок позволит вам быстро осушить территорию, не используя щебень для обсыпки территории.
Ну а цена на систему дренирования от компании Софтрок вычисляется из двух пунктов: материалов, из которых сделаны трубы и самих работ. Технические особенности данных пунктов будут описаны ниже. А вот саму стоимость материалов необходимо рассматривать только вместе с работами по их укладке.
Естественно, что дренажные трубы от Softrock будут куда дороже чем обычные гофрированные. Такая цена обусловлена специальной конструкцией системы, т.к. в неё входит наполнитель в единой обойме с трубой.
Но всё это окупается тем, что SoftRock не требует обсыпать территорию щебнем, а это, на самом деле, неплохая экономия для кошелька покупателя. И из-за того, что нет необходимости в обсыпании территории, цена на сами дренажные работы также намного меньше.
Для создания такой пустоты обычно используют засыпание щебнем в обойме из геотекстиле. А внутри щебня проходит специальная труба, благодаря которой и происходит сбор и отвод воды.
А вот трубы от компании Софтрок работает по такому же принципу, но с одним исключением: вместо того же щебня используются специальные гранулы полистирола в обойме из геотекстиля. Именно отсюда и берётся название подобной системы, ведь SoftRock переводится как «Мягкий камень».
Сам же наполнитель находится вокруг трёхметрового куска обычной дренажной ДГТ трубы. А соединяется система благодаря фасонным изделиям из ПФХ для дренажных труб.

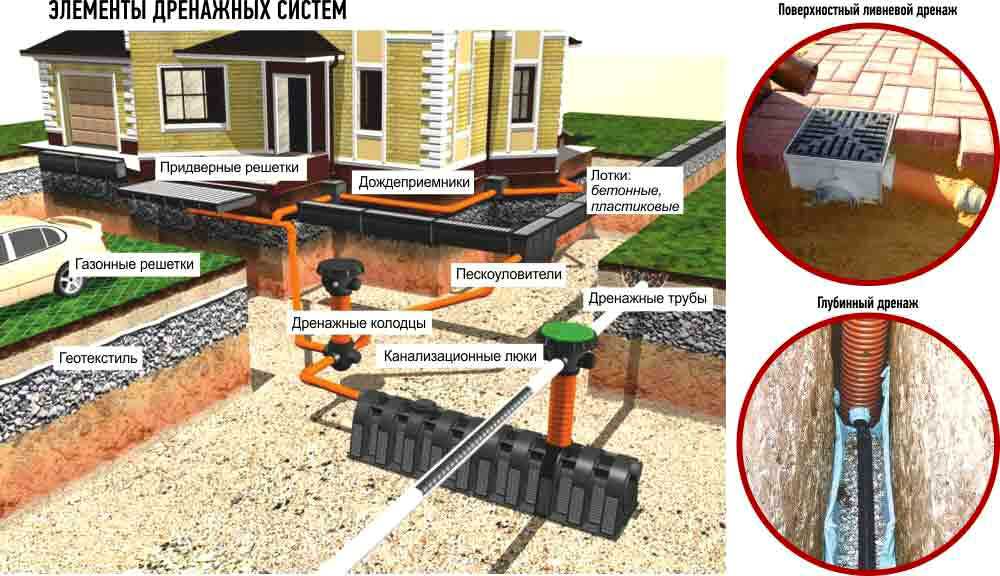

Виды дренажных систем
В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.
Поверхностный дренаж
К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.
Существует два вида поверхностного устройства дренажа: линейный и точечный.
Линейный дренаж
Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.
Точечный дренаж
Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

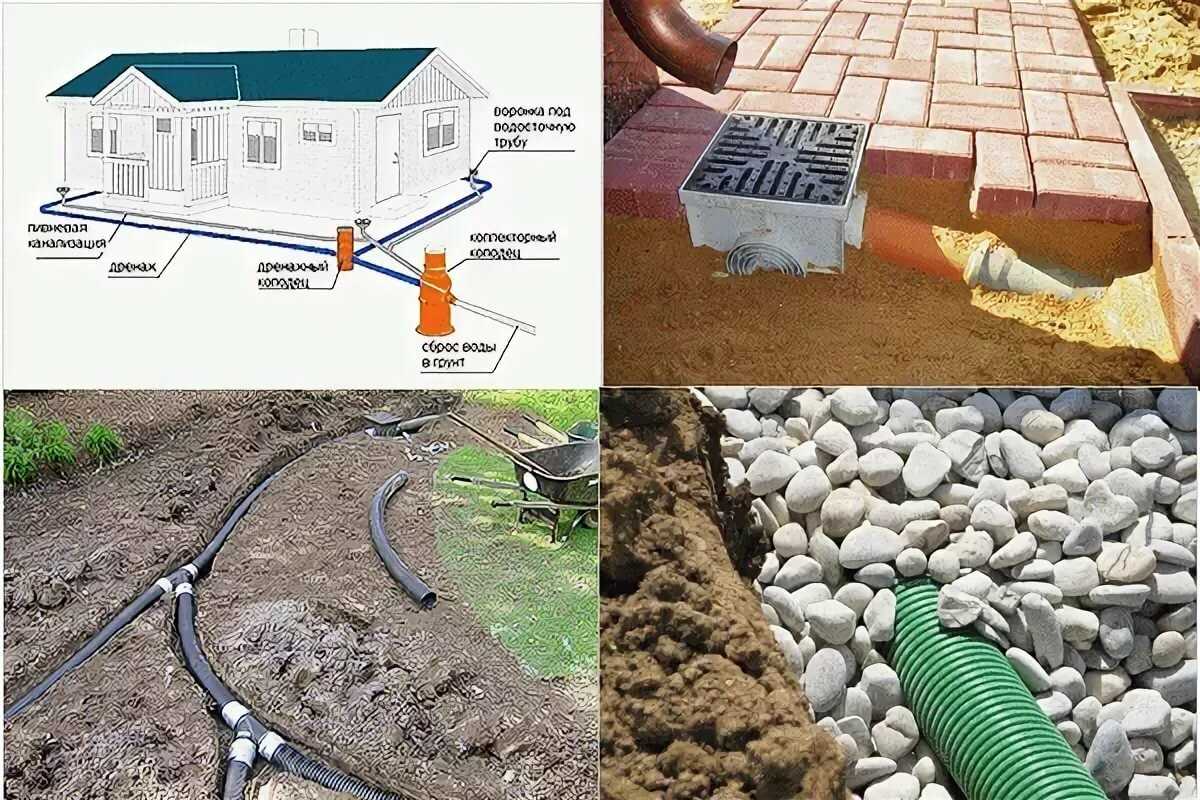

По способу устройства дренаж может быть открытым и закрытым
Открытый дренаж
Система траншей, желобов, водостоков или водосборных лотков.
Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.
Принцип устройства открытой дренажной системы
Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.
Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.
Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.
Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.
Открытый дренаж вокруг дома
Закрытый дренаж
Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.
Закрытый дренаж вокруг дома
Засыпной дренаж – система засыпанных траншей
Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.
Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.
выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
на дно траншеи укладывается геотекстиль;
траншея засыпается гравием, щебнем и т.п.;
сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.
Засыпной дренаж
Глубинный дренаж
Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.
Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
Видео описание
Дренажные системы Softrock часто применяют для работы в паре с септиком: Еще одна выгодная сторона «Софтрок» в том, что она может использоваться в качестве недорого, но эффективного аналога элемента септика для очистки воды. Комплекс трубопроводов имеет сливные отверстия, которые укладываются на глубине не больше двух метров. Это делает его хорошим дополнением для септика.
Если есть проблема со стоковыми водами с крыши и отвода талой воды от подпорных стен или фундамента, тогда можно использовать поверхностную или подземную систему дренажа с трубами «Sofrock». Она имеет высокую эффективность, отличные показатели производительности и долгий срок службы. Система сможет обеспечить защиту строений от лишней влаги на самом высоком уровне, при этом не требуется ее постоянная чистка или промывка.
Наружный слой геотекстиля надежно защищает дренаж от заиливания Источник udachnyi.ru
Дренажные трубы без щебня «Софтрок» могут использоваться на любых грунтах. Для обустройства системы дренажа применение песка не обязательно, но желательно. Только если система укладывается в глиняных грунтах, тогда песок необходимо использовать обязательно. Монтаж всего дренажа, даже на больших садовых участках, не занимает много времени и сил. Основная работа уходит только на подготовку траншей, а укладка легких труб и их соединение в одну систему проходит максимально быстро. Смонтированная система служит больше ста лет, при этом она может выниматься и устанавливаться на новом месте в случае необходимости.
Для дренажных систем без щебня может использоваться не только пенополистирол или пенопласт… Источник domaogorod.ru
Услуги:
Онлайн подбор лотков
Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать дренажные лотки из нужного материала и размеров за считанные секунды.
Калькулятор по расчету герметика
Рассчитайте необходимое количество герметика для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.
Полное профессиональное техническое решение для участка
Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации. Индивидуальный подход в проектировании вашего участка.
Доставка
Наши менеджеры организуют удобный для Вас способ доставки до Вашего объекта.
Выбор типа дренажной системы
Общий. Понижает УГВ на всей территории, для этого используется головной либо систематический дренаж. Используется на участках с песчаным грунтом.
Местный. Пристенный, кольцевой, пластовый. Обустраивается для понижения УГВ на локальном участке, защиты подземной части строения от подтопления. Дополняется системой защиты приямков, дорожных объектов, других отдельных сооружений. Используется для слабопроницаемого грунта (глинистый, суглинистый).
Для участка с водоносным пластом со слоистым строением, проектируют комбинированный дренаж, объединяя местную систему с общей.
Технология устройства дренажа
Однослойная черная гофрированная дренажная труба SoftRock состоит из полиэтиленовой смолы. В составе системы диаметром 30 см используется труба диаметром 110 мм . Перфорация происходит в процессе экструзии, желобки расположены в случайном порядке. Сертифицирована № РОСС RU.АЯ46.Н62003, № 0742262.
Система обернута геотекстильной тканью, которая предохраняет наполнитель от заиливания. Этот материал обеспечивает хорошую проницаемость дренажа, одновременно ограничивая проникновение внутрь почвенных частиц. Ткань имеет диаметр отверстий 0,6 мм , удельный вес в пределах от 70 до 100 г/м² и прочность 0,03 кг/см² .
Норма проницаемости, согласно данным производителя, составляет 300 галлонов/м² в минуту при напоре водного столба в 8 см . Сертификат соответствия материала № РОСС RU.ХП28.Н01447, № 0658077.

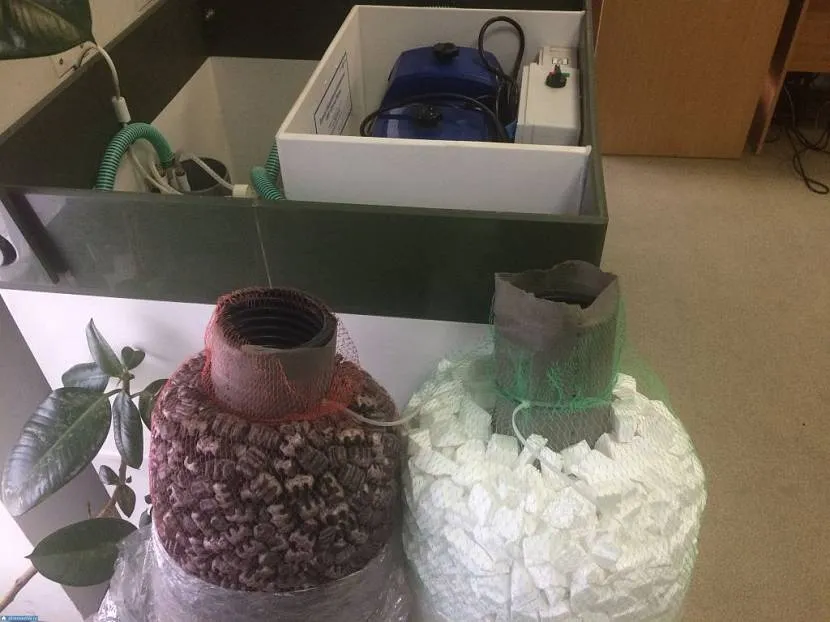

Производится из российского («кубики») или импортного («ежики») сырья. Кусочки наполнителя из полистирола (EPS) обладают гладкой или слегка шероховатой поверхностью. Оба вида имеют кубическую форму, импортный также содержит канальцы, позволяющие увеличить пропускную способность дренажа. Сертификат соответствия продукции № РОСС RU.АГ39.Н00947.
Отдельно поставляются соединительные муфты, и, при необходимости, концевые заглушки. Также могут быть предоставлены внутренние тройники и патрубки.
Системы диаметром 30 см предлагаются в конфигурациях «труба посередине» ( ДТ–110Н ) и «труба в основании» ( ДТ–110 ). Выбор определяется спецификой применения. Если иное не указано в нормах и других регулирующих документах, труба будет установлена по центру.
Иллюстрации в настоящем руководстве могут отображать любую из конфигураций.
(ДЛЯ СИСТЕМЫ ДЛИНОЙ 3М, Л.
Выбор изделия зависит от его предполагаемого применения, расчетного входного напора воды, пропускной способности и варианта конфигурации дренажа. Выбирать ее следует исходя из следующих факторов: длина системы, площадь водосбора, тип и проницаемость почвы, уровень грунтовых вод и необходимая пропускная способность.
Объемы хранения сточных вод изделиями SoftRock и их пропускная способность указаны ниже.
Дренажные системы SoftRock не должны оставаться под прямыми солнечными лучами на срок более 60 дней . При неправильном хранении ткань геотекстиля может испортиться, а наполнитель – пожелтеть. Рекомендуется хранение вне доступа прямых солнечных лучей, например, внутри затемненных помещений. Если планируется длительное использование на открытом воздухе, то компоненты системы необходимо тщательно укрыть солнцезащитным материалом.
Дренаж SoftRock не предназначен для установки в местах частого проезда тяжелого транспорта, на аэродромах и в других зонах с высокими динамическими нагрузками на грунт. Допустимая норма до 8000 кг на ось ), при условии, что толщина утрамбованной насыпи над системой составляет не менее 30 см .
При соединении с канализационной фурнитурой дренажная труба вставляется в раструб. Если диаметры совпадают, то стыковку можно произвести посредством соединительной муфты.
При соединении с очистными и канализационными люками, ливневками и прочими компонентами водоотводящей системы, для создания необходимой степени герметичности или водонепроницаемой прокладки может применяться уплотнитель или цементный раствор.
Каждый сегмент имеет стандартную длину 3 м и вес от 900 г до 5,5 кг (в зависимости от диаметра трубы).
При необходимости транспортировки несколько труб соединяются вместе и обертываются прозрачным полиэтиленом. Такая упаковка должна быть удалена перед установкой и соответствующим образом утилизирована.
В случае если длина является избыточной, ее легко уменьшить до необходимой, вновь скрепив компоненты при помощи пластикового хомута или вязальной проволоки. Порядок действий, при этом следующий:
Отмерьте с одного конца нужную длину, прибавив к ней половину диаметра системы.
Разрежьте сетку по мерке, удалите лишний наполнитель и выбросьте его (или закопайте рядом).
Стяните сетку, чтобы оставшийся наполнитель плотно удерживался внутри, и закрепите ее. Если перед вами система с трубой внутри, то прижмите сетку к трубе на нужной длине и надежно зафиксируйте пластиковым хомутом.
Наконец, отрежьте от трубы лишний сегмент.
ВЫБИРАЕМ КАНАЛИЗАЦИОННЫЙ ЛЮК
Этот элемент кажется на первый взгляд несложным, но существует множество нюансов, которые должен учесть покупатель при выборе. Канализационные люки могут отличаться материалом изготовления, размерами, максимальной нагрузкой и пр.

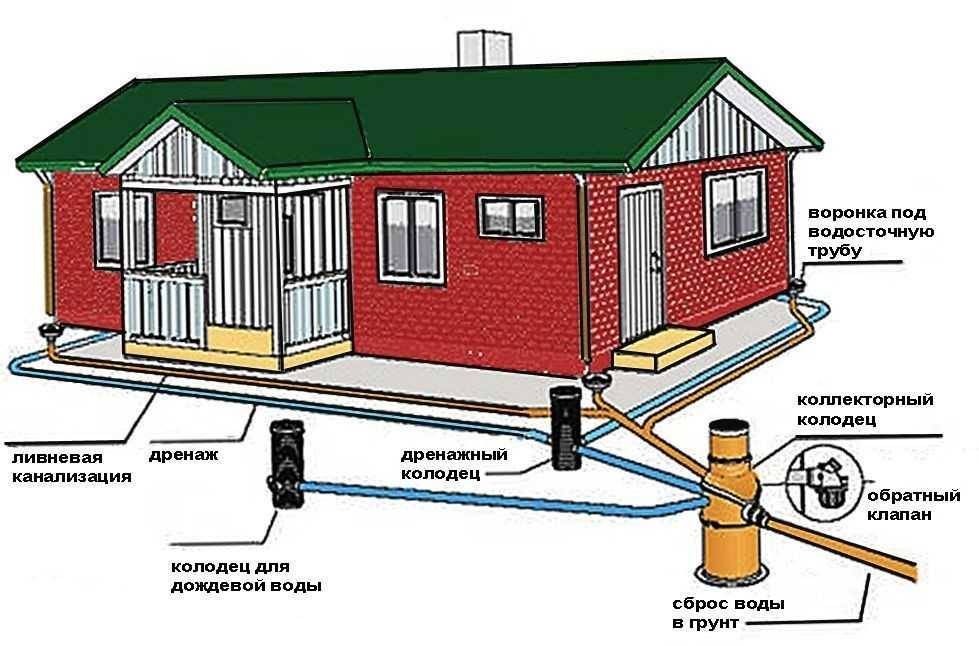

Общие сведения о дренажной системе дома
Устройство дренажной системы для частного дома
Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.
Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков
С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.
Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.
Целесообразность устройства дренажа вокруг дома
Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.
Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды
К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.
Установка дренажных систем для частных домов целесообразна в таких случаях:
- Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
- Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
- Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
- Грунтовые воды расположены слишком близко к поверхности.
Проектирование дренажа фундамента жилого здания
Обратите внимание! Схемы дренажа вокруг домадолжны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие
Инструкция по монтажу перфорированных труб
Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:
- посезонный уровень грунтовых вод;
- характеристики почвы и структура грунта;
- объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.
Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.
Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.
Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.
Порядок выполнения работ следующий:
- Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
- На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
- На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
- После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
- В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
- На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.
Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.
Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.
При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:
- Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
- Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
- Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.
Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа
Сколько стоит устройство дренажа под ключ
Обслуживание дренажной системы, чистка
Обслуживание заключается в осмотре и чистке системы. Регулярный осмотр поможет выявить мелкие неисправности.
Основные методы обслуживания систем осушения и дренирования:
- Прочистка дренажа (механический способ). Она может осуществляться разными методами. Выбор любого из них зависит от того, где именно расположены трубы, особенностей конструкции. Если дрена лежит на поверхности, лучше всего выбрать ручной метод очистки. Его можно провести самостоятельно, без привлечения квалифицированных специалистов. Если речь идёт о глубинном дренаже, потребуются более эффективные методы, которые могут быть сопряжены с проведением земляных работ. В таком случае понадобится пневматическая установка с чистящим инструментом и валом. Второй вариант предусматривает использование специальной насадки, которая устранит отложения на стенках труб и измельчит крупные включения. Чистить систему следует не реже 1 раза в 3–4 года.
- Промывка дренажа (гидродинамический способ). Как правило, очистку системы проводят по секциям, используя шланг и насос. Глобальную чистку системы следует производить 1 раз в 10–15 лет. Для этого нужно обеспечить доступ к каждой дрене с обоих концов. С одной стороны труба выходит в дренажный колодец, а второй конец выводят на поверхность. Для этого ещё на этапе закладки системы делаются выпуски и с помощью фасонных частей трубу удлиняют и выводят в определённое место. В процессе промывки насосное оборудование подключают то к одному, то к другому концу трубы, и под давлением пропускают поток воды. При этом используется компрессор, который будет подавать сжатый воздух в трубу. Система прочищается под действием потока из смеси воздуха и воды. Гидродинамический способ отличается высокой эффективностью — под таким воздействием отложения и мусор дробятся, после чего вымывается из дрен чистой водой.
Видео: чистка дренажного колодца дренажным насосом
Смотровым колодцам требуется регулярная чистка. Они должны всегда быть закрыты. Очистку труб от мусора выполняют гидравлическим методом с помощью высокого давления. Механическая чистка скребками или ершами недопустима.
Чтобы система отвода воды с участка работала как можно эффективнее и дольше, необходимо уделять внимание её обслуживанию и ремонту
Вид дренажной системы определяется по особенностям конкретного участка. Каждый хозяин выбирает наиболее приемлемый ему вариант. Укладку дренажа можно выполнить самостоятельно, с проведением необходимых расчётов, соблюдением санитарных норм и правил и рекомендаций специалистов. При правильной эксплуатации система может работать более 50 лет.
