Устройство и принцип действия

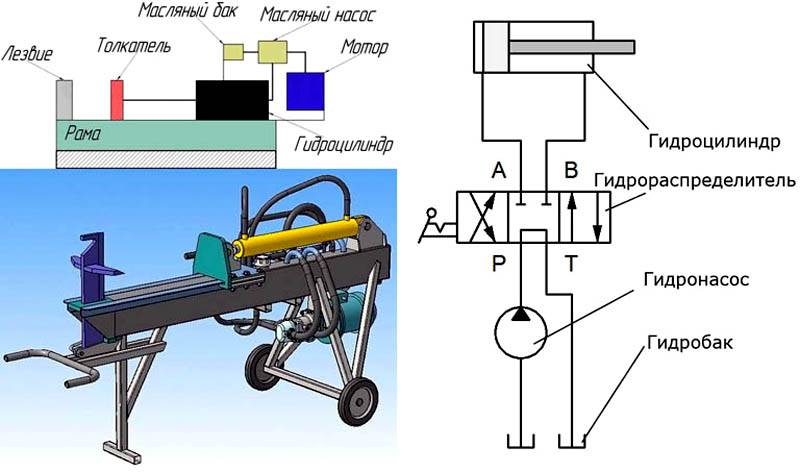

Гидроколун семейства Горыныч имеет типичную для колуна с гидроприводом конструкцию, состоящую из:

• основательной станины на колесах;
• закаленного ножа из высококачественной стали;
• толкателя, соединенного с гидроцилиндром;
• гидросистемы;
• силовой установки.

Дополнительный гидропривод управляет высотой крестообразного ножа, позволяя колоть чурки на 4 полена в один проход с возможностью быстрой регулировки размеров поленьев. Опционно дровокол купить можно с автомобильными колесами и прицепным устройством к фаркопу, что обеспечит максимальную мобильность дровокольному станку.

Процесс колки сведен к минимуму:

• чурка горизонтально приставляется на станине к ножу;
• рычагом гидрораспределителя приводится в действие гидроцилиндр, наталкивающий штоком чурку на лезвие колуна.

В зависимости от модели дровокола и длины чурок полный цикл работы дровокола занимает от 2 до 2.5 секунд (!), такой производительностью вряд ли похвастает, какой из других дровоколов. При определенных навыках указанная скорость позволяет в час колоть усилиями одного человека до 2 м³ дров и это не предел. Заявленный ресурс дровокола Горыныч составляет 10 тысяч кубов, однако на практике он работает значительно дольше, в крайнем случае, требует замены уплотнений гидравлики.

Дровокол Горыныс на бензиновом ДВС

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

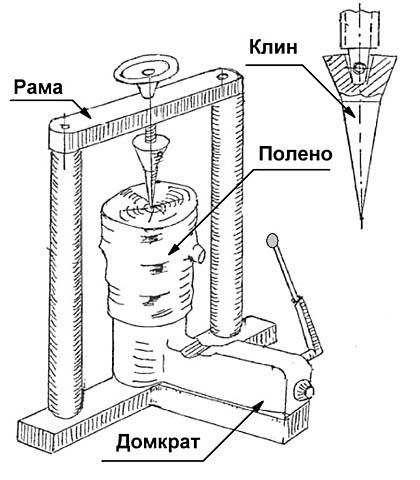

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

Устройство конусного дровокола

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Простейший дровокол своими руками

конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

• Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
• Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
• Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
• Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Самостоятельная сборка

Покупка готового гидравлического дровокола обойдется будущему владельцу в сумму от 15 тыс. рублей. Не каждый готов выложить такую сумму за прибор, который понадобится один раз в год.

Поэтому при желании его можно собрать своими руками по готовым чертежам, при этом гидравлический дровокол обойдется в два раза дешевле. Но для этого понадобится навык работы с электроинструментом и сварочным аппаратом. Для всего процесса понадобится:

• болгарка;
• сварочный аппарат;
• рулетка;
• дрель с большим крутящим моментом.

Первым делом собирается рама для гидравлического дровокола.

В качестве основы для гидравлического дровокола подойдет швеллер двутавровый с шириной стороны в 40 мм. Длину гидравлического дровокола можно подобрать под свои потребности.

С помощью сварочного аппарата к швеллеру приваривается колесная пара. Для этого используется металлическая труба, в которую помещена ось для крепления колес.

Она удерживается распорками из квадрата с размером 20×10 мм. Лучше конструкцию гидравлического дровокола можно рассмотреть на фото. Все швы хорошо провариваются, чтобы выдерживать нагрузку.

Гидравлический дровокол не обойдется без специального цилиндра, который будет выступать толкателем.

Его можно приобрести на разборке со старого трактора. Подойдет такой, который используется в конструкции ковша или для прицепной системы.

Чтобы закрепить его на станине гидравлического дровокола из листового металла вырезается два квадрата.

Их высота должна быть на 8 см больше, чем высота гидравлического цилиндра. В центре каждой заготовки высверливается отверстие. Его диаметр должен совпадать с тем, которое есть в корпусной части цилиндра. Планки привариваются на свое место и цилиндр закрепляется с помощью втулки. Детальнее видно на фото.

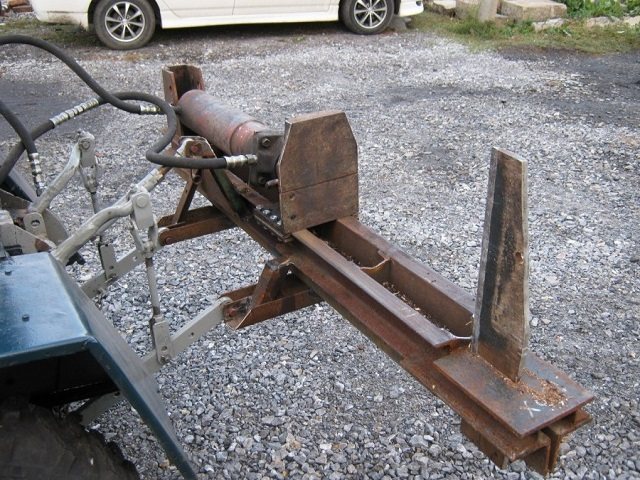

Модуль гидравлического дровокола, который будет сдвигать бревно изготавливается по похожему образцу, но в нижней планке делаются направляющие, чтобы она смещалась только по станине гидравлического дровокола и не происходило перекоса при большом усилии.

Обратите внимание на этот узел на фото

Как вариант в конструкции гидравлического дровокола будет использоваться электрический двигатель с мощностью 7,5 кВт на три фазы. На следующих фото можно увидеть узел примыкания к насосу, и способ крепления самого насоса к раме.

идравлический преобразователь можно использовать от мини-трактора, который изначально рассчитан на применение тяжелой навески.

С помощью шлангов высокого давления производится подключение Всех компонентов между собой.

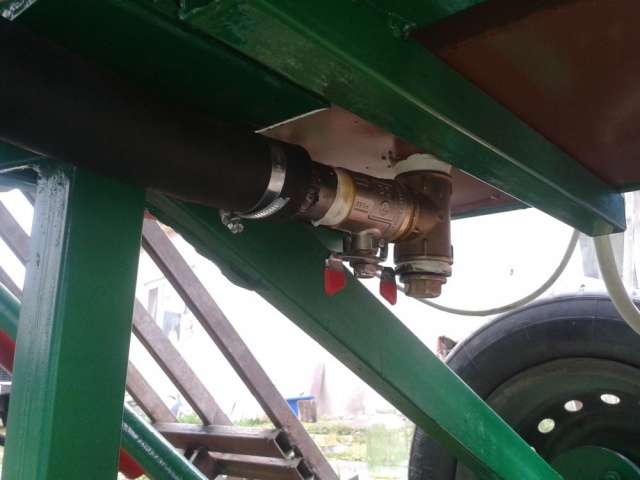

Чтобы в системе было достаточно масла, понадобится бак. Его можно использовать готовый или сделать самостоятельно, как в этом случае. Объем емкости 66 литров. Размеры его стенок 60×50×22 см. Швы хорошо провариваются.

Сверху делается отверстие ½» под автоматический сбросной клапан, сбоку для заливки масла, а снизу выход в гидравлическую систему c диаметром в ½», куда монтируется кран.

После этого его можно установить в дровокол и подключить к гидравлическому насосу.

Далее, делается разводка электрической части через пускатель, т.

к. двигатель рассчитан на 3 фазы. Все провода подбираются под требуемое сечение.

В качестве колуна используются две перпендикулярно приваренные и заточенные пластины. Хороший металл в лемехах от тракторной навески. Такое изделие прослужит максимально долго. Как вариант можно сделать 8 ножей, чтобы измельчение было большим.

Результат на фото ниже.

Для того чтобы бревно с дровокола не скатывалось, по бокам станины можно сделать дополнительные держатели.

Они привариваются на уголки под наклоном. Их можно увидеть на фото с общим видом готового варианта.

Схема по сборке приведена как общее руководство. В каждом отдельном случае можно использовать те компоненты, которые легче всего найти в вашей местности.

Вместо электрического двигателя через редуктор легко использовать и бензиновый. Блок автоматической подачи дров можно исключить, чтобы упростить всю конструкцию и уменьшить затраты.

Есть также возможность собрать гидравлический дровокол ручной. Для этого подойдет обычный домкрат на 10 тонн. Подробная схема будет приведена ниже.

В видео показана работа дровокола с двигателем, который был изготовлен по инструкции. Такое приспособление позволяет сэкономить время, которое потом можно провести со своими родными и любимыми людьми.

Дата: 13 марта 2020 г.

Дровокол гидравлический своими руками

Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.

В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.

В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра

Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

Вот так может выглядеть готовая модель.

Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.

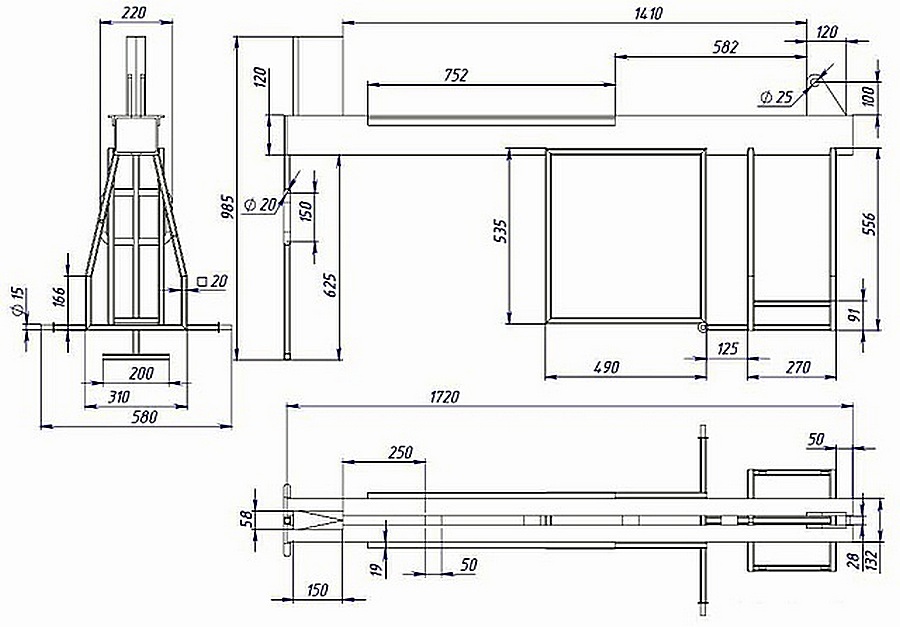

Основные детали и узлы устройства представлены на сборочной схеме.

Здесь:

1. станина;
2. колун (нож);
3. колеса (опционально, при необходимости периодически перемещать станок);
4. каретка, толкающая чурку на нож;
5. гидравлический цилиндр;
6. распределитель гидравлического типа с рычагом, он приводит станок в действие;
7. гидравлический насос (модели НШ-32);
8. бак для заливки жидкости (масла), объем 32 л;

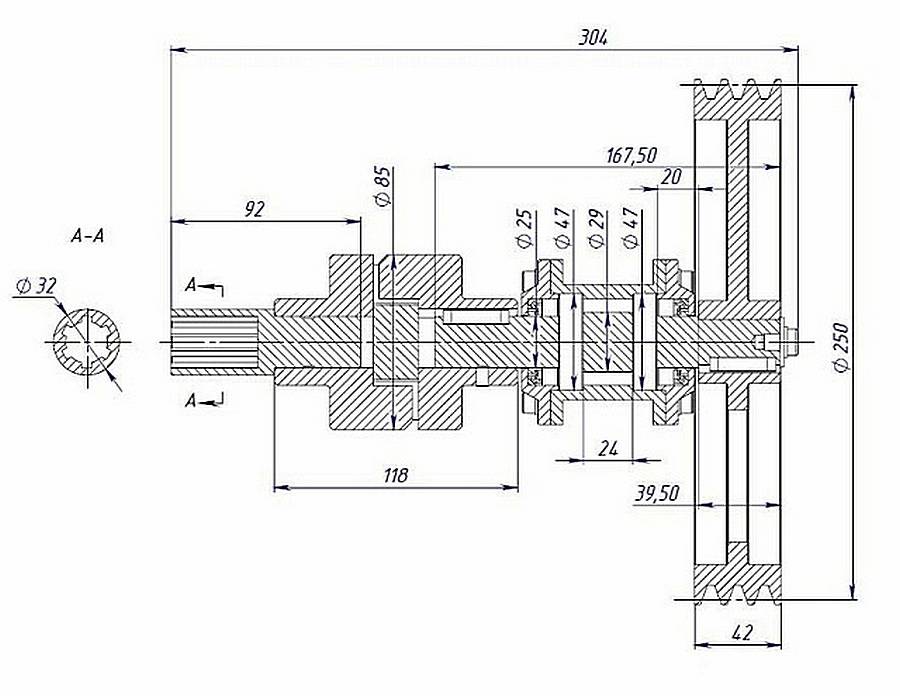

9. приводной вал гидравлического насоса с карданом;
10. кожух приводного вала;
11. двигатель электрический (модель АИР80В2);
12. поворотная площадка;
13. шкив ведущий;
14. шкив ведомый;
15. приводной ремень.

Вот так в этой модели может выглядеть станина.

Узел каретки.

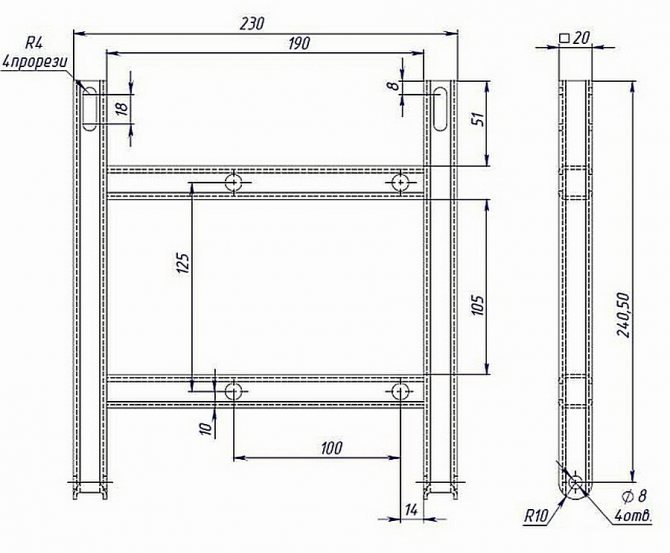

Поворотная площадка.

Передаточный механизм.

Устройство в сборе.

В этом видео описано изготовление самодельного гидравлического дровокола.

Как сделать дровокол конусного типа своими руками

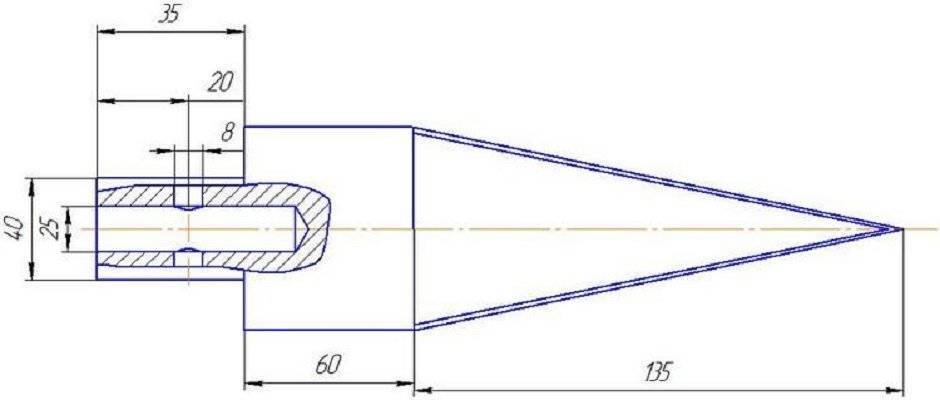

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

• сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
• с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
• определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
• вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
• натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Простой ручной дровокол. Пошаговая инструкция по изготовлению

Дровокол ручной своими руками

Более простая конструкция, для создания которой нужно подготовить:

• рессору от автомобиля;
• уголок металлический (40 или 50);
• пару отрезков уголка длиной 55 см;
• еще пару – длиной 15 см.

Автомобильная рессораМеталлический уголокДва уголка по 5 см и еще два – по 15 см

Шаг 1. Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.

От краев нужно отступить по 10 смРазмечается длинный уголок

Шаг 2. От самого угла отступите при этом 1,5 см.

От угла нужно отступить 1,5 см

Шаг 3. Разметьте середину по 5 см, как на фото ниже.

Середина уголка размечена по 5 см

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.

Обрезка уголка по разметке

Шаг 5. Далее возьмите второй длинный уголок, приложите его к уже обрезанному, используя последний в роли шаблона.

Вырезанный уголок используется как шаблон

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.

Обрезается второй уголок

Шаг 7. В итоге у вас должно получиться примерно следующее.

Результат проделанной работы

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их.

Берутся короткие уголки

Шаг 9. Приварите длинные уголки к коротким.

К коротким уголкам приварены длинные

Шаг 10. Отрежьте от рессоры кусок длиной 35 см.

Отрезается кусок рессоры

Шаг 11. Изготовьте втулку. Возьмите для этой цели кругляк, просверлите в нем отверстие для крепежного болта.

В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

Длина втулки должна соответствовать ширине между уголками

Шаг 13. Сделайте небольшой проем в рессоре.

В рессоре выточен небольшой проем

Шаг 14. Приварите к ней сделанную ранее втулку.

Втулку нужно приварить к рессореВтулка приварена

Шаг 15. Чтобы соединить рессору с уголками, проделайте в последних отверстия.

В уголках сверлятся отверстия

Шаг 16. Далее возьмите кусок трубы.

Берется кусок трубы

Шаг 17. Приварите этот кусок к рессоре с другой стороны.

Труба приварена к рессоре

Шаг 18. После этого заточите рессору.

Заточенная рессора

Шаг 19. Соберите все детали в единую конструкцию.

Сборка всех деталейПроцесс сборки

Шаг 20. Все, ручной дровокол готов, можете приступать к его тестированию.

Тестирование самодельного дровокола

Шаг 21. Чтобы было удобнее пользоваться дровоколом, он в нашем примере приварен к трубе, которая забетонирована в землю.

Дровокол приварен к трубе, забетонированной в землюТак инструментом удобнее пользоваться

Особенности самодельных моделей

Дровокол особенно необходим в частном домовладением, где приходится отапливать дом с использованием дров. Сделать подобный инструмент можно своими руками, это несложно и позволит сэкономить значительное количество средств. Работа с массивным деревом – дело довольно рискованное, можно получить травму, поэтом следует использовать хороший инструмент, соблюдая необходимые предписания по технике безопасности.

Механические агрегаты, что помогают раскалывать деревянные массивы и тяжелые бревна, имеют свойство накапливать энергию, они экономичны, ими легко управлять. В работе с такими устройствами не нужна мускульная сила. Агрегаты могут справиться с любыми бревнами и деревянными чушками. Работают в нажимном режиме и могут управляться с бревнами до 35 см длиной, физических усилий при этом не требуется.

Приспособления нажимного действия имеют привод ДВС, а также могут присоединяться к электромотору. Стоят они недешево, но с их использованием практически полностью исключаются мускульные усилия, которые необходимо расходовать. Используя это устройство, можно отапливать дом до 350 квадратных метров, при этом морозы могут быть сибирскими, до -35 градусов по Цельсию.

Обратный ход толкателя обычно бывает не более 7 сантиметров в секунду. За несколько часов можно заготовить одному человеку более полутоны дров. Работать нельзя с влажной древесиной, рекомендуется в теплое время года деревянные заготовки класть в поленницу под навес. Месяца за три дерево «подойдет» до нужной кондиции.Сырое дерево не дает достаточное количество тепла, теплопроводность гораздо ниже (на 25%), колун в нем часто увязает, извлечь его оттуда бывает порой крайне непросто. Самодельный дровокол можно сделать не хуже, чем фабричный, то есть в нем будет присутствовать горизонтальная и вертикальная подача заготовки.

Для ориентировки стоит сказать, какая может быть приблизительная денежная экономия:

• добротный агрегат, работающий на дизельном топливе и предназначенный для раскалывания чушек 25 см в диаметре, стоит от 20 тысяч рублей;
• машина, которая может «расправляться» с заготовками до 35 см, раскалывая их на 4-5 фрагментов, стоит около 30 тысяч рублей.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины	Среднее усилие на колуне, кН
Диаметр бревна, мм
200	300	400
Угол при вершине 15 °
Дуб	17	27	44
Береза	11	24	41
Сосна	5	13	21
Ель	8	15	23
Вяз	20	32	55
Ясень	11	21	36
Осина	7	14	22
Липа	2	3	5
Клен остролистный	11	22	39
Клен	13	24	42
	Угол при вершине 20 °
Дуб	24	33	51
Береза	16	29	48
Сосна	8	15	24
Ель	11	18	26
Вяз	28	39	65
Ясень	15	25	42
Осина	10	17	26
Липа	3	4	6
Клен остролистный	16	27	45
Клен	18	30	49
	Угол при вершине 25 °
Дуб	26	38	56
Береза	18	34	52
Сосна	8	18	26
Ель	12	21	29
Вяз	31	44	70
Ясень	17	29	46
Осина	11	19	28
Липа	3	5	6
Клен остролистный	17	31	49
Клен	20	34	52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Принцип действия, преимущества и устройство винтового дровокола

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем. Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

• Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
• Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную. Дровокол конусный своими руками

Дровокол конусный своими руками

Окунемся в прошлое

Такие примитивные типа, как топоры, клинья, колуны, кувалды и прочие, известны всем в качестве приспособлений для раскалывания поленьев. Однако с такой работой сложно будет справиться женщине или пожилому человеку, да и сам процесс может оказаться опасным. Топор, сорвавшийся с топорища, часто становится причиной серьезной травмы для неумелого дровосека. А как кусочки металла, отлетающие от клина, либо острые щепки зачастую ранят руки или лицо работающего! К тому же нередко люди, выполняющие много однообразных ударных движений, могут страдать от заболеваний опорно-двигательного аппарата.

Виды ручных дровоколов
