Как монтировать мауэрлат
Мауэрлат по стенам дома держит вес кровли, равномерно распределяя его на стены и основание дома. Ширина бруса для мауэрлата должна равняться ширине стены. Брус пропитывается антисептиком и веществами, повышающими огнестойкость дерева. Наружная граница мауэрлата не должна выступать за наружные края стен.
Мауэрлат
Крепится мауэрлат по-разному. В стену из кирпича закладывается стальная проволока Ø 8-12 мм, в дереве сверлятся отверстия для проволоки, и через них брус привязывается к стене. Также брус можно закрепить скобами, резьбовыми шпильками в один или два зуба, металлическими пластинами, деревянными прибоинами или анкерами через те же отверстия в мауэрлате. Фронтоны и нижние края обрешетки крепятся или непосредственно к мауэрлату, или на брус меньшего сечения, который прибивается (прикручивается) к верхней обвязке.
Устройство кровельного пирога
Веранда относится к разряду пристроек, которые возводятся для таких целей как, вечерний чай, барбекю, бильярдная и устройство летней кухни в дачном домике. Все это говорит о том, что на веранде будут постоянно водяные пары от еды и человека, и, в виду ее закрытости, температура всегда будет выше, чем на улице. А, значит, нельзя строить простую крышу без нужной изоляции от паров и конденсата.
С другой стороны, для скатных кровель куда больше открыт арсенал кровельных покрытий, в то время как для тех же плоских нередко приходится ограничиваться рулонными материалами или жидкой резиной. Поэтому, если веранда у вас будет открытой, как терраса, и покрывать ее тем же, что на доме, вы не планируете, рассмотрите всерьез современные рулонные материалы — такие отлично защищают внутреннее пространство веранды от осадкой и не требуют дополнительных кровельных слоев:
В остальных же случаях вам понадобится надежная гидроизоляция. Эта или мембрана пленка не позволяет влаге попадать в утеплитель, а утеплитель в двускатной крыше веранды мы обязательно будем использовать.
Далее, под гидроизоляционной пленкой, если смотреть сверху вниз, должен располагаться сам утеплитель. Это может быть минеральная вата, стекловата, эковата и любое другое современное утепление. Главное только защитить его от дождевой влаги и талой воды, для чего над ним и расстилается пленка или мембрана:
А вот со стороны потолка веранды утеплитель тоже необходимо защитить от влаги. Речь идет о пароизоляционной пленке. Эта изоляция призвана выдерживать, насколько это возможно, поднимающиеся вверх невидимые водяные пары, которые способны нанести немало вреда утеплителю.
В качестве пароизоляции не мы рекомендуем вам использовать необычные недорогие пленки, которые защищают утеплитель всего лишь на 50-70%, а современные плотные мембраны. Вы ведь не хотите через 2-3 года полностью перебирать прогнившую двускатную крышу веранды?
Кроме того, если на вашей веранде по плану будет располагаться что-то по типу чай-кофе, тогда гидроизоляционную пленку берите антиконденсатную и обязательно дышащую, со специальными дренажными отверстиями. Такая, если влага все-таки проникнет в утеплитель (а она попадет, например, качественная пароизоляционная пленка выдерживает водяные пары до 90%, и все-таки есть эти 10%, которые проникают через паробарьер), то выведет эти капельки сквозь себя наружу, где их подхватит вентиляционный поток.
Вот так мы плавно подошли к вопросу вентиляции двускатной крыши:
Материалы, особенности конструкции
В том случае, когда веранду предусматривают на этапе проектирования дома, проблем с выбором материалов и вида конструкции нет. По сути это еще одно помещение в плане, на периферии дома, а не пристройка. Но только с высокой долей остекления и без отопления. Фундамент, стены и крыша основной части помещений и веранды представляют собой единую конструкцию. Когда веранду пристраивают к уже существующему зданию, то здесь уже нужен другой подход.
Фундамент
Обычно веранду пристраивают в нижнем уровне, и для нее нужен отдельный фундамент. Он может быть как независимым, так и привязанным к основанию дома.
Жесткую связку фундаментам делают лишь для строений стоящих на особо прочных грунтах, которые практически не дают осадку. К таковым относятся каменистые и осколочные грунты, а также сухие крупнозернистые пески. Причем жесткая связь рекомендована лишь для монолитных ленточных фундаментов.
Сборные ленты, плиты (монолитные и сборные), свайные и винтовые фундаменты не связывают между собой.
Выбор вида фундамента зависит от материалов стен веранды. Хотя любая пристройка давит на грунт меньше основного здания, и вид фундамент может быть как таким же по устройству и материалам, так и «легче» основания дома. Например, часто можно встретить, когда дом стоит на монолитном фундаменте полного профиля, а пристройку ставят на мелкозаглубленном монолитном или сборном фундаменте, и даже на сваях.
Стены
Здесь обычно действует такое же правило, как и для фундамента — стены пристройки не должны быть тяжелее фасада основного здания. В противном случае грунт под пристройкой просядет сильнее, чем под основным зданием, и это обязательно на нем скажется. Отсюда можно вывести такие рекомендации по материалам веранды:
Каркасные пристройки относятся к универсальным — их можно ставить возле любых домов, а стены затем обшить фасадными панелями, по структуре совпадающими с материалами основного здания: блок-хаусом, имитацией бруса, сайдингом под кирпич, камень или дерево.
Инструкция по выполнению работ
Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:
- для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
- на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
- сечение стоек, подкосов и прогонов – 10 х 5 см;
- обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.
Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.
Укладка мауэрлата
Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.
Технология укладки мауэрлата на стены из разных материалов выглядит так:
- В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
- Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
- В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.
Монтаж стропил пошагово
Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.
Дальше действуйте в таком порядке:
- Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
- Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
- Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
- Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.
Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:
Обрешетка и финишное покрытие
Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).
Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:
- под металлочерепицу – 35 см;
- для профнастила и шифера – 50—60 см;
- под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.
Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.
Процесс возведения крыши

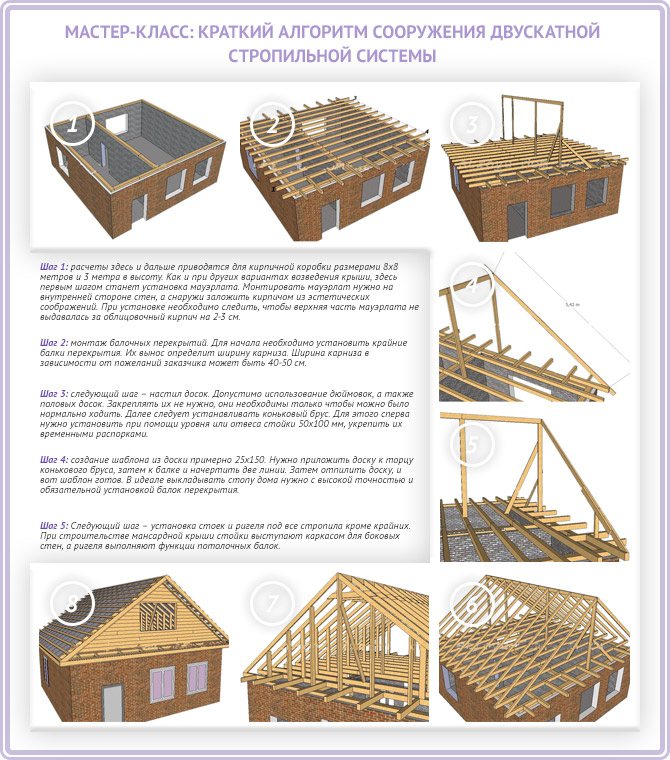

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.
Составление чертежа конструкции крыши
Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.
Монтаж мауэрлата
Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.
Монтаж стропильной системы
Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.
Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.
Крепление стропил
К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.
Бесплатный мастер-класс
Обучение в ВУЗе дает базу для дальнейшего совершенствования, но становиться востребованным специалистом придется самостоятельно. Выпускники, пытающиеся открыть архитектурное бюро, получив лишь диплом, редко добиваются успеха. Результата получится достичь, поработав несколько лет под руководством опытного специалиста, перенимая от него профессиональные навыки и опыт управленческой деятельности. Дополнительно следует посещать фестивали, выставки, участвовать в конкурсах, изучать проекты коллег и признанных мастеров, вырабатывать свой собственный стиль.
— Топ 15 лучших онлайн-курсов ArchiCAD
— Курсы 3D моделирования
— Курсы дизайна интерьера
4 марта 2021

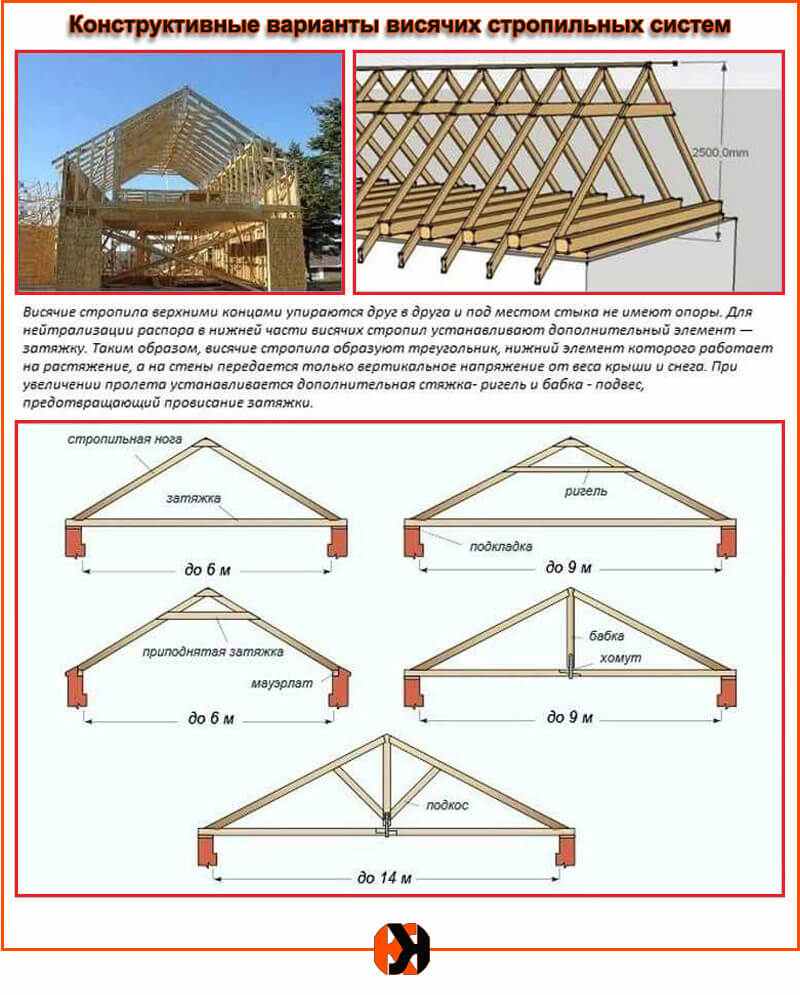

С висячими стропилами
Преимущества и недостатки
Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.
С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.
Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.
Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.
Требования к строительным материалам
Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины – сосны, ели или лиственницы, I – III сорта.
Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.
Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.
Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.
Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.
КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.
Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.
Требования предъявляемые к стропильной системе
Жесткость
Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.
Небольшой вес
Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.
Высокое качество материала
Дерево для стропил должно быть следующим:
- Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
- Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
- Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
- Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

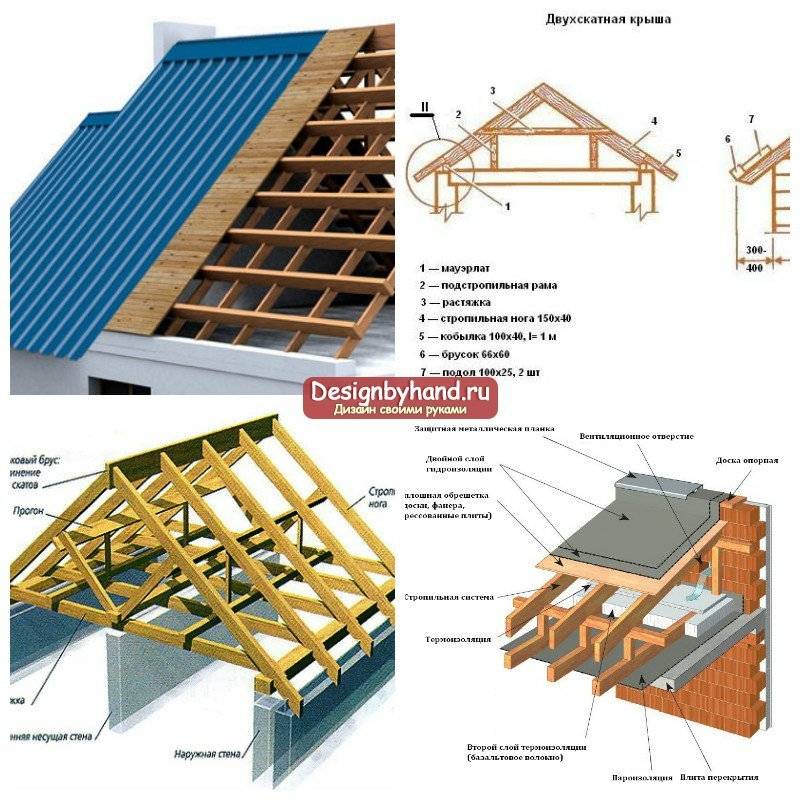

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли
Как производится утепление кровли
Во время утепления крыши дома соблюдается определенная последовательность:
Сначала стоит измерить расстояние между стропилами.
После этого отмеряется утеплитель. Происходит это с расчетом, чтобы между стропилами и материалом оставался небольшой зазор.
Затем необходим закрепить гидроизоляционный материал.
На следующем этапе укладывается утеплитель. Стоит помнить, что данный материал должен укладываться снизу вверх
Важно следить за тем, чтобы между плитами утеплителя не оставались зазоры, так как это приведет к серьезным теплопотерям.
Между утеплителем и гидроизоляционным материалом должно оставаться расстояние около 2 см. Во время работ необходимо учесть особенность многих теплоизоляционных материалов, которое состоит в том, что они расширяются на 10-30 %.
Во время монтажа кровли необходимо помнить о том, что в конструкции должны оставаться вентиляционные зазоры. Благодаря этому можно предотвратить появление в системе конденсата.
Пристройка с вальмовой (трёхскатной, ломаной) крышей
Крыши на пристройках многогранной или нелинейной формы отличаются высокой сложностью. Но, как правило, это относится к конструкционному исполнению стропильной системы. А в местах примыкания к основному зданию используются стандартные технологии герметизации стыков, использования закладных элементов или анкерных балок (реек).
ФОТО: strindustry.ruПристройка с вальмовой крышей
Единственным отличием является форма линии соприкосновения. Она довольно редко бывает линейной, чаще состоит из нескольких отрезков, направленных под углом. В этом случае для сохранения герметичности используются фартуки – небольшие самонесущие навесы из оцинкованной жести, крепящиеся к стене на дюбелях или шурупах в зависимости от материала возведения дома.
ФОТО: strindustry.ruКонструкция и основные элементы фартука над местом примыкания
Зеленые двускатные крыши
Фото: Greenroofs.com
Зеленая двухскатная крыша — прекрасный вариант для деревянного дачного домика — так постройка полностью сливается с природным окружением и выглядит просто очаровательно.
Фото: mychickentracktor.com
Кроме эстетичного внешнего вида, зеленая кровля имеет множество преимуществ — она защищает дом от стужи и жары, очищает воздух, поглощает посторонние звуки. На такой крыше вы сможете разбить небольшой огородик или клумбу.
В Исландии, на Фарерских островах, дома традиционно покрывают слоем торфа и выращивают зеленый газон, а чтобы траву было удобно стричь, скаты крыши делают достаточно пологими.
Даже двухэтажные административные здания в Торсхавне, столице Фарерских островов, красуются с зелеными кровлями, которые оригинально оттеняют красновато-коричневые фасады.
Фото: The Family Adventure Project
Черные дома под двускатными зелеными крышами — в эту архитектуру заложен глубокий смысл. За полярным кругом, где солнце редкий гость, стены черного цвета максимально поглощают тепловую энергию, а почвенный покров на крыше помогает сохранить тепло внутри здания.
Критерии выбора, плюсы и минусы
Стыковка крыши пристройки и крыши дома
Сращивание крыш основного здания с пристройкой является наиболее надёжным способом защиты конструкции от протечек. Для этого пристройка должна иметь надёжное основание, не поддающееся усадке. Как правило, это ленточный или плитный фундамент, который является продолжением конструкции несущего основания главного здания. Так же стены пристройки соединяют со стенами основного сооружения при помощи анкеров. Так пристройка и здание соединяются в единую конструкцию. Стыковка крыш представляет собой наиболее трудоёмкий и дорогостоящий процесс, требующий частичной разборки кровли основного здания.
Когда стропильный каркас пристройки готов можно состыковать его с крышей дома, соединив в единое целое.
ФОТО: YouTube.comКаркас крыши гаража и обшитая OSB крыша дома
| Иллюстрация | Описание действия |
| ФОТО: YouTube.com | Удлиняем конёк крыши гаража. Для этого используем балку того же сечения, что и конёк. Выдвигаем её до тех пор, пока она не упрётся в плоскость крыши дома |
| ФОТО: YouTube.com | Отмечаем линии отреза возле конька и ската |
| ФОТО: YouTube.com | Крепим при помощи гвоздей и шурупов в указанных местах |
| ФОТО: YouTube.com | При помощи окрашенного шнура с обеих сторон конька отмечаем линию, где будет проходить ендова |
| ФОТО: YouTube.com | Прибиваем две доски, на которые будут опираться дополнительные стропила |
| ФОТО: YouTube.com | Делаем шаблон стропила: 1 – угол ската крыши, 2 – прямой угол пятки, опирающейся на конёк |
| ФОТО: YouTube.com | Измеряем длину стропил от конька до опорной доски |
| ФОТО: YouTube.com | При помощи шаблона отмечаем нужные углы и обрезаем стропила |
| ФОТО: YouTube.com | Следует помнить, что при обрезке стропила, опирающегося на скат крыши, угол наклона пилы нужно выставить на величину, соответствующую углу ската основной крыши |
| ФОТО: YouTube.com | Аналогичным образом обрезаются и крепятся все дополнительные стропила |
| ФОТО: YouTube.com | Укладываем лист ОСБ на стропила и сдвигаем его так, чтобы угол упёрся в скат крыши дома. Затем отмеряем расстояние по коньку крыши гаража от дома до края листа |
| ФОТО: YouTube.com | Переносим размер на лист, отмеряя его от угла, установленного на скат дома. Затем соединяем полученную точку и угол на коньке и обрезаем |
| ФОТО: YouTube.com | Крепим лист, ту же операцию проделываем с другим скатом |
Две крыши соединены в одну конструкцию и готовы к укладке кровельного материала. Стык защищается стандартной ендовой.
