Достоинства
Преимущества конструкций:
- универсальность строительного материала заключается в том, что его применяют для формирования опорного каркаса кровли, черновых полов и опалубки перекрытий;
- вес деревянных двутавров (1 погонный метр колеблется в пределах от 3,2 до 5,8 кг) позволяет монтировать конструкции без привлечения грузоподъемных механизмов;
- высокая скорость монтажа перекрытий сокращает сроки малоэтажного строительства;
- прочностные характеристики не уступают показателям аналогичных конструкций из металла и бетона;
- ДДБ перекрывают пролеты длиной до 15 м;
- высокая звукоизоляция и низкая теплопроводность обеспечивают комфортные условия пребывания людей в доме;
- простота изготовления балок позволяет наладить их производство в домашней мастерской;
- пропитка антисептиками и огнезащитными составами значительно повышают безопасность эксплуатации конструкций;
- форма поперечного сечения позволяет в продольных проемах балок прокладывать коммуникации различного назначения, что увеличивает объем и полезную площадь помещений;
- цены на ДДБ существенно ниже стоимости аналогичных изделий из других материалов.
Усиленная и облегченная балка, их плюсы
Деревянные двутавровые балки имеют много достоинств перед другими несущими перекрытиями. Прежде всего, они не подвержены изгибу и скручиванию. Никакая усушка не влияет на размеры и конфигурацию изделия.
Благодаря этому, полы всегда бывают ровными и без всякого скрипа, а кровельное покрытие не подвергается деформации. Если они используются в качестве межэтажных перекрытий, то потолки будут идеально ровными. Применяя в строительстве деревянный двутавр, можно решить сразу несколько задач, так как им можно манипулировать. Другими словами, использовать балку можно соответственно конструкции: там, где требуется выдерживать большую нагрузку, применяется усиленный двутавр.
А если при расчетах выяснится, что можно применить облегченную двутавровую опору, то это будет неплохим решением для экономического эффекта. Такой подход при возведении перекрытий в результате может сберечь как пиломатериалы, так и определенную сумму денег.
Варианты облегченных балок
Определение понятия
Перекрытие – это несущая горизонтальная конструкция, разделяющая строение по высоте. Его основная функция состоит в распределении нагрузки. Балка является главной опорой, она скрепляет всю конструкцию строения и обеспечивает необходимую жесткость.
Область применения
Балочные деревянные перекрытия применяются в:
- домах на дачных участках, рассчитанных на эксплуатацию в летнее время;
- каркасных и рубленых зданиях из древесины;
- быстровозводимых постройках сборно-разборного вида;
- строениях хозяйственного назначения – мастерская, баня, сарай, хозблок.
Если мощность фундамента не рассчитана на тяжелые перекрытия, то деревянные балки принято размещать между этажами в домах из кирпича, газосиликатных блоков.
Изготовление и габариты траверсы
Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.
И деревянные и металлические двутавровые балки имеют три основных элемента:
- Верхнюю полку;
- Нижнюю полку;
- Перегородку.
Но в отличие от железных изделий, у деревянных перекрытий каждый из составляющих элементов изготавливается отдельно, и затем происходит сборка всей конструкции. Стенкой может быть ОСП или толстая фанера, а полки выполняются либо из цельного дерева, или из клееного бруса. Связываются между собой они с помощью пазов и крепятся посредством клеевого соединения. Обычно применяются габариты балок следующие: 200×80 и перегородка толщиной 27 мм.

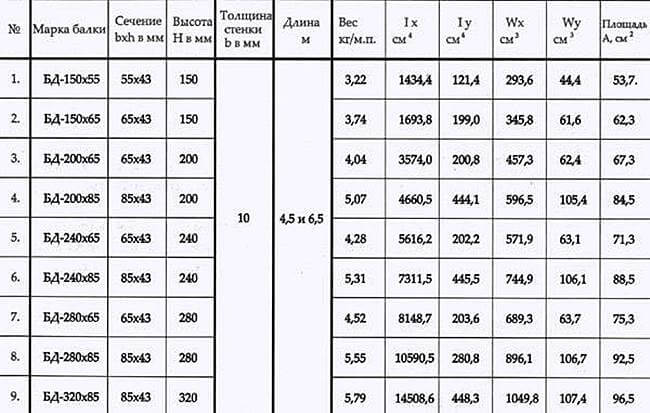

Стандартные габариты двутавровой деревянной балки
В зависимости от нагрузки, разработаны различные технологии изготовления деревянных двутавров, при этом материал и размеры у них будут различные. Более наглядно это можно увидеть из ниже приведенной схемы:
На производстве при изготовлении деревянных перекрытий, как правило, используется специальное оборудование (станки фрезерные, циркулярные, установки для склеивания, пресса и др.)
Достоинства и недостатки балок из дерева
Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:
- доступная цена;
- простота доставки на строительную площадку;
- возможность установки без применения спецтехники;
- экологическая безопасность;
- ремонтопригодность.
Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.
В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.
Достоинства и недостатки балок из дерева
Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:
- доступная цена;
- простота доставки на строительную площадку;
- возможность установки без применения спецтехники;
- экологическая безопасность;
- ремонтопригодность.
Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.
В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.
Инструкция к калькулятору
Наш сервис предоставляет на выбор два вида расчета однопролетных балок перекрытия. В первом случае, вам предлагается рассчитать сечение балки при известном шаге между ними, во втором случае, вы можете узнать рекомендуемое значение шага между балками при выбранных характеристиках сечения. Разберем работу калькулятора на примере, когда ваша задача заключается в нахождении сечения балки.
Для расчета вам понадобится знать ряд обязательных начальных параметров. В первую очередь это характеристики самой балки:
- ширина сечения (толщина), мм;
- длина пролета балки (на изображении BLN), м;
- вид древесины (сосна, ель, лиственница…);
- класс древесины (1/К26, 2/К24, 3/К16);
- пропитка (есть, нет).
В случае, если вы не знаете толщину предполагаемой балки, в первом блоке следует выбрать пункт «Известно соотношение высоты сечения балки к её ширине – h/b» и указать значение 1,4. Эта наиболее оптимальная величина, которая получена эмпирическим методом и указывается во многих справочниках.
Затем нужно указать условия, в которых будет эксплуатироваться перекрытие:
- температурный режим ( 50 °C);
- влажностный режим;
- присутствуют постоянные повышенные нагрузки или нет.
После этого, сконфигурируйте конструкцию и заполните поля калькулятора:
- длина стены дома по внутренней стороне, м;
- шаг между балками, см;
- полная длина балки (на изображении BFL), м;
- нагрузка на балку, кг/м 2 ;
- предельный прогиб в долях пролета.
При необходимости впишите стоимость одного кубометра древесины, для того чтобы узнать общую стоимость всех пиломатериалов.
Также, обратим внимание, что обычно шаг балки не делают меньше 0,3 м, так как это нецелесообразно с экономической точки зрения и больше 1,2 м, так как возможен прогиб чернового пола со всеми вытекающими последствиями. Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки
Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки.
Кроме того, в блоке «Результаты расчета» вы сможете узнать:
- параметры балки при расчете на прочность;
- параметры балки при расчете на прогиб;
- максимальный прогиб балки, см.
Квалифицированный расчет перекрытия по деревянным балкам — залог долговечности сооружения и безопасность для вашей семьи.
Защита деревянных перекрытий от огня
Строительные материалы должны отвечать нормам пожарной защиты. Все материалы разделяют на две группы: горючие и негорючие. Конструкции бывают полуогнестойкие и огнестойкие. Первые только задерживают распространение огня, снижают скорость возгорания. Вторые же не горят, поэтому не дают огню распространяться.
В жилом строительстве эти нормы должны соблюдаться максимально полно. Чтобы обеспечивать максимальную безопасность. В частности перекрытия, которые расположены в семи метрах над землей должны противостоять огню не менее, чем полчаса.
Поскольку для перекрытий часто используется дерево, то рекомендуется использовать цельную древесину. Если же применяются другие древесные материалы, то они должны обладать определенным уровнем плотности. Нередко дерево обрабатывают специальными веществами, придающими огнестойкость горючему материалу.
Когда проектируется конструкции с открытыми балками, то следует учитывать воздействие огня с нескольких сторон.
Для выявления устойчивости конструкции к огню используют специальные значения. Например, для хвойной древесины скорость выгорания принята за 0,8мм в секунду.
Рассчитывая конструкции с открытыми балками, учитывают необходимый уровень огнестойкости. Когда высота задается параметрами утеплителя, повышают ширину балок для увеличения времени задержки огня.
Вопросы к пожарной безопасности, также как и к шумозащите, еще имеются. Их продолжат решать в ближайшее время все заинтересованные стороны.
Особенности стропильной системы
Проектируя конструкцию крыши, требуется выбрать наиболее подходящий вариант стропильной системы. Это могут быть висячие или наслонные стропила. Фермы висячего типа обычно применяются для обустройства легкой крыши большой площади. Опорой для висячих стропил служат стены сооружения. Системы с наслонными стропилами – более сложные и основательные конструкции, в которых стропильные ноги имеют дополнительные точки опоры.
При строительстве кровли стропильная система обычно опирается на мауэрлат – деревянные конструкции, смонтированные на продольных стенах или по периметру здания. Такой вариант крепления применяется при возведении крыши на кирпичных или блочных домах. Если по верху стен выполнена монолитная бетонная балка, либо стены выполнены из бруса или бревна, крыша может опираться не на мауэрлат, а на горизонтальные балки, перекрывающие коробку здания в поперечном направлении.
Кровельный каркас с опорой на балки – это наиболее простой вариант строительства легкой мансардной крыши
При проектировании важно правильно рассчитать толщину балок и стропильных ног с учетом нагрузок на кровельную систему. В процессе монтажа необходимо правильно выполнить опирание стропил на балки перекрытия
Двутавровые каркасные дома
ГОСТы и СНиП на двутавровые балки
Использование опорных изделий в строительстве регламентируется государственными стандартами и нормативами.
При этом разработаны и применяются следующие документы:
ГОСТ 30244-94. «Стройматериалы и комплектующие изделия».
СНиП 2.08.01-89. «Дома для проживания».
ГОСТ 8486-86Е. «ТУ на материалы пород из хвойных деревьев».
СНиП II-25-80. «Конструкции из дерева».
При изготовлении деревянных балок применяются материалы из пород хвойных деревьев по ГОСТу 8486.
ГОСТ 8486. Изготовление черепных заготовок из хвойного материала.
ГОСТ 2695. 1.3.2. Брус из лиственных пород (ольхи, осины).
СНиП II-25. Расчетные параметры древесины балок, при этом она должна быть не ниже 2-го сорта. Для черепных брусков допускается применять древесину 3-го сорта.
Купить двутавровую балку
Чтобы купить балку двутавровую БДК 1 б/у или новую, позвоните нам по телефону, также вы можете прислать сообщение на электронную почту.
Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.
Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.
Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.
Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.
Но несколько замечаний общего плана лишними не будут:
- Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
- Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.
Выбор материала
Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?
Брус
Практика показывает, что лучше, если он будет клееный (о его ). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.
Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.
Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:
Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.
Стойка
Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.
Клей
Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью
Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.
Определение сечения стропилин
Стропильные ноги крыш различной крутизны выполняют неоднозначную работу. На стропила пологих конструкций действует в основном изгибающий момент, на аналоги крутых систем к нему добавляется еще сжимающее усилие. Потому в расчетах сечения стропил обязательно учитывается наклон скатов.
На стропильные ноги крыш указанной крутизны действует лишь изгибающее напряжение. Рассчитываются они на максимальный момент изгиба с приложением всех видов нагрузки. Причем временные, т.е. климатические нагрузки используются в вычислениях по максимальным показателям.
У стропилин, имеющих только опоры под обоими собственными краями, точка максимального изгиба будет находиться в самом центре стропильной ноги. Если стропилина уложена на три опоры и составлена из двух простых балок, то моменты максимального изгиба придутся на середины обоих пролетов.
У цельной стропилины на трех опорах максимальный изгиб будет в районе центральной опоры, но т.к. под изгибающимся участком находится опора, то направлен он будет вверх, а не так как у предыдущих случаев вниз.
Для нормальной работы стропильных ног в системе необходимо выполнить два правила:
- Внутреннее напряжение, сформированное в стропилине при изгибе в результате приложенной к ней нагрузки, обязано быть меньше расчетного значения сопротивления пиломатериала на изгиб.
- Прогиб стропильной ноги должен быть меньше нормируемого значения прогиба, который определен соотношением L/200, т.е. прогнуться элементу разрешается только на одну двухсотую долю его реальной длины.
Дальнейшие вычисления состоят в последовательном подборе размеров стропильной ноги, которые в результате удовлетворят указанным условиям. Для вычисления сечения имеются две формулы. Одна из них используется для определения высоты доски или бруса по произвольно заданной толщине. Вторая формула применяется для расчета толщины по произвольно заданной высоте.
В вычислениях необязательно пользоваться обеими формулами, достаточно применить только одну. Полученный в итоге расчетов результат проверяют по первому и второму предельному состоянию. Если расчетная величина получился с внушительным запасом по прочности, вводимый в формулу произвольный показатель можно уменьшить, чтобы не переплачивать за материал.
Если расчетная величина момента изгиба получится больше, чем L/200, то произвольное значение увеличивают. Подбор проводится в соответствии со стандартными размерами имеющихся в продаже пиломатериалов. Так подбирают сечение до того момента, пока не будет подсчитан и получен оптимальный вариант.
Рассмотрим простой пример вычислений по формуле b = 6Wh². Предположим, h = 15 см, а W это отношение M/Rизг. Величину М вычислим по формуле g×L2/8, где g – суммарная нагрузка, вертикально направленная на стропильную ногу, а L – это длина пролета, равная 4 м.
Rизг для пиломатериалов из хвойных пород принимаем в соответствии с техническим нормами 130 кг/см2. Допустим, суммарную нагрузку мы рассчитали заранее, и она у нас получилась равной 345 кг/м. Тогда:
M = 345 кг/м × 16м2/8 = 690 кг/м
Чтобы перевести в кг/см делим результат на 100, получаем 0,690 кг/см.
W = 0,690 кг/см/130 кг/см2 = 0,00531 см
B = 6 × 0,00531 см × 152 см = 7,16 см
Округляем результат как положено в большую сторону и получаем, что для устройства стропил с учетом приведенной в примере нагрузки потребуется брус 150×75 мм.
Проверяем результат по обоим состояниям и убеждаемся в том, что нам подходит материал с рассчитанным сейчас сечением. σ = 0,0036; f = 1,39
Стропила крыш крутизной более 30º вынуждены сопротивляться не только изгибу, но и силе сжимающей их вдоль собственной оси. В этом случае помимо проверки по описанному выше сопротивлению на изгиб и по величине изгиба нужно рассчитывать стропилины по внутреннему напряжению.
Т.е. действия выполняются в аналогичном порядке, но проверочных расчетов несколько больше. Точно также задается произвольная высота или произвольная толщина пиломатериала, с ее помощью рассчитывается второй параметр сечения, а затем проводится проверка на соответствие вышеперечисленным трем техническим условиям, включая сопротивление сжатию.
При необходимости в усилении несущей способности стропилины вводимые в формулы произвольные значения увеличивают. Если запас прочности достаточно большой и нормативный прогиб ощутимо превышает вычисленное значение, то есть смысл еще раз выполнить расчеты, уменьшив высоту или толщину материала.

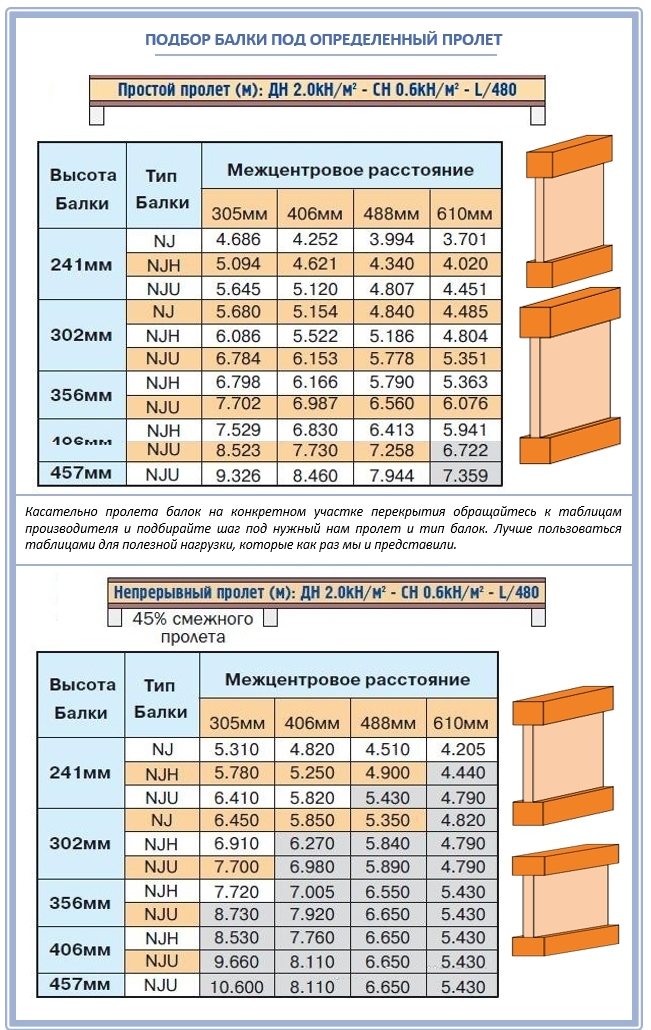

Подобрать первоначальные данные для производства расчетов поможет таблица, в которой сведены общепринятые размеры выпускаемых у нас пиломатериалов. Она поможет подобрать сечение и длину стропильных ног для первоначальных вычислений.
Виды балок перекрытия из дерева (древесины)
Деревянные балки могут быть изготовлены из разных пород дерева. Но, как правило, их изготовляют из хвойных пород, таких как лиственница, сосна или ель. Это объясняется тем, что они, по сравнению с лиственными породами, отличаются лучшей устойчивостью к изгибающим нагрузкам. Среди хвойных пород наилучшими характеристиками обладает лиственница, но и стоимость ее довольно высокая. Поэтому наибольшее распространение в строительстве получили деревянные балки перекрытия из сосны. По прочности они несколько уступают лиственнице, но лучше аналогичных изделий из ели, а стоимость их относительно невысокая.
В зависимости от формы сечения и и других особенностей можно выделить следующие виды балок из дерева (древесины):
- Из бревна (позиции 1-2 на рис.1);
- Из доски (7);
- Из обычного пиленого бруса (3);
- Из клееного бруса (4-5);
- Двутавровые (6).
Рис.1 Виды деревянных балок перекрытия.
Бревна
Балки перекрытия из бревен в настоящее время используются редко. Но все же, как вариант могут рассматриваться. Для их изготовления можно использовать сухие, очищенные от коры и обработанные антисептическим составом бревна диаметром 100-300 мм и длиной до 6 м. Они могут быть оцилиндрованными или обрезанными с двух сторон.
Доски
В качестве балок деревянного перекрытия могут использоваться доски, толщиной не менее 50 мм и шириной 100-200 мм. Использование для этой цели досок меньшей толщины не желательно. Доски, как правило, используются при перекрытии небольших пролетов.
Брус: пиленый или клееный
Чаще всего в качестве деревянных балок перекрытий используется обычный пиленый бус сечением 75-200х100-250 мм. С помощью балок такого вида можно перекрывать пролеты до 6 м. Их главное преимущество, как и досок – относительно небольшая стоимость. При выборе и покупке бруса следует проследить, чтобы он был сухой, без опрелостей, темных пятен или полос и не имел деформаций (прогибов, кручений).
Клееный брус изготавливается в промышленных условиях, в процессе склеивания нескольких ламелей – высушеных до влажности 6-10% досок с противоположным направлением древесных волокон.
Такой брус намного прочнее обычного пиленого и может перекрывать пролеты до 12 м. Он изготовляется шириной и высотой от 75 до 300 мм. Существует также другая разновидность клееного бруса ЛВЛ — из склееных очень тонких пластин древесины, по типу фанеры. Обе разновидности клееного бруса довольно хороший вариант для устройства деревянного перекрытия, но стоимость его тоже довольно высокая и не всем «по карману».
Двутавры
Двутавровые деревянные балки представляют собой изделия, склеенные из двух материалов: верхнего и нижнего поясов из древесины между которыми вставлена поперечина из фанеры или древесно-стружечной плиты (OSB, OSP).
Прочность и жесткость качественно изготовленных двутавровых деревянных балок почти в три раза выше чем пиленого бруса аналогичного сечения.
При этом вес их небольшой. Например, вес балки длиной 6 м не более 40 кг. Кроме того, они со временем не дают усадку, не рассыхаются и не выкручиваются. С помощью них можно перекрывать пролеты больше 6 м. Правда стоимость двутавровых балок выше чем обычного бруса.
Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры
Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция
Виды балок перекрытия – преимущества и недостатки
Чем хорош канадский метод строительства перекрытия?
Порядок изготовления деревянной балки двутавровой
Двутавровая деревянная балка для перекрытия
Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:
- Деревянная балка для опалубки.
- Деревянный двутавр для устройства кровли.
- Для устройства перегородок и полов.
- Балки для устройства перекрытий.
В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.

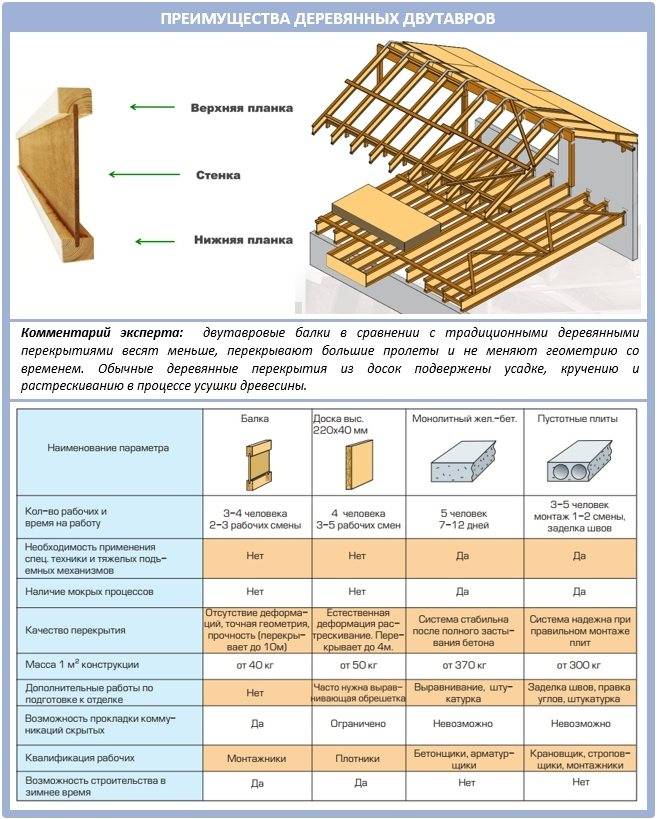

Преимущества двутавровых балок
Как изготовить двутавр своими руками
Как изготовить двутавр своими руками
Сразу предупреждаем, что для выполнения таких работ надо иметь электрические деревообрабатывающие инструменты и солидный опыт плотника. Двутавровые балки – несущие элементы повышенной ответственности, любые отклонения между расчетными и фактическими параметрами становятся причиной очень серьезной ситуации – нарушение устойчивости перекрытия. Мы рассмотрим самый простой вариант изготовления элементов, применять которые можно только на различных хозяйственных пристройках.
Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету
Предварительно подготовьте рабочее место. Понадобится длинный стол, его размеры должны отвечать параметрам изготавливаемых балок. Стол делайте из подручных материалов, главное чтобы поверхность была максимально ровной. К нему потом прибиваются специальные доски для соединения элементов балки в единую конструкцию.
Шаг 1. Подсчитайте количество и закупите необходимые пиломатериалы. Для балки надо иметь брус с размерами, соответствующими серии двутавра, плиту ОСП 3, столярный клей и небольшие гвоздики или специальные скобы. В упрошенном варианте клей не применяется, но опытные строители настоятельно рекомендуют не пропускать этот важный производственный этап. Это очень негативно отражается на показателях прочности бруса.
Для начала нужно подготовить инструменты и материалы для работы
Шаг 2. Подготовьте рейки. Точно посередине следует вырезать канавку глубиной примерно 10 мм и шириной в соответствии с толщиной плиты. Промышленное производство предусматривает сложный профиль канавки, такой же вид придается и кромкам плиты ОСП. За счет этого существенно увеличивается сила сцепления полок со стойкой. Если у вас нет такого оборудования и набора фрез, то канавку можно делать прямоугольной. Соответственно, кромки плиты также не фрезеруются. Длина реек должна отвечать размерам пролета, ширина и высота выбирается в зависимости от предполагаемых нагрузок.
В рейках вырезают продольные канавки по толщине плиты
Шаг 3. Обильно намажьте канавку столярным клеем. Можно использовать ПВА, он на практике показал неплохие свойства, с ним легко работать. Кроме того, по стоимости этот материал не оказывает большого влияния на общую цену самостоятельно изготовленных двутавров.
Пазы промазывают клеем
Шаг 4. Вставьте в паз подготовленный кусок плиты ОСП. Он должен входить с небольшим натяжением, добиться этого можно за счет уменьшения ширины канавки. Если у вас плита толщиной 10 мм, то для вырезания паза берите фрезу шириной не более 9 мм. Дело в том, что непрофессиональные станки невозможно точно отрегулировать, у них всегда будет биение. Как результат – девятимиллиметровая фреза будет давать канавку шириной 9,5–10 мм. В нашем случае это не проблема – плита будет прочно держаться в пазу.
Вставляют заготовку из ОСП
Забивайте плиту через небольшой отрезок доски, в противном случае кромка начнет крошиться. Внимательно следите, чтобы ОСП входила по всей длине до упора, плоскости должны быть строго параллельными. Если длина ОСП недостаточна, то надо использовать два куска плиты. В месте соединения подбейте их в торец до плотной стыковки.
Куски плиты плотно стыкуют
Шаг 5. Посадите на место вторую верхнюю рейку. Технология ничем не отличается от вышеописанной.
На ОСП надевают верхнюю планку
Шаг 6. Переверните двутавр набок и закрепите его в подготовленных шаблонах на столе. Расстояние между досками должно точно отвечать высоте двутавра, прибивайте их ровно по линии. Если двутавр немного не входит, то это значит, что рейки не до конца вошли в плиты, поправьте их положение, добейте элементы молотком.
Двутавр укладывают между шаблонами из досок
Шаг 7. Закрепите скобами рейки и плиты, расстояние между креплениями примерно 20–25 см.
Рейки и плиты скрепляют скобами
Шаг 8. Переверните двутавр обратной стороной, зафиксируйте его между досками и опять скрепите элементы скобами. Двутавр собран, теперь его надо аккуратно уложить на ровную площадку для полного высыхания клея. Желательно балки хранить под навесом.
Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея
Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.
Сверление отверстий для коммуникаций
