Устройство электрического теплого пола под ламинат – какую систему и ламинат выбрать

Какой ламинат выбрать для электрического теплого пола

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

• кабельный;
• нагревающие маты;
• аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

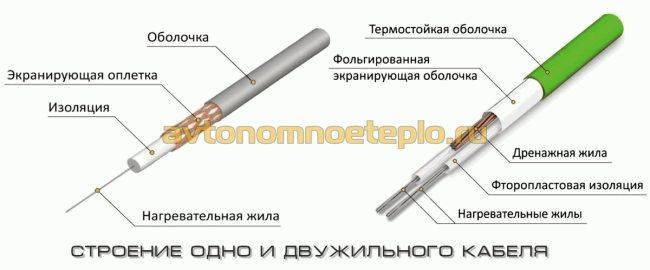

Обогревающие кабеля могут быть разными по строению:

• с одной токопроводящей жилой;
• с двумя (двужильные);
• с саморегулирующимися жилами.

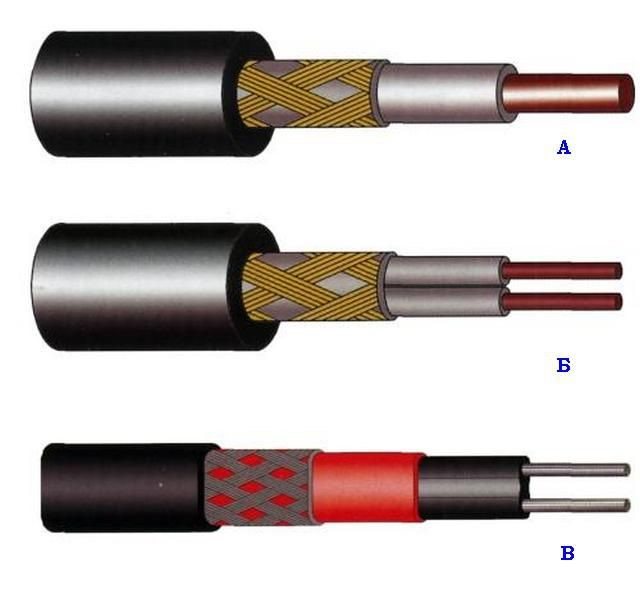

Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

• концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
• электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

• высокий уровень готовности к монтажу;
• более тонкая стяжка;
• быстрая установка;
• экологичность.

Есть и минусы:

• низкая мощность;
• максимальная площадь обогрева до 15 м2;
• маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента.

• высокий КПД, что сказывается на экономичности;
• долговечность — дается гарантия на 25 лет;
• выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
• устойчивостью к коррозии.

Какой ламинат выбрать

Важное значение для нормального функционирования тёплого пола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркет будут деформироваться, плохо пропускать тепло и выделять формальдегид, выше допустимой нормы. Ламинат для плёночного пола с подогревомдолжен отвечать следующим требованиям:

Ламинат для плёночного пола с подогревомдолжен отвечать следующим требованиям:

• обладать замковым соединением, использовать клей для монтажа плит не рекомендовано, он создаёт жёсткий шов, который рвётся при температурных перепадах;
• иметь высокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10 м2 х °K/Вт;
• оптимальная толщина плит 8 — 9 мм, если они тоньше — происходит разрушение замкового соединения при перепаде температур, а толстые плохо пропускают тепло;
• не выделять при нагреве формальдегид выше допустимого придела, подойдёт напольное покрытие класса ЕО и К1;
• быть износоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочность пола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковке или в инструкции к изделию должен присутствовать специальный значок, он обозначает возможность совмещать данный ламинат с элементами обогрева.

Нюансы в плане подбора оптимальной марки материала

С толщиной ситуация более менее понятна. Остается только разобраться с тем, какой именно ламинат годиться для использования вместе с теплыми полами. Укладка ламината на теплый пол будет успешной, если вы приобретете материал с соответствующей маркировкой.

Маркировка

Сегодня большинстве изделий, которые специально разработаны для взаимодействия с теплыми водяными полами, носят надпись «Warm wasser», что означает буквально – «горячая вода». На рисунке продемонстрированы значки, которые можно встретить на товарах, предлагаемые сегодня в торговой сети.

Ламинат для теплого водяного пола должен быть совместим с внутрипольным вариантов обогрева. Обычно рядом со значком маркировки ставится значение рекомендуемой температуры нагрева материала. Как правило, это 27-28 0 С.

При покупке материала обратите внимание на содержание сопроводительной документации. Обычно производители пишут в паспорте желательные виды обогревающего оборудования, способы и интенсивность обогрева

Коэффициент теплового сопротивления

Не стоит опускать в сторону и теплоизоляционные свойства облицовочных материалов

Так же в качестве важного параметра, обратите внимание на тепловое сопротивление материала (thermal resistence). Для водогрейных полов специально выпускаются ламинированные плиты, обладающие приемлемыми параметрами для теплообмена. Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло

Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло

Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления

Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло. Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления.

Показатель теплового сопротивления напрямую зависит от плотности и толщины материала. Для водяных теплых полов рекомендуется использовать плитки, толщина которых не превышает 8-10 мм. Пренебрежение технологическими параметрами может привести к тому, что нижняя часть материала будет перегреваться, что в результате приведет к порче напольного покрытия.

Последний аспект, на который следует обращать внимание – класс материала

Класс ламината

В этом плане картина выглядит следующим образом. Чем выше класс, тем лучше качество материала, тем меньше его поверхность подвержена стиранию. Следует отметить, что под воздействием нагревательного контура ламинат пребывает в сложном физическом состоянии, поэтому лучше будет, если плиток на теплый водяной пол будет осуществлена материалами класса 32 или 33.

Как правило, все изделия, маркированные соответственно под теплые полы, имеют необходимый класс прочности.

Существует еще одна немаловажная деталь, на которую следует обратить внимание при покупке материала, зона использования. Не каждый материал будет одинаково подходить для настила в разных по назначению помещениях. Отапливаемые помещения условно делятся на три зоны:

Отапливаемые помещения условно делятся на три зоны:

• Зона спальная – комнаты отдыха, спальные комнаты;
• Зона рабочая — кухня, кладовая;
• Зона транзитная – корило, прихожая;
• Зона отдыха и релаксации — балконы, лоджии, ванная комната.

В каждом отдельном случае подбирается определенный тип материала, на котором стоят соответствующий отметки. Разделение происходит по классности и по уровню содержания формальдегида.

На предлагаемом видео очень подробно рассказано о том, как правильно выбирать ламинат и для каких целей:

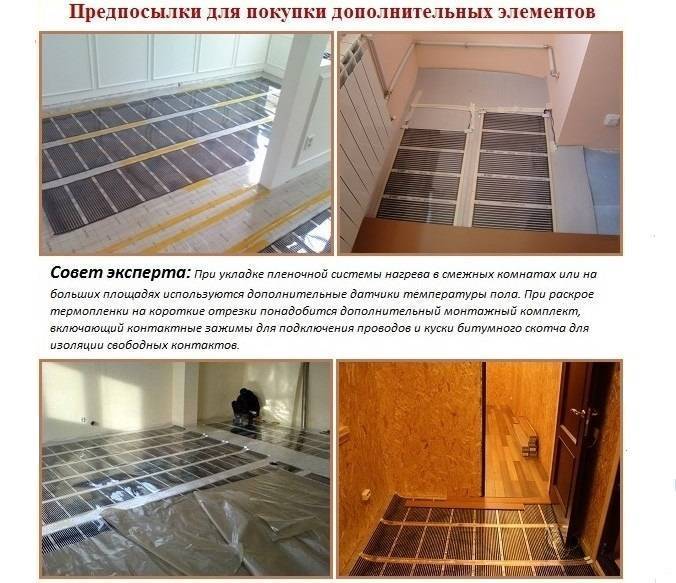

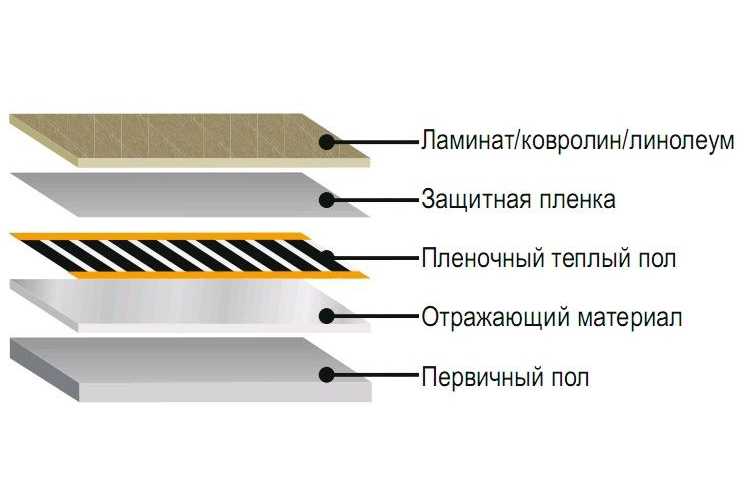

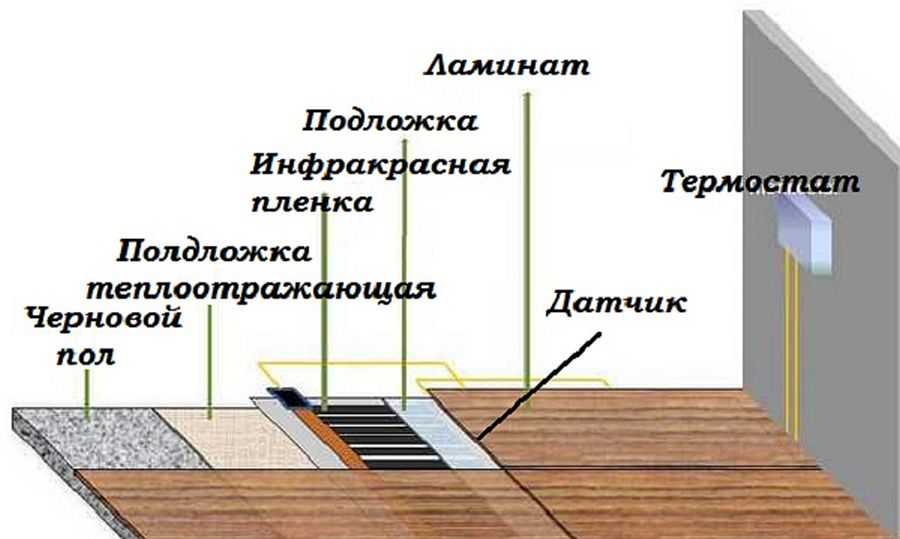

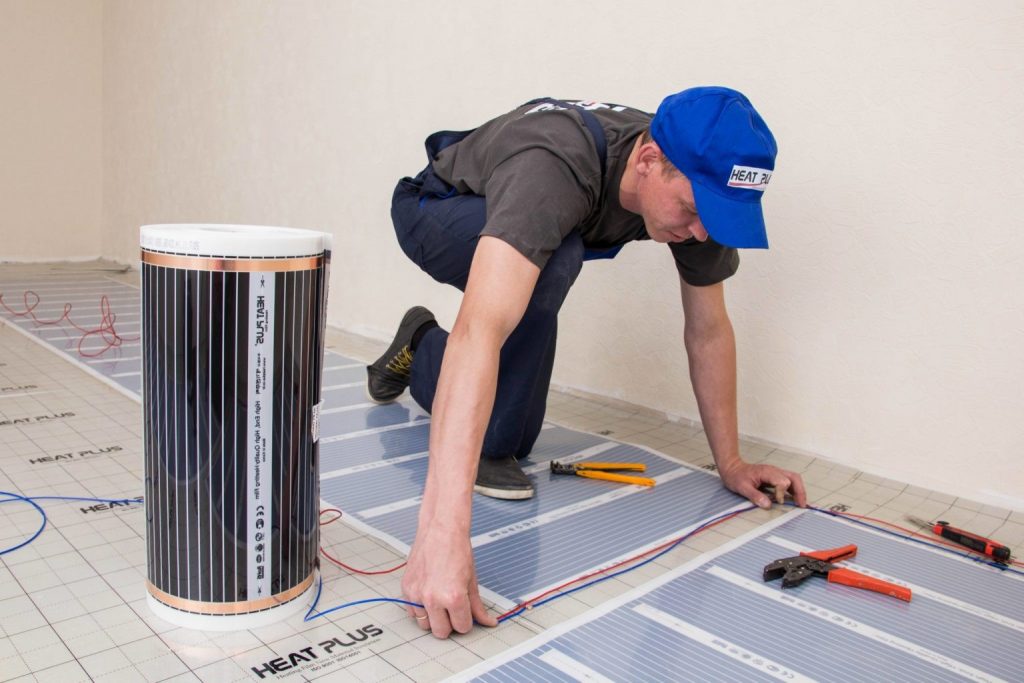

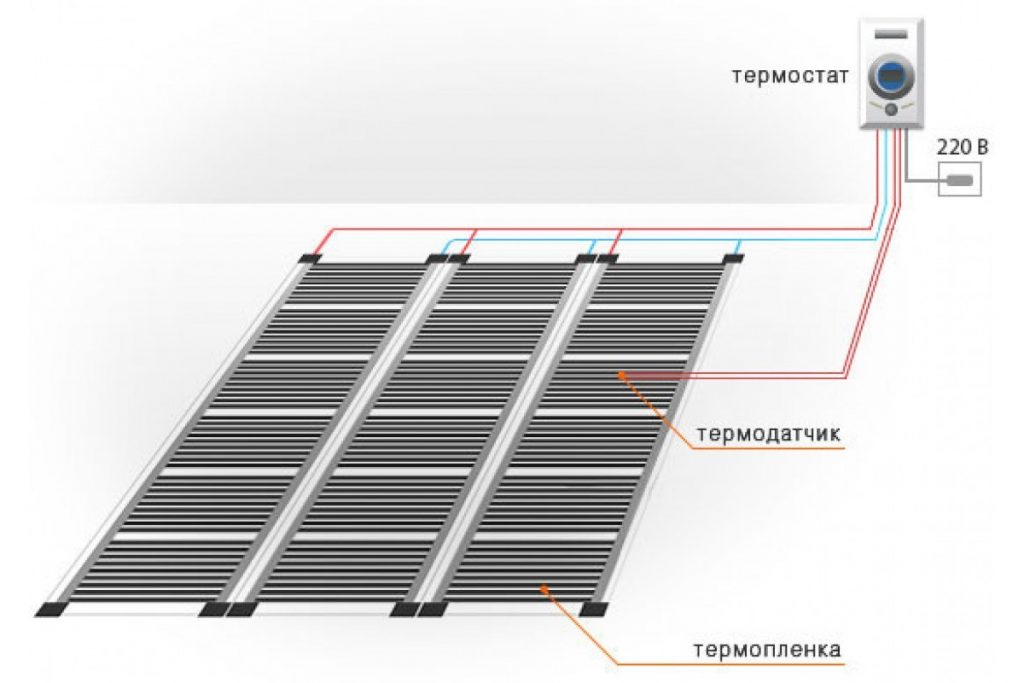

Инструкция по монтажу инфракрасной системы

Монтаж инфракрасного тёплого пола под ламинат не вызовет труда даже у новичков. Для устройства такой инновационной системы, необходимо следовать пошаговой инструкции:

• В выбранном на прилегающей к полу стене месте монтируется включатель с реостатом для регулировки мощности оборудования.
• Кабель от терморегулятора прокладывается в специальном канале к месту спайки или клеммного соединения с инфракрасной плёнкой.
• Производится разравнивание, подготовка и очистка основания под монтаж оборудования.

• Первым делом, по стяжке выстилается мембранная полимерная гидроизоляция.
• После плёнки под ламинат кладётся теплоизоляционный слой.
• Инфракрасный тёплый пол аккуратно раскатывается по подготовленной плоскости, в соответствии с инструкцией, прилагаемой к изделию.

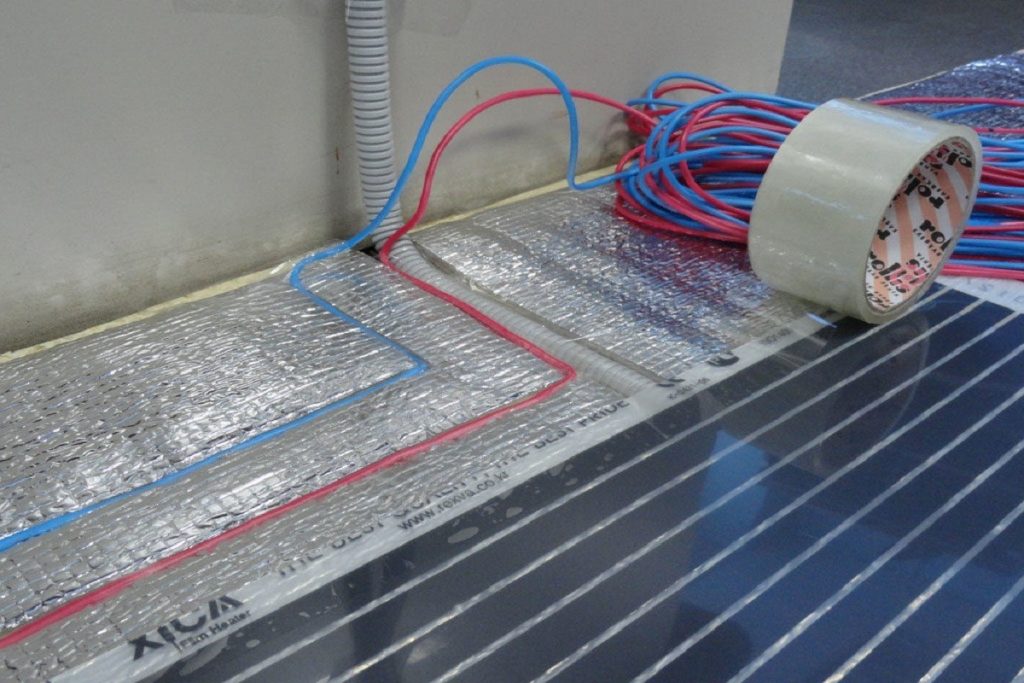

• Производится соединение сердечника питающего провода с кабелем тёплого пола.

• Контакты изолируются специальными диэлектрическими материалами.
• Проверяется работоспособность устройства после подачи питания.
• Инфракрасная плёнка закрывается «Изоспаном», пористым непроницаемым материалом, который одновременно играет роль подложки под ламинат.
• На завершающем этапе, монтируются ламели чистового покрытия.

Сразу после монтажа, рекомендуется положить на пол несколько ламинированных дощечек, включить оборудование и проверить его работоспособность. Если в ходе тестирования и пуско-наладки не возникает каких-либо проблем, можно приступать к устройству чистового покрытия пола.

Какой ламинат подойдет?

Чтобы теплый пол был максимально эффективен, необходимо со всей ответственностью подойти к выбору ламината. Покупая этот материал, следует учитывать его:

• коэффициент сопротивления теплу. Этот показатель зависит от текстуры материала. Чем выше пористость, тем лучше теплопроводимость;
• максимальная температура нагрева. Специалисты не рекомендуют нагревать ламинат выше 27-30 °C. Это связано с тем, что при перегреве этого материала выделяется вредное для здоровья человека вещество – формальдегид, а само покрытие деформируется;
• толщина. При выборе этого параметра следует помнить не только о теплопроводимости (чем тоньше, тем лучше), но и о характеристиках эксплуатации (по нем нужно будет ходить, устанавливать мебель). Наиболее оптимальная толщина ламината на теплый пол – 8 мм;
• класс. Эта характеристика мало влияет на эффективность электрического теплого пола, но от нее зависит долгосрочность эксплуатации напольного покрытия. В основном стоимость ламината зависит от его класса (чем выше класс, тем больше цена);
• маркировка. Упаковка ламината содержит специальную маркировку, указывающую на возможность использования его для теплого пола.

Грамотно подобранный ламинат станет гарантией хорошей эффективности и долговременности эксплуатации всей конструкции.

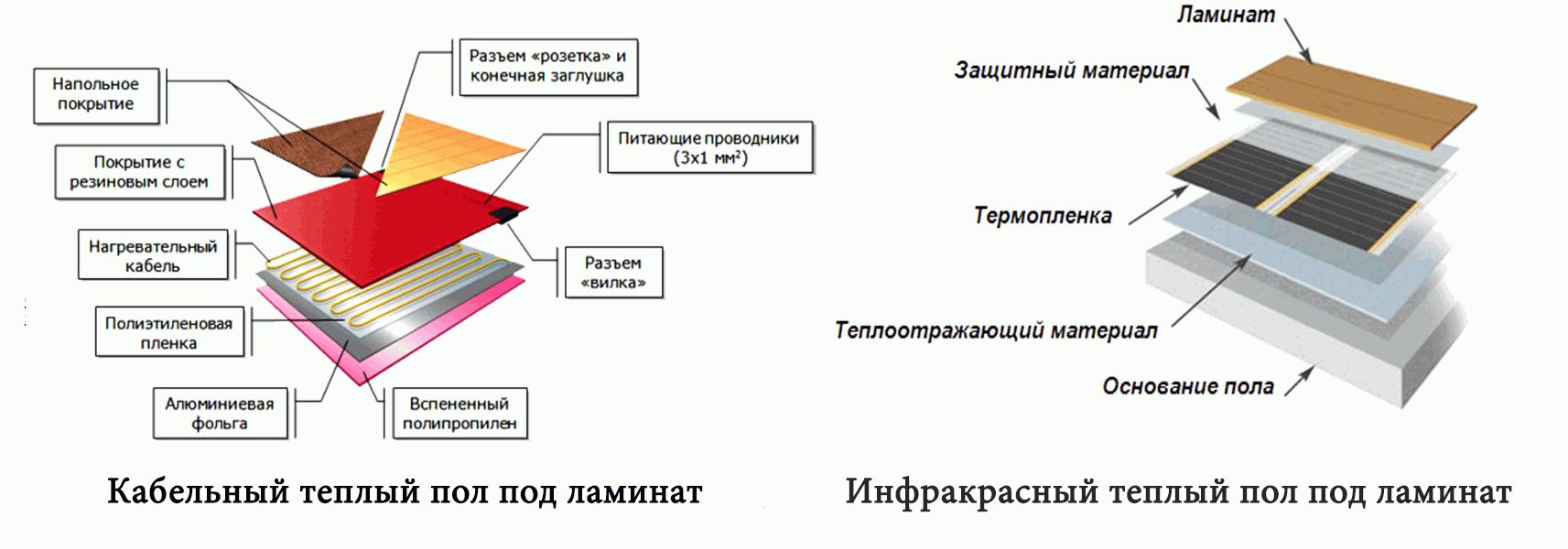

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Тип отопительной системы	Технические характеристики и технологические особенности
Водяная	На основании пола устанавливается система пластиковых труб для обогрева помещения. В дальнейшем она закрывается стяжкой толщиной не менее пяти сантиметров. Укладка ламината выполнятся по рекомендованной производителем технологии – специальная подложка для ликвидации неровностей, ламинатные ламели. Это самый неудачный вариант пола с подогревом, имеет три существенных недостатка. Первый – низкий КПД. Толстая песчано-цементная стяжка и поролоновая прокладка под ламинат увеличивают потери тепловой энергии. Второй – высокая сметная стоимость. Имеется в виду суммарная стоимость материалов и количество потерянного времени. Третья – большие проблемы в случае возникновения аварийных ситуаций. Протечки воды обнаруживаются слишком поздно, за это время приходят в негодность многие архитектурные конструкции. Кроме того, ремонт требует полного демонтажа не только ламината, но и стяжки. Это долго и дорого. В настоящее время полы с водяным подогревом используются очень редко. Кроме вышеперечисленных проблем с финишными покрытиями, они имеют и свои чисто технические недостатки: необходимо устанавливать специальный котел, сложная система распределения и регулировки тепловой энергии и т. д.
Электрическая	Более современная и более качественная система, по количеству использования уверенно лидирует по причине относительно небольшой стоимости. Система состоит из специальных электрических кабелей, количество теплоты (Q) зависит от квадрата силы тока (I2) , параметров сопротивления токопроводящей жилы (R) и времени (T). Q=I2×R×T. Электрический подогрев намного эффективнее водяного, имеет перед ним несколько преимуществ. Первое – аварийные ситуации не имеют таких негативных последствий. Втрое – системы намного проще с инженерной точки зрения, аппаратура управления и контроля может монтироваться в любом удобном месте. Третье – уменьшенная толщина цементно-песчаной стяжки повышает эффективность функционирования, сокращает материальные затраты на поддержание комфортных условий в зимний период времени.
Инфракрасная	Самая современная система теплого пола. Теплоносители электрические, но не обыкновенные кабели. Это специальные карбоновые нити, запаянные с двух сторон пластиковыми пластинами. Общая толщина не превышает одного миллиметра, реализуется отдельными рулонами, которые можно разрезать по требуемым размерам. Такие системы имеют много преимуществ: высокий КПД, простота монтажа, надежность и безопасность эксплуатации. Под инфракрасные системы цементно-песчаная стяжка не делается, что дает возможность экономить время и деньги. Единственный недостаток – высокая стоимость, инфракрасные полы доступны далеко не всем застройщикам.

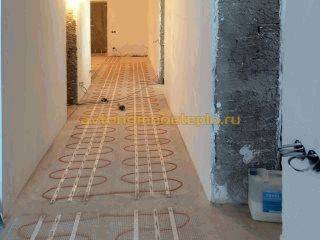

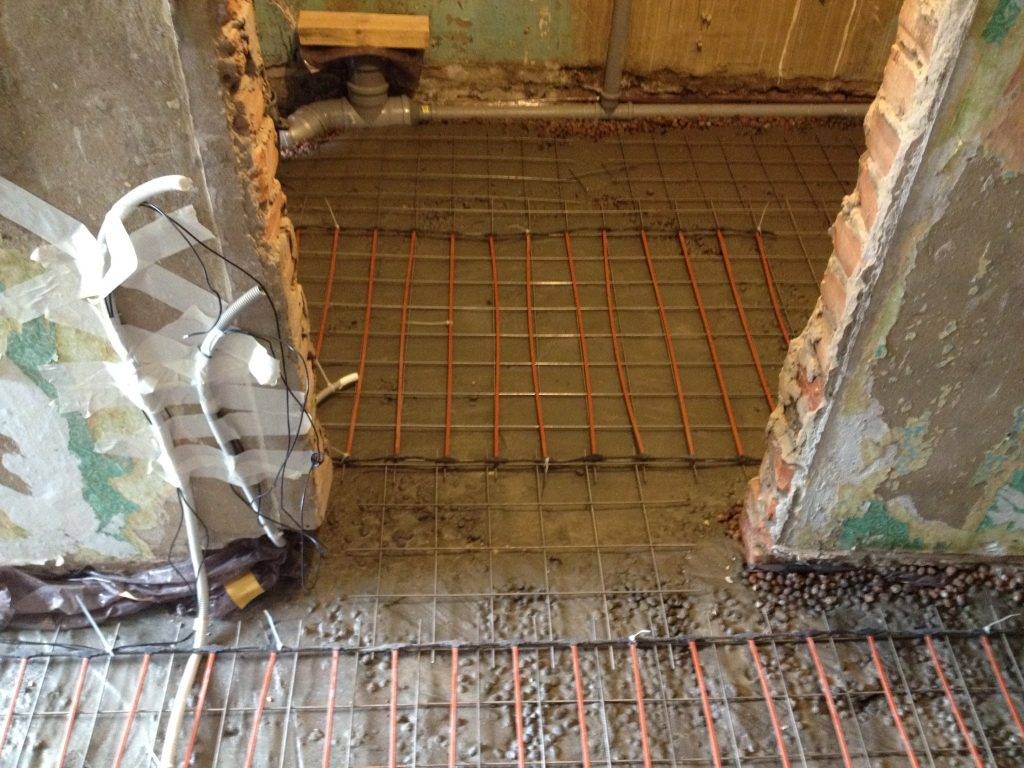

Укладка резистивного нагревательного кабеля

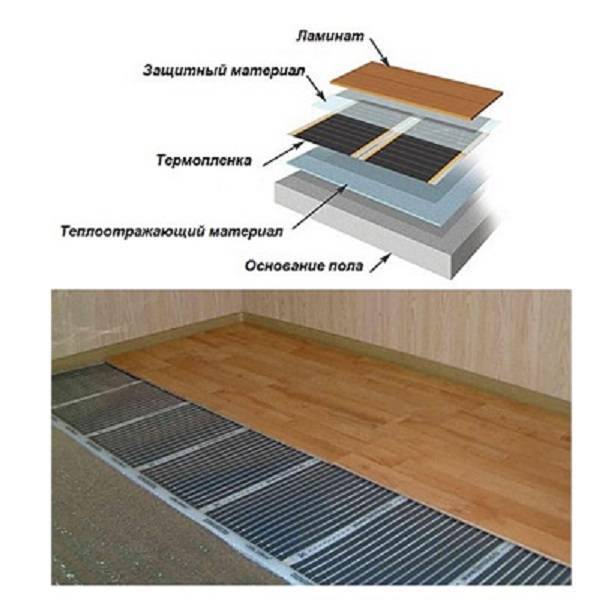

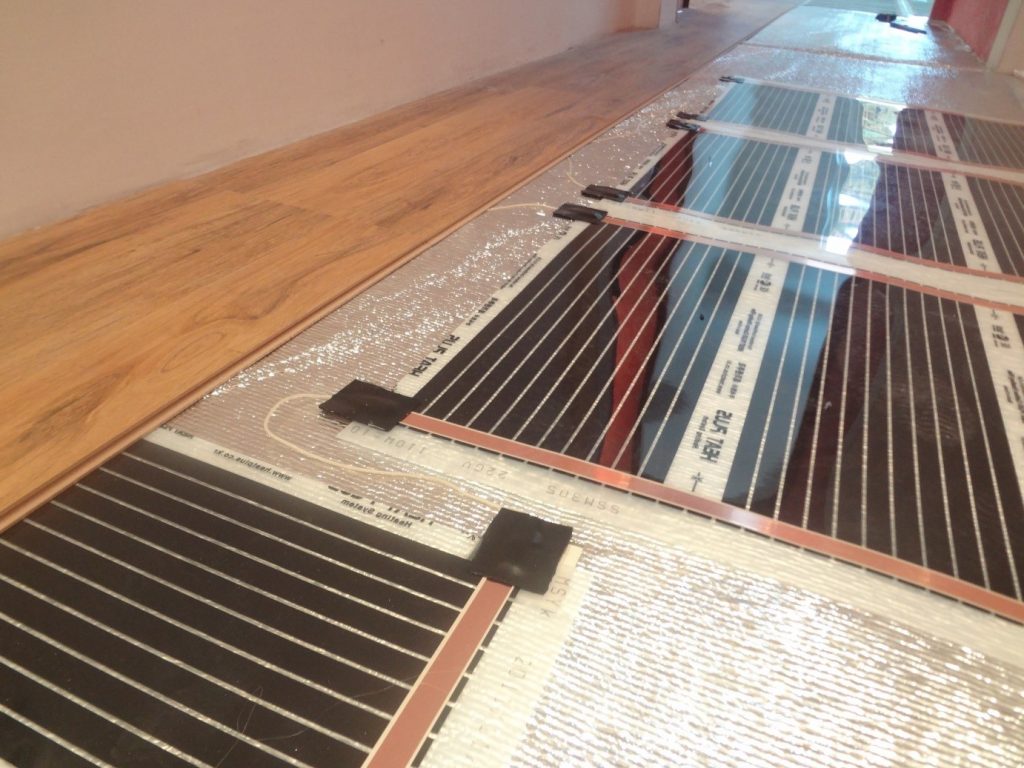

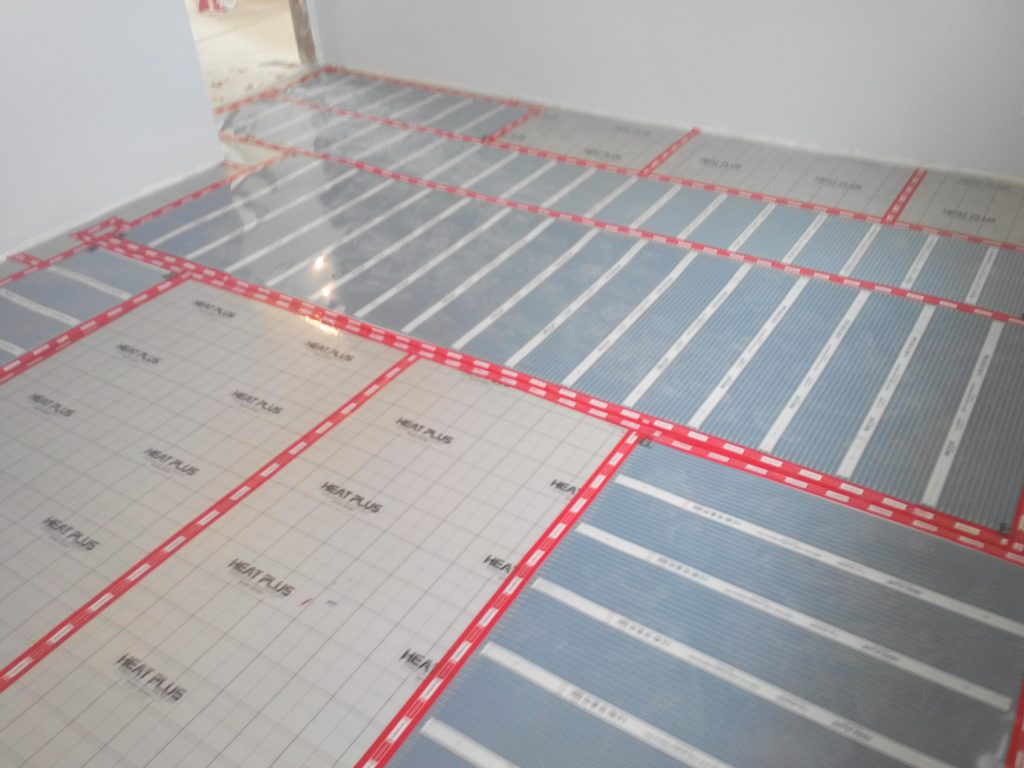

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

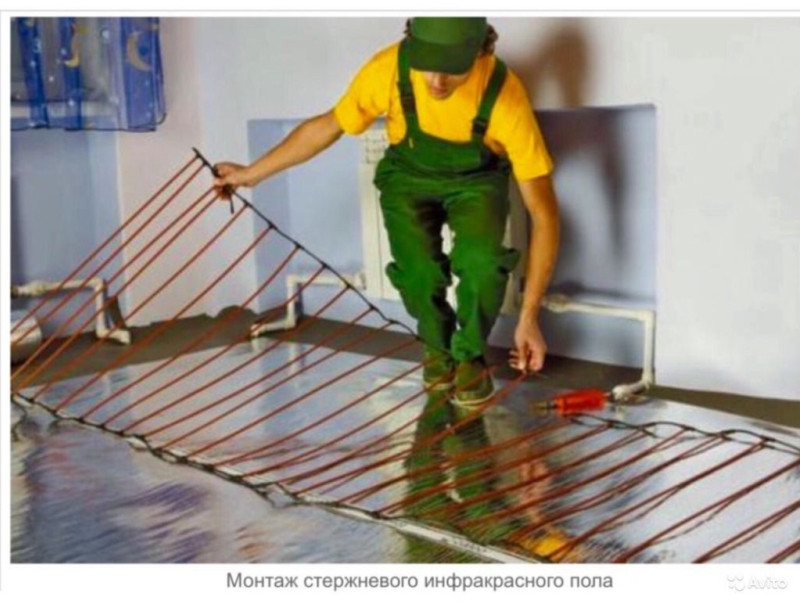

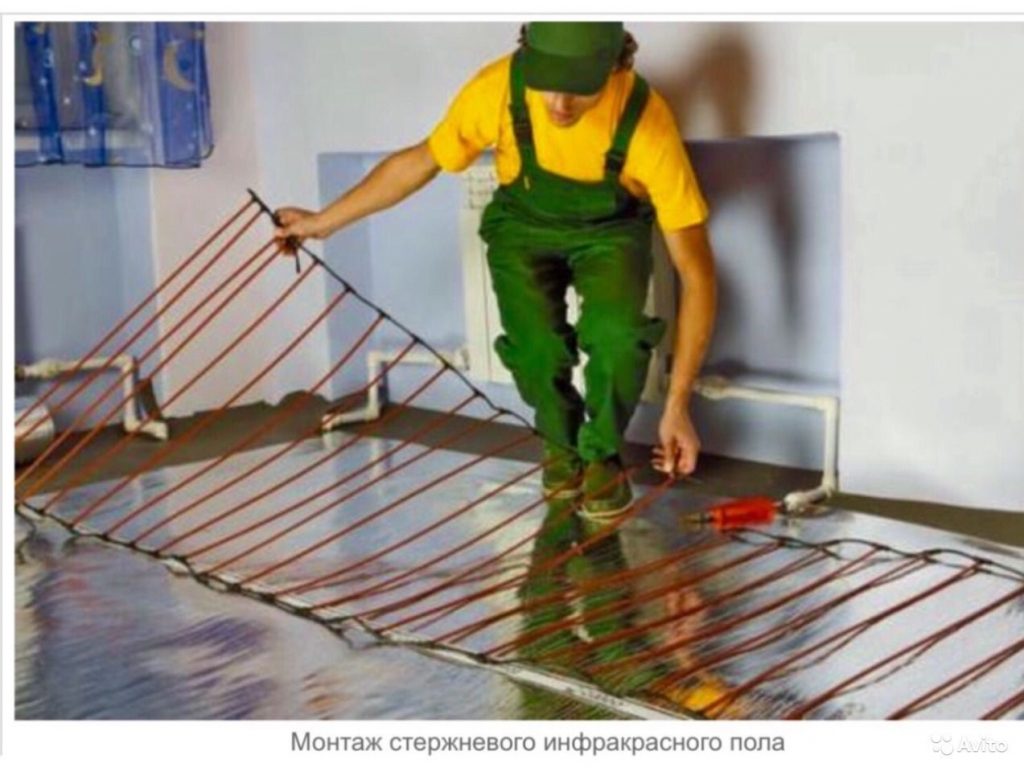

Монтаж стержневого карбонового пола

При монтаже стержневого карбонового элемента отопления напольного покрытия, необходимо учитывать ряд нюансов:

• Также, как и в предыдущем случае, на стене устраивается регулятор мощности пола с заземляющим кабелем.
• Рекомендуется прокладывать кабель от терморегулятора в специально проделанной штрабе с защитной гибкой гофрой.
• Вторым этапом подготавливается основание – поверх стяжки устраивается тепло- и гидроизоляционный материал.

• Стержневые карбоновые нагреватели поставляются в виде готовой конструкции, где каждый электрический прибор связывается распределительными нитями и кабелями, в результат чего получается полноценный мат.
• Оборудование аккуратно выстилается и разглаживается по всей обогреваемой плоскости пола.
• В отличие от инфракрасных матов, поверх карбонового стержневого тёплого пола необходимо устроить бетонную стяжку с толщиной от 30 мм и более.
• Выжидается время для схватывания и набора прочности вяжущих материалов.
• По завершении твердения и полного испарения влаги из стяжки, монтируется подложка и настилается ламинат.

От качества монтажа зависит долговечность и надёжность обогревательных элементов, что требует строгого соблюдения горизонтальной плоскости каждой детали при её устройстве.

А есть ли предпочтительный тип теплого пола под ламинат

Как решались проблемы вредных испарений

Понятно, что проблемой номер один являются вредные испарения, на которые, впрочем, существуют свои стандарты. В Европе вся продукция, по количеству в ней формальдегида маркируется Е1 (при выбросе менее или равно 0,124 мг/м³ воздуха), или Е2 (при выбросе более 0,124 мг/м³). В интернете можно встретить утверждения, что есть и класс Е0, соответствующий такому качеству, когда при нагреве до 28 градусов выброса не происходит. Но это не соответствует истине.

Класс Е1 – самый безопасный

На этот стандарт ориентируются и российские производители. У американцев есть свои нормативы, которые, надо сказать, очень схожи с европейскими. А вот японские нормы включают в себя 4 уровня, от F* (наиболее вредный) — до F****, который и является самым безопасным.

О соответствии изделия тому или иному классу говорит маркировка, а вот какой она будет, зависит от страны-производителя.

Какую подложку лучше выбрать для теплого пола

Положить ламинат без подложки на пол с подогревом не получится. Ведь она выполняет ряд очень важных функций, о чем подробно изложено в работе: «Какую подложку выбрать под ламинат?». В варианте с «теплым полом» добавляются еще две функции:

• отражать тепло вверх при укладке под системой обогрева;
• свободно пропускать теплые потоки при укладке сверху.

Подбирать подложку для укладки под обогревательную систему очень просто: она обязательно должна быть фольгированной (об этом виде демпфера можно узнать в статье: «Фольгированная подложка»). Объяснить причину легко — фольга отражает инфракрасные лучи.

Подложка в варианте «над системой обогрева» должна иметь дополнительные характеристики:

• Хорошую теплопроводность, что достигается несколькими путями: свойством материала хорошо проводить тепло (коэффициент сопротивления теплопередачи не должен превышать значения 0,04-0,06 м2 х °K/Вт); малой толщиной; наличием перфорации — через отверстия тепло легко достигает напольного покрытия;
• Обладать устойчивостью к высоким температурам — не плавиться и не деформироваться (проседать);
• Оставаться экологически чистой при высоких температурах — не выделять токсичных веществ под воздействием тепла;
• Иметь паропроницаемость, позволяющую обеспечить защиту от образования конденсата.

Этим условиям лучше всего соответствуют подложки из пробкового дерева, вспененного полиэтилена и экструдированного полистирола.

Пробковый материал можно купить в виде рулонов или листов. Он термоустойчив и экологически чистый. Из-за высокого термического сопротивления (хороший утеплитель) его применение в системе электрический пол с подогревом исключается. Мешает и высокая розничная цена.

Вспененный полиэтилен просто укладывать, выпускается разной толщины, легко режется, что удобно при сложной конфигурации помещения, соединительные швы можно склеивать скотчем. Однако главное достоинство такой подложки — низкая цена, в связи с чем вспененный полиэтилен постоянно возглавляет рейтинг продаж.

Экструдированный полистирол с мелкими отверстиями (перфорацией) на строительном рынке появился относительно недавно (представлен польской маркой «Arbiton Floor Ther»). Это пока наилучший вариант подложки под ламинат при децентрализованной системе отопления: он более эффективно выполняет основные функции по сравнению со вспененным полиэтиленом и прекрасно пропускает тепло. При этом имеет приемлемую цену.

Подложка «Arbiton Floor Ther».

Какие изделия лучше приобрести

Многие пользователи интересуются, какой фирмы выбрать ламинат, чтобы такое изделие прослужило на протяжении длительного времени. Довольно хорошим изделием является продукция компании Haro, так как она отличается высокой степенью износостойкости, надежностью и устойчивостью.

Самыми популярными ламинированными панелями является продукция компании Quick-Step, так как она выполнена очень искусно и панели можно легко перепутать с натуральной доской. Пол из такого материала будет служить на протяжении длительного времени, а его эстетичный внешний вид порадует как гостей, так и владельцев дома.

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

• кабельный;
• нагревающие маты;
• аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

• с одной токопроводящей жилой;
• с двумя (двужильные);
• с саморегулирующимися жилами.

Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

• концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
• электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

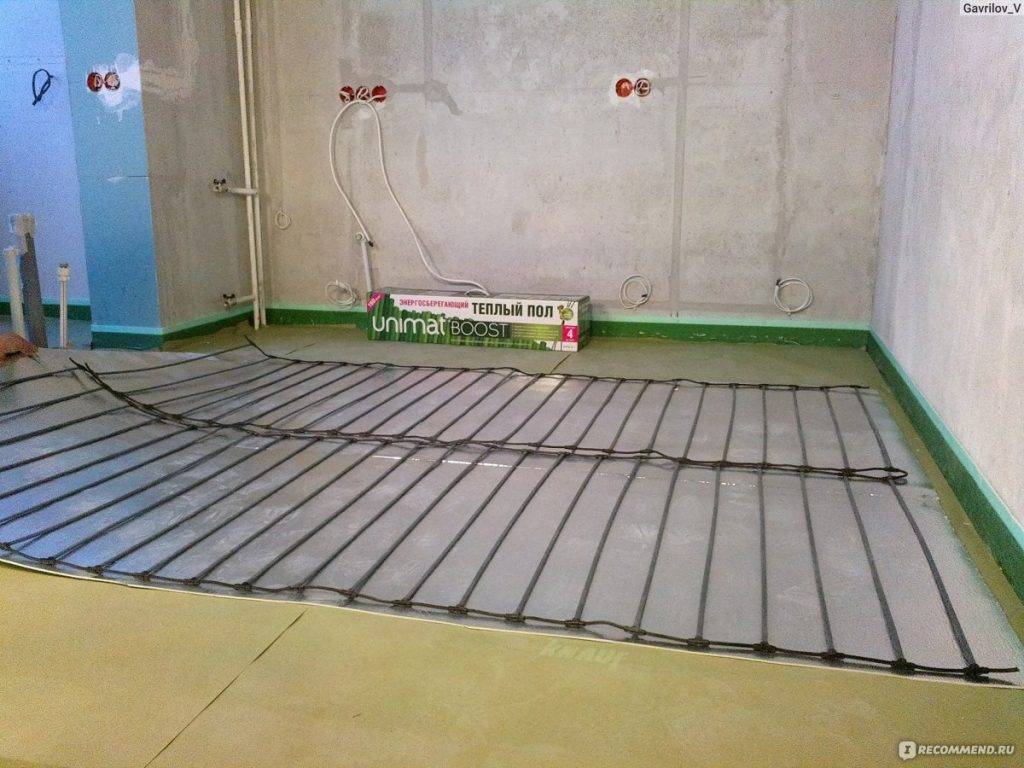

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

• высокий уровень готовности к монтажу;
• более тонкая стяжка;
• быстрая установка;
• экологичность.

Есть и минусы:

• низкая мощность;
• максимальная площадь обогрева до 15 м2;
• маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента.

• высокий КПД, что сказывается на экономичности;
• долговечность — дается гарантия на 25 лет;
• выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
• устойчивостью к коррозии.

Как делается кабельный тёплый пол под ламинат или линолеум

Безопасно ли укладывать электрический тёплый пол под ламинат или линолеум? Этот вопрос действительно оправдан, особенно, если учесть, что некоторые виды напольных покрытий нельзя нагревать свыше определенной температуры, так как с поверхности начинают испаряться вредные и токсичные вещества.

Можно ли класть кабельные полы под ламинат и линолеум

Чтобы определить, можно ли укладывать тёплые электрические полы под ламинат, следует руководствоваться рекомендациями производителей напольных покрытий. Современные методы изготовления ламинированной доски позволяют её монтаж сверху электрических систем отопления, но с определенными ограничениями.

1. Класс выбираемого ламината не ниже 32 и 33.

Тёплые электрические полы под линолеум, можно укладывать, но также с определенными ограничениями. Чтобы определить целесообразность применения понравившегося покрытия, необходимо учесть следующее:

1. Тип линолеума – по своей основе различают натуральный, ПВХ, глифталевый и резиновый материал.

Требования к подбору линолеума следующие:

1. Высокая теплоотдача. Не подходит материал с теплоизоляционной основой, так как это приводит к перегреву кабеля и сокращению сроков эксплуатации полов.

Какой кабельный пол лучше выбрать

Подбирая подходящую систему отопления, следует обращать внимание на определенные технические характеристики и особенности эксплуатации. Нагревательные электрические маты для тёплого пола – оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки

Небольшие перепады основания скроет подложка под покрытие

Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.

Нагревательные электрические маты для тёплого пола – оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.

Электрические нагревательные маты не предназначены для укладки под линолеум. Напольное покрытие чувствительно к любым перепадам на поверхности основания. Преимуществом матов является то, что достаточно легко выполнить монтаж своими руками.

Технология укладки теплого пола кабелем позволяет получить идеально ровное основание, необходимое для дальнейшего монтажа как ламината, так и линолеума.

Саморегулирующийся кабель, является оптимальным решением, для укладки под линолеум.

Как правильно уложить электрический пол

Укладка кабельного теплого пола под ламинат или линолеум осуществляется следующим образом:

1. Подготавливается основание – выравниваются полы, наносится гидроизоляция.

Сухой вариант имеет определенные преимущества, связанные со скоростью проведения монтажных работ. Укладывать провод можно уже на следующий день после изготовления сухой стяжки.

Мокрый способ изготовления стяжки для укладки кабельного пола требует больше времени, но пользуется популярностью, благодаря простоте выполнения работ.

Вдоль стен необходимо ставить компенсационный зазор от 0,5 до 1 см. Ламинат и линолеум перед монтажом необходимо занести в помещение, раскатать и оставить на сутки.

Какой ламинат и линолеум можно использовать

Помимо вышеперечисленных советов по выбору подходящего линолеума и ламината, при выборе напольного покрытия потребуется учесть еще несколько важных моментов:

Оптимальная толщина ламината. Чтобы избежать растрескивания и одновременно предотвратить перегрев пола, лучше всего выбрать покрытие с толщиной 6-8 мм.

При выборе следует учитывать, что укладка ламината на проводной тёплый пол осуществляется с обязательным использованием подложки. Укладывать пробку запрещается.

Категорически запрещается использовать утепленные и однослойные линолеумы.

Электрические теплые полы подходят под любой тип напольного покрытия. Но при монтаже и последующей эксплуатации, необходимо строгое соблюдение инструкций производителя.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Устройство аморфных металлических полов

Несмотря на то, что аморфные металлические полы являются одними из самых новых отопительных приборов рассматриваемой категории, освоить технологию их укладки может каждый обыватель:

• Плоскость для монтажа подготавливается, выравнивается и очищается.
• На черновой пол настилается пенополистирол, зазоры между которым пропениваются специальными монтажными составами.
• После утеплителя, укладывается ПВХ плёнка, играющая роль гидроизоляции.
• Металлический пол выстилается в готовом виде.

• Устройство подключается к органам управления.
• Производятся пуско-наладка и проверка работоспособности металлического тёплого пола.
• Устраивается чистовое покрытие – защитная стяжка с мокрыми процессами для такого оборудования уже не требуется.

Во время устройства такого пола, рекомендуется выполнять заземление питающей розетки, чтобы избежать риск возникновения короткого замыкания при попадании влаги.

Минусы пленочного пола под ламинат

Основные недостатки такого пола:

• Увеличивается потребление электричества;
• Возрастает нагрузка на проводку;
• Опасность замыкания;
• Система неэффективна при частых отключениях электричества;
• Необходим тщательный расчет расположения полос при установке мебели, при перестановках необходим демонтаж.

С точки зрения потребления электроэнергии легко произвести расчеты, представленные в виде таблицы:

Расчет стоимости отопления ИК – пола для квартиры
Площадь жилья, м2	78
Площадь покрытия плёнкой, м2	51
Потребляемые мощности Вт/ч	200
Коэффициент использования (автоматическое отключение системы при достижении нужно температуры)	0.6
Расход электричества на квартиру в час, кВт/ч	612
Суточное энергопотребление, кВт/ч	4406
Затраты на отопление в месяц, руб	15124.97

Данные верны при тарифах дневном (3/4 суток) равном 3.61 руб. и ночном (1/4 суток) 2.09 руб.

Таким образом, стоимость непрерывного отопления подобной системой достаточно высокая. Это является непосредственным и самым главным минусом этой системы, что препятствует её установке во многих домах.

Также серьезным недостатком является то, что карбоновые полосы начинают перегорать, если сверху установить мебель. Высокое давление приводит к повышенной нагрузке. Поэтому система требует четкого планирования расположения мебели, а при перестановках может потребоваться демонтаж полового покрытия и обогревательной системы, с целью её перестановки.

Кабельный теплый пол под ламинат

Еще некоторое время назад греющие кабели укладывались только в стяжку. Но сегодня многие производители стали выпускать кабельные маты, которые укладываются по «сухому» способу. Например, нагревательный мат Thermomat TVK-130. Это нагревательный мат из двухжильного кабеля, но прикреплен он к армированной фольге. Такое решение дает более эффективное распределение тепла по поверхности и более высокую теплоотдачу. Этот вид «Термомата» не требует никакой стяжки. Просто раскатайте его на ровную поверхность с хорошей теплоизоляцией, подключите к термостату и можно начинать монтаж ламината.

Тонкий теплый пол под ламинат -нагревательный кабельны ймат Thermomat TVK-130

Еще один производитель — датская компания Devi (Деви) разработала специальные маты под ламинат и деревянные покрытия (доску, паркет и паркетную доску). Внешне он напоминает коврик из пенки, но состоит из двух слоев вспененного полимера, между которыми расположен нагревательный кабель и слой фольги. Этот вид электрического теплого пола под ламинат называется Devidry. Просто раскатываете коврики, заполняя все пространство комнаты. Неотапливаемую площадь закрываете специальными матами «Деви» для заполнения (они тепла не выделяют, а выравнивают поверхность, чтобы покрытие «не гуляло»). Потом токопроводящие коврики соединяете идущими в комплекте контактами, подсоединяете провода и заводите их на терморегулятор. Вот и все.

Электрический теплый пол своими руками под ламинат с матами Devidry — это очень просто

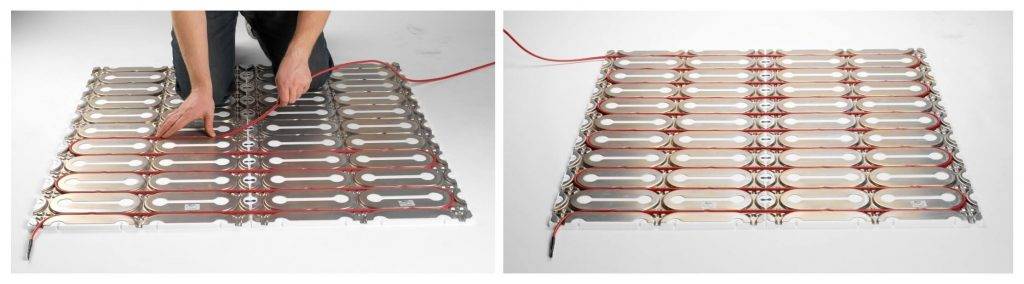

Но фирма Devi не ограничилась одними матами. Она разработала еще систему Devicell для установки греющего кабеля «сухим» методом. Это полистирольные плиты, на которых закреплены металлические пластины. В них есть специальные пазы для укладки греющего кабеля (резистивного или саморегулирующегося — без разницы).

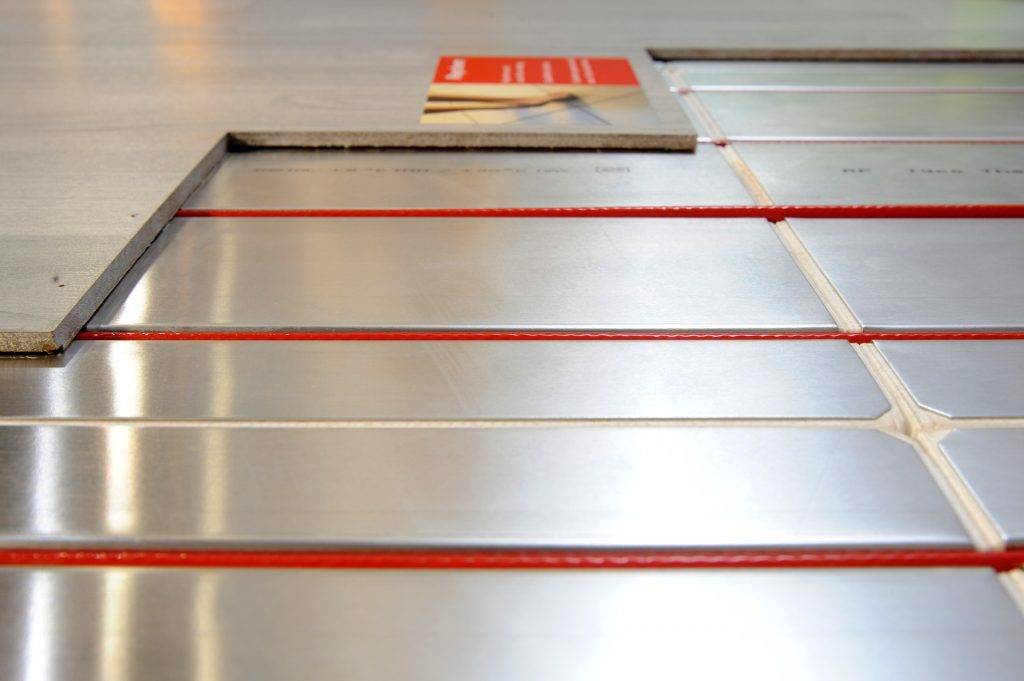

Укладка теплого пола под ламинат с системой Devicell займет несколько часов

Схема укладки идентична той, которая используется в настильных системах: раскладываете пластины, по выбранной схеме («змейка» или «улитка» и их разновидности) укладываете кабель. После того, как выполнили электрическое подключение и проверку, можно на подложку укладывать покрытие.

Но на теплый пол укладывать можно не любой ламинат, а только специальный. Как его правильно выбрать читайте в статье «Выбираем напольные покрытия на теплый пол», часть информации о механической прочности присутствует в этом видео.

Топ производителей

Еще важно правильно выбрать не только определенный вид системы теплого пола, но и производителя. Конечно, всегда можно рискнуть, взяв дешевый обогрев от неизвестной компании, но гарантию на такое никто не даст. Ниже представлен перечень компаний, продукция которых заслужила положительные отзывы от покупателей и строителей

Ниже представлен перечень компаний, продукция которых заслужила положительные отзывы от покупателей и строителей.

Rehau

Известная немецкая компания, среди товаров которой есть двужильный электрокабель для теплого пола. Он обладает высоким сопротивлением и двойным слоем изоляции, что обеспечивает безопасность. К эксплуатационным характеристикам вопросов нет, но стоит учесть, что продукция Rehau стоит не дешево.

Популярный вариант Solelec2 от Rehau

Devi

Еще одна европейская компания, на этот раз из Дании. Представляет на рынке кабельные системы обогрева пола по хорошей цене. При эксплуатации продукция Devi не сушит воздух в помещении, работает долго, производитель дает гарантию 10 лет. Но есть и недостаток – высокий расход электроэнергии.

Unimat

Один из многочисленных южнокорейских производителей. В ассортименте есть стержневые инфракрасные системы обогрева с хорошей степенью влагозащиты. Цены Unimat доступные, потребление электричества умеренное, но их не советуют применять в качестве основной системы отопления в регионах с суровым зимним климатом.

Модель карбонового стержневого теплого пола от Unimat

Caleo

Caleo (Корея) – представляет на рынке инфракрасные полы собственного производства. В комплекте есть все, что необходимо для установки, а в работе наблюдается эффективность обогрева. Среди минусов – случаются жалобы на хрупкость материалов.

Rexva

Корейский производитель комплектует продукцию терморегулятором и датчиком. Система автоматического контроля при перегреве в определенном участке уменьшает мощность. Качество высокое, но, к сожалению, цена тоже.

Heat Plus

Фирма также из Южной Кореи, производит инфракрасную системы с карбоновыми элементами. Инфракрасные лучи не наносят вреда здоровью человека. Характеристики позволяют применять пленку и на стенах. Из недостатков – высокая цена.

Теплолюкс

Компания из России с большим ассортиментом нагревательных систем, среди которых есть как кабель, так и маты. Цены доступные, устройства рассчитаны на эксплуатацию в любых условиях климатов. Среди минусов – не самый качественный терморегулятор.

Нагревательный мат от компании «Технолюкс»

Эта эмблема на упаковке ламината говорит о допустимости настила поверх теплого пола
