Подготовка пола
Еще до начала монтажа нагревательных матов под плитку своими руками следует уделить внимание основанию пола. Если исходить из технологии, укладка кабельного теплого пола должна выполняться на поверхность, которая должна быть очищена от пыли и грязи и не иметь дефектов. В связи с этим в первую очередь следует вымыть пол в ванной комнате
В связи с этим в первую очередь следует вымыть пол в ванной комнате.
Не исключено, что поверхность старого покрытия окажется достаточно неровной. В этом случае справиться с ними можно механическим способом. Однако, иногда и он оказывается неэффективным. В этом случае решить проблему поможет стяжка пола, благодаря которой можно выполнить самостоятельное выравнивание поверхностей. О создании стяжки следует задуматься и тогда, когда у вас в ванной комнате лежит деревянный пол
Также важно определиться с подходящим составом для стяжки. Если вы решили заняться этой работой во время ремонта, наилучшим вариантом для вас станут быстросохнущие смеси. Цементно-песчаные растворы не подойдут, поскольку на их высыхание может потребоваться до 2 недель
Цементно-песчаные растворы не подойдут, поскольку на их высыхание может потребоваться до 2 недель.
Подключение кабельного пола своими руками
Монтаж электрического теплого пола под плитку. Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками
Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.
Виды теплых полов электрического типа
Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.
Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.
Технология монтажа своими руками
Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.
Создание схемы
Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:
- Отступают от стен 10 см.
- Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
- Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.
Расчет материала
Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.
Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.
Подготовка поверхности
Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.
Укладка утеплителя
В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.
Установка нагревательного элемента
Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.
Монтаж терморегулятора
Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.
Проверка работоспособности
После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.
Укладка плитки и кафеля
После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.
Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.
Виды, их преимущества и недостатки
Электрические полы классифицируют в зависимости от вида нагревательного элемента:
- Кабельные (традиционные).
- Нагревательные маты.
- Пленочные (инфракрасные).
Плюсы кабельного утепления — это низкая стоимость (если не учитывать затраты материала на толщину стяжки и стоимость работ по ее заливке) и «остывание» после отключения происходит не сразу, тем самым сохраняется тепло еще некоторое время.
Минусы кабельного утепления:
- Увеличение толщины пола из-за необходимости заливать толстый слой стяжки.
- Затруднителен монтаж и расчет необходимой длины проводника при укладке.
- Проводник слишком чувствителен. При неправильной установке и не плотном прилегании к стяжке происходит перегрев и система выходит из строя.
- Долгое «Разогревание» по сравнению с термоматами из-за толщины стяжки.
Достоинства нагревательных матов:
- За счет конструкции материала проводник устанавливается витками с равномерным шагом.
- Простая установка, так как он уже «собран и готов» к работе.
- Находясь ближе к поверхности, термоматы быстро нагреваются.
- Установка возможна «сухим» или «мокрым» способом, за счет чего толщина пола гораздо меньше, чем при установке кабеля.
Недостатки термоматов:
- Значительно более высокая стоимость материала.
- Не используют в качестве основного отопления.
Так какой материал выбрать? Выбор неоднозначный, ведь придется выбирать между удобством установки и экономичностью
Но важно, что у нагревательных матов все-таки достоинств немного больше, а недостатков меньше
Так как термомат — материал тонкий и прочный и его удобнее всего уложить в слой клея под плитку, вариант выбора его, как материала для теплого пола получается более целесообразным.
Этот вид имеет и другие достоинства. Такие, как способность выполнять функцию отопления всего дома и положительное влияние на здоровье людей (за счет инфракрасного излучения).
Нагревательные элементы такой пленки запаяны в термостойкую пленку. Этот вид материала не рекомендуют укладывать под плитку, так как плиточный клей плохо связывается с поверхностью пленки при взаимодействии. Инфракрасную пленку лучше всего укладывать под ламинат или линолеум.
Электрический теплый пол
В настоящее время производители теплых электрических полов предлагают два его вида. Это нагревательный кабель, как отдельный элемент, и маты. Последние – это все тот же кабель, только установленный и закрепленный на специальную сетку из полимера. По сути, это уже готовое изделие, которое надо только размотать, уложить на пол и сделать подключение к сети питающего тока. При этом расстояние между участками кабелей у матов одинаковое, то есть, нет необходимости продумывать схему укладки с выдерживанием необходимых размеров между витками.
Но есть к электрическому теплому полу определенные требования, касающиеся его монтажа.
- Нагревательный элемент от поверхностей стен должен отстоять на расстоянии 10 см.
- Нельзя устанавливать теплый пол (электрический) под тяжелую мебель, бытовую технику и предметы обихода.
- Если данную конструкцию планируется использовать в качестве основного отопления, то необходимо выбирать нагревательные элементы из расчета 140-180 Вт на 1 м² площади пола. Если теплый пол будет использоваться, как дополнительная система отопления, то можно укладывать маломощные конструкции мощностью до 140 Вт/м², к примеру, 80 Вт/м². Все дело в том, что основное требование к отопительной системе – это 1 кВт тепловой мощности на 10 м² поверхности. И это без учета тепловых потерь.
Теперь можно переходить к основному этапу – как правильно положить теплый пол. Итак, в состав электрического теплого пола входит кроме кабеля или матов еще и терморегулятор, с помощью которого задается температурный режим, и термодатчик, который будет отслеживать ту самую температуру.
- В первую очередь производится укладка нагревательного кабеля или матов. Кабель монтируется змейкой и крепится на фанеру, ДСП или бетонному полу при помощи специальных хомутов. Некоторые мастера используют даже строительный скотч, потому что главное – зафиксировать и смонтировать схему, а крепление будет производиться плиточным клеем. Маты равномерно распределяются на напольной поверхности, закрывая собою весь пол. Крепление, точно такое же, как и у кабеля.
- Затем в специальном гофрированном шланге устанавливается датчик температуры. Его месторасположения – на полу между двумя витками кабеля.
- Монтаж терморегулятора производится на стене на высоте 1,5 м. Он одновременно соединяется и с датчиком температуры, и с нагревательным элементом. Идеально – если соединяющие провода будут скрыты в штробе на стене.
В принципе, все готово. Но перед тем как укладывать плитку на теплый пол, необходимо последний протестировать.
Сама же укладка плитки на теплый пол своими руками производится по стандартной технологии. То есть, сначала производится разметка, процесс облицовки лучше начинать с самого видного угла помещения, дальнего от входной двери. Клеевой состав наносится на основание с теплыми полами, на который монтируется и сам кафель. Обязательно между плитками выдерживается зазор с установкой пластмассовых крестиков. И в конце обязательно наносится затирка на плитку для декорирования швов.
Теплоизоляция для электрического теплого пола под плитку
Этот этап может предшествовать следующему или выполняться
после него. Всё зависит от вида применяемого теплоизоляционного материала.
Выбор толщины утеплителя зависит от состояния плит перекрытия и места
установки:
толстый теплоизоляционный слой целесообразно делать над
подвалом, грунтом или неотапливаемым помещением, а также на балконе или лоджии.
Для этих целей подходит пенопласт или пенополистирол. Толстый материал разумнее
укладывать до выравнивания пола. Толщина слоя – от 20 до 100 мм;
тонкий теплоизоляционный слой укладывается на подготовленный
пол. Обычно в этих целях используют фольгированный пенофол, который укладывают
отражающей поверхностью наверх. Такая подложка сориентирует тепло в комнату.
Утеплитель укладывают на расстоянии от стены. Чем толще
утеплитель – тем больше расстояние. Так для пенополистирола оно составит 100
мм, для пенофола – 50 мм. Место примыкания утеплителя к стене проклеивают
демпферной лентой. Она призвана скомпенсировать тепловое расширение материла.
Теплый водяной пол своими руками
Теплый водяной пол своими руками
Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.
Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.
По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.
Защита. Под арматуру для труб подкладывается пленка или мультифольга.
Подложка рулонная для теплого пола VALTEC мультифольга 3мм
Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.
Установка коллекторного шкафа
Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).
Укладка металлополимерных труб
Требования:
- длина всего контура – не более 90 м;
- на каждый 1 м2 должно приходиться по 5 м трубы;
- шаг укладки – около 20 см;
- для помещений с большой площадью стелиться несколько отдельных петель теплового контура.
Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.
Присоединение труб к распределительным коллекторам
Подключение сервомоторов и комнатных термостатов к коммуникатору.
Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.
Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.
Бетонная стяжка
Основные требования
| Марка цемента | Не ниже M 300; |
| Количество пластификатора в растворе | 0,6-1 л/м2. |
| Толщина над трубой | Не менее 3 см |
В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.
Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.
Пошаговый монтаж инфракрасного пола
Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.
Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.
Как сделать теплый пол в ванной:
- Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
- Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
- Обесточьте систему и подведите питание до ближайшей розетки.
- Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.

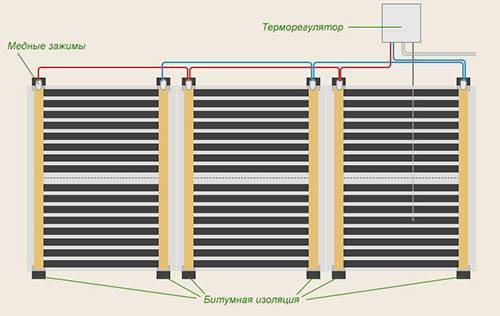

- Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
- Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
- Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
- Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
- Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
- Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
- Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.
Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.
↑ По какой схеме нужно укладывать кабель, и сколько его требуется?
Перед укладкой кабеля требуется всегда составлять схему укладки.
В ходе её составления требуется учесть следующее:
- Необходимо правильно рассчитать тепловую мощность системы. Если греющий кабель планируется использоваться в качестве основного источника тепла, то для обогрева площади 1 м² требуется провод мощностью 140-180 Вт. Если он будет использоваться в качестве дополнительного источника тепла, то достаточно мощности от 80 Вт на 1 м². В любом случае нужно учесть качество теплоизоляции пола и предусмотреть 30%-ый запас на возможные теплопотери.
- Точку монтажа терморегулятора (поз. 1) – в общем можно выбирать произвольно, но прибор должен размещаться не ниже 30 см от уровня готового пола (с учётом толщины стяжки и укладываемого поверх неё кафеля). Часто терморегулятор устанавливают возле выключателей для быстрого доступа. Запрещается закрывать его мебелью, коврами и т.д.
- Термодатчик в процессе монтажа (поз. 2) необходимо разместить по центру между нитками кабеля на расстоянии приблизительно 50-60 см от стены.
- На схеме необходимо также отметить точки расположения соединительной муфты (поз. 3) используемой для перехода с обычного провода на греющий кабель и концевой муфты (поз. 4).
- Не нужно размещать греющий кабель в тех зонах (поз. 5), где будет установлена мебель и бытовая техника. Вырабатываемое системой тепло должно беспрепятственно передаваться воздуху помещения, иначе кабель может перегреться и перегореть.
Данные требования можно не учитывать, если укладывается саморегулирующийся кабель. Он функционирует по другому принципу, поэтому не перегреется и не сгорит. Однако, стоит ли укладывать дорогой кабель в тех местах, которые обогревать не требуется?
- В ходе монтажа кабеля его повороты необходимо размещать на расстоянии не меньше 5 см от стен (поз. N). Если возле стены установлена батарея, конвектор или вдоль неё идет труба отопления, то данное расстояние необходимо увеличить до 10 см и более.
- Запрещается допускать пересечения кабелей в ходе укладки, даже с размещением их на разных уровнях в теле стяжки.

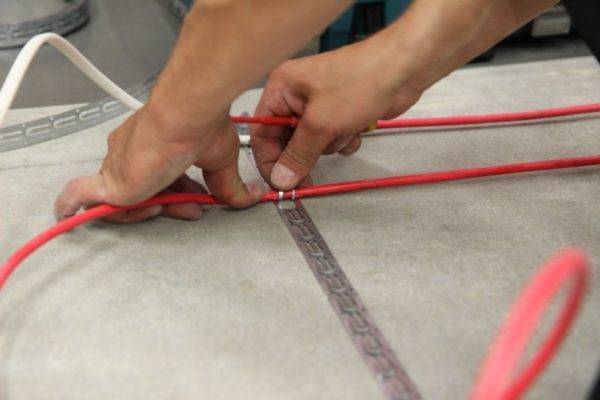

- Лучше всего укладывать и фиксировать греющий кабель специальными монтажными планками (поз. 6). Длину планок для каждого участка нужно подбирать с учётом монтажной схемы.
- Принято считать, что для нормального обогрева пола требуется охватить греющим кабелем около 75% площади комнаты.
Если шаг между нитками кабеля получится более 30 см, то вероятнее всего пол будет неравномерно прогреваться – на нём будут чередоваться холодные и нагретые участки. Поэтому нужно покупать длиннее кабель и укладывать его с более мелким шагом.
После покупки и приготовления всех необходимых для монтажа материалов и инструментов, требуется начертить схему монтажа греющего кабеля. Её желательно делать с соблюдением масштаба и держать во время укладки всегда под рукой.
После составления схемы можно начинать монтажные работы, которые состоят из многих этапов. Ниже каждый из них подробно расписан.
Подключение и настройка терморегуляторов
Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.
С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.
Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.
Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.
При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.
Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.
Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.
Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.
Однако при этом есть один очень важный нюанс.
На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.
То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.
При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.
Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.
Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.
Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.
Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.
Укладка плитки на теплый электрический пол
Как укладывать теплый пол под плитку? Для этого достаточно придерживаться классической технологии. Однако здесь следует упомянуть об одном моменте: для выполнения работ потребуется специальный плиточный клей, предназначенный для монтажа инфракрасных систем. Выбирать подобный клей следует исходя из своих личных предпочтений. Однако, все же желательно отдавать предпочтение известным маркам.
Процесс монтажа состоит в следующем:
На первом этапе выполняется разметка или сразу на основании размещают плитку, что поможет получить приблизительное представление о том, какой схемы укладки лучше всего следует придерживаться для получения качественного результата. Следует стремиться к тому, чтобы на видимых участках присутствовали цельные фрагменты плиточного материала. Если же у вас обнаружатся обрезки, то для них лучше выбирать скрытые участки.
В качестве точки отсчета во время работ по укладке выбирают угол, который более других удалён от входа в ванную комнату. Во время приготовления плиточного клея необходимо взять сухую смесь, добавить к ней воды, после чего все необходимо тщательно перемешать.

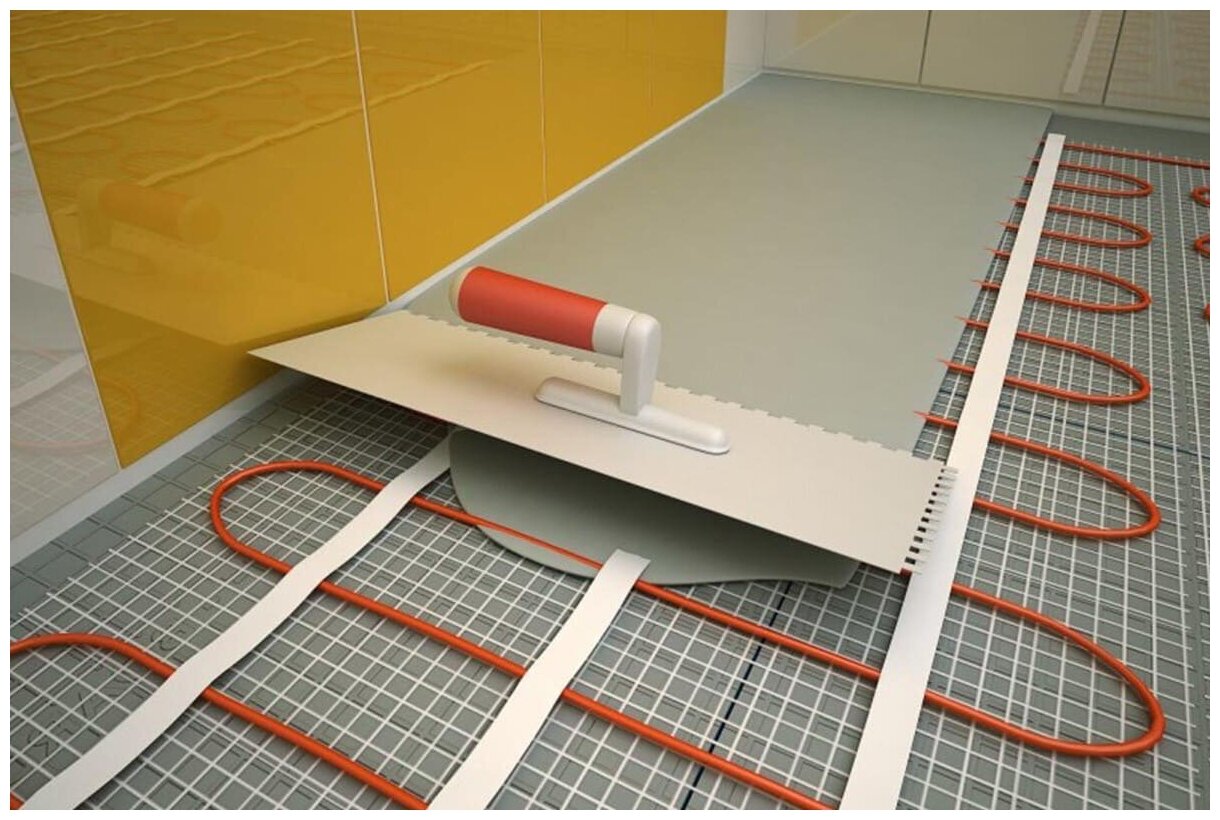

Затем берем зубчатый шпатель, покрываем раствором поверхность нагревательных матов
Особое внимание обратите на то, чтобы во все пустоты попал клей, причем минимальная толщина слоя клея над нагревательными элементами должна составлять 5 миллиметров.
Далее в углу располагают пластиковые крестики, после чего на основание кладут первую плитку. Сразу же следует убедиться, насколько ровно она легла и как проходит уровень горизонта. Не исключено, что вам потребуется сместить плитку
В этом случае вам следует позаботиться о наличии пластиковых колышков, имея которые вы упростите себе задачу и уже будете знать, как положить теплый пол под плитку.
После этого крестики необходимо расставить во всех направлениях, а затем продолжить укладку плитки. Когда на полу будут размещены вторая и третья плитки, снова нужно удостовериться, что они легли ровно и уровень горизонта не нарушен. Следуя подобной схеме укладки, продолжают выполнять монтаж оставшихся плиток, следя за горизонталью их расположения. Добравшись до участков, в которых плитки необходимо обрезать, имейте в виду, что для выполнения этих работ вам потребуется плиткорез. В случае отсутствия этого инструмента вам сможет помочь и хороший стеклорез, который иногда может быть заменен и обычной болгаркой.
После того, когда вся плитка покроет теплый пол, следует запастись терпением и дождаться, когда плитка высохнет. Процедура высыхания чаще всего занимает не более одного дня. Далее необходимо взять шпатель и покрыть швы затиркой.
Не исключено, что вам потребуется сместить плитку. В этом случае вам следует позаботиться о наличии пластиковых колышков, имея которые вы упростите себе задачу и уже будете знать, как положить теплый пол под плитку.
После этого крестики необходимо расставить во всех направлениях, а затем продолжить укладку плитки. Когда на полу будут размещены вторая и третья плитки, снова нужно удостовериться, что они легли ровно и уровень горизонта не нарушен. Следуя подобной схеме укладки, продолжают выполнять монтаж оставшихся плиток, следя за горизонталью их расположения. Добравшись до участков, в которых плитки необходимо обрезать, имейте в виду, что для выполнения этих работ вам потребуется плиткорез. В случае отсутствия этого инструмента вам сможет помочь и хороший стеклорез, который иногда может быть заменен и обычной болгаркой.
После того, когда вся плитка покроет теплый пол, следует запастись терпением и дождаться, когда плитка высохнет. Процедура высыхания чаще всего занимает не более одного дня. Далее необходимо взять шпатель и покрыть швы затиркой.
Если вам что-то непонятно, лучше посмотреть про укладку теплого пола под плитку видео, где все показано подробно.
Таким образом, монтаж теплого пола под плитку представляется довольно несложной процедурой, которая под силу любому владельцу. Если подготовить все необходимые материалы и во время работы в точности следовать технологии, то конечный результат оправдает ваши ожидания. Главное, о чем следует помнить во время укладки теплого пола под плитку — в точности соблюдайте последовательность операций процесса монтажа инфракрасных систем. В этом случае вы сможете преобразить помещение и без дополнительных затрат решить наиболее эффективным путем проблему обогрева в своем доме.
Особенности выбора, цены
Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или банном помещении — одножильные.
Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:
- подходит ли она под напольное покрытие — керамическую плитку;
- какая планируется укладка (сухая или мокрая);
- допускается ли требованиями электробезопасности использование матов.
Приблизительная цена качественных моделей составляет:
- одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
- двужильные — 3200 руб.
Следует обратить внимание на бренды:
- Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
- Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
- Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
- Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
- Eltherm — немецкие маты, долговечны и по доступным ценам.
При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.
Типичные схемы укладки
Подходят все виды виниловых полов, включая клеевую кварцвиниловую плитку. Перед укладкой клеевого пола фанерное основание необходимо зашпаклевать и зашлифовать по швам и на саморезах.
Схема 1. Водяной теплый пол на деревянном перекрытии
Схема 2 подходит для замковых и клеевых виниловых полов на любой основе.
Схема 2. Цементно-песчаная стяжка и водяной теплый пол
Схема 3 подходит для замковых виниловых полов на любой основе.
Схема 3. Цементно-полимерная стяжка и кабельный теплый пол
Схема 4 подходит только для замковых виниловых покрытий для пола на любой основе толщиной от 4 мм.
Схема 4. Цементная стяжка и пленочный теплый пол
7 этап – чистовая отделка теплого пола
После того, как система проверена можно приступать к чистовой отделке электрического теплого пола – укладка плитки, ламината.
Стоимость монтажа теплого пола электрического за 1 м2
Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.
Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.
Таким образом, выполняя монтаж электрического теплого пола своими руками – это возможность существенно сэкономить на работе.
