История появления эркера
Разобравшись, что такое эркер, интересно узнать историю его возникновения в архитектуре. Это довольно старое изобретение, которое впервые появилось еще в античности. В древних летописях встречаются упоминания о том, как Юлий Цезарь встречал солдат из похода, стоя у открытого окна.

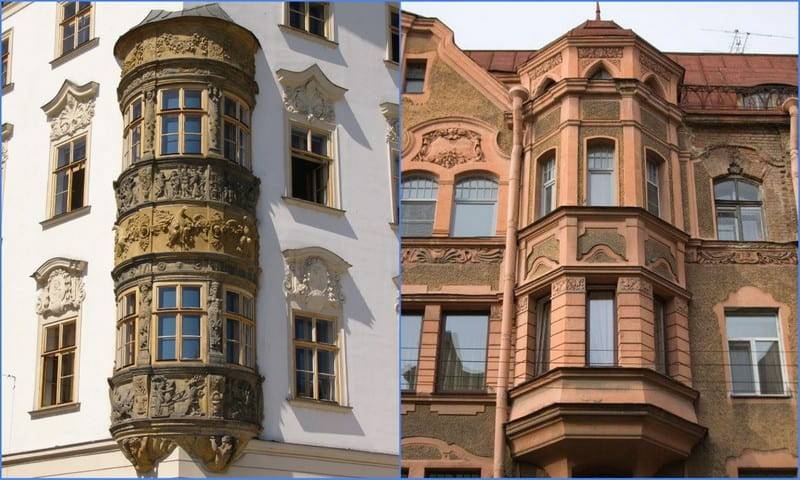

Здание с эркеромИсточник m2-journal.ru
В прошлом эркеры имели не только декоративное, но и практическое значение. Их применяли для удобного наблюдения за местностью и для обороны во время наступления вражеских армий. Средневековые замки устраивали эркеры над главными воротами, чтобы надежно охранять их от нападений противника. Когда враги начинали штурм крепости, лучники использовали эркер для обстрела нападающих. Кроме того, такая позиция позволяла всем жителям замка принимать участие в обороне – поливать врагов смолой и кипящим маслом, сбрасывать на них камни и другие тяжелые предметы.
Дизайн эркераИсточник td-art.ru
В мирное время эркеры также приносили пользу своим хозяевам. В них часто устраивался туалет, в полу которого было специальное отверстие. Под этим местом на улице выкапывалась яма или канава, куда попадали нечистоты, поскольку канализация в то время просто отсутствовала. Такие решения были особенно популярны среди населения Франции, Италии и Испании.
Эркер в дизайне гостинойИсточник novolitika.ru
Как построить эркер в деревянном доме? Основы и советы от строителей
Как и все капитальные стены, стены эркера возводятся на отдельном фундаменте. Мы уже рассмотрели много различных вариантов фундаментов, поэтому вы можете выбрать тот, который вы считаете сделать легче всего именно на нем и будет производить возведение стен.
Кроме этого вы должны изучить еще один вариант угловой врубки – эркерный угол. Если у вас весь сруб строится с остатком, то и тут следует делать угол с остатком и наоборот. Например, если вы выберете в качестве строительного материала – оцилиндрованное бревно и будете строить классический тип эркера то вам надо будет сделать чашки в бревне под углом 45 градусов. Регулируя угол чашек, вы сможете добиться необходимой формы вашего эркерного выступа.
Но в настоящее время многие люди отдают предпочтение строганному или профилированному брусу, поэтому мы должны в данной статье рассмотреть, как делается угловая врубка. Схема представлена на иллюстрации. На ней видно, что в брусе необходимо выпилить при помощи бензопилы шипы и пазы, которые создадут в результате теплый угол.
При заготовке материалов, не забывайте про засечки, которые указывают на номер венца. Это в значительно сократит время при окончательном возведении стен. Если все готово, то можно начинать.
Первым делом на фундамент необходимо нанести гидроизоляцию, чаще всего в ее качестве выступает несколько слоев рубероида или доска пропитанная праймером. Поверх гидроизоляции кладется первый венец эркера, поверх него укладывается утеплитель (см. конопатка сруба), который часто крепится скобами при помощи строительного степлера. Когда утеплитель уложен, то кладут второй венец и подбивают его деревянной киянкой, для лучшего соединения. Чтобы в процессе эксплуатации стены не выдавило, два венца просверливаются, и в получившееся отверстие вбивается деревянный или железный нагель. Подобным образом продолжается сбор оставшихся венцов, пока не достигается необходимая высота, после этого строится межэтажное перекрытие или крыша, защищающая от осадков. Но это зависит от того, какой высоты эркер вы решите строить.
Строители рекомендуют лишь после этого начать процесс изготовления оконных проемов, а как их желать мы уже рассматривали в других статьях. Остается поговорить только об эстетической и дизайнерской составляющей.
Плюсы и минусы

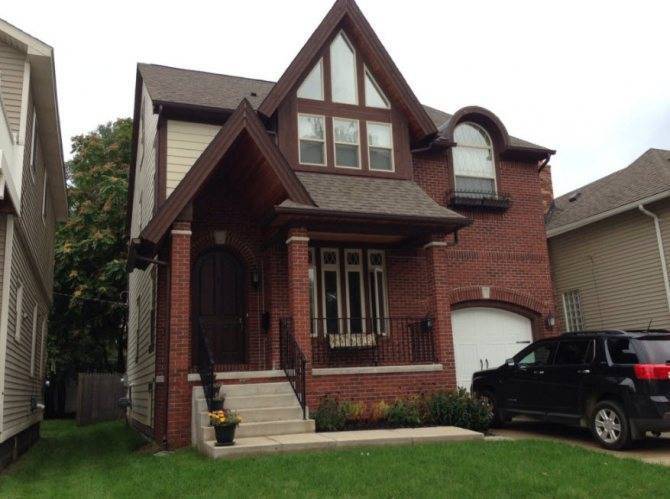

Эркерный выступ в индивидуальном домостроении широко используют в проектах загородных домов коттеджного типа, особняков, дач, многоквартирных зданий невысокой этажности для нескольких семей. Дома с использованием эркерного выступа возводят из любых строительных материалов, они могут быть кирпичными, блочными (газобетон, газосиликат, шлакобетон), деревянными из бревен или бруса, каркасными из щитов, СИП панелей. Можно построить одноэтажный дом с эркером или расположить выступ на всех этажах многоэтажного дома, сделав отдельную крышу или связав ее с крышей мансардного дома в единое покрытие. В случае когда планируют использовать чердачное помещение для проживания и других домашних целей (мастерская, рабочий кабинет), возводят дом с эркером и мансардой, позволяющий увеличить освещенность и площадь чердака.
Эркер на одном и всех этажах
Применение эркерного балкончика на фасаде здания имеет следующие преимущества:
- Увеличивается площадь жилого помещения — в нише размещают мебель, другие предметы домашнего интерьера, дополнительное пространство сложной формы позволяет выделить в жилой комнате отдельную зону для отдыха, принятия пищи.
- Домик снаружи приобретает оригинальный внешний вид, выглядит намного интереснее и эстетичнее с точки зрения дизайна, чем прямоугольная коробка с ровными стенами.
- Эркерное окно имеет большую площадь по сравнению с обычными прямоугольными рамами, расположенными в одной плоскости — такая планировка способствует увеличению освещенности в примыкающей комнате.
- Выступ удобен с точки зрения безопасности и более функционален, чем обычное окно — находясь в эркерной нише удобно обозревать боковые стенки собственного дома и территорию участка значительно большей площади, чем через прямоугольный проем.
- Ниша необычной формы дает огромный простор дизайнерской фантазии и позволяет воплотить многие интересные решения по ее обустройству, повышающие функциональность и декоративность помещения.
- Эркер в доме частично снижает расходы на внешнюю отделку здания — на покрытие и дальнейший ремонт фасада идет меньше штукатурки, краски, наружных строительных и отделочных материалов (сайдинг, клинкер, камень, кирпич).
Эркер на углу и фасаде
Помимо преимуществ, эркерный балкон имеет и недостатки:
- При строительстве он обходится дороже, чем стандартный оконный проем — за периметр дома придется выносить плиты перекрытия, делать пакетное остекление, сверху пристраивать накрывающую всю конструкцию крышу.
- Обширные оконные рамы обладают более высокой теплопроводностью, чем утепленная стена дома, поэтому для обогрева помещения понадобится больше тепловой энергии, часто в зоне устраивают теплый пол или вешают на стену под окном радиатор отопления.
- Кирпичные, деревянные, блочные дома из бруса с эркером дают усадку, при этом оконные рамы находятся за его периметром и при опускании фундамента могут быть деформированы.
- Проблемы с отоплением возникнут в случае, если, к примеру, построен дом с эркером двухэтажный, и выступ расположен на верхнем этаже, при этом плита пола выходит за плоскость стены наружу. Если в проекте не предусмотрен теплый пол с водяным отоплением эркерной зоны, он будет остывать на морозе, что сделает некомфортным нахождение человека в этом месте.
- Пластиковые, деревянные или алюминиевые рамы со стеклопакетами в эркерном выступе требуют периодического профилактического ухода, в процессе эксплуатации их приходится регулировать, менять уплотнители, смазывать фурнитуру.
Внутреннее оформление эркера – кабинет, гостиная
Эркерная вальма: особенности и разновидности
Классическая вальмовая кровля образуется четырьмя скатными плоскостями, сходящимися под наклоном к двум вершинам, соединенным коньком. Пара основных скатов имеет форму трапеции, пара боковых — форму треугольника.
Вальмовая крыша с эркером, несомненно, служит украшением дома и позволяет применять оригинальные интерьерные решения; вместе с тем, добавление в проект эркера усложняет конструкцию, она становится многоскатной. Скаты, пересекаясь, образуют внутренний угол, наиболее уязвимое место, в котором имеют привычку скапливаться атмосферные осадки. Угловое соединение называется ендовой, а крыша с подобным архитектурным элементом получила название яндовой кровли. Главным ее минусом считается сложность возведения. При проектировании увеличиваются требования к качеству расчетов; незначительные ошибки способны привести к снижению надежности и деформации кровли. Вместе с тем, вальмовая крыша может похвастаться следующими достоинствами:
Привлекательный внешний вид и возможность расширения жилого пространства — мансарды.
Ендова — место соединения скатов Источник board.infox.by
- Долговечность и устойчивость к ветровым и дождевым нагрузкам. Чем меньше наклон скатов, тем более обтекаемой становиться форма и меньшая нагрузка приходится на стропильный каркас.
- На такой кровле органично смотрятся большие свесы, обеспечивающие защиту фасадных стен от дождевой влаги.
- Благодаря отсутствию фронтонов нагрузка кровельной системы на стены и основание жилья распределяется равномерно.
Помимо классической, существуют и другие разновидности вальмы, каждая со своими особенностями стропильной конструкции и возможностями обустройства эркера:
Шатровая. Скаты сходятся в одну точку и образуют многогранную пирамиду. Конек отсутствует; вместо него формируется более сложный в реализации коньковый узел. Шатровая крыша используется для эркеров небольшого размера, которые приобретают вид декоративных башенок, пристроенных к дому. Она смотрится наиболее органично.
Шатровая конструкция Источник yandex.ru
- Ломаная (мансардная) вальма. Самая сложная в реализации конструкция, в которой скаты на определенной высоте меняют угол наклона (на меньший); количество отдельных плоскостей удваивается с четырех до восьми. Ломаная вальма обеспечивает максимум подкровельного пространства и хорошо подходит для обустройства эркера, значительно выступающего за плоскость фасада.
- Полувальмовая. На боковом (треугольном) скате имеется вертикальный фронтон, в котором удобно устроить окно. Распространены двускатные (голландские, с укороченным треугольным скатом и фронтоном) и четырехскатные (датские, фронтон завершается торцевым скатом) полувальмовые кровли. В зависимости от устройства, полувальму можно совмещать с эркером.
Полувальма Источник viksar.ru
№7. Мебель для эркерного выступа
Обо всех предметах мебели, которые имеют место быть в эркере, мы уже косвенно упомянули. Это и диваны, и столики, и барные стойки, и кресла-качалки, и даже гамаки – выбирать вам, учитывая собственные потребности и бюджет. Учтите только, что мебель, располагающаяся в эркере, должна гармонировать с мебелью в комнате. Гармонировать – не значит быть частью одного комплекта.
Продумывай меблировку, постарайтесь с максимально пользой задействовать имеющееся пространство. Пустые углы могут смотреться негармонично, так что постарайтесь подобрать наиболее подходящую мебель и предметы декора. С другой стороны, загромождать эркер также не стоит.
Стропильная система
Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.
В целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.
Для крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.
Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.
В случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток.
Планировка дома с эркером
Эркерная конструкция, как правило, начинается с первого этажа. В данной ситуации для нее обустраивают фундамент, как и под остальные части здания. При проектировании учитывают усилия, ведь их основную часть воспринимают стены.
Перед проектированием здания, необходимо продумать, нужна ли вам эркерная конструкция. Ведь в дальнейшем будет очень сложно пристроить ее
Особое внимание следует уделить утеплению этой части здания
При конструировании здания можно использовать различные варианты:
- С балконом. В таком случае на первом этаже устраивают конструкцию, а на втором этаже располагается балкон. Это самый известный тип в городском строительстве. Сам балкон может иметь просто ограждение или остекленную конструкцию.
- С мансардой. Такой вариант используют, если необходимо построить дом на небольшом участке. Он выигрывает за счет функциональность выступа.
- Два эркера. Он уместен если здание большое. В таком случае очень тяжело сделать красивую архитектуру. Чаще всего конструируют элементы различные по высоте. Например, конструкция на несколько этажей для гостиной и спальни, и одноэтажный для столовой.
От массовой типовой застройки к индивидуальным проектам
При строительстве частного дома будущие хозяева стараются уйти от типовых шаблонов, использующихся в массовом строительстве. Но в то же время сохранить и привнести в свой коттедж то лучшее, что имеют обыкновенные высотки.
Проект одноэтажного дома с эркером
Индивидуальный дизайн одноэтажного дома с эркером позволит не только внешне сделать дом неповторимым, притягивающим взгляды прохожих. Но и очень грамотно использовать появляющиеся достоинства от пристроенного крыльца.
В различных типах домов используются разные формы и типы эркеров. Это обусловлено возможностью основных строительных материалов принимать нужную форму, а также особенностью конструкций:
Квадратный или прямоугольный эркер. Самый распространённый вид эркера, так как не требует возведения сложных конструкций и при проектировании является самым простым из всех остальных видов. Возможно возведение в кирпичном, блоковом доме, при определённой степени мастерства можно построить каркасный дом с эркером и панельный. Такой тип эркера намного проще вписывать в интерьер, особенно тем, кто плохо знаком с дизайнерскими законами. Но, несмотря на простоту, он не менее эффектен и практичен.
Эркер круглой формы. Его ещё называются эркером, выдержанным в венецианском стиле. Может размещаться как в середине стены, так и отлично вписывается вместо одного из углов здания. Чаще всего встречаются кирпичные дома с эркером такого типа, но может быть построен в блоковых домах, недопустим в домах из бруса, бревна, оцилиндровки, сложно вписывается в каркасные и панельные конструкции. Безусловно, дом с полукруглым эркером будет выгодно выделяться среди соседских коттеджей. Эркер станет доминирующим элементом в интерьере и экстерьере дома, требует грамотного дизайнерского подхода, иначе превращается в аляповатое безвкусное пятно
При должном подходе эркер превращается в излюбленное место отдыха, неважно в каком из помещений дома он находится. Многогранный эркер
Промежуточный вариант между круглым и прямоугольным решениями. Смотрится интересно за счёт необычной сложной конструкции. Многогранный эркер в домах из бруса используется чаще всего, хотя подходит и для строений из других материалов
Вариантов использования в интерьере — масса

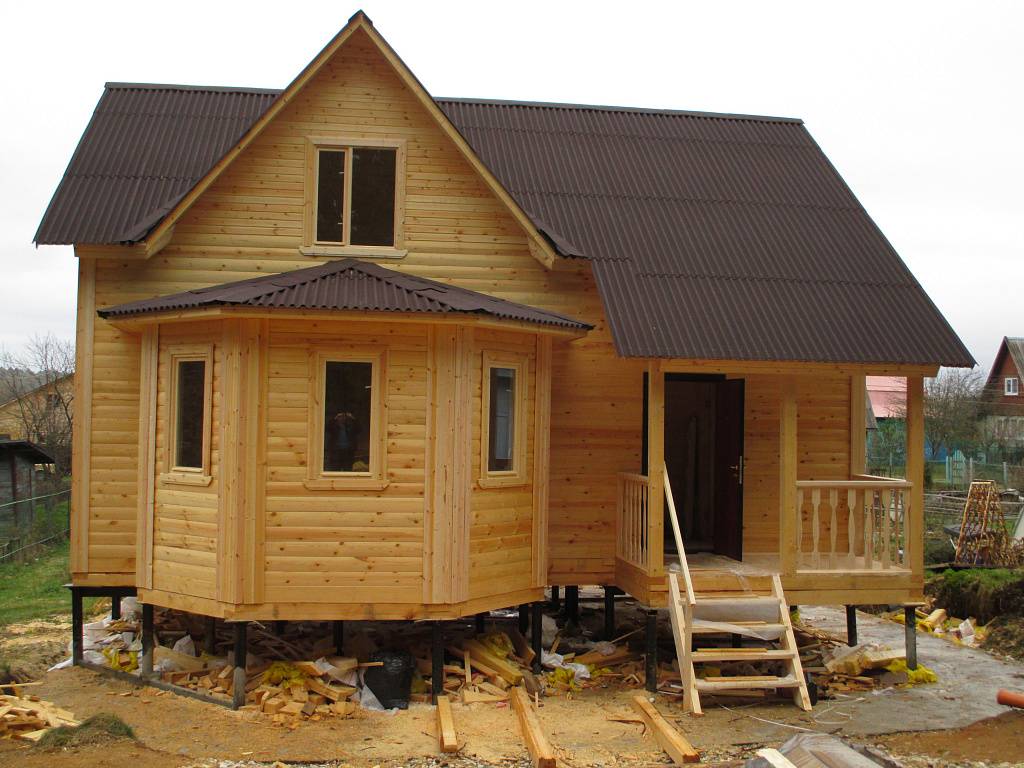

Многогранный эркер в домах из бруса используется чаще всего, хотя подходит и для строений из других материалов. Вариантов использования в интерьере — масса.
В типовой массовой застройке чаще всего можно встретить именно последние варианты эркеров. Просто, доступно, изысканно.
Особенность строений с мансардами, террасами
Конструкция помещений позволяет вместить на общей площади 161.16 квадратов комнаты с жилой квадратурой до восьмидесяти метров. Получатся пять комнат, из них четыре спальни. На первом этаже умещаются: гараж (18.54), бойлерная или газовая котельная (4.92), огромное крыльцо (22.53), холл (7.06), санузел (3.02), кухня (7.32), гостевая (8.37). На первом этаже так же расположены две крупногабаритные комнаты: гостиная (25.08), холл-столовая (22.01).
Мансарда и терраса размещают: два варианта исполнения три спальни – 17.33 (24.80), 14.08 (20.10), 14.60 (20.90), три балкона, все со спален 0.66 (2.20), 0.96 (3.12), 0.94 (3.10), санузел 8.78 (12.50), холл 5.11. На балконах изящно выходят наружу двери стекло во весь рост до пола, отделка деревом за счёт эркера. Удобность компоновки позволяет в средней части дома примкнуть к капитальной глухой стене гаража лестницу на мансарду.
Конструкция эркера снаружи дома позволяет сделать две закрытые стены объёмного крыльца центрального входа. Одна сторона примыкает к эркеру, вторая часть закрыта глухой стеной гаража. При исполнении отделки дерево сверху, снизу кирпичом, или клинкером 0.5-1.0 м украшает облик дома до неузнаваемости.
Какие бывают эркеры?
Проекты домов с эркерами очень разнообразны. Планировка современных домов позволяет гармонично вписать в конструкцию различные виды выступов.
Чаще всего используются следующие типы:
- прямоугольный;
- полукруглый;
- многоугольный;
Из-за простоты выполнения прямоугольная или квадратная форма выступов является самой распространенной.
Легче всего сделать такой эркер в деревянном доме, строениях из кирпича или бетонных блоков. Планировка прямоугольного выступа не требует каких-либо специальных знаний.
Несмотря на простоту в проектировании и строительстве, такие выступы не менее практичны и функциональны, чем другие типы.
Количество окон в данном случае зависит от глубины выступа. Если он имеет форму прямоугольника с короткими сторонами, то по передней стене располагается одно широкое окно. На боковых стенах окон может не быть, либо они могут быть узкими.
Венецианский эркер – так принято называть выступы полукруглой или овальной формы. Без всяких сомнений, это самый элегантный и стильный вариант.
Такой выступ можно расположить не только по центру стены, но и заменить им один из углов строения.
Такой дизайнерский ход может преобразить весь внешний вид постройки, сделать ее своеобразной и неповторимой.
Круглые конструкции проще всего вписать в дом из кирпича или газобетона. В строениях из дерева или других материалов подобные эркеры тоже будут превосходно смотреться, но добиться правильной формы при использовании деревянного бруса достаточно сложно.
Многоугольная форма конструкции позволяет использовать этот тип при проектировании построек из любых материалов.
Каркасный дом с эркером-многогранником смотрится очень интересно. В строениях из бруса этот вариант тоже легко воплотим в жизнь.

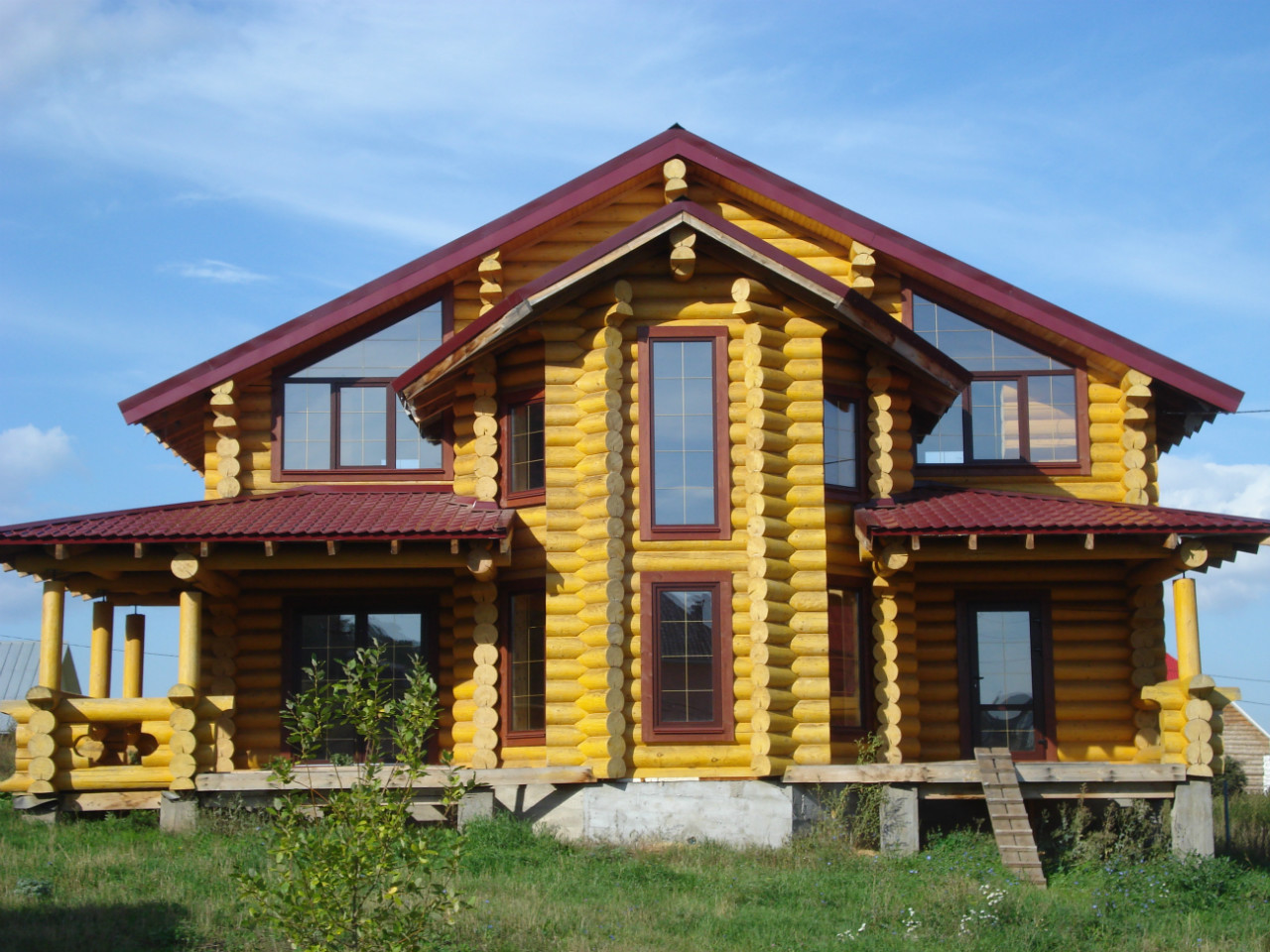

Выступ можно сделать частью не только дачного или одноэтажного дома. Оригинально смотрятся дома с мансардой и эркером.
Можно использовать выступающую конструкцию и при постройке многоэтажного дома. Двухэтажный дом с двумя различными эркерами приобретает вид настоящего готического замка.
Нередко и такое сочетание: полноценный эркер на первом этаже с открытой террасой или балконом на верхних этажах.
В доме с мансардой на образованной выступом площадке можно устроить закрытую оранжерею. Возможен вариант и с высокой открытой террасой.
Интересно смотрится и проект дома с выступом по всей плоскости одной из стен. В таком случае эркер может образовывать как части разных комнат, так и отдельное помещение с выходами в разные комнаты.
Технически можно расположить выступ с любой стороны здания, но гораздо практичнее будет его использование, если он будет обращен на юг. Можно использовать витражное остекление второго этажа постройки.
Особенности строительства дома с эркером

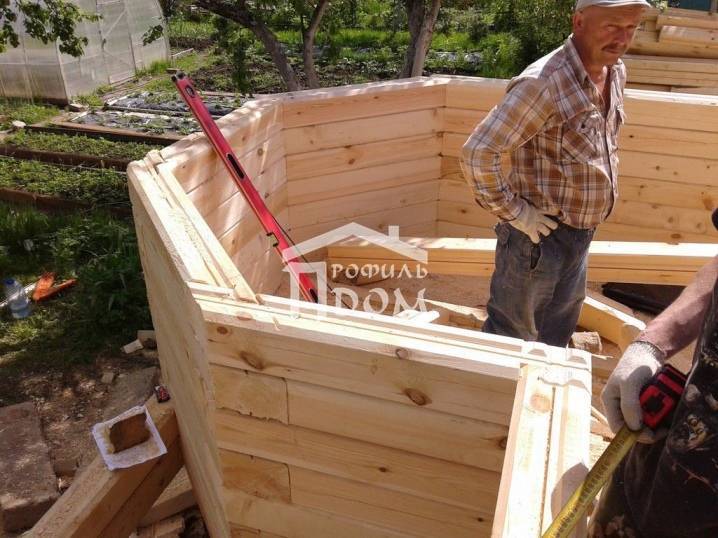

Начиная возведение брусового дома с эркером, следует учесть несколько ключевых моментов.
Профилированный брус лучше всего подходит для выкладывания фигурных выступов. Замковая система материала повысит прочность конструкции и защитит ее от продувания.
Выступающий элемент увеличивает число углов в здании. Это приводит к ослаблению жесткости коробки, повышает требования к утеплению сопряжений. Стабильность коробки дома усиливают, оставляя вверху и внизу по два-три неразрывных венца.
Полностью застекленные пристройки устраиваются в домах летнего типа.
Свойства бруса ограничивают выбор формы выступа. Полукруглый эркер сложнее вывести, к тому же он нарушает прочностные характеристики материала. Поэтому выступающую часть делают прямоугольной, треугольной или пятигранной.
Устройство фундамента
Эркер возводят одновременно с домом или пристраивают позже.
Применяются два способа возведения фундамента:
- Единая основа под домом и под эркером
- Консольные плиты, встроенные в несущую стену здания
Первый вариант предпочтителен, поскольку нагрузка от стен передается равномерно. При усадке дома не возникает перекосов и трещин.
Лучше всего заливать ленточный фундамент. Для усиления бетона используют арматуру и отрезки труб.
Монтаж крыши
Оптимальный вариант — когда и сруб, и эркер имеют одну высоту и находятся под одной крышей. Но часто пристройка имеет автономную кровлю сложной формы.
Основной задачей становится плотное присоединение крыши к стене дома, чтобы осадки не просачивались внутрь. Решить ее можно, наплавив мягкую кровлю с обсыпкой, с нахлестом на стену сруба.

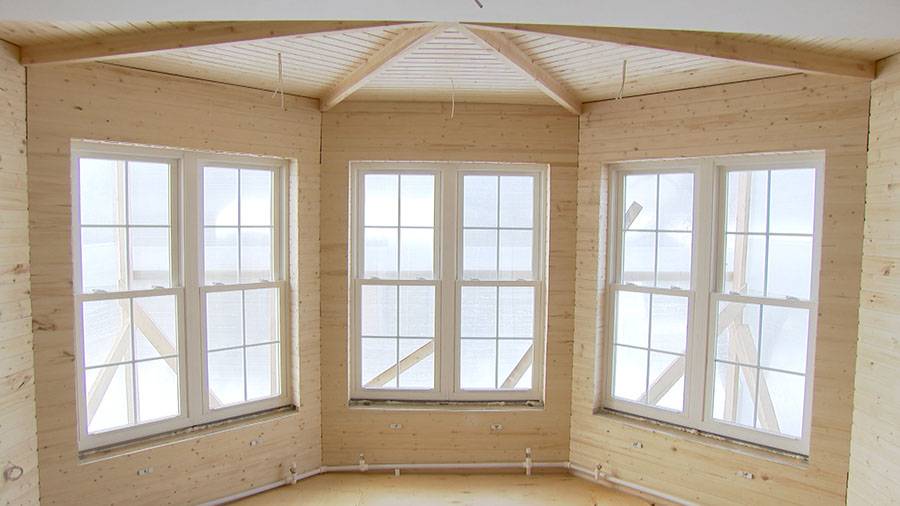

Остекление эркера
В стены пристройки обычно устанавливаются пластиковые профили со стеклопакетами. На меньшие стороны монтируют окна со створками, на фронтальную стену — глухие профили.
Окна соединены между собой металлопластиковой трубой. Это позволяет установить профили под нужным углом по отношению друг к другу.
Вот Вы и ознакомились в общих чертах с особенностями строительства дома из бруса с эркером. Если все вышеизложенное показалось Вам сложным, а дополнительное место ох как нужно — пристройка к дому из бруса — альтернативное решение! Особенности возведения которой помогут расширить площадь дома в разы.
Расширить в разы и прослужить более ста лет поможет защита, которую можно достичь с помощью покраски дома. Особенности осуществления данной процедуры вы можете узнать здесь.
Скажу по секрету, дома шале из бруса пользуются сегодня большой популярностью. Основные их преимущества описаны тут.
Интерьер пристройки
Какое бы назначение эркеру в доме из бруса ни было избрано, необходимо сохранить его основное преимущество — наличие естественного освещения. Нежелательно высаживать кустарники и деревья рядом с выступающей стеной.
Примеры использования помещения эркера:
Видео о вариантах оформления эркера
Различные виды деревянных домов с эркерами – интересная альтернатива заурядным зданиям, имеющим квадратную или прямоугольную форму. Эркеры способны придавать строениями оригинальность и эстетику. Кроме того коттедж, оснащенный эркерной конструкцией, отличается лучшей светопроницаемостью и теплоизоляцией.
