Небольшой фрезерный стол (чертежи, комплектующие)
Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.
Малогабаритный стол для ручного фрезера
Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.
Боковины будут смонтированы согласно прилагаемой схеме. Вот так выглядит стол в разрезе. | |
Вид на стол сверху. Здесь показаны основные размеры. Крышка стола изготавливается из двух слоев. | |
Последовательность изготовления. Выполнение разметки перед началом выпиливания окна. Работы выполняются в нижнем слое. | |
Последовательность изготовления верхнего слоя. | |
Оба слоя склеиваются. Установка направляющих планок. Они нужны, чтобы фрезером выполнить выпиливание окна. | |
Фрезерование относительно направляющих планок. | |

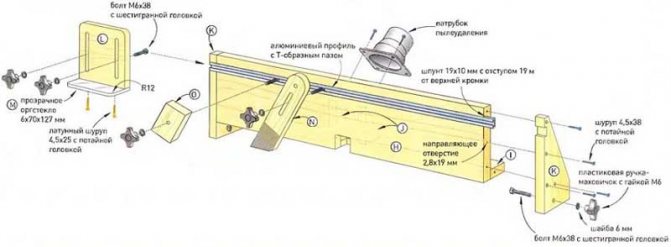

Конструкция параллельного упора, размещаемого на столе. | |
Косынка торцевая. Их устанавливают по концам упора. | |
В средней части для дополнительного усиления устанавливаются еще две дополнительные косынки. Монтируется парубок для отсоса пыли. К нему будет соединяться шланг от пылесоса. | |
Держатель для щитка. Сам щиток изготавливается из оргстекла. |
В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока. |
Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.
Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер
Наименование детали | Обозначения на чертежах | Размеры в чистовом исполнении, окончательные | Характеристики полуфабрикатов | |||
Толщина, мм | Ширина, мм | Длина, мм | Вид материала для изготовления | Количество деталей | ||
Детали стола | ||||||
Панель А | А | 19 | 522 | 622 | Фанера березовая | 1 |
Панель Б (облицовка) | B | 3 | 522 | 622 | Твердый ДВП | 1 |
Накладки продольные кромочные | C | 19 | 40 | 660 | Массив клена | 2 |
Накладки боковые кромочные | D | 19 | 40 | 560 | Массив клена | 2 |
Ножки | E | 19 | 292 | 521 | Фанера березовая | 2 |
Стяжки | F | 19 | 76 | 521 | Массив клена | 4 |
Планка сетевого шнура | G | 19 | 51 | 420 | Массив клена | 1 |
Упор для стола | ||||||
Стенка упора вертикальная | H | 19 | 152 | 661 | Массив клена | 1 |
Основание горизонтальное | I | 19 | 76 | 661 | Массив клена | 1 |
Косынки для патрубка пылеудалителя | J | 19 | 64 | 79 | Массив клена | 2 |
Пластины торцевые | K | 19 | 121 | 191 | Массив клена | 2 |
Дополнительные приспособления | ||||||
Держатель | L | 19 | 127 | 127 | Массив клена | 1 |
Щиток | M | 6 | 70 | 127 | Оргстекло | 1 |
Прижим-гребенка | N | 19 | 45 | 203 | Массив клена | 2 |
Стопорный блок | O | 19 | 45 | 76 | Массив клена | 2 |
Последние статьи
Кассовые аппараты и терминалы эвотор
Эвотор: Кассовые аппараты для современного бизнеса
Компания Эвотор является одним из ведущих производителей инновационных кассовых аппаратов, предназначенных для современных предприятий и…
Префлоп в покере
Префлоп – это первая стадия, где каждый игрок получает две закрытых карты и принимает решение о дальнейшем участии в раздаче. Указанная стадия является ключевой, так как именно здесь…
Футбольная форма: стиль и идентичность
Футбольная форма игроков является неотъемлемой частью футбольной культуры и имеет особенности, которые отражают стиль и идентичность команды. Эта форма не только служит визуальным отличием между…
Как получить права на трактор и разметочную машину
Права на трактор
Для того чтобы получить права на управление трактором, необходимо выполнить следующие шаги: Зарегистрируйтесь на курсе обучения в автошколе, которая предоставляет обучение…
Преимущества строительства переливного бассейна
Переливной бассейн – эстетически привлекательное и практичное решение, активно набирающее популярность в частном строительстве. Главное преимущество подобной конструкции в том, что вода…
Определяемся с дизайном и конструкцией
Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок
Основание может быть изготовлено из древесины или металла. Для столешницы выбирают листовые породы деревьев. В ней следует проделать специальное отверстие под диск. Ключевым свойством созданного стола должно быть удобство.
Станина циркулярного станка
Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности. У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.
Стол для циркулярной пилы требует обязательного присутствия направляющих
Сооружение может быть дополнено специальным расклинивающим ножом. Он может сниматься. Его оснащают специальной дисковой защитой, позволяющей избавляться от летящей в рабочего стружки.
Направляющая каретка стола для циркулярки
Некоторые убирают заводской кожух и меняют фабричную платформу на самодельную. Если не собираетесь проводить пиления под углом, можно убрать детали, которые регулируют наклон диска.
Основные принципы конструирования
После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:
- выбор места для установки – от этого будут зависеть размеры;
- определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
- подобрать подходящие материалы – их толщину и свойства;
- скомпоновать будущее рабочее место;
- выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.
Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования. Ниже приведено несколько вариантов чертежей фрезерного стола

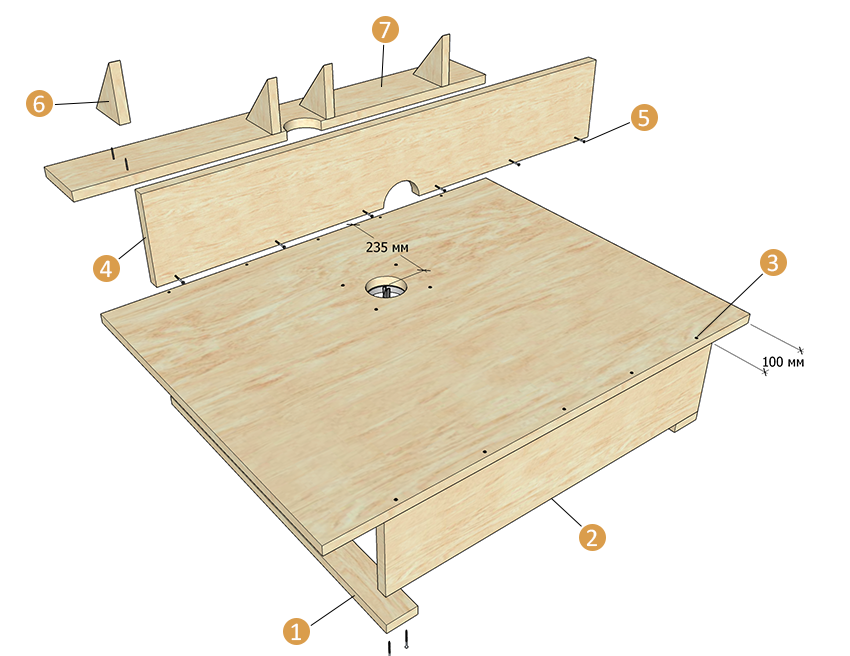

Ниже приведено несколько вариантов чертежей фрезерного стола.

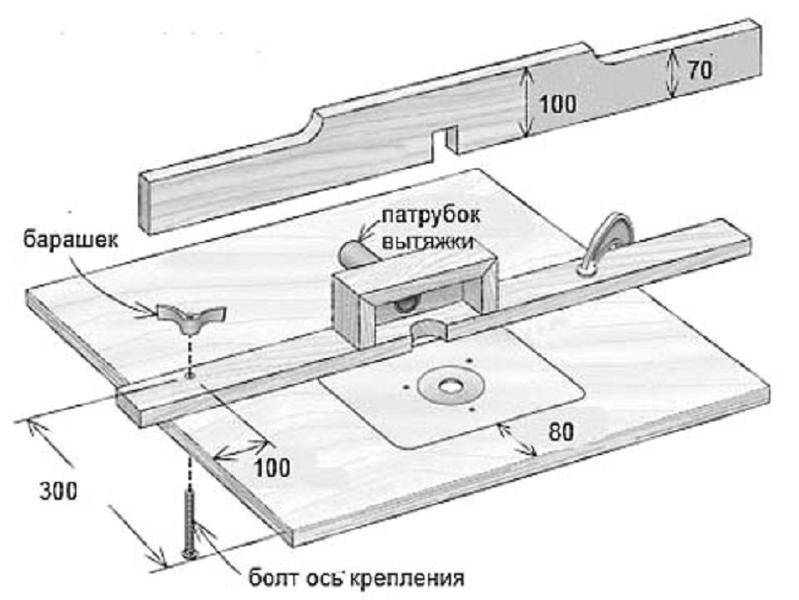

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.
Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.
Сборка фрезерного стола
Начинают со столешницы или крышки:
- Для обработки материала удобно размещается само полотно.
- Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
- Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.
Дальше идет монтаж и врезка элементов:
- Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
- На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
- Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.
- Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
- Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.
Параллельный упор:
- Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
- Проще всего параллельный упор зафиксировать струбцинами.
Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.
Изготовление верхнего прижима
Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.
Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.
Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.
Привод для самодельного фрезерного станка
Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.
Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы
Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения
Самодельный стол
Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

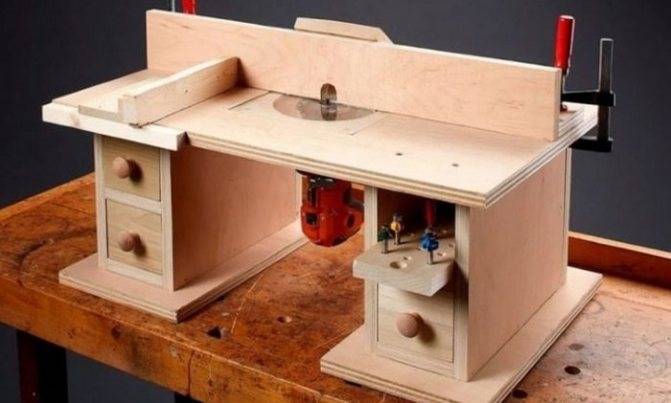

Маленький фрезерный столик
аккуратный и небольшой столик
Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.
- Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
- Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
- Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
- Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
- К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
- Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
- Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
- Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.
Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.
створки упора
Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.
Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.
В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.
Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.
Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:
https://youtube.com/watch?v=m0fJRF-JK58

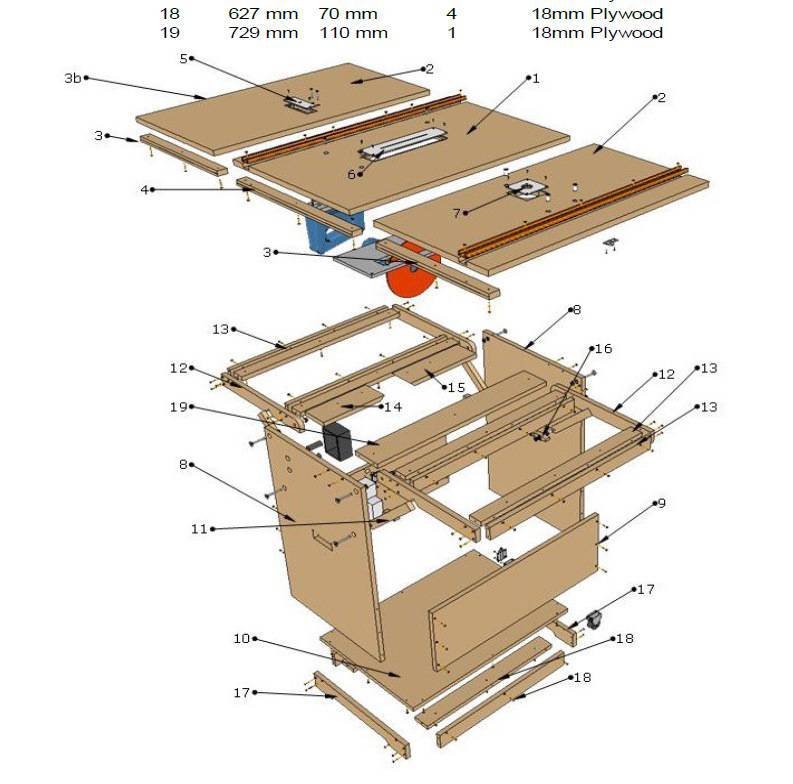

Универсальный стол для фрезера и циркулярки
Поскольку стол не обязательно должен быть узкопрофильным – можно использовать его для смежных работ. Например – изготовить пластину под ручную циркулярную (дисковую) пилу.
Демонтируется фрезер, на его место ставится циркулярка, и вы получаете универсальный деревообрабатывающий станок. При этом вы экономите время, материалы и место в рабочей зоне.
Не забываем о том, что помимо стационарных распиловочного и фрезерного станка, вы по-прежнему можете пользоваться ручными фрезером и циркуляркой, просто демонтировав их со стола.
Преимущество такого решения в том, что при работе с дисковой пилой вы можете использовать основные приспособления для фрезера – направляющую и параллельный упор.
Какие бываю фрезерные столы, основные разновидности
Примеры конструкций фрезерных столов и их чертежи
Конструкция 2 с чертежами
Лифт для фрезера. Часть 1 Diy Made Router Lift — AgaClip — Make Your Video Clips
Универсальный Фрезерный Стол Своими Руками
ручной фрезерный станок по дереву VK
Самодельный подъемник лифт для фрезера — AgaClip — Make Your Video Clips
Лифт для фрезера. Часть 2 Diy How To Make Router Lift — AgaClip — Make Your Video Clips
Лифт для фрезера своими руками: принцип действия, примеры изделий
Своими руками стол для ручного фрезера: инструкция (видео)
Фрезерный стол с лифтом для ручного фрезера своими руками чертежи
Лифт для фрезера Elevator to the router
Деревянный станок по дереву своими руками
Самодельные фрезы по дереву для ручного фрезера
ЭлкоПро. Инструкции по сборке и использованию
Шаблоны для ручного фрезера по дереву своими руками
Подъемный механизм для фрезерной машины
ФРЕЗЕРНЫЙ СТОЛ своими рукам. Обсуждение на LiveInternet — Российский Сервис Онлайн-Дневников
ГНТИ — Самодельный фрезерный стол — Видеорепортажи из мира науки и техники
Станок фрезерный по, текстуры, иконки, изображения
Популярное:
Приспособления для ручного фрезера
Лифт для фрезера из струбцины
Если вы регулярно используете фрезер установленный в фрезерный стол, вы знаете, как трудно отрегулировать и настроить высоту фрезы в фрезере. Для подъема фрезера и существуют фрезерные лифты, но они как правило, довольно дорогие. Так что я создал простой самодельный лифт для фрезера из доступных материалов. Этот лифт экономит массу времени, и я считаю, что все корректировки с фрезером намного легче сделать без усилий, используя лифт, установленный под фрезерным столом.
Для изготовления лифта я взял стальную трубу диаметром 3/4? (длина ниппеля будет зависеть от размера вашего фрезера), затем сделал угловую муфту и второй ниппель 3/4? соединенный с фланцем (длина ниппеля также будет зависеть от размера вашего фрезерного стола), как показано на чертеже ниже.
Затем сделал деревянное основание для поддержки фрезера. В основании просверлил отверстие 3/4. Это отверстие служит для плавного скольжения основания по ниппелю. Струбцина прикручивается к основанию и служит, как механизм регулировки. Затем я установил лифт фрезера под фрезерный стол (см. фото).
Чтобы получить максимум регулировки, обязательно установите лифт фрезера в самое нижнее положение. Изогнутая ручка струбцины облегчаетет регулировку фрезеры и перемещаться вверх-вниз по стальному ниппелю. Это позволяет легко настроить фрезер в любую позицию, которая вам нужна.
Лифт для фрезера из свечного ключа
Лифт для фрезера — это чрезвычайно важное и полезное приспособление. Это быстрый и удобный способ регулировать высоту реза у фрезы. Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия
Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия
Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия.
Лифт для фрезера я сделал из обычного свечного ключа для автомобиля и подходящей по размеру гайке. Гайка должна соответствовать по внешнему размеру свечного ключа, а внутренний диаметр гайки — под размер применяемого болта.
Используя нейлон или другой мягкий материал, забейте гайку в нижнюю часть ключа. Ручку на обратной стороне свечного ключа я сделал для удобства регулировки. Нейлоновое стопорное кольцо между гайкой и основанием фрезера поможет предотвратить от самопроизвольного свободного вращения при работе.
Такой лифт для фрезера может быть использован на различных ручных фрезерах таких, как Hitachi, Festos, Mafells, Dewalt, а также на маленьких моделях Bosch.
Существенным требованием является то, что нужно продумать место расположения болта на основании ручного фрезера, его длину и удобный доступ во время работы.
Примечание:
Самый простой способ, это использовать внутри ключа гайку с нейлоновой вставкой.
При использовании ручного фрезера, установленного в стационарный стол, возникает два вопроса:
- Как регулировать глубину погружения (вылета) фрезы.
- Как быстро поменять сменные наконечники.
Всякий раз откручивать инструмент от пластины – слишком хлопотно. К тому же, статично закрепленный фрезер работает в заготовке только на фиксированной глубине.
Эта задача решается установкой на фрезер подвеса с регулируемой высотой. И коль скоро вы смогли изготовить полноценный фрезерный стол – установить лифт собственной конструкции совсем несложно. К тому же, самостоятельно изготовленное приспособление разрабатывается с учетом всех требований мастера, даже таких – которые фабричным прибором не предусмотрены.
Этапы изготовления
Чтобы изготовление приспособления было успешным, важно учитывать много особенностей
Как правильно установить пилу
Для правильной установки пилы необходимо соблюдать пошаговую инструкцию:
Поставить приспособление так, чтобы его рабочий фрагмент заходил в подготовленный паз. Разметить участки для лемешных болтов. Их используют для фиксации распиловочного диска. Сделать отверстия в фанере. Их диаметр должен быть 8 мм. Сделать зенковку
Это позволяет утопить шляпки болтов
Осторожно поставить распиловочный диск и хорошо закрепить болты
Изготовление упоров
В конце необходимо установить упоры. Стандартным элементом для многих станков считается направляющая для продольного реза. Обычно для сооружения упора применяют деревянные бруски или алюминиевые карнизы
Важно правильно выбрать его размеры. При этом деталь должна проходить по всему столу. Чтобы сделать упор, нужно выполнить следующие действия:
Чтобы сделать упор, нужно выполнить следующие действия:
- Подготовить обычный лист фанеры. Его толщина должна быть 1 см.
- Зафиксировать брусок высотой минимум 2 см.
- С нижней части основания зафиксировать вторую рейку. Это делают перпендикулярно первой.
- Срезать лишнее основание.
Поперечные упоры стоит фиксировать на заготовках струбцинами. Также для этого можно применять крепежные приспособления из деревянных шайб. Такие зажимы помогают зафиксировать направляющие любых размеров.
Самостоятельное изготовление распиловочного стола не вызывает никаких сложностей. Для этого нужно внимательно ознакомиться с инструкцией и подготовить все необходимое.
Мелочи конструкции
Для изготовления хорошего многофункционального стола следует знать принцип работы фрезера.
Для того, чтобы сделать хороший станок, необходимо знать, как работает фрезер, и как лучше обрабатывать на нем заготовки.
Так, фрезер преимущественно используется для обработки продольной кромки детали. В случае необходимости фрезеровки пазов поперек заготовки, рекомендуется предусмотреть в конструкции специальный паз для упора-каретки. Помимо вышеописанной функции в пазу можно крепить дополнительные зажимы для лучшей обработки заготовки.
Существенно упростит работу упор, размещенный продольно, который будет выполнять функцию направляющего для обрабатываемых материалов. Этот упор должен быть идеально плоским и ровным, рабочая плоскость упора должна быть перпендикулярна плоскости поверхности стола, а сам упор – подвижным. Последнее требуется для подстройки под размеры обрабатываемых деталей. При грамотном изготовлении такого упора станок сможет не только фрезеровать, но и фуговать (строгать) материалы. В упоре следует предусмотреть паз, который будет позволять устанавливать вспомогательные инструменты. Еще на нем можно предусмотреть крепления для шланга пылесоса, который, работая на выдув, позволит быстро очищать обрабатываемую поверхность от стружек и опилок, улучшая обзор.
Правильно изготовленный фрезерный стол с металлическими пластинами позволит при необходимости быстро сменить фрезу.
Но самое важное – это способ крепления фрезера. Для крепления инструмента обычно используют металлические столешницы, представляющие вид небольшой пластинки, которую крепят к столешнице. Фрезер крепится к этой пластинке винтами или болтами в специально проделанные отверстия
Использование такой мини-поверхности позволит сэкономить до 1 см глубины фрезеровки, можно сделать быстрый демонтаж(монтаж) инструмента и ровнее закрепить инструмент к металлической столешнице
Фрезер крепится к этой пластинке винтами или болтами в специально проделанные отверстия. Использование такой мини-поверхности позволит сэкономить до 1 см глубины фрезеровки, можно сделать быстрый демонтаж(монтаж) инструмента и ровнее закрепить инструмент к металлической столешнице.
Быстрота съема фрезера с такой пластины позволит очень быстро заменить на нем фрезу. Есть еще выигрыш и по креплению. Так, если для крепления инструмента на деревянной столешнице требуется очень тщательное выравнивание поверхности, необходимо просверлить отверстия в нужных местах, которые для другой модели инструмента могут не подойти как по диаметру, так и по точкам крепления, то в случае с металлической мини-поверхностью поверхность досок выравнивается только в месте крепления листа металла, точки крепления всегда будут статичные, что позволит быстро поменять инструмент при необходимости. Каждый фрезер имеет свои точки крепления, поэтому перед его монтажом рекомендуется ознакомиться с его чертежами.
Точный мини-стол
Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.
Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».
Фасадные детали мебели, фрезерованные по прямой, и ручная мини фрезерная машина по дереву
Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.
Чертежи самодельного мини фрезерного стола по дереву
Выбор ручного фрезера
Для крохотной мастерской покупка отдельного фрезера – непозволительная роскошь. Следовательно, фрезерный стол потребуется с быстросъемной конструкцией фрезера. Значит, он будет работать в двух вариантах, как на столе, так и в ручном режиме. Для этого понадобится качественный электроинструмент.
Существует две разновидности ручного фрезера:
- погружной;
- торцовочный.
Их названия говорят об их функционале. Поскольку торцовочный фрезер узкоспециализированный, его дальнейшее рассмотрения не будет интересным для читателя.
По мощности электрический инструмент классифицируется на:
- малой мощности – от 500 до 1100 Ватт;
- средней мощности – от 1200 до 1800 Ватт;
- большой мощности – от 1900 до 2500 Ватт.
Профессионалы советуют для обработки небольших заготовок использовать фрезеры малой мощности, это позволяет добиться максимального удобства в работе. Делать проходы при этом придется в несколько подходов, снимая небольшую толщину, слой за слоем. Однако такие фрезеры не поддаются установке на специальный стол. Для этих целей подойдут фрезеры мощностью порядка 2000 Ватт.
Также при выборе следует обратить внимание на следующие возможности инструмента:
- максимальную глубину опускания стойки;
- плавный пуск;
- наличие регулировки оборотов вращения шпинделя;
- динамический тормоз;
- поддержание количества оборотов под нагрузкой.
- систему удаления стружки.
Все эти параметры определяют качество ручного фрезера, которые будут полезны как в ручном режиме, так и в режиме станка.
Что собой представляет фрезерный стол: конструкция
Самый простой фрезерный стол самодельный для ручного фрезера должен состоять из рабочей поверхности и станины. Дополнением к нему служат ограничительные планки, регулировочные устройства.
Стол для фрезера своими руками с чертежами можно найти бесплатно на просторах интернета. Схемы даются трех видов:
- небольшие конструкции, которые с легкостью можно установить на любую рабочую поверхность;
- приставные столики с крепежами к другой рабочей поверхности;
- стоящие отдельно от других устройств, с множеством рабочих функций и мест для инструмента.
В любой из конструкций основу стола составляет прочная гладкая столешница из жестких материалов, с креплениями для фиксации фрезера с возможностью регулировки. Для изготовления столешницы подходят дерево и листы древесно-стружечные плиты. Опоры могут быть выполнены из массивного бруса с размерами 40*40 миллиметров.
Настольный малогабаритный столик
Все детали между собой скрепляются с помощью винтовых конвейеров. Устройство должно быть устойчивым, жесткой формы, способной гасить вибрации, в то же время обладать малым весом, не затрудняющим смену местоположения.
В поверхности стола прорезается отверстие, на которое накладывается металлическая пластина, способная защитить древесину от возможных повреждений.

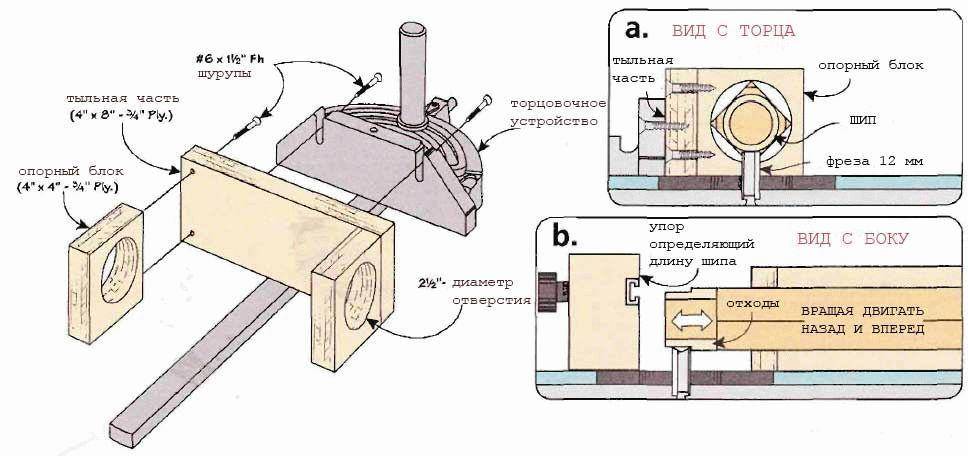

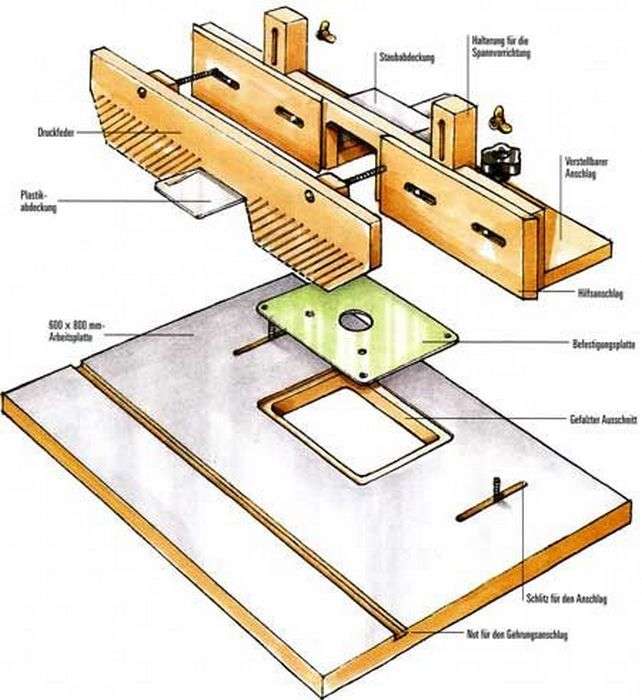

Примеры конструкций фрезерных столов и их чертежи
Фрезерный стол
Использование фрезерного столярного стола значительно расширяет возможности обработки древесины и позволяет производить операции, проведение которых вручную невозможно – изготавливать рельефные поверхности дверей, безопасно работать с заготовками небольших размеров, фрезеровать сложные профили с использованием шаблонов.
Современный рынок предлагает широкий выбор фрезерных столов, отличающихся друг от друга уровнем функциональности, количеством дополнительного оборудования и конструкцией основных элементов.
Удачный выбор необходимой модели стола для фрезерных работ с деревом зависит от соответствия возможностей оборудования требованиям выполнения работ, для которых оно приобретается.
Выбирая фрезерный стол, обращают внимание на следующие параметры:
- Соответствие размеров стола габаритам обрабатываемых заготовок и габаритам инструмента;
- Вариант исполнения – напольный или настольный. Компактные настольные устройства мобильны, однако уступают более тяжелым напольным моделям по величине обрабатываемых заготовок.
- Прочность столешницы, которая не должна прогибаться под весом установленного на нее фрезера и обрабатываемой древесины;
- Наличие на параллельном упоре патрубка для удаления образующейся во время работы стружки;
- Тип основания стола – открытое или закрытое. Имеющее меньший вес открытое основание обеспечивает большую доступность к фрезеру для его регулировки и позволяет легко перемещать оборудование. Устойчивое и тяжелое закрытое основание при меньшей мобильности обладает лучшими антивибрационными характеристиками, а также используется для хранения оснастки в расположенных в нем ящиках.
- Дополнительное оборудование. По желанию покупателя стол может комплектоваться различными видами оборудования, среди которых: угловые упорные механизмы, лифты для перемещения фрезера и его точной настройки, пусковые устройства, повышающие безопасность оператора защитные ограждения и кожухи, фиксаторы обрабатываемых заготовок и т. д.;
- Функциональность. Конструкция более дорогих многофункциональных моделей позволяет устанавливать обрабатывающий инструмент в нескольких положениях и выполнять на одном оборудовании несколько видов операций.
- Стоимость одной и той же модели, предлагаемой разными продавцами, может значительно отличаться. Как правило, более конкурентную цену предлагают производители или располагающие средствами для крупных оптовых закупок операторы.
Продолжение следует…
Еще статьи из раздела Станки:
Рубрика Технология
Еще статьи из раздела Инструмент
Заходите в группы и Одноклассниках
