Конструкции фундаментов под дом

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

Способность выдерживать значительные нагрузки;

Простота в сооружении;

Относительно низкая себестоимость;

ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Выбор типа фундамента

Столбчатый фундамент

Монтаж фундамента

Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:

  1. Подготовительные работы, построение чертежа.
  2. Проведение земляных работ: разметки, рытья ям и траншей.
  3. Заполнение полостей или укладка блоков.
  4. Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.

Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.

Подготовительные работы

Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

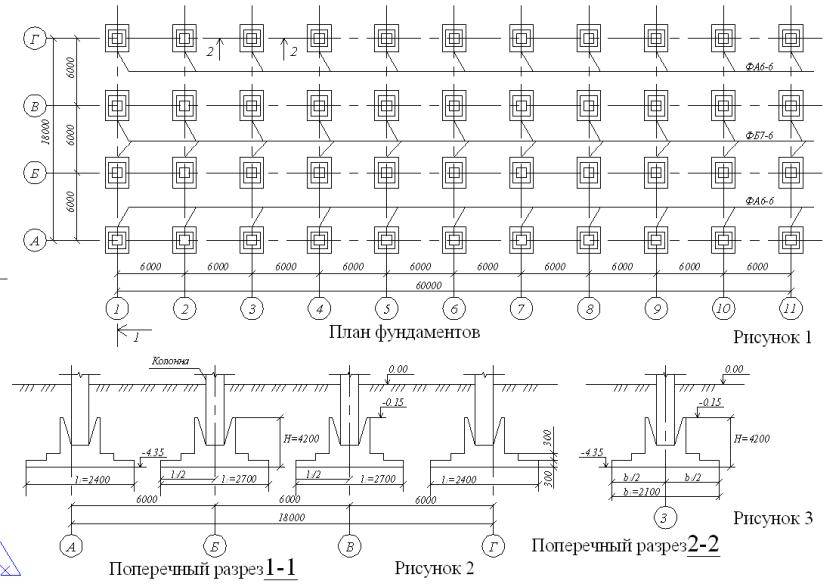

Пример чертежа фундаментаИсточник 2mdom.ru

На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.

Кроме чертежа, полезно иметь и схему самого фундамента.

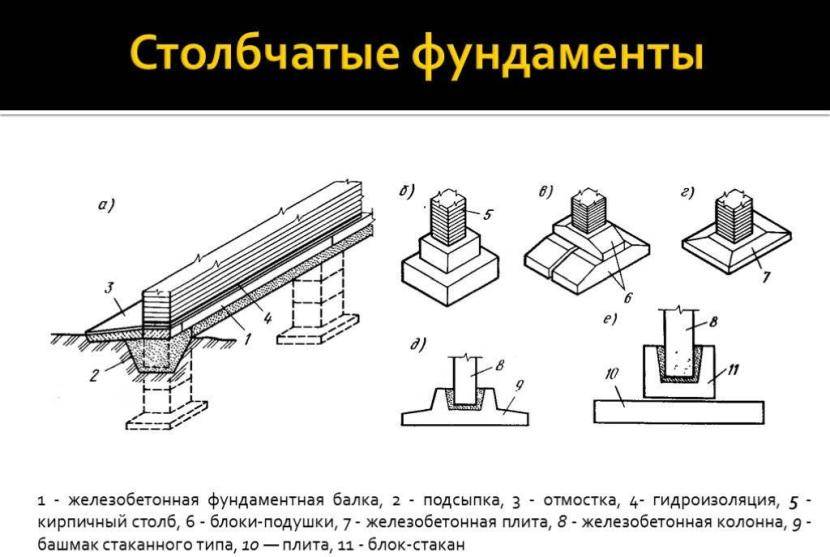

Пример схемы фундаментаИсточник prezentacii.org

Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.

Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.

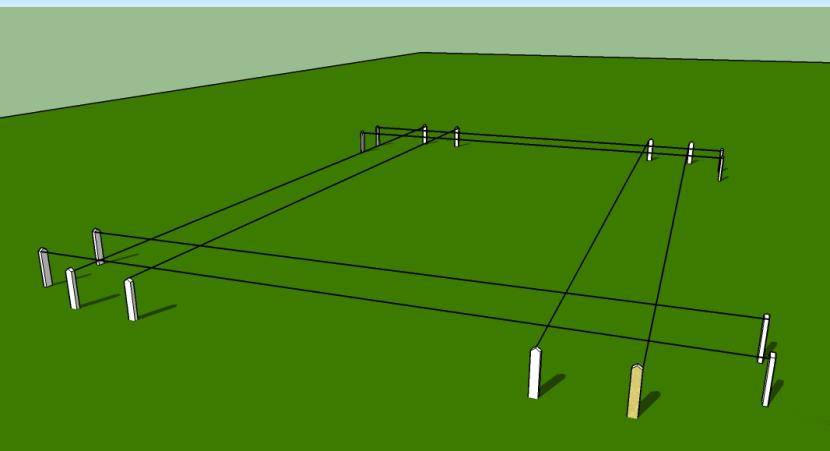

Разметка фундаментаИсточник sazhaemvsadu.ru

Подготовка ям

В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

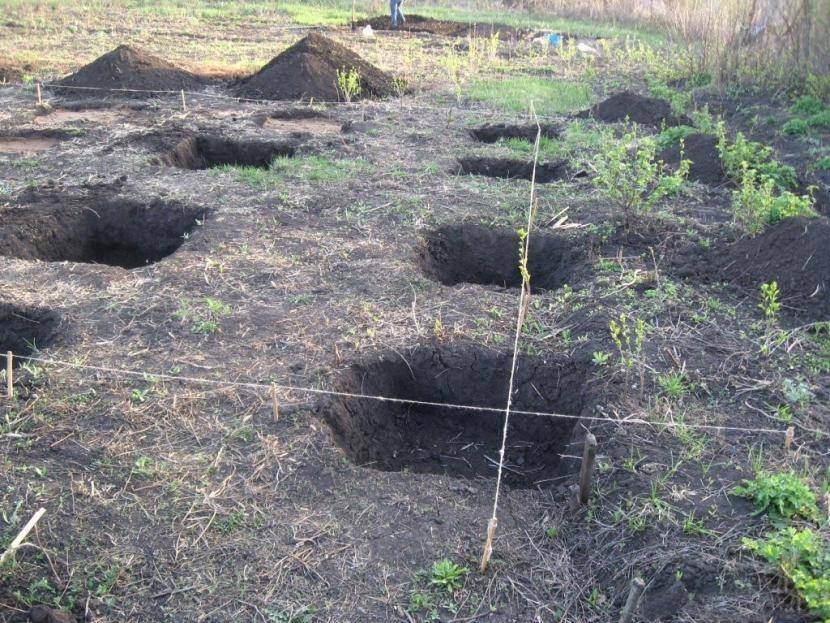

Ямы под фундаментИсточник banyagid.com

Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.

Установка фундаментных столбов

После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

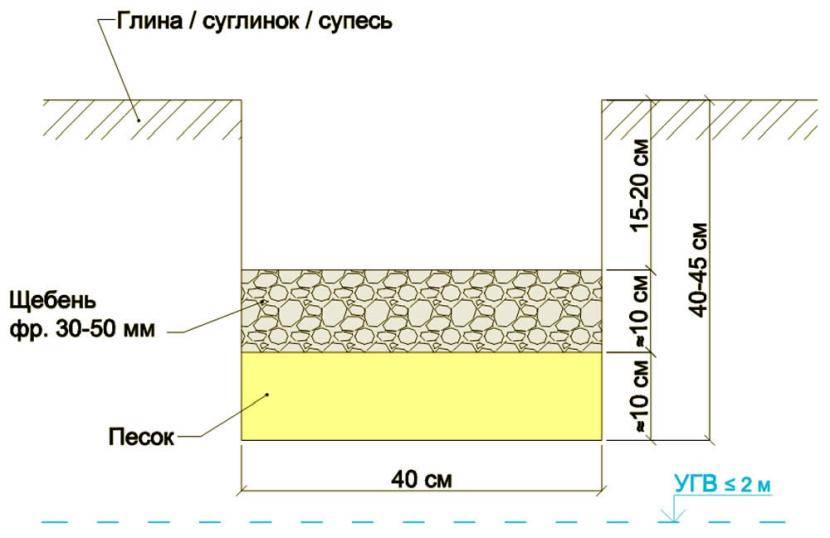

Подушка под фундаментИсточник 1landscapedesign.ru

Во избежание проседания подушку необходимо хорошо утрамбовать.

Дальнейшая технология укладки зависит от типа фундамента.

Столбчатый фундамент для легких хозпостроек

При строительстве любого фундамента обязательно надо учитывать вес здания. Легкие хозпостройки не требуют монументального основания, поэтому наибольшее распространение для них получили столбчатые фундаменты. Их выбор обусловлен следующими качествами:

  • быстрота монтажа;
  • невысокая стоимость;
  • способность обеспечить надежную опору.

Столбчатый фундамент устанавливается на подушку из песка или мелкого гравия, в верхней части столбы соединяются балками, на которых в будущем устанавливается цоколь

Важно учесть глубину промерзания грунта и степень его пучинистости. Этот вид основания подходит для малоподвижной почвы, иначе может произойти смещение конструкции

Столбчатый фундамент

Особенности конструкции

Какой бетон следует применять

Для строительства фундамента используют тяжёлый бетон

При выборе нужно обращать внимание на следующие характеристики:

  1. Марочная прочность или класс: в маркировке первая обозначается литерой «М», второй — «В». Обе характеристики обозначают одно и то же: предел прочности бетона на сжатие. Только марка рассчитывается в кг/см2, а класс — в МПа. Этот параметр следует подбирать с учётом нагрузки на фундамент от веса строения. Обычно в индивидуальном строительстве приходится использовать бетон марки М100 — М300, иногда М400.
  2. Морозостойкость: обозначается литерой «F». Последующее числовое значение говорит о максимальном количестве циклов замораживания и оттаивания, которое материал может перенести без значимых изменений структуры. Нужно понимать, что этот параметр имеет смысл только для бетона, насыщенного влагой. Если же материал поддерживается в абсолютно сухом состоянии, то даже при самой низкой морозостойкости он легко сможет перенести не одну тысячу таких циклов. Соответственно, для фундамента, который в обязательном порядке покрывается гидроизоляцией, покупка дорогого бетона с повышенной морозостойкостью не является оправданной. Вполне подойдёт раствор с показателем F50. Иное дело — бетон или бетонная плитка для отмостки и дорожки, которые защитить от проникновения влаги нельзя (никакое покрытие не выдержит механического воздействия). Здесь требуется морозостойкость F300 и более.

  3. Водонепроницаемость: обозначается литерой «W», а следующее за ней число показывает максимальное давление, при котором образец определённых размеров из данного бетона ещё не пропускает воду. При сооружении фундамента в обычных условиях и с качественной гидроизоляцией этот параметр особой роли не играет, поэтому здесь будет достаточно минимального значения, которое получается само по себе при соблюдении технологии изготовления бетона.
  4. Подвижность: распознать эту характеристику в маркировке можно по букве «П», а прописанное после неё число соответствует величине, на которое уменьшается высота образца из свежего раствора вследствие его растекания. То есть, говоря простым языком, этот параметр говорит о текучести бетона, и от него будет зависеть, насколько качественно смесь заполнит все полости и просветы между элементами армирования. Показатель особенно важен в условиях индивидуального строительства, когда исполнители не располагают профессиональной техникой для укладки бетона в опалубку.

Сегодня существует достаточно много предприятий, занимающихся производством и доставкой бетонной смеси готовой (БСГ). Однако практика показала, что среди них немало недобросовестных, поэтому выбирать поставщика нужно очень тщательно. На всякий случай рекомендуется заказать бетон на 1–2 ступени выше по марочной прочности, чем требуется по расчёту.

Ну а самый надёжный вариант — изготовить бетон самостоятельно. Для этого нужно скрупулёзно изучить технологию (в сети есть множество публикаций на эту тему) и взять в аренду бетономешалку с приводом — раствор, приготовленный в корыте путём перемешивания лопатой, получается на 40% менее прочным.

Фундамент свайный

Плитные и свайные фундаменты

Возможна ли заливка фундамента в зимнее время

Далеко не всегда удается следовать рекомендациям по обустройству фундамента и выполнять его возведение по теплу. Бывают ситуации, когда работы приходится проводить и при минусовых температурах. Зимой бетон также можно заливать, но при этом следует использовать специальные добавки и прибегать к подогреву раствора. Кроме этого, над фундаментом рекомендуется смонтировать шатер, внутри которого поддерживают плюсовую температуру, используя тепловые пушки.

Для сохранения теплопроводности зимой можно использовать опалубку из пенополистирола, которая исключит быстрое застывание раствора. Бетон нужно заливать слоями по 20 см и использовать вибратор для удаления воздуха. Верхний уровень раствора должен соответствовать натянутому шнуру.

Когда заливка будет завершена, опалубку снаружи простукивают молотком, а сам бетон разравнивают и накрывают пленкой. Полиэтилен периодически убирают и проливают фундамент водой, что предотвращает образование трещин.

Спустя 2 недели после заливки, опалубку разбирают. Непосредственно строительство дома можно начинать через месяц после заливки основания.

Ознакомившись с технологией, как правильно заливать фундамент под дом своими руками и рассмотрев пошаговые инструкции с фото этапов строительства, обустройство основания станет проще и понятнее. Четко следуя проектной документации и соблюдая рекомендации, даже самостоятельно можно возвести качественный фундамент под будущее жилье.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Планировка территории участка

Выбирая участок для своего будущего дома из нескольких вариантов, многие застройщики руководствуется лишь ценой, площадью и наличием подведённых коммуникаций. Но, как показывает практика, одним из решающих факторов при выборе участка под будущую застройку, а значит и фундаментных работ, должна стать возможность грамотной планировки территории.

Выбирать участок для дома желательно в соответствии с пониманием, как вы его планируете впоследствии использовать, а именно – какой дом и хозяйственные постройки будут на нём возводиться.

Уже на первоначальном этапе необходимо смотреть, подходит ли участок под ваши нужды, а не пытаться строить дом на совершенно неподходящей для этого территории.

Если изначально планируется строить большой каменный дом в два-три этажа, то и участок нужно подбирать соответствующий. Он должен быть больше границ дома минимум на 10-15 метров и иметь грунты с хорошей несущей способностью.

Нужно чётко понимать, что чем сложнее геология и грунты на участке, тем дороже обойдётся строительство основания дома. Конструкция должна основываться на технико-экономическом обосновании проекта дома и геологических изысканиях для определения вида грунта.

Основные факторы, определяющие, какой будет конструкция, следующие:

  • Характеристики будущего дома и его конструктивные особенности;
  • Материал, из которого будет строиться дом;
  • Тип грунта и уклон участка;
  • Уровень грунтовых вод и глубина промерзания почвы зимой.

Ленточный фундамент — оптимальный вариант

Если же почвы не накладывают на выбор фундамента особых ограничений, то лучшим вариантом станет ленточный. Его преимущества, по сравнению с другими:

  • обеспечивает высокую устойчивость здания любого веса;
  • универсален (в зависимости от ситуации используется определенный вид основания, который позволяет расходовать бюджет в строго определенных рамках);
  • обустройство гидро- и теплоизоляции обеспечивает устойчивость к промерзаниям почвы, защищает от образования конденсата и продлевает срок службы опоры.

Единственным ограничением для установки ленточного фундамента является высокая влажность почвы, но территорий с такими грунтами в нашей стране мало, поэтому во всех других случаях можно использовать этот тип основания.

Готовый мелкозаглубленный ленточный фундамент

Требования к фундаменту

Устойчивость достигается при условии грамотного расчета ландшафтного рельефа местности и климатических особенностей. Стабильность и прочность к температурным перепадам эксплуатируемого здания достигается за счет:

  • Правильности выбора вида основания.

  • Использование качественного сырья.

  • Профессиональная гидроизоляция.

Высокая функциональность и экономичность получается из-за:

  • Технически безошибочного проекта.

  • Грамотного подключения коммуникационных систем.

  • Слаженных действий строительной бригады.

  • Учёт движения подземных вод, уровня промерзания и пучинистости грунта.

Ленточное основание

Ленточный фундамент под деревянный дом является разновидностью основ для возведения постройки, отличающейся хорошей устойчивостью, простотой сооружения, надежностью, длительным сроком эксплуатации. Такой фундамент деревянного дома достаточно просто сделать самостоятельно без особых материальных затрат.

Перед началом работ по сооружению ленточного фундамента для частного дома на участке расчищают площадку, избавляясь от мусора и лишней растительности.

Затем снимают плодородный слой почвы и выполняют разметку, отметив углы будущего дома и натянув шнурку так, чтобы был строго соблюден прямой угол. Устройство ленточного фундамента требует определения глубины его заливки и сборки качественной опалубочной конструкции.

Стенки траншеи должны быть ровными

Обязательная ее составная часть – каркас, связанный из арматурных стержней. Конструкция может быть:

  • монолитной;
  • сборной.

Если дачный домик мал, то вполне достаточно залить ленту основания по всему периметру будущей постройки, но в тех случаях, когда предстоит заливать ленточный фундамент для дома большой площади, понадобится соорудить дополнительные основания для перегородок, которые будут играть роль несущих стен.

Монолитные конструкции заливают непосредственно на месте строительства.

В отличии от них сборный ленточный фундамент для дачи сооружают, используя отдельные блоки, изготовленные в условиях производственного цеха.

Данный процесс менее трудоемкий, но требует значительных материальных затрат.

Бутовый камень, укладываемый в траншею, заливается бетонной смесью

Это связано с тем, что тяжелые бетонные блоки перемещают с помощью нанятого подъемного крана. В этом отношении для дома на загородном участке проще возвести монолитный фундамент. Существует несколько разновидностей ленты основания, определяемые в зависимости от используемого строительного материала:

  1. Бутобетонные, для заливки которых используют крупнофракционный щебень, бутовый камень, битый кирпич или гравий.
  2. Железобетонные, созданные на основе арматурного каркаса.
  3. Кирпичные. Их сооружают довольно редко. Устройство фундамента такого типа предполагает возведение кирпичной кладки вместо заливки ленты из бетона.

Главный недостаток такой конструкции – длительная усадка. Ждать продолжения строительных работ придется не менее года

Однако готовое основание позволит соорудить в доме подвал (что очень важно для дачных сооружений) и будет отличаться высокой степенью несущей способности. Подробнее о том, какой фундамент лучше выбрать, смотрите в этом ивдео:

Обыграть все нюансы и избежать большей части трудностей, возникающих в процессе выполнения работ, позволит конструкция для фундамента, возведенная на столбах или сваях.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Рекомендации по возведению фундамента

После того как вы определились с типом фундамента, который будет использоваться при строительстве, должна быть использована соответствующая инструкция. Мы приведем пример пошаговых действий, выполняемых при возведении ленточного фундамента, так как этот тип является наиболее популярным при постройке частных домов.

Подготовка участка к строительству

Уборка мусора, подготовка территории. На этом этапе необходимо избавиться от сорняков, кустарников, деревьев. Выровнять землю при помощи бульдозера.
Разметка территории

Здесь очень важно не ошибиться в размерах и ровности сторон. Все углы должны быть прямыми, то есть равными 90 градусам

По периметру устанавливают арматуру и натягивают толстую, прочную леску.
Земляные работы. Приступаем к рытью траншей. Очень важно учитывать глубину промерзания, рыть необходимо на 15-20 сантиметров ниже. Дно траншеи выравнивают и засыпают песком, который в свою очередь поливают водой и утрамбовывают. Этот этап очень важен для дальнейшей просадки здания.
Обшитие стенок траншей. На этом этапе необходимо окончательно определиться с материалом, которой будет использоваться для обшития. Профессионалы советуют использовать рубероид – кровельный материал, обладающий высокой гидроизоляцией и сроком службы. Рубероид применяется для работ с поверхностями любого наклона. Также можно обмазать стены траншеи цементным раствором. Эти действия помимо гидроизоляционных свойств, также обеспечат невозможность проникновения воды из бетонной смеси в грунт.
Заливка бетона. Заключительный этап – это заполнение траншеи бетоном. Бетонную смесь можно приобрести готовую, либо приготовить самостоятельно. Это существенно сэкономит ваши денежные средства. Также для экономии в смесь добавляют камни, старые бетонные куски. Заливать траншею бетонной смесью необходимо в один день, в сухую погоду. Застывает бетон примерно семь-десять дней, в зависимости от его качества.

Ширина фундамента для дома из газобетона
