Изготовление кирпичного фундамента для дома

Технология выполнения фундамента из кирпича

Какой кирпич для цоколя лучше: полнотелый или пустотный

Этот вопрос интересует многих застройщиков. Дело в том, что цокольная конструкция максимально уязвима при воздействии неблагоприятных погодных условий. А значит, материал для его постройки должен отвечать самым высоким требованиям, чтобы в итоге постройка выдержала серьезные нагрузки и была устойчива к воздействию. Итак, какой кирпич нужен для цоколя?

Полнотелый кирпич имеет сплошную структуру, а значит, у него очень высокая прочность, повышенная плотность. Эти же свойства вызывают повышенную теплопроводность. Высокая устойчивость обуславливает его применение для несущих стен и конструкций, цоколей, внутренних строений.

Пустотелый кирпич пронизывают отверстия разного размера, вида, сквозные либо несквозные. Этот материал низкой теплопроводности предполагает использование для кладки наружных стен. Помимо этого, плотность такого материала существенно меньше, а это дает возможность:

• понизить вес строительной конструкции;
• упростить транспортировку материалов;
• облегчить процедуру строительства.

Потому пустотелый материал может подойти для возведения цокольного этажа небольшого одноэтажного здания. Иные же дома лучше укрепить цоколем из полнотелого кирпича, ведь они обеспечат повышенную устойчивость к тяжелым нагрузкам.

Кирпичный фундамент для дома: плюсы и минусы

А теперь давайте коротко рассмотрим основные достоинства и недостатки кирпичного фундамента, чтоб не ошибиться, делая свой выбор.

Самыми главными плюсами можно назвать следующие:

• экономичность – относительно низкая стоимость по сравнению с другими материалами;
• экологичность – абсолютно безопасный для окружающей среды, а так же для вашего собственного здоровья;
• простота и скорость заложения – не требует использования спецтехники, транспортировки тяжелых объемных частей, легко восстанавливается при порче отдельных блоков кладки, можно справиться с работой даже в одиночку своими урками;
• гибкость – он не разрушится при сдвигах почвы, а только потеряет свою жесткость, которую можно увеличить с помощью армирования;
• пластичность – может иметь любую, необходимую фурму строения.

Из минусов необходимо, прежде всего, выделить высокий уровень подвержения влаге, что может негативно сказаться как на устойчивости, так и на сроках службы подобного фундамента.

Используемые материалы

Такой тип основания может быть создан на основе указанных материалов:

• бутобетон – смесь камней крупной фракции и песчано-цементного раствора. Подходит для ведения строительства на скалистых и песчаных грунтах, но недопустим на глинистых почвах;
• железобетон – смесь щебня, песка, цемента и система армирования. Подходит для реализации работ на любом типе грунтов. Ширина основания зависит от ширины стен.
• кирпич – требует основательной гидроизоляции. Подходит для строительства кирпичных и деревянных построек (толщиной до 1.5 кирпича). Фундамент такого типа не используется при необходимости глубокого заложения и при высоком уровне грунтовых вод;
• плиты и блоки – железобетонные изделия, изготовленные в заводских условиях. Могут использоваться на всех типах грунтов, для возведения любых построек.

Кладка кирпичного фундамента

После того, как бетонная подготовка набрала прочность (2-3 дня), можно начинать кладку. А начинают ее стандартно – с углов, и выполняется с обязательной перевязкой швов. Толщина швов не должна превышать 1 см, швы в подземной части заполняются заподлицо, в надземной – делаются внутренние швы с глубиной около 1 см, для лучшей сцепки штукатурки и фундамента.

Для усиления конструкции выполняется армирование. Первый пояс, в два прутка арматуры (6-8 мм, рифленая) укладывается горизонтально вдоль ленты с отступом от краев в пол кирпича, укладывается на первый ряд кирпича, с поперечным армированием сетки (4-6 мм).

Второй пояс укладывается на предпоследний ряд кирпича, аналогично первому

Обратите внимание, раствор должен покрывать арматуру миллиметров на 3-5

На самом процессе кладки подробно останавливаться не будем, она ничем не отличается от обычной кладки кирпича, о которой можно почитать здесь.

После окончания кладочных работ, фундамент оставляют на 2-3 недели, чтобы конструкция набрала прочность.

Подготовка фундамента к кладке

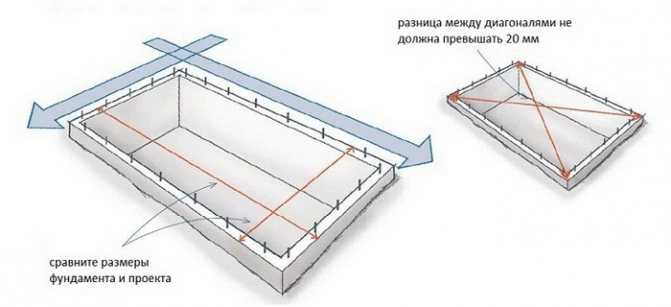

Подготовительный этап работ состоит из проверки горизонтальности фундамента и его диагоналей

Подготовительный этап работ состоит из двух таких действий:

• Проверка горизонтальности фундамента и его диагоналей;
• Выравнивание поверхности.

Первый пункт можно диагностировать при помощи гидроуровня, которым проверяем сначала углы, а после и вся площадь.

Укладка кирпича своими руками: виды и техника кладки

При создании фундамента под ноль, необходимо выполнить определенные действия:

• Проверяем положение всех углов специальным устройством гидроуровнем. Все отклонения записываем таким образом: если угол на 20 мм выше, то пишем +40.
• Монтируем опалубку на основание дома;
• Во всех углах опалубки отмечаем нулевые точки, которые будут уровнем при залитие раствора. Каждый такой слой должен быть выше, чем 30 мм, иначе бетон не будет достаточно прочным.
• Создаем пропилы, которые нижней частью должны быть идентичными с нулевыми точками;
• Выполняем монтаж арматуры;
• Смешиваем ингредиенты для раствора: 1 часть песка на 4 части цемента;
• Увлажняем водой основание дома и заливаем опалубку раствором;
• Через пропилы веревкой проверяем нулевое значение.

Кроме данной работы существует необходимость проанализировать состояние диагоналей. Если это основание прямоугольной формы, то должна быть их и параллельные стороны должны совпадать в длине. Это все в сумме создаст ровность стен дома.

Основы процесса гидроизоляции

Гидроизоляция выполняется для защиты цоколя от различного рода осадков

Гидроизоляция выполняется для защиты цоколя от различного рода осадков. Для нашего случая, когда материал – это кирпич, данный процесс выполняется дважды, а именно:

• Под цоколем на основании;
• Под стеной на цоколе.

Слой гидроизоляции может иметь в составе раствор цемента или специального на мастике рубероида. По периметру может монтироваться защитный кран, который выполнен из асбоцементных или железобетонных плит.

Принцип выравнивания фундамента кирпичной кладкой

Механизм устойчивости коробки здания зависит от пропорциональности и ровности каждой его составляющей

Стоит учесть, что на фундамент постоянное давление оказывают стены дома. Механизм устойчивости коробки здания зависит от пропорциональности и ровности каждой его составляющей.

Чтобы сделать ровный фундамент во время, когда выполняется кладка, необходимо найти такие инструменты:

• Лопату;
• Отвес для строительных целей;
• Рулетку;
• Молоток;
• Резервуар для цемента;
• Мастерок.

Создавать идеальное дно, нужно начиная выкладывать слой песка. Нижнюю часть не видно, но все неровности сказываются при дальнейших работах.

Опалубка высокого качества позволит вам создать гладкую внутреннею и внешнюю части. Однако в единичных случаях лона не помогает.

Способы выравнивания фундамента

Существуют несколько способов выровнять фундамент при помощи кирпича

Существуют несколько способов выровнять фундамент при помощи кирпича:

• Использование опалубки и залитие бетоном;
• Метод обкладки кирпичами;
• Выполнение обтяжки сеткой, которая обделывается штукатуркой;
• Создание дополнительного слоя теплоизоляции.

Основные типы кирпичных фундаментов

Устройство фундаментов из различных материалов: а – бутовый; б – бутобетонный; в – кирпичный по бутобетону; г – кирпичный; д – бутовый на песчаной подушке; е – кирпичный по буту; 1 – гидроизоляционный слой; 2 – стены; 3 – подкладка.

1. Столбчатый. Представляет собой систему кирпичных столбов, установленных в углах будущего дома, под пересечением стен, несущими перегородками. Столбы обвязывают, сверху обустраивают ростверк (это балки, распределяющие нагрузки). Такой тип основы имеет смысл делать при сооружении относительно легких конструкций: домов, стены которых изготовлены из щитов, а также деревянных каркасных зданий без подвалов и цокольных этажей. Столбчатую основу целесообразно применять там, где высока вероятность пучения грунта в мороз.
2. Ленточный. Это кирпичная полоса, проходящая по периметру будущего дома. Ленточный фундамент закладывается и под наружные, и под внутренние стены. Толщина под несущими стенами может быть больше, чем под перегородками. Ленточная основа здания позволяет делать подвал или цокольный этаж. Такая конструкция основы успешно применяется при сооружении зданий с тяжелыми несущими стенами и перекрытиями из железобетона. При сооружении ленточного фундамента в пучинистых почвах необходимо проводить армирование.

Технология кладки

После того как сетка из арматуры установлена на фундаменте конструкции, нужно приступить к процессу закладки. Выложить цокольный каркас придется с углов. При этом после того, как будет оформлен первый ряд, проверяют ровность конструкции строительным уровнем. Кладка кирпича на фундамент выполняется строго горизонтальными рядами в один кирпич или в 1,5, реже в 2 кирпича. Каждый этап кладки покрывается раствором, толщина которого примерно 2,5 см. После того как кирпичный фундамент становится высотой в четыре ряда, рекомендуется начать процесс возведения стен. Цокольная поверхность отделывается преимущественно декоративным камнем. Бывает, что в качестве отделочного материала для здания используется плитка.

Если в помещении планируется возвести цокольный этаж на кирпичный фундамент, стоит позаботиться об установки вентиляционной системы. Отверстия для вентиляции лучше положить на высоте 15 см от уровня земли. Размер окошка зависит от общего диаметра труб для отдушин. Класть цоколь нужно не на землю, с использованием гидроизоляционного слоя в верхней части. Поэтому по завершении установки изоляции, прокладывают пласты рубероида.

Если в будущем планируется утепление конструкции, раскладка выполняется в полтора кирпича.

Проблемы при строительстве

Во время проектирования забора требуется учесть несколько важных факторов:

• Парусность, то есть, высокая ветровая нагрузка может привести к опрокидыванию забора.
• Неравномерные деформации грунта, обусловленные его типом, близостью грунтовых вод.

Во избежание неприятностей, связанных с грунтом, необходимо предпринять ряд мер, в том числе правильно рассчитать глубину залегания ленточного основания, при подготовке траншеи подготовить подушку из песка и щебня

Перед возведением фундаментного основания, надо посмотреть на заборы, установленные на соседних участках. Если их «повело», то скорее всего, в этом виноват грунт.

Этапы возведения столбчатого фундамента из кирпича

Выбор ширины и высоты

Ширина цоколя — параметр, связанный с толщиной ленты и стен дома.

Существует три варианта:

• Выступающий. Он толще, чем стены, поэтому дождевая влага стекает прямо на него. Это способствует разрушению цоколя и требует установки защитного козырька и обшивки.
• Выстроенный вровень с плоскостью стен. Представляет собой продолжение внешних стен, но при установке обшивки толщина увеличивается и делает его выступающим.
• Западающий тип цоколя. Его толщина меньше, что позволяет при монтаже обшивки выровнять плоскость стены и цоколя, образовав гармонично сочетающиеся поверхности.

Выбор наиболее подходящего варианта производится при сопоставлении несущих способностей материала и толщины основания, на сколько оно позволяет делать кладку той или иной толщины.

Высота цоколя — предмет постоянных споров и дискуссий.

Основными критериями выбора высоты являются:

• Максимальная высота снегового покрова за последние годы.
• Уровень пола первого этажа (нулевой уровень).

Для регионов со снежными зимами высота снежного покрова является существенным фактором, так как при начале таяния низкий цоколь может стать причиной намокания стен.

Уровень пола первого этажа является технологически оправданным ориентиром, позволяющим упростить строительные работы и обойтись без лишних мероприятий.

Правила выбора материала

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине. Только после этого можно заливать бетон

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка. Также можно использовать влагозащитный бетон

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Шов – показатель качества

Качество кладки определяют по толщине швов между блоками. Количество цемента между ними определяет прочность сцепления стройматериала, надежность всей постройки. Немаловажна и красота внешней стороны стены жилого дома. Существуют нормативы толщины шва, обусловленные возможностью растекания раствора, заполнения всех шероховатостей. Определена оптимальная толщина вертикального шва – 10 мм и горизонтального – от 10 до 15 мм.

Для выдерживания одинаковой толщины шва применяется порядовка и специальные пластмассовые шаблоны – крестики-вставки. Выполняя самостоятельную кладку, проверять швы нужно как можно чаще.

Кирпичная кладка своими руками: инструменты, порядок и особенности

Теперь, как класть кирпич своими руками вы имеете представление, необходимо поговорит о порядке действий а также некоторых технических нюансах.

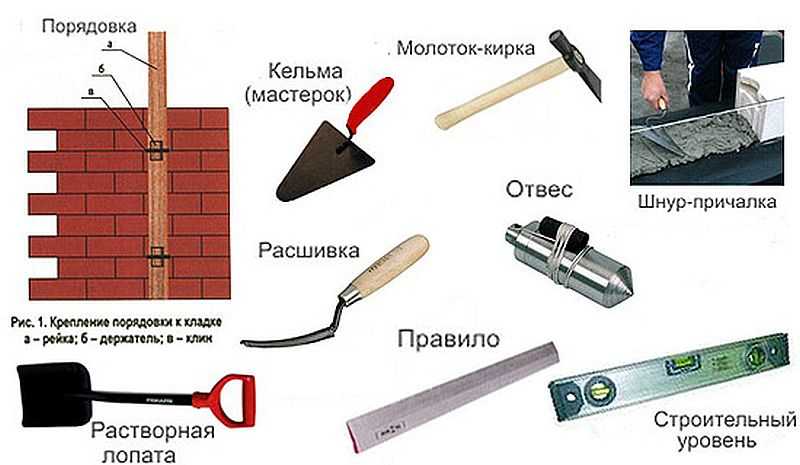

Примерный перечень инструментов для кирпичной кладки

Начнем с инструмента. Нужны будут:

• кельмы каменщика — наносить и разравнивать раствор на кирпичи;
• бетономешалка или емкость для замеса раствора;
• растворная лопата — для замеса и периодического перемешивания;
• два-три ведра для раствора;
• отвес- проверять вертикальность стен и углов,
• строительный уровень — для проверки горизонтальности кладки ряда;
• шнур-причалка — для отбивки рядов;
• расшивки (для формования швов);
• молоток-кирка для отбивки неполномерных кирпичей (половинок, 3/4 и чекушек — 1/4);
• правило — металлическая или деревянная ровная планка для проверки плоскости стены.

Далее речь об особенностях технологии. Первое: перед использованием кирпич желательно замачивать. Особенно актуально это в жаркую сухую погоду. Тогда он будет меньше «тянуть» влагу из раствора. Если же влаги окажется недостаточно, цемент не сможет набрать требуемой прочности, что скажется на прочности здания.

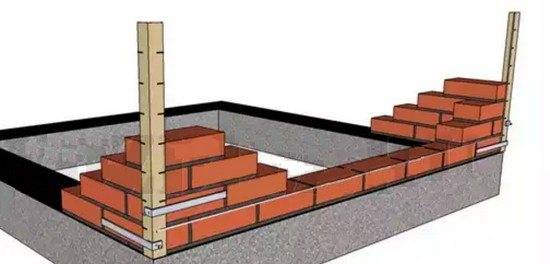

Сначала выгоняют два угла, потом их связывают несколькими рядами кирпичной кладки

Второе: первыми выгоняются углы. Сначала два первых. Их связывают 2-3 рядами кирпича по выбранной схеме кладки. Потом выгоняется третий угол. Второй и третий тоже связываются несколькими полноценными рядами. После ставится четвертый угол и периметр замыкается. Так и следует возводить стены, обходя их по периметру, а не выгонят стены по очереди. Это — одна из самых распространенных ошибок.

Третье: есть две технологии контроля рядов. Первая — в швы углов вставляются гвозди, к которым привязываются шнурки-лески. Его нужно натянуть так, чтобы отмечал он верхнюю грань кирпича, а также ограничивал наружную (и при необходимости внутреннюю) поверхность стены.

Порядовка для крепления шнура-причалки

Второй способ — использовать деревянные или металлические порядовки. Это ровная планка или уголок, на котором каждые 77 мм нанесены метки — риски на дереве или пропилы на металле. Они отмечают требуемую толщину ряда: высота кирпича+шов. Устанавливаются они при помощи плоских монтажных скоб, которые вставляются в шов. При необходимости их потом просто вынимают и переставляют выше.

Есть еще один способ — уголок каменщика. Он имеет с одной стороны прорезь, в которую заводится  причалка. «Сажается» на угол на раствор.

Отбивка ряда при помощи уголка каменщика

Недостаток этого способа такой же, как и просто гвоздя в шве: высота ряда должна контролироваться «вручную» при выведении углов. При недостатке опыта (а где его взять, если кирпичная кладка своими руками ведется впервые) это сложно. Имея (сделав самостоятельно) порядовку все проще.

Четвертое: подготовка неполномерных кирпичей. Как вы видели, при кладке используют половинки, трехчетвертные кирпичи и чекушки — 1/4 части. Чтобы работа не тормозилась, перед началом кладки требуется подготовить их. Это делают при помощи молоточка-кирки. При подготовке требуется высокая точность в размерах, иначе собьется перевязка. Чтобы длину контролировать было легче, на ручке делают отметки соответствующей длины. Приложив ручку к кирпичу, на нем делают отметки на обоих сторонах ложка. Затем приложив к отметке лезвие кирки, по обратной стороне бьют молотком, делая зарубки. Сделав зарубки на обоих ложках, сильным ударом кирки разламывают кирпич.

Условия эксплуатации определяют подход

Технология кладки цоколя из кирпича, как правило, предусматривает использование одного из пяти представленных типов клинкера (см. описание в тексте)

Если говорить об условиях эксплуатации кирпича, то они предельно жесткие:

• во-первых, кирпич должен быть очень прочен – ему предстоит держать всё здание;
• во-вторых, кирпич должен обладать хорошей морозоустойчивостью, ведь он непосредственно составляет внешнюю стену здания;
• в-третьих, кирпич не должен пропускать влагу и не подвергаться изменениям под воздействием влаги.

Клинкерный кирпич

Всем этим условиям полностью удовлетворяет клинкерный кирпич, у которого:

• прочность – от M75 до М500 (здесь сильно уступает силикатный, зато впереди кислотоупорный – больше M500);
• морозостойкость – от F50 до F100 (по этому показателю сильно проигрывает шамотный и кислотоупорный);
• средняя плотность (кг на куб.м) – 1900 – 2100;
• пористость (%) – 5;
• коэффициент теплопроводности (Вт на метр) – 1,16.

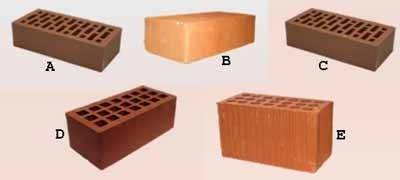

Дальнейший выбор заключается в поиске вида клинкерного кирпича.

Их массово производится пять:

• A – облицовочный;
• B – строительный;
• C – одинарный;
• D – полуторный;
• E – двойной.

Таким образом, наиболее оптимальным выбором считается выбор полуторного клинкерного кирпича с прочностью в М400 и морозоустойчивостью – не хуже F50.

Требования

Кроме того, к кирпичу предъявляются дополнительные требования, учитывая условия эксплуатации:

• он не должен иметь сколов и признаков деформации;
• его размеры должны точно соответствовать стандартам;
• кирпич не должен иметь никаких претензий с точки зрения экологии;
• в качестве связующего материала будет использоваться цементный раствор, поэтому он должен обладать хорошей адгезией с раствором.

Требования к цокольным кирпичам

Кирпич для цоколя должен отвечать основным показателям: прочность, возможность поглощать влагу и морозостойкость.

Какой попало материал для подвальных помещений не используют. Учитывая всю специфику такой постройки, лучше всего выбирать кирпич, который будет по максимум долговечным. А этот показатель имеет три основных составляющих:

• прочность — данный критерий обозначает, насколько крепкий материал на сжатие, то есть какая нагрузка выдерживается до того, как структура начнет разрушаться;
• влагостойкость — чем больше кирпич может впитать влаги, тем хуже, ведь при наступлении морозов она вся замерзнет, и как результат — низкая морозостойкость и разрушение структуры;
• морозостойкость — а здесь имеется в виду, как много материал выдержит замораживаний и оттаиваний.

Красный керамический полнотелый. Данный вариант также отличается хорошей влагостойкостью и при этом не чувствителен к температурным перепадам и воздействию морозов. Керамический кирпич достаточно популярен в строительстве, так как он универсален. Из него можно строить не только цоколь, но и обыкновенные стены, фундамент или перегородки. Также он неплохо используется для каминов и печей, так как стоек к воздействию высоких температур.

Если кирпич отвечает всем этим параметрам, его можно спокойно использовать для возведения цоколя.

Использование битого кирпича

Очень часто во время строительных работ остается порченный и битый кирпич и многие интересуются можно ли использовать его при укладке фундамента, и если можно, то, как сделать это без ущерба прочности конструкции.

Да, возвести фундамент из битого кирпича можно, но он не будет отличаться высокой прочностью, поэтому чаще всего такое основание делают под постройки не несущих серьезных нагрузок, например, под печь.

Предлагается два варианта фундамента из битого кирпича – смешать смесь из кирпича и бетона и залить готовое основание или возвести основание ленточного типа с укладкой бита слоями.

Давайте подробнее рассмотрим, как выложить основание вторым способом:

• Выкопать траншею и насыпать слой песка толщиной 10 см;
• На дно уложить арматуру и залить слой бетона в 10 см;
• Засыпать обломки кирпича и пролить смесью бетона;
• Выждать немного времени, чтобы раствор равномерно распределился между частицами кирпича и уплотнить;

Вновь уложить арматуру, залить цементом и засыпать битом. И так чередовать слои до полного заполнения транши и опалубки фундамента.
