Фундамент из пластиковых труб ПВХ — реальность или выдумка?

Фундамент столбчатый из пластиковых труб

Столбчатый фундамент из ПВХ труб

В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.

Достоинства столбчатого фундамента из пластиковых труб (ПВХ) для внешней канализации

• Долговечность опалубки. Если рассматривать ПВХ трубу для внешней канализации, то ее срок службы со слов производителей не менее 50 лет.
• Высокая стойкость к агрессивным средам. Морозостойкость.
• Легкие, но при этом имеют достаточную жесткость и прочность
• Большое разнообразие размеров. Диаметр 110 мм – 630 мм. Длина 1 м – 6м.
• За счет гладкой поверхности грунт во время пучения будет скользить по поверхности ПВХ трубы (в теории должно быть так).

Если использовать пластиковые трубы для внутренней канализации (серые), они немного дешевле оранжевых ПВХ труб, но при этом и в грунте они прослужат значительно меньше. Это и логично, так как данный тип труб предназначен для внутренней канализации в помещении. В целом если рассуждать логично, то главное предназначение несъемной опалубки это формирование столба. А непосредственно срок службы столба из железобетона 150 лет. www.gvozdem.ru

Недостатки опалубки из ПВХ труб

Дороже, чем опалубка из рубероида.

Серые ПВХ трубы для внутренней канализации имеют максимальный возможный диаметр 110 мм. (Оранжевые трубы для наружной канализации имеют более богатый диапазон диаметров от 110 до 630 мм.)

Средние цены ПВХ труб для внешней канализации (СПб)

Как видим, цена на пластиковую трубу для внешней (оранжевые) и внутренней (серые) канализации практически не отличается, а вот преимущества оранжевых ПВХ труб для использования в виде несъемной опалубке в грунте неоспоримо (достоинства ПВХ труб для наружной канализации ).

Инструкция строительства столбчатого фундамента из пластиковых труб

Предлагаем вашему вниманию инструкцию по установке столбчатого фундамента из пластиковых труб (ПВХ). Более подробную инструкцию вы можете изучить в статье: Столбчатый фундамент своими руками .

1. Проектирование столбчатого фундамента. Расчет кол-ва столбов, их расположение, глубина размещения в грунте. Подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

2. Подготовительные работы. Заготавливаем опалубку из пластиковых труб нужной нам длины. Если столб будем делать с уширением, то размещаем внизу трубы мусорный пакет и крепим его к опалубке скотчем. Данный пакет будет служить резервуаром для заливки пятки столба.

3. Делаем арматурный каркас. Если будем армировать уширения, то арматуры делаем в виде буквы L. Более подробно читаем в статье: Арматурный каркас под уширение столбчатого фундамента.

Если нижняя обвязка у вас будет и бруса, то для ее связи со столбчатым фундаментом будем использовать шпильки-анкера, залитые в столб.

4. Бурим скважины на глубину ниже промерзания грунта.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.

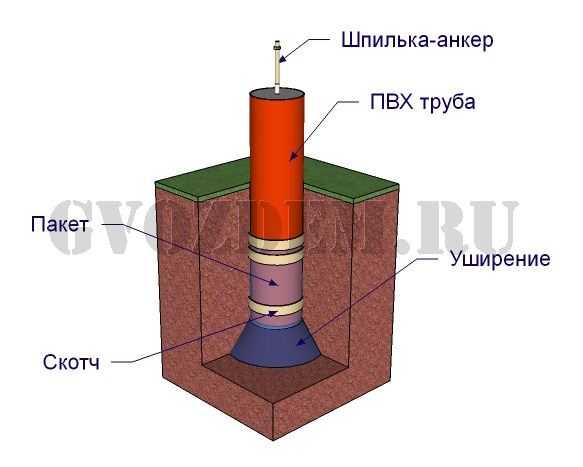

5. Делаем уширения внизу наших скважин.

6. Вставляем несъемную опалубку из ПВХ труб в нашу скважину и формируем уширение.

Все столбы делаем на одном уровне. Для данной задачи нужно будет отбить горизонталь с помощью гидро или лазерного уровня и натянуть по уровню бечевку. По бечевке будем выводить все столбы. Чтобы опалубка у нас не проседала, делаем приспособление в виде захвата как на рисунке. Для захвата нам нужно 3 бруска, 2 самореза и веревка. Если сложно опалубку выставить по бечевке, то можно в процессе заготовки сделать ее длиннее и затем уже все сваи обрезать в один уровень. Главное сделайте отметку на опалубке – до кого уровня вы будете заливать бетон.

7. Вставляем арматурный каркас в опалубку. Разворачиваем арматуру для армирования пятки столба.

8. Заливаем столб бетоном. Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

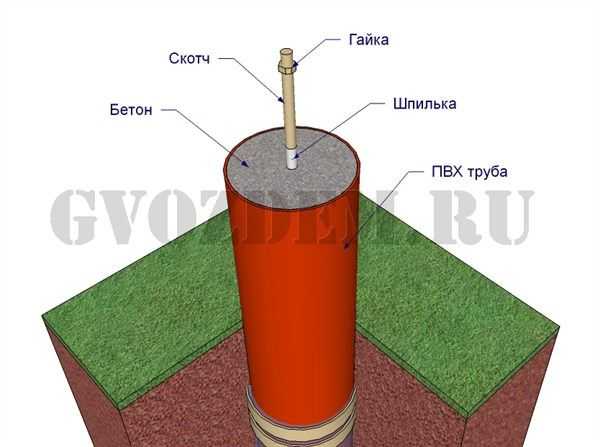

9. Крепим шпильку-анкер вверху столба.

10. Все, фундамент из пластиковых труб ПВХ готов. Также можно порекомендовать сделать гидроизоляцию верхней части столба с помощью рубероида либо битумной мастики.

Более детальную поэтапную инструкцию читаем в статье: Столбчатый фундамент своими руками. www.gvozdem.ru

http://www.gvozdem.ru

Арматура крепления бруса

Обвязка столбов (или формирование ростверка) необходима для того, чтобы равномерно распределить нагрузку на столбики. Помимо этого, ростверк является опорой для будущих стен. Поэтому эту конструкцию необходимо выполнить качественно, следуя инструкции:

• На трубах сделать опалубку из досок.
• На дно опалубки засыпать песок.
• На песок установить арматуру, соединив ее с арматурой, которая выходит из труб.
• Залить бетонную смесь.
• После застывания бетона снять опалубку.

Пошаговая инструкция, начиная от бурения скважин, заканчивая формированием ростверка, представлена в этом видео

Преимущества фундамента из труб

Возможные ошибки при изготовлении фундамента, способы их исправления

Если во время строительства вы нарушили технологию монтажа фундамента, могут возникнуть отрицательные последствия. Так, недостоверные данные о весе здания и малое число опор могут спровоцировать нарушение целостности стеновых поверхностей. Потребуется выполнять укрепление каждого столба.

Если сваи провалились, сделайте под ними подкоп и обустройте ленточное основание. Также можно скрепить все сваи друг с другом при помощи арматуры, предварительно подняв их на нужную высоту.

Самостоятельно обустраивать столбчатый фундамент для каркасного дома не так уж и просто, особенно если вы не имеете большого опыта в строительстве. Лучше обратиться к специалистам, которые знают свое дело и качественно выполнят порученную им работу. Обратившись в нашу компанию, вы сэкономите не только свои силы, но и время. Стоимость наших услуг не превышает среднерыночную, так что воспользоваться нашей помощью может практически каждый владелец земельного участка.

Конструкционные особенности сооружения столбчатого фундамента

Конструкция такого вида основания под постройку отличается простотой устройства и это его преимущество перед другими вариантами. Сооружать такой фундамент можно на любом грунте, поскольку он сохранит целостность строения даже на сложных почвах, например, песчаных.

Основная его часть состоит из труб, которые заглубляют в землю через предварительно подготовленное отверстие. Чтобы обеспечить надежность фундамента, располагаться столбы должны на глубине 150 сантиметров с учетом точки промерзания почвы.

При возведении здания все нагрузки на основание действуют во всех направлениях и это препятствует расшатыванию и погружению труб. При обустройстве фундамента его выполняют на такую глубину, которая не допустит погружения постройки под действием всех возможных факторов, а столбы не упадут на землю.

Невзирая на то, что основы под здание из пластиковых труб имеют немало преимуществ, есть у них и недостатки:

1. Они подходят исключительно для строительства небольших построек, поскольку не выдерживают значительных нагрузок. Такой фундамент из труб ПВХ является одним из лучших вариантов для возведения хозяйственных объектов, небольших домов, гаражей.
2. Сроки службы подобных оснований не превышают 70 – 80 лет, что для гаражной постройки достаточно, а вот для полноценного домовладения нет.
3. По причине конструкционных особенностей столбчатый фундамент не дает возможность построить подвальное помещение.
4. При сооружении таких оснований на сильно подвижных почвах и на грунтах с перепадами высот возникает множество проблем, поэтому от подобных идей желательно отказаться – лучше выбрать другой вариант или по возможности перенести строительство дома в иное место.

Что потребуется для работы?

Помимо самих труб для организации процесса монтажа основания потребуется:

• Лопата, кувалда, бур, дрель, шуруповерт, сварочный аппарат.
• Колышки и шнур для организации разметки.
• Поликарбонат, ровный шифер или профнастил – для монтажа бортов основания теплицы.
• Оцинкованная сетка для основания.
• Сталь толщиной 3-4 мм – для платформ. Размер каждой платформы 150*150 мм, поэтому приобретая металл исходите из данных показателей и количества, равного числу опор.
• Доска (брус) сечением 150*50мм для обвязки.
• Готовый бетон или его составляющие, если планируется бетонирование труб.
• Крепеж (саморезы, болты).

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

• Лопата;
• Мастерок;
• Ручной миксер или бетономешалка;
• Бур;
• Строительный уровень и рулетка;
• Черный маркер;
• Емкости для раствора (большие ведра);
• Шнур;
• Кувалда;
• Болгарка.

Материалы:

• Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
• Щебень мелкой фракции;
• Деревянные колышки;
• Цемент марки м300 или м400;
• Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Разновидности парников

Заключительная часть

Закладка столбчатого основания своими руками на основе ПВХ труб представляет собой простую технологию получения надёжного и долговечного фундамента при минимальных финансовых затратах.

Иногда особенности ландшафта земельного участка, предназначенного под застройку дома, не позволяет сделать глубокий ленточный или плиточный фундамент. Это может быть из-за высокого уровня грунтовых вод, глубокого промерзания почвы. В этом случае строится столбчатый фундамент, суть которого состоит в том, что в грунт забивают сваи или заливают столбы, на которые впоследствии ставится здание. Такие фундаменты надежнее и намного дешевле ленточных или плиточных. Но и здесь существует много проблем и нюансов. При используют разные виды опалубки. С целью уменьшения затрат времени и материальных затрат на изготовление опалубки часто делают столбчатый фундамент из пластиковых труб. В чем преимущества столбчатого фундамента, залитого в опалубку из пластиковых труб?

Для быстрого изготовления опалубки для буронабивных свай применяются рубероид, пластиковые трубы или асбестовые трубы. Асбестовые трубы намного дороже пластиковых и содержат вредные вещества, которые попадают в организм при разрезании этих труб. Применение рубероида для создания заливной опалубки имеет свои недостатки: низкую прочность (может во время утрамбовывания разорваться), невозможность создания одинаковых по размерам свай, однако это наиболее дешевый материал.

Оптимальным вариантом являются трубы ПВХ, которые оберегают бетон в почве от воздействия подпочвенной влаги и имеют достаточную жесткость, прочность, кроме того, относительно небольшую цену. Опалубка из таких труб легкая, обладает высокой резистентностью к агрессивным веществам, имеет гладкую поверхность. Недостатком этого материала для опалубки является возможность их повреждения во время промерзания от расширения влаги между трубой и бетоном.

Столбчатый фундамент для дома из труб ПВХ

Рекомендации для надежного фундамента из железных труб

• Следует позаботиться о том, чтобы армирование углов было выполнено максимально качественно. Необходимо забивать предварительно подготовленную арматуру и в сам угол, и непосредственно в тех местах, которые по той или иной стене максимально приближены к месту их пересечения.
• Гидроизоляция фундаментной плиты подразумевает заливку 5-10 см тощего бетона. Тощим он называется из-за присутствия большого количества щебня и малого цемента. Получается основание бетонной фундаментной плиты, и только сверху заливается основная часть фундаментного основания.
• Если вы не знаете, какая нужна арматура для ленточного фундамента – воспользуйтесь услугами специалистов. Они проведут расчеты арматуры, которая будет выдерживать все нагрузки здания.

• В случае расположения постройки в районе с резкими перепадами температуры или в регионе с неустойчивым типом грунта желательно выполнять устройство монолитной фундаментной плиты из нескольких элементов, скрепленных деформационными швами.
• Чтобы шведская фундаментная плита не деформировалась от влаги и мороза – должна присутствовать дренажная система по всему периметру фундамента.
• В процессе установки фундамента возникает вопрос: «Можно ли сваривать арматуру для фундамента»?

Сваривание арматуры возможно только в определённых случаях, ведь сама технология весьма специфична и имеет негативные последствия. Сварка металла ведет за собой частичное нарушение своей структуры, а значит снижается прочность и жесткость конструкции.

Важно, чтобы после заливки бетоном трубный фундамент полностью застыл. Чтобы он быстрее «схватился» – запрещается проведение любых работ на строительных площадках

Для полного застывания раствора требуется не менее двух недель

После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций

Для полного застывания раствора требуется не менее двух недель. После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций.

Заливка бетона в опалубку

Рисунок 3. Установку опалубки осуществляют примерно на уровне нижней плоскости будущего ростверка.

Набрав ведро бетона, заливают его внутрь пластиковой трубы. Залив около 2 ведер бетона, вытягивают за верхнюю часть пластиковую трубу на высоту 10-15 см. При этом залитый бетон выползет из пластиковой трубы и растечется по уширенной части шурфа, образуя утолщенную пятку столба. Это пятка увеличивает площадь давления на грунт и не позволит выдавливать столбик из скважины во время пучения грунтов в сильные морозы. Затем засыпают скважину вокруг трубы имеющимся грунтом и, контролируя ее вертикальность, утрамбовывают длинным предметом.

Для образования пятки некоторые используют способ с прикрепленным мусорным мешком в нижней части трубы. Это необходимо в случае, когда диаметр скважины намного больше диаметра пластиковой трубы. Тогда уровень заливаемого бетона может подниматься по скважине уровнем внутри трубы, и его нужно ограничить. Однако если диаметр шурфа на 5-10 см больше вставляемой опалубки, тогда после поднятия трубы заливаемый бетон занимает лишь расширенное пространство скважины. В месте контакта бетона с почвой образуется устойчивое сцепление. Он не имеет достаточной энергии подняться выше, и при дальнейшей заливке этому препятствует засыпанная и утрамбованная сверху почва.

Кроме того, при установке опалубки полиэтиленовый мешок может смяться, и после заливки и затвердения бетона может получиться разъединение пятки с телом столба.

Далее вставляют или забивают арматурные пруты или сделанный каркас внутрь пластиковой трубы в уже залитый бетон так, чтобы над трубой оставалось 20-30 см прутов арматуры (для соединения с каркасом ростверка).

Рисунок 4

Важно при заливке бетона в трубу тщательно его трамбовать на всем этапе заливки

Некоторые для увеличения сцепления пятки с телом столба вставляют загнутую крючком на конце арматуру, которую перед заливкой проворачивают

Это может быть лишней работой и тратой времени потому, что ребра арматурных прутов довольно хорошо сцепляются с утрамбованным бетоном, и поэтому такие предосторожности излишни. При построении каркасного дома обвязка бруса связывается со столбом с помощью шпильки с гайками, которые предварительно заливают в бетон верхней части столбика

После заливки каждого ведра бетона его тщательно трамбуют металлическим прутом или строительным вибратором. При штыковании с помощью арматурных прутков, чтобы не повредить надземную часть опалубки (то есть чтобы пластиковая труба вне почвы во время штыкования не треснула), на нее сверху можно наложить хомуты либо стянуть другими средствами. Можно надеть на нее трубу из металла, внутренний диаметр которой приблизительно равен внешнему диаметру пластиковой трубы.

Далее вливают в трубу еще несколько ведер бетона, заливая трубу до уровня поверхности грунта. Затем гидроуровнем или лазерным уровнем отмечают на всех трубах ПВХ плоскость нижней части ростверка и обрезают трубы по этому уровню. Потом заливают бетон до краев труб и оставляют застывать полностью (Рис.4).

Надежным и экономичным вариантом обустройства основания под постройки разного назначения является столбчатый вид фундамента из пластиковых труб. Его обычно возводят в тех местах, где наблюдается высокий уровень залегания грунтовых вод, а значит вырыть котлован или траншею там невозможно.

На сегодняшний день существует несколько видов фундаментов и каждый из них отличается своими особенностями, связанными со способом монтажа, материалами изготовления и использованием специального оборудования в процессе проведения работ.

К качеству оснований под здания предъявляются серьезные требования. Они должны получаться прочными и при этом сооружаться в кратчайшие сроки. Также желательно, чтобы стоимость используемых материалов была доступной.

Возводим столбчатый фундамент из пластиковых труб

Столбчатый фундамент из труб ПВХ своими руками

При наличии болотистого грунта возведение ленточного или плиточного основания невозможно. Решить проблему поможет пошаговая инструкция по возведению столбчатого фундамента из пластиковых труб своими руками. Этот тип основания оптимален при строительстве сооружения на проблемной почве.

Преимущества конструкции

Сваи из пластиковых труб имеют несколько неоспоримых плюсов:

• Доступная стоимость;
• Защита бетона от разрушительного воздействия подземных вод;
• Высокие показатели жесткости, прочности и устойчивости к внешним факторам;
• Небольшая масса.

К минусам можно отнести тот факт, что пластиковые трубы могут лопнуть от расширения во время морозов.

Основание из труб ПВХ не предусматривает обустройство цокольного помещения или подвала, поэтому его применение для постройки жилого дома не всегда оправдано.

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

• Лопата;
• Мастерок;
• Ручной миксер или бетономешалка;
• Бур;
• Строительный уровень и рулетка;
• Черный маркер;
• Емкости для раствора (большие ведра);
• Шнур;
• Кувалда;
• Болгарка.

• Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
• Щебень мелкой фракции;
• Деревянные колышки;
• Цемент марки м300 или м400;
• Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Подготовительный процесс

Начинать строительство необходимо с определения глубины заложения фундамента. Этот фактор зависит от типа почвы, уровня пролегания подземных вод и промерзания. В зависимости от этого столбчатое основание бывает:

1. Незаглубленное (до 50 см);
2. Мелко заглубленное;
3. Глубоко заглубленное (более 150 см).

В процессе подготовки необходимо расчистить территорию от мусора, разровнять строительную площадку и рассчитать количество столбиков с учетом того, что сваи должны располагаться на расстоянии 2 м друг от друга (чем больше масса будущего строения, тем меньше данное расстояние).

На этом этапе необходимо предусмотреть наличие электроэнергии на площадке, нарезать арматуру и трубы на требуемую длину.

Нанесение разметки

Разметка наносится в определенной последовательности:

1. Установить колышки по периметру будущего основания, сделав отступ 100 см;
2. Используя уровень строго горизонтально натянуть между ними шнур;Разметка на участке
3. В местах пересечения шнура необходимо вбить кол – это будет центром будущих столбов;
4. На данном этапе шнур больше не потребуется, его можно снимать.

Шнур еще понадобиться в процессе монтажа перед устройством ростверка.

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать;

В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.

Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута

В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика;

Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы; Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания.

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

: Фундамент для подсобного помещения

Возможные ошибки и способы их исправления

Если в ходе строительных работ была нарушена технология, могут быть негативные последствия:

• Некорректные данные о массе дома и недостаточное количество столбов может привести к нарушению целостности стен. В таком случае каждую сваю придется укреплять;
• При проваливании столбов, под ними делается подкоп и сооружается ленточное основание, либо все столбы скрепляются друг с другом арматурой после поднятия на требуемый уровень;

Как выбрать диаметр обсадной трубы

Специализированные каталоги содержат перечень диаметров обсадных труб для буронабивных свай. Для указания данных параметров имеется специальная маркировка; также их описывает техническая документация по внешнему и внутреннему диаметру. Это дает возможность очень точно подгонять трубы под изготовляемую скважину, для чего имеются определенные международные стандарты. Для маркировки внешнего диаметра могут использоваться обозначения 620 – 2500 мм, для внутреннего – от 640 до 2580 мм.

Чтобы увеличить производительность водонапорной скважины, приобретение труб значительного диаметра не всегда является хорошим вариантом — все равно через нее не сможет пройти больше воды, чем способен принять наружный водопровод или поставить водоносный слой

При выборе изделия подходящего диаметра важно добиваться соответствия с пропускными характеристиками скважины

По ходу бурильных работ рекомендуется делать частые паузы для поднимания бура и выборки осыпавшегося грунта. Когда работа по бурению завершена, потребуется еще около трех дней на вывод почвенной жижи и откачивание воды. Эти обязательные к исполнению мероприятия как нельзя лучше способствуют обустройству требуемого расширения: как результат, вода в скважину сможет поступать в большем объеме.

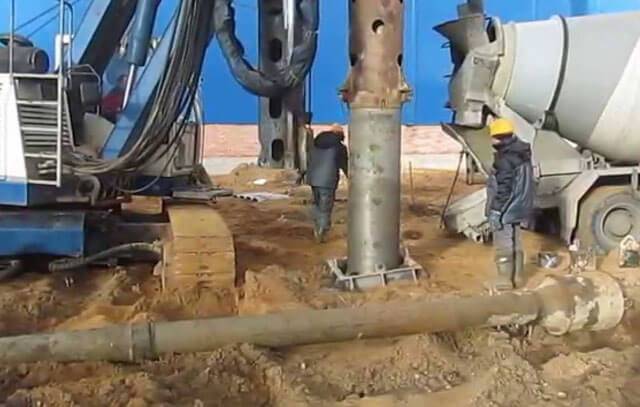

Для изготовления глубоких колодцев до 15 м для буронабивные сваи с обсадной трубой можно использовать арендованное оборудование. Оно состоит из бура, упорной треноги, вращательного ворота и соединительных элементов, фиксирующих трубы. Схожая буровая технология используется, когда закладывается фундамент: для укрепления стенок подойдет оптимальный способ. Если подобные мероприятия покажутся трудными для самостоятельной реализации, то можно ограничится только подготовкой участка, пригласив для основных работ специализированную бригаду.

Расценки на подобные услуги могут отличаться, на что влияет целый ряд факторов. Компанией, реализующей данную работу, обычно предоставляется смета и отчетные документы с указанием местных тарифов. В них входят затраты на приобретение и транспортировку необходимых материалов к месту работы.

В стоимость работы по монтажу буронабивных свай входят следующие пункты:

• Разработка проектной документации.
• Материал, из которого изготовлены трубы.
• Используемая в этом случае технология.
• Глубина и ширина бурения.
• Геологические особенности участка.
• Требования по скорости реализации заказа.
• Состояние оборудования.
• Сколько нужно скважин.

Каждый и способов имеет свои достоинства и недостатки, которые учитываются при подборе наиболее оптимального варианта в конкретном случае. Бетонирование свай в обсадной трубе в этом отношении является очень универсальным методом, поэтому его и предпочитают в большинстве ситуаций.
