Монтаж буронабивного фундамента
После выполнения всех расчетов и разметки участка необходимо выполнить операции по возведению свай и последующего их объединения. Рассмотрим данную последовательность на примере изготовления сваи, для этого надлежит выполнить следующие действия. Подробнее о монтаже буронабивного фундамента на сложных почвах смотрите в этом видео:
- Монтаж подушки – это обязательное правило. Делают ее обычно из песка, бетонной смеси либо щебня. При формировании подушки следует хорошо уплотнить грунт, а затем заполнить выбранным строительным материалом подготовленную поверхность.
- Армирование необходимо для придания прочности свай. В этом случае применяется арматура, которую при помощи ростверка соединяется в цельное сооружение. Чтобы сваи получились достаточно прочными, для них надо заранее приготовить арматурный каркас.
- Заливка раствора. Самый оптимальный вариант – это подача его со смесителя. Таким образом, можно выполнить большие объемы. Заполняется буронабивной фундамент обычно быстротвердеющей смесью, которая подается небольшими порциями после уплотнения предыдущего слоя. Также использовать можно бетон в чистом виде либо смешивать его с известняком или каменистыми породами. Для прочности можно добавлять бутовой камень. Для качественного уплотнения бетона используется бур, который создает необходимую вибрацию. Технология не допускает даже малейших пустот в сваях.
- Монтаж свай. Толщина опор зависит от схемы постройки. При определении их длины следует учитывать, что опора должна быть не меньше 1,5 м, но больше чем глубина промерзания почвы, которую можно узнать из геологической карты или после получения консультации у местных специалистов. Над уровнем земли остается часть сваи – оголовок, который следует забетонировать.
- Гидроизоляция свай. После того, как раствор застынет, сваи целесообразно покрыть рубероидом и соединить обвязкой.
- Выполнение ростверка.
Последнее время стал распространенным свайный фундамент с применением утепления. Для этого применяется пенополистирол, поскольку его свойства могут вступать во взаимодействие с почвой, что существенно упрощает технологию строительства.
Особенности технологии
Сфера применения
Монтаж буронабивных свай целесообразен в следующих случаях:
- наличие сложных геологических условий в месте строительства;
- значительные горизонтальные и вертикальные нагрузки, вызывающие уплотнение и подвижки грунта;
- большой вес здания;
- повторная застройка (строительство нового дома на месте снесенного старого);
- строительство в условиях плотной застройки;
- строительство возле зданий, представляющих собой историческую и культурную ценность (обычно достаточно старые, и могут деформироваться при проведении свайных работ);
- присутствие слабого грунта или высокого уровня грунтовых вод;
- строительство возле водоемов (сильно обводненный или заболоченный грунт);
- сложный рельеф участка (перепады высот, разный тип грунта и т.п.).
Использовать буронабивные сваи для возведения небольших строений можно, но это экономически невыгодно.
Виды фундаментов на буронабивных сваях

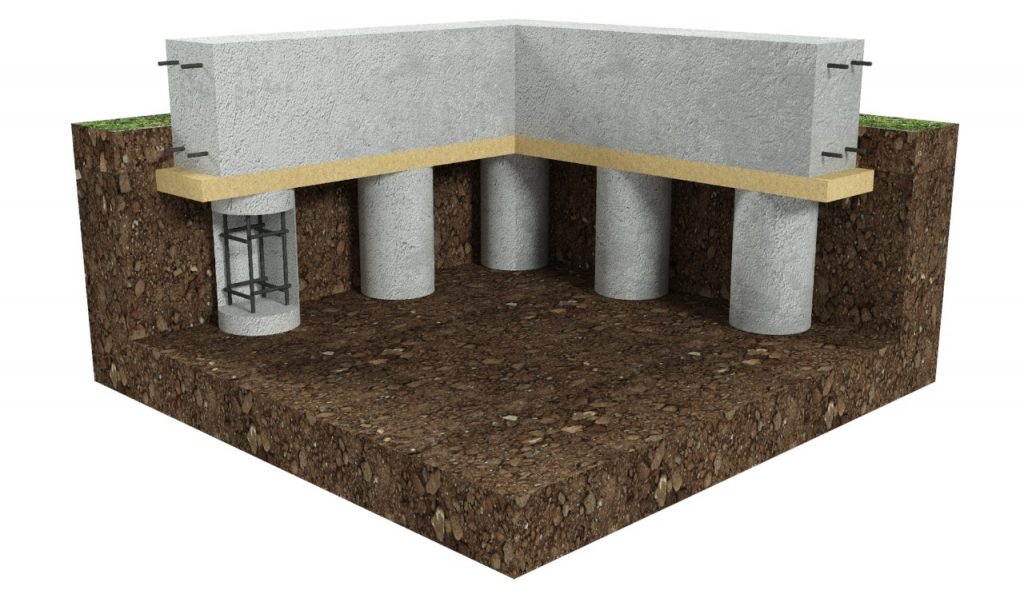

Фундамент на сваях, как я уже писал выше, называется свайно-ленточный или свайно-ростверковый. Такой фундамент может быть изготовлен на обычных сваях, без расширения внизу, и тогда ленту необходимо исполнять заглубленной, чтобы увеличить площадь опоры на грунт. Это один из видов мелкозаглубленного фундамента. Его основным минусом является то, что даже не смотря на заглубление сваи ниже глубины промерзания – все равно его может поднять морозным пучением из-за давления на мелкозаглубленную ленту.
Также можно применять сваи с расширением внизу. Как упоминалось выше, площадь опоры такой сваи в шесть раз выше и поэтому необходимости заглублять ленту нет. В зависимости от несущей способности грунта, буронабивная свая с расширением внизу несет нагрузку от 10 до 35 тонн, и если таких свай 30 – 100 штук, то, соответственно, они выдержат даже тяжелый кирпичный дом с бетонными перекрытиями. Конечно, эти расчеты приблизительные, и нагрузки необходимо рассчитывать индивидуально в каждом конкретном случае. Опора дома на сваю с расширением дает возможность не заглублять лету, вследствие чего исключается морозное давление на ленту, зазор между лентой и грунтом компенсирует морозное пучение и дом стоит твердо.

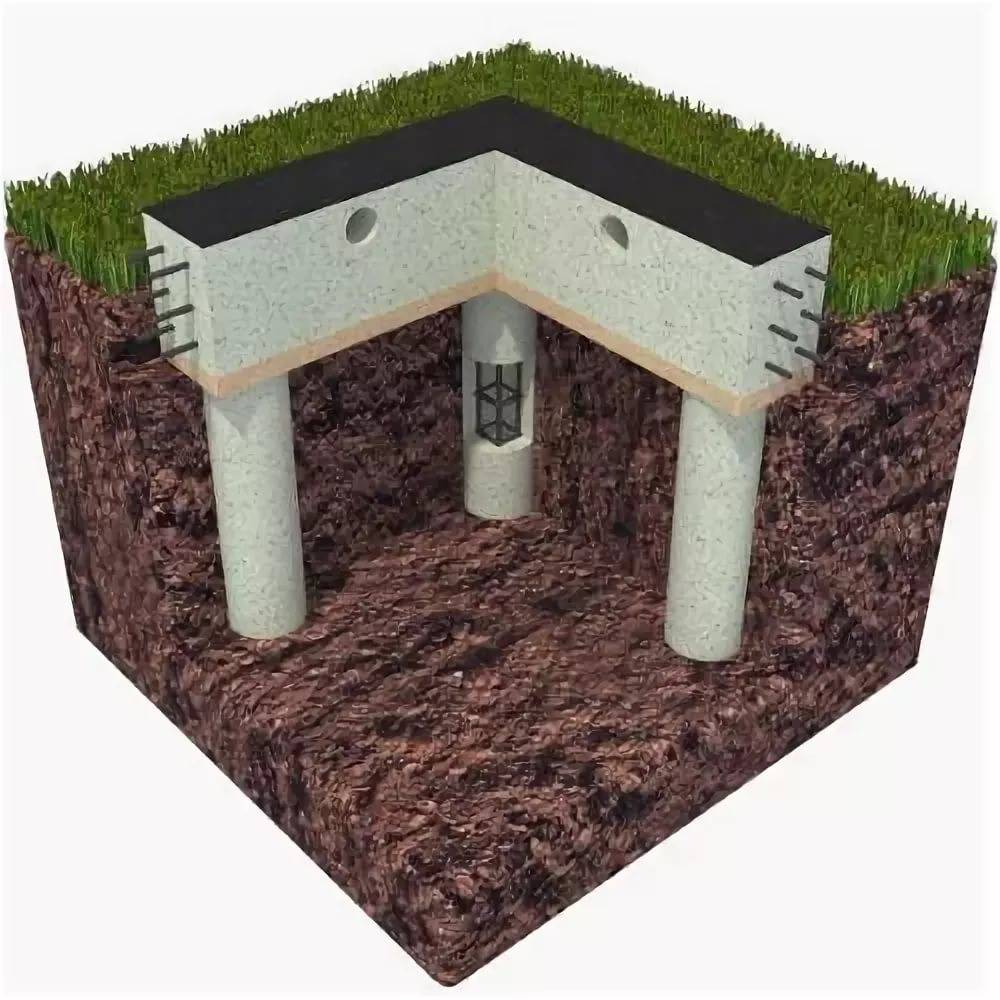

Еще один вид фундамента на буронабивных сваях – это отдельно стоящие сваи без бетонной ленты, их можно обвязать швеллером или деревянными балками, а можно просто на сваи поставить какое-то небольшое строение. несколько раз приходилось делать такие фундаменты и в таких случаях в договоре мы прописывали ограниченные гарантийные обязательства. Отдельно стоящие буронабивные сваи, не обвязанные общей бетонной лентой, могут отклониться от оси и подвергнутся различным подвижкам. Обвязка из металла или дерева на начальном этапе обходится дешевле, но эти материалы подвержены коррозии и гниению и довольно гибкие.
Расчет фундамента на буронабивных сваях
Определение проектных данных проходит в несколько этапов:
- расчет нагрузки на фундамент – вес дома с учетом снежной массы;
- определение несущей способности сваи;
- расчет количества и шага свай. На чертеже отмечают расположение свай.
Для определения несущей способности используется одна из двух характеристик:
- сопротивление материала самой сваи;
- сопротивление грунта.
Обратите внимание
Несущей способностью считается характеристика с меньшим значением, это и есть предельно возможная нагрузка на сваю.
Разница между двумя числами (фактически избыток прочности) при строительстве не важна: что бы ни начало деформироваться первым, свая или грунт, для постройки это аварийная ситуация.
Деформация стены здания при некачественном фундаменте
При проектировании стараются, чтобы характеристики были примерно равны: свая с более высоким сопротивлением обойдется дороже, а смысла делать ее такой прочной нет.
Несущая способность зависит в том числе от марки бетона: например, дешевый бетон М100 выдерживает до 100 килограммов на квадратный сантиметр.
В городской и промышленной застройке сечение скважины определяется проектом. В частном строительстве (с помощью ручного бура) можно пробурить скважину сечением 30 см максимум. С применением техники – до 45 см. Минимальный диаметр – 15 см. Из этой цифры исходят, определяя количество и шаг буронабивных свай под фундамент.
При определении количества учитывается масса здания: общую нагрузку делят на несущую способность, получают число свай, которое равномерно распределяют по периметру.
Глубина погружения сваи – не меньше уровня промерзания почвы. Обычно варьируется от 1 до 2 метров. Эту цифру для конкретного региона можно взять из приложений СНиП.
Когда известны все основные характеристики, рассчитывают необходимые материалы:
- бетон для свай и ростверка (или ленты);
- арматура для свай;
- обсадные трубы. На плотном грунте могут не использоваться. В этом случае в скважину помещают свернутый в трубку рубероид, который служит опалубкой для бетона, а впоследствии обеспечивает гидроизоляцию сваи;
- арматура для ленты;
- опалубка для ростверка или ленты;
- гидроизоляционные материалы;
- песок, гравий для подушки.
Количество бетона на одну сваю определяется как произведение площади сечения сваи на ее высоту. Площадь – площадь круга, πr2, где r – радиус сваи.
Например, если у нас длина сваи два метра, а ее диаметр – 30 сантиметров, объем бетона V = 2 х 3,14 х (0,3/2)2, примерно 0,142 кубометра (с округлением в большую сторону). Умножаем полученную цифру на число свай, получаем необходимое количество бетона без учета ростверка (ленты).
Чтобы посчитать объем бетона для ленты/ростверка условно делим периметр на 4 правильных параллелепипеда (или больше, если проекция стороны – ломаная линия). Объем параллелепипеда находится перемножением трех основных показателей – длины участка, ширины и высоты ленты.
Арматура сваи представляет собой 3-4 вертикальных стержня толщиной не менее 8 миллиметров толщиной. Длину прутка считают с запасом на шпильку, которая будет связывать сваю с ростверком. Для ленты потребуется пруток 1,2 см. Каркас складывается из продольных, вертикальных и поперечных прутьев. Поперечные не доходят до стенок опалубки несколько сантиметров, вертикальные не доходят до дна и верхней поверхности ленты.
Число обсадных труб равняется числу свай. Площадь опалубки для ростверка зависят от его длины и высоты. Для повышенного ростверка требуется еще дно, оно зависит от длины и ширины ленты. Зная текущую среднерыночную цену материалов, можно посчитать затраты на них. Чтобы приблизительно определить, во что обойдется ленточный фундамент на буронабивных сваях, к полученной цифре следует добавить цену доставки и аренды оборудования (желобного транспортера для бетона, бетономешалки, если вы готовите бетон самостоятельно и т.д.).
Расчет расстояния между сваями
Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане. Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.
Исходными данными для расчета являются:
- анализ грунтов в зоне строительства;
- максимальная нагрузка будущего дома на грунт;
- площадь дома.
Анализ грунтов
Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра. В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).
Этот параметр вам понадобится для расчета длины сваи.
Собираем нагрузки
Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.
Две последние величины — нормативные.
Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.
Определяем необходимое количество свай
Для определения необходимого количества опор надо выполнить следующие действия:
- рассчитать площадь подошвы одной сваи;
- полученный результат умножить на сопротивление (4);
- общую нагрузку поделить на произведение площади подошвы и сопротивления.
Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.
Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.
Шаг установки свай
Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания? Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.
Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:
- минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
- максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.
Из вышеизложенного правила есть несколько исключений:
- при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
- деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
- минимально допустимый шаг для железобетонных опор составляет 90 см.
В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.
Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.
Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.
Максимально допустимый шаг зависит от размещения опор:
- в один ряд – 1,33 м;
- в два ряда – 2,67 м.
Изготовление свай
Пока не упоминалось еще одно несомненное достоинство буронабивных свай – универсальность технологии.
Она заключается в том, что ее можно одинаково успешно применять как на крупных промышленных объектах – с использованием серьезной буровой и прочей техники, так и при строительстве небольших частных домов, большую часть работ выполняя при этом вручную с минимальным привлечением машин и механизмов.
Один из примеров выполнения работ на небольшом объекте с привлечением ямобура показан на видео:
Расчет буронабивных свай и их несущая способность
При использовании технологии на серьезных крупных объектах все необходимые параметры закладываются при проектировании, обязательно выполняемом в таком случае. Несущая способность свай, изготавливаемых механизированным способом, достигает 200-400 тонн, порой доходя до показателя 600 тонн на одну сваю.
При частном строительстве обычная несущая способность сваи редко превосходит 10 тонн.
Диаметры свай
В соответствии с потребностями объекта меняется и диаметр используемых свай. Например, при частном домостроении применяются буронабивные сваи следующих диаметров и несущей способности:
| Диаметр сваи, м | Несущая способность, т | Объем бетона, куб. м |
| 0,40 | 7,536 | 0,2512 |
| 0,30 | 4,242 | 0,1414 |
| 0,25 | 2,946 | 0,0982 |
| 0,20 | 1,884 | 0,0628 |
| 0,15 | 1,062 | 0,0354 |
Каркасы и бетон для буронабивных свай. В случае применения технологии на крупных объектах используются сваи гораздо больших диаметров и значительно большей длины. Конкретные необходимые параметры берутся из проектно-сметной документации на объект.
При возведении частных домов для изготовления буронабивных свай рекомендуется использовать бетон класса В22,5 (ближайший аналог по марке – М300), в небольших зданиях и сооружениях допускается В20 и В15 (соответственно, М250 и М200). От качества материала во многом зависит качество получаемой буронабивной сваи.
Обязательным составным элементом любой буронабивной сваи является находящийся в ней сварной пространственный арматурный каркас. По требованиям СНиП он должен представлять собой продольную арматуру, равномерно распределенную по всей окружности сваи. Минимальное количество арматурных стержней – 6, каждый диаметром 18 или более мм. Используется сталь класса АIII.
Данные требования являются обязательными при строительстве крупных объектов. При возведении фундамента для частного дома или бани требования менее строгие. В большинстве случаев используются 4-6 стержней арматуры диаметром 10-12 мм, перевязанных между собой или готовые треугольные металлические каркасы.

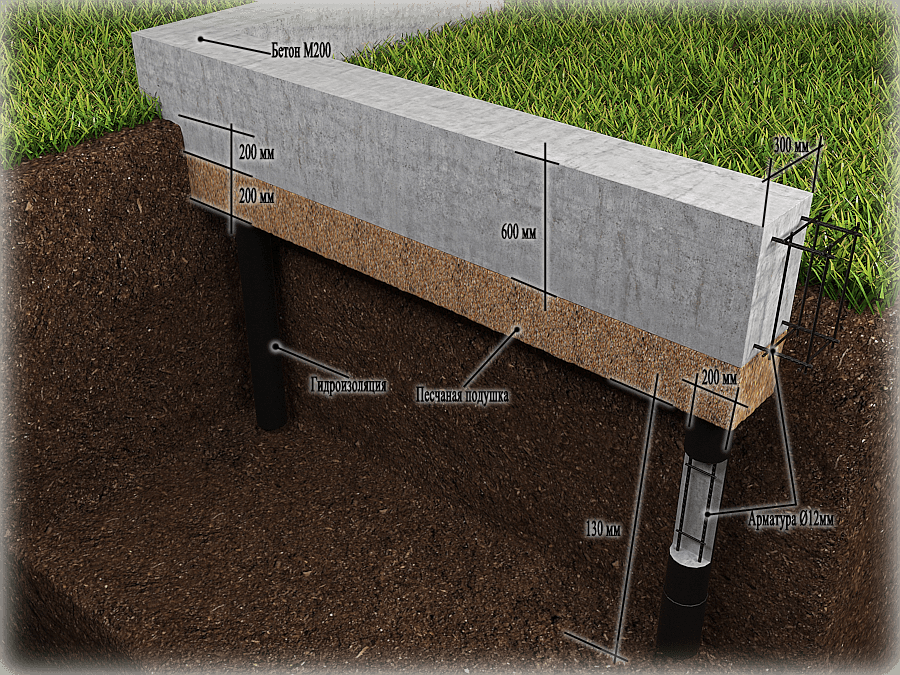

Отличия свайно-ленточной схемы фундамента
К недостаткам данной системы можно отнести следующее:
- Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
- При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
- Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.
Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).
Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.
В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).
Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).
Подготовка и разметка участка
Строительный участок расчищается от мусора, верхний слой грунта с растительностью срезается. Если на участке имеются ямы, небольшие перепады, грунт просел, то рекомендуется сделать подсыпку с последующей утрамбовкой.
Разметка будущего фундамента нужна обязательно! Она поможет правильно расположить опоры и произвести заливку ленты. Лучше всего выполнять разметку при помощи лазерного дальномера и строительного уровня. Места бурения будущих скважин для свай помечаются вешками. Ленты основания — тросами или веревками. Углы можно отметить досками или обрезками труб.
Для мелкозаглубленного основания роется траншея, равная по ширине монолитной ленте. Глубина траншеи должна быть на 10-20 см больше заглубления. Это необходимо для подсыпки гравийно-песчаной подушки под основание.
Технология буронабивного фундамента
Порядок закладки фундамента следующий:
1. Разметка участка в соответствии с проектной схемой.
2. Бурение скважин. Их помещают под несущими стенами, пересечениями стен и углами дома. Диаметр больше диаметра сваи на 10 см минимум (для установки опалубки).
Скважина под буронабивную сваю

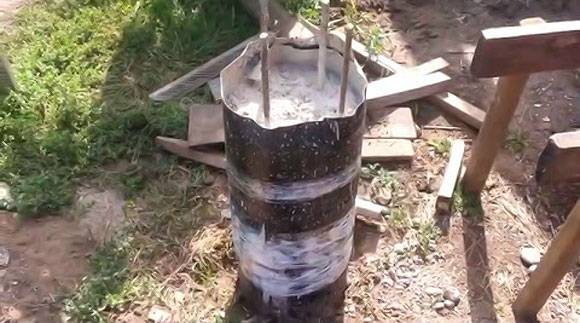

3. Погружение трубы (или опалубки из рубероида).

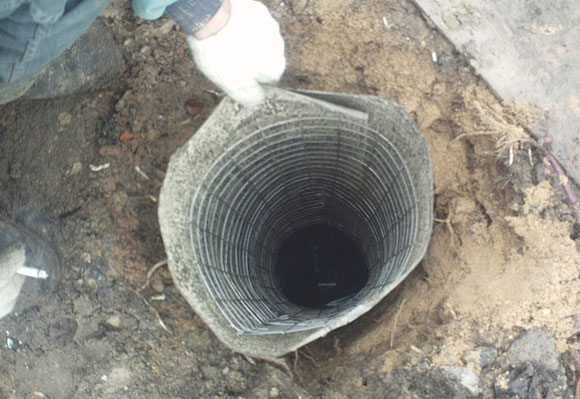

Опалубка из рубероида
4. Если планируется свая с «башмаком», в скважину заливают бетон в достаточном количестве, чтобы заполнить полость в нижней части. Трубу после этого приподнимают, чтобы бетон растекся.
5. Помещают в трубу армирующие прутья, предварительно связав их в пучок проволокой не более 8 мм.
Армирующая заготовка
6. Заливают бетон.

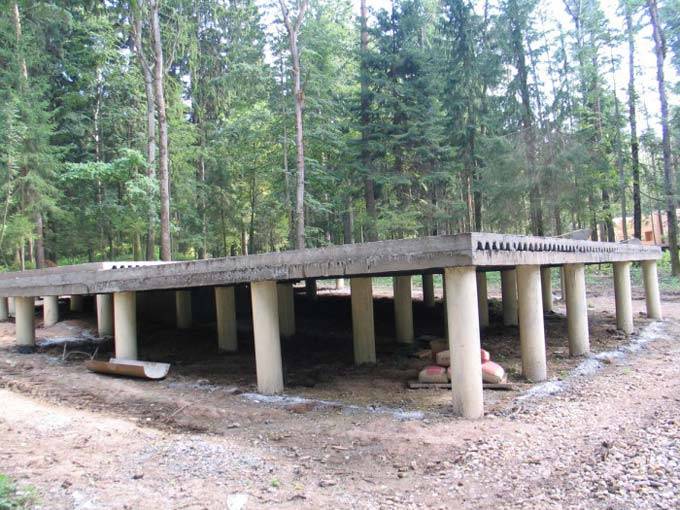

Буронабивные сваи
После застывания можно устанавливать горизонтальную опалубку, армировать и заливать ростверк.
Обновлено: 15.02.2017
Краткие характеристики и виды буронабивных фундаментов
Из названия можно догадаться, что для такого фундамента нужно бурить в земле отверстие и набивать его бетоном. Глубина бурения зависит от физических характеристик грунтов и климатической зоны проживания.
Сооружение фундаментов. Буронабивные сваи
Для буронабивных фундаментов нельзя использовать песчаные подушки для компенсаций вспучивания (такой метод используется в мелкозаглубленных ленточных фундаментах), это объясняется несколькими причинами. Главная из них – площадь упора незначительная, наличие песка станет причиной значительного понижения несущих способностей свай. А если еще иметь в виду, что площадь свай и так небольшая, то придется или увеличивать их количество (что дорого и долго) или диаметр, а это также становиться причиной возрастания стоимости.
Бурение скважины
Профессиональные строители рекомендуют бурить скважины до слоя глины, в разных местностях он располагается на различной глубине. Нужно для начала попытаться узнать глубину его залегания бурением первой скважины. Конечно, делать ее очень глубокой не рекомендуется, но будет обидно, если до слоя глины «недотянуть» 10÷15 сантиметров.
Гидробур (ямобур)
Некоторые строители советуют для увеличения площади нижней части сваи во время заливки приподнять опалубку или трубу, бетон немного вытечет и образует расширение.

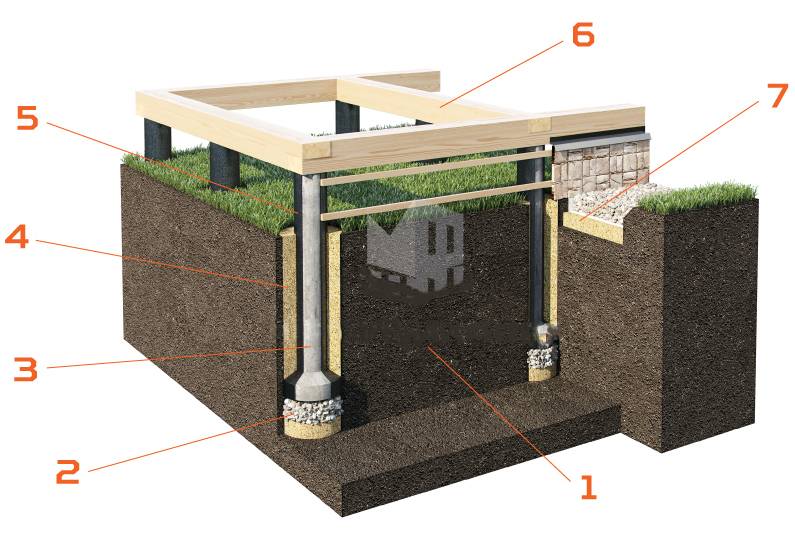

Схема буронабивного фундамента
Теоретически все правильно, только хотелось бы посмотреть практически, как эти умные советчики будут несколько суток держать трубу и ждать, пока бетон внизу остынет. И так делать со всеми сваями!
Но и это еще не все. Диаметр сделанной ямы должен в максимальной степени отвечать диаметру опалубки, разница составляет всего несколько сантиметров. Интересно, играют ли решающую роль в показателях несущей способности сваи эти несколько сантиметров? Решайте самостоятельно, воспользоваться ли таким советом или нет.
Таблица. Несущая способность свай
| Диаметр основания буронабивной сваи, мм | 100 | 150 | 200 | 250 | 300 | 400 | |
| Значения среднего расчетного сопротивления грунта, кг/см2 | Примерные значения несущей способности свай, кг | ||||||
| Пески гравелистые и крупные независимо от их влажности | Плотные 4,5 | 350 | 790 | 1400 | 2200 | 3100 | 5600 |
| Пески гравелистые и крупные независимо от их влажности | Средние 3,5 | 270 | 610 | 1100 | 1700 | 2450 | 4400 |
| Пески средней крупности независимо от их влажности | Плотные 3,5 | 270 | 610 | 1100 | 1700 | 2450 | 4400 |
| Пески средней крупности независимо от их влажности | Средние 2,5 | 200 | 440 | 780 | 1220 | 1750 | 3100 |
| Пески мелкие маловлажные | Плотные 3 | 230 | 530 | 940 | 1450 | 2100 | 3750 |
| Пески мелкие маловлажные | Средние 2 | 160 | 350 | 630 | 980 | 1400 | 2500 |
| Пески мелкие очень влажные и насыщенные водой | Плотные 3,5 | 270 | 610 | 1100 | 1700 | 2450 | 4400 |
| Пески мелкие очень влажные и насыщенные водой | Средние 2,5 | 200 | 440 | 780 | 1220 | 1750 | 3100 |
| Глины твердые | Плотные 6 | 470 | 1050 | 1850 | 2940 | 4230 | 7530 |
| Глины твердые | Средние 3 | 230 | 530 | 940 | 1450 | 2100 | 3750 |
| Глины пластинчатые | Плотные 3 | 230 | 530 | 940 | 1450 | 2100 | 3750 |
| Глины пластинчатые | Средние 1 | 80 | 170 | 310 | 490 | 700 | 1250 |
| Грунты крупнообломочные, щебень, галька, гравий | Плотные 6 | 470 | 1050 | 1850 | 2940 | 4230 | 7530 |
| Грунты крупнообломочные, щебень, галька, гравий | Средние 5 | 390 | 1550 | 2450 | 3500 | 6250 | 3760 |
Как своими руками создать буронабивную свайную конструкцию
Сфера применения
- строительство фундамента на склонах;
- устройство фундамента для частного дома (в строительстве может быть использован любой материал, а этажность здания не ограничена), а также бань, гаражей, хозяйственных построек;
- усиление существующего фундамента (ремонт, восстановление старого, поврежденного);
- промышленное строительство.
К сведению, только забивные ЖБ сваи можно использовать во всех климатических зонах.
Примечание. Забивные сваи не могут быть применены в грунтах, склонных к горизонтальным подвижкам. Это обусловлено тем, что в этом случае снижается устойчивость строения к опрокидыванию.
Все положительные свойства железобетонных забивных свай проявляется только при условии точного соблюдения нормативов (ГОСТ) при изготовлении и монтаже. В частности, следует изучить следующие нормативные положения:

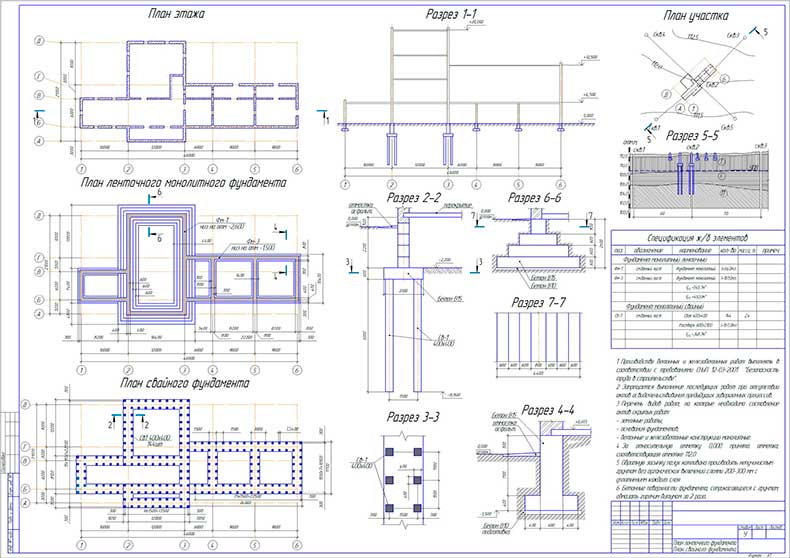

Отдельно следует изучить рабочие чертежи, которые содержатся в документе «сваи забивные серия 1.011 1 10» – «Сваи забивные железобетонные». Здесь описаны все типовые конструктивные решения. Причем каждому типу свай посвящен отдельный выпуск.
Расчет буронабивного фундамента с ростверком
Проектирование
Когда проектируются с ростверком фундамент, обязательно учитываются характеристики местности. На основании их определяют:
- Тип грунта на участке строительства;
- Расположение слоя подземных вод;
- Проектную длину, на которую будут закладываться сваи (ниже глубины промерзания);
- Производится расчет сечения, несущей способности и количество опор;
- Сечение ростверка;
- Расстояние от одной железобетонной сваи до другой;
- Армирование буронабивных свай.
Таблица несущей способности одной сваи при использовании бетона М300 и стандартным армированием.
| Диаметр сваи, мм | Площадь опоры, см2 | Несущая способность, кг | Объем цемента, м3 | Количество вертикальных прутков арматуры, шт | Расход арматуры, пог. м |
| 150 | 177 | 1062 | 0,0354 | 3 | 7 |
| 200 | 314 | 1884 | 0,0628 | 4 | 9 |
| 250 | 491 | 2946 | 0,0982 | 4 | 10 |
| 300 | 707 | 4242 | 0,1414 | 6 | 14 |
| 400 | 1256 | 7536 | 0,2512 | 8 | 18 |
Этапы монтажа
Что это такое, характеристики свайных опор
Расчет буронабивных свай
Для расчета свайной части необходимы следующие исходные данные:
- тип грунтов на участке, на которые будут опираться сваи;
- вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
- количество свайных опор.
Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.
Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.
Диаметр буронабивных свай можно определить исходя из таблицы:
Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.
Как возвести СФ своими руками?
Перед началом строительства необходимо провести подготовительные работы:
- Организовать доставку винтовых свай и стройматериала на участок.
- Убрать остатки старого фундамента (если есть).
- Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
- Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
- Подготовить приспособления для вкручивания стержней в грунт.
Этапы строительства:
В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).
- Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
- Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
- Когда бетон наберет прочность, наваривают оголовки на концы труб.
- Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.
Особенности изготовления ростверка
Типы обвязки для винтовых свай различают по материалу изготовления:
- металлические;
- деревянные;
- бетонные.
Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:
- Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
- Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
- Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
- По углам конструкции устанавливают укрепляющие уголки.
Особенности монтажа металлического ростверка под каркасное сооружение:
- для обвязки используют двутавровые балки или швеллера;
- помимо сваривания каркаса, углы необходимо стянуть болтами;
- металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.
Деревянная обвязка винтовых свай для каркасного дома, видео-инструкция:
Расчет и схема расположения буронабивных свай
Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.
Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.
Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.
Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.
Плюсы фундамента на буронабивных сваях
Фундаментное основание из таких свай обладает следующими преимуществами:
- Универсален. Подходит почти для любого грунта, кроме совсем каменистого.
- Неровность участка или его близость к воде вовсе не препятствие для свайного фундамента. Уровень строения всё равно задают непосредственно расположением несущих опорных элементов.
- Экономичен. Денег на постройку такого фундамента расходуется гораздо меньше, по сравнению с другими типами.
- Работы можно проводить в любое время года, сроки установки — достаточно быстрые.
- Не нужно использовать спецтехнику, можно построить такой фундамент своими силами, что ещё раз говорит о его бюджетности.
- Свайный фундамент не требует масштабных земляных работ, поэтому лишнее повреждение окружающего ландшафтного дизайна исключено.
- Подобные фундаменты устойчивы к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.
- Высокая несущая способность. Фундамент держит весовую нагрузку даже от тяжёлого здания. Обязательное условие — гидроизоляция между ленточным элементом и стенами постройки. Так можно уберечь от разрушения разные по свойствам материалы.
Недостатки основания из свай
- Слабая теплоизоляция пола. Возможно попадание в дом сквозняков и прохлада. Рекомендуют обустраивать на первых этажах домов с таким фундаментом теплые полы.
- Нет возможности оборудовать в доме подвал. Но если такой фундамент, например у бани, то там подвал ни к чему.
- Расход бетона больше, по сравнению с забивными сваями. Поскольку нет уплотнения грунта около сваи в процессе ее изготовления.
- Изготовление свай сложно контролировать.
Обрезка свай и формирование ростверка
По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.
В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.
Разметка лазерным уровнем Источник bibliostroy.ru
Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.
Перенос отметки на сваю Источник bibliostroy.ru
Резку выполняют при помощи болгарки с отрезным диском по металлу.
Обрезка сваи Источник bibliostroy.ru
Как правильно подбирать для дома, веранды, забора?
Винтовые сваи отличаются от остальных типов такого фундамента более дешевой стоимостью, но при этом ограниченной грузоподъемностью.
Рекомендации по выбору винтовых опор под разные случаи частного строительства:
| Диаметр трубы, мм | Размер винтовой части, мм | Несущая способность, т | Назначение |
| 57 | 180 | 0,8 | Легкие заборы, теплицы, мостики, качели |
| 76 | 220 | 1,5 | Заборы из кирпича и профнастила, хозблоки |
| 89 | 250 | 3,0 | Одноэтажные деревянные постройки, веранды |
| 108 | 300 | 4,5 | Каркасные дома, сооружения из бруса |
| 133 | 350 | 7,0 | Дома из бревен большого диаметра и газобетона, а также конструкции промышленного назначения |
Среди всех забивных опор широкое применение получили ж/б конструкции, которые в отличие от деревянных и металлических столбов, способны выдержать большие нагрузки и служат от 100 лет.
Назначение железобетонных забивных опор:
| Длина стержня, м | Сечение, мм | Грузоподъемность, т | Тип постройки |
| 3–4 | 150х150 | 10–15 | Легковесные постройки, деревянные дома, веранды, заборы, беседки |
| 3–4 | 200х200 | до 20 | Кирпичные дома, многоэтажные сооружения из газобетона, промышленные конструкции |
В отличие от двух предыдущих типов буронабивные сваи изготавливаются непосредственно на строительной площадке. Перед тем, как подготавливать скважину, конструктору необходимо проанализировать суммарные нагрузки и геологию почвы.
В соответствии с потребностями в несущей способности фундамента бурят шурфы таких размеров:
| Диаметр скважины, мм | Несущая способность одного опорного элемента, т | Назначение постройки |
| 150 | 1,0 | Заборы из сетки рабицы, садовые качели и беседки |
| 200 | 2,0 | Металлические ограждения, пристройки к дому, сооружения хозяйственного назначения |
| 250 | 3,0 | Веранды, каркасные и деревянные одноэтажные дома, гаражи, бани |
| 300 | 4,0 | Малоэтажные дома из брусьев и газобетона |
| 400 | 7,5 | Двух и более этажные здания и другие тяжеловесные постройки. |
Длины несущих элементов определяются, исходя из уровня твердых пород, в которые должны упираться нижние концы свай. При этом обязательным остается условие, что глубина фундамента закладывается ниже точки промерзания.
Обсадные трубы для буронабивных свай
Особенности расчета несущей способности буронабивных свай
Как рассчитать расстояние между сваями?
Заключение
Буронабивной фундамент способен выдерживать значительные нагрузки, что расширяет его сферу использования. Однако проконтролировать окончательное качество силовой конструкции достаточно сложно. Чтобы обеспечить запас прочности и продлить срок службы сооружения, возводят на буронабивных опорах ленточный ростверк или монолитную плиту.
Несмотря на доступность технологии, необходимо учитывать установленные требования и грамотно провести ряд расчетов. При возведении сооружений первой степени ответственности доверить строительство буронабивного фундамента лучше практикующим инженерам и конструкторам.
