Буронабивной фундамент на сваях

Расчет буронабивного фундамента с ростверком

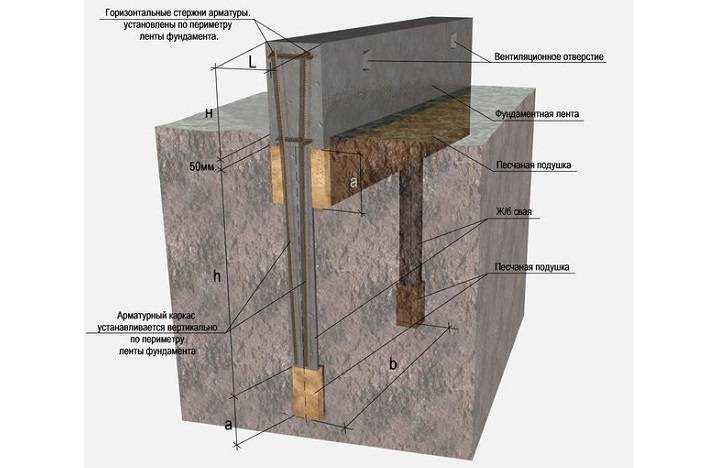

Ленточно-свайный фундамент

Но если копнуть поглубже, то оказывается, что ленточно-свайный фундамент можно использовать только в условиях полного отсутствия морозного пучения или же когда вес здания полностью их нивелируют. Иначе получается следующая картина:

Пучение хоть и незначительно, но приподымают ленту, а та тянет за собой все сваи. А поскольку их подошва расположена за зоной выталкивающих сил, то в результате там образуется пустота, которая тут же частично засыпается грунтом (а местами и не засыпается).

Когда же земля оттаивает, то фундамент вновь проседает, только теперь уже неравномерно. Сваи мешают! И теперь пустота образуется уже под лентой. И она тоже частично засыпается грунтом, и тоже неравномерно. К следующим морозам цикл повторяется.

В результате какой бы бетон вы ни использовали, какое бы надёжное армирование ни применяли, а стены всё равно дадут трещины, хотя бы потому, что их вертикальность будет нарушена.

Для того чтобы всё это понять не нужно заканчивать строительный вуз или всю жизнь проработать на стройплощадке, а потому в, конце концов, мне удалось достучаться даже такого «чистокровного» гуманитария, каковым является мой товарищ.

Думаю ты, мой читатель, и вовсе всё понял с полуслова и теперь никогда не «поведёшься» на подобные новшества.

Постигайте строительное мастерство вместе с нами. До новых встреч!

Классификация свай по устройству

Буронабивные опоры включают применение цемента и металлических стержней арматуры. Технологию выбирают по характеристикам инженерных геологических свойств грунта.

• Сухой способ. Используется, когда не нужна подготовка в виде укрепления скважинных стенок. Предпочтительна на слабых и устойчивых грунтах (известняк, бутовый камень, базальт, песчаник, гранит), которые не оползают при бурении скважин под сваи и не обваливаются в процессе заливки бетонной смеси. В частности, подходит для глинистого тугопластичного грунта.
• Укрепление стенки каждой скважины с помощью повышенного водного давления или глиняного раствора. К этому прибегают, чтобы предупредить обваливание во время бурения неустойчивой водонасыщенной почвы (глинистой пластичной, мягкопластичной).
• Применение оболочек трубчатой формы (трубобетонных). Целесообразно при строительных работах на водонасыщенных и глинистых грунтах, имеющей текучую консистенцию и содержащей прослойки супеси, песка и грунтовых вод. К этому прибегают, когда возводят наиболее ответственные объекты, а также когда ведут строительство на покрытом водой местности.
• Использование обсадных труб. Целесообразно там, где повышенный уровень подземных вод.

Инструкция по устройству свайно-ленточного фундамента

Армирование мелкозаглубленного ленточного фундамента

Армирование МЗЛФ производится сетками из рабочей арматуры и вспомогательной арматурной проволоки. Рабочая арматура располагается в нижней и в верхней части фундамента, при этом она должна быть погружена в толщу бетона примерно на 5 см. Нижняя сетка работает на прогиб фундаментной ленты вниз, а верхняя — на выгиб ленты вверх. Располагать рабочую арматуру посередине ленты (как иногда можно увидеть в интернете) нет никакого смысла.

Таблица 4: Варианты армирования фундаментов.

Схемы армирования МЗФЛ показаны на следующем рисунке:

а. — сетка с двумя стержнями рабочей арматуры; б. — сетка с тремя стержнями рабочей арматуры; в. — Т-образный стык; г. — Г-образный угловой стык; д. — дополнительное армирование МЗЛФ с большой шириной подошвы, когда подошва шире цоколя более чем на 60 см (дополнительная сетка располагается только в нижней части.

1 — рабочая арматура (А-III); 2 — вспомогательная арматурная проволока ∅ 4-5 мм (Вр-I); 3 — стержни вертикальной арматуры ∅ 10 мм (А-III), соединяющие верхнюю и нижнюю сетки; 4 — арматура для усиления угла ∅ 10 мм (А-III); 5 — соединение проволочными скрутками (длина скрутки не менее 30-ти диаметров рабочей арматуры); 6 — дополнительная рабочая арматура ∅ 10 мм (А-III).

Особенности возведения буронабивного фундамента

Обсадные трубы для буронабивных свай

Как рассчитать расстояние между сваями?

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент для дома

Cвайно-ростверковый фундамент для дома состоит из двух частей, свай и ростверка. Каждый элемент решает свою задачу, в сумме обеспечивается длительная и безопасная эксплуатация объекта.

Особенности конструкции

Свайный фундамент с ростверком опирается в первую очередь на сваи, глубина закапывания которых превышает глубину промерзания. Это обязательное условие, так как на этом уровне находятся плотные типы почвы, обеспечивающие хорошую устойчивость. По этой причине свайно-винтовой фундамент с ростверком часто используется на подвижных и неустойчивых разновидностях грунта.

Опорой самого здания является ростверк, который объединяет отдельные сваи в единую конструкцию. Ростверк может быть выполнен из бетона, дерева или железа, но обязательным условием является использование арматуры, что становится гарантом высокой надёжности.

Область применения

Мы можем уложить свайно ростверковый фундамент под ключ в самых разных типах почвы. Наибольшую востребованность он имеет на грунтах с низкой несущей способностью. Ярким примером служат глинистые почвы, которые могут легко перемещаться даже под незначительными нагрузками. Если расчет свайно-ростверкового фундамента выполнен правильно, то даже большое содержание торфа или ила не станет серьёзной помехой к строительству.

Достоинства конструкции

Если вы решили выбрать свайно-ростверковый фундамент, цена вас определённо порадует. При оптимальном расстоянии свай друг от друга снижается количество используемого расходного материала, а значит уменьшаются финансовые затраты. Если рассмотреть плюсы и минусы свайно-ростверкового фундамента, то достоинств окажется в разы больше.

Чтобы установить свайно ростверковый фундамент, калькулятор становится необходимым средством. При расчётах учитывается тип почвы, максимальный уровень нагрузки, тип используемого материала для создания свай и ростверка. Качественное выполнение работы под силу только профессионалам, которые не совершают ошибок. Использование наших услуг является залогом безопасности и долгого срока службы.

Пошаговая инструкция свайно-ростверкого фундамента

Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

 На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Для полного высыхания и набора необходимой прочности такому фундаменту понадобится не меньше месяца. В этот период его необходимо защищать от пересыхания накрыв гидроизоляционным материалом.

Как подобрать вид фундамента

Каждый тип фундамента имеет свои положительные стороны и ограничения. Главное правило долговечного основания – это равномерная передача нагрузки от постройки к грунту. В зависимости от тяжести постройки, его функционального предназначения, качества грунта и природных показателей, подбирается тип фундаментов.

Можно выделить основные преимущества каждого вида, рассмотренного в этой статье:

1. Ленточное основание – очень надежная конструкция, требующая большого количества строительного материала и физических сил. Только в ленточных фундаментах можно реализовать подвал. Подходит для небольших домов, частных коттеджей. Можно возводить постройки на неоднородном грунте.
2. Опорно-столбчатые основания подходят для практически всех типов почв и могут создавать здания даже на неровных поверхностях. Для строительства дома не придется выравнивать ландшафт. Работы по его созданию не займут много времени. Стоимость столбчатых фундаментов намного ниже ленточных или плитных. Ограничения по весу сооружения.
3. Свайно-ростверковое основание – самое устойчивое и долговечное. Подходит для массивных сооружений. Можно строить на почвах любого состава. Потребуется специальная забивная техника.
4. Плиточные основания обеспечивают монолитную конструкцию под всей поверхностью дома. Она не подвержена локальной деформации. Стоимость изготовления и монтажных работ не слишком большая. Устраивать фундамент можно полностью своими силами.

Чтобы понять, какой фундамент нужен именно вашему дому, вы должны ответить на несколько вопросов: какой дом вы будете строить, какая почва на участке и каким финансовым бюджетом вы располагаете? Какой бы тип фундамента вы ни выбрали, главное, правильно провести расчетные показатели нагрузки. Все фундаменты обеспечат надежность и устойчивость конструкции, при условии качественного их исполнения с точным соблюдением всех рабочих этапов.

Что такое свайно-ростверковый фундамент

Особенности технологии

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

1. состав грунта;
2. уровень грунтовых вод;
3. глубину промерзания почвы;
4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

• 1,3 — коэффициент запаса прочности;
• Р — вес дома и фундамента, кг;
• L — длина ленты, см;
• Rо — сопротивление грунта, кг/см².

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт

Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!

Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Устройство свай с обсадной трубой

Технология применяется для сыпучих и неустойчивых грунтов, за исключением скальных. Она целесообразна тогда, когда почва не требуют проходки при отсутствии жёсткой защиты, а использовать более лёгкие методики невозможно. Для выполнения таких работ привлекают тяжёлую спецтехнику.

Буронабивные сваи в обсадной трубе устраивают согласно схемы выше в таком порядке:

1. С помощью бура бурится скважина, диаметр которой равен диаметру обсадной трубы;
2. Труба вдавливается в грунт. Опускание трубы чередуют с выбуриванием массы грунта шнеком или ковшебуром;
3. В целиком готовую полость скважины опускают армокаркас;
4. Заливка бетона через вертикально опускаемую трубу;
5. По завершению извлекается из скважины обсадная труба.

Расчет и схема расположения буронабивных свай

Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.

Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.

Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.

Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.

Недостатки

• Буронабивной ленточный фундамент способен нормально прослужить чуть меньше 100 лет, далее его придется укреплять. Для людей, которые намерены строить дом «на века», такое основание может не подойти.
• Имеются проблемы с обустройством цокольного этажа. Конечно, ленточная часть фундамента при проведении определенных работ может частично выполнить роль цоколя, но это достаточно затруднительно, а в ряде случаев и невозможно.
• Такой тип основания не выдерживает массивных зданий; предназначен для построек малого веса. Предельную нагрузку придется учитывать при возведении и дальнейшей жизни в здании.

Устройство своими руками

Все работы начинаем с создания проекта, расчета нагрузки, глубины заложения, выбора вида материала для основания. Затем подготавливаем участок. Проводим разметку расположения свай, ростверка. О нюансах строительства свайно-ростверкового фундамента смотрите в этом видео:

Расчет расположения свай

В местах значительной нагрузки сваи располагаются кустами

Чаще всего опоры устанавливаются вертикально, но при строительстве на участке с рельефом сваи могут устанавливаться под углом. При монтаже кровли на открытых площадках опоры устанавливаются точно под колоннами и стойками.

При строительстве частного дома их распределают по всему периметру. Под участком домостроения, который будет отличаться значительной нагрузкой опоры, устанавливают кустами.

Последовательность самостоятельного расчета:

• план домостроения делим на прямоугольники;
• в углах, местах пересечения стен отмечаем точки для установки опор.

Расчет опорной площади

Опорная площадь рассчитывается исходя из массы домостроения и коэффициента надежности.

Площадь опоры считается: массу дома умножаем на ¼ несущей способности грунта. Обязательным условием является установка ниже уровня промерзания грунта.

Подготовка участка

Полностью снимаем плодородный слой почвы, убираем корни растений. Размечаем периметр домостроения, с помощью колышков отмечаем расположение несущих конструкций и перегородок. Между кольями натягиваем веревку, проверяем, чтобы она располагалась по уровню. Подробнее о подготовке участка смотрите в этом видео:

Устройство буронабивных свай

Перед заливкой свай бетоном устанавливают каркас из арматуры

После завершения всех подготовительных работ отмечаем места установки опор.

Этапы:

1. Первый слой грунта толщиной 1,5-2 м выбираем с помощью насадки на бур, затем бурим отверстие с использованием шнека.
2. На дно скважины насыпаем песчаную подушку, толщиной 30-40 см.
3. Устанавливаем металлический арматурный каркас, застилаем стенки рубероидом, или устанавливаем полую обсадную трубу.
4. Заполняем пространство бетонным раствором без перерывов до полного заполнения. Труба по мере наполнения раствором поднимается к поверхности. При использовании рубероида он остается в скважине, обеспечивая гидроизоляцию.
5. Формируем верхнюю часть сваи.

Устройство винтовых свай

Винтовые сваи применяются для монтажа фундамента под легкие постройки.

Этапы:

1. Сверлим ручным буром отверстие под скважину глубиной полметра.
2. Вставляем в выемку сваю, в верхнее ее отверстие продеваем рычаг для вращения. Ввинчиваем опору, через каждые несколько витков проверяем вертикальность ее монтажа.
3. Головы подравниваем, чтобы все сваи расположились в горизонтальной плоскости.

Устройство свай в вечномерзлой почве

Вечномерзлый грунт представляет собой плотный несущий слой. При бурении скважины его целостность должна сохраниться. При нарушении структуры льда его свойства восстанавливают до первоначальных. Вмораживают опору до образования единого целого со слоем льда.

Устройство ростверка

Перед заливкой ростверка смонтируйте все коммуникации

После полного отвердевания опор и набора ими прочности монтируем бетонный ростверк. Предварительно проводим коммуникации, чтобы перемычки не мешали их установке.

Этапы монтажа бетонной обвязки:

1. Собираем опалубку, по ширине равную толщине стен, высота ее будет зависеть от высоты цоколя.
2. Внутрь опалубки насыпаем слой песка, тщательно его утрамбовываем.
3. Укладываем гидроизоляционный материал.
4. Монтируем металлический каркас.
5. Заливаем бетон.

После застывания бетона разбираем опалубку, убираем из-под ростверка песчаный слой.

При использовании металлической обвязки двутавровую балку или швеллер срезаем болгаркой под углом 45 градусов, свариваем двойным соединением, для большей крепости соединяем болтами.

Конструктивное устройство

Буронабивные сваи представляют собой цилиндрические конструкции, основу которых составляет металлический каркас и бетонный наполнитель. В ряде случаев предусмотрена установка обсадной трубы.

Арматурный каркас для буронабивных свай состоит из продольных и окружных армирующих элементов значительного диаметра. Для усиления конструкции некоторые производители используют помимо окружностей из арматуры еще и армирующие полосы из листового металла толщиной 4-8 мм.

ГОСтов, которые регламентируют изготовление буронабивных свай, на данный момент не существует. Отдельные элементы регламентированы, но в целом производители руководствуются ТУ и проектом, в котором содержатся основные требования к конструкции сваи. Основными документами для разработки проекта являются СП 24.13330.2011 и СНиП 2.02.03-85. Расчет буронабивных свай (их количества и параметров) осуществляется индивидуально для каждого конкретного случая. Материал подготовлен для сайта www.moydomik.net

Этапы монтажа

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

1. Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
2. При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
3. Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).

Буронабивной фундамент своими руками

Буронабивной фундамент – разновидность свайного фундамента. Сваи в качестве основания под строительство здания применяют там, где устройство обычного заглубленного фундамента проблематично: на торфяниках, в местности с очень высоким уровнем грунтовых вод, или на слабых подвижных почвах с очень глубоким залеганием прочных слоев грунта. Свое название буронабивной фундамент получил благодаря технологии выполнения: сваи выполняют методом заливки бетоном отверстий, пробуренных в грунте.

Достоинства и область применения

К достоинствам буронабивных фундаментов можно отнести:

• Возможность строительства в местностях со слабыми и сильно пучинистыми грунтами;
• Низкую стоимость работ;
• Короткие сроки выполнения фундамента;
• Невысокая трудоемкость и возможность выполнить буронабивной фундамент своими руками без применения спецтехники.

К недостаткам можно отнести невозможность обустройства подвального помещения и недостаточную теплоизоляцию нижней части здания.

Область применения буронабивных фундаментов – частное малоэтажное облегченное строительство: каркасные и деревянные дома, бани, беседки и гаражи, дачные домики из легких материалов. Буронабивной фундамент с балкой перекрытия (ростверком) могут выдерживать и более серьезные нагрузки. Также целесообразно выбирать этот тип фундамента для строительства на участках с большим перепадом высот.

Конструкция

Конструкция буронабивного фундамента предельно проста: в почве с помощью бура делают скважины глубиной не менее 1,5 метров. Диаметр скважин определяется расчетом и находится в диапазоне 15-40 см. Стенки скважин при необходимости усиливают опалубкой, устанавливают арматуру, препятствующую вертикальной деформации, и заливают бетоном. Поверх свай в зависимости от типа строения укладывают ростверки или сразу возводят стены.

Технология выполнения

Выполняют проект, содержащий расчет количества, глубины и диаметра свай. Делают разметку участка: определяют оси будущего здания, выбирают первый угол и забивают в него металлический пруток. К прутку привязывают бечевку, и с помощью угломера откладывают перпендикулярно две смежные стены. Отмерив внешнее расстояние, отмечают второй и третий углы, и с помощью бечевки и угломера определяют и размечают четвертый угол. По траектории стен на расчетном расстоянии отмечают места бурения скважин.

С помощью специальной техники или ручного бура делают скважины, глубина и диаметр их определяются расчетом. При этом для выполнения более прочного фундамента используют бур, имеющий на конце плуг и позволяющий расширить основание скважин для образования расширения опоры. При бурении вручную используют уровень, привязанный к буру – сверяют положение бура после каждого оборота и при необходимости выравнивают.

Если при бурении грунт осыпается – выполняют опалубку. Самый простой способ, обеспечивающий к тому же гидроизоляцию – рубероид, свернутый по диаметру скважины. Также опалубку можно сделать из нешироких досок или цементных труб.

Выполняют армирование свай с помощью вертикальных прутков расчетного сечения. Прутки необходимо соединить на некотором расстоянии друг от друга с помощью поперечных прутков, связывая их проволокой. Если планируется укладка ростверков, арматуру выводят на высоту ростверка для лучшего связывания конструкций.

Подготовленную скважину с опалубкой и армированием заливают бетоном марки не ниже 200, бетон какой марки нужен для фундамента ищите на сайте. Для удаления пустот арматуру несколько раз приподнимают внутри скважины. Если используется технология с расширением основания свай, то опалубку после заливки первой порции бетона нужно приподнять на 20-30 см, что позволит бетону заполнить основание сваи.

Дальнейшее строительство при такой технологии выполнения фундамента можно начинать через несколько суток. Сваи обязательно гидроизолируют рубероидом или битумными мастиками, чтобы избежать разрушения фундамента.

Особенности расчета несущей способности буронабивных свай

Пошаговая инструкция по монтажу фундамента

Устройство монолитной ленты

Монтаж ленточной части фундамента полностью повторяет технологию, описанную в СНиП 3.02.01-87. Алгоритм создания монолитной ленты следующий:

1. Устройство опалубки из досок. Опалубка должна выполняться для ленты по всей высоте, в т.ч. для мелкозаглубленной части.
2. Подсыпка траншеи гравийно-песчаной смесью слоем 10 см с последующей утрамбовкой.
3. Укладка гидроизоляционного слоя: гидроизола, рубероида.
4. Вязка армирующего каркаса на 4 или 6 стержней рифленой арматуры А3 сечением 10-12 мм.
5. Соединение армокаркаса ленты с выпускной арматурой буронабивных опор.

6. Заливка монолитной ленты бетонной смесью класса В15…17,5 с утрамбовкой каждого слоя в 20-30 см.

7. В период затвердевания бетона осуществляется стандартный уход за ж/б изделиями.

Как рассчитать свайно-ростверковый фундамент?

При расчете свайно-ростверкового фундамента, помимо самих свай, требуется определить основные параметры ростверка. Полный расчет достаточно сложен и проводится специалистами. При изготовлении ростверка ленточного типа из бетона пользуются практическими рекомендациями: высота – более 30 см, ширина – минимум 38 см.

Важный элемент – армирующий пояс из продольных и поперечных стальных арматур диаметром 12-14 мм. Крайние элементы должны находиться под слоем бетона толщиной не менее 2 см.

Калькулятор онлайн: Быстрый и правильный подсчет размеров, потребности арматуры и бетона

Определение характеристик и параметров фундамента

Для того, чтобы спроектировать фундамент, необходимо произвести расчеты по следующему алгоритму:

1. Вычислить общую массу строящегося здания.
2. Определить типы грунтов и вычислить их физико-механические параметры. Для этого берут образцы грунта на разной глубине из пробных скважин.
3. Определить силу, с которой дом давит на фундамент.
4. Произвести расчет несущей способности буронабивной сваи.
5. Определить общее количество буронабивных свай и их конфигурацию.

Определение массы здания

1. Массу подсчитывают для каждого элемента конструкции – стен, перегородок, перекрытий и кровли. Сначала рассчитывают объем:

L, D, H – соответственно длина, ширина и высота элементов дома.

2. Вычисляют вес:

где p – плотность материала.

3. Рассчитывают вес полезной нагрузки – добавляют массу полов, штукатурки, декоративных отделочных материалов. Эта величина – постоянная, нормативная. Она зависит от общего размера помещений дома на всех этажах. Значение веса полезной нагрузки равно 150 кг/м2.

4. Увеличивают общую массу на коэффициент запаса прочности: конструкция должна противодействовать давлению снега зимой. Величину коэффициента берут из СП «Нагрузки и воздействия». Для средней полосы России значение коэффициента надежности равно:

• 1,3 – для бетонных монолитных сооружений;
• 1,2 – для сборных кирпичных и плитных конструкций;
• 1,1 – для домов из бруса и бревен;
• 1,05 – для сооружений из стали.

Определение физико-механических параметров грунтов

1. Несущую способность грунта можно определить по таблице 1:

Свая опирается на грунт не только нижним торцом, но и всей боковой поверхностью. Это сопротивление также учитывается при расчете фундамента.

Определение параметров, влияющих на несущую способность свай

Опоры изготавливаются из бетона марки 100 и выше. Для того, чтобы опора выдерживала поперечные нагрузки, ее армируют стальными прутками. Чтобы перераспределить и выровнять между сваями весовую нагрузку, придать конструкции жесткость, вершины опор обвязывают бетонным ростверком. Монолитную ленту армируют стальными прутками.

Расчет нагрузки

Чтобы определить суммарную нагрузку на фундамент, необходимо знать:

• тип и вес стройматериалов, которые будут использоваться для возведения стен;

• габариты постройки, в том числе высоту этажей;
• вес перекрытий, кровли, пола;
• проектное количество людей, которые будут эксплуатировать сооружение;
• вес предметов интерьера, техники и оборудования;
• массу снежного покрова (определяется по климатическим условиям региона).

Для нахождения веса конструктивных элементов используют удельный вес строительных материалов, который можно узнать из справочников в общем доступе. Полезную нагрузку, которая включает вес людей и мебели, условно принимают равной 150–180 кг/м2.

Поскольку точно определить некоторые параметры достаточно сложно, добавляют к нагрузке запас надежности 10–25%.

Зная силу, которая будет по проекту давить на см2 почвы, и допустимую нагрузку одной сваи, расчетным путем находят потребность в количестве силовых элементов. В ходе проектированияпроектные нагрузки делят на опорную площадь фундамента и сравнивают результат с сопротивлением почвы. Сопоставление параметров позволяет судить о том, правильно ли рассчитано количество свай относительно геологическим условиям.

Что это такое, характеристики свайных опор

Где применяется фундамент на буронабивных сваях

Этот тип фундамента успешно зарекомендовал себя в строительстве зданий с небольшой высотой. Как правило, это одноэтажные сооружения жилого и нежилого назначения. В качестве основы фундамент на буронабивных сваях может применяться для постройки одноэтажных частных домов, коттеджей, бань, просторных гаражей, подсобных и складских помещений, ангаров и других сооружений. Кроме того, в некоторых случаях буронабивной фундамент используется в качестве основания для массивных заборов и других видов ограждений.

Применение свайного буронабивного фундамента свойственно не для всех типов строительства. На выбор именно этого типа основы здания оказывает влияние:

1. Состав грунта.
2. Климатическая зона.
3. Рельефная поверхность строительного участка.

Наиболее рационально использование буронабивных свай на подвижных грунтах, слабопучинистых почвах. Целесообразно также применение такого вида фундамента в тех климатических зонах, где велика глубина промерзания грунта. Но в принципе этот вид фундаментной основы может применять на любых типах грунтов, за исключением монолитных горных пород

Особое внимание при выборе буронабивного фундамента следует уделять расположению верхнего горизонта грунтовых вод

В отношении самой строительной конструкции также есть некоторые ограничения, которые касаются, главным образом габаритов сооружения, массы и вида строительных материалов, высоты здания и его пропорций. То есть, когда закладывается фундамент буронабивной с ростверком, необходимо учитывать рациональное соотношение всех параметров и взаимодействие грунтовой основы, фундамента и стен сооружения.
