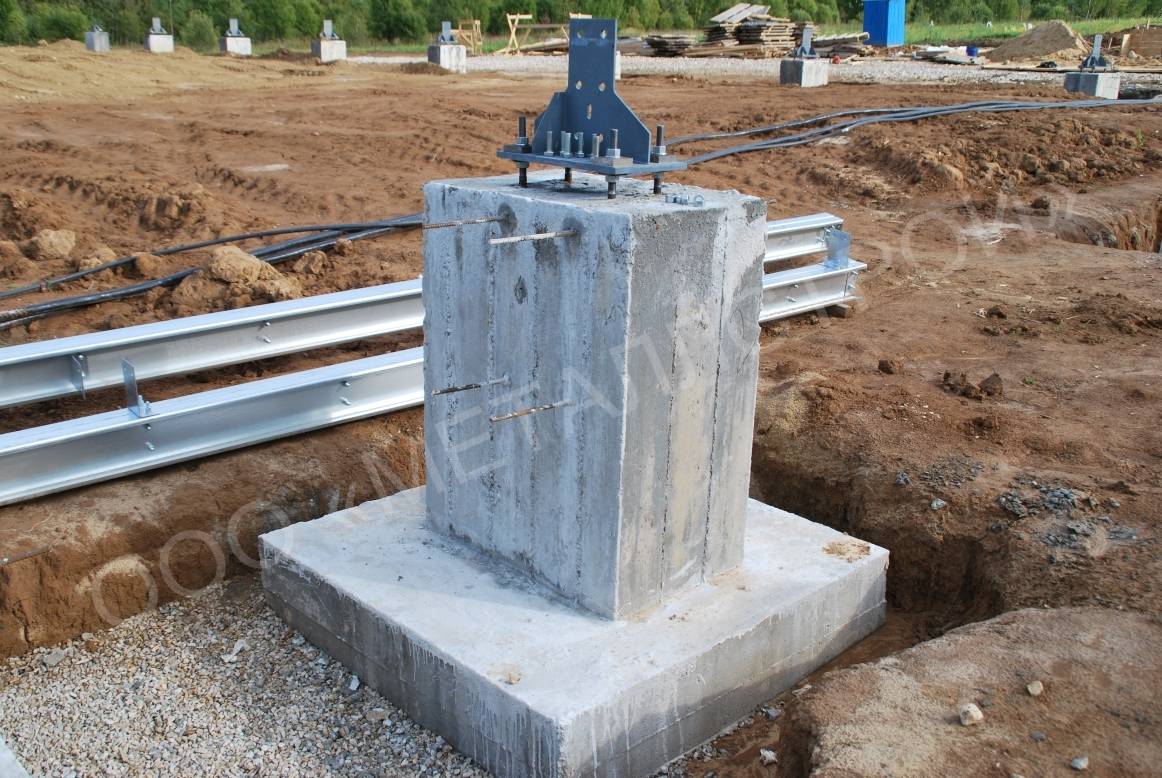

Железобетонный фундамент на сваях

Основные преимущества

К достоинствам оснований на винтовых сваях относятся:

• небольшая стоимость строительных материалов, необходимых для возведений свай и монолитных плит;
• быстрота возведения, так как нет необходимости ждать пока бетон наберет свою марочную прочность;
• меньший расход бетона из расчета того, что толщина плиты меньше, чем в классическом монолитном фундаменте, а некоторые виды свай производятся стандартных размеров в заводских условиях;
• минимальные расходы на транспортную доставку, исходя из того, что практически все составные элементы фундамента можно сделать непосредственно на площадке;
• при соблюдении правильной технологии монолитный ростверк можно сделать и в зимний период, сваи легко устанавливаются в каменистый или мерзлый грунт;
• учитывая, что винтовые сваи устанавливаются на глубину ниже точки промерзания почвы и упираются в прочные пласты почвы, то просадка дома будет минимальной.

Как залить сваи под фундамент

Чтобы провести качественную заливку свай под основание дома, необходимо соблюдать определенный порядок действий:

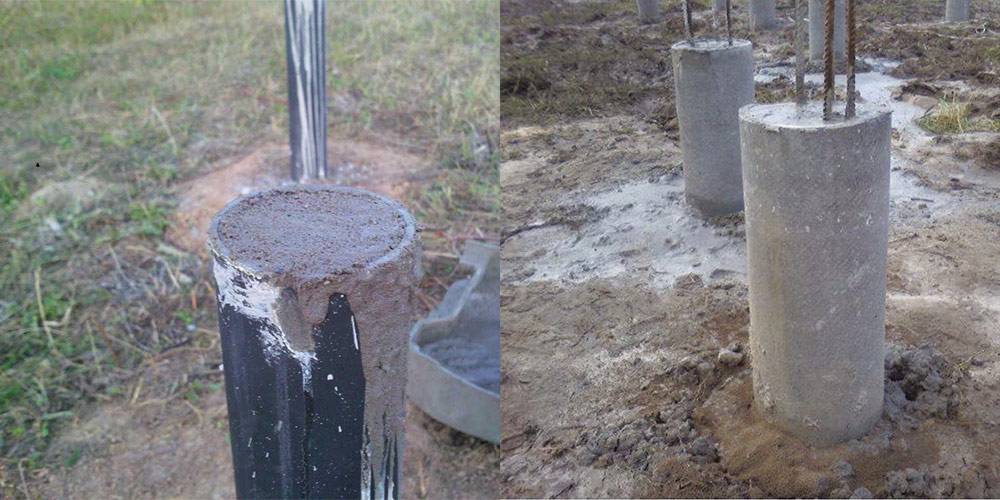

Заливка свай бетоном

Подготовить участок и провести его разметку. Строительная площадка выравнивается с помощью уровня. Отмечаются места, где планируется установка свай. Обязательно наличие опоры под углами дома, в местах присоединения несущих стен и перегородок.

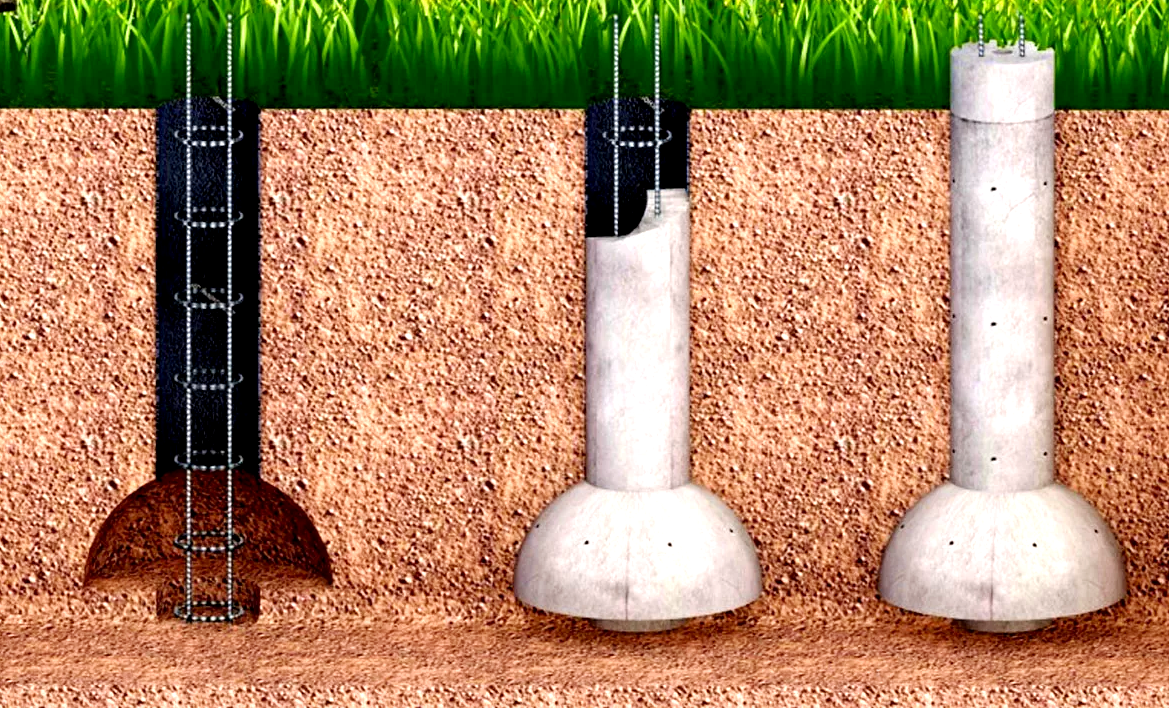

Ручным или механическим буром делают отверстия диаметром около 30 см для заливки будущих свай. Глубина лунок выбирается в соответствии с типом фундамента и состоянием грунта

Важно, чтобы дно лунки находилось ниже уровня промерзания почвы.
Монтируется опалубка несъемного типа. При достаточном бюджете строительства можно использовать асбоцементные или стальные трубы

Чтобы сэкономить средства, можно соорудить опалубку из рубероида. Для этого материал нужно свернуть в трубу заданного диаметра. Подготовленную опалубку опускают в лунку так, чтобы она упиралась в песчаную подушку. Образованная таким способом оболочка предотвращает смерзание грунта и сваи в холодное время года. Кроме того, конструкция препятствует проникновению влаги в бетон. При использовании металлических и асбоцементных труб требуется обработка раствором для гидроизоляции.
Установленная опалубка заполняется небольшим количеством жидкого бетонного раствора и немного приподнимается. В результате под трубой образуется полость, в которую проникает жидкий бетон. После застывания смеси на дне отверстия получается своеобразная подушка. Она многократно увеличивает несущую способность фундамента.
Устанавливают каркас из арматуры. Для его изготовления используют стальные прутья с сечением 8-10 мм. Их количество напрямую зависит от толщины сваи. Чаще всего 3-4 прута арматуры связывают между собой мягкой проволокой, устанавливая поперечные перемычки по всей длине каркаса. Каркас также опускают в лунку. Армирование скважины позволяет защитить будущую сваю от воздействия грунта с боков, которое может привести к перелому сваи.
Подготовленная скважина заливается качественным бетонным раствором. Бетон необходимо периодически уплотнять с помощью специального вибратора. Можно воспользоваться для этих целей ломом или отрезком арматуры. В обоих случаях происходит уплотнение смеси за счет удаления воздуха. Заливать сваи бетоном лучше всего одним заходом, это сделает сваю цельным монолитом.

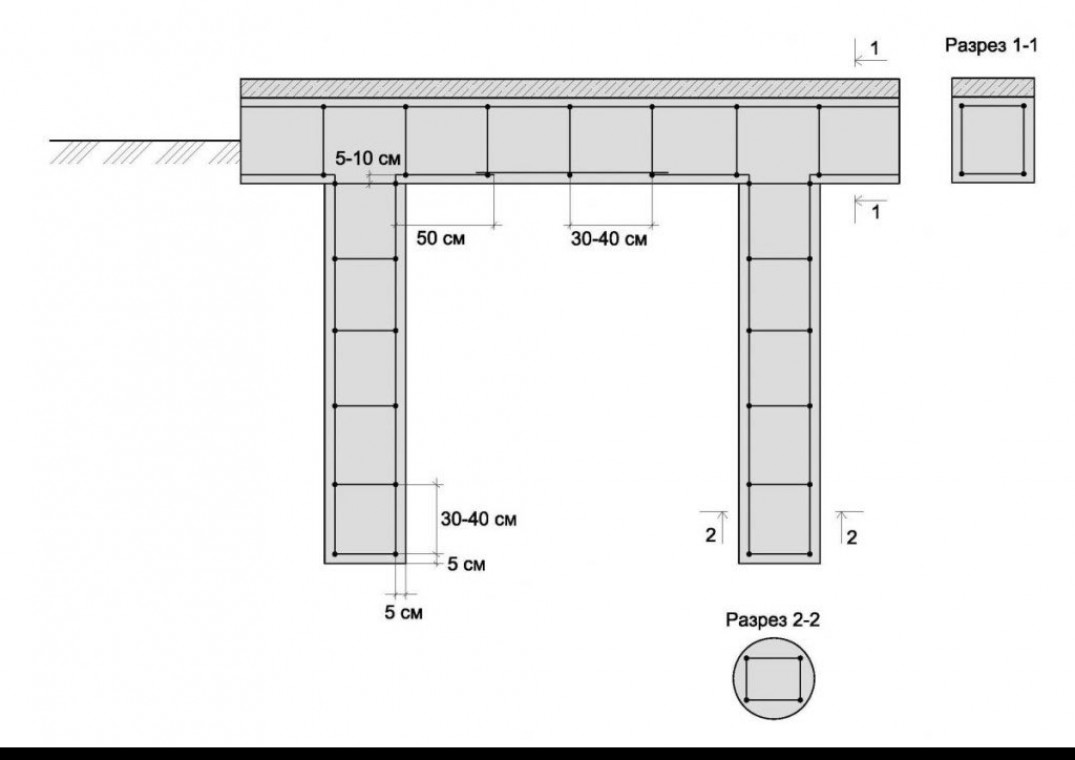

С какой целью выполняется армирование ростверка свайного фундамента

Необходимость укрепить фундамент строения с помощью арматурной решетки связана со свойствами бетонного состава. Бетон восприимчив к влиянию деформации, вызывающей растяжение и изгиб. В результате таких деформационных процессов возможно разрушение основания, хотя материал способен воспринимать значительные сжимающие нагрузки.

Усиление стальной арматурой ростверка свайного основания укрепляет конструкцию, повышает ее устойчивость, а также положительно влияет на долговечность возводимого строения. Мощный каркас, забетонированный в бетонной ленте, повышает прочность основания, компенсирует различные виды нагрузок и крутящих моментов.

С целью повышения прочностных характеристик свайной основы необходимо также укрепить опорные колонны. Находящиеся внутри опор арматурные прутки объединяются с ростверковой лентой в общий силовой контур.

Укрепление ростверка свайной основы с помощью арматуры обеспечивает:

• устойчивость бетонного массива, воспринимающего реакцию сил морозного пучения;
• повышение прочностных характеристик основы, на которую действует вес здания;
• защиту основания, которое сооружено из бетона пониженной прочности.

Используя стальную арматуру для укрепления ростверковой основы можно предотвратить влияние негативных факторов.

Заливка раствора

После подготовки скважин и создания армирующего каркаса приступаем к основным работам по создания свай для фундамента. Они будут заключаться в заливке бетонного раствора, который вначале необходимо подготовить.

Видео: Устройство свайного фундамента

Первым делом необходимо подготовить все необходимые материалы и инструменты. Для выполнения заливки вам понадобится:

• цемент хорошего качества марки М500. Не стоит покупать дешевые варианты. Такая экономия может плохо сказаться на эксплуатационных качествах свайного фундамента;
• гравий. Лучше всего использовать гранитный, так как у него очень высокие показатели прочности. Но такой гравий может обойтись дорого, поэтому можно приобретать и обычный. При этом величина фракций должна быть в пределах 20-40 миллиметров;
• песок. Тут лучше отдать предпочтение крупнозернистому речному, но при его отсутствии можно использовать и карьерный;
• бетономешалка. Конечно, можно производит замес и в обычном большом корыте, но вот качество смеси будет не на нужном уровне. Кроме того, бетона понадобится достаточно много, и сделать такой объем без бетономешалки будет затруднительно;
• полиэтиленовая пленка

После подготовки всех материалов можно приступать к «замесу» бетонной массы. Для этого можно воспользоваться следующими пропорциями.

На один объем цемента марки М500 берем один объем гравия и два объема песка. Все помещаем в бетономешалку и начинаем перемешивать.

При этом гравий лучше всего предварительно промыть чистой водой. Песок берется без посторонних примесей и просеянный (чтобы не попадались крупные камни). Кроме того, следует использовать песок с влажностью не более 10-15 процентов.

После смешивания сыпучих компонентов добавляем воду. Ее объем должен составлять половину объема используемого цемента. Не стоит брать воду из соседнего водоема. Лучше всего подойдет водопроводный вариант, он чистый и не содержит биологических примесей.

При заливке важно не сдвигать с места армирующий каркас. Прутья должны быть расположены внутри бетона, в противном случае они могут начать ржаветь и прочность фундамента ухудшится

Расстояние от внешнего края сваи до арматуры должны быть не менее 3-5 сантиметров.

При заливке следует удалять воздушные пузыри из бетонного раствора. Для этого можно воспользоваться длинным металлическим прутом или специальным глубинным вибратором. Если оставить воздушные пузыри, то свая пожжет треснуть, что ухудшит ее несущие способности.

После заливки бетона не стоит оставлять свайный фундамент без присмотра. Необходимо добиться правильного его высыхания. Нельзя допустить, чтобы бетон высыхал под воздействием ветра или прямых солнечных лучей, это будет способствовать растрескиванию поверхности.

Чтобы этого избежать на следующий день после заливки свайный фундамент покрывают толстой полиэтиленовой пленкой, а при необходимости смачивают водой. Раствор наберет полную прочность только через 20-21 день. Только после этого можно приступать к дальнейшему строительству.

Если все действия от расчетов до поддержания влажности фундамента сделаны правильно, то свайное основание будет надежной и легко перенесет все подвижки грунта. В результате ваш дом простоит долго и не доставит вам проблем при своей эксплуатации.

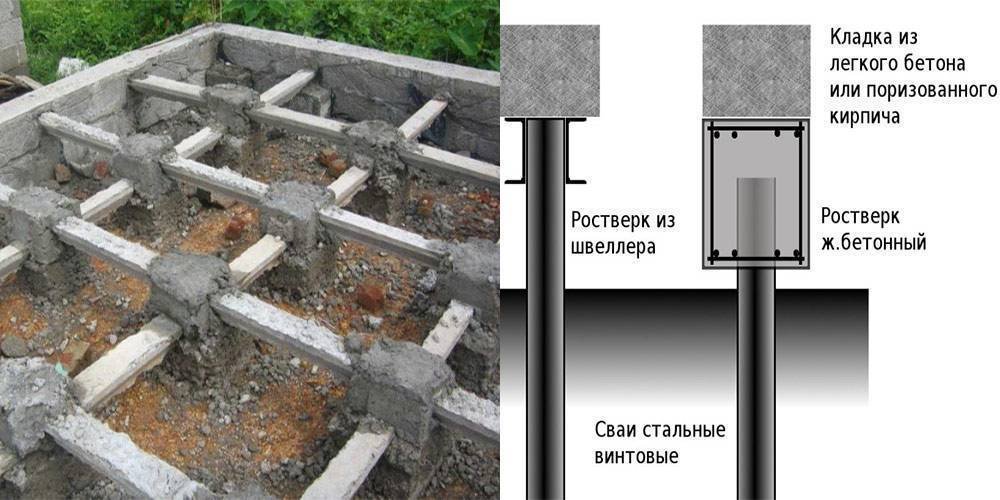

Устройство свайного фундамента с монолитным ростверком

Возведение строений различного назначения на сваях в значительной степени удешевляет строительство. Для повышения несущей способности свайного фундамента устраивается ростверк.

Его можно соорудить из сборных ж/б конструкций, металлопроката, бетона.

Для частного строительства самым подходящим справедливо считается свайный фундамент с монолитным ростверком: его возведение не требует участия тяжелой строительной техники.

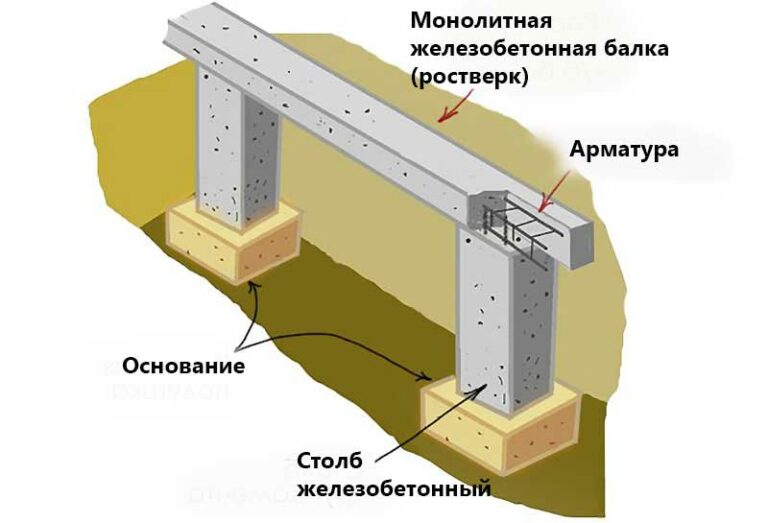

Конструктивные особенности свайного фундамента с монолитным ростверком

Существует два варианта исполнения монолитного ростверка:

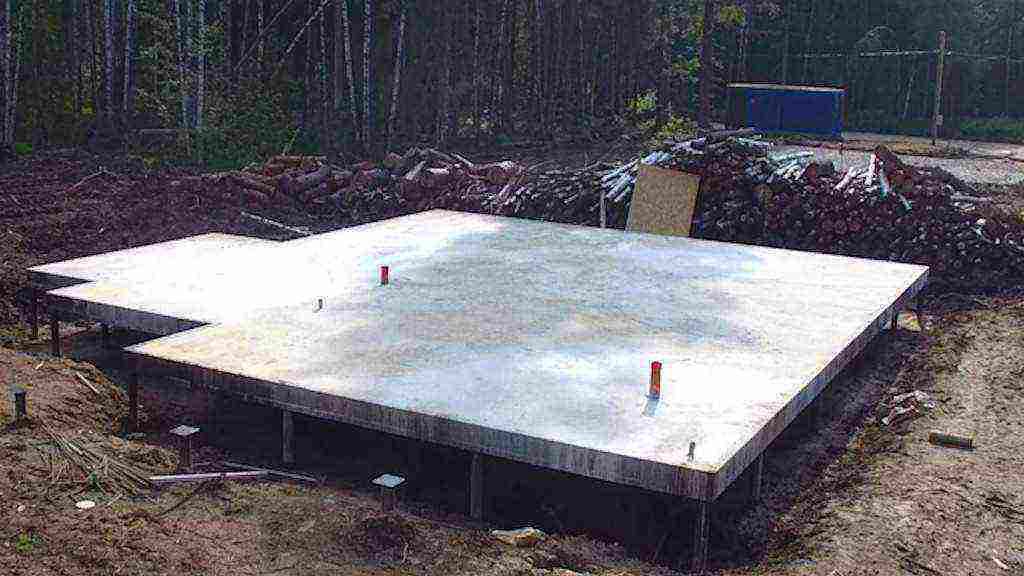

• плитный – ростверк, связывающий в единую систему все сваи;
• ленточный – ростверк, соединяющий сваи последовательно.

Плитный ростверк устраивается под всей площадью здания, ленточный – только под несущими стенами.

Наиболее распространенным в частном строительстве является ленточный монолитный ростверк, так как особо тяжелых построек в индивидуальном хозяйстве не возводится, а материалоемкость плитного ростверка в несколько раз выше ленточного.

В свою очередь, ленточный ростверк также делится на несколько разновидностей, характеризующих его положение относительно грунта:

• висячий (высокий) – размещается выше поверхности земли. Расстояние от его подошвы до грунта – не менее 10-15 сантиметров. Данный вид ростверка целесообразно применять на пучинистых грунтах;
• наземный – ростверк, подошва которого лежит на уровне поверхности земли на подушке (песчано-гравийной или песчаной). Такая конструкция приемлема только на непучинистых или слабопучинистых грунтах. Грунты, подверженные пучению в период морозов способны оторвать ростверк от свай;
• низкий – заглубленный ростверк. В пучинистых грунтах он заглубляется на глубину промерзания, на грунтах более благополучных глубина погружения ростверка в грунт может составлять всего 200-400 мм.

Из всех видов ростверков наиболее распространенными в индивидуальном строительстве являются висячие: они достаточно прочные, чтобы служить надежной опорой легким постройкам. Их устройство не требует проведения земляных работ.

Большинство построек (дач, бань и пр.) возводятся с использованием фундамента на буронабивных сваях с монолитным ростверком – самого дешевого и не требующего больших трудозатрат варианта.

Технология строительства

Устройство свайного фундамента и монолитного ростверка можно разбить на несколько этапов:

• подготовительные работы;
• установка свай;
• устройство ростверка.

Так что же такое забивная свая?

Стандартная забивная свая – это железобетонное изделие, имеющее конструктив в виде армокаркаса из несущей арматуры сечением 10мм с обвязочной арматурой сечением 5мм и заливкой бетоном классом прочности B22,5 (маркой М300). Каждый тип сваи имеет маркировку. Допустим, маркировка С30.15-3 – 3-х метровая свая сечением 150 мм

На первый взгляд может показаться, что нет ничего проще, как изготовить армокаркас, уложить его в форму и залить бетоном, немного подождать – и забивная свая готова. Да, сегодня все чаще и чаще появляются мини производства, которые изготавливают различные ж/б изделия, в том числе и сваи. Но забивная свая – это особый вид жб конструкций, технология ее изготовления включает в обязательном порядке цикл пропаривания после заливки бетона. Пропаривание сваи происходит в специальных камерах. Без цикла пропаривания с очень большой вероятностью при наборе прочности бетона не будут достигнуты требуемые по ГОСТам нормативы. Соответственно такие изделия могут быть негодными для применения в строительстве. Позволить себе камеры пропаривания может далеко не каждое производство, ведь речь идет не только о самих камерах, но и об увеличении количества циклов производства и сложности самого процесса пропаривания.

Много раз нам приходилось встречаться со сваями плохого качества. Железобетонная свая, как и любое ЖБИ, подлежит государственной сертификации. Поэтому перед покупкой свай обязательно удостоверьтесь, имеет ли производитель сертификат качества на сваи и обязательно требуйте паспорт качества партии свай при их покупке.

Свая, изготовленная с соблюдением всех технологических процессов, имеет высокий срок эксплуатации – более 100 лет.

Разновидности фундаментов, возводимых на ЖБ стержнях

Фундамент на ЖБ сваях

Вид выбранного основания зависит не только от качества и особенностей грунта, на котором будет построено здание. Вид основания выбираю в зависимости от тяжести постройки и от ее конфигурации:

1. Фундамент может опираться на одиночные стержни. Это возможно при строительстве зданий с колоннами.

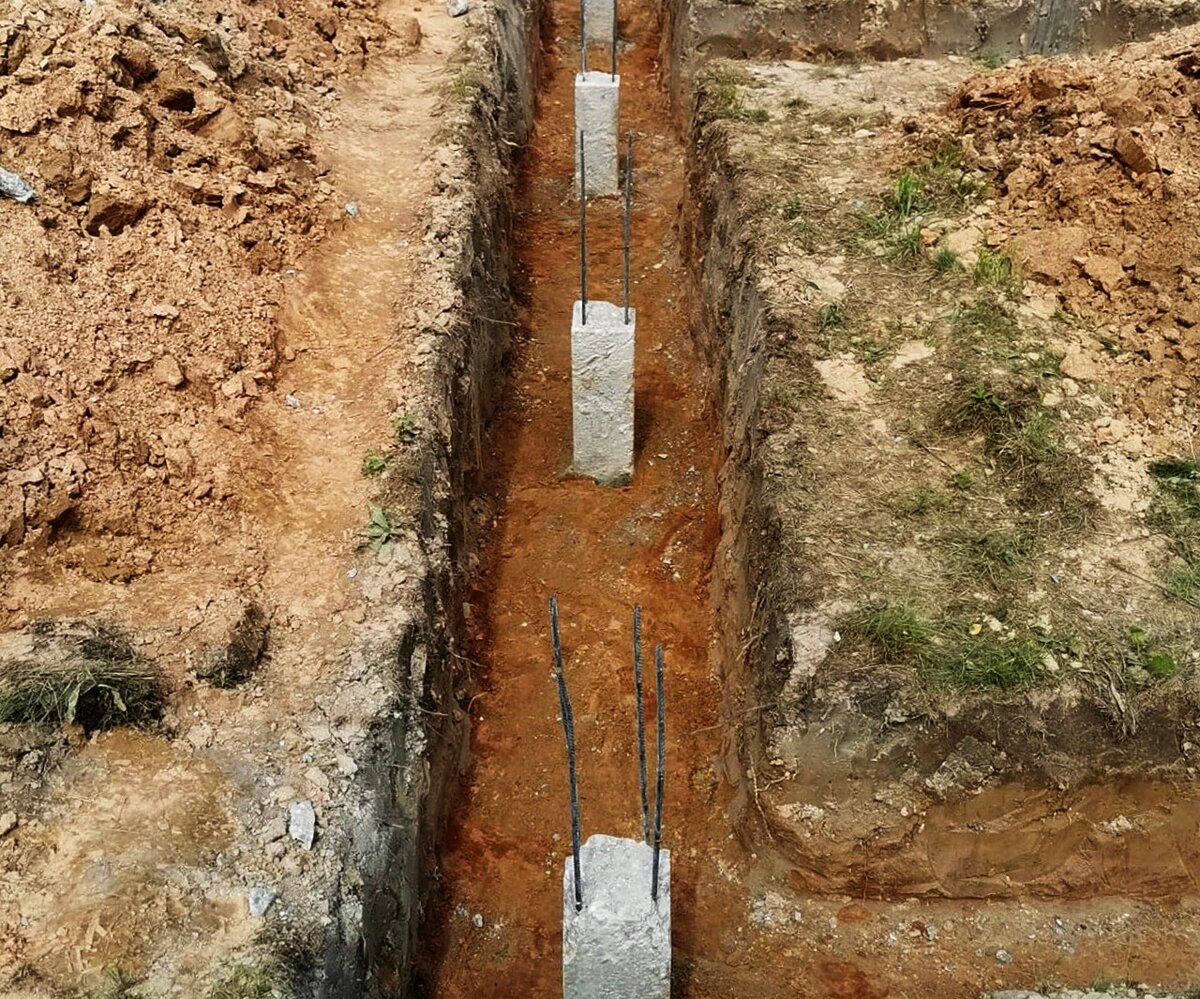

2. Ленточное основание требует установки свай по всему периметру котлована.
3. Кустовой – углубление в грунт в одном месте нескольких стержней. Такая конструкция рассчитана на строительство зданий требующих усиления опоры под отдельными элементами.
4. «Поле» – это основание, создание которого необходимо при строительстве объектов с повышенной нагрузкой. В таком варианте железобетонные сваи расположены и по периметру, и по всей площади котлована.

Подобные конструкции могут быть заглубленными, расположенными на поверхности грунта или возвышающимися на ней.

Долговечность стержней напрямую зависит от качества бетона, используемого для их создания. Поэтому идеальным вариантом является промышленный бетон, приготовление которого осуществляется с учетом важнейших показателей таких, как прочность на сжатие, предельное давление воды, морозоустойчивость.

Классификация элементов конструкции и технология возведения

Виды и маркировка изделий

Типы свай

Принимая решение использовать бетонные сваи для фундамента, необходимо изучить их характеристики, знать обозначение по ГОСТ, чтобы заказать и приобрести необходимый стройматериал.

Типы, маркировку и параметры изделий определяет ГОСТ 19804-2012.

По способу монтажа выделяют сваи:

• погружаемые забивкой;
• вибропогружные;
• задавливаемые;
• бурозабивные;
• буроопускные;
• опускные.

В некоторых случаях способы погружения комбинируют, тогда присвоенное название говорит об основном способе монтажа. Например, вначале выкапывают шурф для установки в вертикальное положение, а далее происходит забивка конструкции на полную длину.

Фундаментные жб сваи маркируют по требованиям ГОСТ 23009. В обозначении присутствует несколько разделённых дефисами групп.

• Группа №1 раскрывает тип изделия, длину, измеряемую в дециметрах, и размеры сторон поперечного сечения в см, для круглых изделий — диаметр.
• Группа №2 содержит информацию о классе стали напрягаемой арматуры или номер чертежа для изделий с ненапрягаемой арматурой — информация важна для проектировщиков.
• В группу №3 собрана информация о конструктивных особенностях, например, о комплектации стальным наконечником (буква н), тип состыковки для сборных изделий. «С» — стаканный стык, «СВ» — сварной, «Б» — болтовой.

Дополнительными символами могут обозначать не указанные в первых группах характеристики.

Примеры буквенно-цифровых обозначений:

• С60.35-А800. Изделие С-типа. Длина 6м, размер стороны 350 мм, арматурная сталь класса А800.
• СО140.100-3-б. СО-тип, общая длина 14 м, 1000 мм диаметр, вариант армирования №3, болтовое соединение стыков.

Сваи имеют разные размеры и форму.

Забивные железобетонные сваи

Преимущества и недостатки

Свайно-винтовой фундамент не идеален. Он имеет как положительные свойства, так и недостатки.

Главные преимущества фундамента на винтовых сваях:

1. Легкость и быстрота возведения. Его можно сделать самостоятельно в течение 1-2 дней;
2. Чистота при строительстве. Это отличает его от монолитных типов фундамента;
3. Небольшая стоимость;
4. Надежность и долговечность;
5. Свайный фундамент с монолитным ростверком можно монтировать в любое время года;
6. Повышенная несущая способность;
7. Возможность неоднократного использования;
8. Идеальное решение для нестандартных ландшафтов: при больших перепадах высот, ограниченном пространстве и т.д.

Существуют и определенные недостатки:

1. В доме на свайно-винтовом фундаменте не получится оборудовать подвальное помещение;
2. Нижняя часть строения требует дополнительного утепления;
3. Отдельная проблема – качество материалов. В идеале, сваи должны приобретаться у производителей,но не у перекупщиков. У достаточно крупного производителя есть собственные научно-исследовательские, а также опытно-конструкторские подразделения, испытывающие всю производимую продукцию, выдающие разрешения и техническое обоснования.

ЖБ сваи: что это такое

Столбы или стержни для фундамента, изготовленные из железобетона, делятся на два основных вида, наиболее часто используемые при строительстве. Первые – это конструкции, которые заливают непосредственно в грунте, а вторые подлежат заглублению уже в готовом виде. Для проведения работ и с теми, и с другими изделиями необходимо использование тяжелой специальной техники.

Забивание свай гидромолотом

Для того чтобы выполнить работы по заглублению в грунт готовых свай необходимо выбрать один из существующих способов:

• использование гидравлического молота;
• вибрационное заглубление;
• установку, вдавливающую сваи под воздействием статического давления.

Осуществляя заливку свайной конструкции непосредственно в грунте на месте постоянного расположения, пользуются одной из существующих технологий:

• буронабивной;
• буроинъекционной;
• грунтоцементной.

Самостоятельно можно выполнить работу по установке буронабивных свай, так как это можно сделать с помощью ручного инструмента. Для создания такой опоры потребуется пробурить в почве скважины установленной глубины, опустить в них опалубку, в качестве которой может быть использована труба, установить внутри нее несколько прутов арматуры и залить полученную конструкцию бетоном. После застывания лишние куски арматуры срезают болгаркой.

В других случаях используются ЖБ стержни:

• пустотелые, внедряемые в скважину, подготовленную заранее;
• монолитные, заглубляемые в грунт при помощи спецтехники, но без предварительного рытья канав и бурения скважин

Железобетонные сваи

Готовые ЖБ сваи, используемые для возведения фундамента, представляют собой конструкцию в виде столба, имеющего квадратное сечение, с одним заостренным концом.

Такие стержни для обустройства фундамента изготавливают из бетона, морозостойкость которого превышает показатель F 150, а водопроницаемость должна быть не менее W 6. При создании свай используют тяжелый бетон нескольких марок:

• В 20 или М-250;
• В 22 или М-300;
• В 30 или М-400.

Процесс изготовления

Сваи изготавливают на заводах, с соблюдением определенной технологии, контролируемой ГОСТ 19804-91. Некоторые умельцы делают железобетонные столбы самостоятельно, однако отклонение от правил в лучшем случае приведет к разрушению сваи в процессе погружения. В худшем – после того, как будет построено здание. Поэтому даже при самостоятельном изготовлении, если это так уж необходимо, следует руководствоваться все тем же ГОСТом. Хотя гораздо проще и быстрее приобрести готовую и заведомо качественную продукцию.

Сваи квадратного сечения

Наиболее востребованы в строительстве сваи в виде небольших квадратных столбов со стороной 150 мм или 200 мм и длиной 3, 4 и 5 метров.Процесс изготовления можно поделить на два этапа. Сначала на специальных станках натягиваются и фиксируются арматурные жилы для нескольких столбов. Все это делается в горизонтальной плоскости. Затем на дорожку с натянутой арматурой устанавливается оборудование, которое формирует вокруг металлического каркаса бетонную смесь нужной формы и размера.

Сваи круглого сечения

Железобетонные трубчатые сваи изготавливают с помощью специальных центрифуг в заводских условиях, либо на полигонах.Сваи, изготовленные при помощи центрифуги имеют ряд преимуществ:

• высокое качество;
• быстрое изготовление;
• небольшая масса;
• преимущество при транспортировании;
• при погружении имеется возможность наращивания сваи.

Стыковка секций фланцевая, при этом используется сварка стержней арматуры, с последующим скреплением в месте стыка с бетоном. При стыке арматуры с использованием сварочных работ, дополнительного расхода стали не требуется. Такой способ стыковки может использоваться при сборке сваи на стеллажах. Железобетонный или стальной башмак устанавливается в самом низу сваи. При стальном наконечнике, его внутренняя полость заполняется бетоном. В случае необходимости, в наконечнике предусматривается отверстие для подмывной трубы. Трубчатые сваи погружают с открытыми концами.

Этапы возведения забивного свайного фундамента

Прежде чем приступить к монтажу фундамента, необходимо рассчитать необходимые параметры и составить проект здания и самого фундамента с учетом веса, планировки и других особенностей будущей постройки.

При проектировании учитываются несколько факторов.

• глубина залегания грунтовых вод;
• агрессивность среды;
• тип грунта;
• уровень затопления почвы и т.д.

Вес, который придется выдерживать фундаменту.

• масса самого строения;
• снеговая нагрузка;
• эксплуатационная нагрузка (мебель, люди и т.п.);
• масса кровли, чердачного перекрытия и т.д.

Места расположения свай. Сваи располагаются:

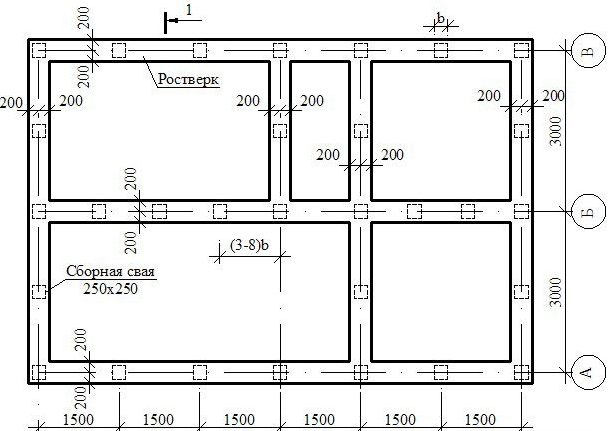

Проект расположения свай.

Процесс монтажа

Забивание свай – основной монтажный этап при возведении данного типа фундаментов.

Этап 1. Подготовительный.

Прежде чем приступить к монтажным работам, проводится подготовка территории, осуществляется отведение грунтовых вод и рытье котлована. Делается разметка территории, места установки свай отмечаются колышками.

Этап 2. Забивание свай.

Сваи с помощью спецтехники поднимаются и устанавливаются в отведенных местах. Затем с помощью сваебойной машины столбы погружаются в грунт.

Этап 3. Выравнивание.

Установленные сваи проверяются на отклонения и подрезаются до требуемого уровня.

Этап 4. Оборудование ростверка.

Этапы строительства

После того, как закончены все подготовительные мероприятия, заготовлены необходимые материалы, заказана специальная техника, произведены предварительные расчеты, можно разворачивать строительные работы по установке основания здания.

1. На начальной стадии необходимо произвести устранение растительности и мусора с участка, освободить площадь для установки свай и место для стройматериалов. Следует устранить верхнюю часть грунта.
2. На следующем этапе выполняются работы по разметке основания и обозначаются участки для погружения свай.
3. После завершения предыдущего этапа следует повторно промониторить величину и пропорцииопоры.
4. Установка свай осуществляется с использованием специализированной техники: машины с гидро или пневмомолотом. Во время опускания сваи следует контролировать ее строгое вертикальное положение. Если вы заметили, что свая во время забивания ведет себя необычно, отклоняется от заданной траектории, значит, она встретилась с преградой или провалилась в яму под землей. Это означает, что место установки жб сваи следует отодвинуть в сторону либо увеличить длину существующей конструкции.
5. После заглубления свай в грунт, необходимо устранить вершину опоры с целью достижения металлического стержня и приведения высоты всех опор к установленному образцу.
6. Следующий шаг строительства ориентирован на тип фундамента. Возможен вариант постройки опалубки для ленточного фундамента на забивных железобетонных сваях или же размещение плит перекрытия в случае, если основа свайно-плитная.
7. Существует также свайно-ленточный тип основания. В таком случае необходимо залить раствором, предварительно изготовленный в опалубке металлический каркас. По истечению четырех недель фундамент отстоится для продолжения строительных работ.

Расход бетона при устройстве буронабивных свай

Объем бетона буронабивных свай можно определить после того, как рассчитаны основные технические характеристики свай – несущая способность, глубина погружения, сечение, шаг, количество. Очевидно, что чем выше нагрузка от сооружения, тем меньше шаг и больше остальные параметры. На буронабивной фундамент для дома из газобетона потребуется меньше материала, чем на основание под сооружение из тяжелого бетона.

Чтобы определить количество бетона, нужно объем одной сваи умножить на их число. Объем сваи – это объем цилиндра, высота которого равна глубине погружения, а диаметр основания равен диаметру сваи/обсадной трубы (если нет уширения). В соответствии со строительными нормативами расход принимают 1,02 кубометра на 1 кубометр конструкции.

Обустройство фундамента

Расчет фундамента на сваях

Абсолютно любое строительство требует некоторых предварительных работ. К таковым относится проектирование будущей конструкции, где ключевым моментом становится расположение свайных оснований.

Допускать к строительным расчетам лучше всегда профессионалов, но в некоторых случаях позволяется рассчитать необходимые параметры самостоятельно, используя при этом предельно простые формулы. Это поможет в случае строительства хозяйственных строений или при планировке загородного дома.

Все сваи различаются по диаметру трубы и лопастей, которые напрямую влияют на несущие способности. На рынке расположено большое количество свай с разными параметрами. Можно приобрести сваи длиной от 1650 до 7000 миллиметров.

Необходимо точно рассчитать массу всей постройки, с расположенными в ней мебелью и иными предметами, а потом подобрать необходимый диаметр. Правильный расчет позволитобеспечить конструкции устойчивость и долговечность в использовании.

Вот характеристики наиболее используемых в строительстве свай (длиной в 2500 мм.):

• СВС-57 – максимальная нагрузка равна 800 кг., цена – 1300 рублей
• СВС-76 – допустимая масса – не более 3 тонн, стоимость равна 1500 руб.
• СВС-89 – максимум – 5 тонн, цена – 1500 рублей
• СВС-108 – от 5 до 9 тонн, 1700 рублей
• СВС-133 – максимальная масса – от 10 до 14 т., а стоимость равняется 2250 рублям

Это наиболее популярные и экономичные варианты. За счет своей бюджетности, лопасти будут просто приварены к основной трубе. Из-за этого, в некоторых моментах сварной шов может лопнуть и свая будет просто проворачиваться на одном месте.

Для жилого дома такие варианты категорически не подойдут, поэтому придется воспользоваться сваями с литыми наконечниками. Стоимость сваи, в данном случае, будет начинаться от 2500 рублей. В среднем, они на 1/3 часть дороже сварных аналогов.

Для самостоятельных расчетов можно воспользоваться следующей формулой по расчету несущей способности сваи:

(W – сама несущая способность, q–значение несущей способности, исходя из размеров и условий почвы, k–«коэффициент надежности», в который входит нужный эксплуатационный запас несущей способности, зависящий от исследования грунта и от количества несущих конструкций)

Какие материалы и оборудование понадобятся для работы?

После выполнения всех предварительных расчетов, необходимо закупить все требуемые материалы и оборудование, исходя из способа установки свая – механизированного или автоматического.

Для механического способа понадобится обзавестись:

1. Лопатой
2. Кувалдой
3. Уровнем для трех плоскостей
4. Рычажными ключами или трубами (для проворачивания свай)

Также, потребуется как минимум 3 человека, желательно крепкого телосложения, чтобы расположить сваю на нужной глубине.

Для автоматического способа установки свай, потребуется наличие бурильной установки с вращательным моментом в 2000 – 4000 ньютонов. Это позволит производить установку даже в плотные слои грунта.

С сваями бетонного типа все немного сложнее. Тут понадобится выкопать необходимого диаметра отверстие и только потом расположить там сваю.

Пошаговая инструкция по обустройству

С установкой свай в автоматическом режиме все предельно понятно, но в случае с ручным способом придется немного постараться:

1. В требуемом месте выкапывается ямка нужного диаметра
2. В нее вставляется свая
3. В технологические отверстия вставляется лом или металлический стержень, а на него трубы нужного диаметра
4. Производится закрутка по часовой стрелке до нужной глубины
5. После установки, в полость сваи заливается раствор цемента. После того, как раствор застынет и наберется прочности, можно приступать к дальнейшим работам. В летнее время стоит поливать водой верхний слой залитого бетона, чтобы избежать возникновения трещин.

С бетонным аналогом понадобится просто выкопать отверстие нужной длины и диаметра, а потом вставить в него сваю. После, лишнее пространство засыпается и трамбуется.

Правильная технология позволит обеспечить большую долговечность конструкции. Также, бетонные сваи не нуждаются в наборе прочности и можно будет сразу приступить к возведению других элементов строения.

Стоимость строительства

Ниже приведены среднерыночные цены на строительство свайно-набивного фундамента при ручной закладке, а также стоимость услуги от застройщика под ключ.

Представленные цифры являются ознакомительными, поскольку на практике статьи расходов будут меняться в зависимости от исходных условий в каждом конкретном случае.

Типовые размеры свайного поля, м	Стоимость строительства своими руками, руб.	Цена за услуги под ключ от застройщиков, руб.
Ø 150–200 мм, глубина=1,5 м	Ø 200–300 мм, глубина=2 м	Ø 150–200 мм, глубина=1,5 м	Ø 200–300 мм, глубина=2 м
3 на 3	25500	28000	42500	46700
4 на 4	26100	28700	43500	47800
5 на 5	36900	40550	61500	67600
6 на 6	37500	41250	62500	68700
7 на 7	48300	53100	80500	88500
8 на 8	48900	53750	81500	89600
9 на 9	59100	65000	98500	108300
10 на 10	59700	65650	99500	109400
11 на 11	70500	77550	117500	129200
12 на 12	71100	78200	118500	130300

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Устройство опалубки сваи

Если земельный участок имеет сыпучую почву, то надо из пары слоев рубероида изготовить трубу, подходящую по диаметру к скважине, но длиннее на 25см. Данная штука будет опалубкой, которая надо будет опустить в скважину. Асбестоцементная трубка так же отлично сыграет роль опалубки.

Без опалубки раствор бетона частично просочится в землю, в том числе, некоторые компоненты из бетона так же выйдут, что значительно понизит прочность сваи. Шероховатая поверхность такой сваи разломится при передвижении грунтов и не выстоит и года, а расширяющаяся влага в зимний период добьет такую сваю окончательно.

При плотном земельном участке допустимо обойтись без опалубки, будет достаточно и установки ее в одной лишь оголовке сваи.

_{Пример опалубки для сваи}

Работы по монтажу свайного фундамента своими руками

Достоинства и недостатки забивного свайного фундамента

Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.

Достоинства забивного фундамента

1. Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
2. Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
3. Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
4. Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
5. При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
6. Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.

Забивной фундамент на практике: возведение при помощи специального оборудования.

Недостатки

1. Необходимость привлечения спецтехники.
2. Могут возникнуть сложности с оборудованием цокольного помещения.
3. Фундамент недостаточно надежен на набухающих и просадочных грунтах.
4. Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.

Классификация свай забивного типа

По типу сечения столбы бывают:

• цельными;
• трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
• Н-образными;
• с закрытым концом.

По материалу изготовления могут быть:

• из древесины;
• из стали;
• железобетонными.

Особенности бетонных свай для фундамента

Достоинства

Можно использовать на разнообразных типах грунта, включая болотистые, подверженные морозному пучению, а также с небольшой несущей способностью
Постройку можно возводить на любой высоте, что крайне важно для затопляемых участков
Небольшая стоимость
Высокая скорость возведения. Для возведения бетонных свай понадобится не более одного-двух дней
Малый вес

Недостатки

• Малая несущая способность. Бетонные сваи не способны выдержать больших и массивных конструкций. Для тяжелого строения потребуется забить немало свай на большую глубину, поэтому ленточные и плитные фундаменты будут наиболее экономичным вариантом
• Перед обустройством свай данного типа, необходимо провести инженерно-геофизические взыскания, то есть крайне точно изучить все особенности грунта, на котором требуется проводить строительство констукции
• Фундамент на бетонных сваях может быть усажен неравномерно
• Необходимо возводить цокольные конструкции, чтобы для создания утепления и отделки
• Необходимо обустраивать продухи для лучшей вентиляции подпольного участка
• Сложность в использовании бетонных плит для обустройства 1 этажа

Плюсы и минусы

Преимущества конструкции

Показатели	Характеристика
Быстрота проведения работ	Монтаж производится за несколько дней
Реагирование на перепады давления	Сваи перераспределяют на боковые и поперечно-опорные
Применение на местностях с неоднородным рельефом	Регулируется уровень фундамента с использованием свай различной длины
Стоимость сооружения	Сравнительно дешевое
Нет необходимости в комплексе материалов
Пожаробезопасность	Высокая огнеустойчивость
Долговечность	Период эксплуатации — до 100 лет
Нет необходимости в проведении текущих и капитальных ремонтов основы
Устойчивость к факторам коррозийных процессов	Атмосферные осадки
Грунтовые воды
Химические вещества
Прочность конструкции	Сваи для фундамента при соблюдении специальной технологии применяют при сооружении многоэтажек
Проектная нагрузка на сваю — 60 т
Не подвергаются быстрому износу
Высокая надежность строения основы
Устойчивость	Элементы фундамента фиксируются в нижней точке на неподвижных слоях грунта на значительных глубинах
Максимально возможная несущая способность имеет надежную точку опоры
Климатическое применения	Возможность сооружения в любое время года, в условиях вечной мерзлоты
Быстрота монтажа	Обеспечивается за счет применения спецтехники, вибрационных агрегатов

Минусы сооружения

У здания, имеющего такое основание, не предусмотрен цоколь.

К негативным особенностям конструкции относятся:

• Габаритность технологии. Массивные сваи из бетона невозможно доставить, разгрузить и установить своими руками, нужна привлеченная спецтехника.
• Отсутствие в сооружениях с таким фундаментом цоколя и помещений в нем.
