Создание фундамента с цоколем для дома

Утепление погреба

Утепление перекрытий погреба позволит без опаски хранить различные продукты, они не будут заморожены даже в зимний период. Чаще всего применяют плиточные материалы: пенопласт, пенополистирол и их аналоги. Лучше всего устанавливать панели с плотностью 25 кг/м³ или выше.

Это интересно: что нужно утеплить в погребе от промерзания.

Также допускается применение минеральной ваты, но при слишком высокой влажности она потеряет свои свойства через 1-2 года, поэтому потребуется хорошая предварительная гидроизоляция.

Напыление слоя пенополиуретана – самый надежный способ, так как полученное покрытие будет бесшовным, а сам материал абсолютно не впитывает влагу и хорошо удерживает тепло. Но его стоимость довольно высока, если сравнивать с минватой и пенопластом.

Основной метод утепления предусматривает создание каркаса из деревянных брусков или металлического оцинкованного профиля, который крепится к стенам и потолку.

В ячейки обрешетки укладывается утеплитель, после чего рекомендуется натянуть полиэтиленовую пленку, а сверху уложить листовую фанеру, щиты из досок или просто приклеить монтажную сетку, если в качестве утеплителя применялись твердые материалы (пенопласт или аналоги). После этого поверхности стен можно штукатурить.

Как построить фундамент цокольного этажа

В зависимости от особенности почвы возможны различные варианты фундамента цоколя:

• ленточный. Малозаглубленная в почву ленточная основа является надежной базой для обеспечения устойчивости цокольной части строения и всего здания. Формируется на стабильных почвах, песчаных, супесчаных грунтах, а также при повышенном содержании в грунте каменистых примесей.
• монолитный. Основание плитного типа с цокольным этажом эффективно на болотистом грунте, торфяной почве, насыщенном влагой песке или слабых видах грунтов. Монолитная плита обеспечит невозможность проседания строения, равномерно распределяет массу здания по всей площади;
• свайный. Применяется на склонных к пучению грунтах, а также при повышенном уровне грунтовых вод. Позволяет осуществлять беспроблемную эксплуатацию цокольного помещения в зимний период. Расположение свайных опор глубже участка промерзания нейтрализует воздействие почвы на цокольное основание;
• комбинированный. Составной вариант монтируется на различных грунтах, предусматривает применение крупногабаритных железобетонных плит, устанавливаемых на цементный раствор. Такой фундамент представляет надежную основу для различных видов строений.

Строительство фундамента цокольного этажа своими руками на базе железобетонных плит осуществляйте по следующему алгоритму:

• Подготовьте котлован, используя специальную строительную технику. Обеспечьте заглубление уровня приямка ниже основания фундамента на 50–60 см.
• Спланируйте вручную поверхность котлована, уплотните грунт ручными трамбовками. Обеспечьте вертикальность стен приямка. Установите дренаж.

Основными достоинствами дома с цокольным этажом является дополнительная площадь, прочность и надежность фундамента, что позволяет построить многоэтажный коттедж

• Заполните основание смесью песка и гравия, обеспечив толщину слоя 100–150 мм. Пролейте массив водой для уплотнения, тщательно утрамбуйте.
• Забетонируйте основу пятисантиметровым слоем бетонного раствора марки М100. Покройте сформированный гидроизоляционный слой двумя слоями рулонного рубероида.
• Производите установку, для чего используйте грузоподъемное оборудование для монтажа блочных элементов. Наносите цементный раствор на поверхность, плотно укладывая блоки.
• Выполните гидроизоляцию блочного фундамента с помощью рубероида или других гидроизоляционных материалов, подготовив основу для дальнейшей кладки кирпича. Осуществите утепление пенополистиролом снаружи основы.
• Произведите отделку блочного фундамента путем нанесения штукатурки. Можно осуществить облицовку плиткой или декоративным камнем, а также закрепить декоративный сайдинг с помощью винтового крепления.

Цокольный этаж здания – удобное и функциональное помещение, обустройство которого следует выполнять, соблюдая технологические рекомендации. Руководствуясь рекомендациями можно самостоятельно выполнить работы, что позволит снизить уровень затрат.

Процесс создания фундамента своими руками

ТИПИЧНЫЕ ОШИБКИ ПРИ СТРОИТЕЛЬСТВЕ ЦОКОЛЬНОГО ЭТАЖА

Строительство ленточного основания с цокольным этажом

Для строительства такого фундамента потребуются следующие материалы инструменты:

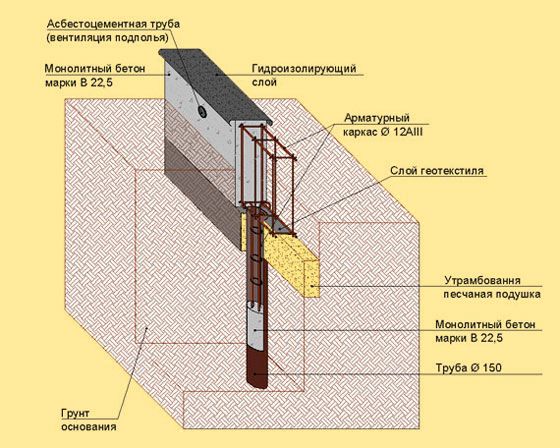

Схема ленточного фундамента с цоколем.

• песок;
• щебень;
• бетон;
• арматура;
• блоки ФБС;
• цементно-песчаный раствор;
• лопата;
• строительный уровень.

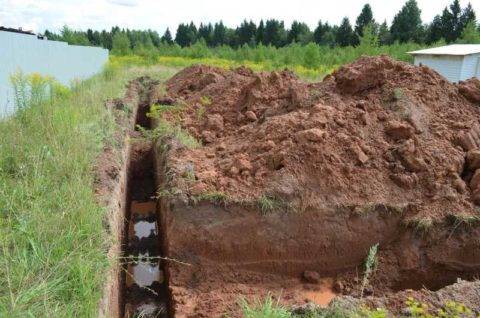

Как уже говорилось ранее, строительство фундамента начинают с рытья котлована. Если копать его весной, в нем с большой вероятностью окажется вода. Воду необходимо удалить, либо дождаться, пока она сама уйдет. После этого можно приступать к формированию подушки из щебня и песка, создающей естественный дренаж для фундамента.

Для формирования подушки можно использовать как речной, так и карьерный песок, а бетон для формирования подушки можно использовать низких марок М-50 и М-25. Экономить при возведении фундамента не следует, ведь хорошее основание – гарантия чистого, сухого цокольного этажа и целостности стен дома. Чтобы песчаная подушка не растрескивалась, ее необходимо поливать водой. Подушку выдерживают в течение 2-3 недель.

Ленту фундамента выполняют из бетона марки М-150 или М-200, армируют его при помощи стержней арматуры диаметром не меньше 1 см. Стержни должны располагаться на расстоянии 20 см друг от друга. Необходимо соблюдать расстояние от низа ленточного фундамента до арматурной сетки в 2 см. Это обеспечивает защиту основания от грунтовых вод и агрессивной среды. Опытные строители советуют при обустройстве оконных проемов в цоколе предусматривать их расположение с восточной, южной и западной стороны. Если окна находятся на северной стороне, снег может продавить стекло, а весной талые воды могут попасть в помещение.

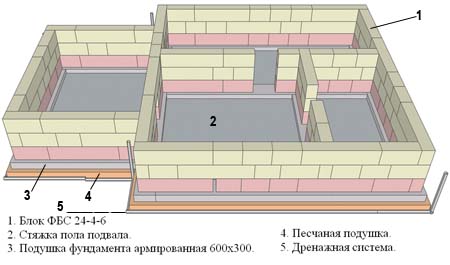

Схема цокольного этажа из блоков.

Самым оптимальным решением считается устройство цоколя из фундаментных блоков. Но при этом нужно помнить, что нулевой этаж – не просто подвальное помещение, поэтому не любые блоки подойдут для его строительства. Опытные специалисты рекомендуют использовать изделия толщиной не менее 50 см. Это предотвратит промерзание стен подвального помещения. Кладку фундаментных блоков выполняют с перевязкой швов, используя цементно-песчаный раствор.

Строительство цокольного этажа из блоков рекомендуется заканчивать на уровне земли, а саму цокольную часть дома выполнять из кирпича. В таком случае, наружная отделка дома получится более прочной по сравнению с остальными строительными материалами. Блочные конструкции армировать не обязательно.

При возведении фундамента с цоколем необходимо предусмотреть технологические отверстия с гильзами – стальными цилиндрами для прокладки инженерных сетей водоснабжения, отопления и канализации.

Этапы выполнения работ

Для чего нужен цоколь и из чего его сделать, мы разобрались. Остается выяснить, как правильно залить элемент, чтобы он получился надежным и прочным.

Подготовка

До того, как начинать строительство фундамента под цоколь, следует тщательно изучить состояние грунта на строительной площадке. Огромное значение имеет глубина грунтовых вод, нахождение которых на полутораметровой отметке может ограничить котлованное дно до одного метра. В таком случае придется устраивать дренаж, чтобы отводить воду от фундаментной основы.

Дно выравнивается и трамбуется, выполняется разметка будущего основания. Под размещение стен устраиваются траншеи глубиной от тридцати сантиметров, на дне которых устраивается песчано-щебнеевая подушка.

Установка опалубки

По траншейным стенам выставляется опалубочная конструкция из деревянных щитов высотой до полуметра. Внутри ее располагается каркасная основа, изготовленная из арматуры. Данная мера придаст конструкции прочность и надежность, и пренебрегать ей не рекомендуется.

Бетонирование

Подготовленная траншея заливается бетонным раствором, который набирает прочность в течение трех – четырех недель.

Кладка блоков

Чаще всего фундамент под дом с цокольным этажом строится из блоков фбс. Данный способ дает возможность оперативно возводить стены фундаментной основы и цокольного яруса, даже несмотря на то, что аренда крана обходится дорого.

Кладка чередуется с перевязкой шовных участков. Блочные камни между собой соединяются раствором на основе песка и цемента. Во время работы следует учесть, в каких местах будут располагаться окна и отверстия для вентиляции, чтобы в цокольном помещении всегда был приток свежего воздуха и дневного света.

Фундамент цоколя обязательно должен возвышаться над поверхностью почвы, рекомендуемый уровень – до одного метра. По верхнему блочному ряду выводится кирпичный или железобетонный пояс, чтобы выровнять цоколь по горизонтали.

Устройство монолитного цокольного яруса

Такой цоколь сооружать сложнее, так что к строительным работам придется отнестись со всей ответственностью. Алгоритм действий выглядит следующим образом:

выставление опалубочной системы. Опалубочные щиты можно изготовить из струганного пиломатериала, либо арендовать готовую конструкцию

Самостоятельно собирая щиты, обращайте внимание на их внутреннюю сторону, чтобы ее поверхность была гладкой. Доски фиксируются тщательно, чтобы от воздействия тяжести бетонного раствора не произошло их деформирование; армирование. Для придания конструкции дополнительной прочности, выполняется армирование

Заблаговременно готовятся арматурные сетки из металлических прутьев, параметры ячеек которых составляют 150 на 150, 200 на 200 или 250 на 250 мм. Арматурные прутья фиксируются между собой методом сварки. Своими размерами сетки должны получаться меньше ширины опалубки, чтобы их со всех сторон охватила бетонная масса. Количество армирующих сеток определяется высотой цокольной части, располагать их рекомендуется через каждые тридцать – пятьдесят сантиметров;

Для придания конструкции дополнительной прочности, выполняется армирование. Заблаговременно готовятся арматурные сетки из металлических прутьев, параметры ячеек которых составляют 150 на 150, 200 на 200 или 250 на 250 мм. Арматурные прутья фиксируются между собой методом сварки. Своими размерами сетки должны получаться меньше ширины опалубки, чтобы их со всех сторон охватила бетонная масса. Количество армирующих сеток определяется высотой цокольной части, располагать их рекомендуется через каждые тридцать – пятьдесят сантиметров;

бетонирование. На этом этапе рекомендуется действовать по определенной схеме: сначала раствор заливается до пятнадцатисантиметровой высоты, ему предоставляется время, чтобы слегка загустеть, закладывается армирующая сеточка, вновь выполняется заливка и т. д., до проектной высоты. Устроенный таким образом цоколь отличается надежностью и высоким показателем прочности.

Гидроизоляция

Этот строительный этап считается обязательным, так как воздействие влаги станет причиной разрушения не только фундаментной основы, но и всего сооружения.

Гидроизоляционный слой может выполняться двумя способами – обмазочным и оклеечным. В первом варианте применяются смеси на основе битума, расплавляемые перед нанесением. Во втором случае используют рулонные материалы, работа с которыми подразумевает соблюдение определенных технологий.

Виды цоколя и особенности возведения

Преимущества строительства подвала под домом

Обустройство цокольного этажа по современным технологиям

Очень нерационально использовать площадь пространства под домом как подсобную. Конечно, тропическая оранжерея с водоёмом в цокольном этаже – это слишком. Хотя, установки климат-контроля, люминесцентные лампы, светодиоды приближают такую мечту к реальности. Если семья молодая, со временем она придёт к решению о размещении в цоколе зоны развлечения и отдыха. Изолированность этажа от жилых помещений позволяет устраивать шумную зону мужских встреч с друзьями: просмотр телевизионных спортивных трансляций, бильярд, парная. Современные вентиляционные вытяжки позволят компании развлекаться без ограничения себя в табаке. В другие дни вся семья может собраться в тиши домашнего кинотеатра, оснащенного необходимым видео и звуковым оборудованием.

Чаще всего в цоколе дома располагают комнату отдыха

Цокольный этаж обязательно располагает отдельной входной группой. Этот отдельный вход позволяет принять гостей, не используя жилой сектор дома. На этаже группируются различные гостевые компании: детская, женская, мужская, смешанная.

Пример обустрйоства пространства в цокольном этаже вы сможете оценить. посмотрев это видео:

А если переместить на нижний уровень кухню и столовую, да ещё совместить их с гостиной? Праздники и встречи не будут для домочадцев обременительны: блюда не надо доставлять по лестнице, внутри дома не скапливаются запахи, не доносится шум в спальные зоны.

Для тренажёрного зала цокольный этаж с его прочным полом подходит идеально. Интерьер с зеркальной стенкой, со светильниками с имитацией солнечного света, ковролином на полу, кардиотренажёр, компактный фитнес-центр, скамейка для пресса, душевая кабинка, джакузи, сауна, а, поднатужившись – паровая кабина-хамами или искусственная соляная пещера, решающая проблемы с органами дыхания и суставами – что ещё надо для здоровья?

Вариант дизайна тренажерного зала в цоколе

Этапы устройства монолитного цокольного этажа

Рекомендации по гидроизоляции подвала

Достоинства и недостатки кирпичного фундамента

При выборе материала и места для строительства нужно учитывать некоторые условия:

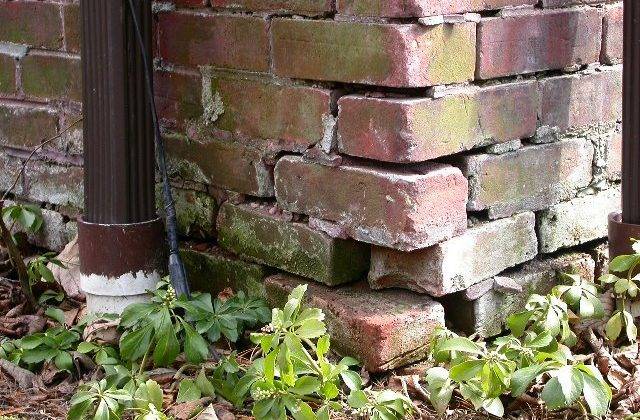

1. Близкое расположение грунтовых вод приведет к подмыву и быстрому разрушению фундамента из кирпича (хорошая гидроизоляция сможет отодвинуть этот процесс, но ненадолго).

Грунтовые воды

1. Пучинистые промерзающие грунты нанесут большой вред основанию (здесь придется монтировать конструкцию в траншее, вырытой ниже отметки глубины промерзания).
2. Нельзя брать для строительства белый силикатный и красный дырчатый или щелевой кирпич. Первый быстро разрушается, второй может не вынести нагрузки.

Главными плюсами такой работы является небольшой вес, простота укладки, невысокая стоимость материала в сравнении с железобетоном. Тем более что небольшие строения – бани, террасы, веранды, сараи – можно ставить на основание из кирпича, бывшего в употреблении.

Влияние типа почвы на выбор вида фундамента

Пучинистый грунт

Даже в разных местах одного участка грунт может быть различным. По морозоопасности  он делится на несколько видов:

• пучинистые, сюда относятся глинистые грунты, суглинки, супеси с различным содержанием влаги;
• непучинистые, содержащие крупный песок и гравий;
• остальные грунты можно отнести к среднепучинистым.

К опасным видам относят пучинистый грунт. Он задерживает воду, которая при замерзании расширяется, и происходит неравномерный подъем почвы, заставляющий фундамент «гулять» по вертикали.

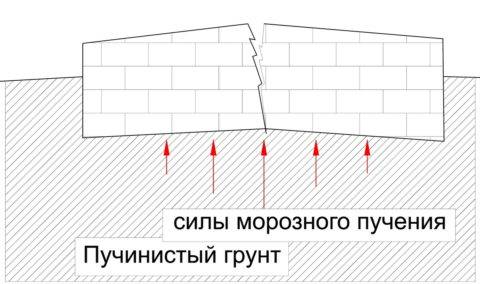

Деформация фундамента

От этого на кладке появляются трещины и разломы. Тот же процесс, но в меньшей степени, происходит и со среднепучинистым грунтом.

Строительство фундамента на таком грунте довольно затратно, невыгодно и самостоятельно выполнить такую работу сложно — требуется привлечение крупной техники.

Ленточный фундамент

Для ленточных оснований копают траншею ниже глубины промерзания, а основание под бетонную подготовку делают из крупного песка, не подверженного пучению. Еще лучше, если под подбетонку проложить слой утеплителя, тогда почва под «лентой» вообще не будет промерзать. На схеме ниже показана структура такого утепления.

Пенополистиролом утеплена подошва фундамента

После тщательного уплотнения основание траншеи выравнивают стяжкой (h=100 мм).

Столбчатый фундамент

Под столбчатые фундаменты для террасы производят выемку пучинистой почвы, а на ее место укладывают крупный песок, трамбуют и заливают подбетонку (h=100 мм), в этом случае утеплитель тоже не помешает. Гидроизоляцию делают на всю высоту, после высыхания битума укрепляют снаружи слой утеплителя, который отсечет мерзлый грунт от кирпича и не допустит деформации конструкции при оттаивании и повторном замерзании земли.

Гидроизоляция и утепление фундамента

Иногда для ограждения кирпичного основания от воздействия сильно промерзающих грунтов ширину траншеи увеличивают на 1-1,5 м. Обратную засыпку пазух выполняют сухой песчано-гравийной смесью, содержащей мелкую фракцию с крупным песком.

Влияние пучинистого грунта на фундамент

Основание из кирпича желательно устраивать на сухих непучинистых грунтах. На такой почве фундамент для террасы, бани, веранды или дома можно сделать мелкозаглубленным. Достаточно лишь снять верхний плодородный слой черной земли.

Определение типа грунтов лучше доверить лаборатории, и потом уже решать, какой вид основания наиболее оптимален на данном участке.

Какую конструкцию фундамента выбрать

При выборе основания дома необходимо определиться с расположением и высотой уровнем грунтового слоя. Когда уровень грунтовых вод низкий, можно применять монолитный или ленточный фундамент. Также в таком строении обязательно следует обустроить систему вентиляции. При ленточном фундаменте можно оборудовать дренажную систему, которая обеспечит защиту конструкции от подтапливания. Такое устройство отведет воды от строения и уменьшит фактор разрушений.

При высоком уровне лучше использовать монолитный фундамент. Такой материал хорошо противостоит влаге и предотвращает подтопление грунтовыми водами

Однако при монтаже монолитного фундамента следует особое внимание уделить гидроизоляции, обустраивать ее следует тщательно. Преимущество монолитного основания – его способность выдерживать большие весовые нагрузки. Также хорошо себя зарекомендовал свайный фундамент, который дает возможность сохранить строение даже при высоком уровне подземных вод

Также хорошо себя зарекомендовал свайный фундамент, который дает возможность сохранить строение даже при высоком уровне подземных вод.

Монолитный

При строительстве фундамента с цокольным этажом своими руками лучше обустраивать монолитное основание. Данный материал хоть и стоит дорого, однако такая технология способна выдержать максимальные нагрузки. Процесс обустройства начинается строительством котлована под фундамент, к нужной глубине обязательно нужно добавить пятьдесят сантиметров на укладку гравия. Когда гравий засыпан, его необходимо хорошо утрамбовать и залить бетоном. Толщина слоя должна составлять не более 10 сантиметров. Затем следует слой гидроизоляционных материалов и снова бетон.

Для укрепления фундамента дома выстилается армирующая сетка и опять слой бетона. Последний не должен превышать 30 сантиметров. Затем можно приступать к отделочным материалам.

Ленточный

Технология пользуется особой популярностью у строителей, поскольку возвести ленточный фундамент своими руками сможет практически каждый владелец дома. Главные преимущества фундамента этого типа – доступная цена и прочность. Однако следует учитывать, что при строительстве цоколь будет находиться под основными помещениями, что поделит площадь этажа на отдельные отсеки.

Ленточные конструкции бывают двух видов:

1. Монолитная. Такое строение предусматривает предварительное рытье канавы для фундамента. Конструкцию необходимо залить смесью и укрепить армирующей сеткой, затем залить бетоном, при этом тщательно проконтролировать отсутствие воздуха в слоях.
2. Блочная. Главный плюс такого типа основания – легкость монтажа. Однако конструкция хоть и возводится оперативно, строить ее можно только на плотных почвах с низким уровнем подземных вод.

Читать подробнее: цоколь с ленточным фундаментом.

Отнеситесь ответственностью к кладке цоколя

Свайный

Технология не пользуется особой популярностью, но отличается надежностью. Возводят свайное основание в независимости от уровня подземных вод. Выполнять строительство можно в любое время года, поскольку правильно выбранный материал обеспечит минимальный риск попадания влаги в конструкцию. Немаловажный нюанс: цокольный этаж со свай можно выполнить в любом формате. Однако такая технология обойдется дорого, поскольку придется индивидуально подбирать сваи под строение и обрабатывать их от коррозии. Также следует позаботиться об отделочных материалах. Для этого применяют различные материалы, но лучше всего использовать гидроизоляционные. Такую конструкцию легко обустроить под жилую площадь.

Плиточный

Плиточный фундамент представляет собой единую монолитную железобетонную конструкцию, которую укладывают сразу под все здание. Еще плюсы этого основания – он может выдержать практически любой вес здания, а также при подъеме грунтовых вод поднимается вместе с домом.

Процесс укладывания такого фундамента сводится к следующим этапам:

1. Выкапывается яма примерно на полметра ниже предполагаемого уровня пола подвала и засыпается щебнем или песком на 20-30 см. Полученный слой хорошенько проливается водой.
2. Далее идет слой бетона, желательно не менее 5 см.
3. Прокладывается слой любой гидроизоляции (как правило, рубероид)
4. Выливается еще один слой бетона.
5. Еще один промежуточный слой из железной арматуры и теплоизоляционного материала.
6. Закрывается третьим слоем бетона, но на этот раз слоем не менее 25 см.

Выполнив эти работы можно приступать к постройке стен подвального помещения, их также необходимо армировать для увеличения прочности и закрывать гидроизоляцией во избежание нарушения конструкции из-за намокания.

Зачем нужен цокольный этаж в доме

Берите бумагу и карандаш, посмотрим плюсы и минусы цокольного этажа, который будет, как бы, «не подвалом» и, в то же время, не первым этажом.

• Во-первых, в цокольном этаже можно разместить все технические помещения дома. Это котельная, прачечная, мастерская, сауна, баня, гараж, кладовые, хранилища для топлива (пеллеты, дрова). То есть, можно все технические и подсобные помещения разместить в цокольном этаже, а первый этаж сделать полностью жилым.
• Во-вторых, цокольный этаж можно сделать хорошо утепленным и он позволит иметь на первом этаже дома весьма комфортную температуру. В то же время сам цоколь можно не отапливать так сильно, держать там температуру 16-18 градусов по Цельсию.

При этом, если температура в цоколе будет +16С, то гораздо проще поддерживать на 1 этаже температуру в +22С, а полы так и вовсе не будут холодными в зимний период.

Виды помещений

Для того чтобы начать изучение технологии строительства, следует ознакомиться с основными видами подвальных помещений.

• Погреб. Выполняют функцию дополнительной комнаты для хранения продуктов питания в течение нескольких лет. Для того чтобы продукты сохраняли свою свежесть и не портились, помещение не оборудуется отопительной системой. Т.е. является своеобразным холодильником.
• Комната для технического оборудования. Часто подвал используют под устройство в нем системы отопления, септика, насоса, бойлера и прочих технических приборов. Этот вариант оптимален, когда владелец не желает, чтобы дополнительные приборы были расположены в жилых помещениях.
• Дополнительный этаж. В последнее время набирает широкое распространение использование подвального помещения в качестве дополнительного этажа здания. Здесь может быть расположена бильярдная, бассейн, спортивная комната. Выбор назначения подвала зависит только от его владельца. Ограничений по ремонту здесь нет.
• Мастерская. Многие владельцы используют подвальное помещение под профессиональную мастерскую. Ее характер зависит от основной работы владельцев здания. Здесь можно расположить также помещение для хранения строительных материалов
• Гараж. Один из самых распространенных вариантов использования. Строительство данного типа помещения требует дополнительного устройства въездной территории. Площадь помещения должна быть достаточно большой, чтобы вместить в себя транспортное средство. Также в помещении должно быть дополнительное место для проведения ремонтных работ.

При выборе любого типа использования помещения, перед процедурой строительство следует изучить, каким образом можно построить фундамент под дом с подвалом с экономией денежных средств и в короткие сроки.

Выбор конструкции фундамента

Какую конструкцию фундамента выбрать

Строительство фундамента для дома с подвалом
