Плитный фундамент своими руками: расчет, строительство, области применения

В чем отличие технологии УПШ

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

• для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
• строительство на смешанных грунтах, имеющих разные несущие свойства;
• для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

• Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.

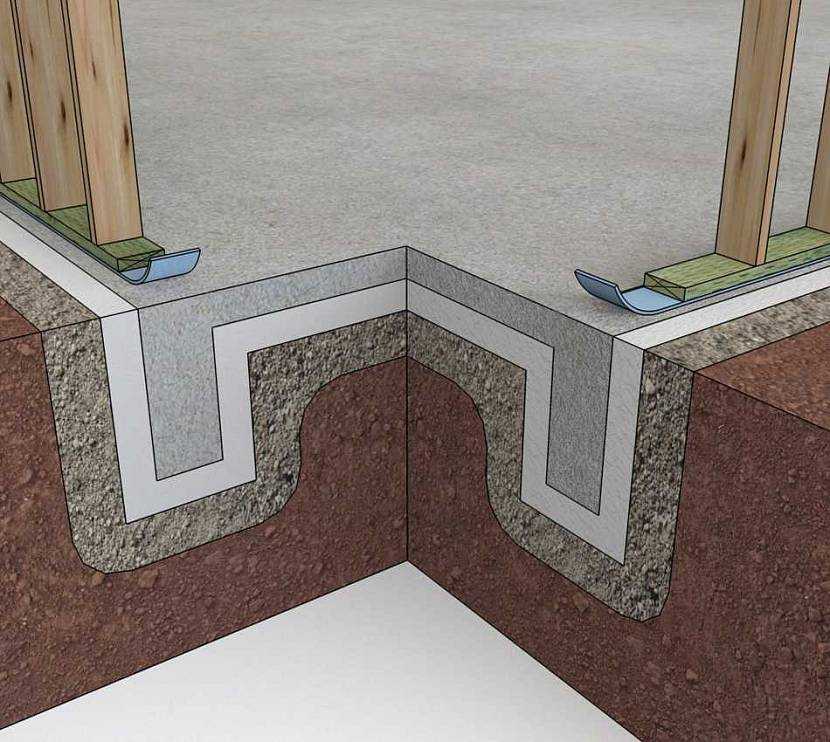

• Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Порядок работ

Первый этап – подготовка площадки

Очень важное отличие от традиционного процесса закладки здания: ещё до начала работы с фундаментом к будущему дому должны быть подведены все коммуникации (водопровод, водоотвод, электричество)

Перед закладкой подушки необходимо удалить 30–40 сантиметров верхнего слоя грунта. Если в местности, где идёт строительство, существует риск морозного пучения или поднятия грунтовых вод, по периметру будущего дома следует проложить дренаж. Далее следует уложить слой песчано-гравийной подушки из щебня и крупного песка. Комбинируя эти материалы, нужно помнить, что их слои необходимо разделять геотекстилем, и при этом нижний слой должен состоять из материала более крупной фракции (гравия). Отсутствие песка в нижнем слое подушки в дальнейшем будет предотвращать капиллярное всасывание влаги песком.

Когда подушка уложена и утрамбована, можно переходить к следующему шагу – прокладке труб инженерных коммуникаций. Третий шаг – укладка бортовых элементов и влагостойких плит «Пеноплэкс» или «Стирофом».

Эти плиты являются утеплителем, однако они не только удерживают тепло дома, но и несут на себе всю массу конструкций здания. Учитывая большую нагрузку, необходимо применять материалы высокой прочности на сжатие. Конструкция «Пеноплэкса» и его аналогов позволяет проложить систему отопительных труб, причём их можно располагать неравномерно по усмотрению мастера. Например, можно проложить больше труб в центре помещения и меньше – вблизи стен. Такое расположение будет содействовать экономии тепла.

Определённые рекомендации по размещению всё же следует учитывать. Например, нет смысла укладывать трубы ближе, чем в десяти сантиметрах друг от друга. С другой стороны при расстоянии более 25 см у жильцов будущего дома будет возникать дискомфорт: ноги будут ощущать перепад температур на полу. Что касается самих труб, то в УШП можно использовать практически любую их разновидность:

• медные;
• металлопластиковые;
• полибутеновые;
• полиэтиленовые.

После установки труб и каркаса из арматуры всю конструкцию нужно залить бетонной смесью. В результате получается монолитная бетонная плита, служащая одновременно фундаментом и утеплителем. Она же является полом жилого помещения. Если монтаж проводился правильно, то верхняя сторона шведской плиты будет идеально ровной. По завершении строительства паркет, линолеум или другое покрытие можно класть прямо на неё.

Как устроен плитный фундамент

Данный вид фундамента представляет из себя монолитную железобетонную плиту, немного заглубленную в грунт. Она лежит на подушке из песка, щебня, которая, в свою очередь, лежит на грунте.

В некоторых случаях он собирается из нескольких уже готовых железобетонных плит, а потом заливается обыкновенной цементной стяжкой.

Глубина залегания такого фундамента не превышает 20-50 см. Толщина и устройство самой плиты зависит от веса будущей конструкции, но на практике она должна быть не тоньше 20 см. Чаще всего бывает не больше 40 см для обычных немногоэтажных строений.

Такой фундамент применяется на сложных грунтах, в местах с высоким уровнем грунтовых вод, пучинистых и слабонесущих почвах. Его плюсы заключаются в том, что за счет своей площади и монолитной конструкции, он лучше противостоит силам пучения и обладает хорошей устойчивостью. Фундамент движется целиком, он как бы «плавает». И вместе с ним движется весь дом. Это предохраняет постройку от перекосов, а значит, от разрушения. Такой тип фундамента используется для строений без подвалов, и зачастую сама плита служит основанием для пола строения.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

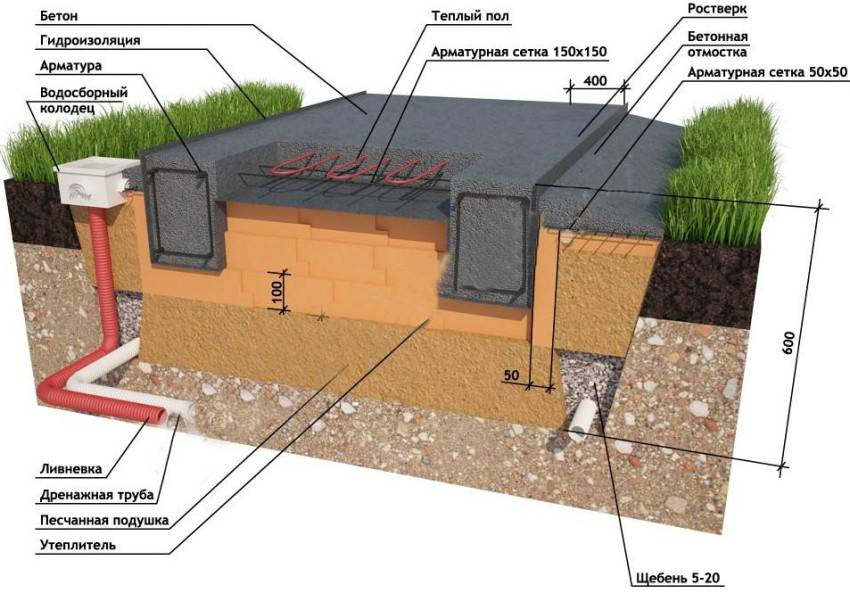

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Плюсы и минусы УШП

Обустройство основания такого типа вполне можно сделать самостоятельно, однако существует множество нюансов, которые нужно соблюдать для обеспечения высокого качества. Среди преимуществ шведского монолита можно выделить следующие:

• экономия на спецтехнике, так как его установка не требует рытья большого котлована;

• наносимый со всех сторон слой теплоизоляции не только сохраняет тепло в помещении, но и увеличивает срок службы основы;

• отсутствие необходимости в строительстве дополнительных каналов для труб и проводки.

• для установки подходят любые строительные площадки, при этом подземные воды не оказывают негативного влияния на будущую постройку.

• высокий уровень герметичности и теплоизоляции;

• не боится плесени, грибка и паразитов;

• не требует дополнительной обработки во время выполнения отделочных работ;

• быстрые сроки монтажа;

• встроенная система теплый пол поддерживает комфортный микроклимат в помещении на протяжении любого времени года.

Несмотря на использование самых передовых технологий строительства, такой компонент, как и любой другой имеет свои недостатки. Чаще всего жильцы и строители выделяют следующие:

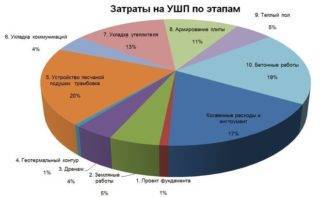

• несмотря на простоту монтажа, стоимость возведения такой конструкции достаточно высока;

• невозможно обустройство подвальных помещений и подземных гаражей;

• нет точной информации о сроке эксплуатации изделий, так как применяться они начали относительно недавно;

• имеются ограничения по нагрузкам (УШП подходит только для малоэтажных объектов)

Однако такая конструкция имеет большие перспективы. Многочисленные достоинства  перекрывают все недостатки.

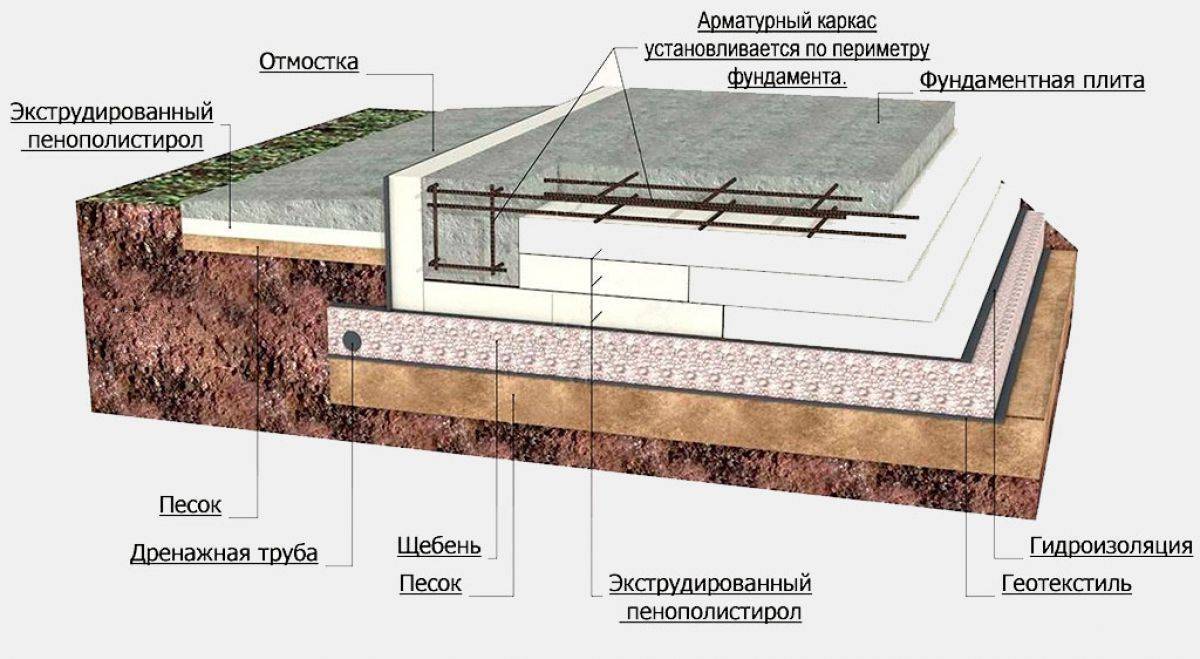

Конструкция утеплённой плиты

В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
4. Монтируется система дренажа.
5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

Проведение земляных работ и подготовки

В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг. Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.

Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.

Принципы утепления фундамента и основания

В данном Руководстве применяется несколько устаревший расчет теплоизоляции фундамента. Он основан на среднегодовой температуре наружного воздуха с учетом индекса мороза, в то время как более современные методики используют градусо-сутки отопительного периода. Тем не менее таким расчетом можно пользоваться.

Для утепления УШП основания используются специальные плиты

Для каждого варианта укладки теплоизоляционных плит предусмотрена отдельная таблица, в которой каждому показателю ИМ соответствуют значения параметров теплоизоляции. Для отапливаемых зданий параметры рассчитаны для таких величин:

• толщина вертикального утеплителя (см);
• ширина теплоизоляционной юбки (м);
• толщина горизонтальных плит утеплителя вдоль стен (см);
• длина участков горизонтального утеплителя по углам (м);
• толщина горизонтального утеплителя по углам (см).

Что касается неотапливаемых сооружений, то здесь величин только три: а) толщина горизонтального утеплителя; б) ширина горизонтального утеплителя; в) условная глубина промерзания непучинистого грунта.

Еще один показатель, который используется в расчетах – толщина грунтовой подушки. Для отапливаемых зданий она равняется 0,2 м, если в зимний период температура в помещении выше 17 ºС, если ниже, то – 0,4 м.

Толщина подушки (Н) в неотапливаемых зданиях определяется с помощью формулы:

df  – толщина промерзания грунта в регионе строительства, м;

d – глубина заложения плиты, м;

δh – толщина горизонтального утеплителя.

Технология изготовления фундамента

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

1. Если земля очень плотная, то оптимальной будет глубина 50 см.
2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

1. На дно котлована засыпьте промытый песок без примесей.
2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.

1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
2. Для конструкции используйте доски на 50 мм.
3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

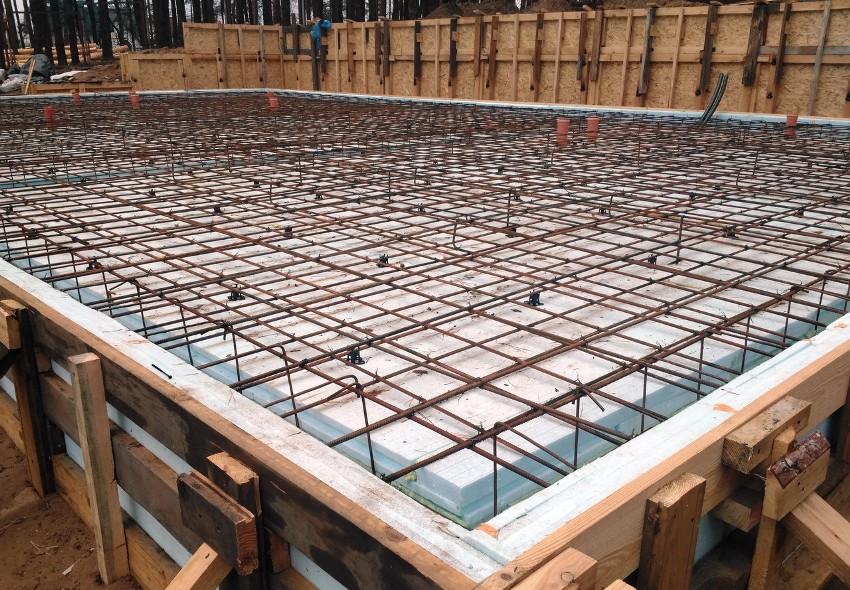

Армирование фундамента шведской плиты и монтаж теплого пола

Утеплённая шведская плита – технология строительства

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома

Пошаговое строительство шведской плиты:

• Производится расчистка площадки разметка границ будущего фундамента;
• Роется котлован на глубину 45-60 см.

• Дно котлована тщательно выравнивается. Подготавливаются траншеи для прокладки водопроводных, канализационных труб и электрокабелей.
• При необходимости прокладывается дренажная система;

• По периметру производится монтаж опалубки;
• Насыпается слой щебня или гравия на высоту 5-15 см. Тщательно утрамбовывается;
• Насыпается слой песка на 10-15 см и тщательно трамбуется;
• Внахлёст выкладывают гидроизоляционную плёнку или рубироид;
• Проводится выкладка пенополистерола с минимальной толщиной материала в 10 см.

• Верхний слой армирующей сетки;
• Производится подключение труб коллектору и опрессовываются. По технологии, перед заливкой бетонного пласта трубы водяного пола накачиваются воздухом, во избежание их деформации под весом жидкого бетона.

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома. УШП фундамент не является исключением. Мы постараемся показать вам плюсы и минусы данной конструкции

А в нашем видео в конце статьи специалисты постарались обратить внимание на основные моменты при возведении данного основания

Этапы работы

Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.

• Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
• Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
• Формирование опалубки. Производится по 2 технологиям:

1. Европейская;
2. Российская.

При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.

По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.

Опалубку следует укрепить железными штырями или деревянными брусьями.

• Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
• Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
• Установка системы обогрева поверхности пола.
• Монтирование труб для канализации, водопровода, коммуникаций.
• Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
  1. Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
  2. При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
• После полного застывания бетона следует снять деревянную опалубку.
• Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
• Монтаж внешней отмостки фундамента.
• Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.

Процесс строительства утепленного шведского плитного фундамента завершен.

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Минусы такого основания

Заключение

Фундамент из плиты УШП с технологией, которой мы ознакомились, позволяет в кратчайшие сроки выполнить подготовку основания. При этом вы потратите минимум сил, а получите высокопрочную конструкцию, которая прекрасно справится с любыми нагрузками. Кроме того, вы сэкономите при укладке напольного покрытия и во время отопительного сезона в холодный период.

Следует помнить, что от качества сооружения основы зависит долговечность вашего дома и комфортные условия проживания в нем. Чтобы потом не пожалеть, вам нужно постараться избежать ошибок при возведении, основными из которых являются:

• не использование геологических изысканий и инженерных расчетов;

• рытье котлована на замерзшем грунте в начале весны;

• не достаточно глубокая яма или сохранение остатков плодоносного слоя;

• изготовление на глаз, без тщательных замеров;

• неверное обустройство дренажной системы;

• отказ от проверки коммуникаций и опрессовки труб;

• пропуск этапа шлифовки поверхности.

Ошибочно выполненные работы могут привести к просадке фундамента и появлению трещин. В итоге не следование рекомендациям может привести к серьезным финансовым затратам в будущем и даже обрушению здания. Однако при тщательном соблюдении всех требований, вы легко все сделаете самостоятельно.

Такая основа подходит для любой частной застройки и даже для малоэтажных многоквартирных домов. Большим преимуществом такой системы является возможность изготовления своими руками. Однако, если вам жалко тратить свое время или вы не уверены в своих силах, можно найти специалистов на building-companion.ru, которые в кратчайшие сроки выполнят все необходимые работы под ключ.
