Для чего необходима обвязка винтовых свай? Из каких материалов ее можно сделать

Содержание статьи

Варианты обвязки

Одинарная обвязка

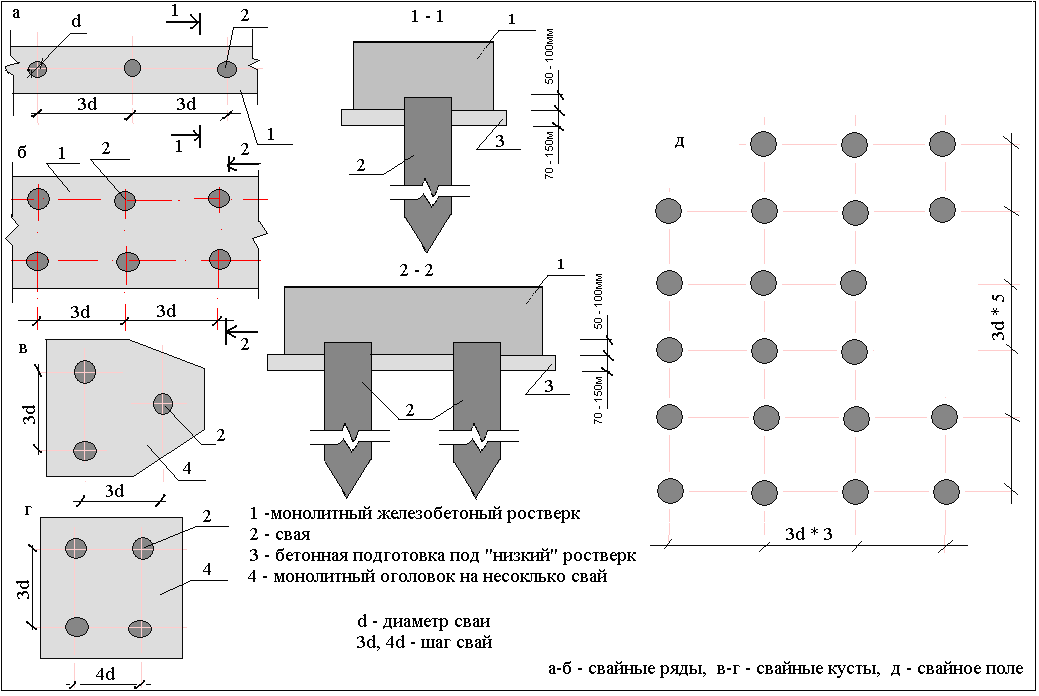

Плюсы и минусы столбчато-ростверковых фундаментов

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

• Лопата.
• Рулетка.
• Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
• Болгарка с отрезным кругом.
• Сварочный аппарат с электродами.
• Оголовки для используемого размера свай.
• Цемент и песок для изготовления бетона.
• Колышки для разметки.
• Лазерный уровень.
• Покрытие для металлических деталей, защита сварных швов.
• Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

AlexSpb FORUMHOUSE

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

builder  FORUMHOUSE

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм	6	8	10
Диамер сверла, мм	4,5	6,5	8

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания

Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Обвязка как технология строительства свайного фундамента

Свайный фундамент для бани: плюсы и минусы

Что такое собственно свая? Это столб погружаемый в грунт, служащий для опоры здания или сооружения.

Как правило, свайные фундаменты для бани применяются на слабых и водонасыщенных грунтах, а также насыпных грунтах, которые не могут служить надежным основанием для иных типов фундаментов.

К преимуществам таких фундаментов можно отнести следующее:

1. независимость от грунтов залегающих в основании фундамента;
2. удешевление стоимости, при условии, если изначально вы планировали классический ленточный фундамент на глубину промерзания;
3. скорость возведения фундамента.

Недостатки:

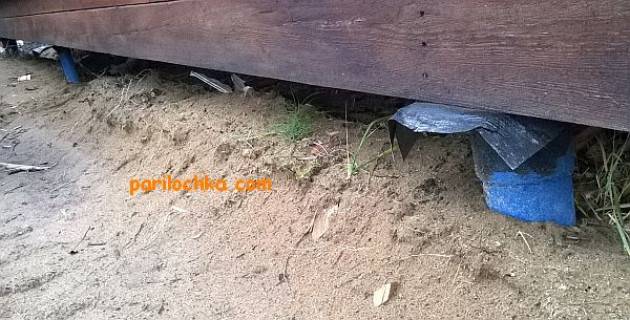

Нижняя обвязка фундамента брусом

На рубероид для большей надёжности я положил обрезки битумной черепицы, хотя это совсем необязательно.

Брус для обвязки я предварительно обработал антисептиком «Сенеж Био длятяжелых условий». Брус обвязки выкладывается по всему периметру фундамента. Все соединения делаются вполдерева и закреплены гвоздями 120 мм. В углах соединения усилены металлическими уголками, прибитыми гвоздями 60 мм. Длина стен 7,5 м и 9м, поэтому обвязка под каждой будущей стеной состояла из двух брусьев,соединенных вполдерева. Для усиления этого соединения использовались металлические пластины, прибитые гвоздями 60 мм. Для крепления к фундаменту обвязка надевалась на вмурованные в угловые сваи штыри (диаметр 10 мм) и фиксировалась сверху гайкой.

Столб с гидроизоляцией из гибкой черепицы Крепление бруса на штырь Столб, покрытый битумной мастикой Угловой столб Соединение в углу Соединение вполдерева Подкладки Отверстия под крепления обработаны антисептиком более интенсивно

Основные трудности при устройстве обвязки:

• сваи под каждой будущей стеной не всегда оказывались расположенными по одной прямой (ошибки при разметке или при заливке);
• не все сваи были на одном уровне от земли (то ли они осели после заливки, то ли это тоже ошибка разметки), поэтому приходилось делать подкладки между сваей и обвязкой, чтобы обвязка встала ровно. Уровень я контролировал по пузырьковому уровню;
• если при сверлении брусе отверстия под штырь крепления держать дрель неровно – проблем с надеванием бруса на штырь не избежать: приходилось переделывать отверстие, рассверливать или расковыривать его.

На обвязку сверху укладывается доска 150мм х50мм плашмя с перекрытием мест соединения бруса. Это нижняя часть каркаса стены первого этажа, по сути это тоже нижняя обвязка, на неё будут устанавливаться стойки каркаса. Доска была антисептирована и прикреплена к брусу гвоздями 120 мм с шагом примерно 500 мм.

Затем на уже полностью собранную обвязку укладывались лаги пола. Для лаг была использована доска 200мм х 50 мм, сечение также подбиралось при помощи строительного калькулятора. Лаги укладывались с шагом 600мм (между центрами досок) и фиксировались гвоздями к обвязке (так мы их просто наживили). На полученное основание был переложен весь стройматериал для каркаса.

Крепление обвязки из бруса к свайно-винтовому фундаменту

Обустройство фундамента

Итак, пора приступать к строительству. С чего начинается любой объект? Конечно, с возведения фундамента, от него зависит надежность всей постройки. Это является не самым сложным, но одним из самых важных этапов строительства дома из бруса. Не будем рассматривать особенности выбора разных типов фундамента. Мы уже сделали выбор на основе оценки грунтов и веса готового дома. Будем говорить лишь об особенностях работ по монтажу фундамента своими руками.

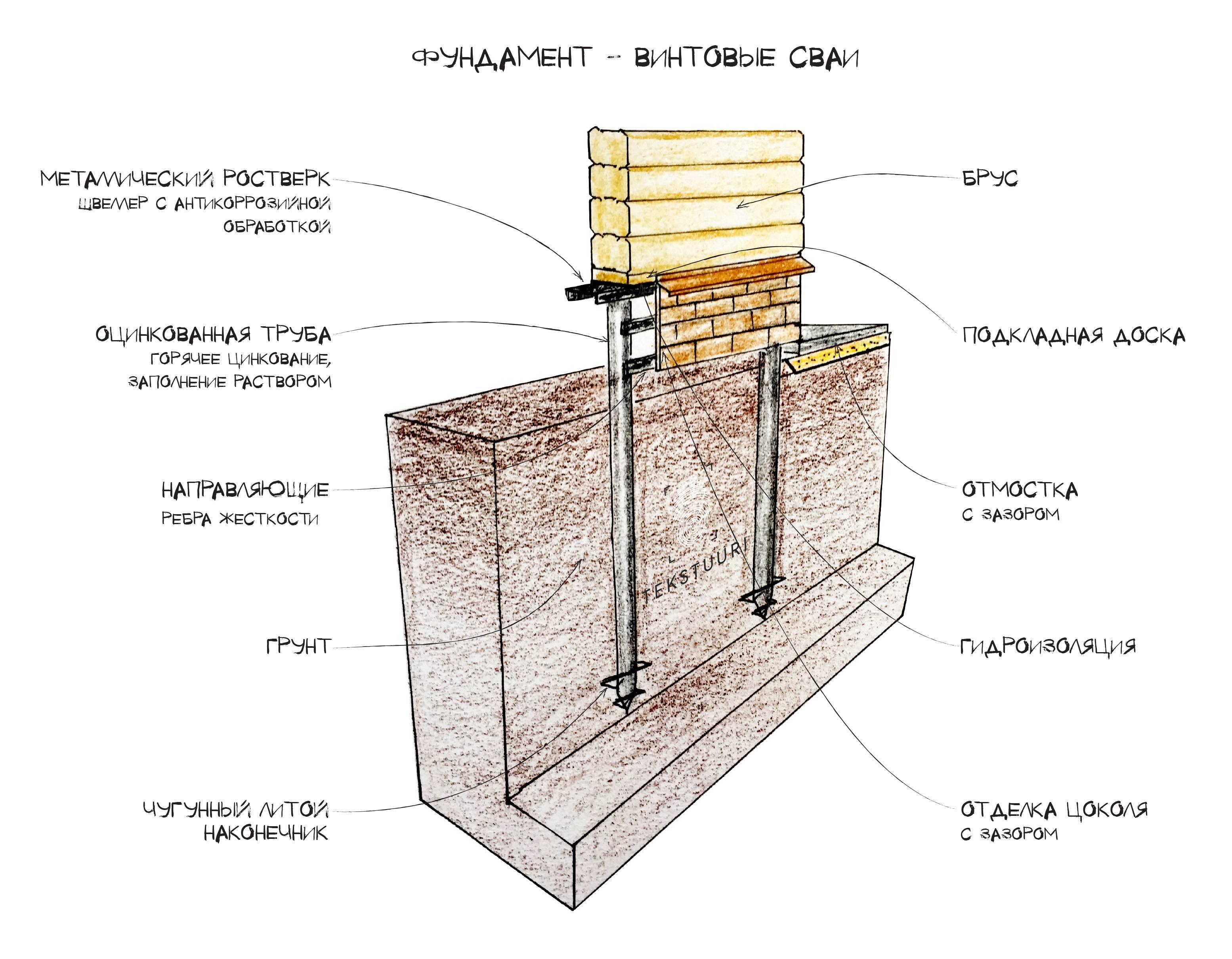

Фундамент на винтовых сваях

Получил широкое распространение благодаря универсальности и скорости монтажа. Как выполнить монтаж винтовых свай своими руками? Сначала необходимо произвести расчет количества свай и их диаметра. Затем нужно рассчитать расположение свай на участке. Еще на этапе проектирования вы должны иметь чертеж свайного поля под ваш дом. Согласно этому плану производят разметку участка при помощи шнурки и колышков.

Теперь можно приступать к завинчиванию свай. Для облегчения начала завинчивания можно выкопать лунки глубиной не более 20 см. Свая устанавливается в лунку, и при помощи специальной штанги и помощников производят завинчивание сваи строго вертикально. Площадки свай должны находиться в одном уровне, это контролируют при помощи нивелира. Можно приступать к монтажу ростверка. В случае использования деревянного ростверка из бруса или металлического из швеллера их просто закрепляют на площадках свай. Для железобетонного ростверка потребуется монтаж опалубки из досок или фанеры и укладка арматуры.

Фундамент на бетонных сваях

Могут забиваться бетонные сваи заводского производства (потребуется привлечение тяжелой специальной техники) или буронабивные сваи. В случае с буронабивными сваями также производят разметку свайного поля. После этого бурят лунки до глубины промерзания или копают ямы нужной глубины. В лунку устанавливается опалубка из рубероида или досок. Заливается бетон, и в него погружается заранее связанная арматура. Теперь можно приступать к монтажу ростверка. Это делается по аналогии с фундаментом на винтовых сваях.

Ленточный фундамент

Для домов из бруса часто используют ленточный мелкозаглубленный фундамент, который прекрасно распределяет нагрузку дома. Для монтажа ленточного фундамента производят копку траншеи согласно проекту дома. Дно траншеи отсыпается песком, который трамбуется или проливается водой. Далее монтируется опалубка из досок или фанеры, закладывается специально связанная арматура. Заливается фундамент с контролем уровня.

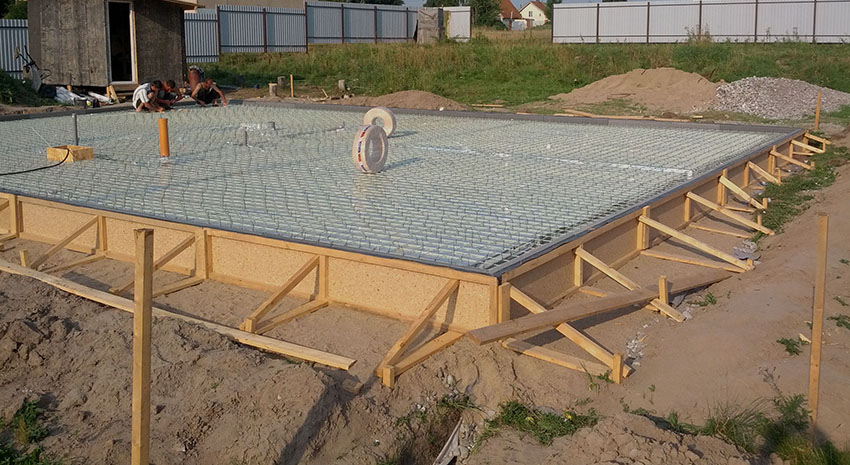

Плитный фундамент

Монтаж производится аналогично ленточному фундаменту. Отличие лишь в том, что копается котлован под всей площадью дома. На эту же площадь отсыпают песок, закладывают арматуру и заливают бетон.

После затвердевания бетона укладывается гидроизоляция и производится монтаж мауэрлата или первого венца сруба.

Пошаговая инструкция по монтажу своими руками

Назначение и функции

Как правильно сделать самому?

Дополнительное крепление

Для надежности элементы соединительных узлов дополнительно скрепляют стальными скобами из металлического прутка диаметром 8 мм. Это необходимо сделать в том случае, когда длины саморезов не хватает для прочного скрепления толстых балок. Местом установки скоб выбирают верхнюю часть бруса, напротив соединительных узлов. Острые концы крепления необходимо вбивать в цельные участки бруса, не оснащенные выборками «в полдерева».

Полностью забить скобу толщиной 8 мм в древесину не всегда просто, поэтому эту процедуру реализовывают следующим образом:

• Наносится разметка. Для этого крепеж достаточно приложить к поверхности балки и обвести маркером.
• По линии разметки выпиливается канавка глубиной 10 и шириной 8 мм.

• Точки на поверхности, где будут погружаться ножки, оснащаются отверстиями диаметром 5-6 мм. Это убережет брус от растрескивания во время забивания скобы.
• Отверстия и канавки в обязательном порядке обрабатываются антисептической пропиткой.

Забитые скобы не должны возвышаться над поверхностью балки Источник zen.yandex.ru

• Проводится забивание скоб. Они должны быть погружены в поверхность бруса заподлицо
• В местах пересечений двух балок применяется стыковка «в полдерева». Саморезы здесь прикручивают снизу. Забиваемые сверху скобы (4 шт.) должны образовать форму квадрата.

Установленные скобы не должны выступать над общей поверхностью, иначе это создаст трудности для последующих строительных работ.

Какие сваи использовать

Для чего необходим чертеж

Чертеж позволяет:

• определить потребность в стальных прутках для сборки;
• изготовить силовую конструкцию в соответствии с документацией.

Армирование Ленточного ФундаментаВ профессионально выполненном чертеже содержатся следующие сведения:

• габариты каркаса;
• диаметр стержней;
• профиль прутков;
• шаг между проволочными перемычками;
• интервал между силовой арматурой;
• конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Особенности свайного фундамента

Свайно-винтовые фундаменты очень распространены в малоэтажном строительстве. В особенности это касается сооружения каркасных и брусовых домов, отличающихся небольшим весом.

Объясняется это следующими преимуществами свайных конструкций:

1. Возможность использования на сложных почвах. Имеются в виду слабый, пучинистый и промерзший грунт. Это же касается неровных участков, когда из-за особенностей рельефа данный тип фундамента оказывается единственно возможным решением.
2. Длительный срок службы. Соблюдение технологии обустройства, применение качественных материалов и правильная эксплуатация обеспечивает длительный срок службы свайного основания (не менее 100 лет).
3. Дешевизна. Другие типы фундамента обходятся на порядок дороже.
4. Простое и быстрое возведение. Для погружения винтовых опор обычно используется специальная техника, что позволяет осуществить эту процедуру за несколько часов. Есть также вариант с ручным вкручиванием, с которым могут справиться 3-4 человека.

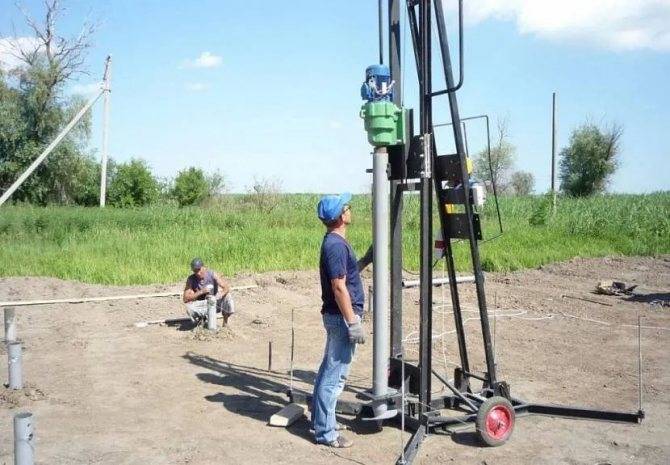

Вкручивание винтовых свай при помощи специальных устройств значительно сэкономит время Источник clubwell.ru При закладке фундамент из винтовых свай не потребуются трудоемкие земляные работы. Главное – правильно рассчитать глубину вкручивания и расстояние между опорами.

Определяющими факторами при расчетах выступают массивность будущей постройки и особенности почвы – ее состав, глубина залегания подземных вод и степень промерзания.

Рассматривая возможность использования свайного фундамента, важно учитывать факт отсутствия в конструкции сплошной опорной поверхности. Это вызывает известные трудности при использовании материалов для стен мелкого формата

Сложившуюся проблему решает обвязка винтовых свай, для чего могут использовать несколько технологий. Правильность проведения данной процедуры напрямую влияет на прочностные качества готовой постройки.

От прочности свайного фундамента будет зависеть надежность всей постройки Источник kursremonta.ru

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Технология соединения и наращивания бруса

Длина деревянного бруса (и цельного и составного) редко соответствует расстоянию между свайными оголовками. Для того чтобы подогнать балки под размеры фундамента, их приходится разрезать или сшивать между собой

Осуществляя наращивание бруса, необходимо соблюдать одно важное правило

Любые стыки должны иметь под собой точку опоры. Это касается и наборных балок, и цельного бруса.

builder

Стыки досок не нужно делать висячими. Стыкуйте доски на оголовках свай.

Сращивая брус подобным образом, вы увеличите расход древесины, но обеспечите прочность свайной обвязки.

Сращивать брус на оголовках свай тоже нужно правильно. Если выполняется сращивание цельного бруса, то на двух соседних балках делаются запилы. На одной балке запиливается верхняя половина бруса, на другой – нижняя. После этого оба бруса соединяются в замок. Такое соединение называется «соединением в полдерева».

На первый взгляд все выглядит предельно просто

Но существует важное правило соединения двух элементов одной несущей балки: на оголовок сваи в точке соединения несущих балок должны опираться оба соседних бруса, а не один. Для начала приведем пример неправильного соединения

Dimc Пользователь FORUMHOUSE

Площадка опоры балки на оголовок (в месте стыка двух прогонов) должна иметь длину не менее 90 мм. На рисунке балки в месте соединения «зарезаны». У одного «зарезана» верхняя половина, у другого – нижняя. Если брус опирается на оголовок сваи только «зарезанной» частью, то его рабочее сечение следует принимать сечением лишь этой части. Если же брус опирается на оголовок полностью (не менее 90 мм по длине), то все правильно: обвязка будет работать, как цельный брус.

Прогоном в данном случае является несущая балка в обвязке каркасного дома.

Это правило также применимо и к угловым соединениям обвязки. Вот примеры правильных примыканий бруса.

Основные схемы соединения бруса (вид сверху).

Чтобы брус имел достаточную площадь опоры, оголовки свай изначально должны иметь размеры, соответствующие сечению бруса.

Сам собой напрашивается вопрос: как же укладывать брус в месте стыка нескольких балок (например, если на одном оголовке стыкуется сразу три бруса)? Вот, что подсказывает опыт наших пользователей.

Dimc

Примыкания балок можно организовать двумя способами. В первом случае (когда все балки являются несущими), чтобы обеспечить достаточную площадь опоры, необходимо увеличить оголовок. Во втором (когда несущей является только одна балка) – несущую балку ставим на оголовок, а вспомогательную можно прикрепить на подвес – деталь такую (в магазинах крепежа она называется «держателем балки»).

Увеличение опорной площадки выполняется по следующей схеме:

При правильной расстановке свай даже вспомогательные балки будут иметь несколько точек опоры, что сделает конструкцию фундамента достаточно прочной.

Если к проектированию обвязки подойти более рационально, если, там, где это возможно, использовать балки небольшой ширины, то с построением правильных примыканий проблем возникнуть не должно. Вот пример обвязки каркасного дома.

Dimc

Я спроектировал обвязку следующим образом: прогоны (главные несущие балки), отмеченные зелеными стрелками, у меня несущие. Крайние балки состоят из 3 досок 50х200, средняя – из 4 досок 50х200. А балки, отмеченные желтыми стрелками, являются вспомогательными (не несущими) и состоят из 1 доски 50х200. Служат они для повышения общей жесткости конструкции.

Наборные несущие балки (балки из досок) в местах примыканий также должны иметь достаточную площадь опоры. Представляем вашему вниманию примеры правильных соединений наборного бруса на различных участках обвязки.

Перечисленные рекомендации следует соблюдать, хотя бы ради того, чтобы после сборки деревянного каркаса не обнаружить в основании дома следующую картину.

Варианты обвязки

Применение пакета досок

Устройство ростверка из пакета досок имеет свои особенности:

Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором

Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета.
При монтаже важно правильное соблюдение последовательности в расположении элементов

Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков.
Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди.
После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте 6.2.11.1 рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро. Так должно получиться угловое соединение при соблюдении технологии раскладки досок в пакет.

Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников. Общий вид на ростверк из пакета досок
Обратите внимание на узлы соединений.

Рекомендации от профи!
