Как выбрать бытовой пропановый редуктор
Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:
Образец паспорта на газовую плиту
Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

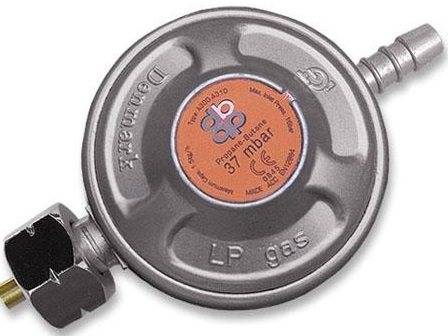

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar
30 mbar, 1.5 кг/ч (kg/h)
Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ
То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ
То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.
0,45 м3 (для пропан — бутана)
1000 Па — 1 кПа — 10 mbar
30 mbar — 0,03 bar
Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.
Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке
Правила установки и эксплуатации газового редуктора
Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.
Подключение через штуцер
Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:
- Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
- Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
- К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
- Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.
Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.
Пример подключения пропанового редуктора в групповой баллонной установке
Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.
Устройство и принцип работы
Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:
- запорная пружина;
- мембрана, реагирующая на давление смеси;
- редуцирующий клапан.
Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

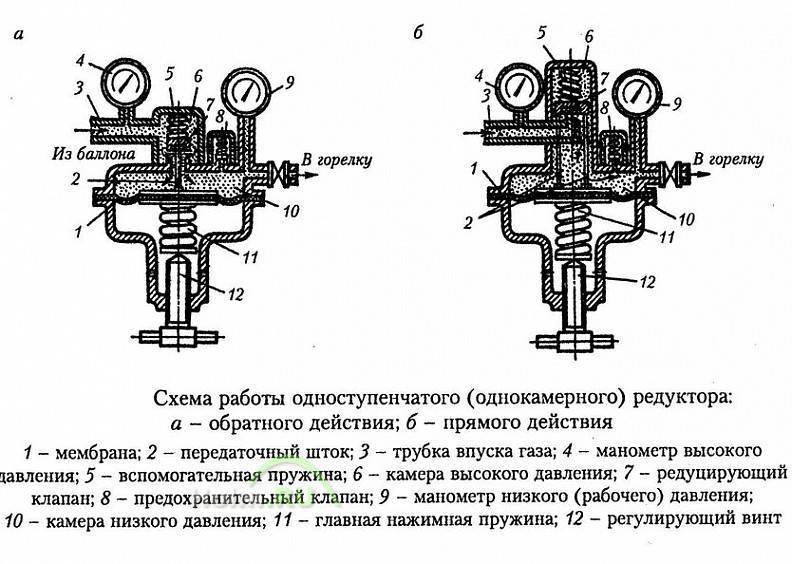

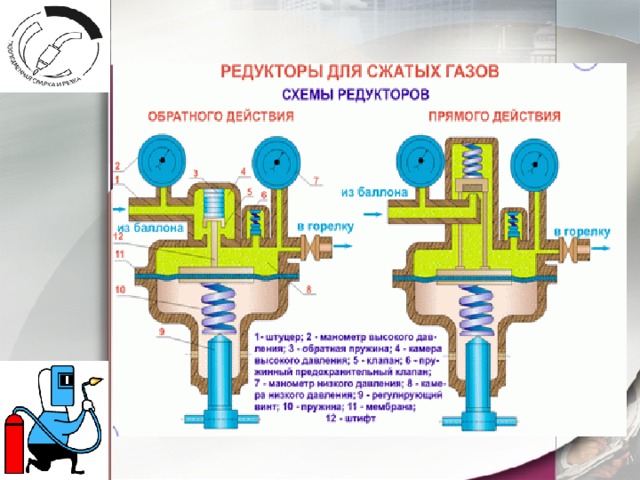

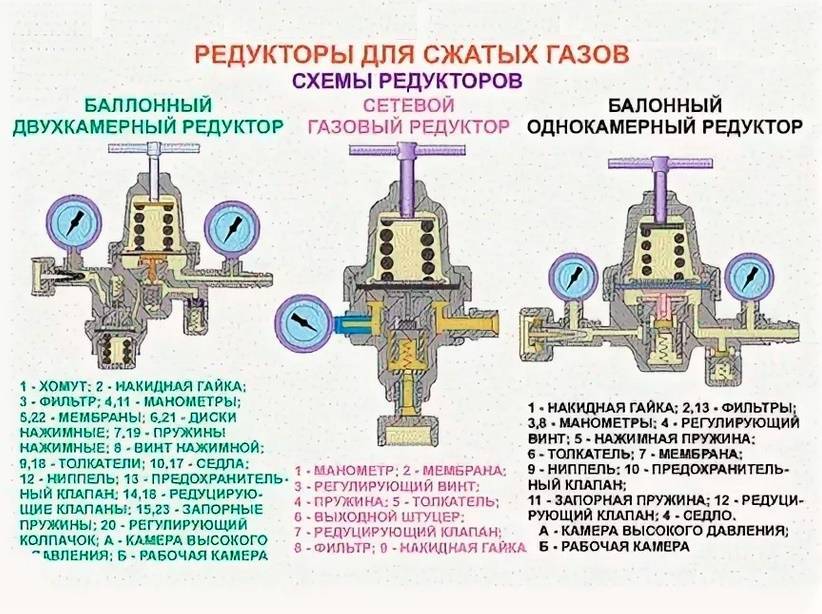

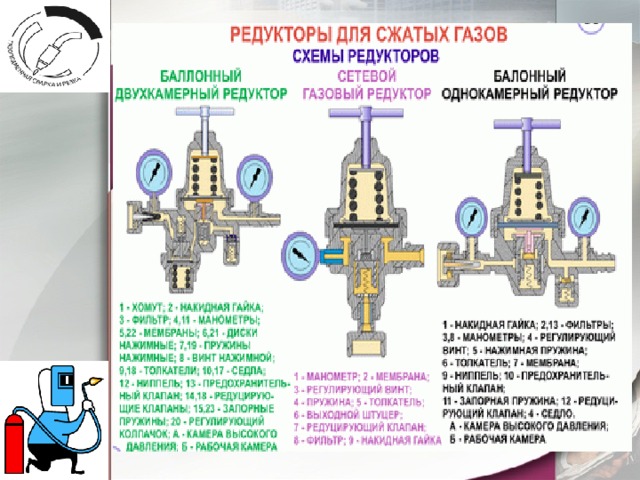

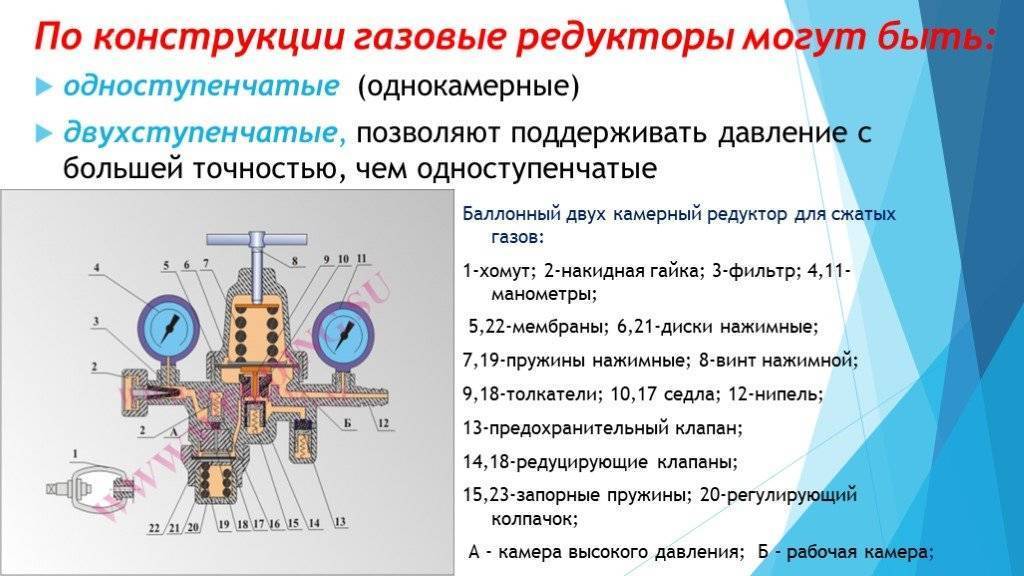

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

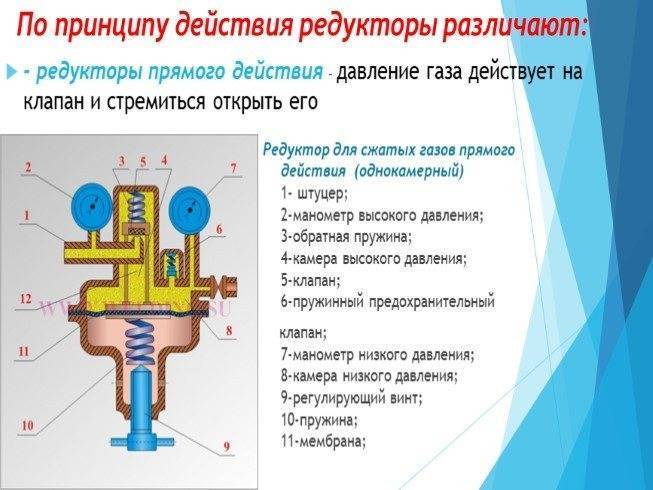

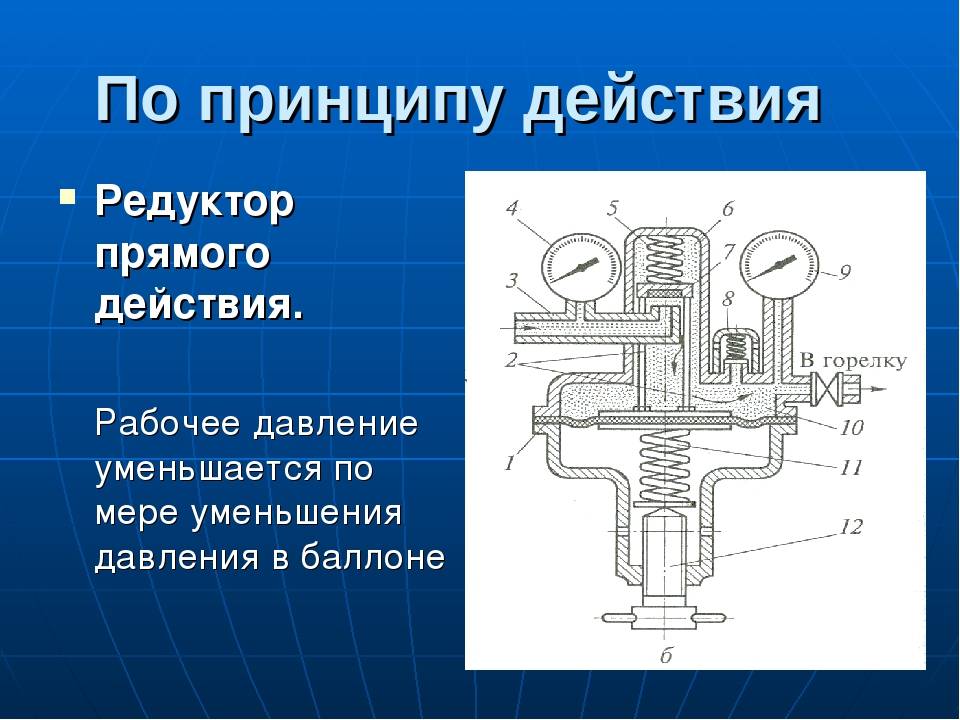

Прямой

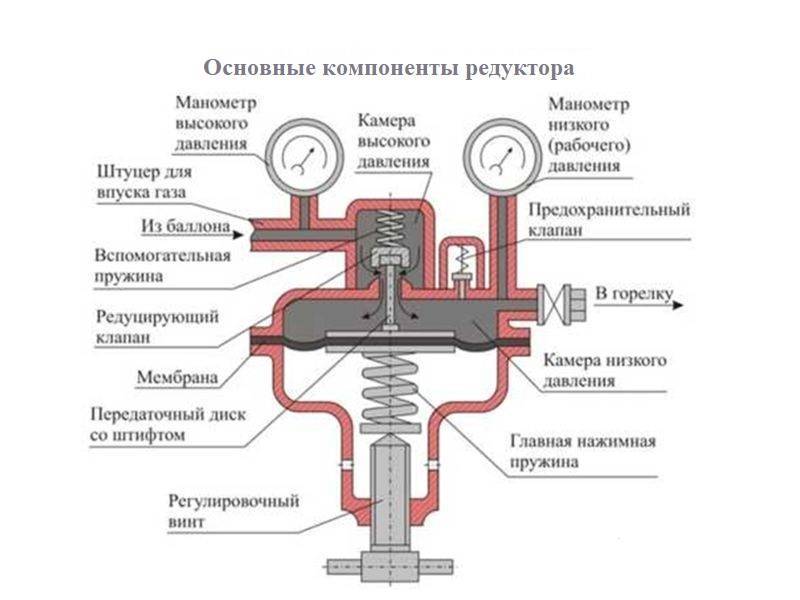

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:
- штуцер, обеспечивающий подачу газовой смеси;
- манометр – указывает на давление в емкости;
- обратная пружина, перекрывающая клапан;
- ячейка для сжиженного газа;
- клапан – от его смещения зависит объем выходящего газа;
- предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
- выходной манометр – указывает на рабочее давление;
- ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
- регулирующий винт – он регламентирует смещение мембраны;
- запорная пружина;
- мембрана – гибкая пластинка, отворяющая клапан;
- штифт между пружиной и клапаном.
Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.
В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.
Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

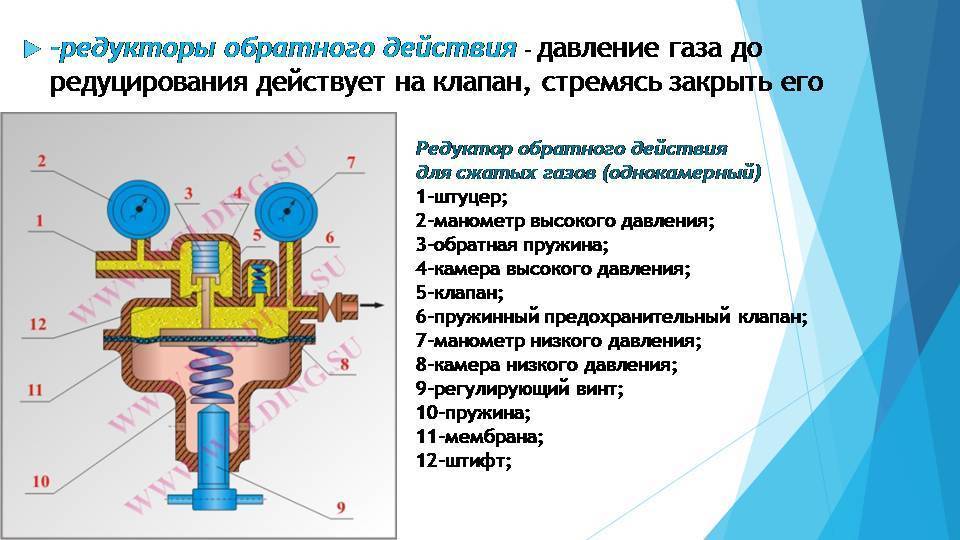

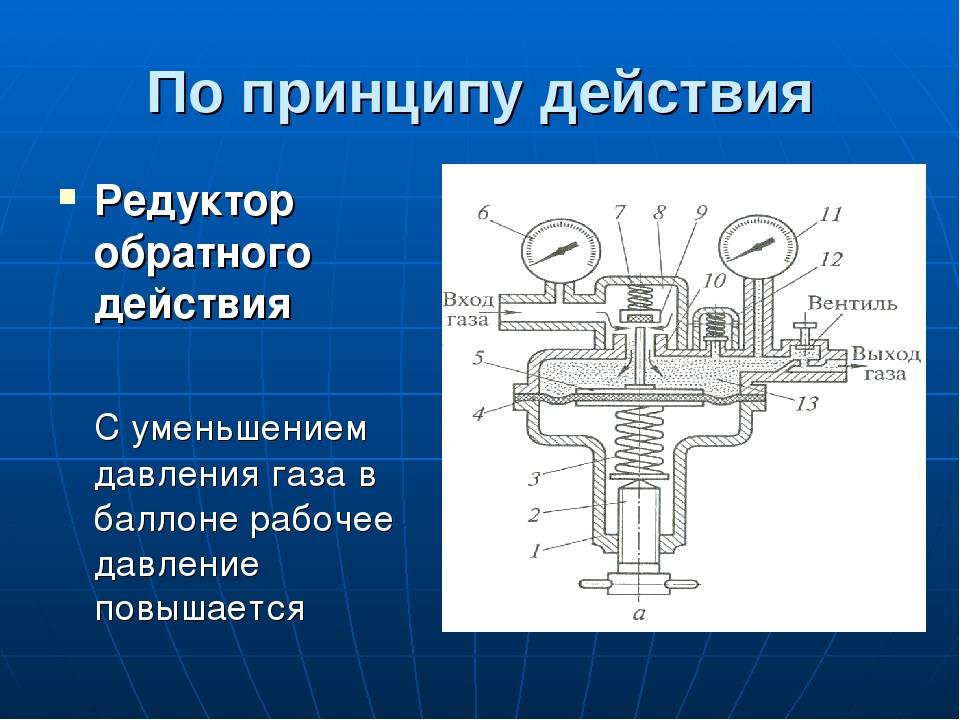

Обратный
Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.
Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.
Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.
Вопрос эксперту
Какой редуктор безопаснее?
Редуктор обратного действия считается более безопасным.

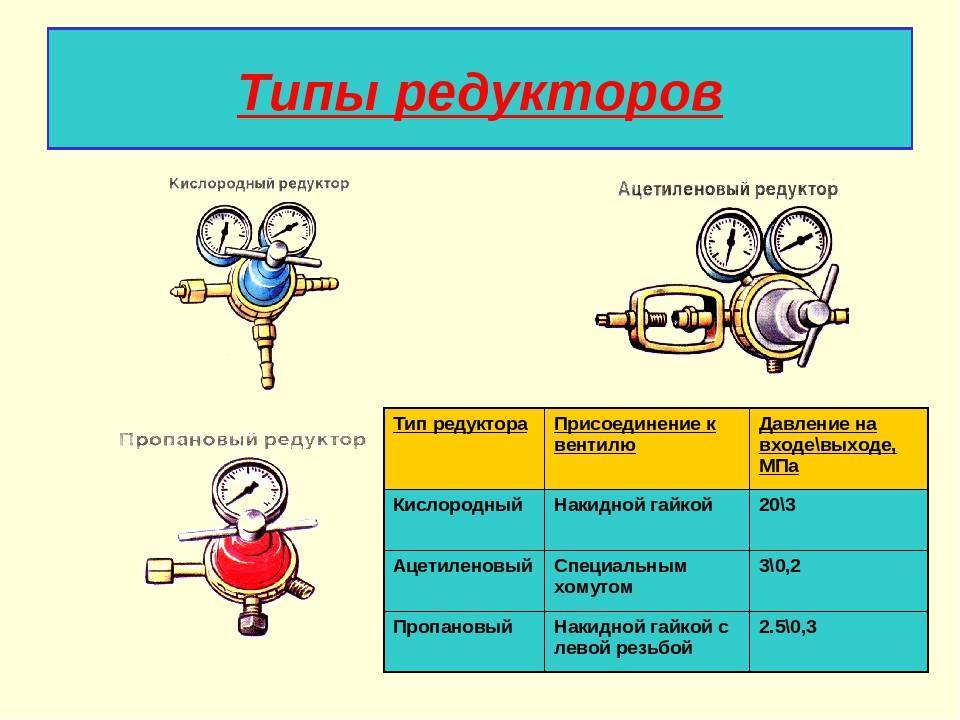

Типы редукторов
Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:
- редукторы для горючих газов – водорода, метана, пропана, смесей;
- для инертных газов – гелия, азота, аргона.
У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.
Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.
Критерии выбора
Чтобы правильно подобрать устройство, необходим оценить несколько параметров.
- Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
- Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
- Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
- Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.
Настройка и ремонт
Настройку и ремонт газового редуктора возможно выполнить своими руками при помощи доступных инструментов и ремкомплекта, но только при условии, что вы точно знаете, что делаете. Недостаточно квалифицированная регулировка и сборка могут повлечь за собой пагубные последствия. Основные признаки ненормальной работы изделия таковы:
- отклонение выходного давления от допустимых пределов;
- утечка газа.
Отклонение давления обычно обусловливается поломкой или смещением пружины либо выходом наружу выполняющего ее функцию компенсирующего газа вследствие разгерметизации части корпуса. Но если неисправность пружины еще подлежит устранению при помощи ремкомплекта, то вариант с газом относится к категории неремонтируемых (меняется полностью устройство).
Утечка газа может быть вызвана повреждением мембраны, разгерметизацией корпуса или неработоспособностью поплавкового клапана. Если последний начинает пропускать газ, это может проявиться и в потребляющем изделии (напр., в газовом водонагревателе). Поскольку давление на выходе редуктора приблизительно сравняется с входным, то при отсутствии расхода (потребляющее устройство временно выключено) утечка будет неизбежна.
Подобная неисправность сложно диагностируется по той причине, что включение потребляющего устройства нормализует ситуацию. Определить ее можно лишь путем измерения давления газа на выходе редуктора при отсутствии потребления (как правило, не должно превышать номинальное более чем на 20 %).
Но стоит отметить, что редукторы бывают разборной и неразборной (герметичные) конструкции. Последние подлежат замене лишь целиком.
Итак, запасшись соответствующим ремкомплектом, изделие нужно сначала разобрать. Визуально осмотрев извлеченные из корпуса пружину и мембрану, следует установить, что из них послужило причиной неисправности. Сломанную пружину требуется заменить новой из состава ремкомплекта.
Если пружина не сломалась, а просто поджалась, потеряв упругость от времени, можно не менять ее, а просто подобрать и подложить со стороны корпуса прокладку необходимой толщины, не закрывая ей имеющегося отверстия.
При разрыве мембраны следует произвести замену, воспользовавшись аналогичной из ремкомплекта, но, как правило, герметичное соединение с обкладывающими ее шайбами выполнить непросто. Поэтому, при неуверенности в своем мастерстве, подумайте о целесообразности приобретения нового редуктора.
Это трубка с небольшим отверстием, с торца которой через каучуковую прокладку поджато коромысло. Существует несколько типичных проблем, касающихся работы клапана:
- нарушен нормальный ход коромысла;
- изношена или повреждена каучуковая прокладка;
- деформирован торец трубки.
Регулировка клапана – процесс несложный. Подвижность коромысла можно восстановить путем обточки или замены его шарниров. Поврежденную прокладку следует срезать и приклеить взамен аналогичную по размерам из состава ремкомплекта. Шероховатость и ровность торца трубки, обеспечивающие плотное прилегание прокладки, достигаются путем его шлифовки.
Если неисправность редуктора заключается в утечке газа вследствие негерметичности мест прилегания мембраны к корпусу, то нарушенная целостность может быть восстановлена при помощи силиконового герметика. При выполнении регулировки или ремонта и по любой другой причине, не связанной изначально с разгерметизацией, не лишним будет также применить герметик в этих местах, что предупредит подобную проблему в дальнейшем.
По завершении ремонтных работ необходимо сразу же проверить герметичность изделия при помощи мыльного раствора. В случае отсутствия пузырей, которые показывают места утечки, следует повторно подвергнуть редуктор этой проверке через один день, затем еще через несколько дней. Впоследствии рекомендуется вести периодический контроль (напр., ежемесячный).
Как и любое другое связанное с газом оборудование, редуктор сослужит хорошую службу при условии правильного выбора модели и принятия простых мер, способствующих безопасной эксплуатации. Периодическое обслуживание и своевременное выявление неисправностей уберегут вас от беды.
Необходимость использования газовых редукторов
Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.
Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.
Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

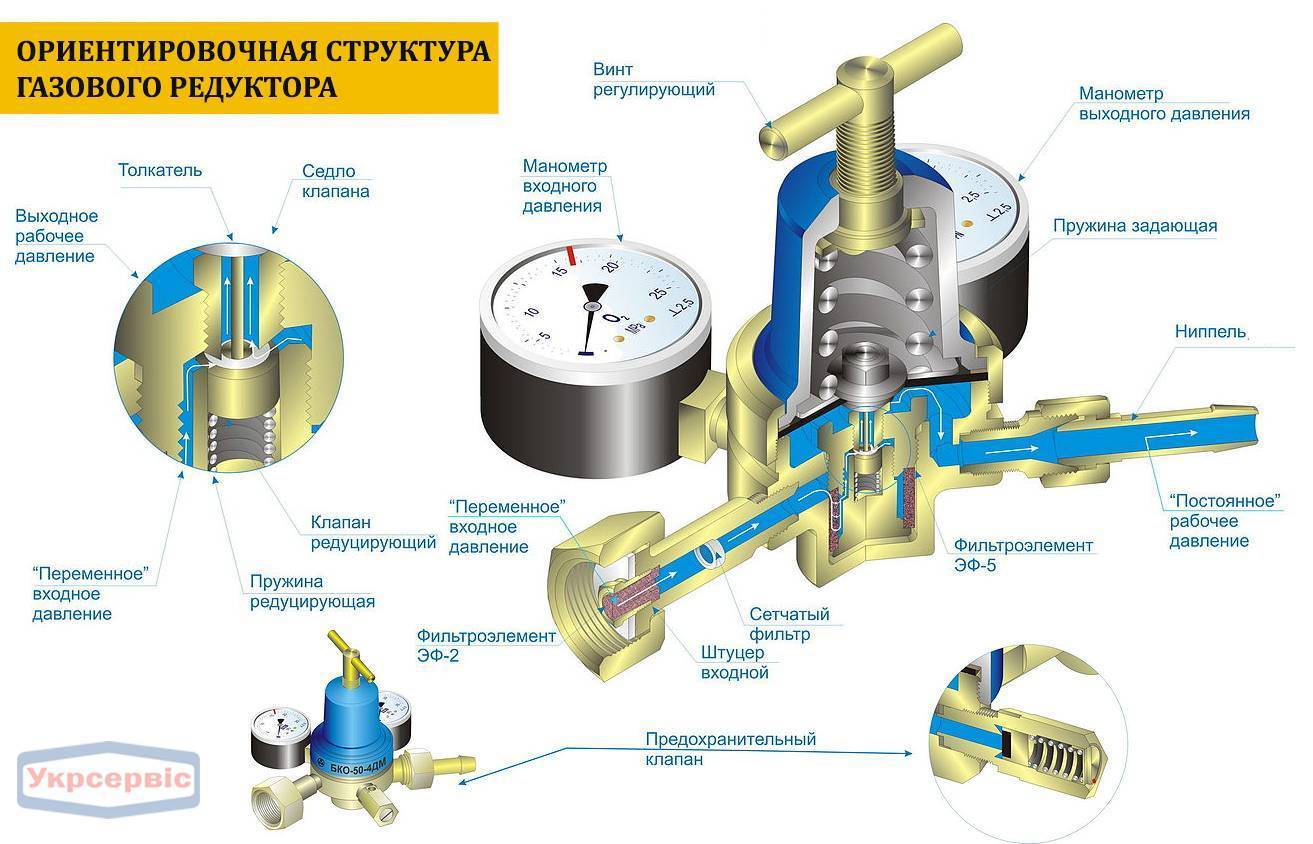

Устройство, принцип работы и виды
Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.
Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.
Детали пропанового устройства:
- металлический или полимерный корпус;
- присоединительный патрубок с накидной гайкой;
- рабочий патрубок с резьбой;
- фильтрующий узел;
- две камеры, между которыми расположена мембрана;
- клапан с седлом на штоке;
- две пружины – задающая и возвратная;
- манометр.

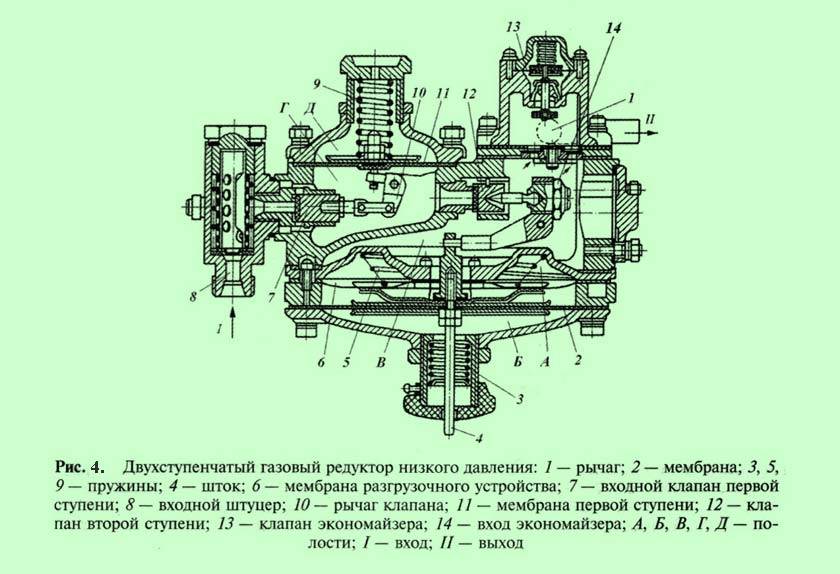

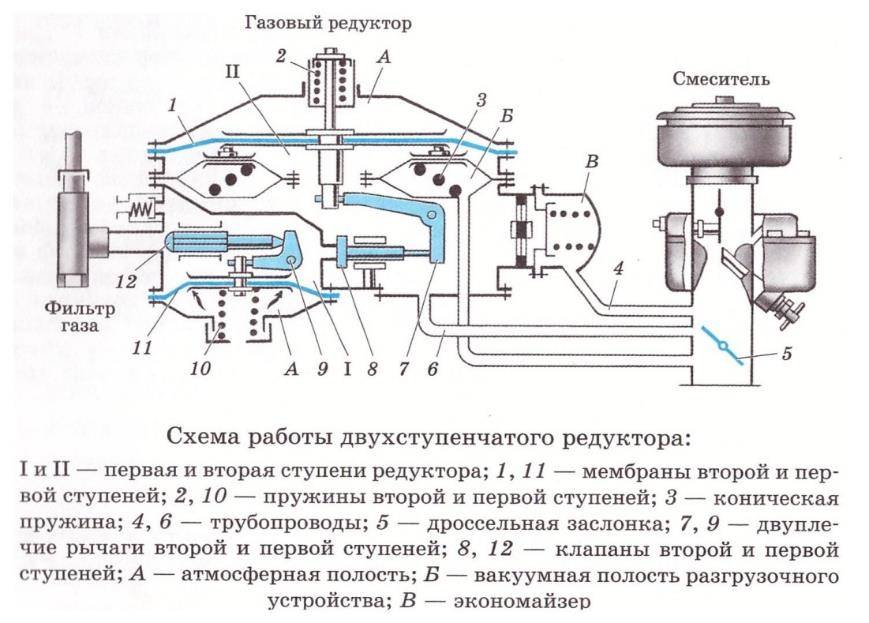

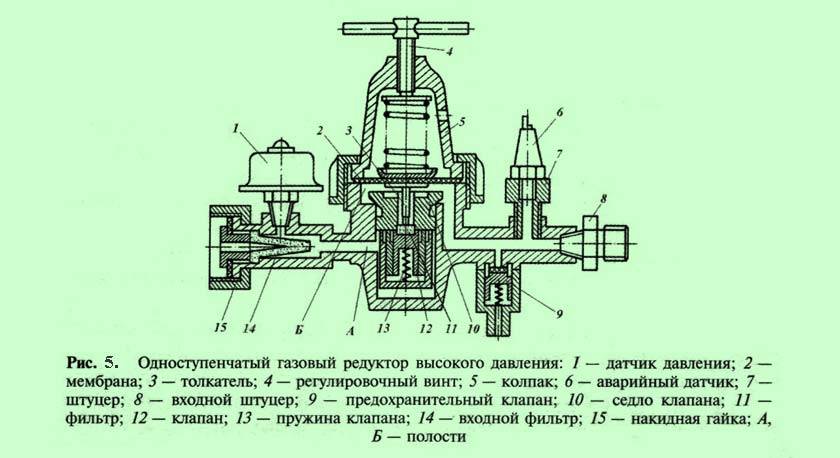

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.
Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

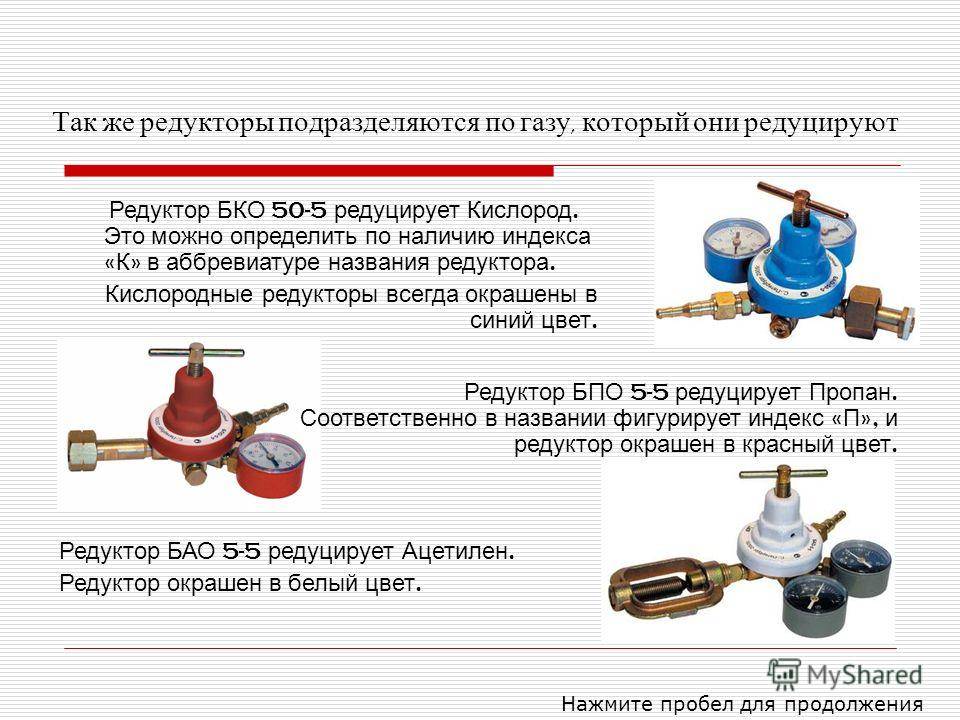

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».
Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.
Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.
Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.
Правила безопасной эксплуатации
Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.
Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.
При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.
Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.
Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.
Нельзя производить следующие действия:
- выполнять сварочные работы вблизи действующего газового оборудования;
- проверять герметичность открытым огнем – зажигалкой или спичкой;
- отогревать замерзшую арматуру открытым огнем;
- устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
- использовать манометры с неподходящими техническими характеристиками;
- применять не прошедшие поверку, неисправные манометы.
Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.
С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.
Пушка
Сегодня многие хозяева для обогрева помещений или маленьких домиков используют тепловую пушку.
Её тоже можно присоединять к баллону. И здесь может образоваться вопрос – а зачем нужен газовый редуктор для тепловой пушки?
Присоединять пушку к баллону несложно. Метод подключения – газовый шланг. Его минимальная длина – 3 м. На редукторе назначается оптимальное давление, обычно это 1,5 МПа.
Ёмкость и пушка соединяются этим шлангом и накидными гайками. Под ними ложатся паронитовые прокладки. Позиция баллона – только вертикальная. Кран открывается только после его установки.
Зачем нужен редуктор ГБО и каковы его виды? Это специальное устройство, преобразующее сжиженную смесь, которая находится под мощным давлением, в парообразную смесь. И эту смесь можно спокойно добавлять в двигатель.
На рынке обычно представлены 1-4 поколения этого редуктора. В каждом процесс идёт со своими особенностями. От уровня настройки и работы прибора зависит стабильная слаженная работа автомобиля. Также это ответ — для чего нужен газовый редуктор на автомобиле?
Редуктор на газовый баллон

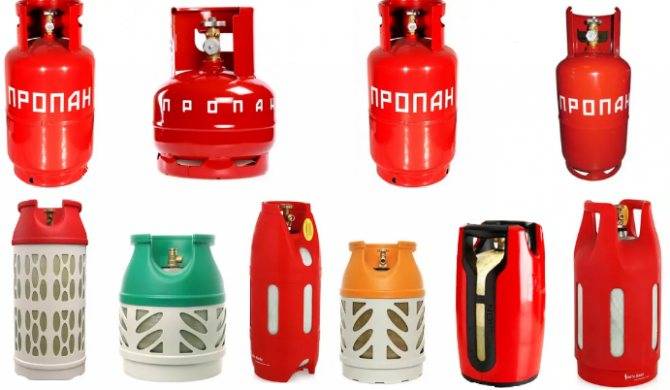

Раз уж мы выбираем редуктор для газового баллона, то считаем необходимым затронуть тему самой емкости. Технологический процесс, и повсеместное внедрение новых инновационных материалов дает свои плоды. На рынке все чаще можно встретить новые композитные баллоны, пришедшие на смену старого поколения. Современные модели, в отличии от устаревших предшественников имеют меньший вес и предлагают больший уровень безопасности. Новейшие технологии изготовления проходят многоуровневую проверку, на полигонах композитный баллон подвергают взрыву, но даже после таких испытаний вы не найдете мелких осколков.
Композитные баллоны не подвержены внутренней коррозии, легкие, удобные. Тем не менее, самостоятельно они не умеют осуществлять равномерную подачу газа. Заправленный баллон, конечно выдает более мощное давление, чем опустошенный на половину. Газовый регулятор придет на помощь, его задача отрегулировать давление на выходе из композитного баллона и поддерживать его на необходимом уровне в течении всего срока пользования.
Хорошую совместную работу с композитными баллонами, показывают газовые редукционники, прошедшие европейскую сертификацию. Выделим один из таких приборов: бытовой газовый редуктор A300i-A310i IGT. К положительным моментам следует отнести следующие характеристики изделия:
- наличие гайки, которую можно закрутить рукой;
- увеличенный до 10 лет срок службы регулирующей мембраны;
- конструкция обеспечивает максимальную герметизацию соединительных элементов;
- газовый шланг на штуцере без резьбы зажимается хомутом.
Несмотря на то, что значение прибора трудно переоценить в создании условий безопасной эксплуатации плиты или другого прибора, бытовые редукторы для газовых баллонов как правило, продаются по приемлемой стоимости. При том,что цена редко превышает 300 -400 рублей, эти приборы способны уберечь от опасных ситуаций не только ваши жилища, но и жизнь.
Выбор газового редукционного аппарата, процесс не сложный, но следует знать и учитывать такие детали как:
- Наименование проходящего сквозь прибор газа;
- Характеристики баллона;
- Размеры, тип гибкой газовой подводки;
- Требуемый расход и давление на выходе;
- Способ подсоединения.
Как разобрать устройство — пошаговые действия
Многие владельцы РДВ сталкиваются со сложностью при ремонте или техническом обслуживании. Разобрать и собрать редуктор можно своими руками, большинство приборов имеют простой внутренний механизм и поставляются с понятной инструкцией.
Чаще всего редукторы разбирают для снижения или повышения пропускной способности и очистки от скопившегося мусора.
Инструменты
Для разборки и очистки редуктора водяного давления необходим гаечный ключ или набор отверток. Выбор инструмента зависит от типа и модели прибора. Практически все устройства регулируются вручную, разбираются редукторы обычной широкой отверткой.
Процесс разбора
При разборе важно запоминать порядок внутренних частей, особенно если это поршневой или электронный редуктор. Сам процесс разбора состоит из нескольких шагов:
Сам процесс разбора состоит из нескольких шагов:
с помощью отвертки отвинтить крышку корпуса;
- разобрать внутреннее соединение, состоящее из штока и поршней;
- удалить уплотнительное кольцо и внутреннюю пружину;
- очистить и смазать корпус и его внутренние элементы;
- заменить уплотнительный материал.
Газовый редуктор ГБО
Рассматривая вопрос о том, как функционирует газовый редуктор ГБО, каковы его особенности и как он влияет на общую работу газобаллонного оборудования автолюбители сталкиваются с недостаточностью информации относительно составляющих газового оборудования. В данной статье приведён краткий анализ устройства и базовых принципов его работы, а также классификация редукторов различных поколений
Работа редуктора в разных поколениях газового оборудования
При детальном рассмотрении принципов работы ГБО у многих возникает вопрос о том, как сжиженный газ (метан либо пропан), находящийся под высоким давлением, превращается в парообразную газовоздушную смесь, которую можно впрыскивать в двигатель. В разных поколениях ГБО процесс может быть организован совершенно по разному.
Так, в наиболее инновационных инжекторных системах 5 и 6 поколения данный вопрос не актуален, так как прямоточный впрыск происходит с жидкой фазы. Однако основная масса представленных на рынке ГБО относятся к 1-4 поколению, и для преобразования газа в топливо в таких системах используется редуктор.
От его регулировки и качества работы напрямую зависит нормальное функционирование транспортного средства.

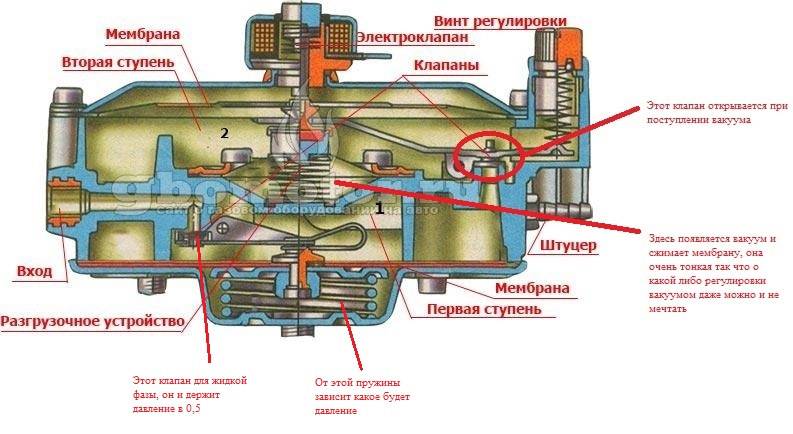

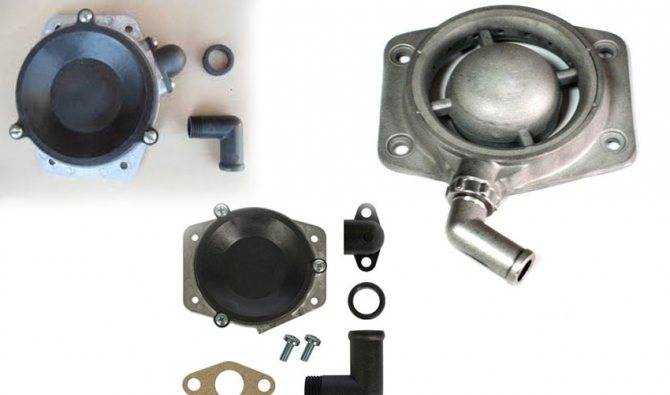

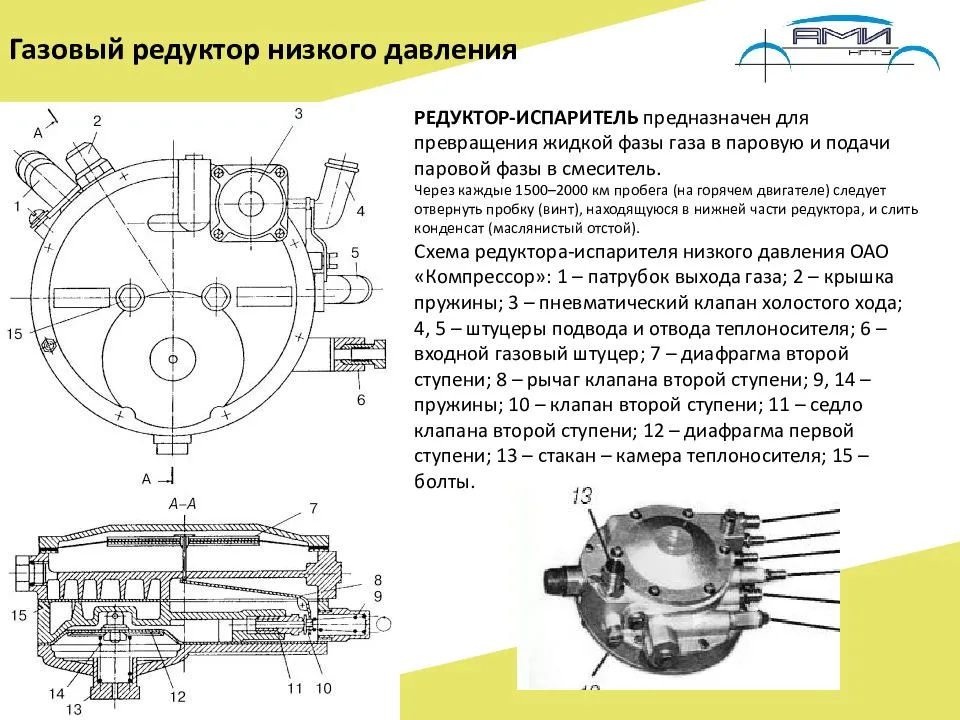

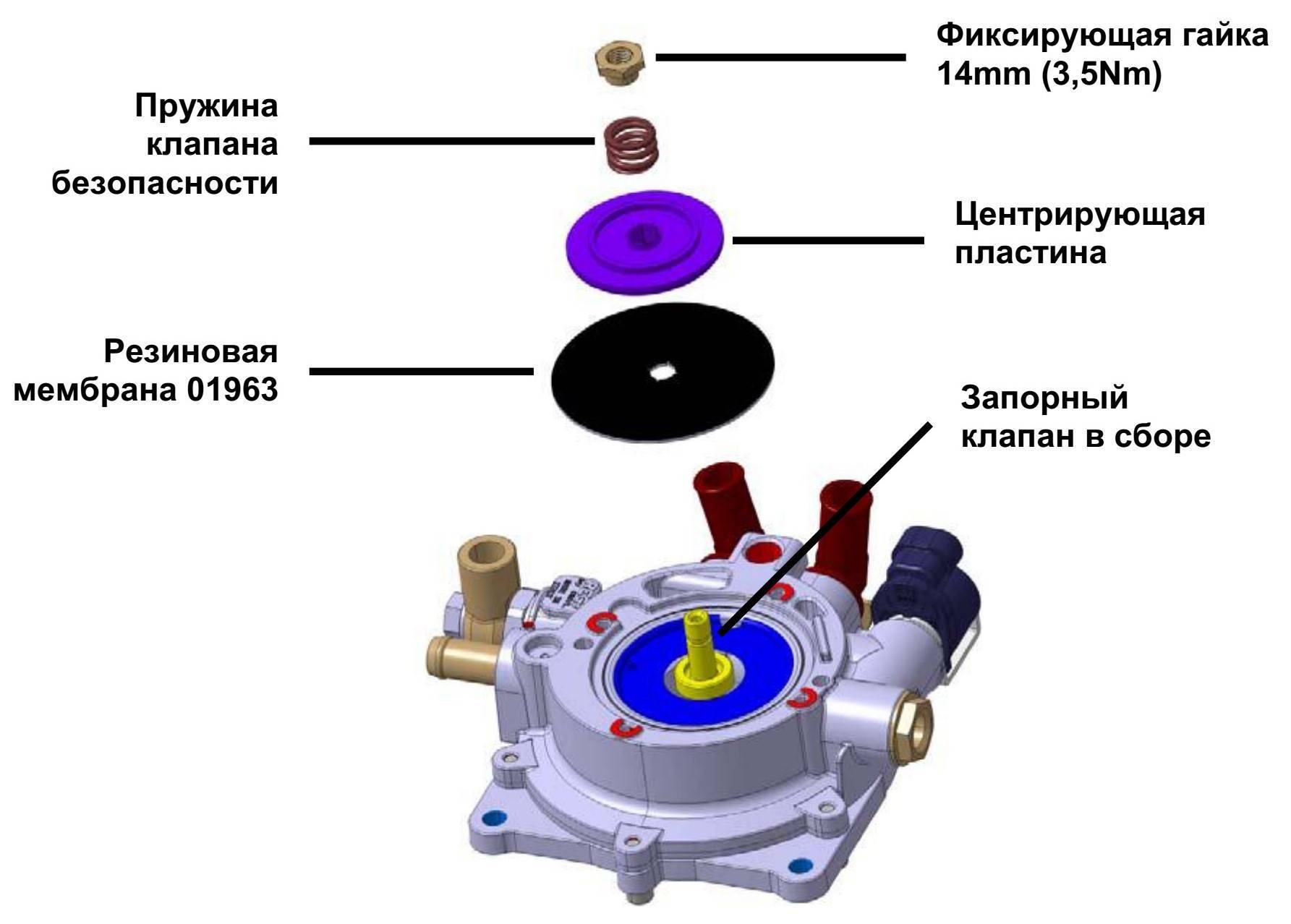

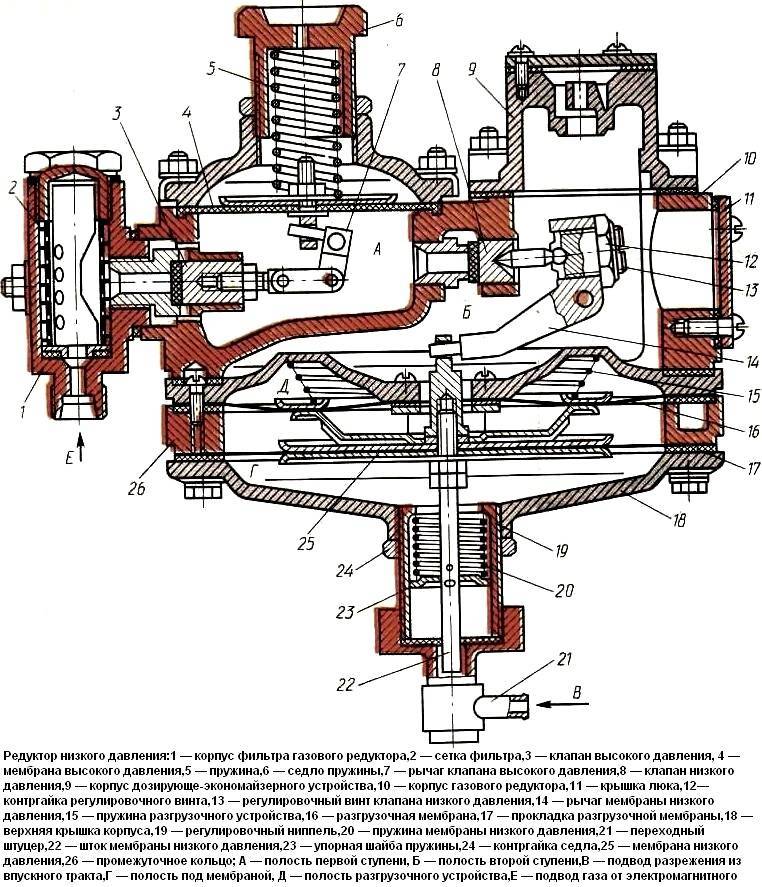

Устройство и ключевой принцип работы газового редуктора
Газовый редуктор – механизм, который состоит из ряда последовательно соединённых камер, разделённых клапанами. Главным является разгрузочный клапан на выпуске, также играющий роль своего рода дозатора впрыска. Данный клапан может быть как электромагнитным, так и механическим, а также иметь дополнительную защиту против возможного хлопка.
Для правильной регулировки редуктора ГБО, в случае неисправности, необходимо и наличие ремкомплекта, куда входят уплотнители, прокладки и быстроизнашиваемые кольца из резины. В редукторе, вне зависимости от поколения, всегда есть испарительный элемент и канал холостого хода.
Принцип работы
Проходящий по магистрали сжиженный пропан либо метан попадает в первую ступень редуктора и испаряются с расширением, одновременно снижая давление в системе. В зависимости от того, к какому типу принадлежит редуктор, от поколения и фирмы-изготовителя, возможно наличие одной либо нескольких ступеней.

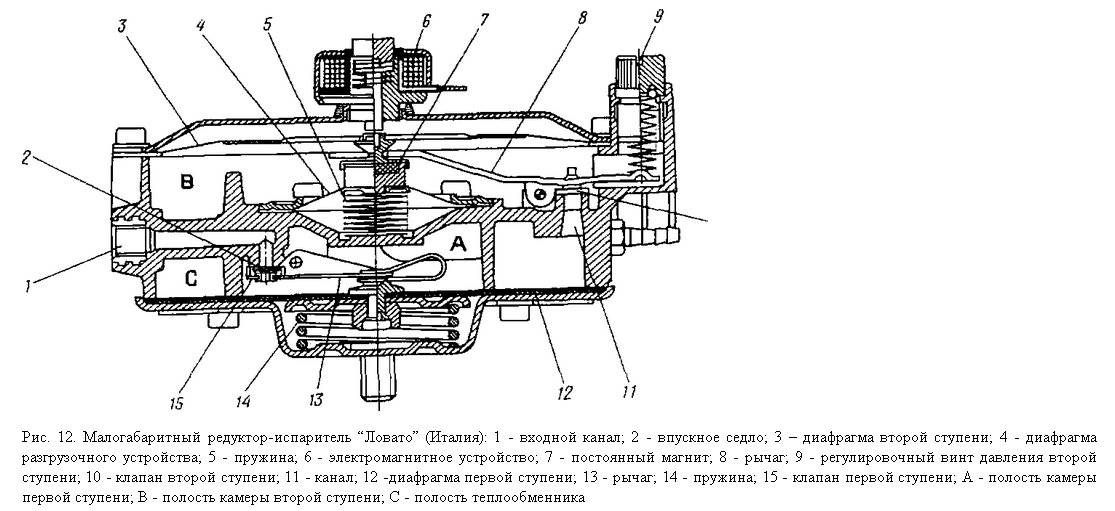

В качестве примеров можно привести газовый редуктор ГБО Лавато или редукторы ГБО Томасетто, ориентированные на карбюраторные автомобили с двухступенчатой системой испарения, и одновременно отличающиеся умеренной ценой, простотой в дальнейшем обслуживании и наличием ремкомплектов по доступным ценам.
Выпускной клапан пропускает готовый к работе газ по специальной магистрали в коллектор, далее газ смешивается с воздухом до определённой пропорции и поступает в двигатель.
В ходе испарения газ расширяется, если пропан сжат до 16 атмосфер, а метан – до 200, то давление спускается до 1,8 атмосфер. Такого рода процесс, согласно термодинамике, происходит с быстрым поглощением тепла и энергии из внешней среды.
Функционально редуктор мало отличим от стандартного рефрижератора, и поэтому газовый редуктор замерзает во время работы.
Механизм может замерзнуть до такой стадии, что начинает покрываться льдом или инеем и становится непригодным для дальнейшей эксплуатации, так как из-за раздутого клапана установка пропускает сжиженный газ дальше (в этом случае понадобится ремкомплект и новая регулировка редуктора ГБО).
Для профилактики такого явления прибор подключается к системе охлаждения и устанавливается поближе к обогревательным элементам автомобиля. Температура редуктора ГБО – важнейший показатель, именно из-за особенности работы редуктора в холодную погоду невозможно запустить двигатель на газу, вначале необходим прогрев на бензине, и уже потом – переход на метан или пропан.
У каждого редуктора своя производительность, и при неправильном выборе подача газа может оказаться недостаточной, редуктор станет работать интенсивнее и больше остывать. В конечном итоге это может привести к остановке газовой установки и необходимости последующего ремонта.
Классификация различных видов газовых редукторов
Комплектация устройства может варьироваться в зависимости от поколения. Также разнятся методы запирания разгрузочной камеры и способы регулировки. В более ранних поколениях был вакуумный механический редуктор, мембрана реагировала на показатель разрежения во впускном коллекторе, к которому шла дополнительная трубка.
При запуске двигателя карбюратор начинал всасывать топливо, падающее давление открывало потоку газа вакуумный клапан. Если мотор останавливается, то давление приходит в норму и блокирует проходящий пропан. Для регулировки редуктора ГБО достаточно вращения винта дозатора подачи газа (винт жадности).
Установка ГБО 2 своими руками
Система газобаллонного оборудования второго поколения довольно проста в монтаже, если понимать основные принципы ее работы.
Пошаговое руководство установки ГБО 2 поколения включает следующие шаги:

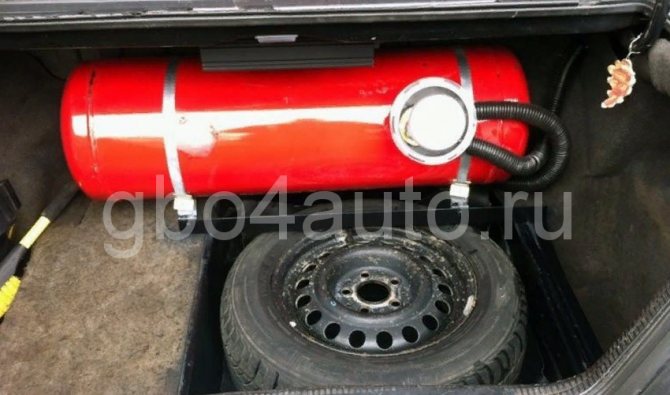

Установка газового баллона и мультиклапана
Этот процесс одинаков что для первого, что для четвертого поколений. Первое с чем Вам потребуется определиться, так это с тем, баллон какой формы Вам нужен, а также с местом установки. Пошаговая инструкция по установке баллона на классику, а также в багажник вместо запаски находиться тут.
Установка ВЗУ
Как и в предыдущем пункте следует определиться с местом размещения выносного заправочного устройства. Обычно его крепят под бампером автомобиля, т.к. это наименее трудозатратный вариант.
Самые первые установщики не заморачивались с размещением ВЗУ и монтировали его прямо в багажнике авто рядом с баллоном. Это еще проще. Но при таком способе монтажа для заправки баллона прийдется открывать багажник.
В более дорогих и современных авто ВЗУ можно разместить в лючке бензобака. В этом случае эстетический вид автомобиля не пострадает, но с собой нужно возить специальный переходник для пистолета. И при заправке давать его работнику АГЗС.
Прокладка газовой магистрали
Следующим этапом следует проложить газовую магистраль от баллона ГБО до моторного отсека. Прокладку осуществляют под днищем автомобиля, располагая трубопровод так, чтобы минимизировать риск его повреждения. Некоторые установщики советуют расположить газовую магистраль рядом с бензиновой. В целях безопасности мы бы советовали все же разнести эти магистрали.
О том, какие материалы используются для магистралей читайте здесь.
Установка смесителя
Следующим шагом необходимо выбрать смеситель, который будет установлен между впускным коллектором автомобиля и карбюратором. Следует обязательно добиться герметичности подключения и предотвратить возможный подсос воздуха в местах соединения.
Установка электромагнитных клапанов
Следующим шагом необходимо установить бензиновый и газовый электромагнитный клапан
Следует обратить внимание, на то, что электромагнитные газовые клапаны есть нескольких видов. Оптимальным вариантом будет выбор клапана с фильтром грубой очистки

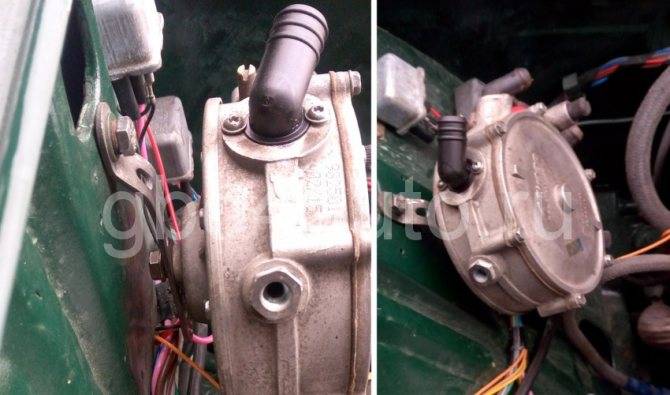

Установка редуктора
Монтаж редуктора процедура не сложная, но выполнить ее нужно правильно, иначе вся система будет работать нестабильно. О том, как правильно установить редуктор на классику читайте в этой статье.
Подключение и герметизация
Далее все узлы системы соединяют и хорошо герметизируют. На данном этапе выявить утечку невозможно, т.к. в системе еще нет давления газа. После заправки же (первая заправка не должна превышать 5 литров газа), необходимо тщательно проверить все соединения с использоанием мыльной смеси. В случае обнаружения утечки место соединения следует загерметизировать. Если не разбирая это сделать не удается соединение нужно «перепаковать».
