Смотровая яма из бетона и других материалов
Заливка смотровой ямы бетоном
Постройка начинается с заливки пола. Предварительно его нужно засыпать щебнем, после чего смоченным песком. Общая толщина подсыпки должна составлять около 20 см, причём песок необходимо тщательно утрамбовать.
Гидроизоляцию смотровой ямы лучше всего сделать сразу, до заливки пола, чтобы она защищала весь «бетонный короб». Для этого её укладывают по всему объёму котлована и фиксируют наверху – для чего материал (полиэтилен, рубероид или более «прогрессивное» покрытие) приобретают и укладывают с запасом – чтобы иметь возможность прижать его сверху по периметру ямы.
Далее следует сделать армирование пола смотровой ямы, либо использовав готовую арматурную сетку, либо связав её самостоятельно. Арматуру нужно положить на подставки 5-8 см толщиной – иначе, после заливки, она окажется лежащей на подсыпке и не будет играть своей укрепляющей роли. Заливку следует осуществлять также таким образом, чтобы слой бетона полностью закрыл арматуру.
Бетон легко разравнивается инструментом, представляющим доску, закрепленную под углом на черенке.
Перед началом последующих работ бетонный пол должен «выстоятся», то есть полностью просохнуть. При условии, что работы производятся в летнее время, на это уйдёт около 5-7 дней. В жаркую погоду лучше всего укрыть его плотной синтетической тканью и периодически поливать первые дня два – так вы сможете избежать образования микротрещин и добьётесь максимальной прочности стяжки.
Преимущества использования проникающей гидроизоляции
Если стены ямы гаража подвергаются воздействию влаги, необходимо рассмотреть возможность применения составов глубокого проникновения. Положительные качества:
- отсутствие токсичных соединений;
- эффективность: при нанесении вещества свойства бетона меняются;
- неподверженность влиянию предельных температур;
- после обработки проникающим составом конструкция приобретает способность противостоять воздействию влаги, проникающей по напорному и безнапорному методу;
- глубина обработки небольшая, но вещество имеет свойство распространяться дальше;
- метод является универсальным — подходит для применения в различных условиях (отделка новых и старых построек).
Дополнительно могут использоваться инъекционные составы на основе полиуретанов. Их применяют на участках, где появились существенные трещины (инъекция выполняется сразу).
Смотровая яма из блоков. Когда и как планировать постройку смотровой ямы?
Общие рекомендации по планированию
Оптимальным вариантом будет постройка ямы до начала возведения стен гаража, на распланированном для него месте, параллельно с созданием фундамента и пола. Понятно, что в уже готовом строении можно столкнуться с рядом ограничений, которые значительно усложняют работу.

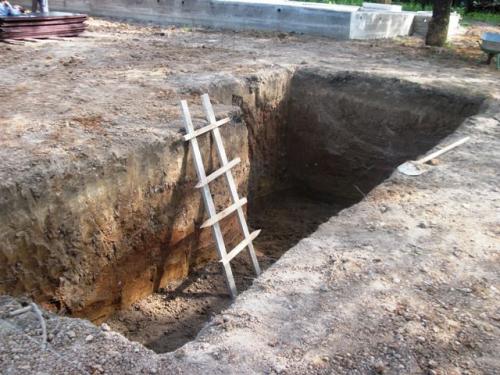

Отрывать котлован для ямы удобнее всего еще на стадии подготовительных работ, до заливки пола и возведения стен
Например, тот же котлован, устраиваемый на открытом пространстве, может быть вырыт быстро и аккуратно с помощью специальной техники. В готовом же гараже его придется копать исключительно вручную, а эта работа достаточно трудоемка, так как придется не только разрыхлить, но и извлекать несколько кубов грунта с достаточно большой глубины, а затем еще организовывать его вынос из гаража и дальнейший вывоз с территории.
При планировании выкапывания котлована рекомендовано заранее получить информацию о расположении грунтовых вод на участке строительства, чтобы обезопасить постройку от их проникновения внутрь ямы, иначе она станет непригодна для выполнения работ, а со временем начнется ее обрушение. В этом случае придется «спасать» гараж, привозить грунт и закапывать яму. Поэтому лучше всего все нюансы ее обустройства продумать заранее и получить всю необходимую для этого информацию, иначе работы могут быть проделаны напрасно.
Материалы для сооружения ямы
Для постройки смотровой ямы потребуется достаточно много различных материалов, которые нужно приобретать с небольшим запасом. Обычно профессиональные строители советуют увеличивать их количество на 10÷15%.
Итак, для создания полноценной смотровой ямы могут понадобиться следующие материалы:
- Песок, гравий или щебень. Песок и гравий необходимы для кладочного или заливного раствора, а для обустройства подушки на дне ямы кроме этих материалов потребуется щебень. Для замешивания всех типов растворов требуется цемент.
- Брус сечением в 30×30 или 40×40 мм, доски 25 мм или фанера толщиной в 10÷15 мм – для изготовления опалубки, и хорошо обработанные доски толщиной в 40÷45 мм – для крышки ямы.
- Арматурный прут диаметром 6÷8 мм для вязки армирующей решетки при укреплении стен и пола.
- Гидроизоляционные материалы – плотная полиэтиленовая пленка, рубероид и мастика. Для гидроизоляции могут быть использованы и более современные материалы, но они имеют более высокую цену.
- Металлический уголок размером 50×50 мм для закрепления периметра ямы на уровне пола. Часто из уголка делают еще и колесоотбойник.
- Стальная проволока сечения 1,5÷2 мм — для скрутки арматурной решетки.
- Пластиковые трубы диаметром 100 мм – для обустройства вентиляционной системы ямы.
- Кирпич или пеноблоки, если из них планируется возводить стены ямы.
Зачем нужна смотровая яма
Чтобы выполнять в гараже ремонтные работы, необходим не только инструмент, но и доступ ко всем узлам автомобиля. Без ямы невозможно добраться до ходовой части, отремонтировать элементы внизу или на днище машины. Она выполняет такие функции:
- Контроль состояния нижней части машины. Нужно просто взять фонарик – можно досконально проверить состояние днища, элементов тормозной системы, поддона и узлов, располагающихся снизу. Можно обнаружить течи технических жидкостей, если есть проблемы.

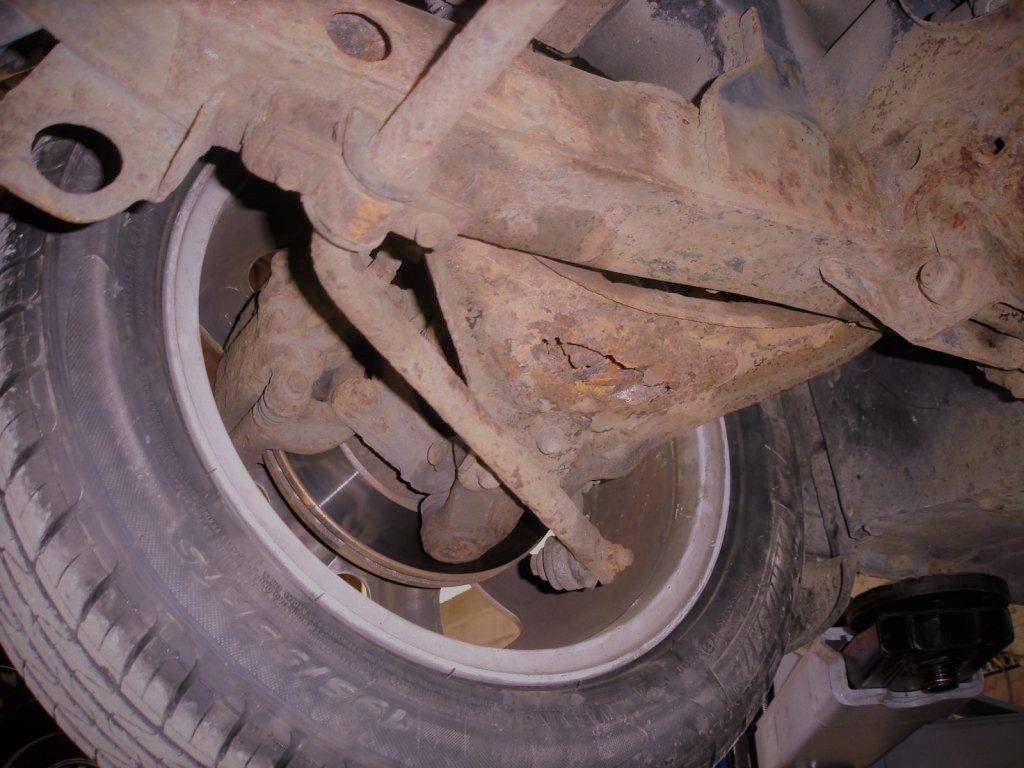

- Диагностика подвески. Из ямы проверить это несложно. Во-первых, можно визуально оценить состояние резиновых уплотнителей, соединений. Во-вторых, потрясти детали, люфт сразу будет виден при его наличии.
- Ремонт автомобиля. Даже при работе с двигателем многие узлы гораздо удобнее снимать и ставить снизу. Работы очень сильно упрощаются и ускоряются.
- Замена выхлопной системы. Эту работу вообще невозможно сделать без ямы, так как элементы тяжелые, чаще всего соединения откручиваются плохо. Кроме того, снизу можно обнаружить повреждения в глушителе на ранних этапах и заделать их.
- Сварочные работы. Если нужно заделать дырки в днище, то сделать это можно только из ямы. Также можно проводить антикоррозионную обработку, чтобы защитить поверхность от ржавчины.
Важно!Яма должна быть удобной, чтобы из нее можно было нормально проводить ремонтные работы. Если в ней мало места, то процесс сильно усложнится.. Из ямы можно проводить любые ремонтные работы

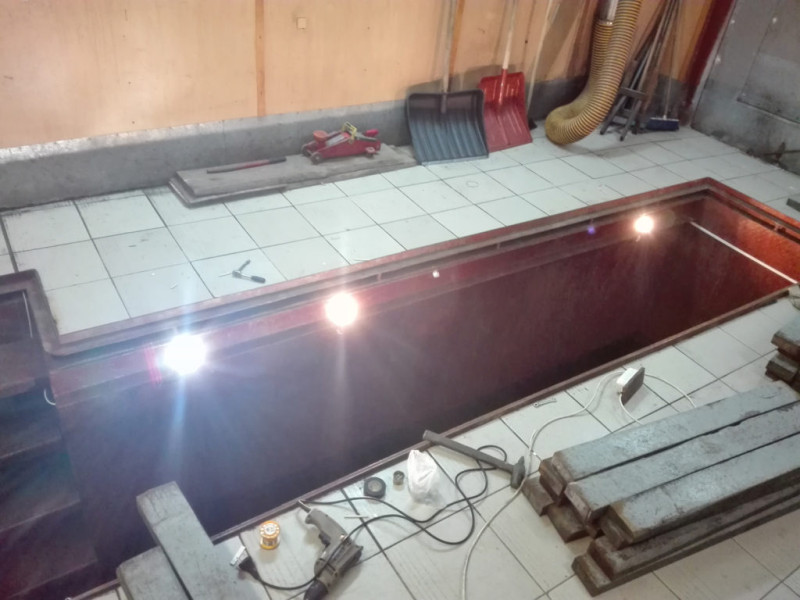

Но, чтобы было удобно, рекомендуется предусмотреть освещение внутри или хотя бы розетку. Тогда не придется постоянно таскать переноску с удлинителем
Из ямы можно проводить любые ремонтные работы. Но, чтобы было удобно, рекомендуется предусмотреть освещение внутри или хотя бы розетку. Тогда не придется постоянно таскать переноску с удлинителем.
Размеры смотровой ямы в гараже
Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:
- Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
- Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
- Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.
Смотровая яма в разрезе
Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.
Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.
Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.
На этом параметры все
Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)
Стены смотровой ямы из бетона
Менее трудоемким вариантом считается создание своими руками стен смотровой ямы в гараже из кирпича, но выгоднее все-таки для стен отдать предпочтение монолитному железобетону.
По затратам на материалы, в частности, когда бетон изготавливается самостоятельно, второй вариант получается даже дешевле. Конечно, в этом случае увеличивается трудоемкость, но конструкция будет намного надежнее и прочнее, так как установка и крепление закладных деталей получается более качественно.

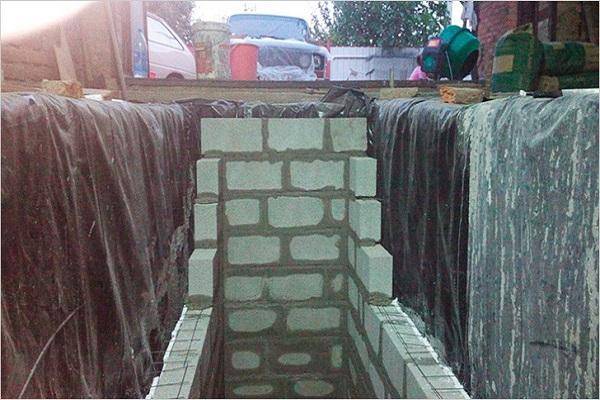

Перед заливкой стен бетонной смесью создается опалубка, материалом которой могут служить листы строительной влагостойкой фанеры ОСП толщиной 16 мм, так как они не деформируются и не дают просачиваться бетонному раствору.
Деревянная конструкция опалубки крепится распорками, плиты скрепляются посредством саморезов и досок, а зазоры между ними создаются как можно меньше
Размер стен смотровой ямы в гараже из железобетона обычно составляет не менее 15 см, что принимается во внимание при размещении опалубки
При монтаже опалубки сначала устанавливается наружная ее часть и сразу же предусматриваются места для расположения ниш и канала вентиляции, а в последнем ярусе устанавливаются под углом обрезки пластиковых канализационных труб для последующего монтажа светильников.
Если стенки котлована относительно ровные, то можно использовать вариант односторонней опалубки, в которой роль внешней стены принадлежит гидро изоляционному материалу.
Внутри опалубки, как и при заливке пола, устанавливается арматурный каркас на расстоянии не менее 3 см от внутренней плоскости стены, который монтируется не сразу, а ярусами, чтобы не создавать дополнительных проблем при укладке бетонного раствора слоями по 15-20 см с обязательным уплотнением.
После монтажа опалубки смотровой ямы из поля зрения не упускается подготовка для заливки бетоном пола гаража, чтобы создать единый монолит стен смотровой ямы со стяжкой пола бокса. На этой стадии не лишним предусмотреть закладку металлического гофрированного рукава с кабелем для подведения освещения.
Бетонную смесь для стен готовится из 360 кг цемента, 670 кг песка и 0,68 кубометра щебня фракции 20 мм, в которую добавляется 210 л воды или используется бетон марки М250. Заливку бетонным составом стен конструкции желательно осуществить за один раз, после чего через пару-тройку дней, когда бетон застынет, снимается опалубка.
Обратная засыпка стен сооружения грунтом выполняется неделю спустя после их заливки посредством жирной глины или суглинком слоями по 15-20 см, которые тщательно трамбуются.
Иногда такая операция отводится песку со щебнем, проливаемых водой, но такой вариант существенно дороже и для легкового автомобиля далеко не всегда оправдывается.
Необходимые материалы
Если действовать по ГОСТу, то вам потребуются:
- Обмазочная гидроизоляция (используется по 2-3 кг/м2);
- Пенетрон (используется по 0.8 кг/м2, если создают 2 слоя) — он способен полностью предотвратить проникновение влаги через бетонную стяжку;
- Кальматрон (используется по 1.6-3.2 кг/м2) — необходим для защиты бетонных и кирпичных построек от влаги. Им допустимо покрывать как сухие, так и влажные поверхности. Застывает этот материал за 20 минут, им затирают стену в 3 слоя;
- Лахта (используется по 1.7 кг/м2) для защиты ЖБ, бетонных и кирпичных гаражей. Состав способен глубоко проникать в поры, формируя в них нерастворимые кристаллы, перекрывающие путь влаге;
- Битум (используется по 1.5-2.0 кг/м2) — на него не воздействует жидкость, поэтому он способен успешно защитить гараж. Часто используется для защиты крыши, стен и фундамента.
Кроме вышеперечисленных материалов, существуют водостойкие пропитки — вот 2 рецепта для примера:
- олифа и воск (в пропорции 10:1.5);
- олифа скипидар и парафин (в пропорции 10:2:1).
Компоненты смесей нагревают и покрывают поверхность пола. При создании качественной защиты от влаги вы улучшите условия хранения инструментов и автомобиля. Это существенно увеличит время эксплуатации машины и в 2 раза снизит затраты на её ремонт.
Инструменты и материалы для строительства
Перед началом работ подготавливают нужное оборудование и компоненты. Незначительная нехватка материала может увеличить время строительства. Из инструментов понадобятся:
- Штыковая, совковая лопаты для рытья котлована.
- Вёдра выносить грунт и доставлять раствор.
- Электроинструмент (бетономешалка, угловая шлифовальная машинка с отрезными кругами по бетону и металлу, сварочный аппарат).
- Ножовка по дереву.
Для постройки ремонтной ниши потребуются разнообразные материалы – сыпучие, металлопрокат, гидроизоляция, бруски и доски. Их количество определяют исходя из размеров ниши, однако потребность увеличивают на 15 %. Для строительства понадобятся:
- Цемент.
- Сыпучие наполнители (песок, гравий, щебень). Они нужны для приготовления кладочной и заливочной смеси. Первую применяют при возведении стен из кирпича, вторую – при формировании основания.
- Пиломатериалы для опалубки.
- Арматура диаметром 8-10 мм и вязальная проволока.
- Металлические уголки 50 х 50 мм.
- Гидроизоляционные материалы (рубероид, мастики, композитные смеси).
- Кирпичи или пеноблоки.
- Трубы диаметром 110 мм для вентиляции.
К сведению!Если планируют проведение освещения, дополнительно приобретают комплект электрофурнитуры, а также лотки для прокладки проводов.
Виды погребов
Три варианта гидроизоляции гаражной ямы
- Проникающая.
Если в бетонных стенах ямы глубина трещин не превышает 0,4 мм, их можно покрыть специальными смесями. Химические добавки в них кристаллизуются и закупоривают поры на глубину от 3 см (обычные грунты) до 10–20 см (составы глубокого проникновения). После такой обработки на поверхности образуется барьер, препятствующий проникновению влаги.
Наносить проникающую гидроизоляцию лучше не кистью, а распылителем. Обрабатывать поверхности необходимо в несколько слоев, однако еще более эффективно – комбинировать этот метод с влагонепроницаемой отделкой.
- Обмазочная.
На поверхности наносят мастику на основе цемента, битума или полимеров. Она проникает в трещины и образует влагозащитный слой. Альтернатива – гидроизоляционная краска в несколько слоев. В качестве дополнительной защиты можно использовать старую добрую глину. Стены и пол очищают, выравнивают и грунтуют, стыки заделывают герметиком, а места ввода труб закрывают нетвердеющей мастикой НГМУ или другим материалом.
Глина в качестве гидроизолятора гаражной ямы уступает современным материалам
- Рулонная, или оклеечная.
Рулонные материалы делятся на битумные и полимерные. Каждый из них создает для воды непроходимый барьер, однако уровень защиты от влаги отличается.
Рубероид на основе битума укладывают на высушенную ровную поверхность в несколько слоев, а в местах соединения загибают на 10–15 см (30 см на полу). Полотно на картонной основе быстро разрушается, легко воспламеняется, а настилать его нужно в 2–4 слоя, что усложняет процесс. Материалы на основе стекловолокна, полиэстера, натуральной ткани монтируются без горелок, пропитаны клеевым составом или требуют применения специального клея.
Наиболее эффективны диффузионные полимерные мембраны, устойчивые к механическим воздействиям. Поскольку монолитного покрытия они не создают, при их укладке делают нахлесты не менее 10 см, а швы и стыки проклеивают герметизирующими лентами с влагозащитными свойствами. Монтаж трудоемкий и требует сварки воздушной струей.
Мембрана «Липлент ПС» оптимально подходит для гидроизоляции пола гаражной ямы
Обустройство
Для нормального обустройства смотровой ямы необходимо выполнить несколько условий. Для создания нормальных условий, обеспечения целостности строительных конструкций и предотвращения промерзания выполняется гидроизоляция. Для удобства работ в яме должна быть выполнена стационарная подсветка.
Лестница изготавливается путем кладки, из металлических элементов или дерева. Выбор материалов зависит от возможностей и предпочтений владельца. Но конструкция обязательно должна быть надежно закреплена.
Гидроизоляция
Гидроизоляция достигается путем закладки в вырытый и подготовленный котлован полимерной пленки или рубероида. Если грунтовые воды залегают намного дальше максимальной глубины ямы, гидроизоляция не обязательна, но лучше перестраховаться и выполнить это условие, чтобы обеспечить сухость внутри.
Если полностью изолировать от воды яму не удается, с одной стороны выполняются приямок и дренажная система, позволяющие удалить скопившуюся воду в канализационную систему. Если присутствует данная проблема, чтобы обеспечить максимальное удобство использования дренажа – установите датчики и насос, автоматически включающийся при достижении определенного уровня воды в приямке. Альтернативный, но дорогостоящий вариант – изготовить кессон из цельнометаллического сварного короба по размерам котлована.
Нормализация уровня влажности достигается устройством вентиляции, для этого используются капроновые канализационные трубы, предварительно проложенные от нижней части стены с выводом из помещения наружу.
Утепление
Утепление выполняется с использованием рубероида и пенополистироловых плит. Рубероид укладывается внахлест на стены и пол, затем конструкции покрываются плитами утеплителя, фиксирующимися специальным клеем. В результате этого предотвращается промерзание элементов и скопление конденсата в зимнее время.
Подсветка
Для устройства подсветки, при выполнении облицовки стен, прокладывается электропроводка, затем устанавливаются осветительные лампы. В целях обеспечения безопасности осветительные элементы выполняются с закрытыми плафонами и защитой от механических повреждений.
Проникающая гидроизоляция для защиты от грунтовых вод
Сухие смеси для приготовления растворов в построечных условиях, довольно эффективны для противокапиллярной гидрозащиты. Преимущества перед рулонным материалом – бесшовное нанесение на любые поверхности любых конфигураций. Покрывают проникающими составами смотровые ямы, стены подвалов и цокольных этажей, полы и стены, любые подземные конструкции. Отличное взаимодействие с бетоном и кирпичом, при любой степени влажности конструкций. Противостоит и прямому и обратному давлению.
Если поверхность для нанесения сухая, ее предварительно смачивают водой. При нанесении на поверхность происходит реакция кристаллизации, с заполнением всех трещин, микротрещин и каверн. По соотношению цена/качество и технологичности вариант проникающей гидроизоляции считают внеконкурентным. Имеется широкий выбор не только сухих смесей, но и готовых к нанесению пропиток.
Обустройство смотровой ямы в гараже
Если вы решились на строительство и гидроизоляцию смотровой ямы своими руками, то не стоит следовать советам друзей или родственников. В таком серьезном вопросе доверять стоит только мнению профессионалов или как минимум опытных в строительстве людей. Мы расскажем о нескольких важных особенностях обустройства смотровой ямы, зная о которых вы можете избежать большинства ошибок.
Повышенная влажность
Перед началом работ очень важно понимать, что смотровая яма – это, несомненно, полезное дополнение для вашего гаража, но она может стать причиной некоторых проблем. Главный недостаток ямы в том, что она является источником повышенной влажности
Даже с гидроизоляцией она может повлиять на образование конденсата. Особенно учитывая то, что автомобиль чаще всего располагается как раз над смотровой ямой. Дно машины сильно подвержено коррозии, кроме этого, и такие важные детали, как лонжероны, в условиях повышенной влажности могут прийти в негодность.
Отличным решением было бы организовать в гараже несколько зон: одну для стоянки автомобиля, а другую для ремонта. Но к сожалению, пространство большинства гаражей довольно ограничено, поэтому остается только очень серьезно подойти к гидроизоляции смотровой ямы. Чтоб предотвратить сырость, она должна быть выполнена в соответствии со всеми правилами безопасности.
Уровень грунтовых вод
Одним из самых важных моментов, которые необходимо учитывать при постройке смотровой ямы – это высота залегания грунтовых вод. Если уровень ниже 2,5 метра, то беспокоиться не о чем. А если выше, то от строительства на этом месте, скорее всего, придется отказаться.
В случае острой необходимости, еще на начальном этапе работы делается дренажная система, которая позволяет отвести воды в коллектор или колодец
В таких случаях смотровую яму обустраивать можно, но с особой осторожностью и внимательностью. При несоблюдении правил, ваш гараж в будущем может подтопить
Тут также очень важно позаботиться о качественной гидроизоляции, которая предотвратит опасность подъема грунтовых вод
Зачем нужна гидроизоляция?
Постройка помещений «вглубь» — рискованное мероприятие, которое требует твердой руки и навыков профессионала. Хоть смотровую яму и нельзя отнести к полноценным цокольным помещениям, она является местом повышенного риска, особенно если обустраивается своими руками
Поэтому мы еще раз напоминаем о важности соблюдения основных правил безопасности при постройке
Гидроизоляция смотровой ямы – это залог долгой службы постройки и комфортной работы в ней автомобилиста. Ведь она позволяет предотвратить возникновение сырости и конденсата, что благоприятно сказывается на общем состоянии автомобиля и гаражного помещения.
Возведение стен
Для возведения стен смотровой ямы у вас будут два варианта проведения работы: либо бетонирование, либо кирпичная кладка, затем проводятся отделочные работы.
Вначале проведите небольшую подготовку, состоящую в нанесении глины на стенную поверхность, укладывании пленки для гидроизоляции и установке опалубки толщиной в 12 см.
Как указывалось выше, стены ямы возводятся либо из бетона, либо из кирпича.
Для начала уплотните щебень, после чего необходимо провести армирование, используя сетку из проволоки с ячейками размером 15х15 см.
Чтобы приготовить один кубометр бетона вам понадобится:
- 300 кг цемента;
- 700 кг песка;
- 200 л воды;
- 1200 кг щебня.
При ручном замесе воды необходимо добавлять больше, используя бетономешалку, оставляйте приведенные пропорции без изменений.
Стены возводятся толщиной в 15 см, бетон укладывается послойно. Также потребуется армирование при помощи сетки, аналогичной той, что применялась вами при армировании пола.
Сетку устанавливают полосами, бетон укладывают тем же способом. По истечении трех суток с момента окончания бетонирования опалубку снимают.
Возводим стены смотровой ямы
На данном этапе вам уже необходимо точно определиться, как вы собираетесь сделать смотровую яму в гараже? Если быть точнее, то вопрос в материале, который будет использоваться для стен – кирпич или бетон. Вариант смотровой ямы из металла мы не рассматриваем, т.к. в этом случае нужна идеальная гидроизоляция, сделать которую не так уж и просто, в противном случае стены быстро съест коррозия.
Большинство автолюбителей возводят стены из кирпича, однако в этом случае так же совершенной гидроизоляцией приходится пренебречь, т.к. покрыть обратную сторону кирпича через минимальный зазор между стеной и грунтом не представляется возможным.
Для примера мы разместили фото смотровых ям в гараже с различным исполнением стен:
Если вы все-таки решитесь строить смотровую яму из кирпича, вы легко сделаете это своими руками, т.к. о кладке кирпичей мы рассказывали уже не раз. Здесь же мы подробней остановимся на возведении бетонной смотровой ямы в гараже.
