Глубина ленточного фундамента (для одноэтажного дома из пеноблока, кирпича, двухэтажного): какая должна быть, как рассчитать?

Как построить основание

Когда известна ширина, толщина и высота фундамента для одноэтажного дома, можно приступать к постройке. Рассмотрим, как сделать ленточную опорную систему:

Вам нужно сделать траншею, которая по размеру будет соответствовать (либо немного меньше), будущей ленты. Её стенки должны укрепляться деревянными досками – это защитит систему от разрушения;
Далее, устанавливаем арматуру. Можно строить её шахматкой или связать по несколько пучков и закрепить между собой. Желательно монтировать прутья по центру траншеи;
После можно переходить к заливке фундаментой системы. Желательно произвести все работы с бетоном за один день, чтобы основание застыло равномерно;
Конструкция будет сохнуть от 3 дней до недели, в зависимости от погодных условий.

Зависимость от уровня грунтовых вод

Еще один фактор, определение которого поможет определить, какая нужна глубина фундамента именно под ваше строение– это уровень подземных вод. Если у участка, выбранного вами для строительства, он слишком высок, а почва при этом пучинистая, то это не лучший вариант для строительства. Данное сочетание сулит повышенные траты и нестандартные решения при проектировании строения. Скорее всего, понадобится дополнительная гидроизоляция для несущей конструкции. Поэтому лучше всего не останавливать свой выбор на подобных участках. Обязательно выясните данную информацию, перед тем, как начать возведение постройки. Это можно сделать без проведения каких-либо геодезических исследований. Опросите хозяев участков, находящихся по соседству, нанесите визит агентствам недвижимости, либо обратитесь в фирмы, которые изучают и испытывают грунт в данной местности. Существует также ряд типов грунта, на которые ни зимнее промерзание почвы, ни высота подъема грунтовых вод не оказывают значительного влияния. Такими типами почвы являются, к примеру, полускальная и скальная породы.

Инженерно-геологические факторы

При расчете глубины фундаментного заложения первоначальным и главным фактором являются инженерно-геологические условия, которые помогут сделать первый шаг к возведению крепкой и качественной постройки

Важно учесть прочность и надежность грунта, как глубоко он находится и какие прослойки есть на возводимой территории, а также учесть оценку сжимаемости этого типа почвы

Самым надежным считается скалистый, за ним идет тяжелая глина, легкая глина, песчаный грунт, но он имеет свойство проседать.

Разнообразие и количество пластов помогают сделать правильный расчет, их представляют обычно в трех распространенных вариантах:

Когда под верхним слоем земли находится большой, надежный слой почвы или же есть тонкие наслоения из подобных прочных слоев. В таком случае глубина заложения может быть минимальной, но нужно учесть и регион, как сильно слой промерзнет.
Второй тип может предполагать сверху слой ненадежный, а снизу слои прочных пород, поэтому от размера ненадежного пласта будет зависеть вид выбираемого основания:
- когда толщина ненадежного слоя средняя, можно использовать тип строительства заглубленного ленточного основания с подушкой;
- следующим вариантом можно применить слабый слой в виде несущего, но при этом подушку надо сделать более широкой или же использовать сваи;
- при строительстве тяжелых зданий оптимально применить технологию уплотнения, закрепления грунта, и сделать плотные, большие подушки основания.
Третий вариант предполагает залегание сверху прочных слоев, а снизу ненадежных, но на некоторой глубине еще несколько смесей или слоев из прочного грунта. Тогда лучше применять технологию заливки фундамента в виде свай, которые будут прорезать толщу надежного и ненадежного слоя или проводить работы по его закреплению.

Вопросы гидроизоляции и утепления

Гидроизоляция ленты выполняется по всем поверхностям. Горизонтальные изолируют при помощи двойного слоя рубероида, с промежуточным нанесением битумной мастики. Нижний слой устанавливается под опалубку еще до заливки ленты, а верхний укладывается после набора технологической твердости.

Боковые поверхности покрывают битумной мастикой, горячим гудроном или иными средствами. Хорошо себя показали современные пропитки, отсекающие влагу от бетона на капиллярном уровне. Можно использовать рубероид, приклеивая его к стенам ленты на слой битумной мастики.

Утепление ленты также надо производить как с внешней, так и с внутренней стороны. Для этого используют пенополистирол или жидкий пенополиуретан. Выбор материала производится на основании доступности и финансовых возможностей владельца.

Почвенно-геологические особенности участка

Оптимальное значение

В рамках осуществления прикладных расчетов всех параметров фундамента для одноэтажного дома берут за основу данные о несущих особенностях почвы на данном участке и показателе суммарного давления всего строения на почву

Чтобы сооружение стойко вынесло все нагрузки и влияния извне, важно правильно подобрать глубину и ширину ленты основания

Далее в статье рассматриваются показатели, основанные на разных эксплуатационных характеристиках здания.

От типа конструкции

Так как при постройке дома каждый застройщик выбирает приемлемые для него материалы для возведения стен, перекрытий, отделки, то и структура конструкции, ее реакция на воздействие окружающей среды будет разная. Поэтому такой параметр как возвышение над уровнем грунта напрямую зависит от применяемых материалов. Если сравнить несколько типов стройматериалов и рекомендации по оснащению под них цоколя, то:

для кирпичных и монолитных домов допустимое значение 0,3-0,4 м;
пенобетонные и керамические постройки из крупногабаритных элементов от 0,4 до 0,5 м;
деревянные и прочие варианты каркасных строений от 0,5 м.

Как видно из сравнительной информации, высота такого фундамента для дома из бруса должна быть выше. Это связано в первую очередь с подверженностью материала гниению после попадания на него влаги. При этом повышенные затраты на обустройство такого основания вполне оправданы, так как капитальный ремонт дома, подгнившего от повышенной влажности у основания обойдется в разы дороже.

От количества этажей и нагрузки

Следующим пунктом анализа при заложении в проекте габаритов фундамента для одноэтажного дома являются тип грунта на стройплощадке, возможный уровень поднятия грунтовых вод и общая нагрузка всей конструкции на почву.

Так, при планировании монолитного ленточного фундамента для одноэтажного или легковесного каркасного дома, мелких надворных построек (гараж, баня) достаточно закладки общей высотой до 0,8м. При этом до 0,5м уйдет в подземную часть и только 0,3 будет возвышаться над уровнем почвы.

В российских реалиях строители вывели для себя такую пропорцию: высота над землей ленты основания должна соответствовать его ширине, умноженной на 4.

В качестве среднестатистических показателей при мелкозаглубленном ленточном фундаменте ширина ленты имеет значения:

Для легковесных построек от 0,25 до 0,4 м;
Для дома в один этаж от 0,3 до 0,65 м;
Для двухэтажного дома от 0,65 до 0,9 м.

Если в строении в соответствии с проектом не заложено подвальное помещение, то минимальная высота 0,2 м, а максимальная 0,9 м. При строительстве здания с функциональным цоколем или подвалом, максимальная высота над уровнем почвы до 2 м. Если дом строится на участке с возможным подтоплением, то высота ленты увеличивается от ранее обозначенных параметров еще на 10 см, с учетом линии подтопления.

https://youtube.com/watch?v=g9jvyjEkfUU

Таким образом, такой параметр как высота фундамента является важным наравне с остальными габаритами ленты основания (ширина, глубина заложения). Именно благодаря правильному ее заложению можно защитить стены строения от воздействия влаги, давления пучинистых грунтов и прочих негативных факторов. Кроме того высокий фундамент придает дому эстетический вид.

Выбор типа фундамента в соответствии с грунтом

Заливка ленточного фундамента: с чего начать и чем закончить

Перед началом работ следует снять верхний плодородный слой почвы толщиной 30–40 см согласно разбивке под будущий фундамент для дома. Затем прокапать траншею глубиной в 50 см по периметру сооружения, после чего выровнять дно песком. Получившаяся песчаная «подушка» послужит основания для фундамента.

Постройка кирпичного или каменного фундамента начинается ровными рядами с «подушки», при этом швы заполняются цементным раствором. Желательно по ходу работы стальной проволокой армировать кладку между рядами – это придаст дополнительно прочности и долговечности будущему фундаменту.

Возведение бетонного фундамента целесообразно при строительстве кирпичного здания в несколько этажей. Заливка фундамента дома начинается с выбора марки бетонной смеси, она должна быть не ниже 200М. Для самостоятельного приготовления раствора понадобится цемент, мелкий песок и вода. Это позволит немного сэкономить, однако, без должного опыта и необходимого оборудования данная инициатива может привести к сооружению некачественного основания будущего дома.

Определить нужное количество бетонной смеси можно, умножив длину периметра выкопанной траншеи на ее ширину и глубину. Привозной раствор следует заказывать с запасом, при этом требуется обеспечить свободный проезд спецтехники, помня о том, что длина лотка для слива достигает 3 м.

По ходу заливки необходимо утрамбовывать раствор, используя глубинный вибратор или арматуру. Это позволит избежать возникновения воздушных пустот, существенно снижающих прочностные характеристики фундамента. Бетонный раствор заливается до линии лески, ранее закрепленной на внутренней стороне опалубки, после чего выравнивается при помощи мастерка. Фундаменту на затвердевание отводится две недели. В сухую солнечную погоду его поверхность нуждается в дополнительном увлажнении, в дождь ее следует накрывать пленкой.

На заметку: По истечении одной недели для окончательно вытеснения пузырьков воздуха и максимальной усадки фундамента на его поверхность рекомендуется выложить 5–6 рядов кирпичей.

Совет

Если строительный участок находится в непосредственной близости от других строений, имеющих фундаментные основания на винтовых стержнях, застройщик может перенять опыт выбора опор оптимального размера опор и их установки.

«Какая длина винтовых свай необходима для фундамента моего дома (бани, беседки…)?», – вопрос, который часто возникает у заказчиков при попытке рассчитать фундамент.

Когда речь заходит о проектировании свайно-винтового фундамента, есть много моментов, требующих пристального внимания:

какие нагрузки необходимо учитывать;

как расставить сваи в фундаменте;

как грунтовые условия на участке строительства влияют на подбор свайных конструкций.

Эти и некоторые другие вопросы мы подробно рассмотрели в статье «Расчет свайного фундамента», которая ориентирована на малоэтажное строительство и позволяет разобраться в основных принципах подбора, расстановки винтовых свай. Сейчас же мы бы хотели подробнее остановиться на определении их длины. Она назначается исходя из пяти параметров:

уровень залегания грунта с достаточной несущей способностью;

расчетная глубина промерзания грунта;

количество, расположение лопастей;

Что посоветовать индивидуальному застройщику

Во-первых, изучить опыт соседей, которые уже возвели какие-либо постройки на смежных участках. Даже если эти сооружения и не из пенобетона, то какую-то полезную информацию (о почве, грунтовой воде) получить можно.

Во-вторых, пригласить профессионала для геологических изысканий участка. Целесообразность такого решения очевидна. Специалист даст полный «расклад» и соответствующие рекомендации, причем в письменной форме (в виде заключения). Теперь сравним. За эту услугу придется заплатить примерно от 1 250 руб/га (зависит от сложности работы и ряда других факторов, но не более 4 000 для частного дома).

Исходя из вышеизложенного, ориентироваться на советы различных «знатоков» не следует. В случае чего, платить за все упущения придется не им, а хозяину.

Как рассчитать, на сколько заглублять?

Мелкозаглубленный ленточный фундамент

Рекомендуется использовать на непучинистых (или, как минимум, слабопучинистых) грунтах. Мелкозаглубленный ленточный фундамент не подходит для участков со сложным составом почв, на стыке разных типов грунта, на подтапливаемых или заболоченных участках с высоким уровнем залегания грунтовых вод.

Глубина погружения мелкозаглубленной ленты намного меньше глубины промерзания грунта. Она может находиться в пределах 0,5-1,5 м в зависимости от глубины промерзания и степени морозного пучения.

Более подробно эта зависимость отображена в таблице:

Чаще всего используется глубина в пределах 0,5-0,7 м. Это обусловлено тем, что строители стараются не рисковать и отказываются от применения мелкозаглубленного типа ленты на сомнительных участках.

Определенные коррективы может внести уровень подъема грунтовых вод.

Для глинистых и суглинистых грунтов рекомендуется заглублять фундамент минимум на половину глубины промерзания.

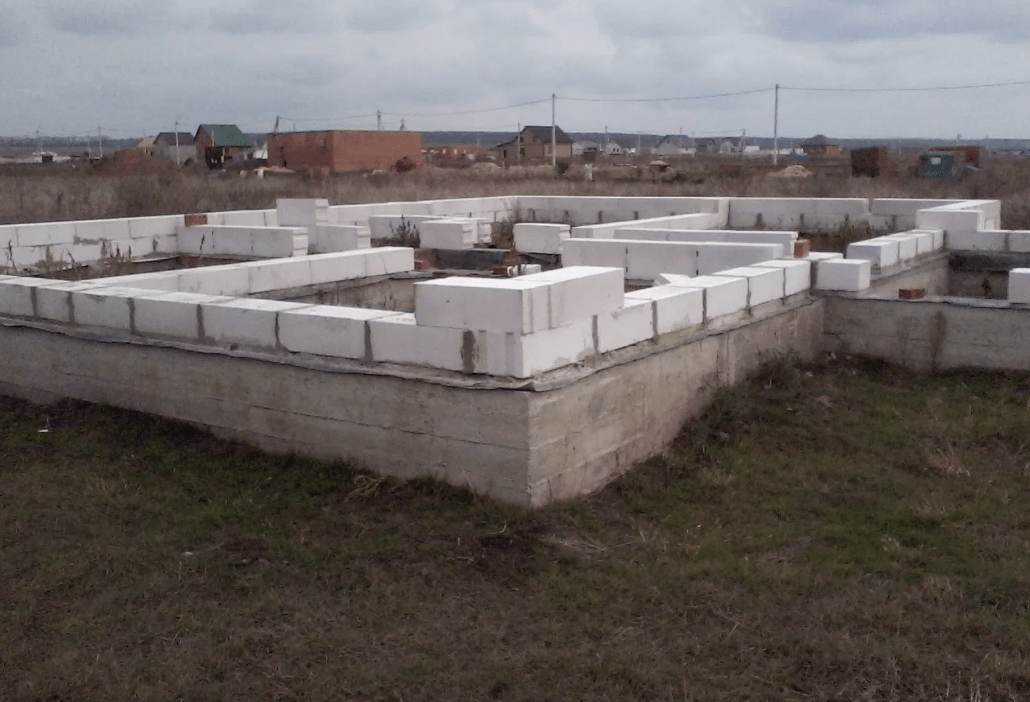

Ленточный фундамент для дома из пеноблоков

Ленточный фундамент используется, когда под домом планируется обустройство подвала для хранения продуктов или различных вещей, а также для создания технического этажа, где будут устанавливаться различные инженерные коммуникации.

У ленточного фундамента есть предостаточно преимуществ в сравнении с остальными видами:

Минимальные затраты. Поскольку в сравнении с остальными видами оснований для домов ленточный требует минимального количества материалов, затраты тоже уменьшаются. Поэтому данный вид выбирают, когда смета существенно ограничена;
Простая конструкция. Ленточный фундамент намного проще возводить своими руками, поскольку для качественного выполнения работы не требуется спецтехника или определенные инструменты. При правильном изучении инструкции и следовании советам специалистов, с задачей справится даже человек, который ранее никогда не занимался строительством;
Способность выдерживать очень высокие нагрузки. Несмотря на минимальную конструкцию, такой вид основания отлично справляется с серьезными нагрузками. Поэтому на него можно ставить строения в несколько этажей, независимо от их эксплуатационных нагрузок;
Высокая скорость работы. Если замешивать бетон самостоятельно, то возведение фундамента займет примерно месяц. Если же использовать спецтехнику или хотя бы рядовые мешалки, то удастся справиться и за неделю. Следует отметить, что фундамент должен хорошо просохнуть прежде, чем начать строить на нем дом.

К сожалению, у ленточного фундамента имеются и недостатки. Если неправильно рассчитать нагрузку, его выносливости и прочности может не хватить. В результате спустя пару лет эксплуатации дом потребуется реконструировать или выполнять капитальный ремонт.

Также в некоторых случаях нельзя использовать рассматриваемый вид фундамента в виду особенностей грунта.

Классификация по конструкции

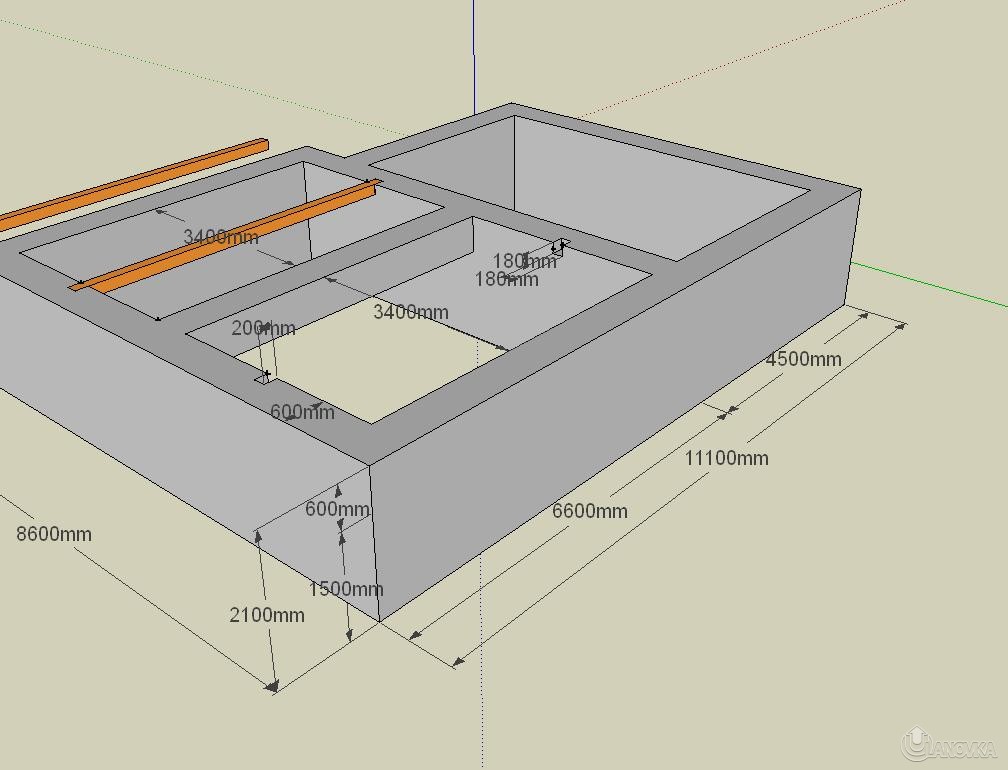

Пример самостоятельного расчёта ширины ленточного фундамента

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

Незаглубленные
Мелкозаглубленные
Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

Глубина промерзания грунта
Тип грунта
Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Усредненные значения для разных типов построек

Еще один показатель, который следует учесть при расчетах это сопротивление грунта. Для основных видов почвы он следующий

глина сухая плотная – 1,6-3,0;
песок крупных фракций – 3,6-4,6;
среднезернистый – 2,5-3,6;
мелкозернистый – 2,2-3,4;
супесь – 2,6-3,6;
суглинок – 1,6-3,0;
гравий, щебень, галька – 5,1-6,5.

После этого нужно определить весовое давление здания. Для основных строительных конструкций эти показатели следующие (в кг/см 2 ):

стены дощатые с утеплителем – 30-50;
бревенчатые – 80-120;
керамзитобетонные – 460-580;
кирпичные – 570-970;
перекрытие по деревянным балкам – 120-160;
цокольное – 170-300;
железобетонное – 320-550.

Подсчитав вес здания, и сравнив результат с расчетным сопротивлением грунта, можно определить, подойдет ли ленточный фундамент для вашей постройки. Бывает и так, что приходится думать о том, как сделать здание легче или выбирать другой тип фундамента. Полный пример расчета ленточного фундамента мы приводили тут.

голоса

Рейтинг статьи

Ленточный фундамент и грунты: почему это так важно

Нормативно-технические положения, СНИП

Специалистами для правильного расчета глубины заложения фундамента были разработаны разные технические документы, расчеты и нормативно-правовые акты, которые отражены в СНиП «Основания зданий и сооружений». В них учитываются все факторы и подготовлены примерные расчеты, а также экологические нормы и особенности возводимых фундаментов на специфических грунтах.

Особенности	Песок (мелкий, пылеватый)	Суглинки, глина	Супесчаный грунт	Крупнообломочные, пески гравелистые, крупной или средней фракции
Расчет расстояния во время промерзания почвы от уровня грунтовых вод	Должен фундамент располагаться на глубину более 2 м по расчету от уровня промерзания	Возможна закладка меньше расчетной глубины, так как такой грунт более стойкий	Должен фундамент располагаться на глубину более 2 м по расчету от уровня промерзания	Не нормируется уровень
Глубина заложения для 2-х и 1-но этажных домов	Не менее 50 см, используют независимо от промерзания почвы	Только с учетом степени промерзания и не меньше	Не меньше чем 70 см или ¾ ч промерзания почвы	Не менее 50 см, используют независимо от грунтового промерзания

Также следует учитывать сейсмическую зону, источники динамических воздействий и других факторов, которые оказывают большое влияние на движение грунтов.

Общая схема монтажа

Порядок действий при строительстве мелкозаглубленного ленточного основания:

Удаление верхнего слоя почвы, планировка и разметка участка.
Рытье траншеи на определенную глубину и ширину.
Создание песчаной подушки.
Сборка и монтаж опалубки.
Вязка армпояса.
Заливка бетона, выдержка до нужной степени застывания.
Завершение работ.

Все без исключения этапы должны быть выполнены в правильной последовательности.

ВАЖНО!

Глубина траншеи должна быть увеличена на толщину слоя песчаной засыпки, около 20 см.

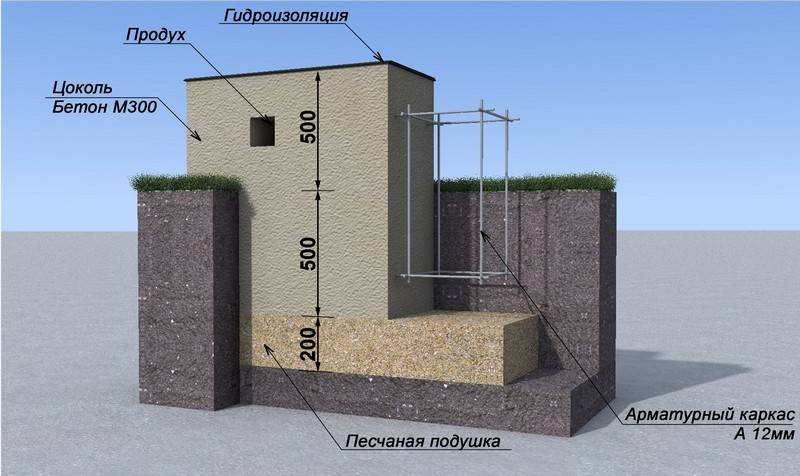

Подушка под фундамент

Слой песчаной засыпки необходим для выравнивания дна траншеи и создания дренирующего эффекта

Используется просеянный речной песок (в идеале), без примесей глины (это важно!). Засыпка производится на толщину 20 см

Подушку проверяют на горизонталь и тщательно трамбуют. От качества уплотнения зависит возможность просадок ленты. поэтому необходимо добиться максимальной плотности. Качество проверяют, пройдя по подушке — если следов не остается, значит, трамбовка качественная.

Марка бетона и арматуры

Для заливки ленточного фундамента используется преимущественно бетон М200. Этот материал имеет достаточную прочность, чтобы нести и более тяжелые постройки, но пользоваться бетоном меньшей плотности не рекомендуется.

Качество материала бывает разным, а некоторый запас прочности в данном случае не повредит.

Толщина рабочих стержней арматуры для ленты под пенобетон составляет 12 мм, а для вертикальной (гладкой) арматуры можно использовать прутки 8 мм. Этого вполне достаточно, учитывая относительно небольшие размеры ленты.

При использовании композитной (стеклопластиковой) арматуры следует придерживаться тех же размеров, поскольку уменьшение диаметра стержней может привести к деформациям при заливке бетона.

Монтаж опалубки

Для создания опалубки необходимо запастись деревянными обрезными досками.

Размеры ленты невелики, поэтому подойдет пиломатериал толщиной 25 мм, но, если параметры фундамента достаточно велики, можно применить доски толщиной 30 или 40 мм.

Опалубку собирают поэтапно:

Рядом с траншеей собирают щиты шириной не 10-15 см больше, чем высота ленты.
Щиты опускают в траншею, выравнивают по осям и соединяют поперечинами. Их размер определяет ширину ленты.
Снаружи щиты фиксируют наклонными упорами и вертикальными опорными планками.

При сборке щитов необходимо следить за плотностью соединения. Щелей больше 3 мм не должно быть, это вызовет вытекание бетона. При обнаружении зазоров надо их заткнуть паклей или забить деревянными рейками.

Армирование и вязка

Сборка арматурного каркаса производится по стандартной схеме. Необходимо образовать пространственную решетку из четырех рабочих стержней (два вверху и два внизу), с глубиной погружения в бетон 2-5 см. Вертикальные элементы (хомуты) устанавливаются с шагом около 40 см.

Тщательно оформляются углы, на которых устанавливаются дополнительные стержни для усиления стыков.

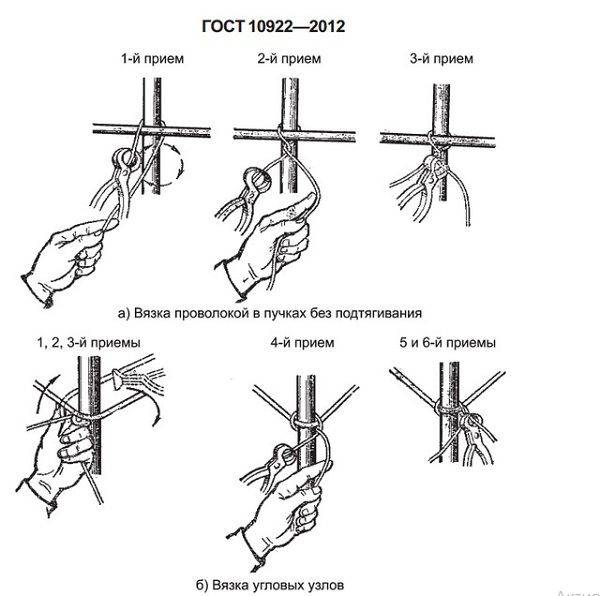

Соединение стержней можно производить с помощью электросварки, но для арматуры такого размера обычно используют вязку стальной отожженной проволокой (1-1,5 мм ). Кусок проволоки около 25-30 см длиной сгибается вдвое, затем соединение стержней обхватывается снизу в диагональном направлении.

Концы поднимаются вверх, специальным крючком захватывают петлю и скручивают ее на 4-6 оборотов, плотно притягивая прутки друг к другу. Соединение получается прочным, а навык работы приобретается очень быстро.

Заливка

Заливку необходимо произвести за один раз

Это важно, так как соединение начавшего схватываться бетона со свежей заливкой не может быть достаточно прочным, при возникновении перерыва больше суток придется останавливать заливку и ждать, пока бетон полностью застынет

При этом, полноценного монолита создать уже не удастся, поэтому необходимо организовать работу так, чтобы залить за один раз.

Рекомендуется заказать готовый бетон, который доставят прямо на площадку.Это освободит рабочие руки и поможет получить материал с гарантированным и одинаковым качеством.

Заливка производится с разных точек, чтобы бетон равномерно растекался по всей длине опалубки. Для удаления воздушных пузырей используют вибромашины или обычные вилы.

По окончании заливки поверхность ленты приглаживают, затем опалубку накрывают полиэтиленом для защиты от солнечных лучей или дождя.

Закладка ленточного фундамента в Крыму: нюансы и секреты

Каждый крымчанин знает, насколько капризна погода на полуострове, а ведь именно от погоды зависят многие нюансы грамотной заливки ленточного фундамента. Если за последние 5 лет температура зимой не падала ниже -15 о , то в 2006 народ кутался в дубленки, потому что на улице было почти -30 о .

Чтобы фундамент дома не пострадал от внезапных холодов, сильных ливней или других капризов природы, необходимо соблюдать некоторые правила закладки фундамента в Крыму.

При закладке ленточного фундамента нужно учитывать три основных фактора:

тип грунта;
глубину его промерзания;
уровень залегания грунтовых вод.

Учитываем тип грунта

На нашем полуострове преобладают суглинки и глины, относящиеся к пучинистым грунтам. Это значит, что вода, удерживаемая грунтом, при морозе расширяется и выталкивает его (пучинит). Сила, с которой такой грунт воздействует на фундамент, может достигать десятков тонн. Но главная сложность заключается в том, что грунты пучинятся неравномерно. Если с одной стороны дома лежит снег, земля под ним промерзнет меньше, а значит меньшим будет и давление на фундамент.

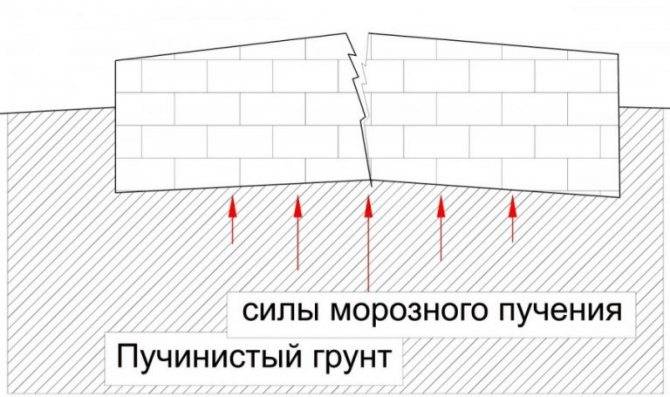

Неравномерность давления способна сломать основание дома, если при его закладке не учитывались свойства пучинистого грунта.

Наиболее распространенное решение данной проблемы — замена пучинистого грунта на непучинистый. Хорошая гравийно-песчаная подушка способна творить чудеса. Она распределяет давление от дома равномерно на весь фундамент и гасит силу морозного пучения.

Свайный фундамент для дома из пеноблоков

Дома из пеноблоков на свайных фундаментах могут возводится практически на любых видах грунтов — они отлично проявляются себя на пучинистой и болотистой почве, а также на территориях с глубоким уровнем промерзания грунта, где строительство мелкозаглубленного ленточного основания невозможно.

Существует три вида свайных фундаментов, подходящих для пенобетонных домов:

На буронабивных сваях;

Буронабивные сваи представляют собою бетонные столбы промышленного изготовления. Погружение буронабивных свай в грунт выполняется специальными копровыми установками, оборудованными дизель-молотами либо вибропогружателями. Срок возведения такого фундамента при аренде сваебойного оборудования — 2-3 рабочие смены.

На буроинъекционных сваях;

Технология обустройства фундаментов на буроинъекционных сваях следующая: в грунте с помощью ручного либо механического ямобура создается скважина, в ней делается опалубка из гидроизоляционного материала (рубероида, толи) в которую заливается бетон. Далее свая армируется каркасом из 3-4 сваренных между собой арматурных прутьев.

Рис 1.5: Фундамент на буроинъекционных сваях ТИСЭ

Совет эксперта! процесс строительства основания на буроинъекционных сваях достаточно трудоемкий, на него уходит не меньше месяца (необходимо ждать 28-30 дней, пока сваи наберут проектную прочность).

На винтовых сваях.

Винтовые сваи — металлические конструкции, которые ввинчиваются в землю ручным либо механическим способом на глубину ниже промерзания почвы. По завершению завинчивания сваи связываются ростверком (монолитным из бетона, либо металлическим из швеллера).

Для строительства домов из пенобетона (и конкретно в ситуации, изложенной Виктором) свайно-винтовой фундамент — оптимальный вариант. Такое основание без проблем можно сделать своими руками в кратчайшие сроки, при этом несущей способности свайно-винтового фундамента для дома из пеноблоков будет более чем достаточно.

Оптимальная глубина заложения ленточного фундамента и важность ее расчета
