Важные параметры, или для чего и как рассчитать глубину и другие размеры траншеи для водопровода?

Разнообразие в выборе

Трубы изготавливают из различных материалов (даже из дерева) и их сочетаний (например, из алюминия и полимеров), поскольку это изделие используют не только для провода воды, газа, канализации; но и в строительстве (металлоконструкция), и в механике

Поэтому так важно из всего разнообразия, представленного в продаже, точно знать, что идеально подойдет для ваших целей

Для водопровода идеально подходят стальные сварные или бесшовные трубы. Они в свою очередь разделяются по классам: для проведения газа, нефти, профильные и бесшовные – это то, что нужно для прокладки в земле. Среди них предпочтение лучше отдать оцинкованным (покрытым слоем цинка), они более стойки к коррозии.

Для мест соединения используются отрезки (шланга). Они могут быть усиленными (с армированной добавкой) и гофрированные. Самый дешевый вариант – обычные трубы.

Безусловно, трубы различаются по весу, длине, диаметру. ГОСТы определяют нужный диаметр для подземного водопровода, а выбор толщины стенки и длины вы можете сделать самостоятельно (из того, что есть в продаже).

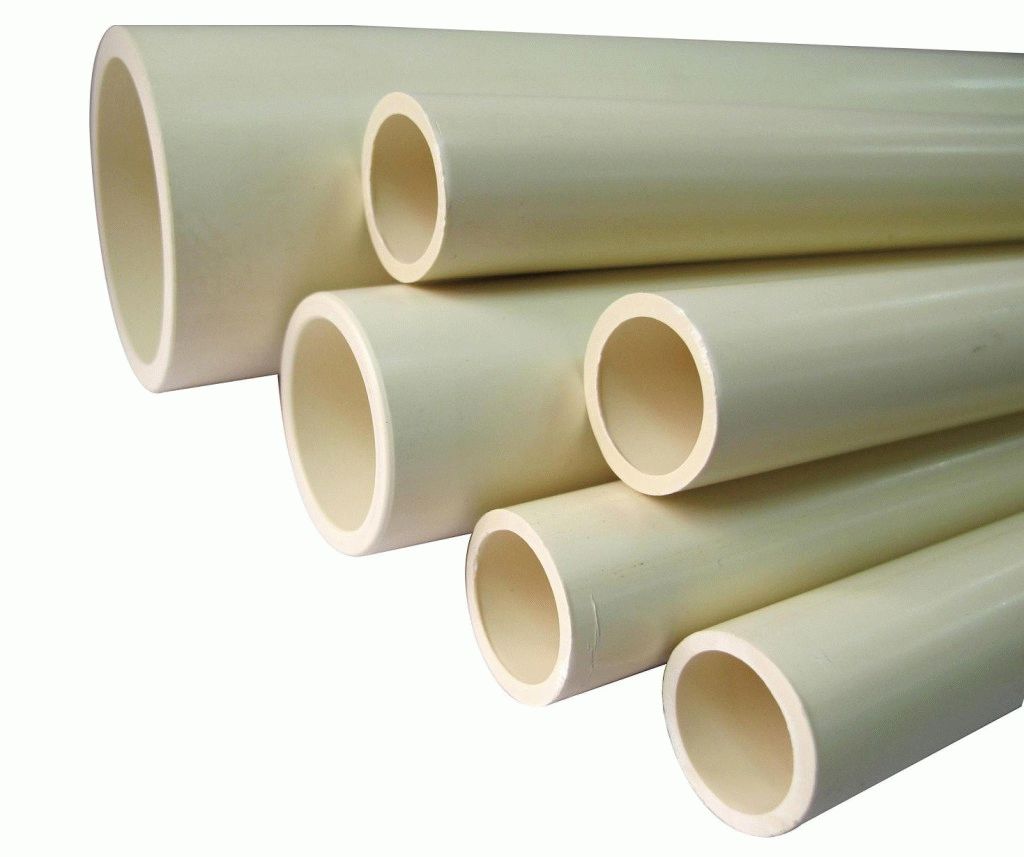

Трубы разного диаметра

Также различают трубы разного давления.

Что касается материалов для устройства водопровода, используют сшитый полиэтилен, медные , полипропилен, нержавейка и оцинкованные трубы.

Да, выбор огромен, но на чем все-таки остановиться? Обратимся к выбору большинства, лидеру рынка и полюбившемуся специалистам варианту.

Правила, формулы и данные

Прокладка коммуникаций предварительно рассчитывается на этапе проектирования дома – в фундаменте нужно предусмотреть технологические отверстия (вводы) для труб.

В первую очередь проводится исследование участка – для выявления имеющихся инженерных сетей, уточнения места их прохождения и глубины залегания. Если другие сети есть, в соответствии с СНиП 3.05.04-85 трубопровод прокладывается на таком расстоянии от:

1. Канализации – на 50 см.
2. Силового кабеля – 50 см.
3. Газопровода – 100 см.
4. Тепловых сетей – 150 см.
5. Другого водопровода – 150 см.

Под любой дорогой или мощенным участком труба должна проходить перпендикулярно. Это нужно для уменьшения нагрузок, которым будет подвергаться труба. На основе полученных данных разрабатывается план прокладки трассы.

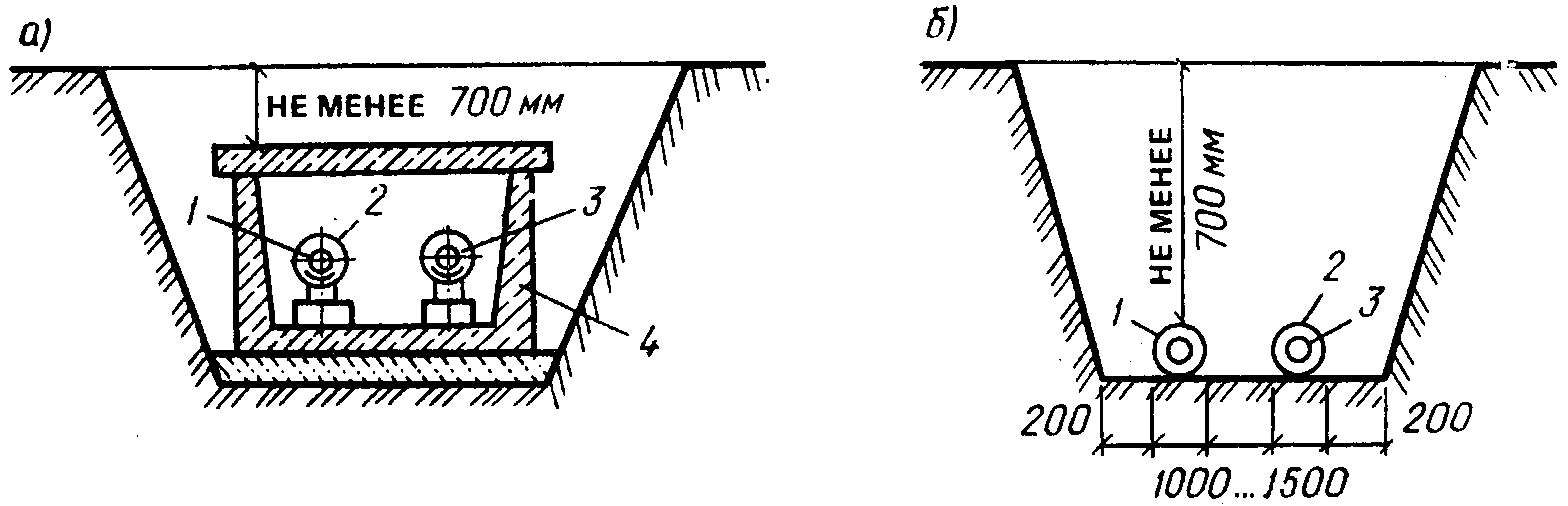

Второй этап – определение формы траншеи. Она может быть прямоугольной, трапециевидной и смешанной.

Прямоугольную выемку копают в грунтах с высокой несущей способностью и низким уровнем подпочвенных вод. Такие траншеи более просты в обустройстве, земляные работы обходятся дешевле. Дополнительное укрепление стенок требуется только при большой глубине залегания трубы.

Трапециевидные траншеи обустраивают на участках с высоким уровнем грунтовых вод, на торфяных, болотистых или других почвах с низкой несущей способностью. За счет формы такие они не нуждаются в укреплении стенок, но земляные работы сложнее.

Глубина

минимальной глубиной для разных типов грунта является:

• скалистый грунт – 0,5 м;
• рыхлая, мягкая песчаная почва – 1,6 м;
• глинистый грунт – 1,3 м;
• почвы со средней рыхлостью – 1,7 м.

Но при расчетах учитывается глубина промерзания почвы – трубы нужно прокладывать ниже этой отметки. Если это технически сложно, трубопровод дополнительно утепляется.

Глубина промерзания грунта указывается в специальных таблицах. Вот данные по некоторым регионам РФ (в метрах):

1. Москва – от 1,35 до 2.
2. Республика Адыгея – от 0,29 до 0,43.
3. Алтайский край – 1,30 – 3,52.
4. Архангельская область – 1,57 – 2,89.
5. Астрахань – 0,78 – 1,50.
6. Краснодар – 0,00 – 0,74.
7. Ленинградская область – 0,99 – 1,96.
8. Новосибирск – 1,84 – 2,98.
9. Екатеринбург – 1,58 – 2,32.
10. Республика Крым – 0,01 – 0,49.

Также вычисляют высоту траншеи – расстояние от ее дна до черной отметки. Глубина не равна высоте, так как в последний показатель входит глубина залегания трубы, толщина подсыпки под нее, толщина теплоизоляции, толщина общего слоя засыпки.

Длина

Длина траншеи складывается из длины отрезков трубопровода от точки врезки в магистраль или скважину до точки подключения к внутреннему трубопроводу.

В редких случаях траншея пролегает по прямой линии, чаще она имеет более или менее сложную форму, поэтому нужно рассчитать общую длину выемки. Делают это с помощью масштабного плана участка.

Ширина

Этот показатель соблюдается при ручной копке. Если используется экскаватор, расчеты не нужны – исходят из ширины ковша техники. Но минимальная ширина траншеи, независимо от каких-либо факторов – 0,7 м.

Если копают прямоугольную траншею, ее ширина вверху и внизу одинакова. При трапециевидной форме верхняя ширина больше нижней в 1,5 – 2 раза. При этом нижняя ширина – основная, и для труб диаметром 50-100 мм составляет 0,5 – 0,8 м.

Периметр и площадь

После определения основных параметров котлована рассчитывают его объем – это нужно для определения общего объема земляных работ.

В этой формуле используют такие значения:

• V – искомый объем;
• a – ширина котлована;
• h – его глубина;
• L – длина.

Если траншея имеет трапециевидную форму, то есть, ее стены скошены, используется формула V = (a + b) /2 * h * L. Здесь a – это ширина котлована по дну, b – ширина по верху.

Для простых расчетов с учетом всех параметров можно воспользоваться калькулятором.

Прокладка водопроводных труб в земле

Требования к прокладке труб в земле

Существуют определенные требования, соблюдение которых позволит правильно осуществить монтаж без возникновения проблем в процессе эксплуатации. Предпочтительно выбирать армированные трубы, так как они более надежны и выдерживают повышенные нагрузки

Также важно тщательно изолировать систему, для избежания протекания и промерзания

Выполнение всех требований позволяет минимизировать потерю тепла и продлить срок службы конструкции. Трубопровод не нужно жестко фиксировать, так как при транспортировке горячей воды трубы будут расширяться.

В некоторых случаях необходимо использовать дополнительные элементы для изоляции и утепления. Последнее особенно актуально для районов с суровыми зимами. В качестве утеплителя могут выступать следующие варианты:

• использование футляра;
• применение пенобетона;
• использование матов для изоляции;
• монтаж кабеля для обогрева;
• увеличение давления в трубопроводе.

К обустройству системы могут предъявляться и другие требования в зависимости от климатических условий и особенностей почвы. Для более правильного монтажа рекомендуется проконсультироваться со специалистом.

Рекомендации — на какую глубину закапывать водопровод

В первую очередь обязательно позаботьтесь о месте основного крана, выройте для него колодец и вымостите его кирпичами, чтобы был возможен к нему свободный доступ. Если кран находится над поверхностью земли, то надежно утеплите его при помощи изотермической ваты.

Желательно чтобы место для крана было в непосредственной близости от центральной магистрали, а угол входа не ломался. Спросите для чего? Как бы мы того не хотели, но по магистрали порой протекает вода с инородными частицами и наиболее вероятными местами засорений являются именно точки соединения с основной трубой (песок, корни растений и т. д.).

В случае засорения, при непосредственной близости от магистрали и без угла преломления, устранить это можно легко при помощи отрезка арматурной катанки, предварительно отвинтив распределительный кран с муфты. В противном случае придется заново выкапывать место соединения с магистралью, где уже не обойтись без помощи специалистов.

В случае водопровода из металлических труб, позаботьтесь о наличии переходных муфт с обеих сторон распределительного вентиля, дабы в случае выхода из строя последнего, его можно было легко заменить. Раз в три месяца проводите профилактику крана, во избежание нерабочего состояния закрывающего механизма.

Как говориться «ничто не вечно под луной», поэтому при укладке металлических труб, даже если они из нержавеющего материала, их следует обработать в два слоя антикоррозийным покрытием. При укладке пластиковых и металлопластиковых труб, позаботьтесь о должном схватывании муфт на стыках.

Подводя водопроводные трубы к жилищному объекту, позаботьтесь о должной теплоизоляции. Как правило вода замерзает именно в этих местах.

Обязательно после укладки водопровода и засыпания землей сделайте точный рабочий чертеж, дабы в случае внештатных ситуаций, вы бы смогли копать в нужном месте.

Ну, вот в принципе, и все. Успехов вам в работе с укладкой водопровода!

Как только начинается строительство дома, возникает вопрос, на какой глубине должны, находится водопроводные коммуникации. Это же вопрос волнует строителей при прокладке водопровода к уже построенному зданию. Найти ответ поможет только расчет, который производят очень тщательно, ведь от него зависит не только возможность эксплуатации водопровода в течении всего года, но и экономия средств и трудового ресурса. Зачем копать большую и глубокую траншею, если можно обойтись наименьшими затратами.

При расчете глубины, на которую нужно уложить коммуникации, учитывается качество грунта и наличие грунтовых вод, которые находятся близко к поверхности. Помимо этого, необходимо учесть и тот факт, что рано или поздно придется производить ремонтные работы, и в этот момент столкнуться с определенными трудностями.

Прокладка водопроводного трубопровода

Актуальные способы

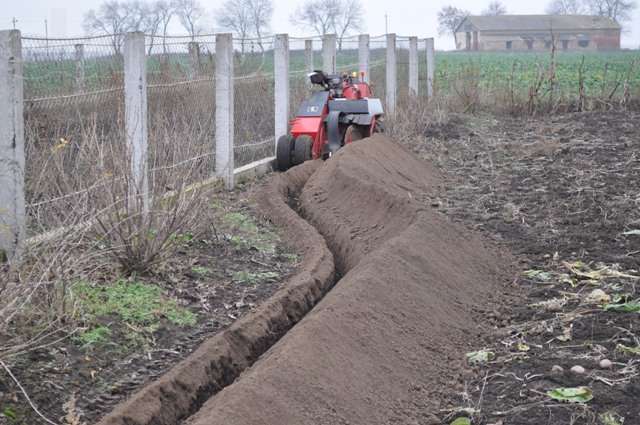

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.

Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Применение легкой современной техники может значительно ускорить и облегчить задачу.

Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:

• лопаты,
• лома,
• перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Разработка открытых канав лучше всего подходит для загородной местности.

Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.

Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.

Достаточно вырыть два колодца в начале и в конце прямого участка.

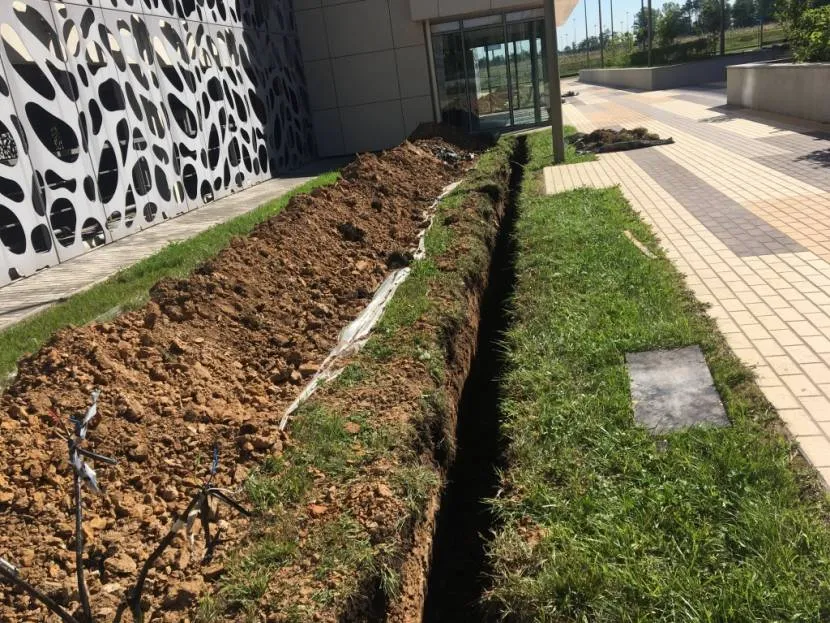

Правила разработки траншеи

Обычно трубу ведут от колодца или скважины.

Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.

Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:

• Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;

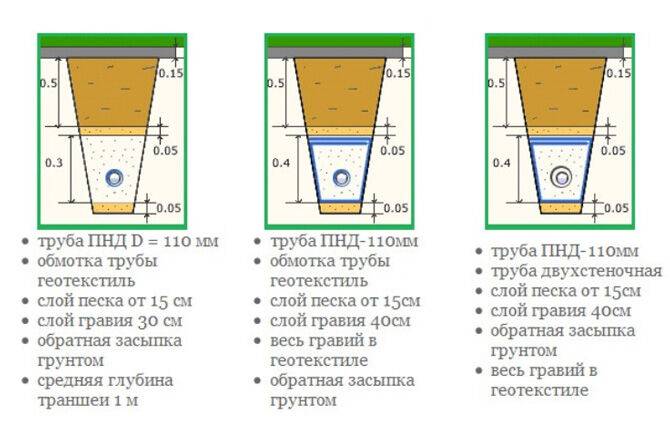

• Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;
• Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;

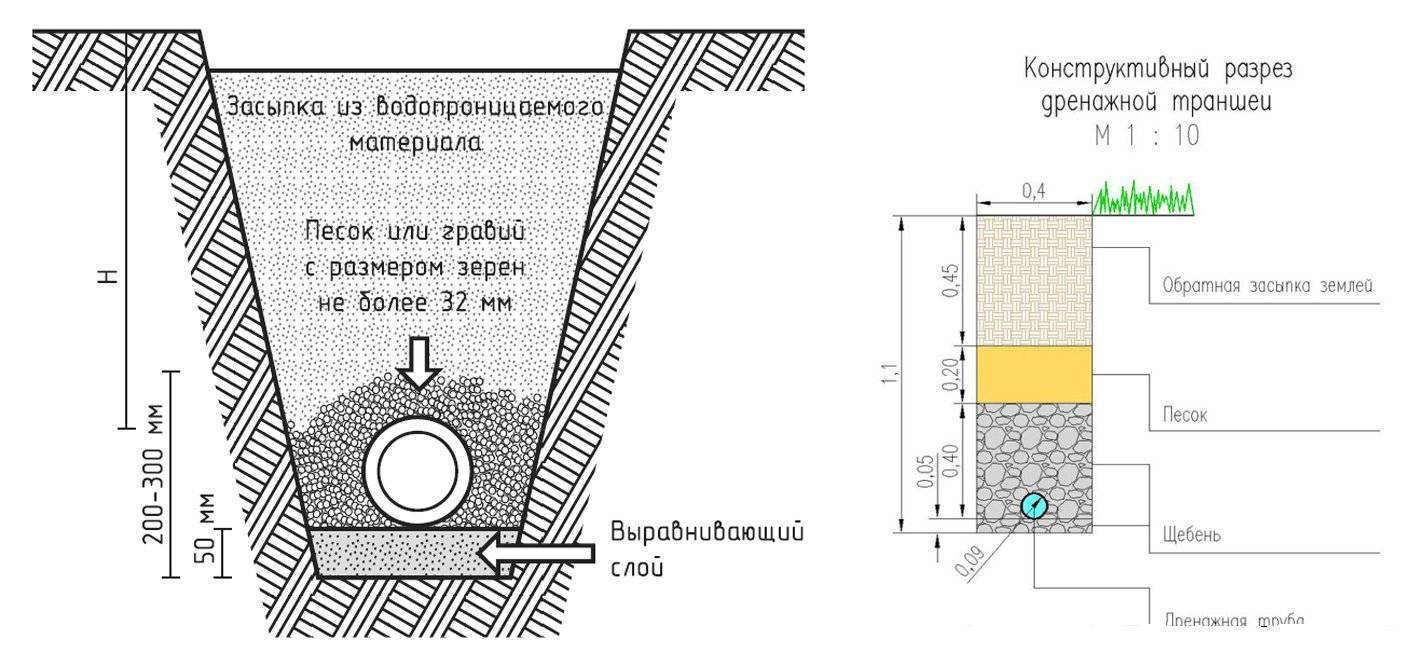

• Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.

Ширина должна быть удобной для работы при минимальных затратах труда.

Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.

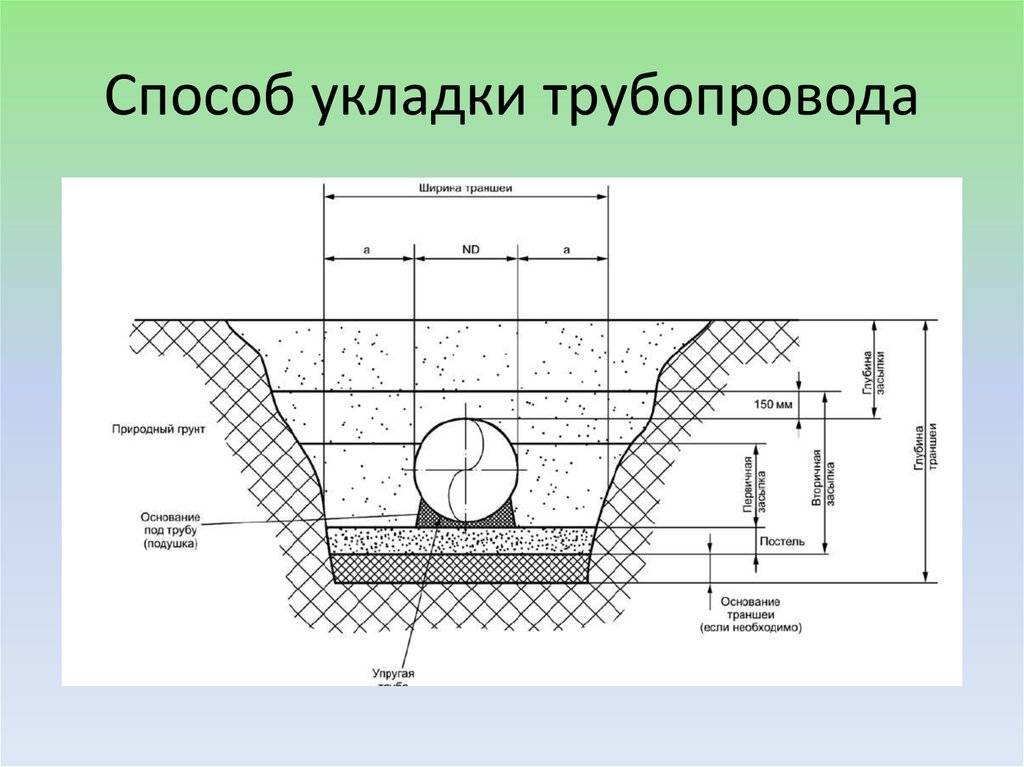

При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.

Лучше утеплить трубу пенопластом.

Как проложить водопроводную трубу траншейным методом

Бестраншейный метод прокладки трубопровода позволяет сохранить ландшафтный дизайн, но является довольно дорогим методом. Поэтому рекомендуется бестраншейный способ, если на участке отсутствуют декоративные участки ландшафта.

Когда водопровод под землёй, он находится под защитой толщи грунта и не портит своим внешним видом ландшафтный дизайн. И для этого необходимо выкопать траншею от точки подачи и до точки раздачи. Перед началом работ следует расчистить территорию и разметить участок согласно плану-схеме. Копать траншеи можно обычной лопатой для грунта. Однако, потребуется потратить много усилий, если каменистая почва. Стандартная ширина траншеи 70 — 90 сантиметров. Перед укладкой трубопровода необходимо подравнять стены выкопанной траншеи и максимально уплотнить дно. После этого, оно засыпается речным песком слоем 10-12 сантиметров для создания амортизирующей подушки.

Засыпают траншею с трубопроводом грунтом, который был извлечён из неё. Из грунта для засыпки удаляются камни, чтобы он был рыхлым. Изначально засыпка с уплотнением выполняется по бокам от трубопровода, фиксируя его в горизонтальном положении. Только после этого можно засыпать всю траншею согласно схеме. Не рекомендуется делать в схеме водопровода слишком острых углов. В этих местах уменьшается интенсивность движения воды и образуются отложения на стенках трубопровода, что часто является причиной его засора и снижения пропускной способности. Способы монтажа трубопровода

Чем утеплить канализационную трубу в земле своими руками. Видео

При прокладке канализационных труб на улице в загородном доме нужно обязательно позаботиться об их утеплении. Утеплить трубы вполне возможно без посторонней помощи, если вы будете следовать нашим пошаговым инструкциям и советам. Все трубы, которые находятся вблизи к поверхности земли или размещаются над землёй, подвергаются риску промерзания. Предлагаем узнать, чем утеплить канализационную трубу в земле своими руками.

Утепление канализационных труб в частном доме

Самый простой способ утепления — это прокладка труб ниже глубины промерзания почвы. Уровень промерзания зависит от региона, особенности грунта, близости вод. Если эти показатели выходят за пределы норм, этот способ не подходит. Если грунт промерзает на полтора метра, а грунтовые воды проходят на глубине одного метра, канализация всегда будет наполнена водой из земли, а трубы будут перемерзать.

Другой способ подразумевает использование более дорогого и эффективного оборудования. Прокладка труб с нагревательным кабелем в частном доме позволяет сохранять стабильную температуру и не позволяет воде в трубах замерзать. Саморегулирующийся кабель идёт по типу нагревательной ленты и прогревает трубы по всей длине.

Мощность прогрева составляет 30 Ватт на метр трубы. При использовании ленты с алюминиевым напылением, она приклеивается к трубе. Кабель можно резать в соответствии с нужными размерами, включается он в обычную розетку. Такая система должна быть обеспечена бесперебойным электропитанием. Трубы с кабелем (лентой) нужно тепло- и гидроизолировать

Прокладка труб с утеплителем в загородном доме позволяет качественно и надёжно защитить наружную канализацию

При покупке утеплителя для труб в доме нужно обращать внимание на его характеристики

Устойчивость к воде, долговечность, теплопроводимость, возможность повторного применения, цена — всё это очень важно при выборе

Виды материалов для утепления канализационных труб в доме

Разнообразие материалов для утепления канализации довольно широко, поэтому выбирать стоит с учетом местности и особенностей эксплуатации труб. Пенопласт представляет собой соединение гранул размером около 0,5 сантиметров. Гранулы соединяются при воздействии температуры. Такой утеплитель представляет собой полый цилиндр, который одевается на трубу и скрепляется строительным скотчем или  хомутами. Пенопласт удобен в работе и безопасен.

Пеноплекс или экструдированный пенополистирол состоит из вспененного вещества с большим количеством гранул. Пеноплекс выдерживает значительные нагрузки под землёй. Он отличается высокими показателями жёсткости, используется во влажных условиях. Пеноплекс, кроме утепления труб канализации, применяется для утепления фундамента, подвалов и отмосток.

Фольгированный изолон довольно часто применяется для утепления коммуникаций. Он позволяет гарантированно защитить трубы от промерзания и разрушения на долгие годы. Это качественный и недорогой материал довольно просто монтируется на трубах. Рулон разрезается на полоски и спиралью наматывается на трубу. Фиксируется утеплитель при помощи изоленты, скотча, пластиковых хомутов.

Утепление труб канализации часто проводят при помощи готового или напыляемого ППУ (пенополиуретана). ППУ наносится с помощью специальной установки. Вместо напыляемого дорогого вещества, можно приобрести готовые блоки с любым подходящим диаметром. Крепятся блоки хомутами, алюминиевым скотчем или другими соединительными материалами. Этот материал устойчив к влаге, сырости. Он легко снимается и долго служит.

Смотрите видео: Как правильно уложить канализационные трубы загородного дома

Каждый способ утепления хорош по-своему, поэтому материал подбирается индивидуально. Зная, как и чем провести утепление труб канализации в частном доме, вы сможете существенно сэкономить. Защитите свою канализацию при первоначальной прокладке труб, тогда ремонт в доме будет недорогим и долговечным.

Техническое предисловие

Чтобы морально (и не только) подготовиться к работам, безусловно, нужно узнать немного общей теории.

Способов прокладки водопровода два: на поверхности и под землей. В данной статье мы рассмотрим последний вариант.

Укладка водопровода

Прокладка трубопровода осуществляется одним из трех методов:

1. Экскаватор роет траншею, остальные работы выполняются вручную. Требуется много специальной техники.
2. Горизонтальное бурение (ГНБ), бестраншейная технология. Прокалывание земли.
3. Щитовая прокладка – этот способ называют коллекторным. Строение тоннелей под коммуникации.

Технология в каждом случае различна, мы рассмотрим в данной статье способ, который можно сделать своими руками (лопата вместо экскаватора, бурения).

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

• сокращение временных и финансовых затрат;
• сведение к минимуму вреда, наносимого окружающей среде;
• нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

• релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
• реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

• сначала по обеим частям трассы выкапываются два котлована;
• затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
• при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
• после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Основные факторы, которые влияют на определение глубины водопровода

1. Поддержание температуры в данной области в холодное и жаркое время года. При низкой температуре вода в трубах замерзает, при высокой нарушается ее целостность, оба фактора температуры влияют на функциональность водопроводной системы,
2. Свойства и характеристика почвы (показатель глубины меняется в зависимости от того какая почва: глинистая, вязкая – 1,3 м, мягкая, рыхлая – 1,6 м, твердая – 1,9 м),
3. Наличие растительности на поверхности земли (кустарники с разрастающимися массивными корнями повреждают целостность водопровода),
4. Температура воды, проходящая через водопровод (частые перепады температуры негативно влияют на структуру трубной системы),
5. Процент прямых солнечных лучей (воздействие солнца влияет на внешнюю оболочку трубы и сократит длительность ее использования),
6. Наличие и удаленность подземных вод (если воды находятся слишком близко, то можно использовать только неглубокие траншеи).

Необходимые материалы

Выбор материала труб — весьма ответственная задача. Если подойти к ней недостаточно тщательно, то в дальнейшем это скажется на эксплуатационных качествах трубопровода. Чаще всего для их прокладки используются металлы и полимеры. Хорошо проявляет себя сталь и чугун. Еще демонстрирует высокие показатели качественная медь. Это то, что относится к металлам. Среди полимерных материалов выбор гораздо шире: множество видов полиэтилена, полипропилен и так далее. Определенной популярностью пользуются укрепленные стекловолокном и алюминием трубы.

У всех из представленных материалов имеются определенные особенности, благодаря которым они и стали популярными. На отечественном рынке наиболее востребованы стальные трубы для монтажа трубопровода. Связано это с низкой стоимостью материалов. Но у нее ряд недостатков: такие трубы подвержены коррозийному воздействию, требуют покраску, монтаж отличается своей сложностью.

Как уже было упомянуто выше, медные трубы также используют в трубопроводах. Данный материал отличается долгим сроком эксплуатации, но еще и дороговизной. Медные трубы устойчивы к коррозии, зарастанию сечения, переносят высокие и низкие температуры, а также их перепады. Такой трубопровод прослужит очень долго, но и затраты на него будут соответствующие.

Среди полимерных материалов чаще всего выбирают полипропилен. Такие трубы стоят относительно дешево, при этом обладают высокими эксплуатационными характеристиками и долговечные.

Траншея под водопровод – факторы разрушения, особенности, требования

Независимо от того, к какому типу источника подсоединен водопровод для частного дома, его подводку к дому лучше всего осуществлять под землей. Обусловлено это прежде всего тем, что трубопровод на поверхности остается без защиты и легко подвергаются воздействию разрушающих факторов. Существует следующий ряд аспектов в пользу его подземной прокладки:

1. Отрицательная температура в зимнее время. Вода может полностью замерзнуть, расшириться, разорвать трубы, оставить дом без водоснабжения и привести к ремонтным расходам.
2. Затруднение передвижения по территории участка. Оставаясь на поверхности, она может просто мешать.
3. Механическое или химическое разрушение. Материал трубопровода может легко повредиться от наезда транспортом, во время строительно-ремонтных или садово-огородных работ, от атмосферных осадков, удобрений и подкормок, вносимых в почву.
4. Ухудшение ландшафтного дизайна, необходимость маскировки.

Укладка водопровода в землю позволяет защитить трубы от промерзания, и устранить влияние на окружающий ландшафтИсточник arms-strong.ru

Согласно нормативам СНиП, глубина траншеи под водопровод в частном доме должна составлять минимум 1 м. В противном случае высок риск вероятности повреждения трубопровода динамическими нагрузками. Например, если сверху проедет автомобиль или трактор, слой грунта осядет, и труба сплющится. Однако на практике существует более сильный фактор разрушения – это промерзание почвы.

Поэтому реальная глубина погружения труб должна быть еще больше – как минимум на 30 см ниже отметки промерзания почвы, которая в свою очередь зависит от климатических особенностей местности. Помимо этого, копка канала должна отвечать следующему ряду требований:

• Наиболее возможная прямая траектория. Чем более изогнутой будет магистраль, тем ощутимее будут потери напора и сложности в монтаже.
• Ширина траншеи по строительным технологиям не должна быть меньше 0,7 м. Однако на своих участках значение параметра нередко сужается до минимально комфортного, позволяющего свободно укладывать используемые трубы – как правило, не более 30-40 см.
• Соблюдение уклона в 0,002-0,005 к источнику. Это необходимо для быстрого слива воды из трубопровода на случай проведения ремонта или отключения системы на зиму.

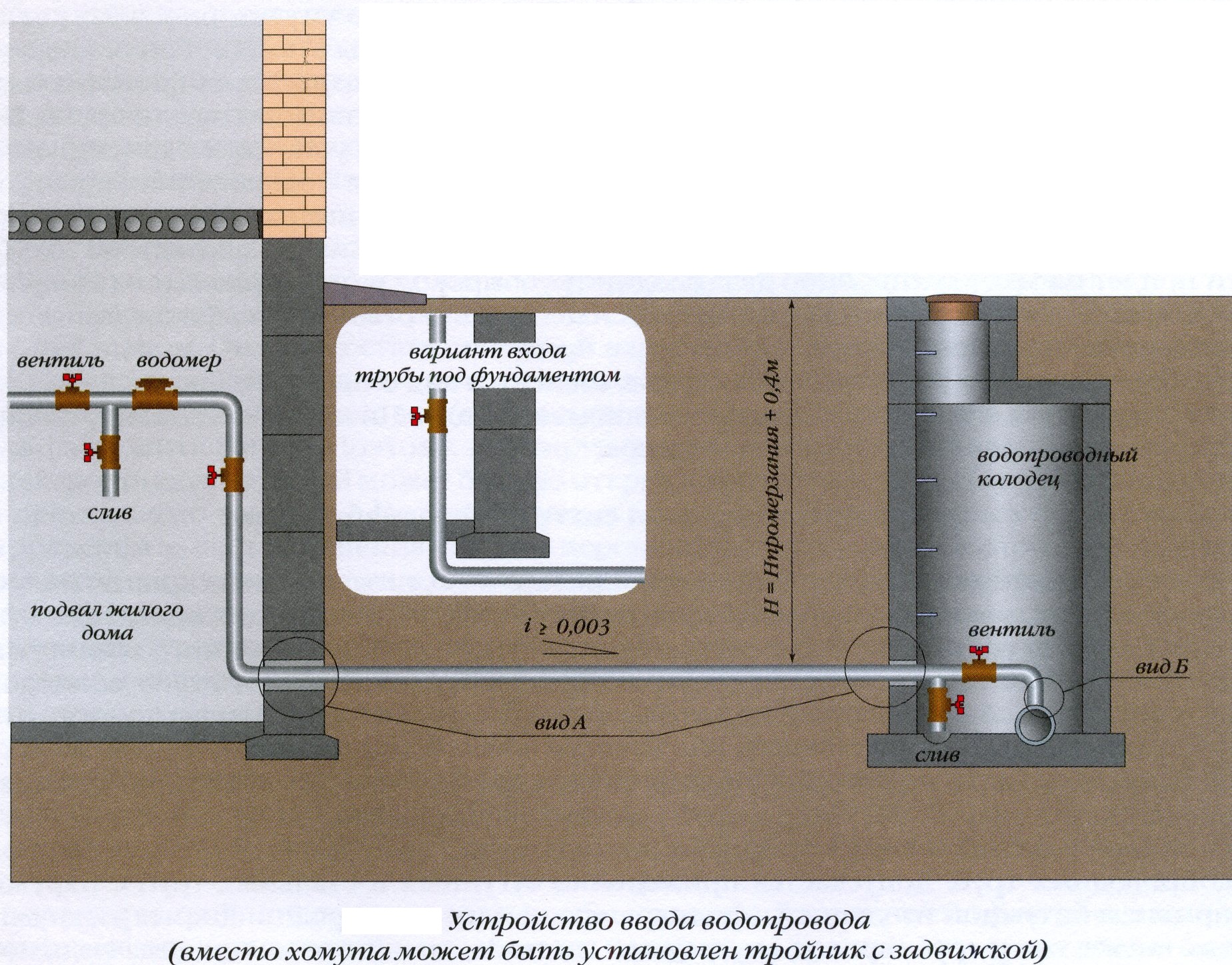

Водопровод обязательно должен иметь небольшой уклон в сторону источникаИсточник infradom.ru

• Наличие в одной канаве водопровода и канализации не допускается.
• Возможен монтаж электрокабеля поверх водопроводной трубы, если будут соблюдены следующие условия – номинал тока не выше 35 кВ, проводник дополнительно помещен в электроизоляционную оболочку, и глубина траншеи позволяет разместить коммуникации на расстоянии минимум 0,25 м друг от друга по высоте, при этом над электромагистралью сохраняется минимум метровый слой почвы.
• Дно канала должно быть достаточно твердым и утрамбованным – так, чтобы после укладки и засыпки труба нигде не просела по высоте.

Нормативы проведения кабельных трасс

Стандарты закладки по СНиП

Необходимая глубина прокладки водопроводных труб составляет 0,5 м (это минимальное значение, разрешающие сохранить целостность и срок использования коммуникационной системы) ниже уровня промерзания грунта, но также она зависит от географической местности и характера почвы.

Из каких материалов должна быть труба:

• Сталь. Трубы из стальных конструкций использовались в старых постройках. Сейчас не самый актуальный выбор, так как существуют более качественные и стойкие материалы;
• Оцинкованная сталь. Усовершенствованный вариант предыдущего материала. Использование цинка на поверхности предотвращает от негативного воздействия внешних факторов и повышает срок службы. Есть мнение, что данный материал портит качество воды, поэтому его не используют для питьевых систем;
• Металлопластик. Комбинирование пластмассы и метала, гарантируют длительный срок эксплуатации. Высокая устойчивость к воздействию неблагоприятных внешних факторов;
• ПНД. Данные материал обладает рядом преимуществ: низкая стоимость, устойчив к воздействию окружающей среды, высокая гибкость, легкий в применении.
