Разновидности газовых котлов и их технические характеристики
Котлы Навьен мощностью 13 кВт имеют довольно большой модельный ряд:
Navien Deluxe
Серия Deluxe пришла на смену модельному ряду Navien Ace, производство которого прекращено. Конструкция серии Deluxe мало отличается от устройства старых моделей, но внесены некоторые усовершенствования, усилены слабые узлы, увеличен общий ресурс котла.

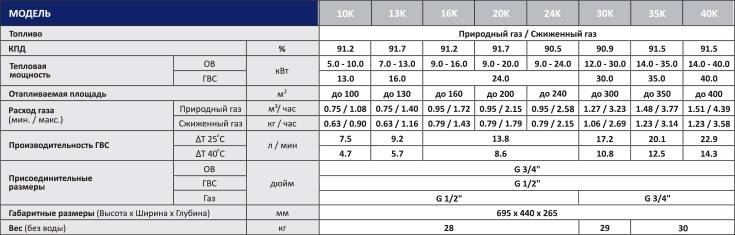

Технические характеристики:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |

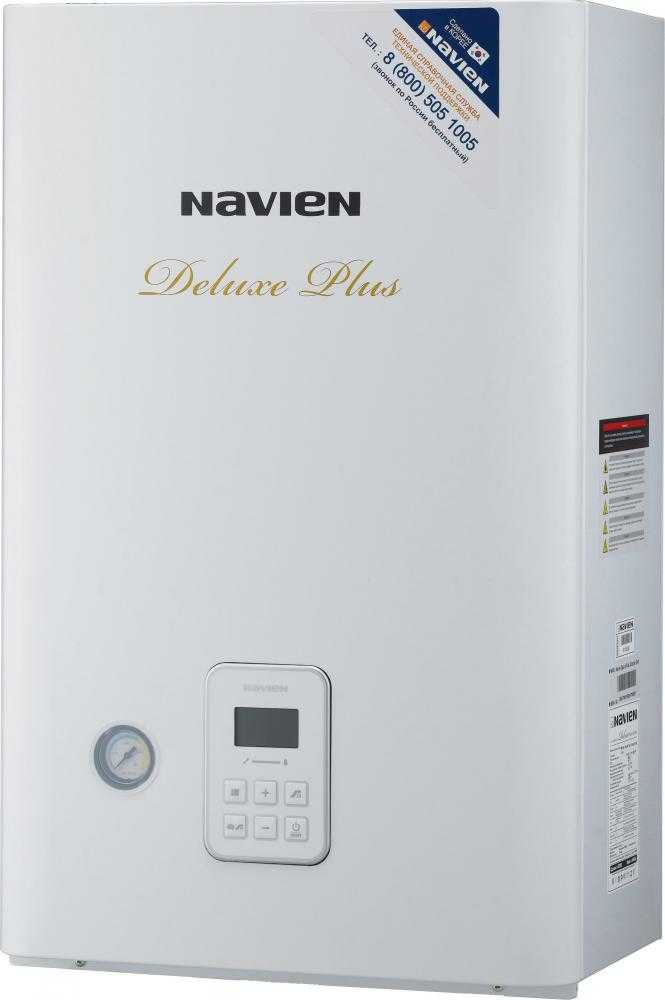

Navien Deluxe Plus
Один из вариантов серии Deluxe, отличающийся небольшим изменением количества потребляемого газа. Кроме того, он имеет коаксиальный дымоход, удобный в монтаже и не требующий создания лишних проходов сквозь перекрытия и кровлю.
Характеристики:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |

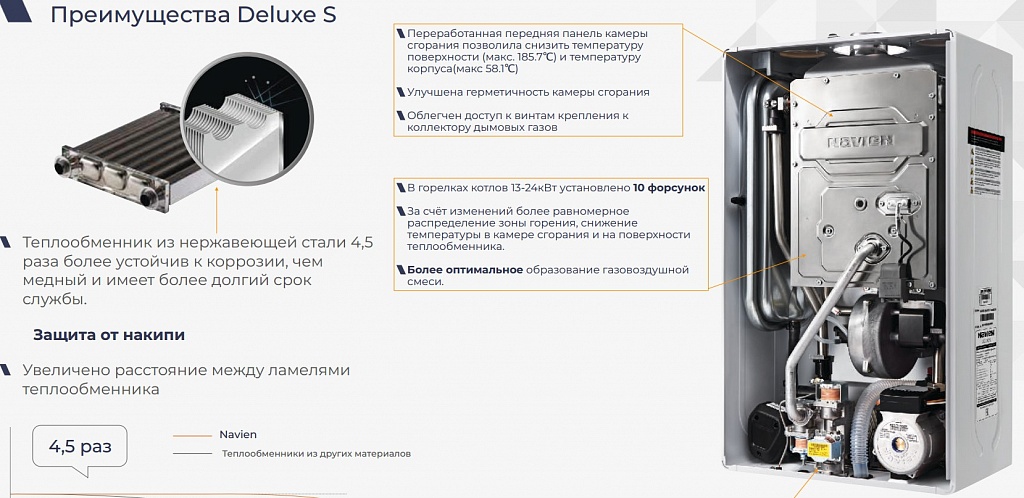

Navien Deluxe S
Новинка среди котлов серии Deluxe. Имеет усовершенствованные узлы, устранены некоторые недоработки в соединениях и деталях. Обладает несколько уменьшенными размерами.
Параметры котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x400x255 |
| Вес | 28 кг |
Navien Ace Atmo
Котел оборудован камерой сгорания открытого типа. Это несколько меняет общую конструкцию агрегата, требует использования в хорошо проветриваемом помещении. Возможна работа только на природном газе. Для большего теплового эффекта в конструкции применен медный теплообменник, дающий лучший режим передачи тепловой энергии.

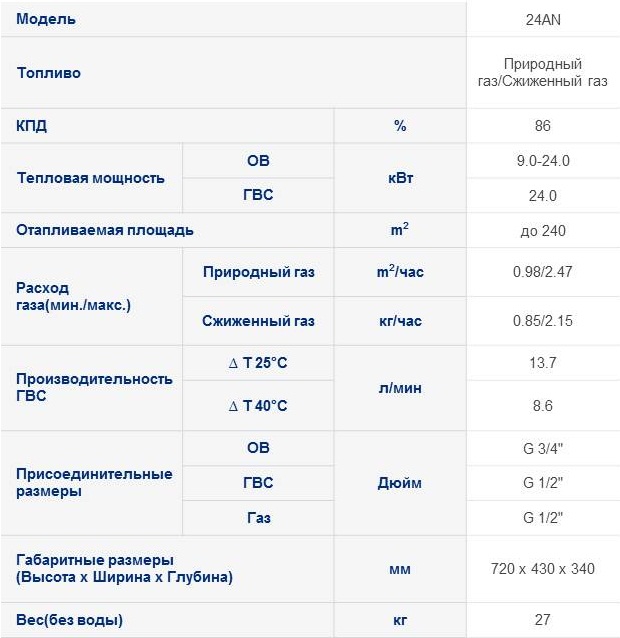

Характеристики котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 86% |
| Тип камеры сгорания | Открытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 40°-80° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Медь |
| Размеры | 720x430x340 |
| Вес | 26 кг |
Navien Prime
В дополнение к стандартному набору опций данный котел снабжен погодозависимой автоматикой, самостоятельно регулирующей режим обогрева в соответствии с изменениями температуры на улице. Это снимает с владельца заботу об изменении настроек котла и повышает комфорт для жильцов дома.
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Navien Smart TOK
Данный агрегат является наиболее продвинутой моделью. При одинаковых технических характеристиках, он обладает погодозависимым режимом обогрева, имеет возможность управления со смартфона, для чего в него встроен модуль WiFi.
Параметры котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 40°-80° |
| Температура ГВС | 30°-60° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |

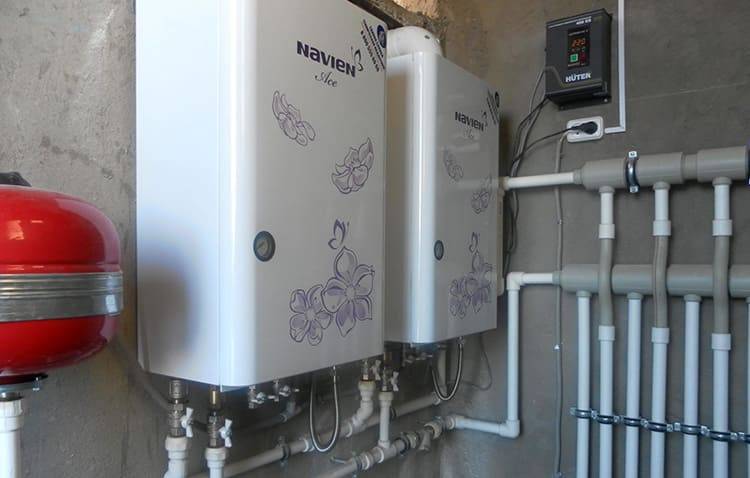

Настенные модели
Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:
- Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
- Нестабильное давление в системе водопровода.
- Все время происходящие перепады в системе электроснабжения.
- Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.
Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.

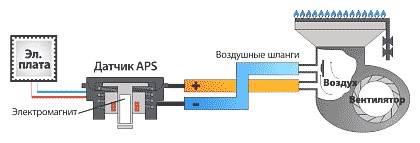

Схема турбонадува

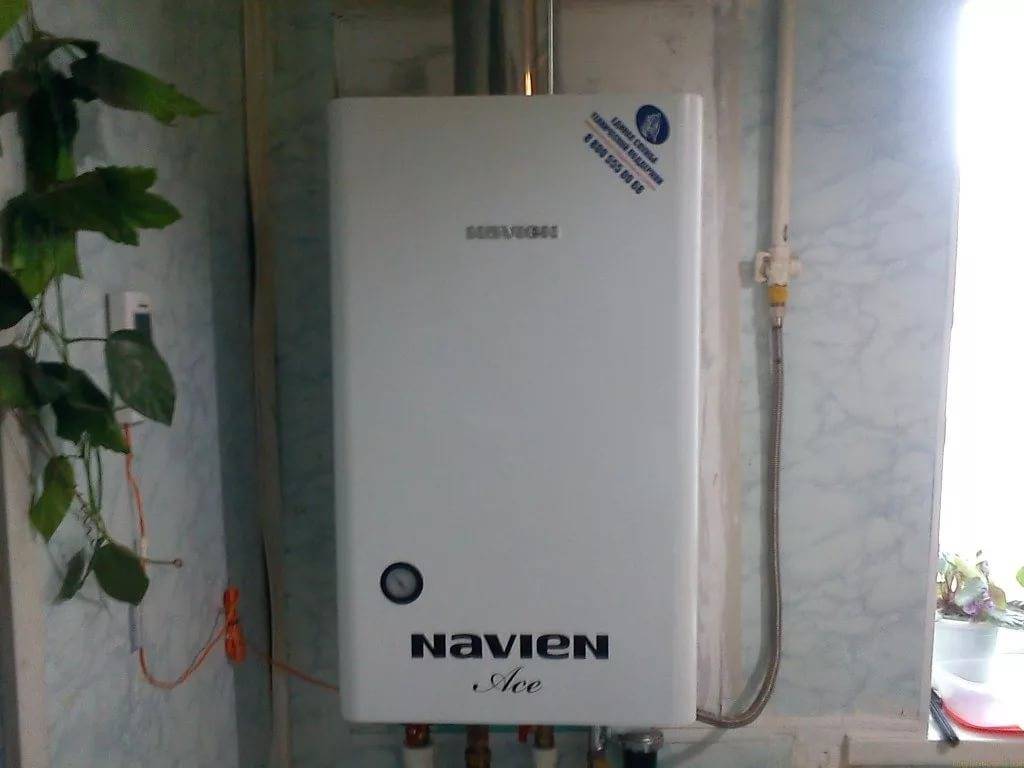

Котел Navien Ace
В чем преимущества данной модели, почему она до сих пор так популярна?
- Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
- Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
- В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
- В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.
Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.

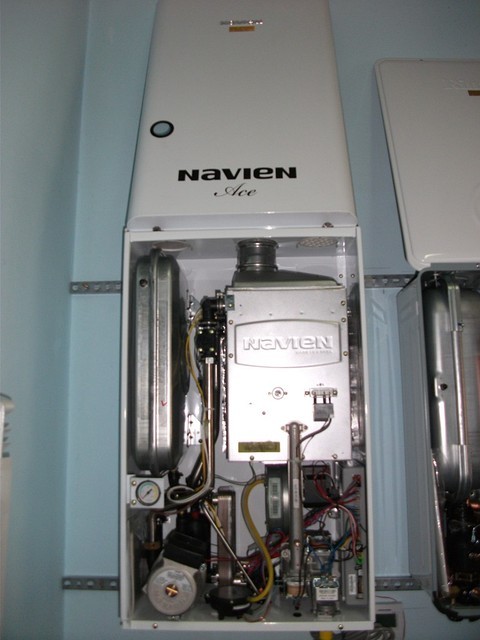

Устройство котла
По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.
Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.

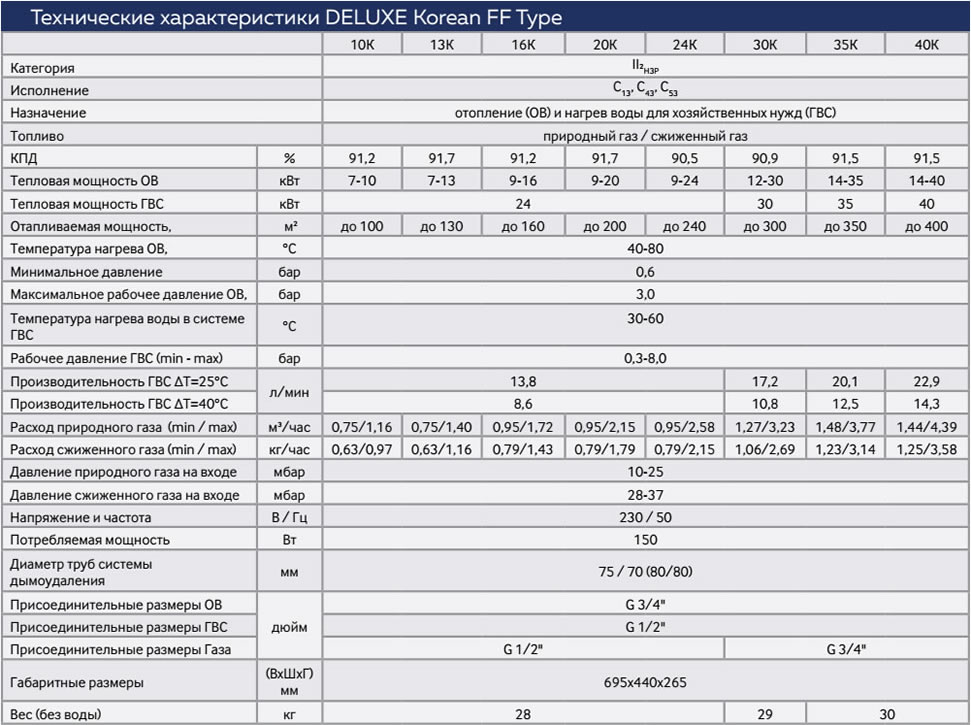

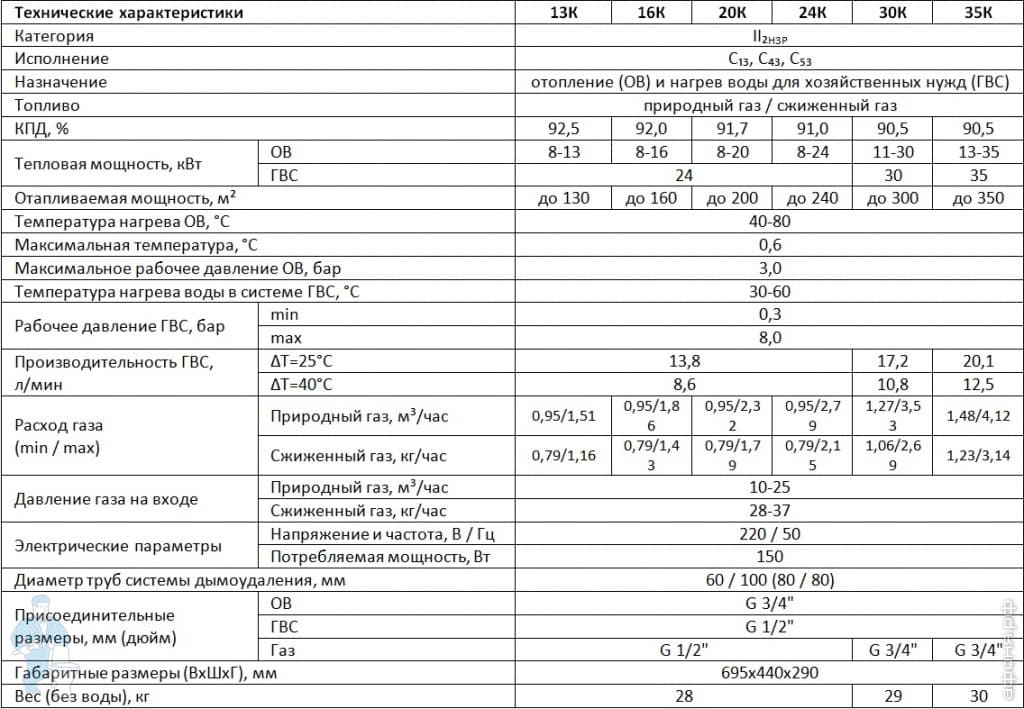

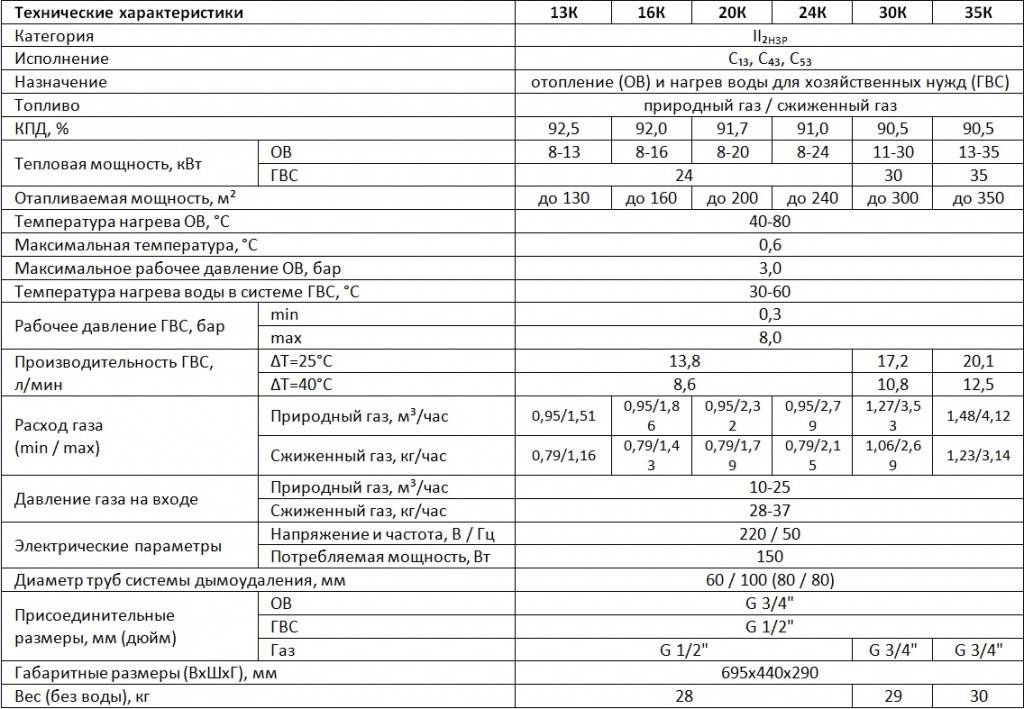

Давайте перечислим некоторые общие технические характеристики.
| Технические параметры | Показатель |
| КПД | 90-92% |
| Температура теплоносителя | 40-80°С |
| Давление теплоносителя | 0,6-3,0 бар |
| Температура воды в системе ГВС | 30-60°С |
| Давление в системе ГВС | 0,3-8,0 бар |
| Габаритные размеры | 695×440х265 мм |

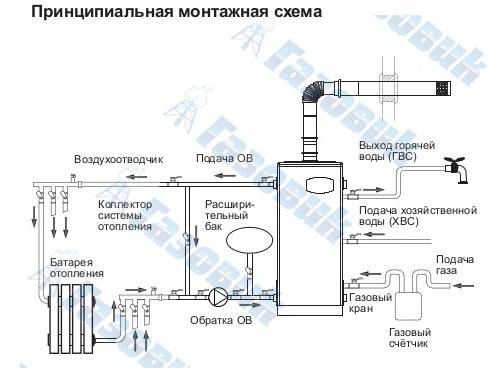

Схема установки
Принцип работы
Если говорить о том, как работают настенные модели, то никаких особенных отличительных правил здесь нет. Это стандартная классическая схема, где используется горелка, камера сгорания и теплообменник.
Основная масса моделей настенных агрегатов – это котлы с закрытой камерой сгорания. Поэтому эти приборы обеспечиваются турбонадувом и коаксиальным дымоходом.
Где они используются
Двухконтурные котлы фирмы Навьен предназначены для эксплуатации в частных домах или офисах соответствующего размера. Они оптимальным образом рассчитаны на обслуживание подобных помещений, обладают необходимым запасом мощности и прочими возможностями.
Использование подобного оборудования в производственных цехах или общественных зданиях затруднено из-за больших объемов, уменьшающих эффективность работы оборудования.
Кроме того, подача ГВС актуальна именно в жилых домах, что несколько ограничивает область использования, но позволяет уверенно отнести эти агрегаты к группе бытовых отопительных приборов.
Виды

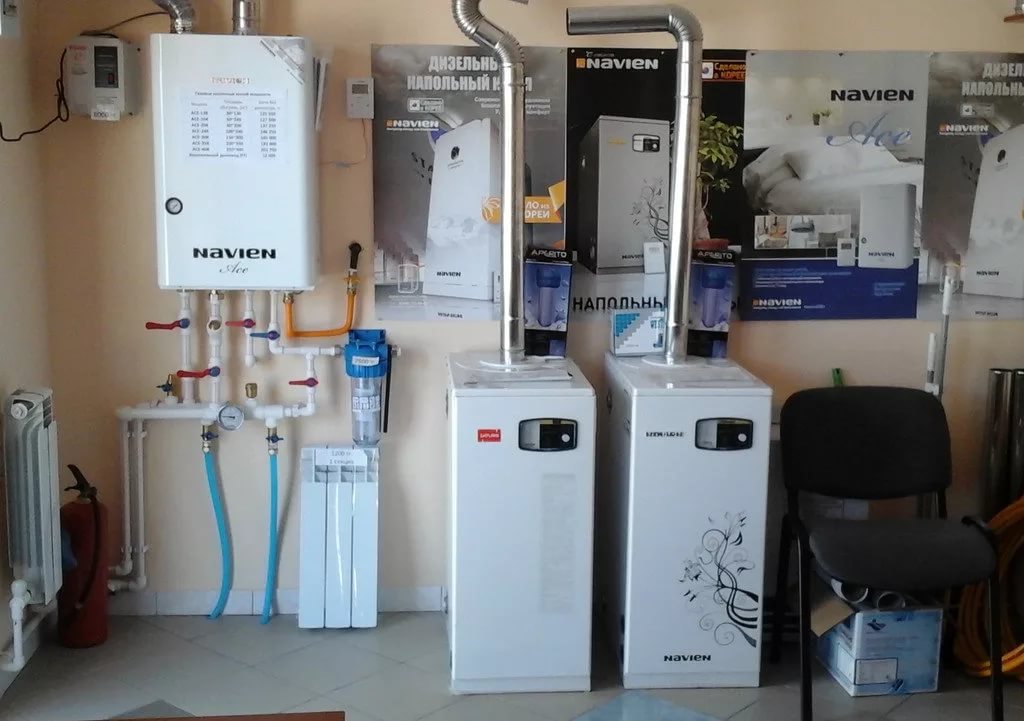

Существует два типа котлов Навьен:
- Напольные.
- Настенные.
Напольные конструкции массивнее, их проще устанавливать. Настенные образцы компактны, не заполняют собой помещение, гармонично вписываются в интерьер.
По функционалу и конструкции они мало отличаются друг от друга, представляя собой лишь разные варианты размещения.
По принципу действия различают следующие конструкции:
- Атмосферные. Это котлы с открытой горелкой. Нуждаются в активной вентиляции помещения, в котором находятся. Более дешевые по сравнению с другими моделями, имеют относительно низкий КПД, который частично компенсирован использованием медного теплообменника.
- Турбированные. Это конструкции с закрытой камерой сгорания. Процесс поддерживается подачей свежего воздуха (турбонаддувом), вследствие чего КПД установок заметно повышается и достигает 91,7%. Такая конструкция несколько дороже, но удобнее для эксплуатации в жилом доме, поэтому популярность турбированных котлов наиболее велика.
- Конденсационные. Эта категория установок имеет дополнительный теплообменник, использующий энергию пара из выводимого дыма. Дополнение позволяет получить еще около 30% тепловой энергии, что значительно повышает эффективность котлов. При этом, стоимость конденсационных агрегатов намного выше, что ограничивает спрос.
Кроме того, котлы различаются по типу дымохода.
Существуют:
- Коаксиальный тип. Использован популярный в Европе принцип «труба в трубе», где внешний контур обеспечивает подачу воздуха для турбонаддува, а внутренний является дымоходом. Технология удобна тем, что вывод трубы производится сквозь стену, не требуя сложных прохождений сквозь перекрытия или кровлю.
- Корейский (раздельный) дымоход. Подача воздуха и дымоход — две отдельные трубы. Часто дымоход подключают к общей дымовой трубе дома, а забор воздуха производят путем вывода трубопровода сквозь наружную стену.
Несмотря на присутствие различных вариантов конструкции, любой агрегат корейских производителей демонстрирует высокую работоспособность и качество.
Виды газовых котлов Navien (Навьен)
Конструктивное исполнение каждой отдельно взятой модели отопительного оборудования Navien может существенно отличаться друг от друга. Это оказывает определённое влияние на порядок выполнения монтажных работ и особенности эксплуатации. Предлагаем познакомиться с основными видами газовых котлов Навьен, чтобы вы смогли решить, какой вариант идеально подойдёт для вашего дома.
Производитель предлагает широкий модельный ряд
По способу установки
В зависимости от способа установки, газовые котлы Navien принято делить на напольные и настенные. Первые монтируются на полу и имеют достаточно большие габариты. Для их размещения, чаще всего, выделяется отдельная котельная. В маркировки подобных моделей Навьен присутствует буква «N». У настенных устройств более компактные размеры. Их крепят на вертикальную поверхность.
Настенные газовые котлы Навьен имеют небольшие габариты

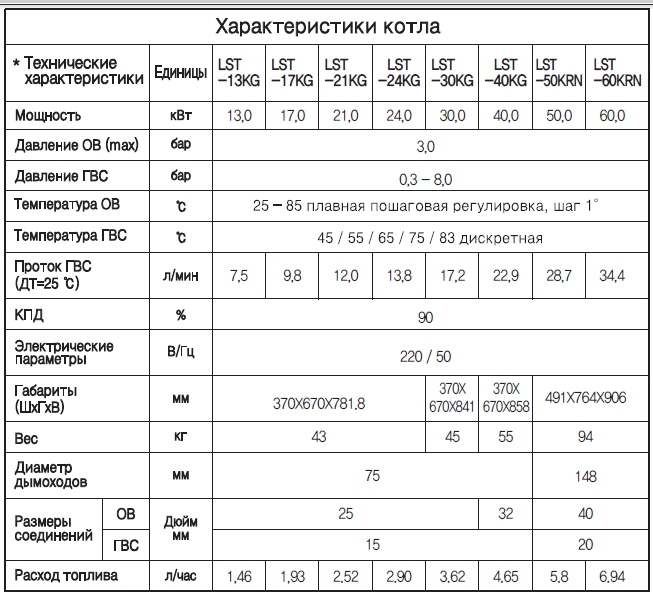

Вес напольных котлов Navien может быть значительным
По количеству контуров
Компания «Навьен» предлагает одно- и двухконтурные модели. Первый вид используется исключительно для нагрева воды для системы отопления. Во втором – предусмотрен дополнительный контур, позволяющий нагреть определённое количество воды для ГВС.
Двухконтурные котлы Navien используются для обогрева дома и нагрева воды
По функционалу
Функциональные возможности устройств зависят от того, к какой линейке относится устройство:
- Prime. Для этого модельного ряда характерна максимальная комплектация. Газовые котлы полностью отвечают требованиям, предъявляемым к отопительному оборудованию, так как при их разработке использовались инновационные технологии. Мощность может колебаться в пределах 13–35 кВт. Актуальная информация отображается на жидкокристаллическом дисплее;
- Deluxe. Функционал устройств близок к предыдущей линейке, однако отсутствует дисплей. Дозирование воздушной струи для оптимизации рабочих параметров газового котла обеспечивается с помощью датчика давления воздуха (APS). Представлен широкий модельный ряд устройств с мощностью 10–40 кВт;
- Ace. Наиболее востребованная линейка с оптимальным функционалом и приемлемой стоимостью. Возможна работа в ручном, автоматическом режиме и по таймеру. Компания предлагала газовые котлы с открытой камерой Ace Ftmo и с закрытой – Ace Turbo. Однако недавно было опубликовано заявление о снятии данной линии с производства;
- Steel (GA/GST). Одноконтурные и двухконтурные приборы с мощностью 11–40 кВт, для изготовления которых используются прочные материалы, включая нержавейку. Функционал зависит от комплектности;
- SmartTok. Современное отопительное оборудование, допускающее дистанционное управление посредством смартфона. Позволяет отрегулировать режим работы котла на расстоянии, а также с помощью голоса. Предусмотрен датчик наружной температуры.
Prime – обладает максимальным функционалом
Линейка Ace имеет оптимальный функционал
Особенности
Котел Navien производится одноименной компанией из Кореи на основе ее личных изобретений. В итоге получается оборудование, которое отличается повышенной эффективностью, экономичностью и довольно простой эксплуатацией. Таким образом, получается, что при помощи этой техники удается организовать отличное индивидуальное отопление.
Сегодня на рынке от компании Navien можно встретить настенные обогревающие устройства, отличающейся тягой (естественная или принудительная). Такие двухконтурные агрегаты могут отопить жилье площадью 20-500 квадратных метров.
Работа данных устройств осуществляется по вполне обычной схеме. Поглощение тепла, которое производится, когда газ сгорает, нагревает теплообменник котла. Насос, который встроен в саму систему устройства, позволяет циркулировать воде от теплообменника. В камеру сгорания поступает принудительно воздух при помощи встроенной системы вентиляции.
Чтобы срок службы отопительных устройств был больше, производитель изготавливает их из нержавеющей стали, поэтому они хорошо защищены от ржавчины и способны длительное время выдерживать высокие температуры и температурные перепады.

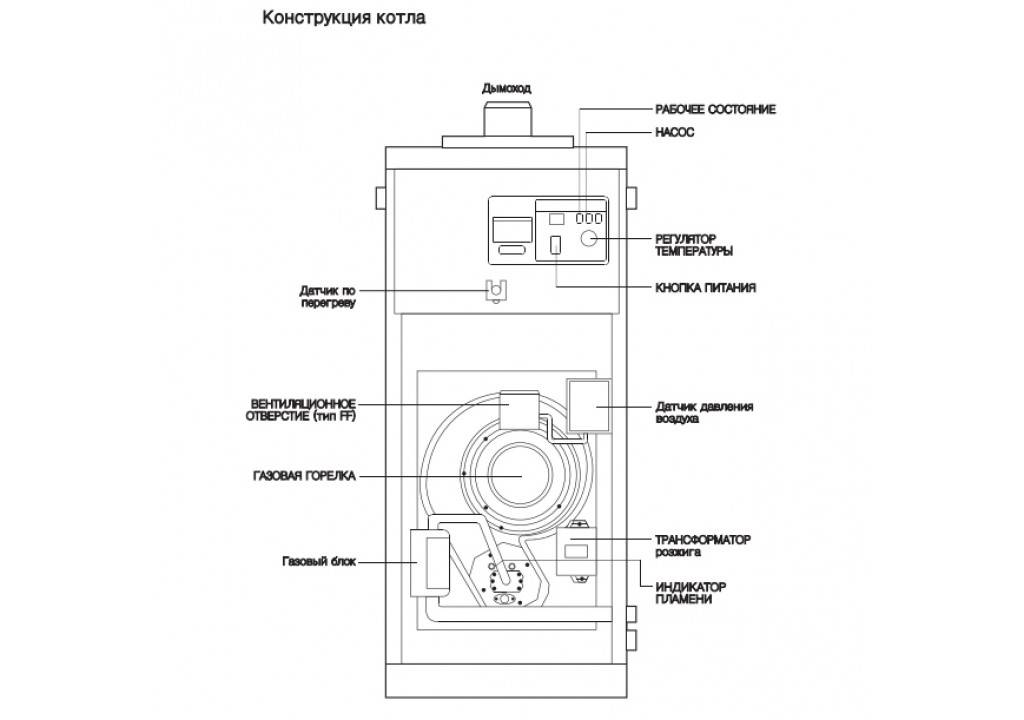

Обычно котлы, работающие на газу, состоят из:
- коробки-корпуса;
- насоса для циркуляции;
- горелки;
- одного или двух теплообменников.
В моделях от Navien горелка может иметь различное строение. Например, в агрегатах открытого вида должен быть обязательно дымоход, который обеспечит тягу. Воздух для горелки будет браться сразу из места, где располагается котел. Это означает, что для такой модели понадобится постоянное поступление кислорода в помещение.
Для закрытых горелок используется дымоход, который называется коаксидальным. Через него происходит подача кислорода и выходят продукты, получившиеся в результате сгорания. Такое устройство работает с принудительной тягой. Само отверстие для вентиляции в данном случае будет выведено на улицу сквозь стену.
Теплообменники на двухконтурных отопительных устройствах раздельные. Один из них обеспечивает отопление помещения, а другой нагревает холодную воду для пользования. Стоит отметить, что для изготовления обеих теплообменников корейцы используют исключительно нержавейку. Это позволяет значительно продлить их срок службы, в то время как в большинстве котлов от других производителей только один из теплообменников не подвержен коррозии.
Нельзя не отметить такой важный момент, как то, что компания самостоятельно изготавливает все элементы, входящие в состав котла.

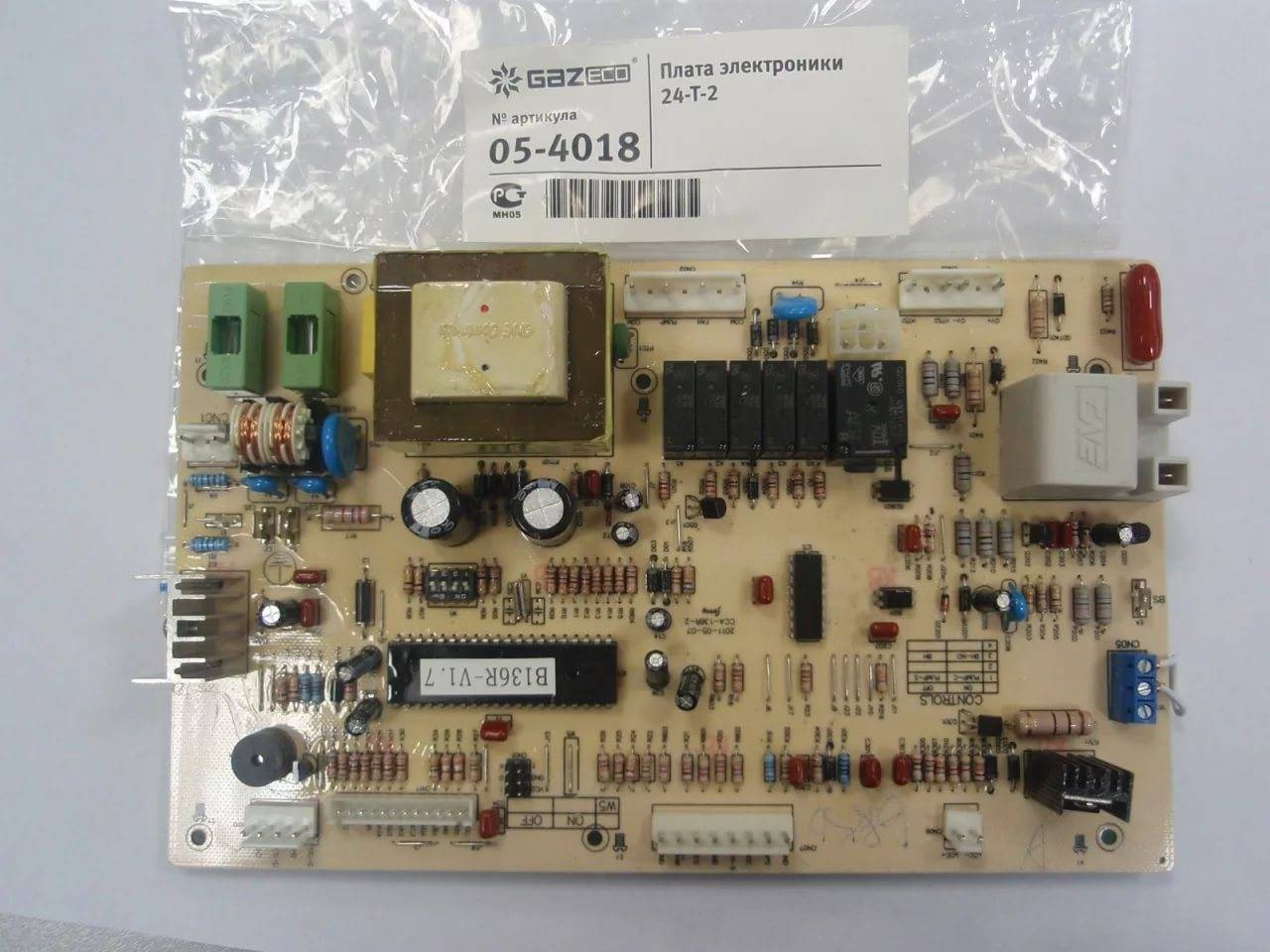

Встроенная интегральная микросхема в электронную плату котла обеспечивает защиту от перепадов напряжения. Подобная защита имеется только в дорогом газовом оборудовании от немецкого производителя. Однако не стоит надеяться только на чип, лучше все же дополнительно воспользоваться стабилизатором напряжения.
Самой главной особенностью котлов Navien можно считать блок управления в виде небольшой коробочки, которая вынесена наружу. На ней есть дисплей и кнопки, которые позволяют управлять работой устройства. К примеру, на дисплее отображаются данные о неисправностях или ошибках в работе, температура воды, воздуха и теплоносителя. Также на нем можно выставить время. Кнопки позволяют самостоятельно выставить режим работы котла, температуру и включить или выключить оборудование.
Мощность газового агрегата является достаточно важным параметром, ведь от него зависит производительность. Чем больше будет мощность, тем больше воды в минуту сможет нагреть котел. Например, если мощность агрегата составляет 13 кВт, то в минуту он будет выдавать около 10,5 литров нагретой воды, а если 35 кВт – примерно 19 литров. Практика показала, что на среднюю семью достаточно устройства мощностью 16 кВт, которое способно выдавать 14 л/м.
Управление устройствами Navien очень удобно еще и по причине наличия систем голосового сопровождения, которое может всегда дать подсказку. Самодиагностика оборудования также хороша, так как дает возможность в самые короткие сроки получить необходимые данные о сбоях в работе, неполадках или каких-либо ошибках.
При всем этом отопительное оборудование является выносливым, долговечным, компактным и недорогим. По соотношению цена-качество оно лучше, чем многие немецкие и итальянские аналоги.
Его устройство
Двухконтурный котел выполняет одновременно две функции:
- Нагрев теплоносителя (ОВ).
- Подготовка горячей воды (ГВС).
Для нагрева ОВ используется первичный теплообменник. ОВ, поступая в него, нагревается до максимально возможной температуры.
Покидая теплообменник, горячий поток проходит сквозь трехходовой кран, производящий подмешивание более холодного обратного потока для получения заданной температуры.
Перемещение теплоносителя обеспечивает циркуляционный насос. Горение газа поддерживает поток свежего воздуха, который подает вентилятор.

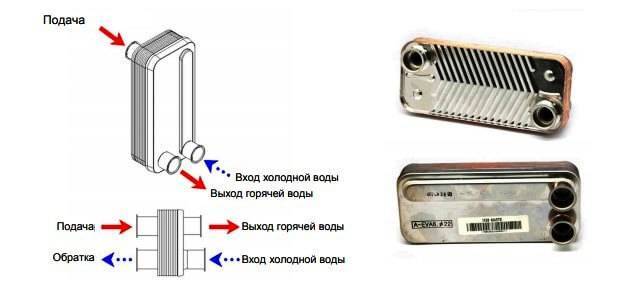

Нагрев ГВС производится во вторичном пластинчатом теплообменнике. Горячая вода имеет температуру, обратно пропорциональную активности разбора — чем меньше напор в кране, тем горячее будет вода.
Все функции постоянно мониторятся датчиками, выдающими на дисплей ошибку при появлении каких-либо сбоев.
Настройка
«Навьен» запрограммирован на зимний (отопление и ГВС) и летний (ГВС) режимы функционирования — со значками «Снежинка» и «Солнышко». Регулировка температуры в сети на ЖК-пульте выполняется, когда на нем горит пиктограмма «радиатор». В одних вариантах запускают «Режим отопления», в других прокручивают ручку. Мигающий светодиод фиксирует установленную температуру воды.
Если же значок просто горит без пульсации – отображается фактическая температура в сети. Выбрав значок, через «+» или «-»,увеличивают или уменьшают температуру. Через пару секунд светодиод прекращает мигать и покажет реальную температуру. Регулируют температуру отопления от 40.0 С до 80.0 С. Если она установлена неправильно высветится код ошибки.
Обратите внимание! Регулировка температуры ГВС осуществляется аналогичным образом, только на пульте пиктограммы с краном, диапазон от +30 до +60 С
Техническое устройство и принцип работы газового котла Навьен

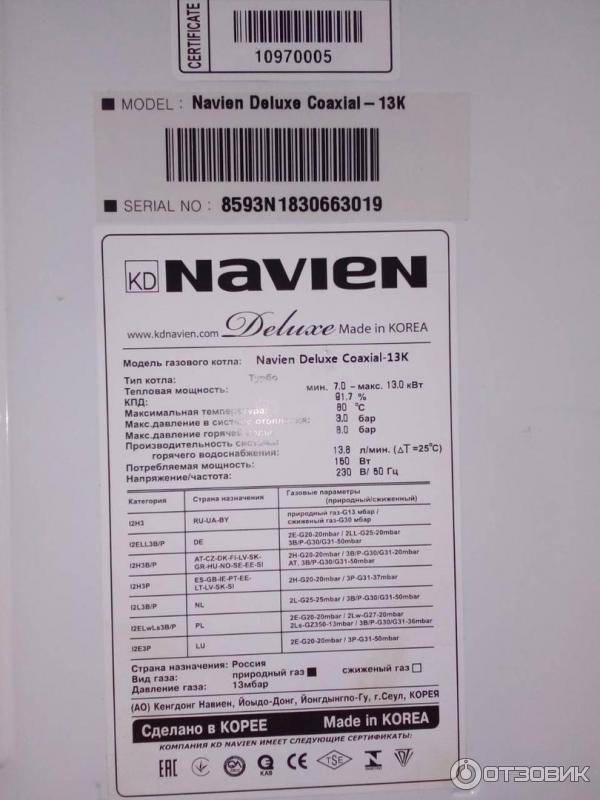

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

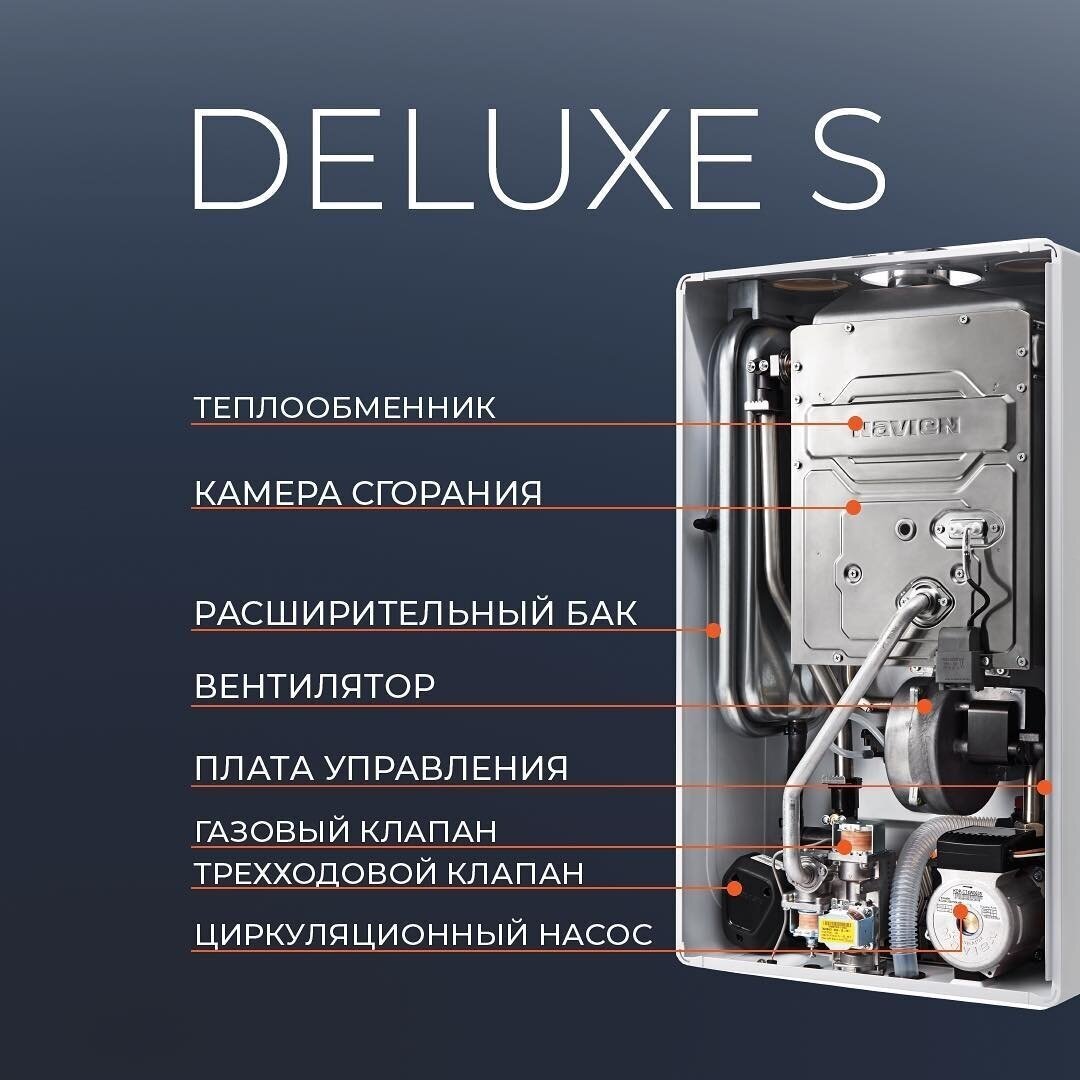

Устройство газового котла Навьен
Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.
Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

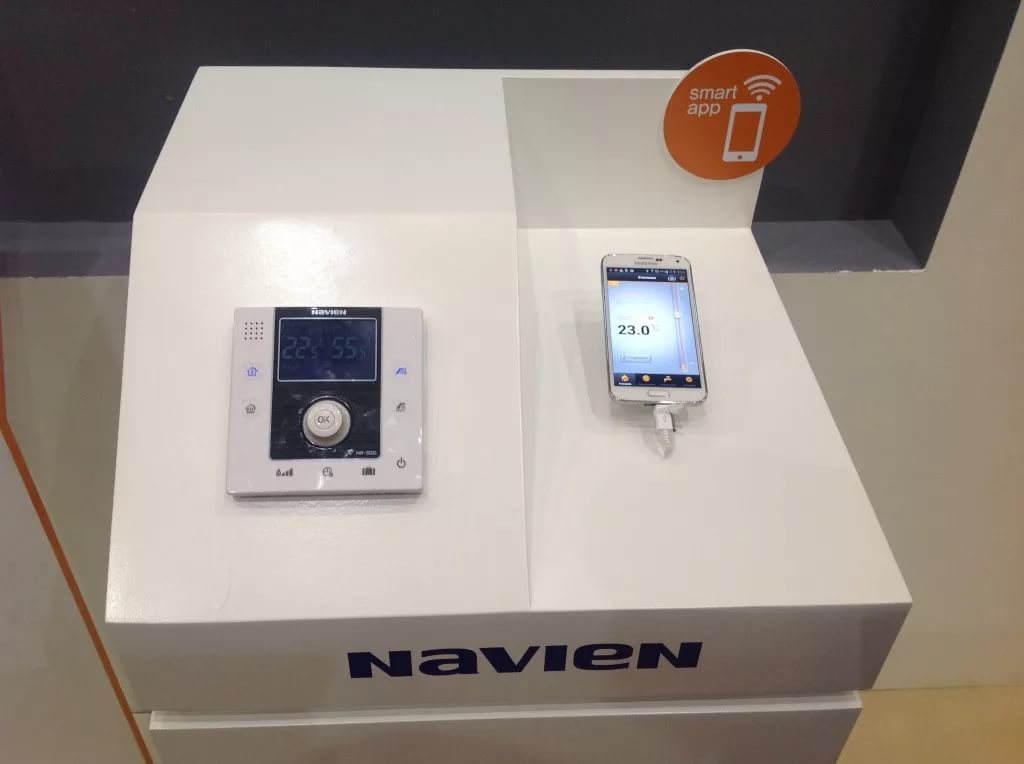

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.
Как подключить и настроить
Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.
Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).
Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.
Краткая инструкция по эксплуатации: управление и регулировка
Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.
Распространённые ошибки и причины неполадок
Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:
В этой таблице приведены распространённые ошибки котлов Навьен
Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.
Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.
Достоинства и недостатки
Достоинствами агрегата принято считать:
- Простота эксплуатации.
- Регулировка режимов работы производится с выносного пульта и не требует никаких сложных или специальных действий.
- Оптимальное для подобных устройств соотношение качества и стоимости.
- Возможность одновременного отопления дома и подачи ГВС.
- Монтаж и подключение котла не отличаются особой сложностью и могут быть выполнены самостоятельно.
- Оборудование адаптировано к эксплуатации в российских условиях и способно работать на низких давлениях воды и газа, а также свободно переносит перепады и резкие скачки давления.
Недостатками являются:
- Пользователи единодушно сетуют на слишком высокий уровень шума от вентилятора и хлопки при запуске горелки.
- Теплообменник из нержавейки менее эффективен, чем медный узел, использованный в других сериях. Положение в какой-то степени спасает наличие турбонаддува, но он же ускоряет выход узла из строя.
- Существует необходимость приобретения стабилизатора. Несмотря на заверения производителей о способности автоматически компенсировать колебания сети в пределах 30 % от номинала, на практике котлы просто отключаются. Также недостатком является отсутствие возможности автономной работы, без электричества. Любое отключение чревато прекращением обогрева с непредсказуемыми последствиями.
ВАЖНО!
Как достоинства, так и недостатки котлов Навьен в большинстве присущи всем подобным агрегатам и могут считаться особенностями конструкции агрегатов.
Двухконтурные котлы фирмы Navien
KyungDong NAVIEN — это известный промышленный концерн из Южной Кореи. Фирма специализируется на разработке и производстве отопительных систем, оборудования для тепло-водоснабжения частных домов.
В ассортимент компании включены различные виды отопительных агрегатов, использующих все существующие виды топлива.
Двухконтурные газовые котлы Навьен способны обогревать жилище и параллельно обеспечивать его горячей водой.
Для работы оборудованию требуются определенные условия:
- Подача газа (природного или сжиженного).
- Подача теплоносителя и воды.
- Подключение к сети электроэнергии.
Основная особенность котлов Навьен, сыгравшая решающую роль в распространении их по территории России, состоит в адаптации агрегатов к сложным условиям эксплуатации. Они спокойно переносят перепады или пониженные значения давления воды и газа, способны самостоятельно компенсировать колебания сетевого напряжения в пределах 30% от номинала (230 В).
Учтены климатические особенности России — при падении температуры теплоносителя до 10°самостоятельно включается режим циркуляции, когда теплоноситель начинает активно перемещаться по системе.
Это препятствует охлаждению и замерзанию жидкости.
ОБРАТИТЕ ВНИМАНИЕ!
Котлы Навьен в 2 раза дешевле европейского оборудования такого же класса и мощности. Учитывая это обстоятельство, популярность продукции корейской фирмы вполне объяснима.
Модельный ряд и их характеристики
В настоящее время представленная компания предлагает 3 вида настенных отопительных устройств:
- атмосферные;
- турбированные;
- конденсационные.
Атмосферные газовые котлы Navien
Атмосферные агрегаты, имеющие открытую камеру сгорания, представляет модификация Navien Atmo. Она предназначена для работы в жестких условиях с перепадами газового давления (в диапазоне 8 -17 мбар) и воды в трубопроводе (от 0.6 до 8 Бар). Мощность таких котлов колеблется в диапазоне от 13 до 24 кВт. Теплоноситель может нагреваться до 80°C, а ГВС до 60°C при выработке 10 л в минуту. Для вывода продуктов горения газовые котлы оснащают классическими дымоходами. Контур, работающий на обогрев, изготовлен из меди, теплообменник для подачи горячей воды – из нержавеющей стали.
…
Обратите внимание! В Россию и страны СНГ поставляют только двухконтурные агрегаты, как настенные, так и напольные. Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта. Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя
КПД котлов этой серии составляет 86%
Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%
Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта. Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%.
Турбированные агрегаты Navien
Линейка устройств с закрытой камерой сгорания состоит их 3 серий:
- Prime включает устройства мощностью 13-35 кВт;
- Deluxe состоит из теплогенераторов от 13 до 40 кВт;
- Smart TOK включает модели на 13-35 кВт.
Воздух в закрытую камеру сгорания газового котла подается с улицы принудительно с помощью вентилятора через коаксиальную трубу. Дымоход такого типа имеет компактные габариты и устанавливается проще, чем классический. Благодаря такой системе подачи воздуха, агрегаты с закрытой камерой сгорания выдают высокий КПД=93%.
…
Газовые котлы Navien Deluxe способны выдержать перепады напряжения в электросети ±30 В от номинального 220 В. При этом агрегаты работают без остановок и сбоев, что существенно продлевает их срок службы. Они оснащены системой защиты от замерзания, которая работает следующим образом:
- при остывании теплоносителя до 6°C автоматически включается нагрев до момента, пока его температура не станет 20°C;
- если вода в отопительном контуре охлаждается до 9°C, запускается циркуляционный насос, который заставляет жидкость циркулировать в системе.
Обратите внимание! Газовые котлы, которые имеют в комплекте коаксиальную трубу, маркируют Deluxe Coaxial. Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице. Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне
Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне
Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице. Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне.
Конденсационные котлы
Конденсационные настенные газовые котлы Navien представлены серией NCN и NCB. Их КПД значительно выше за счет использования тепла из конденсата и составляет 99-108%. Теплообменники агрегатов выполнены из нержавеющей стали.
Комплектация конденсационных котлов аналогична турбированным, но контроллер имеет увеличенное число функций, например, возможность установки определенного климата в помещении на неделю вперед.
В серию Navien NCN входят 4 агрегата мощностью от 22 до 40 кВт, а в Navien NCB – 4 котла от 24 до 40 кВт.
В конденсационных котлах ГВС нагревается до 65°C, а теплоноситель – до 90°С. Представленные отопительные устройства могут выдержать давление воды до 10 Бар. Подача воздуха происходит как при помощи коаксиального, так и обычного дымохода. Но не стоит забывать, что во втором случае газовый котел будет забирать воздух из помещения и потребует устройства отдельной топочной.
Обратите внимание! Все запчасти для настенных газовых котлов navien производит только данная компания, в отличие от европейских теплогенераторов, у которых комплектующие имеют разных производителей.
Инструкция по эксплуатации газовых котлов «Навьен»
Этот документ является обязательным приложением к технической документации, которую представляет производитель при оформлении устройства в торговой сети. Эксплуатация ведется с панели управления, модель предлагает много режимов использования.
«Навиен» навесной котел инструкция по эксплуатации, структура и описание функций:
- Питание (POWER) — включено / выключено;
- горение (COMBUSTION) отображает процесс горения;
- насос (PUMP) состояние насоса циркуляции сетевого контура;
- горячая вода (HOT WATER) — температура нагрева воды;
- низкий уровень (LOW LEVEL) — аварийный уровень воды в контуре;
- перегрев (OVERHEAT) – недопустимо высокая температура воды;
- датчик (SENSOR) – неисправность датчика;
- сброс (MISFIRE) режима на панели к заводским настройкам.
Установка и подключение
Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.
Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.
Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.
Основные правила расположение настенного котла Navien:
- Котел устанавливается на капитальную стену из жаростойких материалов.
- Промежуток от фронта котла до противоположной стены должен быть не менее 1.0 для того чтобы можно было обслуживать устройство.
- Промежуток от котла до любого электроприбора должен быть не менее 0.6 м.
- Промежуток между боковой поверхностью котла и стен должен быть не менее 0.2 м.
- Промежуток между уровнем пола и нижней плоскостью котла должен быть не менее 0.8 м.
- Агрегат должен иметь самостоятельную линию электропитания 220В/50Гц.
- Корпус котла в обязательном порядке заземляют.
- Помещение, в котором устанавливается газовый аппарат, должен иметь 3-х кратную часовую систему приточной вентиляции.
