Caleo GOLD

Продолжает наш ТОП лучших теплых полов – Caleo GOLD. Он станет идеальным решением для полов из ламината, а также может быть использован под ковролином, паркетом или линолеумом. Этот теплый пол инфракрасного типа, примечателен технологией саморегуляции, благодаря которой, при увеличении температуры пола потребляемая мощность снижается в 1,5 — 2 раза, что гарантирует быстрый нагрев при меньшем потреблении электроэнергии. Так что возросших счетов за коммунальные услуги с таким теплым полом у вас не будет. Также стоит отметить, что инфракрасный принцип обогрева не сушит воздух в помещении и обладает антиаллергенным эффектом. Кроме того, в Caleo GOLD применяется антиискровая серебряная сетка. Использование данной технологии придает термопленке особую надежность, благодаря отсутствию соединения «холодных» и «горячих» контактов. Выпускается этот теплый пол в двух модификациях – мощностью на 170 и 230 Ватт на квадратный метр. Первая модификация подойдет для гостиных, спален и детских комнат. А вторая модификация будет актуальна для первых этажей зданий или неотапливаемых помещений, таких как балконы. Из других особенностей Caleo GOLD стоит отметить простой монтаж, не требующий стяжек и клея. В комплекте с полом есть все необходимое: соединительные провода, контактные зажимы и битумная изоляция на каждый квадратный метр. В общем, отличный вариант для дома, который заслуженно имеет множество положительных отзывов.

• Тип: инфракрасный пленочный.
• Способ укладки: без стяжки.
• Площадь обогрева: 2 м.кв.
• Мощность: 170/230 Вт/м.кв.
• Размеры пленки: 0.5 х 4 м.
• Класс защиты: IP57.
• Гарантия: 15 лет.
• Саморегуляция мощности.
• Антиискровая сетка.
• Высокая прочность.

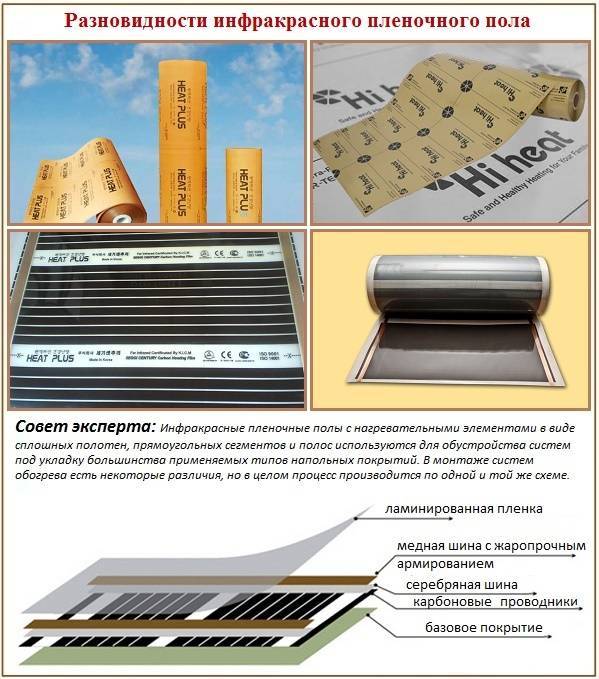

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

• Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
• Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
• Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Чертеж и схема укладки

Начальным этапом устройства теплого пола является разработка схемы укладки и составление чертежа. Тщательно продумывается план монтажа инфракрасной пленки, подключение к блоку управления, соединение с источником питания.
Базовые моменты, которые нужно учесть при планировании теплого пола:

1. Пленочные обогреватели лучше укладывать вдоль длинной стены комнаты. При такой ориентации пленки уменьшается число контактных соединений.
2. Рекомендуемая длина полосы — не более 8 метров.
3. Пленка укладывается с отступом 25-30 см от стен и приборов отопления.
4. Для того чтобы избежать перегрева мебели, деформации ламината, перерасхода электроэнергии и снижения срока службы нагревательных элементов, система не монтируется под мебелью.
5. Разрезать пленку можно только по графическим отметкам.
6. Нельзя стелить полосы внахлест. Между ними должны быть пропуски примерно 5 см.
7. Покрытие ИК матами до 60 — 70% площади пола считается оптимальным.
8. Место установки блока питания выбирается с учетом удобной подводки кабеля питания и проводов от пленочных матов.

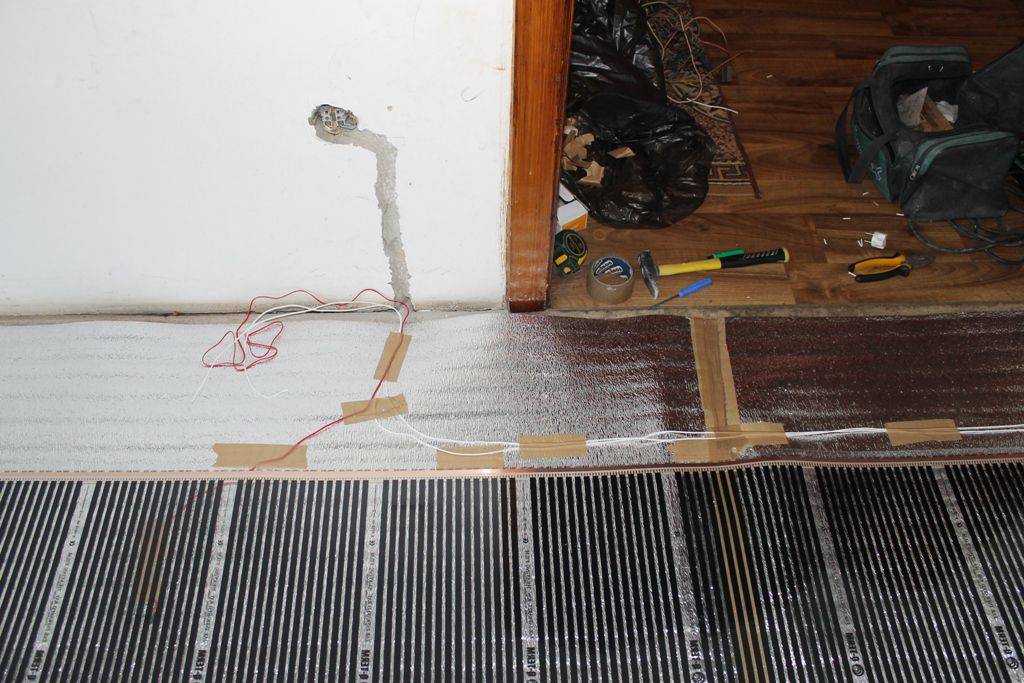

9. Провода можно уложить в гофрированную трубу, проделав в стене штроб, а можно убрать в кабель канал.

На графическом эскизе обязательно изображается схема подключения проводов. Возможны два варианта соединений. В первом случае и фазовый и нулевой кабели подключаются с одной стороны пленочных элементов. Но иногда, чтобы исключить возможные пересечения «фазы» и «нуля», их подключат с противоположных сторон пленки.

Схема монтажа инфракрасной пленки

Вообще при монтаже требуется особое внимание, чтобы случайно не перепутать соединения проводов и допустить короткого замыкания. Термодатчик монтируется посередине ИК-пленки

Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов

Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов.

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы– это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации.

На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола подто или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Дополнительные материалы для монтажа теплого пола под ламинат или другое напольное покрытие:

• скотч (обычный и двухсторонний);
• при укладке паркетной доски или ламината — полиэтиленовая пленка или специальная шумоподавляющая подложка;
• в случае укладки мягких напольных покрытий (типа ковролина или линолеума) — ДВП или аналогичные материалы (СМЛ, ГВЛ, оргалит и т.п.);
• для укладки керамической плитки или керамогранита — специальная монтажная сетка, полиэтиленовая пленка, СМЛ и плиточный клей (рекомендуется использовать специальный плиточный клей, предназначенный для пленочных полов).
• кроме того рекомендуется бетонное сонование, на котором будет монтироваться теплый пол, обработать жидкой теплоизоляцией. Особенно это необходимо для первых этажей, балконов и лоджий.

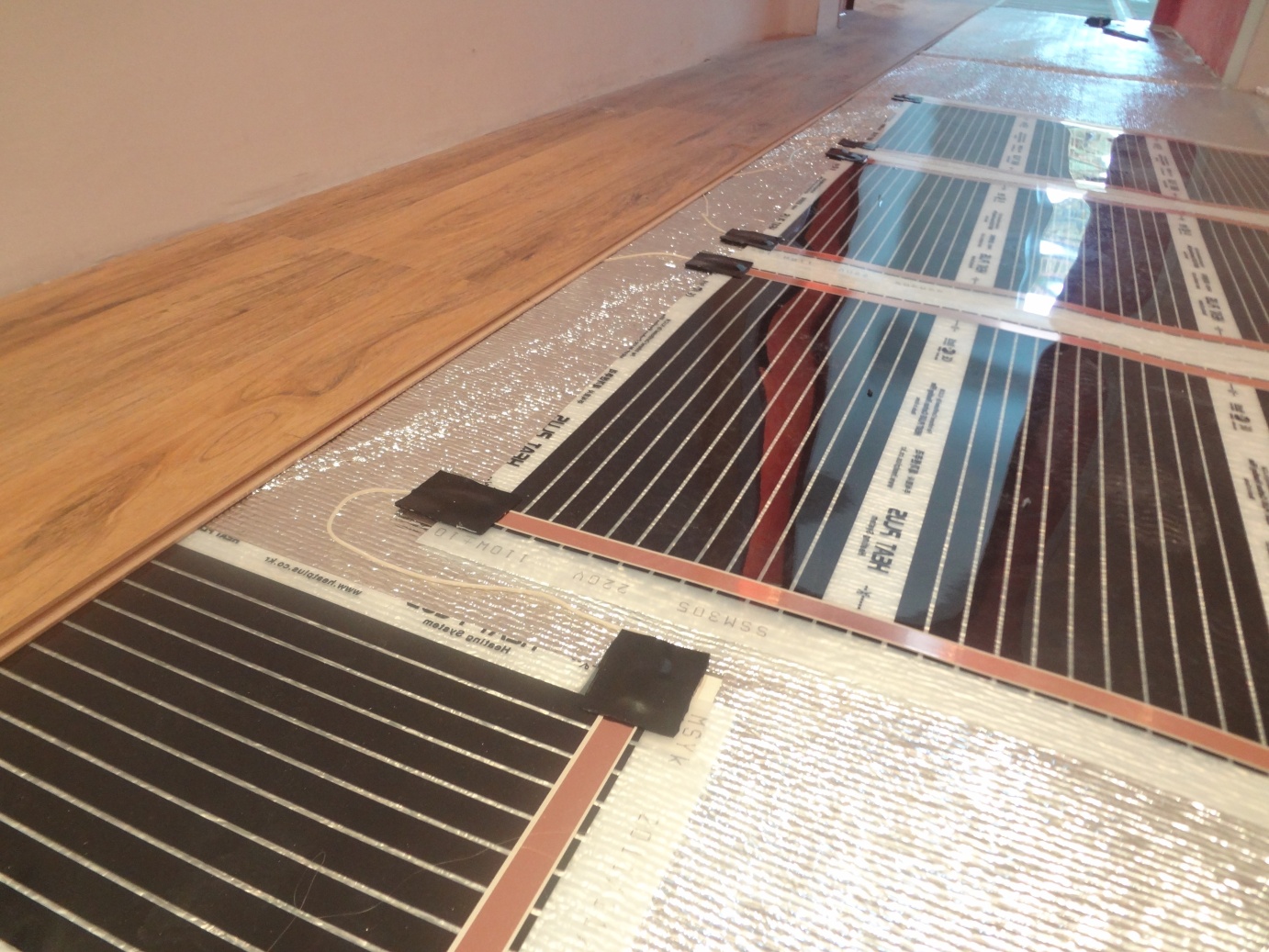

Можно ли делать подогрев пола с ламинатом

Класть теплый пол под ламинат можно, но только в том случае, если ламинат специальный — для пола с подогревом. Почему нельзя под обычный? Есть три причины.

1. Основание ламинированного покрытия — МДФ. А этот материал имеет невысокую теплопроводность. А это говорит о малой эффективности такого подогрева. В специальном ламинате для укладки на теплый пол применяют более плотный вариант — ХДФ, который лучше проводит тепло.

2. От постоянного воздействия повышенной температуры обычный ламинат меняет цвет. Обычно темнеет. Причем неравномерно, а пятнами — там, где температуры выше, покрытие темнеет.
3. Ламинат — не самое натуральное покрытие. И неизвестно, что он будет выделять при подогреве. Его в таких условиях просто не тестируют. А ламинат для теплого пола проходит испытания при граничных условиях эксплуатации.

Именно по этим причинам и стоит на пол с подогревом класть специализированный ламинат. В описании обычно указывают его пригодность к эксплуатации при повышенных температурах.

Пиктограммы для обозначения ламината, совместимого с подогревом пола

Могут стоять пиктограммы, на которых есть обозначение подогрева. Они узнаваемы, но имеют различный цвет, могут иметь разные подписи, форму и размеры. Но суть понять можно.

Где можно укладывать плёночный тёплый пол

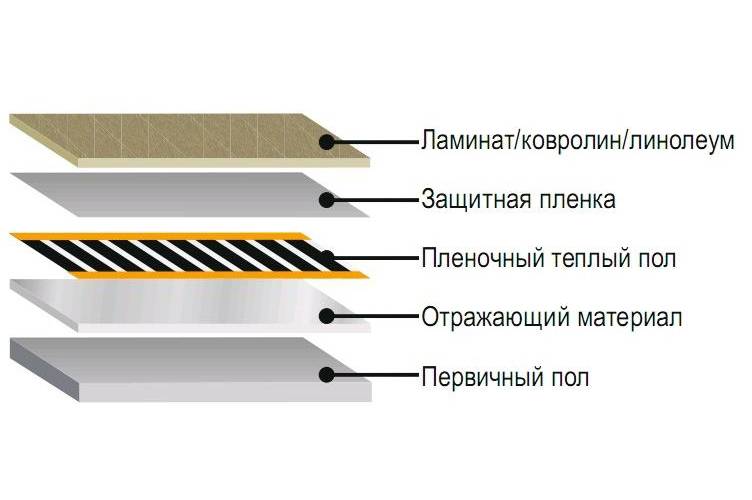

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора.

Дополнительно придется приобрести:

• электрокабель;
• теплоизоляционный материал;
• пленку для гидроизоляции основания;
• контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

Можно использовать экструдированный пенополистирол, пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже – это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

• Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
• Шаг # 2: Установить термостат в подходящем месте.
• Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
• Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
• Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
• Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
• Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.

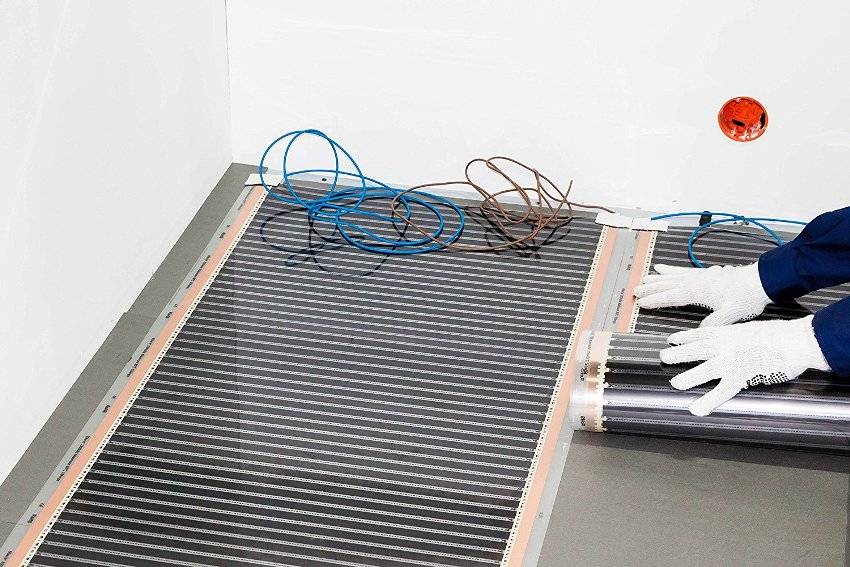

• Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
• Шаг # 9: Соединить элементы специальными контактами.
• Шаг # 10: Установить термодатчик.
• Шаг # 11: Подключить систему к электропитанию и терморегулятору.
• Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент. На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

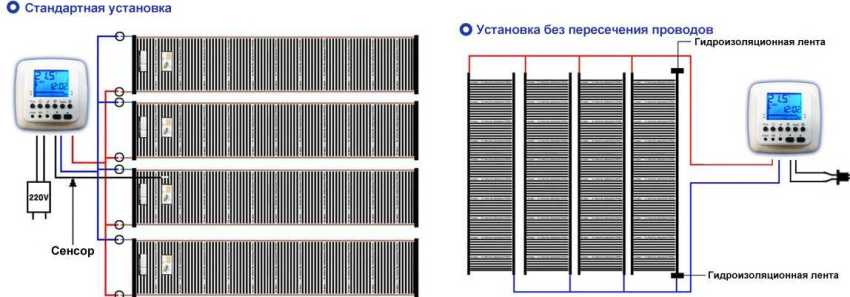

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться. Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.

Установка инфракрасных теплых полов под плитку

Укладка ИК пола под керамическую плитку может выполняться двумя способами: «сухим» и «мокрым». В первом случае нагревательные элементы пленки не соприкасаются с цементной стяжкой. В свою очередь «мокрый» метод установки ИК пленки производится с заливкой цементного раствора поверх системы.

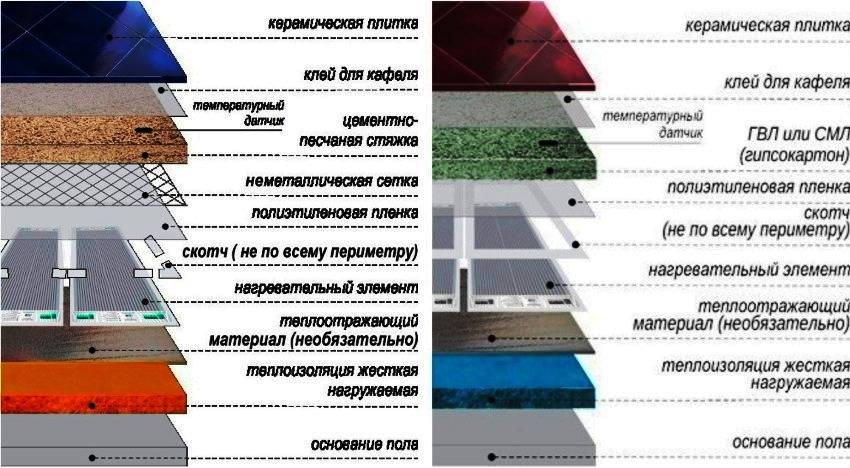

Две схемы подключения пленочного теплого пола под плитку

Рассмотрим алгоритм действий для «сухого» метода:

1. Монтаж пленочного полотна, который производится по тем же правилам, как и в случае организации инфракрасного обогрева под ламинат.
2. Далее, выполняется монтаж защитной прослойки, в качестве которой зачастую применяется полиэтиленовая пленка.
3. На этом этапе необходимо установить поверх пленки основание под стяжку. Для таких целей отлично подходят гипсокартонные листы (ГКЛ). При фиксации листов нужно соблюдать особую внимательность, так как есть риск повреждения нагревательных элементов ИК пола.
4. Затем поверх подложки заливается тонкий слой стяжки.
5. В последнюю очередь производится укладка плитки. Для этого используется стандартный плиточный клей.

В свою очередь, укладка инфракрасных теплых полов с помощью «мокрого» метода является более выгодной, с финансовой точки зрения. Она включает в себя следующие этапы:

в первую очередь необходимо выполнить монтаж нагревательных элементов ИК пола;

Укладка пленочного инфракрасного полотна под плитку производится по тем же правилам, что и под другие покрытия

• далее производится укладка защитной полиэтиленовой пленки. Этот этап является самым важным во всей процедуре «мокрого» способа установки ИК. Специалисты рекомендуют укладывать защитную полиэтиленовую пленку в 2-3 слоя;
• на третьем этапе производится монтаж армирования. Как правило, для этих целей применяется кладочная метка из металла;
• затем выполняется заливка стяжки;

в конце необходимо уложить керамическую плитку.

Таким образом, монтаж пленочных теплых полов под плитку может быть выполнен и собственноручно. Единственное, что для этого необходимо – четкое соблюдение последовательности работ.

Два способа укладка ифракрасной пленки под керамическую плитку «сухим» и «мокрым» способом

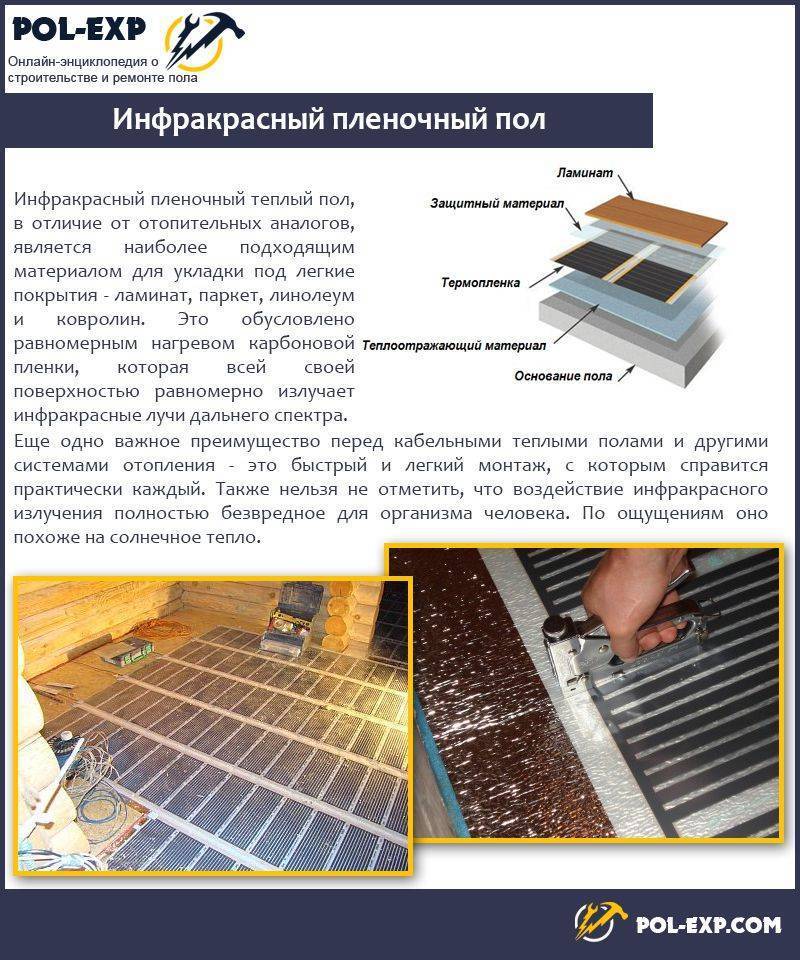

Инфракрасный пленочный теплый пол

Виды подогрева пола под ламинат

Какой тип подогрева делают под ламинат? Если его предполагается закатать в стяжку, то тип на ваше усмотрение. Водяной, греющий кабель, маты. Все подходит. Вот только перед укладкой ламината надо будет стяжку хорошенько высушить. Выдержать до полного вызревания бетона и приобретения нормальной эксплуатационной влажности. Иначе после укладки ламинат разбухнет из-за впитанной из основания влаги. После возвращения к нормальной влажности он так и остается покоробленным. Так что это очень важный момент.

Какой тип подогрева в стяжке — неважно. Важно, чтобы она была ровной и сухой. Если укладывается ламинат на уже готовый пол, но хочется сделать его теплым, то лучший выход — пленочный нагреватель

Его еще называют карбоновым или инфракрасным теплым полом. Этот тип можно уложить на любое ровное основание. Бетонный пол, выровненный деревянный, фанера, ГВЛ, ДСП, ЦСП и другие листовые материалы. Главное требование — сухое и ровное основание. К материалам особых претензий нет

Если укладывается ламинат на уже готовый пол, но хочется сделать его теплым, то лучший выход — пленочный нагреватель. Его еще называют карбоновым или инфракрасным теплым полом. Этот тип можно уложить на любое ровное основание. Бетонный пол, выровненный деревянный, фанера, ГВЛ, ДСП, ЦСП и другие листовые материалы. Главное требование — сухое и ровное основание. К материалам особых претензий нет.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

1. Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
2. Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки.

Преимущества пленочного теплого пола:

• равномерное распределение тепла по всему помещению;
• эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
• температура нагрева пленки не превышает 30-40 оС, что не вредит ламинированным панелям;
• плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
• быстрое начало нагревания помещения;
• удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
• не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола состоит в том, что он не монтируется под мебель. Таким образом, приступая к расчету необходимого количества материала и определяясь с местом укладки пленки нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка должна покрывать не менее 80% поверхности помещения в случае, если пленочный пол будет основной системой отопления дома/квартиры и не менее 40%, если вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера (мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать достаточную мощность системы. Следует знать, что диапазон мощности нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать, зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно большая и для монтажа системы пленочного отопления необходимо использовать несколько комплектов инфракрасной пленки – в этом случае их мощность суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола – регулировать уровень отопления.

Что касается количества, то следует знать, что при подключении нескольких комплектов пленочного пола необходимо устанавливать несколько терморегуляторов, ведь потребляемая мощность теплого пола суммируется.

Устанавливать терморегулятор желательно на высоте не менее 150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на высоте около метра (высота розеток). Второй вариант возможен, если установка системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая расположена перпендикулярно направлению укладки полос. Такой прием позволит уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или наружным способом.

При превышении допустимой нагрузки на терморегулятор используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного пускателя. В этом случае, система будет управляться одним реле. Такое подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает в себя указание направления размещения полос. Производители и мастера рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других местах запрещено;

расстояние между соседними полосами пленки – не менее 10 мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая необходима как для выполнения монтажных работ, так и для дальнейшей эксплуатации и ремонта.
