Группа 171 Крепление стенок траншей инвентарными щитами
Состав работ: 1.Устройство и разборка креплений траншей инвентарными щитами.
Измеритель: 100 м2 креплений
Крепление инвентарными щитами стенок траншей шириной до 2 м в грунтах:
1-171-1 неустойчивых и мокрых
1-171-2 устойчивых
Таблица 311- Группа 171 Нормы с 1 по 2
Шифр ресурса | Наименование ресурса | Единица измер. | 1-171 1 | 1-171 2 |
1 | 2 | 3 | 4 | 5 |
1 | Затраты труда рабочих-строителей | чел-ч | 44,2 | 34,34 |
2 | Средний разряд работ | 3 | 2,9 | |
3 | Затраты труда машинистов | чел-ч | 2,07 | 2,07 |
Машины и механизмы | ||||
200-0002 | Автомобили бортовые, грузоподъемность до 5 т | маш-ч | 2,07 | 2,07 |
Материалы | ||||
121-0757 | Отдельные конструктивные элементы зданий и сооружений [колонны, | т | 0,011 | 0,011 |
балки, фермы, связи, ригели, стойки и т.д.] с преобладанием горячекатаных | ||||
профилей, средняя масса сборочной единицы свыше 0,5 до 1,0 т | ||||
123-0509-У | Щит опалубки инвентарный строганый, толщина 120 мм | м2 | 22 | 22 |
Разборка креплений шпунтового ограждения котлована
Разборка креплений должна производиться, начиная снизу, по мере засыпки траншей.
Горизонтальные крепления разбираются по одной доске при слабых грунтах, — а при очень плотных — не более, чем по 3-4 доски. При этом вертикальные стойки подпиливаются внизу на нужную высоту. Перед подпиливанием стоек распорки должны быть переставлены выше места подпила. Перестановка распор производится так: сначала устанавливается новая распорка сверху подпила, а потом уже выбивается нижняя.
При вертикальном креплении и шпунтах распорки и прижимные брусья снимаются постепенно по мере засыпки, начиная снизу: шпунтовые сваи и вертикальные доски выдергиваются по окончании засыпки при помощи рычага (рис. 46). Зацепление свай при этом делается по одному из способов, изображенных на рис. 47.
Разборка креплений сваями с деревянной заборкой производится постепенным подпиливанием по мере засыпки досок заборки, начиная снизу; вынимать заборку необходимо по одной доске. Сваи вынимаются после окончания всей засыпки так же, как и при разборке шпунтовых креплений.
В данный момент времени используют стальные ограждения: шпунт Ларсена, стальные трубы бу диаметром: от 159 до 426 мм.
Безопасно проводить земляные работы возможно с помощью специальных установок – крепей для траншей. Эти приспособления служат своеобразной опалубкой грунтовых стен, которая защищает не только сотрудников, находящихся внутри, но и все ближайшие конструкции. Использовать инвентарные крепи выгодно при рытье котлованов, шахт и траншей, а также при кладке коммуникаций бестраншейным способом.
Крепи траншейные купить в Санкт-Петербурге предлагает компания ООО «Сириус», являющаяся ведущим производителем строительной опалубки в регионе. У нас можно заказать изготовление подобных систем для глубины в диапазоне 3-8 м. Срок производства конструкции занимает от 2 до 20 дней и зависит от ее типа. Чтобы ознакомиться с ассортиментом траншейных крепей и ценами на них, позвоните нам по номерам, указанным на сайте.
| Наименование | Габариты | Вес | Срок изготовления |
| Траншейные крепи для глубины | |||
| «СИРИУС-Н» 2,4Х3,5 | 2,4х3,5х0,08; 2,4х3,5х0,065 | 850 | 2 дня |
| «СИРИУС Н» | 2,4х3,0х0,08 ; 2.4х4,0х0,08 | 800 | 2 дня |
| Траншейные крепи для глубины | |||
| «СИРИУС Н» 2 ДО 5 МЕТРОВ | 2,4 + 2,4х3,0; 2,4 + 2,4х3,5 | 3500 | 10 дней |
| «СИРИУС Н 2» | 2,4х3,0х0,08; 2,4х3,5х0,08 | 1800 | 5 дней |
| «СИРИУС Н» 2 ДО 4 МЕТРОВ | 2,4 + 1,6х3,0; 2,4+ 1,6х3,5 | 2800 | 8 дней |
| Траншейные крепи для глубины | |||
| «СИРИУС Н 3» | 6,4х3,0х0,08 ; 6,4х3,5х0,08 | 5500 | 20 дней |
| Траншейные крепи для глубины | |||
| «СИРИУС-ИТОН» C | 6,4×3,0х0,065 | — | 10 дней |
| «СИРИУС-ИТОН» В | 4,8×3,0х0,065 | — | 8 дней |
| «СИРИУС-ИТОН» А | 2,4×3,0х0,065 | 1600 | 5 дней |
2.2.В. Закладные крепления
Устраивают при
глубине котлована до 2…4 м в сухих и
маловлажных грунтах (рис. 14.2 а, б).
Закладное крепление состоит из стоек,
распорок и горизонтальных досок
(забирки), которые заводят за стойки
снизу по мере углубления котлована или
траншеи, а стойки постепенно заменяют
на более длинные тщательно раскрепляя
их распорками.

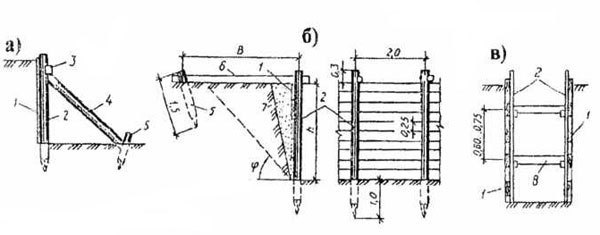

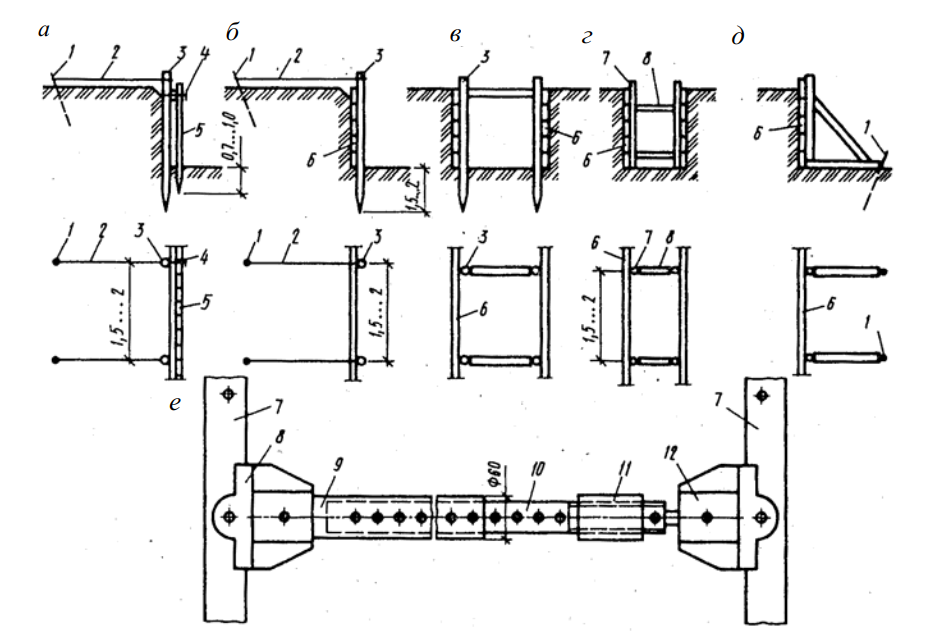

Рис. 14.2. Крепление
вертикальных стенок выемок:
а, б – закладное;
в – анкерное; г – подкосное; 1 – стойка;
2 – доски; 3 – распорка; 4 – свайка; 5 –
стяжка; 6 – подкос
Более удобное
крепление не требующее замены стоек по
мере заглубления выемки, состоит из
предварительно забитых в грунт двутавровых
стальных балок, за полки которых
постепенно закладываются доски.
Стоимость
Использование 1 кв. м волнистого листового материала стартует от 264 рублей, но можно сравнить цены на оптовых рынках и в супермаркетах, выбрать самый простой сорт ондулина, без декоративных особенностей.
Битумный картон продается на килограммы, стоимость пропорционально уменьшается с увеличением веса приобретаемого продукта. Вес зависит от толщины изделия. Цена колеблется от 160 руб. за кг до 55,6 руб. при покупке полтонны.
Водостойкая фанера может стоить по-разному. Цена зависит от количества, произведенного распила, места проживания покупателя и продажи (регион, доставка), сорта. Самая низкая стоимость листа – 200 руб. при наличном расчете.
Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.
Разработка и крепление траншей
Геометрические размеры траншей определяют исходя из глубины заложения трубопроводов, требуемой ширины траншей по низу (по дну) и конфигурации стен.
Ширина траншеи по дну складывается из размера трубопроводов и технологических зазоров, обеспечивающих проведение всех строительных работ. Ширину траншеи по дну b (м) в зависимости от наружного диаметра трубопровода D (м) принимают равной: b = D + (0,5. 0,6) м при D ≤0,5 м; b = D + (0,8. ..1,2) м при D > 0,5 м.
Ширина траншеи по дну может уточняться в проекте производства работ, но не должна быть меньше 0,7 м.
Траншеи отрывают с наклонными или вертикальными боковыми стенками. Траншеи с вертикальными стенками более экономичны. Однако из-за опасности обрушения грунта их наибольшая глубина в плотных грунтах без специальных расчетов и крепления стенок не должна превышать 2 м. Поэтому в основном применяют траншеи с откосами (с наклонными стенками), наибольшая крутизна которых в грунтах естественной влажности колеблется от 1 : 0,25 до I : 1,25 (табл. 5.3).
В переувлажненных глинистых и сухих песчаных грунтах крутизну откосов следует принимать, как для насыпных грунтов. Во всех случаях в проекте производства работ необходимо проверять устойчивость откосов с учетом конкретных гидрогеологических условий и наличия временной нагрузки на призме обрушения.
Траншеи с откосами, ввиду их большой ширины по верху, можно разрабатывать только на незастроенных территориях. В стесненных условиях используют преимущественно траншеи с вертикальными укрепленными стенками. В зависимости от глубины траншеи, грунтовых и гидрогеологических условий выбирают вид (табл. 5.4) и конструктивные параметры крепления.
Наибольшее распространение при строительстве водостоков находят закладные крепления, устанавливаемые в траншею по мере разработки грунта. Они состоят (рис. 5.9) из забирки, стояков и распорок. Горизонтальная или вертикальная забирка выполняется из досок толщиной 4—б см, устанавливаемых вплотную одна к другой или с просветами (с прозорами), равными ширине доски.

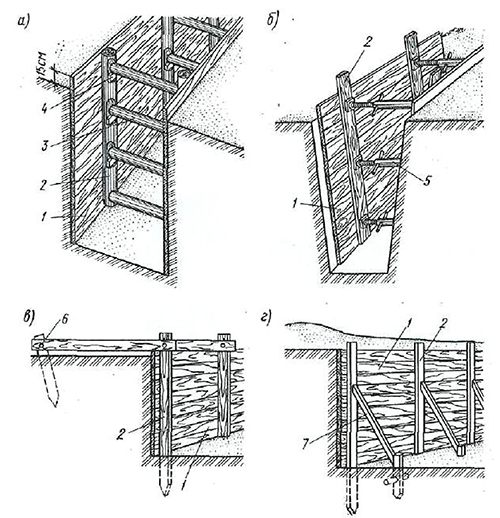

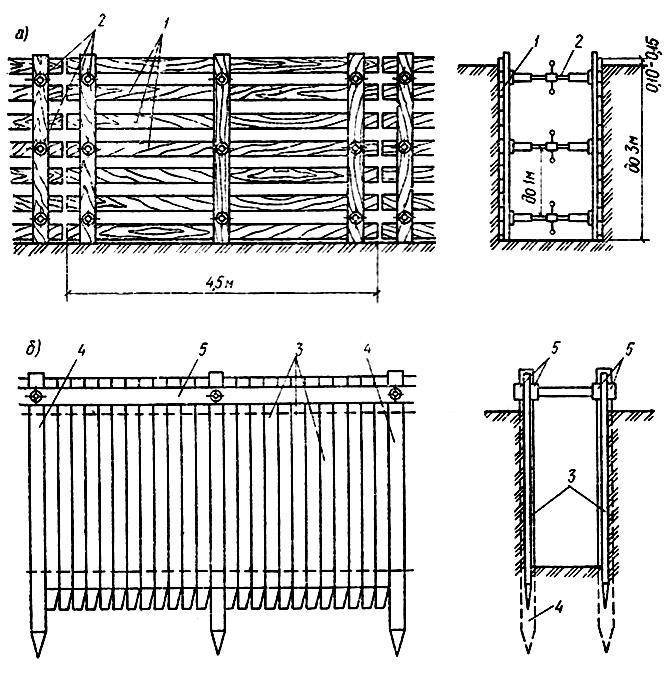

Горизонтальные доски забирки (рис. 5.9,а) поддерживаются вертикальными стояками, прижимаемыми к стенкам траншеи распорками. Стояки из досок толщиной не менее 5—6 см или труб устанавливают на расстоянии 1,5—2 м по длине траншеи. Распорки из бревен диаметром 12—18 см или труб ставят через 0,6—0,75 м 410 глубине траншеи. В сплошных вертикальных креплениях (рис. 5.9,6) доски забирки через 0,7—1,4 м объединяют горизонтальными поясами (прогонами), прижимаемыми к стенкам траншеи распорками.
Инвентарные крепления состоят из стандартных, чаще всего дощатых щитов и металлических трубчатых рам с винтовыми распорками (рис. 5.9,в). Это сборно-разборные крепления, поэтому они менее трудоемки и материалоемки по сравнению с рассмотренными деревянными креплениями.
Разработка траншей при строительстве водосточной сети осуществляется, как правило, одноковшовыми экскаваторами, оборудованными обратной лопатой или драглайном с объемом ковша 0,25—1 м 3 . Экскаватор с обратной лопатой обеспечивает более высокую производительность и точность копания, однако имеет ограничения по размеру забоя. Поэтому при большой ширине и глубине траншей применяют драглайн. Для разработки траншей с вертикальными укрепленными стенами применяют экскаваторы с грейферным оборудованием.
Экскаваторы непрерывного действия имеют наиболее высокую производительность, однако могут разрабатывать только относительно узкие траншеи с вертикальными стенками, поэтому их применение ограничено раздельными прокладками, в основном кабельных сетей.
Работы с грунтом при использовании гидромеханизации
Работа гидромониторно-насосными и гидромониторно-насосно-землесосными установками (табл. 25–30).
Таблица 25. Сопутствующие работы при разработке грунта гидромониторно-насосными установками
| Материалы | Единица измерения | Расход на | |||||
| Сооружение, отвал с обвалованием или в штабель | Водоем или отвал без обвалования | ||||||
| Подача (по воде), м3/ч | |||||||
| 900 | 2000 | 4700 | 900 | 2000 | 4700 | ||
| Бревна 140–240 мм | м3 | 1,97 | 1,36 | 0,48 | 0,94 | 0,69 | 0,51 |
| Пластины | м3 | 0,52 | 0,32 | 0,20 | 0,16 | 0,09 | 0,05 |
| Брусья 70 мм | м3 | 0,05 | 0,04 | 0,03 | 0,08 | 0,05 | 0,03 |
| Доска необрезная 40–60 мм | м3 | 0,78 | 0,54 | 0,38 | 0,29 | 0,20 | 0,13 |
| Поковки | кг | 16,50 | 9,22 | 5,15 | 5,47 | 2,35 | 1,93 |
| Болты | кг | 2,54 | 1,70 | 0,90 | 1,73 | 1,50 | 1,30 |
| Гвозди 120 мм | кг | 2,31 | 1,63 | 1,15 | 0,85 | 0,73 | 0,63 |
| Трубы диаметром 400 мм | м | 1,43 | — | — | — | — | — |
| То же, 600 мм | м | — | 0,71 | 0,35 | 0,18 | 0,10 | 0,06 |
Примечание: единица измерения — 1000 м3 грунта.
Таблица 26. Сопутствующие работы при разработке грунта гидромониторно-насосными установками
| Материалы | Единица измерения | Расход на | ||||||
| Сооружение, отвал с устройством обваловывания или в штабель | Односторонний намыв | Водоем, отвал без устройства обваловывания | ||||||
| При подаче установок по грунту, м3/ч, до | ||||||||
| 80 | 200 | 400 | 200 | 400 | 200 | 400 | ||
| Бревна 140–240 мм | м3 | 0,40 | 0,28 | 0,15 | 0,20 | 0,05 | 0,05 | 0,04 |
| Пластины | м3 | 0,04 | 0,03 | 0,01 | 0,02 | — | 0,01 | — |
| Брусья 70 мм | м3 | 0,04 | 0,04 | 0,02 | 0,03 | 0,01 | 0,04 | — |
| Доска необрезная 40–60 мм | м3 | 0,22 | 0,15 | 0,10 | 0,04 | 0,01 | 0,40 | — |
| Поковки | м3 | 0,01 | — | — | 1,00 | — | — | — |
| Болты | м3 | 4,09 | 2,46 | — | 2,40 | — | 2,20 | — |
| Гвозди 120 мм | кг | 0,90 | 0,53 | — | 0,16 | — | 0,11 | — |
| Камень бутовый | кг | — | — | 0,15 | — | — | — | — |
| Трубы диаметром 600 мм | м | 1,40 | 0,61 | 0,54 | — | 0,01 | — | — |
Таблица 27. Сопутствующие работы при разработке грунта гидромониторно-насосными установками и низкоопорным способом
| Материалы | Единица измерения | Расход на | ||||
| Профильное сооружение, отвал с обвалованием или в штабель | Намыв | |||||
| Доставка установок по грунту, м3/ч, до | ||||||
| 140 | 200 | 400 | 200 | 400 | ||
| Бревна 140–240 мм | м3 | 0,67 | 0,53 | 0,24 | 0,21 | 0,08 |
| Пластины | м3 | 0,04 | 0,03 | 0,02 | 0,02 | — |
| Брусья 70 мм | м3 | 0,04 | 0,03 | 0,01 | 0,01 | 0,01 |
| Доска необрезная 40–60 мм | м3 | 0,22 | 0,15 | 0,11 | 0,07 | 0,07 |
| Поковки | кг | — | 0,03 | — | — | — |
| Болты | кг | 3,05 | 2,86 | — | 2,30 | — |
| Гвозди 120 мм | кг | 1,07 | 0,85 | — | 0,31 | — |
| Камень бутовый | м3 | — | — | 0,15 | — | — |
| Трубы диаметром 600 мм | м | 0,71 | 0,61 | 0,54 | — | 0,01 |
Таблица 28. Разработка грунта землесосными снарядами безэстакадным способом
| Материалы | Единица измерения | Расход на | |||||
| Профильное сооружение, отвал с обвалованием или в штабель | Намыв | ||||||
| Доставка землесосных снарядов, м3/ч, до | |||||||
| 80 | 200 | 1100 | 80 | 200 | 1100 | ||
| Бревна 140–240 мм | м3 | 0,40 | 0,24 | 0,17 | 0,09 | 0,02 | 0,08 |
| Пластины | м3 | 0,06 | 0,04 | 0,02 | 0,04 | 0,01 | — |
| Брусья 70 мм | м3 | 0,01 | — | 0,03 | — | — | — |
| Доска необрезная 40–60 мм | м3 | 0,19 | 0,11 | 0,14 | — | — | — |
| Поковки | кг | 7,00 | 3,00 | — | — | — | 0,11 |
| Болты 120 мм | кг | 0,81 | 1,71 | — | 0,10 | 0,04 | — |
| Трубы диаметром 600 мм | м | 1,43 | 0,66 | — | — | — | — |
| Трубы диаметром 800 мм | м | — | — | 0,45 | — | — | — |
| Трубы диаметром 1000 мм | м | — | — | 0,44 | — | — | — |
| Камень бутовый | м3 | — | — | 0,26 | — | — | 0,01 |
Примечание: единица измерения — 1000 м3 грунта.
Таблица 29. Вспомогательные работы при разработке грунта землесосными снарядами безэстакадным способом укладки
| Материалы | Единица измерения | Расход на водоем, отвал, намыв под воду. Доставка землесосных снарядов, м3/ч | ||
| 80 | 200 | 1100 | ||
| Бревна 140–240 мм | м3 | 0,07 | 0,02 | 0,07 |
| Пластины | м3 | 0,003 | 0,010 | — |
| Гвозди 120 мм | кг | 0,09 | 0,02 | — |
Таблица 30. Сопутствующие работы при разработке грунта землесосными снарядами низкоопорным способом укладки
| Материалы | Единица измерения | Расход материалов на | |||||
| Односторонний намыв | Профильное сооружение, отвал с устройством обваловывания или в штабель | ||||||
| Доставка землесосных снарядов, м3/ч до | |||||||
| 80 | 200 | 1100 | 80 | 200 | 1100 | ||
| Бревна 140–240 мм | м3 | 0,20 | 0,20 | 0,12 | 0,62 | 0,54 | 0,30 |
| Пластины | м3 | 0,04 | 0,01 | — | 0,06 | 0,04 | 0,03 |
| Доска необрезная 40–60 мм | м3 | 0,02 | 0,02 | 0,01 | 0,22 | 0,17 | 0,10 |
| Поковки | кг | 4 | 5 | — | 7 | 4 | — |
| Болты | кг | 2 | 1 | — | 3,06 | 1,98 | — |
| Гвозди 120 мм | кг | 0,23 | 0,18 | — | 1,08 | 0,85 | — |
| Камень бутовый | м3 | — | — | 0,01 | — | — | 0,22 |
| Брусья 70 мм | м3 | — | — | — | 0,01 | — | 0,03 |
| Трубы диаметром 400 мм | м | — | — | — | 1,43 | — | — |
| Трубы диаметром 600 мм | м | — | — | — | — | 0,66 | — |
| Трубы диаметром 800 мм | м | — | — | — | — | — | 0,45 |
| Трубы диаметром 1000 м | м | — | — | — | — | — | 0,44 |
Инвентарные щиты производства «SBH Tiefbautechnik»
Инвентарные крепи предназначены для укрепления траншеи или стенок котлована во время проведения различных видов земляных работ. Щиты SBH – важная составляющая крепей, одно из главных средств укрепления стен котлована, шахты или траншеи. Иногда, при небольшой глубине и большой ширине траншеи, можно проводить работы и без щитового укрепления, но в этом случае они займут намного большую площадь: надо будет формировать откосы, и, следовательно, вырастут затраты на эксплуатацию землеройной техники.
Поэтому использование крепей – наиболее рациональный и экономичный способ строительства инженерных сетей и укрепления откосов траншей, особенно в условиях большого города. В настоящий момент инвентарные щиты фирмы SBH – одни из наиболее востребованных в мире. Они очень легки и экономичны – для их установки не требуется подъемная техника большой мощности, они очень просты в установке. При их производстве затрачивается меньше металла, чем у конкурирующих фирм, поэтому их цена очень невелика.
Крепи C-790
Крепи C-790 позволяют производить строительство инженерных сетей на довольно большой глубине, при этом у крепей фирмы SBH есть множество преимуществ перед крепями других марок:
1) Лучшее соотношение цены и качества – самые современные технологии производства позволяют создать крепи в два или даже три раза дешевле, чем раньше. Вместо традиционных рамочных конструкций используются крепи с роликовой распоркой – более легкие и одновременно более долговечные, что позволяет сэкономить на материалах и времени, которое требуется на установку крепей.
2) Крепи производятся в Германии, поэтому вы можете не сомневаться в их качестве, с таким оборудованием аварии, поломки и несчастные случаи во время строительства практически исключены.
3) Новые крепи от фирмы SBH позволяют прокладывать трубы почти любого диаметра – в отличие от большинства рамочных конструкций. Кроме того, такие крепи весят намного меньше обычных, поэтому установка их проходит легче, особенно в условиях большого города, где использование мощной подъемной техники бывает не всегда возможно.
4) Крепи подходят для траншей практически любой ширины, а при необходимости траншею даже можно расширить – размер самих крепей меняется очень легко, чего нельзя сказать о стандартных рамочных конструкциях. С помощью таких крепей ТЦ «НИКА» может дешево и быстро проводить работы даже в очень широких котлованах и траншеях.
5) Благодаря роликовой конструкции можно очень легко и быстро изменить высоту распорки, что значительно сокращает время работ. Кроме того, возможность легко регулировать высоту распорок позволяет прокладывать трубы с практически неограниченной длиной секций.
6) Крепь C-790 – это универсальная конструкция, которая подходит для большинства типов грунта и для многих видов земляных работ: почти все виды работ, связанные с устройством инженерных сооружений, можно проводить с помощью этого оборудования.
При реконструкции инженерных сетей используем только фирменное оборудование, поставляемое непосредственно от SBH, поэтому поломки и сбои в его работе полностью исключены – все наше оборудование сертифицировано, оно успело хорошо зарекомендовать себя на практике.
Предложение на аренду инвентарных щитов SBH
Мы рады предложить нашим клиентам услугу по аренде инвентарных щитов фирмы SBH. Щиты могут быть использованы для укрепления траншей и стенок котлована.
Ручная разработка грунта
В табл. 9 приводятся нормы расхода материалов при ручной разработке грунта.
Таблица 9. Ручная разработка грунта в траншеях под действующими железнодорожными путями
| Перечень работ | Материалы | Единица измерения | Расход для I–IV групп грунтов | ||
| Под путями | В междупутье | Под путями и в междупутье для прокладки кабеля | |||
| Разработка грунта в траншеях | Бревна 140–240 мм | м3 | 0,80 | 0,81 | — |
| Устройство, разборка крепления с балластировкой пути | Горбыль длиной более 2 м | м3 | — | — | 1,98 |
| Жерди | м3 | — | — | 0,8 | |
| Гвозди строительные 100–120 мм | кг | 4,40 | 5,04 | — | |
| Песок для балласта | м3 | 3,9 | 3,9 | — |
Примечание: единица измерения — 1000 м3 грунта.
Разработка почв при использовании механизмов
В табл. 3–6 приводятся нормы расхода материалов при разработке почв.
Таблица 3. Забой
| Перечень работ | Расход щебня, м3 |
| Разработка грунта I группы экскаваторами ковшом до 8 м3 с погрузкой на самосвалы | 0,02 |
| То же, II группы | 0,08 |
| То же, III группы | 0,03 |
| То же, IV группы | 0,05 |
| То же, V группы | 0,06 |
| То же, VI группы | 0,07 |
| Разработка грунта I группы экскаваторами ковшом до 3 м3, с погрузкой | 0,03 |
| Разработка грунта II группы экскаваторами ковшом до 3 м3 | 0,04 |
| То же, III группы | 0,05 |
| То же, IV группы | 0,06 |
| То же, V группы | 0,07 |
| То же, VI группы | 0,09 |
Примечание: единица измерения — 1000 м3 грунта.
Таблица 4. Содержание дороги от забоя до отвала
| Расход щебня на разработку грунтов групп, м3 | |||||
| I | II | III | IV | V | VI |
| 0,10 | 0,12 | 0,14 | 0,20 | 0,24 | 0,28 |
Примечание: единица измерения — 1000 м3 грунта. Если перевозка грунтов производится по автомобильным дорогам, указанные нормы не применяются.
Таблица 5. Устройство проездов на отвале при засыпке местами щебнем
| Щебень, м3, при разработке грунтов групп | |||
| I | II–III | IV | V–VI |
| 0,02 | 0,04 | 0,06 | 0,08 |
Примечание: единица измерения — 1000 м3 грунта.
Таблица 6. Устройство щитов для экскаваторов. Слани под автотранспорт грузоподъемностью до 12 т
| Перечень работ | Материалы | Расход |
| Устройство, перекладка металлических щитов при разработке грунтов в топких забоях экскаваторами. Ковш вместимостью до 3 м3 | Металлоконструкции | 0,01 т |
| То же, вместимость 4,6 м3 | Металлоконструкции | 0,02 т |
| Устройство, перекладка деревометаллических щитов при разработке грунтов в топких забоях экскаваторами, ковш вместимостью до 3 м3 | Брус 130 мм | 0,1 м3 |
| Швеллер | 11,2 кг | |
| То же, вместимость 4,6 м3 | Брус 130 мм | 0,07 м3 |
| Швеллер | 10,3 кг | |
| Устройство, перекладка деревометаллических сланей под автотранспортные средства грузоподъемностью до 12 т | Бревна 140–240 мм | 0,09 м3 |
| Брус 130 мм | 0,1 м3 | |
| Поковки | 5,3 кг |
Примечание: единица измерения — 1000 м3 грунта.
Расчёт объёма котлована и вывоз грунта
При расчётах выемки породы учитывается эффект разрыхления при копке. Плотность веками слежавшихся осадочных пород нарушается при рытье экскаватором и при перемещении в отвал или в кузов самосвала. В зависимости от вида или видов разрабатываемых грунтов даётся поправочный коэффициент 20-30%. Таким образом, например, если длина котлована 70 м, ширина 30 м и глубина 5 м с прямыми шпунтованными стенками на спланированной местности, то расчёт объёма котлована даёт нам значение 10500 куб.м. Но под вывоз грунта нужно расчитывать объём больше, как минимум, на 20%: 70х30х5х1,2=12600 куб.м. Выполнение откосов увеличивает объём котлована и вынятого грунта, но это же количество зачастую идёт в обратную засыпку, поэтому не вывозится за территорию стройплощадки.
План проведения земляных работ, требования к ним
Проведение земляных работ проходит в ряд этапов. Они прописаны в СНиП Основные стадии процесса следующие:
- выполнение подготовительных мероприятий;
- опытно-производственная часть;
- создание котлована или траншеи;
- проведение контрольных мероприятий;
- приемка выполненных работ.
СНиП предусматривает такие требования:
- разрабатывать рабочий проект допускается только специалистами, которые имеют нужную квалификацию, опыт;
- между ними должна быть обеспечена связь и координация действий в вопросах проектирования, строительства, инженерных решений;
- постоянно необходимо контролировать качество производства строительных работ на площадке;
- реализовывать проект должен персонал, имеющий соответствующую квалификацию;
- возведенное сооружение допускается использовать только назначению согласно с проектом;
- мероприятия по техническому обслуживанию конструкции и сопутствующих ей инженерных коммуникаций должны поддерживать ее в безопасном, рабочем состояние все время эксплуатации.
При рытье котлованов и траншей необходимо придерживаться предписаний:
- правил организации их строительства;
- норм проведения геодезических работ;
- нормативов по охране труда;
- разделов правил пожарной безопасности, касающихся проведения строительных работ.
Огороженная стройплощадка с закрепленными стенами котлована
Земляные сооружения должны создаваться строго по действующему проекту.
Ведение работ взрывным метолом требует соблюдения соответствующих правил безопасности при их производстве.
Применяемые в работе материалы, конструкции, изделия должны отвечать требованиям стандартов и проекта. Их замену допускается проводить только после предварительного согласования с организацией, разработавшей документацию, заказчиком.
Выделяют такие виды контроля во время проведения земляных работ:
- входной;
- операционный;
- приемочный.
Контроль осуществляют в соответствии с СП
Приемка работ происходит с оформлением необходимой документации (актов), подтверждающих их выполнение.
Забойное крепление
В небольших по размерам, но глубоких котлованах и шурфах применяют так называемое забойное крепление (рис. 42).
Устраивается оно следующим образом: на поверхности земли в месте расположения котлована или шурфа укладывается горизонтальная брусчатая рама по размеру котлована. рама эта зарывается в грунт заподлицо, после рамы забивают ряд досок слегка наклонно. Затем начинают рытье котлована под защитой образованных забитыми досками стенок. Когда выемка грунта приблизится к нижним концам забытых досок, между ними укладывают вторую раму. Для того чтобы верхняя рама не опустилась вниз по мере выработки грунта, под нее подставляют коротыши из брусков, постепенно удлиняемых. Когда установлена вторая рама, между нею и верхней рамой устанавливают бруски, которые и поддерживают верхнюю раму. После этого вдоль наружного края нижней рамы забивают другой ряд слегка наклонных досок. Между верхним и нижним рядами заборки забивают клинья большей устойчивости верхней заборки.
Траншейные крепи EURO VERBAU
Траншейные крепи боксы EURO VERBAU являются технически проверенными качественными элементами для оптимальной траншеи и укладки труб на глубине от 1,25 до 6,0 м. Различия в конструкции гарантируют выбор наиболее подходящего бокса и обеспечивают эффективную обработку и непревзойденную экономичность.
Множество совместимых деталей, таких как шпиндели и распорки, а также удлинительные стержни, делает очень удобным и экономичным использование наших систем.
Используется тысячи раз на утвержденных строительных площадках, гарантируя высочайшую эффективность и гибкость.
Коэффициент доступности и совместимости становится еще больше из-за использования некоторых деталей, которые в большинстве случаев могут использоваться вместе с другими системами траншейного крепления EURO VERBAU.
В рамках программы траншейных крепей EURO VERBAU предлагается полный ассортимент боксов, способных выдерживать любое давление на грунт.
График глубины
- На данной схеме представлены некоторые виды траншейной опалубки с указанием рабочей глубины.
- Если требуется выполнение работ на большей глубине, наша компания готова разработать изделия по индивидуальному заказу.
Мини-боксы
Данная система крепей предназначена специально для работ в черте города для траншей глубиной 1,5 м – 3,0 м. Часто используется только верхняя часть коробки для укрепления верхней части траншеи, в том случае, если почва не сильно осыпается.
Супер-бокс
Супер-бокс подходит для больших проектов на глубине до 6 м, при плохих почвенных условиях и при укладке труб диаметром до 2,5м. При работе в нормальных условиях возможно использование дополнительных шпинделей, а при сложных условиях – предлагается использовать специальные тяжелые шпиндели. При опускании или подъеме данной системы используется экскаватор, способный поднять не менее 30 – 35 тонн. Супер-бокс наиболее часто используется во Франции и Англии.
Перетяжной бокс
Используются для специальных целей. Перетяжной коробка опускается в заранее выкопанную траншею и передвигается в горизонтальном направлении при помощи большого гидравлического экскаватора. Таким образом рабочие защищены от опадания земли при работе в траншее, а засыпается она после перемещения бокса.
Сити-бокс
Данная система укрепления была разработана с учетом критерия высокой прочности, легкости по весу и максимальной универсальности. Она идеально подходит для городских работ.
Мэнхоул-бокс
Мэнхоул-бокс предназначена для вырывания небольших котлованов и решеток стока дождевых вод. Данная конструкция при ее использовании со стандартной коробкой является идеальной для прокладки трубопроводов и вырывания людских ходков. Ее размеры соответствуют размерам решеток стока вод и небольших котлованов. Возможно дополнение данной системой верхней частью для работ в более глубоких котлованах.
Стандартный бокс
Стандартный бокс – наиболее часто используемая система укрепления стенок траншеи в мире. Это оптимальное решение для работ при любом типе почвы и для выполнения любых проектов, где используются подобные системы.
Наилучшие результаты достигаются при работах на глубине до 5,2 м. Различные длины основных и доборных щитов позволяют отвечать всем запросам заказчика. Дополнительно укрепленная верхняя часть и заостренный нижний край бокса обеспечивают легкость ее погружения в землю. Высокая надежность и универсальность бокса делает возможным работу с трубами и кульвертами (водопропускная труба) больших диаметров.
Свайный бокс
Свайный бокс используется для проведения работ по монтажу холоднокатаного шпунта. После помещения бокса в заранее вырытую траншею, экскаватор устанавливает шпунт в специальные секции и начинает рыть. Регулируемые секции позволяют использовать траншейный шпунт различных размеров. Это быстрый и экономичный способ, а также практичное и необходимое дополнение при использовании больших защитных систем стенок траншей при работе в черте города и наличии перекрестных коммуникаций.
голоса
Рейтинг статьи
Крепление шпунтовыми ограждениями
Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.
Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза
При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса. Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть
Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43)
Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).
Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.
