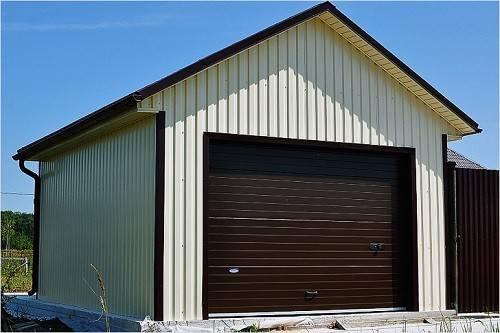

Как сделать гараж из профнастила своими руками + чертежи и фото

Сборка каркаса гаража из металлопрофиля

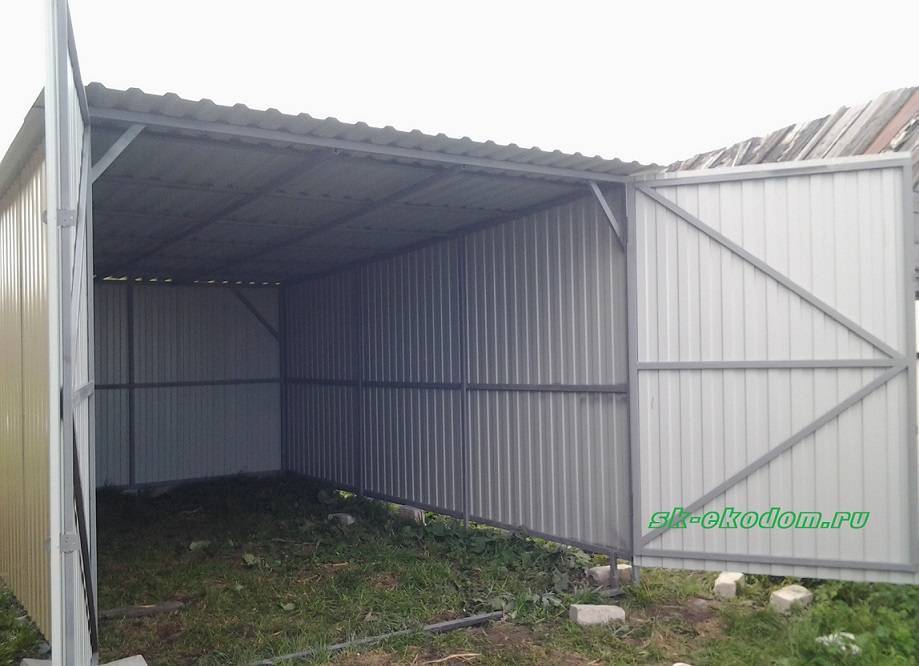

Металлический каркас гаража

Каркас собирают на ровной поверхности или возводят на готовом фундаменте. Элементы конструкции соединяют сваркой либо при помощи заклепок и болтов. Профиль нарезают по размерам согласно проекту. Сечение для несущих труб и горизонтальных перекрытий – 40 мм, для труб обвязки – 20 мм. Привариваются четырехугольный каркас для навесных ворот. С одной из сторон необходимо сделать дверной проем. Можно предусмотреть и окна.

Для ферм крыши потребуется легкое железо, но прочное и жесткое. Диаметр труб зависит от ширины конструкции. Форму ферм выбирают опираясь на угол наклона крыши. Для каркасного гаража из металлопрофиля рекомендуют двускатный тип кровли.

Каркас с помощью анкеров фиксируют на фундаменте. Гараж может иметь и деревянную несущую конструкцию. В этом случае потребуется брус и доски 15 х 15 см.

Для кровли подойдет не только проф. лист, но и черепица или битумный лист. Стены бокса обшивают стальными листами внахлест. Профиль пришивают по периметру саморезами с расстоянием 30 см. Одну сторону оставляют свободной для следующего соединения. Стыки обрабатывают герметиком.

Утепление и отделка гаража

Гараж из металлического профиля внутри утепляют плитами мин. или стекловаты. Толщиной плиты берут не меньше 50 мм. Плиты фиксируют между вертикальными опорами. В качестве чистового материала используют профильный стальной лист.

Утепление стен гаража

При желании быстровозводимый гараж своими руками строится менее месяца. Все материалы и расходники есть в свободной продаже. Сделайте проект уникальным, добавьте удобные стеллажи и полки, проведите систему освещения. Как показывает практика, гараж – не только место хранения авто, но и мастерская для умельца.

Гараж из профиля: варианты фундамента

Фундамент – основа любого строительства. На него возложена главная задача – нести основную нагрузку. Так как гараж из профнастила строится на каркасе, то при обустройстве основания для связки оставляют выпуски из арматуры или шпильки и на них уже крепят каркас.

Плитный

Гараж из металлопрофиля не может быть тяжёлым, поэтому лучшим вариантом будет залить плитный фундамент, который также будет служить и полом. Если проектом предусмотрено наличие подвала и смотровой ямы, то оптимальным выходом из ситуации будет ленточное основание.

Ленточный

Выполнить собственноручно без минимальных навыков и опыта его очень сложно. Делают такое основание из кирпича, бетонных или газосиликатных блоков, бетонного раствора. Траншея должна быть на 50 сантиметров больше размеров гаража. Котлован заливают бетонным раствором и после его отвердевания начинают возведение стен.

Свайный

Ещё один бюджетный вариант основания, но не уступающий ленточному – фундамент на сваях. Они могут быть изготовлены из асбеста или металла, полые или же заполненные бетоном. Места установки свай размечаются по периметру будущей конструкции. В отмеченные точки ввинчивают или вкапывают сваи и заливают бетонной смесью, выставляя в уровень по горизонтали и вертикали.

Столбчатый

Эта конструкция выполняется из столбчатых опор сборного типа. Опоры располагают на расстоянии до трёх метров друг от друга и соединяют перемычками, которые в дальнейшем, будут служить опорой для каркаса. Такой вид фундамента используется при строительстве гаражей без подвалов на глубокопромерзающем грунте.

Подготовительные работы

Построить гараж из профнастила своими руками смогут даже люди, обладающие минимальными строительными знаниями и навыками. Профилированный лист обладает рядом существенных преимуществ по сравнению с другими материалами. Так, учитывая его невысокую стоимость, он защищает автомобиль от ветра, сырости и холода не хуже бетона или кирпича, особенно если сделать дополнительную теплоизоляцию помещения.

Достоинства гаража, сделанного из профнастила:

• длительный срок эксплуатации;
• высокая скорость монтажа;
• небольшой вес (не нужен дорогостоящий фундамент);
• невысокая стоимость;
• хорошие эстетические показатели (профнастил не требует финишной отделки, можно подобрать цвет на любой вкус);
• надежная защита от осадков.

Схема гаража

Прежде чем приступить к строительству чего-либо, необходимо создать наглядную схему на бумаге или в компьютере. Рассчитайте габариты будущего гаража, чтобы определить количество профилированного листа.

Стандартный легковой автомобиль в ширину достигает от 1,7 м до 2 м, а в длину – от 3м до 4 м. Однако при проектировке следует учитывать, что гараж должен вмещать не только автомобиль. Там должно быть достаточно места, чтобы обойти машину вокруг, свободно открывать двери, поставить шкаф для различных инструментов, запасок, масел и т.д. Зачастую гараж используется и для хранения всего того, что не поместилось дома, например, велосипеда, различной техники, банок, мебели и т.д.

Если вы планируете сделать смотровую яму, учитывайте характеристики грунта и необходимую глубину. Оптимальный размер для гаража составляет 4х6 м при высоте 2,5 м. Также в стене обязательно должно быть хотя бы одно окно, чтобы сократить затраты на электроэнергию и обеспечить естественное освещение в дневное время.

Выбор места

Когда с чертежом гаража из профнастила покончено, можно переходить к непосредственной работе «в поле»

Очень важно выбрать правильное место расположения постройки. Желательно, чтобы эта была ровная площадка недалеко от входных ворот на участок и расположенная позади или сбоку от дома

Если вокруг гаража будут расти большие деревья с тенистыми кронами, летом профнастил не будет сильно нагреваться от солнца.

Учитывайте, что вам придется делать подъездную дорожку к гаражу, чтобы не разводить грязь во время дождей и не портить окружающий ландшафт. Поэтому чем ближе постройка будет расположена к воротам, тем меньше сил и средств придется тратить на укладку дорожки. Также рекомендуется делать ее прямой, чтобы облегчить и ускорить въезд в гараж. Оптимальное месторасположение – в 4-5 м от ворот (так вы сможете быстро поставить машину внутрь и свободно открывать распашные ворота).

От жилого дома гараж должен располагаться в 5-7 м. Этого расстояния достаточно, чтобы во время непогоды быстро добраться до машины и не отвлекать шумом двигателя жильцов, выезжая на работу рано утром.

Выбирайте место, расположенное на самой высокой точке участка, но ни в коем случае не в низине, иначе во время осадков и таянья снега вода будет скапливаться, размоет почву, и фундамент «поплывет».

Важно: под гаражом не должно располагаться никаких коммуникаций (канализация, газовые трубы, провода и т.д.), тем более, если вы планируете строительство смотровой ямы

Инструменты и материалы

Когда вы прикинули габариты будущей постройки, можно приступать к созданию сметы.

Инструменты и материалы, которые понадобятся для строительства:

• профилированные листы – при подсчете количества листов учитывайте, что во время монтажа их надо будет класть внахлест примерно на 20 см, поэтому покупайте материал с запасом (из остатков потом можно будет сделать козырьки или пустить на другие хозяйственные нужды);
• металлические профильные трубы для монтажа каркаса гаража;
• пароизоляционная пленка;
• крепежи;
• П-образный профиль;
• цемент;
• щебень;
• песок;
• утеплитель (минеральная вата, пенополистирол, пенопласт);
• шуруповерт;
• строительный уровень;
• отвес;
• лопата;
• кусачки по металлу;
• клепки;
• шурупы.

Как рассчитать затраты

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

• конструкция должна быть минимум в 1,5 раза шире автомобиля;
• гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

• профилированная труба;
• профнастил;
• сварочный аппарат (при необходимости);
• крепёжные элементы для соединения элементов конструкции;
• гаечный ключ;
• дрель или шуруповёрт для работы по металлу;
• болгарка (УШМ) для резки металла (при необходимости);
• маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

• штыковая лопата;
• лом;
• уровень;
• отвес;
• кирпич, шлакоблок, газоблок, бетон или сваи;
• песок, щебень.

Стоимость работ

Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).

Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.

Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.

Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.

Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.

Подготовка фундамента

Массивный фундамент для гаража из металлопрофиля не понадобится

Гараж из профнастила – лёгкая конструкция, для которой не требуется мощного фундамента. В большинстве случаев достаточно мелкозаглублённой ленты или плиты. Подойдёт и столбчатый фундамент, оптимальный для пучинистых грунтов.

Поскольку пол в гараже необходимо бетонировать, лучшим выбором будет УШП (утеплённая шведская плита), размеры которой на 20-40 см превышают (со всех сторон) размеры гаража. Таким образом, одновременно получают пол, отмостку и облегчают себе задачу бетонирования подъездных путей.

УШП одновременно является «плавающим» фундаментом, так как находится на песчаной «подушке», компенсирующей подвижки грунта. Это оптимальное решение для участков с высоким уровнем грунтовых вод и глубоким (более 80 см) промерзанием в зимний период.

Преимущества УШП:

• монтаж на любом типе грунта;
• меньший, по сравнению с обычным плитным фундаментом, расход бетона;
• теплоизоляция, препятствующая промерзанию пола гаража;
• плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
• в плиту можно укладывать инженерные коммуникации;
• быстрый монтаж (в среднем на возведение 100 м2 УШП требуется не более 7 дней).

Полноценный расчёт несущей способности УШП невозможен, так как в российских СНиП и ГОСТ нет такого понятия, как «утеплённая шведская плита». За основу можно брать характеристики стандартной бетонной, усовершенствованным вариантом которой является УШП.

Необходимые материалы:

• пенопласт толщиной 5-10 см;
• стальная арматура сечением 10 мм;
• вязальная проволока;
• геотекстиль;
• рубероид;
• пиломатериал для строительства опалубки;
• песок (только карьерный, речной непригоден);
• щебень средней фракции (20х40 мм);
• портландцемент марки не ниже М400.

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 8. Укладка полотен геотекстиля с нахлёстом 30-40 см так, чтобы края полотен вступали за пределы разметки на 20-30 см.

Шаг 9. Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 13. По периметру плиты вертикально устанавливают плиты пенополистирола высотой 20-25 см. Укрепляют конструкцию досками и укосинами.

Шаг 14. Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Если фундамент возводят в жаркие дни, необходимо поливать его водой каждые 2-3 часа. В относительно теплые дни – каждые 10-12 часов.

Преимущества и недостатки конструкции (статья 1)

Сначала для сомневающихся личностей обосную, почем я считаю профлисты и каркас из профильной трубы для гаража лучшими материалами для строительства.

Профилированная труба – вот как выглядит конструктор для взрослых.

Лично для меня определяющими факторами при выборе проекта оказались:

1. Доступная цена постройки. Тонкие гофрированные листы металла и прямоугольные трубы обойдутся гораздо дешевле, чем необходимое количество кирпича или пеноблоков. И это не говоря о других необходимых материалах.
2. Недорогой и легкий фундамент. Вес будущей конструкции будет маленьким, поэтому конструировать мощное основание не нужно. Это сэкономит вам денежные средства, время и усилия на возведение укрытия для своего ненаглядного автомобиля.
3. Простота выполнения работ. Сам процесс при должной сноровке не сложнее, чем постройка домика из детского конструктора. Особенно если вы будете точно соблюдать те советы, которые я даю в этой статье.
4. Прочность. Несмотря на кажущуюся хлипкость каркасного гаража, благодаря использованию профильной трубы строение будет очень крепким и выдержит даже ураганный ветер. Ну и немалый слой снега сверху.
5. Возможность демонтажа. Если при сборке вы, как и я, будете использовать разъемные соединения (болты с гайками вместо сварки), то весь этот домик можно легко разобрать и перевезти на новое место. Или продать.

Вряд ли в таком гаражике удастся согреться.

Мне эта конструкция так понравилась, что потом на своем участке я построил еще немало вспомогательных домиков (сарай и летний душ) из профильных труб. Но об этом расскажу потом, сейчас не буду отрываться от темы.

Не могу не упомянуть об одном недостатке строения. Из-за слишком тонких металлических стен, внутри гаража будет холодно. Поэтому придется его утеплить минеральными матами, стекловолокном, пенопластом или другим подобным материалом.

Монтаж профлиста

Вытяжные заклепки для профлиста

Как уже упоминалось, не следует прикручивать пластины саморезами, если только строительство не ведется в охраняемой зоне. В остальных случаях лучше использовать заклепки.

Последовательность монтажа панелей:

1. Закрепить угловые и стартовые профили.
2. Просверлить по краям листов отверстия, закрасить их защитным составом.
3. Перенести проекцию отверстий на профили остова, сделать в них соответствующие заклепкам отверстия.
4. Наложить панель на основание, начиная сверху приклепать ее к трубам.
5. Последовательно сделать первый ряд с накладкой на одну волну, затем дойти до предпоследнего.
6. Крайний ряд подрезать по высоте, закрасить торцы и прикрепить.
7. Аналогично закрыть остальные стены и фронтон.

Когда все пластины будут установлены, проверить правильность работы и закрыть их верхней торцевой планкой. Для улучшения внешнего вида покрытия заклепки можно закрасить подходящим цветом.

Выбираем профнастил для гаража

Удобство технологии возведения сборных быстровозводимых зданий из профилированного металлического оцинкованного лист позволяет использовать практически все виды представленных на рынке профилированных листов.

Однако для того чтобы получить наилучший результат следует обратить внимание:

• на вес материала – ведь несмотря на довольно легкий вес листов, использование листов толщиной свыше 1,8 мм, не годится для крыши;
• качество обработки и защитного покрытия – стандартные листы должны иметь стандартные размеры и правильную геометрию, без деформированных участков, с одинаковым защитным покрытием по всей площади.

При выборе материала у поставщика необходимо также уточнить возможность заказа материала уже подогнанного по размеру, такая услуга во много позволит сэкономить не только время, но и средства ведь подгонка отдельных элементов обшивки может составлять до 20% времени на монтаж самого объекта.

Таким образом, учитывая особенности возведения подобных зданий и их последующей эксплуатации, при выборе профилированного листа наружной обшивки лучшим вариантом будет:

1. окрашенный оцинкованный профилированный лист;
2. лист, имеющий небольшую высоту волны;
3. материал толщиной 1,2–2,0 мм для обшивки наружных боковых стен и задней стенки, металл толщиной 1,5-2,2 мм для ворот сооружения, потому что именно ворота чаще всего в данном виде построек подвергаются различным деформациям, и наконец, лист с большей волной и толщиной 0,7-1,2 мм для устройства крыши.

Выбор места для гаража

Одним из наиболее дельных советов по выбору места для постройки гаража будет учет опыта вождения автомобилем. Достаточно большой опыт владения водительскими навыками позволит разместить строение в любом мало-мальски пригодном для этого месте.

Ну а если опыта недостаточно, то следует учитывать:

• форму подъездного пути к гаражу;
• наличие крутых поворотов и спусков в непосредственной близости к воротам;
• наличие на предполагаемом участке размещения инженерных коммуникаций – кабельных линий, канализационных коллекторов, магистралей водопроводов;
• наличие над местом высоковольтных линий электропередач;
• размещение деревьев;
• наличие других построек.

Кроме этого, для создания минимального комфорта и удобства проведения ежедневного технического обслуживания автомобиля нужно рассмотреть возможность прокладки в гараж электричества стационарной сети в 220 вольт.

Монтаж гаража из труб

Чтобы собрать гараж из профильной трубы, необходимо провести работу, включающую в себя следующие шаги:

• Проектирование конструкции;
• Обустройство фундамента;
• Создание каркаса;
• Обшивка каркаса;
• Установка ворот;
• Монтаж теплоизоляции.

Проектирование включает в себя не только создание чертежа, но и определение участка, отведенного под строительство, и расчет габаритов гаража. Оптимальный вариант размеров постройки – 6 метров в длину, 3,5 в ширину и 2,5 в высоту. Чертежи гаража из профильной трубы своими руками нужно готовить заблаговременно, чтобы выполнять работу спокойно и поэтапно.

Фундамент, несмотря на небольшой вес конструкции, все же требуется. Подбирать конструкцию фундамента нужно в зависимости от особенностей грунта на участке. Для прочной и устойчивой почвы подойдет небольшой свайный фундамент, собранный из профильных труб, залитых бетоном. К верхним краям полученной конструкции привариваются металлические пластины – опоры для каркаса.

Далее производится монтаж и обшивка каркаса. Материалом для обшивки чаще всего является профнастил, который можно использовать и для кровли. Его листы прикручиваются к трубам каркаса посредством саморезов и резиновых прокладок. Каркас обшивается с трех сторон.

Последним этапом является установка ворот и утепление гаража, если в этом есть необходимость.

Что такое металлопрофиль

Это строительный материал, выпускаемый в виде оцинкованного стального листа. Он может быть необработанным, крашенным или же покрытым полимерами. Изготавливается в рулонах, что очень удобно, так как можно нарезать любую нужную длину и избежать поперечных стыков при укладке.

Металлопрофиль.

Характеристика металлопрофиля как материала

Профлисты маркируются в соответствии с их техническими характеристиками:

• «Н» — несущий, предназначен для кровли и несущих конструкций;
• «НС» — несуще-стеновой, используют при установке ограждений;
• «С» — стеновой;
• «R» — кровельный;
• «А» — наличие защитного покрытия на лицевой стороне изделия;
• «В» — защитное покрытие нанесено на тыльную сторону.

Материал различают по:

• жёсткости: 0,1 – 2 миллиметра;
• высота и ширина волны: 1 – 114 миллиметров;
• типу внешнего покрытия;
• форме волны.

По степени антикоррозийной защиты и типу внешнего покрытия листы бывают:

• оцинкованные;
• алюминиево-цинковые;
• полиэстеровые;
• поливинилфторидные;
• пураловые.

Достоинства и недостатки

Прежде чем выбрать в качестве строительного материала металлопрофиль следует внимательно изучить его плюсы и минусы.

Положительные характеристики	Недостатки
Не деформируется при воздействии высоких температур, огнестоек.	Через несколько лет использования теряет цвет, выгорает.
Невысокая цена.	Нагревается от солнечного света.
Лёгкий вес и большой ассортимент цветовой гаммы.	Внешнее покрытие легко оцарапать, а со временем на этих местах проступает ржавчина.
Прочность и устойчивость к механическим воздействиям. Срок службы до 20 лет.	Торцевая часть листа не покрыта защитным составом.

Популярность профильных труб в строительстве

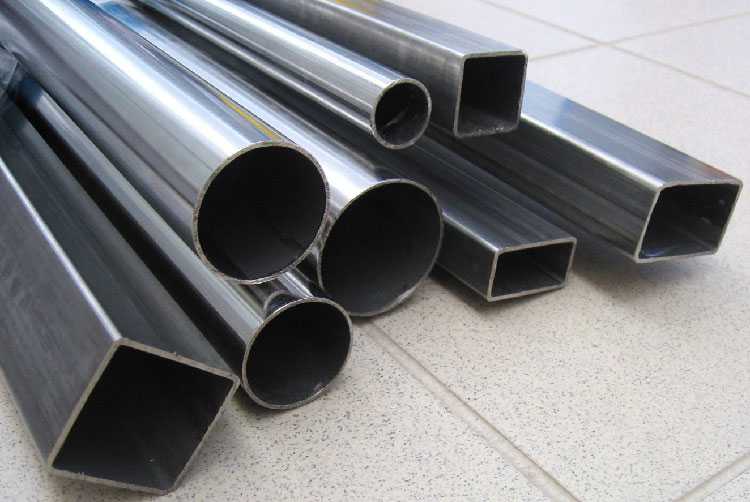

Профильные трубы широко используются в строительстве быстровозводимых зданий и сооружений – ангаров, крытых рынков, киосков, ларьков, складских комплексов. Трубы показывают себя как прочный, но лёгкий материал для сооружения каркаса, который затем обшивается листовой сталью, профилированным листом, фанерой или ДСП.

Популярность профильных труб в строительстве обусловлена их преимуществами:

• лёгкостью;
• прочностью;
• устойчивостью к механическим нагрузкам;
• высокой скоростью сооружения каркаса;
• долговечностью.

Самый весомый аргумент в пользу профильных труб – доступная стоимость. По сравнению с массивными зданиями из кирпича, шлакоблоков, блоков из пено- или газобетона сооружение гаража обойдётся пользователю в разы дешевле. При этом нет необходимости терять время на длительный процесс возведения стен и просадку здания, которая нередко занимает до 6 месяцев.
