Профиль для светодиодной ленты своими руками и Фото

Изготовление

Материалы

Профиль для led ленты, который делают из алюминия, достаточно популярен, так как в нём получается совместить две последние технологии. Специалисты смогли поместить в одно изделие не просто анодированный сплав, который качественный и крепкий, но и светодиодную технику, которая становится с каждым днем все популярнее. За счет этого получилось сделать подсветку в несколько раз функциональнее и сделать устройство для крепления ленты со светодиодами прочнее, надежнее. Контур, который делают из высококачественного алюминия, можно использовать для того, чтобы вмонтировать ленту в стену. Помимо этого, профиль для таких условий можно использовать для установки подсветки напольного покрытия, потолка и прочего.

Делаем пластиковый короб

Коробы из пластика тоже часто используют для того, чтобы установит светодиодную подсветку. Такие изделия считают недорогими и с ними совершенно несложно работать. Пластиковый короб можно сделать из поликарбоната, который достаточно гибкий и при этом бывает и прозрачным, и цветным, и матовым. Такой короб является герметичным изделием, на которое ни коим образом не повлияют воздействия механического характера или температурные перепады. Интересно то, что использование таких изделий допускается в любых условиях и для воплощения в жизнь самых смелых идей дизайнеров.

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

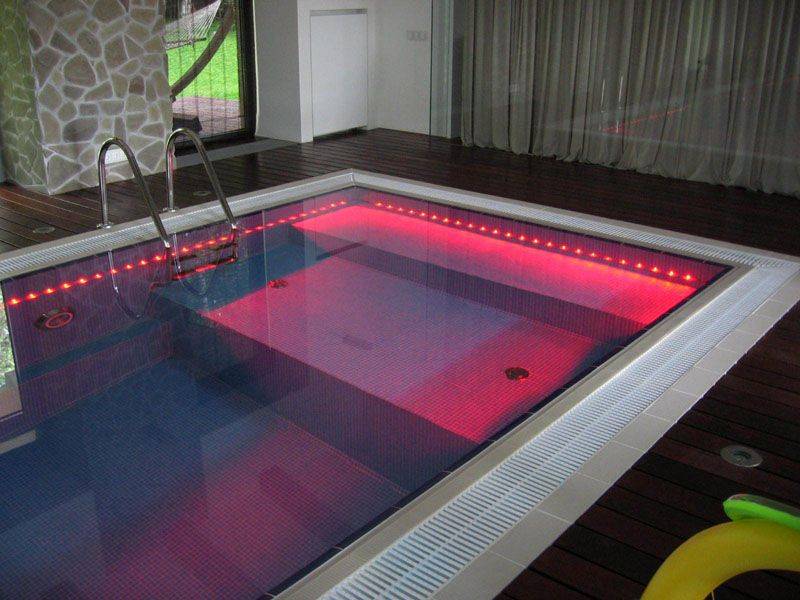

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Функция и принцип работы рассеивателя

Особенность led-ленты состоит в том, что световой поток от нее распространяется на угол не более 120 градусов. Это существенно ухудшает их практическую пользу. Чтобы исправить ситуацию, необходимо в непосредственной близости к лампам поставить материал, преломляющий и рассеивающий свет.

Именно эту функцию и выполняет светодиодный рассеиватель. Его внутренняя структура основана на неупорядоченном расположении частиц вещества. В результате свет при прохождении через такой материал значительно отходит от своей изначальной траектории – причем в разные стороны. От этого световой поток одновременно несколько слабнет и равномерно расширяется.

Рассеиватель или диффузор, применяемый для светодиодных лент, состоит из двух основных элементов – корпуса и светопропускающей пластинки. У современных моделей первая часть устройства представлена в виде пластмассового, алюминиевого или нержавеющего профиля следующих форм:

Его геометрия определяется прежде всего местом применения рассеивателя, видами кронштейнов для него, особенностями и условиями эксплуатации. В основание профиля приклеивается светодиодная лента, а затем сверху она закрывается прозрачным или матовым материалом. Первые применяются, когда требуется сильная подсветка каких-либо выделенных зон – например, витрин в магазине, вторые – когда требуется создать общее ненавязчивое освещение, например, в ресторане.

Существует также гибкий профиль для светодиодов. По сути это силиконовая трубка с возможностью размещения внутри нее лэд-полоски. Благодаря высокой пластичности им можно придавать любые формы, что актуально при оформлении сложного фигурного декора, рекламных вывесок, деревьев.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

подготовка к выполнению работы;
крепление профиля;
фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

выбрать способ крепления профиля;
подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

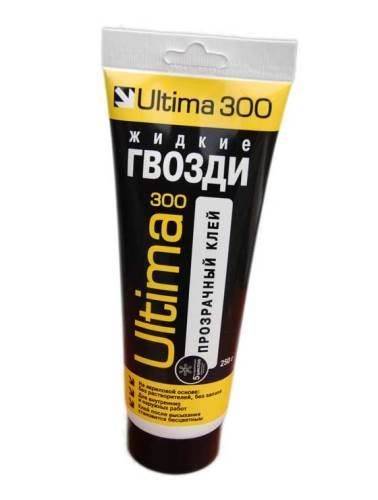

Клей типа жидкие гвозди для крепления профиля

саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

дрель с набором сверл;
шуруповерт;
саморезы, максимально подходящие по размерам;
ножовку по металлу для резки профиля;
инструменты для разметки;
провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

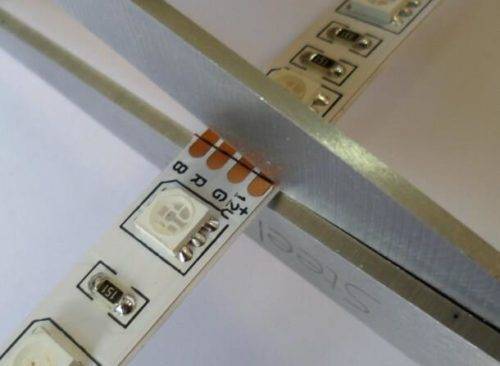

лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

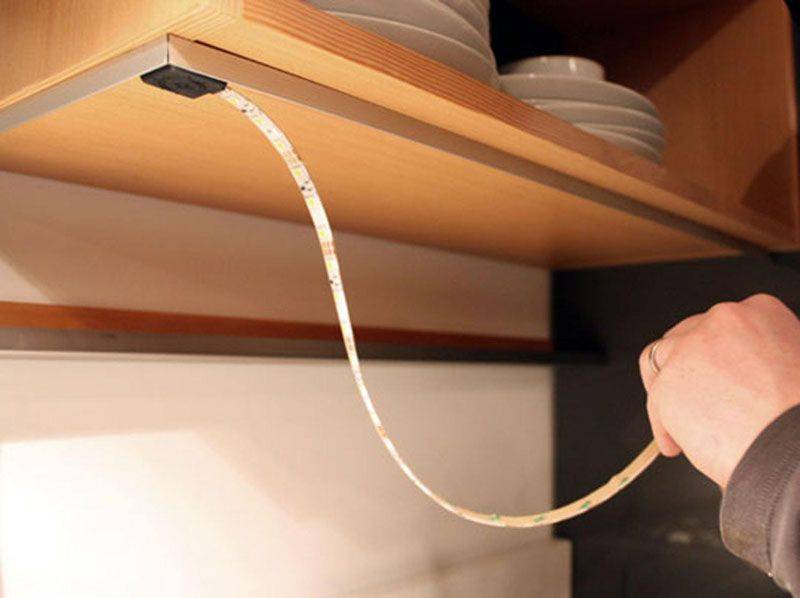

с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

устанавливаются рассеиватели и заглушки;
проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

Последовательность действий при монтаже

Для установки ленты своими руками требуется выбрать блок питания по уровню нагрузки. Делается это нужно, руководствуясь общей длиной изделия и мощностью 1 м полосы. К полученному значению добавляется 25% в качестве запаса. Протяженность ленты и профиля с рассеивателем определяется путем измерения участка поверхности, где организуется подсветка.

Вне зависимости от того, какой тип крепежного элемента используется (алюминиевый, пластиковый, угловой, накладной, круглый), по одной стороне кромки своими руками делается небольшой пропил для вывода питающего провода ленты.

Монтаж профиля осуществляется посредством использования шурупов с потайной шляпкой, чтобы крепеж не мешал прокладке лент. Размер шурупов определяется толщиной материала, на который устанавливается алюминиевый профиль.

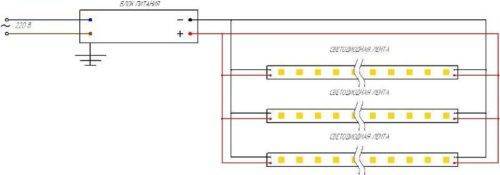

Схема подключения ленты

Далее, поверхность данного элемента очищается и обезжиривается, что обеспечит более качественную установку лент. Эти действия повторяются в такой же последовательности, если монтируется угловой или накладной профиль. Врезной вариант конструкции может быть установлен без крепежа, но это определяется конфигурацией поверхности, а также типом материала.

Нюансы работы

Монтируется алюминиевый профиль своими руками всегда максимально аккуратно, даже при организации подсветки ступеней, чтобы внешний вид подобных светильников не вызывал дискомфорта из-за небрежного оформления. Когда алюминиевый профиль (вне зависимости от того, выбран врезной или накладной вариант) подготавливается к установке, его кромки должны быть зачищены от заусенцев. Кроме того, эти участки закрываются заглушками, что обеспечит дополнительную защиту лент.

Этапы сборки профиля

Желательно располагать всю конструкцию (врезной, накладной профиль) так, чтобы в дальнейшем было легко добраться до встроенных лент. В противном случае возникнут существенные сложности при попытке замены осветительных приборов данного типа своими руками.

Таким образом, установка светодиодных лент является более предпочтительным вариантом в сравнении с разными типами ламповых светильников. Закрепить своими руками накладной или угловой профиль для крепления ленточных осветительных приборов достаточно легко.

Наиболее ответственный этап во всей работе – подключение проводов согласно полярности. Единственный минус, которым отличаются профили для подсветки ступеней, потолков и других поверхностей, заключается в довольно высокой цене. Но есть возможность снизить расходы и сделать этот элемент своими руками.

Три основных вида

Конструкционно профиль для светодиодной ленты представляет собой алюминиевую направляющую со съёмным пластиковым экраном. Рассеивающий экран может быть прозрачным или матовым. На профиль возлагается следующая функциональная нагрузка:

эффективный отвод тепла, в результате чего в разы возрастает продолжительность службы подсветки;
защита от механического воздействия на источник света и подводимые провода;
равномерное распределение светового потока, которое достигается за счет свойств рассеивателя;
исполнение роли полноценного светильника, который без проблем монтируется в удобном месте.

В магазинах чаще других встречаются профиля из анодированного алюминия, отличающиеся формой и типом крепления. Алюминий – лёгкий и упругий металл, который удобен в обработке и обладает высокой теплопроводностью. Алюминиевый профиль для светодиодной ленты не темнеет и прекрасно справляются с поставленными задачами.

Накладные

Накладной профиль для светодиодной ленты выполнен по П-образной форме, имеет самое широкое применение и крепится к основанию с помощью саморезов. Ширина полки соответствует типоразмерам существующих светодиодных лент, а высота стенок зависит от изготовителя. Рассеиватель во время сборки либо вставляют в пазы, либо плотно защелкивают по всей длине.

Угловые

Из названия следует, что данный вид профиля для ленты со светоизлучающими диодами предназначен для монтажа между потолком и стеной или между двумя полками мебели, другими словами, он как бы заменяет плинтус. Внешние стенки углового профиля расположены относительно друг друга под углом 90°. По их краям сделаны пазы для крепления рассеивателя. Внутри него под углом 45° имеется полочка для наклеивания светодиодной ленты. В процессе работы световой поток распространяется не в одной плоскости, а под углом 45°, равномерно освещая всю комнату.

Встраиваемые

Встраиваемый или врезной профиль для светодиодных лент предназначен для установки в специально созданные углубления и пазы. Он имеет П-образную форму с кромкой по всей длине на обеих стенках. Светодиодная лента располагается на полке конструктива и скрывается под рассеивателем, излучая при этом свет под прямым углом. Жёсткое крепление с основанием обеспечивают при помощи мебельного клея или саморезов. Для придания эстетических свойств торцы профиля закрывают заглушками.

Различие форм и видов

В первую очередь необходимо отметить то, что классификация профилей происходит исходя из типа материала:

Поликарбонатные изделия. Хотя и пластиковый короб применяется реже, он обладает рядом преимуществ. Например, он гибкий, благодаря чему его устанавливают на изгибы или неровности.
Алюминиевый короб. Пользуется большой популярностью, так как он устойчив к коррозии и обладает повышенной прочностью.

Виды конструкции обладают главной особенностью – это рассеивание тепла (измеряется в Вт/м), которое зависит от площади поверхности и габаритов. Существует несколько категорий изделия, которые различаются по способу установки. Это такие виды, как:

Угловой вариант. В этом случае светодиодная лента помещается в конструкцию угловой формы. Используются для установки источника света в угловых местах. А так как яркость светодиодов большая, то профиль производится с рассеивателем (как правило, он съемный). Благодаря ему яркость подсветки уменьшается.
Встраиваемый или врезной вариант. Это отличное дизайнерское решение. Такие виды позволяют объединить ДСП с гипсокартонном, а светодиодная лента устанавливается на месте соединения. Отличительной особенностью такого варианта является наличие края, который в местах паза закрывает неровность. Благодаря ему можно осветить рабочую кухонную поверхность и при этом светодиоды не будут выпирать у шкафчиков. В ДСП прорезается углубление необходимой глубины, и в него вставляется лента. Таким образом, создается впечатление, что кухонный шкаф светится сам.
Накладной вариант. Такие исполнения считаются самыми популярными и востребованными. Это объясняется методом их монтажа. Накладной профиль можно установить абсолютно на любую поверхность. Делается это с помощью саморезов или клея. Установка простая и легкая – это считается основным достоинством такого метода. При этом гнущийся пластиковый короб позволяет устанавливать его на изогнутую поверхность (такое исполнение применяется для оформления арок или обустройства элементов интерьера круглой формы).

Существуют и другие виды изделия, которые отличаются по форме. К ним относят круглые, прямоугольные, квадратные, конусообразные и трапециевидные изделия.

Круглый вариант. Такой профиль используется для создания оригинальной подсветки с использованием необычных LED-светильников.
Подвесной вариант. Такой профиль пользуется большим спросом при освещении помещения большой площади. Подвесная система при освещении комнаты позволяет убрать мертвые зоны и обеспечить равномерное рассеивание света по всему периметру.

По форме и сечению существует огромное количество моделей. Их применение позволяет создать интерьер любого помещения на свой вкус и лад. Это касается не только помещений: витрины магазинов, офисные здания, рекламные щиты выделяются на общем фоне благодаря подобному освещению.

Помимо основных вариантов, существует еще несколько разновидностей профиля, с помощью которого можно прикрепить источник света. Например, светодиодная лента может помещаться в П-образный профиль. Такое устройство используется для подсветки рабочего стола, при оформлении витрин или стендов и выставок.

Любой профиль включает в себя такие дополнительные компоненты, как заглушки, саморезы, клипсы и защитный экран (рассеиватель). Экран в свою очередь может быть матовый или прозрачный.

Также большую популярность получил герметичный короб. Этот вид применяется для подсветки бассейна, аквариумов и многих других элементов. В таком коробе светодиодная лента защищена от попадания нежелательной влаги.

Короба отличаются между собой и по цветовой гамме. Цвета подбираются под общий интерьер помещения или объекта, который будет освещаться. LED полоса также бывает различной окраски, поэтому подобрать необходимый цвет не составит труда.

Рекомендуем просмотреть видео, на котором рассматриваются виды алюминиевого профиля для светодиодной ленты:

Как резать светодиодный профиль на углах?

Для того чтобы обрезать потребуется стусло – трехгранный короб, в двух вертикальных гранях которого предусмотрены сквозные прорези под углом 450 и 900.

Соблюдайте следующий алгоритм действий:

Установите плинтус в стусло и плотно прижмите его ко дну и стенке инструмента.
Плотно придерживая крепления в установленном положении, обрежьте ножовкой по металлу уголок сквозь прорезь под углом 450.
Со второй частью, которая будет составлять стык с первой, необходимо проделать все вышеописанные действия. Резать крепление следует с противоположной стороны стусла, для того, чтобы ваш угол сошелся при монтаже.

Таким же образом обрезается и рассеиватель. Затем грани профиля и экранов слегка зачищаются наждачной бумагой, чтобы сгладить погрешности материала, которые образовались под воздействием ножовки.
