Как сделать монолитное перекрытие своими руками

Армирование

Для придания прочности монолитному перекрытию выполняется его армирование.

1. На опалубку монтируется арматурный каркас из стальных прутьев. Сечение их должно быть 10 или 12 мм. Он представляет собой сетку с ячейками, каждая сторона которых 200 мм. Пруты связывают между собой специальной вязальной проволокой, толщина которой не меньше 1,5 мм. Поскольку обычно длины арматурных прутов не хватает на всю протяженность каркаса, то их соединяют между собой внахлест 400 мм, тоже связав проволокой.
2. Арматурная сетка должна устанавливаться таким образом, чтобы её опирание на стену составляло 150 мм, если стена выполнена из кирпича, и 250 мм, если стена возведена из газобетонных блоков.
3. Для максимального усиления требуется две арматурных сетки. Их располагают таким образом, чтобы верхняя и нижняя сетки находились от нижнего и верхнего края монолитной плиты на расстоянии не менее 30 мм.
4. Чтобы правильно соблюсти это расстояние для нижней сетки, под неё с шагом 100–120 мм подкладывают фиксаторы из пластмассы.
5. Монолитное покрытие, толщина которого 200 мм, наиболее всего подходит для пролета 6 м. Это выходит из расчета 1:30. В нем за 1 принимается толщина перекрытия, а за 30 – ширина всего пролета. Исходя из этой толщины плиты, верхняя арматурная сетка устанавливается таким образом, чтобы потом быть утопленной в бетон на глубину 20 мм.
6. Для разведения сеток на определенные расстояния делаются специальные фиксаторы при помощи гибочного инструмента. Вертикальные фиксаторы устанавливают на расстоянии одного метра друг от друга, а торцевые – на расстоянии 0,4 м. Это дает дополнительное усиление монолитного перекрытия. Фиксаторы, соединяющие между собой верхнюю и нижнюю сетку, тоже устанавливаются с шагом 0,4 м.

Классическое монолитное перекрытие: шаг за шагом

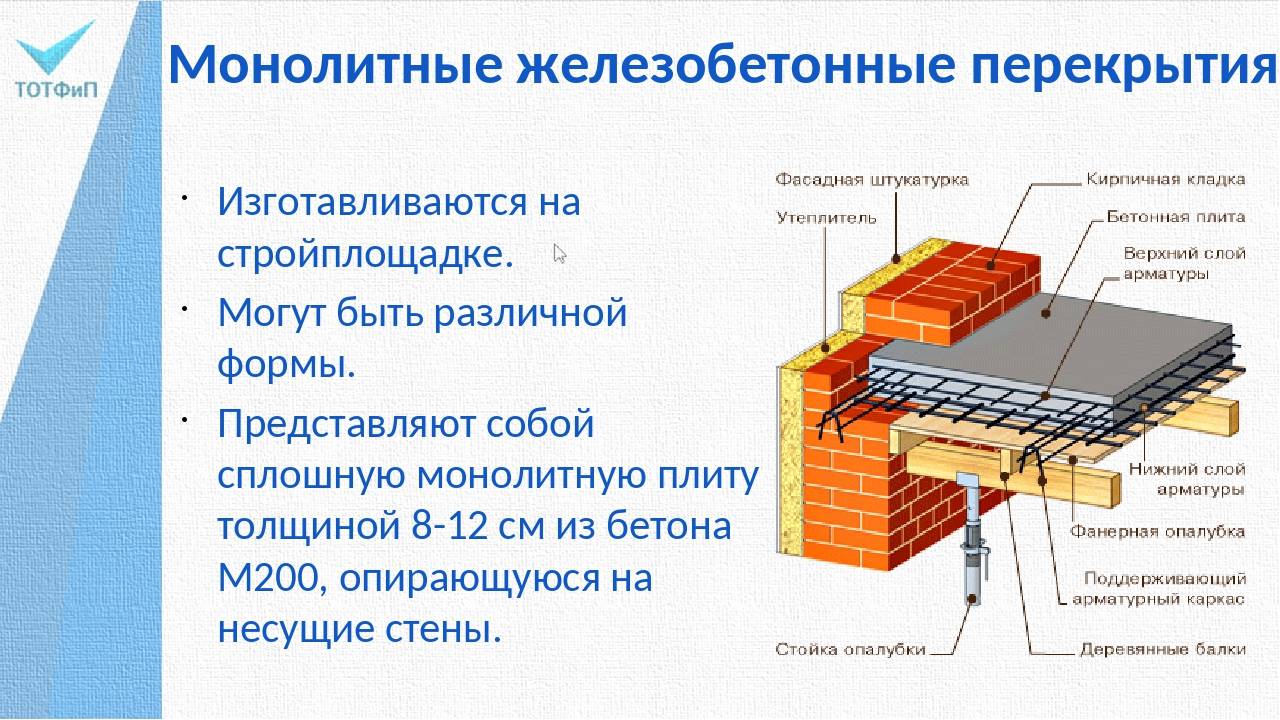

Давайте сначала рассмотрим конструкцию и изготовление классического монолитного перекрытия, а уже за тем его более новые виды.

В основе такого перекрытия – прочная, крепко связанная арматура, которая служит чем-то вроде скелета перекрытия. Прежде, чем вы приступите к заливке, вам нужно будет связать между собой прутья.

Причем существует немало способов и видов такой вязки, а также ее можно проделывать вручную или при помощи специального оборудования. Если у вас есть время, желание и помощники, вы легко обучитесь этому мастерству.

А это видео поможет вам разобраться, вязать прутья или лучше варить, и как правильно это делать:

Чтобы изготовить правильный арматурный каркас, нужен точный расчет. Обычно речь идет о двух сетках в верхней и нижней зоне, диаметром 12-14 мм, из арматуры класса А400. При этом шаг прутьев должен быть 20 см в двух направлениях.

Иногда устанавливают также дополнительную арматуру. Обе сетки должны находиться на расстоянии 25-30 мм от края плиты. Под нижнюю следует положить фиксаторы на расстоянии 1 метра друг от друга, прямо на пересечение арматуры.

А чтобы верхняя сетка находилась на определенном расстоянии, под нее устанавливают специальные подставки из прутьев диаметром 10 мм или более современных пластиковых приспособлений:

В этом варианте в качестве подставок к арматуре приварили отрезки прутьев:

Поставить такие опоры можно чаще, это будет только плюсом:

А такого вида опору можно приобрести в магазине, называется она «стульями»:

Если вы беретесь вязать арматуру, тогда воспользуйтесь такими хитростями домашних мастеров, которые приловчились использовать для этой цели подручные инструменты. Вот отличный способ быстро связать арматуру с минимальными усилиями.

Шаг 1. Берем проволоку, загибаем на концах, чтобы получились «ушки», и подводим под арматуру:

Шаг 2. Сверху соединяем концы проволоки и делаем петельку для крюка. На это уходит от силы 4-5 секунд:

Шаг 3. Вставляем крюк одним концом в шуруповерт, а другим – в петельку проволоки. Включаем на секунду инструмент – и арматура крепко связана. Остается только сохнуть получившийся хвостик.

Процессу бетонирования он не будет мешать, но ноги мимо проходящих рабочих может поцарапать. Поэтому от него лучше сразу избавиться, пригнув к стержню арматуры:

Вот, к примеру, отличный простой способ вязки арматуры для новичков:

Вот пример, как арматуру связывают обычной металлической проволокой:

А этот метод устройства арматуры уже для профессионалов:

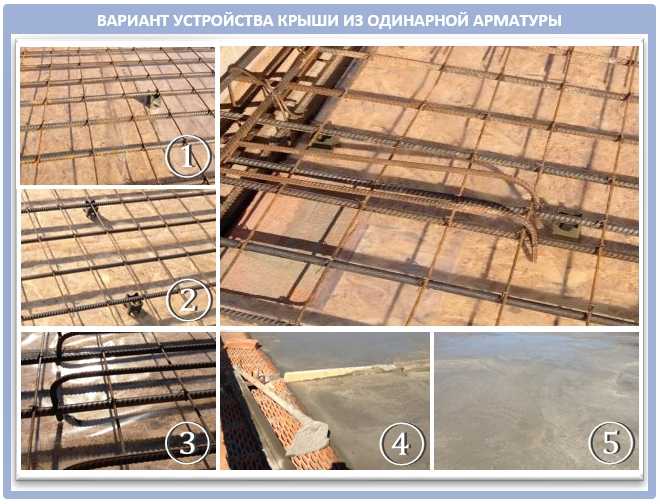

В этому случае для устройства перекрытия связали одинарную арматуру:

К слову, для монолитного перекрытия армопояс не нужен. Ведь такое перекрытие само по себе прекрасно перераспределяет нагрузку со всех сторон. Единственное, что нужно сделать – это установить опалубку по всей площади.

Давайте рассмотрим внимательно основные этапы устройства монолитной плиты перекрытия:

Вот пошаговый процесс устройства монолитной плиты:

Классическую монолитную плиту перекрытия часто делают утепленной. В этом случае утеплитель дополнительно теплоизолирует перекрытие:

Общая толщина конструкции в итоге получится от 180 до 220 мм. Конечно, по сравнению с деревянным такое перекрытие имеет куда больший вес. А потому его устройство возможно далеко не для всех конструкций.

Плюс ко всему устройство монолитного перекрытия по такой схеме занимает немало времени: монтаж и демонтаж опалубку, изготовление арматуры, устройство объемного каркаса, заливка бетона и его застывание.

Также о тсутствие необходимости в специальном кране еще не говорит о том, что вам вообще не понадобится техника. Дело в том, что поднять на высоту второго этажа балки весом 60 кг вдвоем или втроем не сложно, но от 110 кг – уже проблема.

Уход за бетоном после заливки

Монолитная плита перекрытия

В процессе застывания бетона будет выделяться большое количество тепла, под воздействием которого начнется интенсивное испарение влаги. Недостаток влаги приведет к растрескиванию бетона. Поэтому в течение нескольких первых дней после заливки вам нужно будет регулярно смачивать плиту водой.

Можете лить воду ведрами (2-3 ведра за заход) либо через шланг с распылителем. Предварительно можете уложить на подсохший бетон старые тряпки (лучше – мешковину) и лить воду на них. В жару политый бетон накрывайте полиэтиленом, т.к. из-за слишком быстрого высыхания плита может покрыться трещинами.

Опалубку можно снимать примерно на 10 день после последнего смачивания. В целом плита будет набирать прочность 3-5 недель. По истечению этого срока можно будет переходить к выполнению дальнейших запланированных строительных работ.

Таким образом, самостоятельно обустроить монолитное перекрытие можно. При этом денег на обустройство необходимых конструкций вы потратите гораздо меньше, чем в случае покупки готовых плит заводского изготовления. Следуйте инструкции и все получится.

Удачной работы!

Планирование и подготовка

Планируя заливку бетонного перекрытия, прежде всего нужно запастись материалами в востребованных объёмах.

1. Нужны деревянные доски. Их них будут создаваться строительные опалубки.

1. Потребуется иметь металлические прутья, трубы. Это материалы для армирования.

1. Необходимо приобрести все составляющие бетона:

• мешки с цементом;
• щебень;
• песок.

1. Дальше определяется расчетная ширина запланированного перекрытия.

Но для нежилого помещения толщины перекрытия в 12 см может хватить вполне. Для жилых же комнат толщина бетонного перекрытия может достигать максимум 15-ти см (превышение указанной толщины — это излишняя нагрузка на фундамент, к тому же более тонкие перекрытия способны надежно выполнять свое предназначение). Сразу же стоит запланировать установку дополнительной шумоизоляции.

К примеру, если размеры перекрытия будут составлять 300 см на 250 см, тогда основой запланированной конструкции становятся металлические балки. Их перекидывают от стены к стене. В качестве балки может быть использован швеллер, сгодится и б/у. Расстояние между такими балками должно быть 150 см. Таким образом формируется каркас, для создания которого будет задействовано 3 балки — две по краям, одна по центру. Можно приступать к оборудованию опалубки.

Нюансы монолитного строительства

Все основные требования к процессу создания монолитных конструкций из железобетона – в том числе и перекрытий, изложены в своде правил 52*103*2007.

На заметку: Эти правила относятся только к конструкциям из тяжёлого бетона, заливаемым без предварительного напряжения арматуры.

Возведение монолитного каркаса здания

• При проектировании любого здания выбирается КС (конструктивная система), в которой все несущие элементы увязываются так, чтобы обеспечить строению максимальную устойчивость и прочность.
• Определяющим фактором здесь является применяемый массово строительный материал: дерево, металл, сборный или монолитный железобетон. Так как темой данной публикации является монолит, именно о нём и будем вести речь.
• Монолитное перекрытие может устраиваться и по сборным ЖБ стенам, и по каменной кладке. Тут многое зависит от типа конструктивной системы, и основные из них представлены ниже:
  1. Колонная система, где основным несущим элементом являются колонны;
  2. Стеновая система, где все нагрузки воспринимают стены;
  3. Смешанная, где нагрузки распределяются между колоннами и стенами.

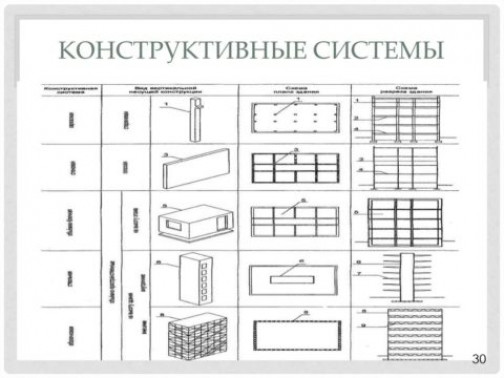

Варианты конструктивных систем

На заметку: При строительстве многоэтажных зданий, перекрытия для нижних этажей нередко проектируют в одной системе, а для верхних – в другой.

Какими бывают перекрытия в монолите

Монолитные перекрытия могут быть:

Плоскими. Их обычно проектируют для зданий с пролётами между колоннами или стенами менее 8 метров. Это обычный, наиболее часто применяемый, вариант для гражданского строительства;

Плоские перекрытия в строящейся жилой многоэтажке

Ребристыми. Применяют при пролётах до 12 метров, чаще в промышленном строительстве.

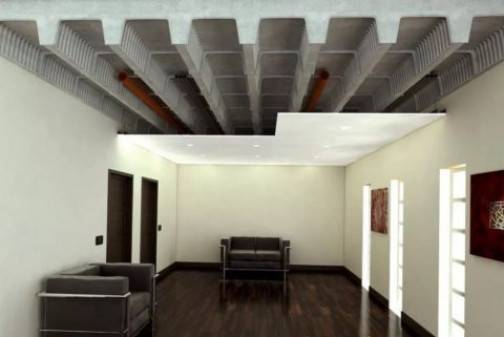

Ребристое перекрытие в административном здании

Кессонными. Их рекомендуется устраивать в помещениях зального типа – как производственных, так и жилых. За счёт углублений в перекрытии улучшается акустика помещений, и появляются широкие возможности для дизайна потолка.

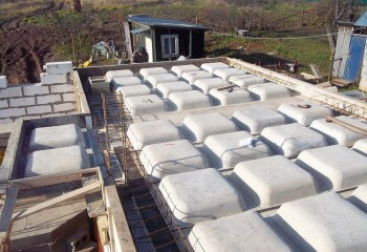

Перекрытие кессонного типа

Пустотными. Применяют там, где необходимо максимально снизить вес конструкции. Чаще всего это перекрытия большой площади в одноэтажных зданиях.

Вариант монолитного пустотного перекрытия

Необходимую конфигурацию перекрытие принимает за счёт использования при заливке специальных форм:

Общие требования к плитам

Главными параметрами, от которых зависит прочность и надёжность заливаемого перекрытия, являются:

1. Габариты в поперечном сечении – а именно, толщина плиты;
2. Класс применяемого бетона, который определяет его прочность на сжатие;
3. Содержание в плите продольной арматуры, количество которой определяется, исходя из длины пролётов и предполагаемых нагрузок на перекрытие.

Стандартная плита со сплошным сечением обычно имеет толщину не менее 160, но не более 250 мм. Бетон для заливки должен применяться класса В20, не ниже. Толщина всех прочих плит варьируется от 250 до 500 мм, с применением бетона класса В25.

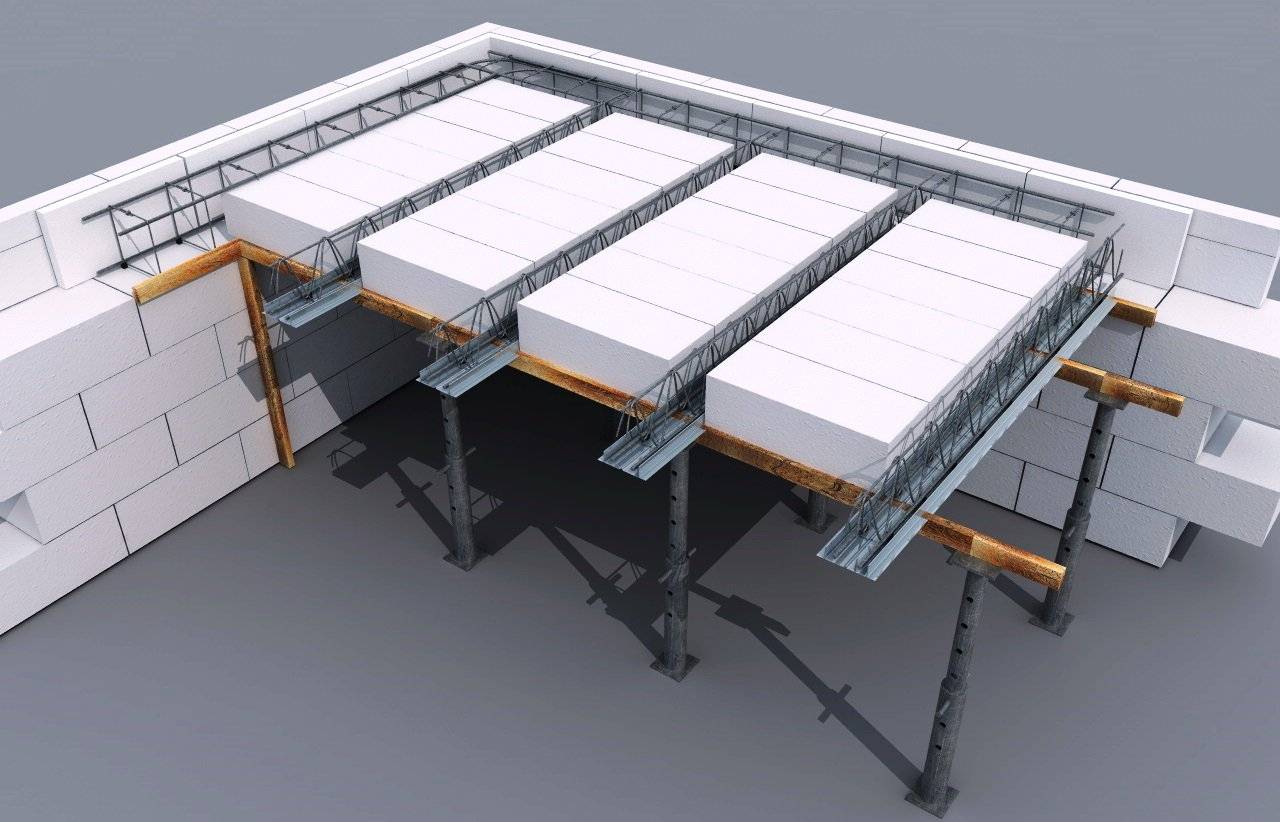

Пустотные блоки в качестве вкладыша

Армирование

Согласно правилам, плоские плиты армируются:

1. Продольно, в два ряда — вдоль верхней и нижней плоскостей;
2. Поперечно, с распределением арматуры по всей площади и усиления в местах опирания плиты на стены или колонны;
3. На участках в концах плит должна устанавливаться арматура в виде П-образных хомутов, позволяющих произвести анкеровку концов продольных стержней.

Как армировать?

Нагрузка на безбалочные монолитные панели идет вертикально вниз и распространяется пропорционально по всей площади. Выходит, что верхняя сторона армирующего каркаса берет на себя сдавливающие нагрузки, а нижний – растягивающие. Прутки укладывают в опалубочную конструкцию и связывают друг с другом посредством мягкой вязальной проволоки. Для нижележащего остова практикуют толстые металлические стержни. Верхний слой составляют прутья с меньшим сечением.

При высоте конструкции монолитного перекрытия от 180 до 200 миллиметров длина перекрываемого пролета способна простираться до 6 метров. В подобных панелях дистанция между нижней и верхней армирующими сетками выдерживают интервал 100–125 мм. Для этого практикуют фиксаторы, которые делают из остатков арматуры диаметром 10 миллиметров. Длинные стержни выгибают в форме буквы «Л» и размещают с интервалом в один метр. В местах, где требуется упрочнение панели перекрытия, дистанцию уменьшают до 40 см. Как правило, это середина зоны сопряжения с опорами и области наибольшей нагрузки.

Под нижележащим армирующим каркасом панели должен сохраниться пласт бетона приблизительно в 25–30 миллиметров либо немного больше. Аналогичным слоем заливается верхняя армирующая сетка. Для выдерживания этого размера под места перекрещивания нижних прутков арматуры ставятся пластмассовые подставки с интервалом примерно один метр. Такие приспособления реализуются в магазинах стройматериалов. Их можно заместить брусками из древесины, приколоченными либо прикрученными к опалубке посредством саморезов. Если не зафиксировать их расположение подобным типом, то они способны всплыть при наполнении формы раствором бетона.

Почему монолитная основа превосходит монтаж пустотных плит перекрытия

Заливка монолитного перекрытия и технология укладки плит перекрытия, изготовленных на предприятиях ЖБИ, направлены на формирование прочной железобетонной основы, выполняющей функцию пола верхнего этажа и потолка нижнего. Однако цельная межэтажная плита превосходит сборную конструкцию по ряду показателей.

Главные преимущества монолитной основы:

• повышенный запас прочности, связанный с отсутствием стыковочных швов в цельной железобетонной конструкции;
• равномерная передача действующих нагрузок на несущие стены и фундаментное основание;
• возможность реализации нестандартной планировки и оригинальных решений, для которых сложно использовать стандартные плиты;
• легкость претворения проектных решений, связанных с сооружением на консольной плите выносных балконов;
• невозможность смещения при монтаже цельной межэтажной основы в продольном и поперечном направлениях.

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона Одно из основных достоинств – отсутствие необходимости применения специального грузоподъемного оборудования для подъема массивных железобетонных плит, а также возможность выполнения монтажных мероприятий собственными силами.

Конструкционные особенности ребристого монолитного перекрытия

Давайте разберемся, что из себя представляет данный вид конструкции и каковы перспективы его применения в частном строительстве.

Ребристые монолитные перекрытия состоят из балок, которые могут идти в одном или двух направлениях, и плиты, соединенной с балками в единую конструкцию (т.е. работают балки совместно с опирающейся на них плитой). Применяются такие конструкции при строительстве зданий с большими пролетами (промышленных зданий, торговых центров, метрополитена, водоохранных, хозяйственных сооружений и т.д.).

Применение взамен плоской ж/б плиты обусловлено уменьшением расхода бетона при возведении перекрытия и, как следствие, снижением нагрузки на несущие стены и фундамент. Снижение нагрузки на несущие конструкции здания позволяет архитекторам создавать более интересные по своему дизайну сооружения.

Не второстепенным фактором является и уменьшение затрат на заливку бетона и армирование. Для создания ребристых перекрытий используют бетон класса В15-В25 и арматуру следующих классов: А240, А300, А400, В500. Выбор класса зависит от реализации конкретной конструктивной задачи.

Изготовление данного вида межэтажных плит ничем не отличается от других железобетонных конструкций, за исключением принципа использования специальной съёмной опалубки. Принципиальную схему и внешний вид конструкции вы можете видеть на рисунке. Именно за счет формы опалубки создаются в итоге «ребра».

Межэтажные перекрытия по деревянным балкам — экологичность совмещённая с экономией.

С общими понятиями мы разобрались. Теперь поговорим о применимости ребристых монолитных перекрытий при строительстве коттеджей и загородных домов для постоянного проживания. В сети существует достаточно большое количество информации о создании подобных конструкций своими руками

Такое внимание к наличию «ребер» в межэтажном ж/б перекрытии определяется, прежде всего, желанием сэкономить на его строительстве. Однако при этом стоит учитывать следующие моменты:

• Необходим грамотный расчет конструкции;
• Строительные компании предлагают в прокат съёмную опалубку и стойки, необходимые для изготовления ребристых плит, однако заказ в аренду такой опалубки обойдется гораздо дороже, чем для классической монолитной плоской плиты, что может в итоге нивелировать экономию на бетоне;
• Создание опалубки своими руками (например, из досок или плит ОСБ) довольно длительный и трудоемкий процесс, т.е. вам придется учитывать и высокую трудоемкость работы;
• Кроме того внешний вид потолка с балками впишется не во всякий интерьер. Возможно, его придется впоследствии зашивать гипсокартоном или другими материалами.

Правильно уложенные железобетонные балки перекрытия сделают конструкцию надежной.

Как сделать плиту перекрытия своими руками – правила укладки сборных плит

Стандартные железобетонные панели усилены арматурным каркасом и не требуют установки опалубки. Вместе с тем, при кажущейся легкости выполнения монтажных работ, до начала строительных мероприятий следует тщательно ознакомиться с правилами монтажа цельных плит.

Соблюдайте следующие требования при укладке панелей на капитальные стены:

обратите внимание на расстояние между торцевыми плоскостями несущих стен, не превышающее максимальную длину готовой плиты (до 9 метров);
применяйте грузоподъемную технику для снятия и транспортировки плит на рабочий участок;
надежно крепите такелажную оснастку к вмонтированным в бетонный массив петлям или специальным строповочным проушинам;
производите монтаж на спланированную торцевую плоскость стен, при этом необходимо следить за ровностью их укладки;

Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления

• опирайте железобетонные панели на стены, обеспечив равную величину перекрытия. Плиты должны располагаться на удалении от края стены на 90-150 мм;
• тщательно герметизируйте технологические зазоры и стыковые швы цементным раствором, не допускайте монтаж без цементирования;
• контролируйте горизонтальность поверхности при монтаже, используя строительный уровень и отвес;
• выполняйте монтаж только на поверхность капитальных стен, сооружайте внутренние перемычки и простенки после установки плит;
• вырезайте проемы и межэтажные люки только на участке стыковки рядом расположенных бетонных панелей;
• обеспечьте гарантированный трехмиллиметровый зазор между боковыми плоскостями железобетонных плит.

Если общая ширина сборных панелей не соответствует расстоянию между стенами, укладывайте их с равномерным зазором или оставьте щели с боковых сторон с последующей заделкой их бетонными блоками или раствором.

Качество монтажных работ зависит от правильности выполнения подготовительных мероприятий.

Соблюдайте следующие требования:

• обеспечьте плоскостность торцов капитальных стен, устраните неровности с помощью цементного раствора;
• убедитесь в запасе прочности несущих стен, усильте их, при необходимости, армированным поясом;
• закрепите опорные прутки с шагом в 1,5 м для фиксации плит во время монтажных мероприятий.

Не все работы можно выполнить самостоятельно

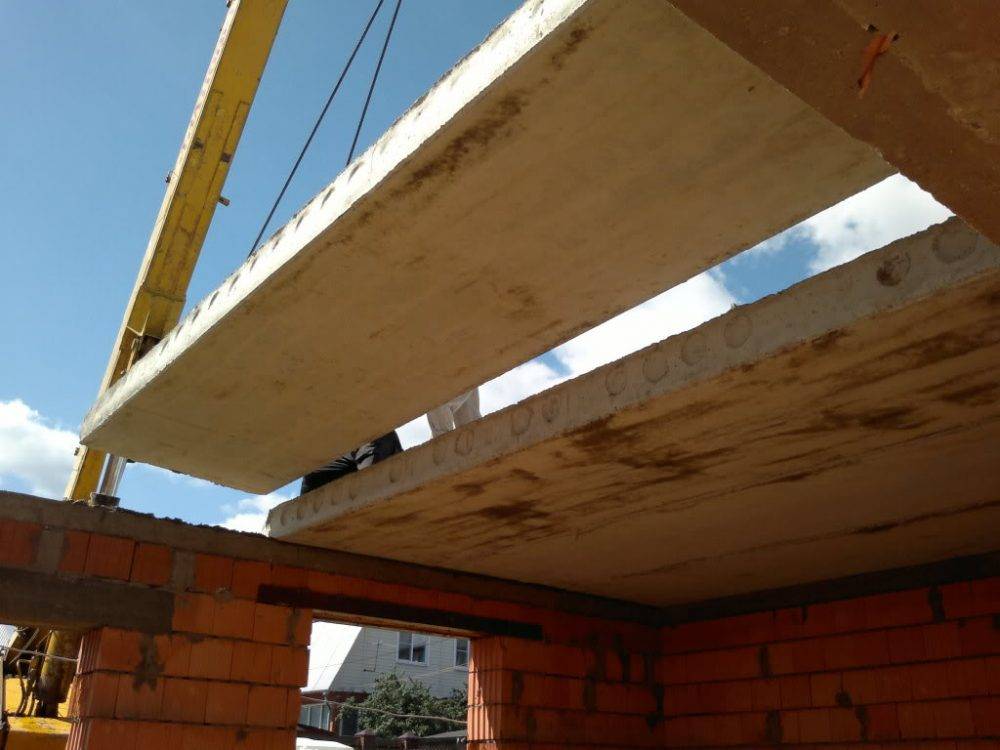

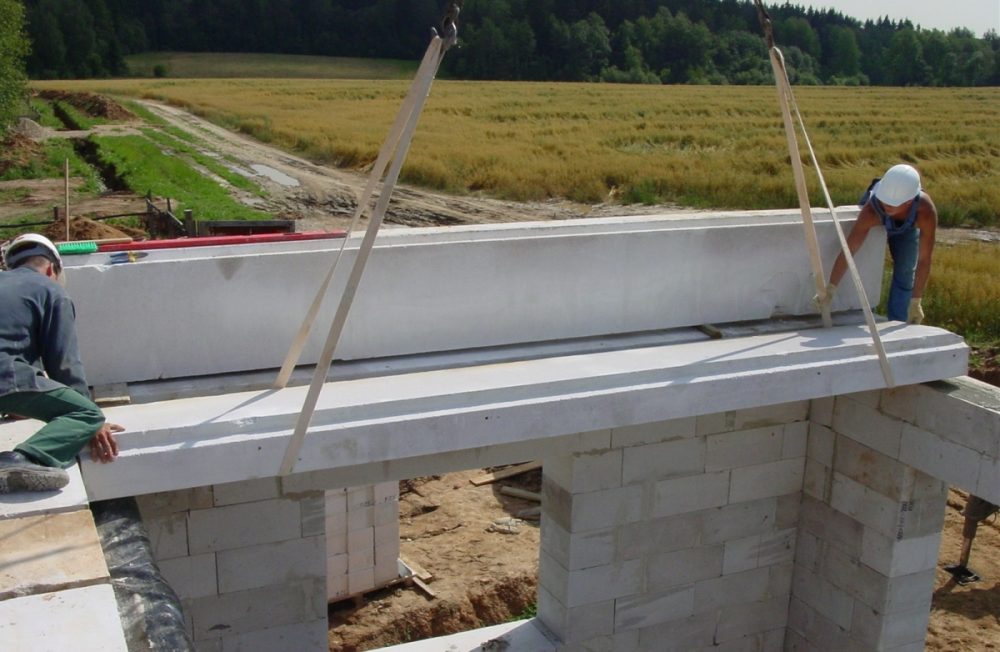

Выполняйте монтаж с использованием грузоподъемных средств по следующему алгоритму:

1. Уложите слой раствора на торец стен.
2. Произведите строповку плиты за проушины.
3. Дайте команду крановщику на перемещение панели.
4. Опустите плиту, выдержав расстояние не менее 120 мм с каждой стороны.
5. Проверьте правильность расположения и отсоедините стропы.

Помните, что горизонтальность установки обеспечивается только за счет слоя бетона без использования в качестве подкладки стальной арматуры и различных элементов. На завершающей стадии работ выполните анкеровку плит стальной арматурой или кольцевым анкером. Затем следует загерметизировать стыковочные швы цементным раствором, а также заполнить внутренние полости плит торцевых сторон минеральной ватой или раствором цемента по 30 см с каждой стороны.

Армирование монолитного перекрытия.

Давно известно, что бетон прекрасно работает на сжатие, а арматура, наоборот – на растяжение. При объединении этих двух параметров получается отличный строительный материал – железобетон.

Арматура монтируется в зоне растяжения бетонной плиты и воспринимает все усилия этого растяжения. Арматуру такого типа принято называть рабочей (продольной), она должна иметь высокий коэффициент сцепления с бетонной смесью. Если это условие не будет выполнено, то бетон не будет передавать на арматуру эксплуатационную нагрузку.

Для армирования монолитного перекрытия используются стальные стержни с периодическим профилем, которые имеют маркировку А3, согласно устаревшему ГОСТу или А400, согласно новому стандарту. Расстояние между арматурными стержнями, называется шагом армирования, наиболее используемый в плитах перекрытия шаг равен 15-20 сантиметрам.

Если происходит защемление в участке, прилегающем к опорам, то вероятно возникновение опорного момента, который формирует усилие растяжения в верхней зоне перекрытия. По этой причине, монолитное перекрытие армируется, как в верхней зоне бетона, так и в нижней

Самые большие напряжения возникают по центру плиты или по ее краям, поэтому этим зонам при армировании необходимо уделить особое внимание

Для того чтобы арматурные сетки находились на определенном расстоянии друг от друга, устанавливаются специальные подставки. Изготавливаются они из арматуры диаметром 10 мм (класс Ат400С). Арматура изгибается, как показано на рисунке. Нижние грани подставки имеют длину 350 мм, верхняя – 300 мм. Высота подставки 100 мм, при толщине плиты 200 мм. Устанавливаются подставки с шагом 800-800 мм в шахматном порядке.

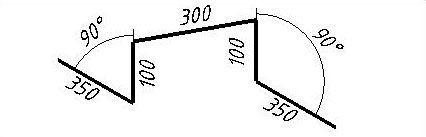

На торцах плиты устанавливают «П» образные детали из арматуры диаметром 10 мм (класс А400С). Они служат для усиления краев перекрытия. Длинна верхней и нижней части 400 мм, высота 140 мм, как показано на рисунке (при толщине плиты 200мм).

Сетка из арматуры должна перекрывать кирпичную стену не менее чем на 15 сантиметров, а газобетонную – на 25 сантиметров. Расстояние от торцов стержней до вертикальной опалубки, должно составлять так же – 25 мм.

Для соблюдения нужного расстояния нижней сетки от опалубки, в зоне пересечения прутков, под нее вставляют фиксирующие элементы из пластмассы, с расстоянием между ними в 1 метр.

Бетон для заливки монолитного перекрытия рекомендовано приобретать на комбинате — изготовителе, что намного облегчает дальнейшую работу. При заливке бетонного раствора ровным слоем «с колес», обеспечивается отличная твердость монолита. Это не относится к плите залитой ручным способом, с остановками на ожидание, пока готовится свежий раствор. Оптимальным является способ, когда бетон заливается в один заход с толщиной заливки 20 сантиметров. Не забывайте о технологических отверстий, к примеру, шахты дымохода или вентиляции.

Процесс уплотнения бетона, также выполняется с использованием глубинных и поверхностных вибрационных аппаратов. Работоспособность данным устройствам обеспечивается подачей сжатого воздуха (пневмовибраторы) или электрического тока (электровибраторы).

Если конструкция массивная, то укладка бетона производится с применением глубинного вибратора, а поверхностные вибраторные устройства применяют для уплотнения бетона в плитах перекрытий и при устройстве полов. Наружные вибраторы используют для уплотнения тонкостенных конструкций с густым армированием. Время применения вибраторного аппарата будет зависеть от таких параметров бетона, как пластичность и подвижность и может составлять от 30 секунд до 1 минуты.

Если бетонная смесь прекращает осаживаться и на ее поверхности появляется цементное молочко, то это говорит о том, что вибрирование выполнено полностью. Для того чтобы избежать расслоения бетонного раствора, надо избегать лишней вибрации. Оптимальным шагом перестановки для внутренних вибрационных аппаратов, является шаг от одного до полутора радиуса их действия.

По окончанию всех работ перечисленных выше, монолитное перекрытие оставляют на 28 суток, для просыхания и набора прочности. Первые 7 дней производят увлажнение поверхности. Через месяц наступает момент, когда опалубку можно снять.

Установка опалубки – наиболее ответственный этап

От точности установки опалубки напрямую зависит прочность перекрытия и соответствие его геометрии заданным в проекте параметрам. Сборка опалубки осуществляется на специальных телескопических или объемных стойках. Для работы с ней достаточно иметь инструкцию от производителя и минимальные навыки в области строительства и ремонта. Сборка не требует наличия узкоспециализированного инструмента. В частном немасштабном строительстве заводские стойки можно заменить брусом.

Для сборки опалубочных щитов и поддерживающей рамы достаточно подручных материалов. В частности, вам потребуется:

— Обрезная доска без признаков гниения, сколов и поражения паразитами. Размер доски 50х150 мм либо 50х120 мм.

— Брус. Он используется в качестве поперечных балок для укладки опалубочных щитов. Также из бруса можно сделать вертикальные стойки для опалубки. Однако гораздо более правильным решением будет взять заводские стойки в аренду.

— Фанера. Необходима для сборки опалубочных щитов. Если планируется выполнить несколько отливок, то оптимальным вариантом будет ламинированная влагостойкая фанера. Она не только позволит использовать опалубочные щиты несколько десятков раз, но и обеспечит более высокое качество бетонной конструкции.

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая – свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления – ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.
