Изготовление пресса своими руками всех основных видов

Процесс создания механического пресса

Чтобы механический пресс показывал высокую эффективность, при его сооружении своими руками следует придерживаться всех требований. Следующая пошаговая инструкция поможет выполнить работу по созданию пресса правильно:

Подготовка сосуда, куда будут засыпаться фрукты (от его объема будет зависеть количество сокосодержащего сырья при одной закладке).
В сосуде при помощи дрели делают небольшие отверстия, расположенные в шахматном порядке (в качестве емкости многие используют барабан стиральной машины, вышедшей из строя).
Подготавливается еще одна емкость без дна, по нижней черте стенок также просверливаются отверстия (эта емкость должна быть большей по объему, чем подготовленный ранее сосуд).
Меньший сосуд вставляют в подготовленную емкость большего размера, между стенками устанавливают деревянный брусок.
Создается рама в виде буквы «П» (для изготовления используют прочные деревянные бруски или стальную трубу).
На перекладине рамы устанавливают прочный круг из стали или чугуна.
Подготавливают таз большого диаметра, чтобы в нем можно было разместить оба соединенных сосуда (таз должен быть выполнен из материала, в котором разрешено хранить пищевые продукты).
На дне таза просверливается отверстие, в котором закрепляют трубочку для вытекания сока, или устанавливают кран.
Чтобы рама в процессе выдавливания сока не подвергалась опрокидыванию, рекомендуется ее забетонировать, а уже потом на ней закрепить конструкцию из сосудов.

На этом процесс сооружения завершается. Можно приступать к первой процедуре выдавливания сока

Только важно не забыть подготовить емкость, в которую будет сливаться готовый сок. Ее подставляют под сооруженный кран или направляют в горлышко емкости выходящую из пресса трубочку для стекания сока. Данный вид пресса показывает самую низкую эффективность

Для большего эффекта рекомендуется дополнить конструкцию гидравлической (домкратом) или винтовой системой давления

Данный вид пресса показывает самую низкую эффективность. Для большего эффекта рекомендуется дополнить конструкцию гидравлической (домкратом) или винтовой системой давления.

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Роль пружин в конструкции пресса

Пружины играют главную роль при сборке гидравлического пресса. Они монтируются с двух сторон от домкрата. Пружины оттягивающего типа. Они крепятся одной стороной к основанию рамы, а другой к рабочей поверхности стола. Они выполняют роль сжатия домкрата. С помощью пружин он возвращается в исходное положение.

Существует и другая схема работы гидравлического пресса. В такой конструкции упором для деталей служит основание рамы
. Гидравлический домкрат монтируют сверху на поверхность рабочего стола. Стол двигается, монтируется к верхней части станины. Он крепится на пружинах, которые способны оттягиваться при движении стола. Далее монтируют гнездо, которое располагают на узле сопряжения. Он может находиться снизу или сверху подвижной части станины. В качестве гнезда можно использовать кусок металлической трубы. Итак, как вы видите, сделать гидравлический пресс своими руками совсем несложно. Вам только нужно приобрести основные материалы для работы:

домкрат;
металлическую раму;
трубу из металла;
оттягивающие пружины;
пульт управления;
электрические провода.

Не так и много потребуется для работы материалов, зато вы существенно сэкономите, сделаете гидравлический пресс своими руками не хуже заводского. Собранный своими руками пресс всегда можно модернизировать, усовершенствовать его конструкцию. Устройство для прессования бумаги занимает мало места. Оно работает быстро и эффективно
. За 5-10 минут можно спрессовать большую кипу бумаги.

В поиске дополнительного, а то и основного заработка люди подбирают для себя самые разные занятия. Одним из них является сбор и сдача вторичного сырья. Понятно, что такая профессия начинает приносить реальные деньги только с достижением приличного объема. В этом случае и может понадобиться . Заводские установки дороги, но вполне реально создать пресс для макулатуры своими руками.

Сам по себе принцип такого устройства общеизвестен. Он направлен на увеличение небольшого усилия или какой-либо энергии для подачи на рабочую пластину, которая является подвижной. Механизмы бывают гидравлическими или механическими. Различаются они и по типу установки. Пресс для вторсырья своими руками сделать относительно несложно.

Это простейший макулатурный пресс. Его может сделать даже мастер-новичок. О сварке ему, конечно, хорошо бы иметь начальные понятия. Берется для конструкции, как правило, то, что всегда может найтись под рукой.

Домашний (скорее, гаражный вариант, установка для сарая) делается так:

Самодельный пресс для макулатуры прост и в эксплуатации

Важно, чтобы он был устойчив, хорошо закреплен, т. е

чтобы не нес угрозу работающему на нем человеку. Начинать нужно с малого, а навыки работы будут повышаться с опытом.

Сам процесс нужно строить таким образом:

Бумагу измельчить любым доступным способом.
Поместить ее в подходящую емкость, залить водой и дать пропитаться.
Перемешать и поместить в камеру.
Несколько раз задействовать рычаг.
Вынуть и высушить бумагу.

Примеры конструкций

Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.

Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:

Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости

Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.

На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.

Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс

Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:

Пресс-молот

Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.

Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.

Устройство рычажных молотов для ударной прессовки

Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.

Инструменты и материалы для изготовления

Для изготовления гидравлического пресса, способного служить надёжным помощником потребуются обыкновенные инструменты, и не дефицитные материалы:

сварочный аппарат (заводской или самодельный);
инструмент для резки металла (это может быть ручная ножовка или шлифовальная машина, так называемая болгарка);
гидравлический домкрат (лучше заводского исполнения);
металл необходимого профиля, толщины и размеров;
мощные пружины, которые будут выполнять роль возвратного механизма.

Самодельный ручной гидравлический пресс

Материалом для каркаса такого пресса необходимо выбирать металлопрокат:

стальной лист. Из него изготавливают основание пресса, поэтому толщина составлять минимум 8 мм;
стальная полоса. Она необходима для изготовления направляющих. Кроме этого такая полоса может пригодиться, для создания рёбер жесткости, если они потребуются. Её толщина выбирается в 10 мм;
прямоугольные или квадратные швеллеры;
металлический уголок. Целесообразно использовать уголок с размером полки не меньше 50 мм;
небольшой кусок металлической трубы. Он необходим для изготовления специальных гнезд, которые обеспечат крепление домкрата.

Следовательно, чтобы взяться за изготовление гидравлического пресса в домашних условиях, необходимо иметь навыки работы с обработкой металла, владеть простейшими приёмами сварки, обладать опытом сборки металлических конструкций. Если собрать всё правильно, пресс будет хорошим помощником в ваших работах в гараже или на даче.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Назначение и принцип действия пресса

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

металлообработка;
прессовка;
брикетирование;
изготовление стальных профилей;
обработка труб;
производство резиновых заготовок.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Процесс создания механического пресса

Подготовка сосуда, куда будут засыпаться фрукты (от его объема будет зависеть количество сокосодержащего сырья при одной закладке).
В сосуде при помощи дрели делают небольшие отверстия, расположенные в шахматном порядке (в качестве емкости многие используют барабан стиральной машины, вышедшей из строя).
Подготавливается еще одна емкость без дна, по нижней черте стенок также просверливаются отверстия (эта емкость должна быть большей по объему, чем подготовленный ранее сосуд).
Меньший сосуд вставляют в подготовленную емкость большего размера, между стенками устанавливают деревянный брусок.
Создается рама в виде буквы «П» (для изготовления используют прочные деревянные бруски или стальную трубу).
На перекладине рамы устанавливают прочный круг из стали или чугуна.
Подготавливают таз большого диаметра, чтобы в нем можно было разместить оба соединенных сосуда (таз должен быть выполнен из материала, в котором разрешено хранить пищевые продукты).
На дне таза просверливается отверстие, в котором закрепляют трубочку для вытекания сока, или устанавливают кран.
Чтобы рама в процессе выдавливания сока не подвергалась опрокидыванию, рекомендуется ее забетонировать, а уже потом на ней закрепить конструкцию из сосудов.

На этом процесс сооружения завершается. Можно приступать к первой процедуре выдавливания сока

Изготовление гидравлического пресса своими руками

Сначала следует подобрать инструменты и расходные материалы для изготовления гидравлического пресса своими руками. Для этого потребуется сварочный аппарат. Использование сварки аргоном не рекомендуется.

Предварительно составляется схема, на которой указываются все размеры пресса, его комплектующие. Это можно сделать на бумаге или в электронном виде. Для изготовления можно использовать любые подручные материалы. Но для того, чтобы пресс, сделанный своими руками прослужил долго, рекомендуется использовать такие комплектующие:

швеллер 8. Из него изготавливается станина; уголок 50*50. Используется в качестве ребер жесткости. Также из него делают подвижную платформу для механической части, чтобы он мог менять свое положение относительно горизонтальной оси; болты для фиксации. В верхней части пресса лучше всего использовать два способа крепежа комплектующих — механический и с помощью сварки; домкрат. Рекомендуется установка самой простой модели бутылочного типа

Важно, чтобы ее грузоподъемность соответствовала расчетным параметрам; пружины. Они необходимы для возврата платформы в исходное состояние.

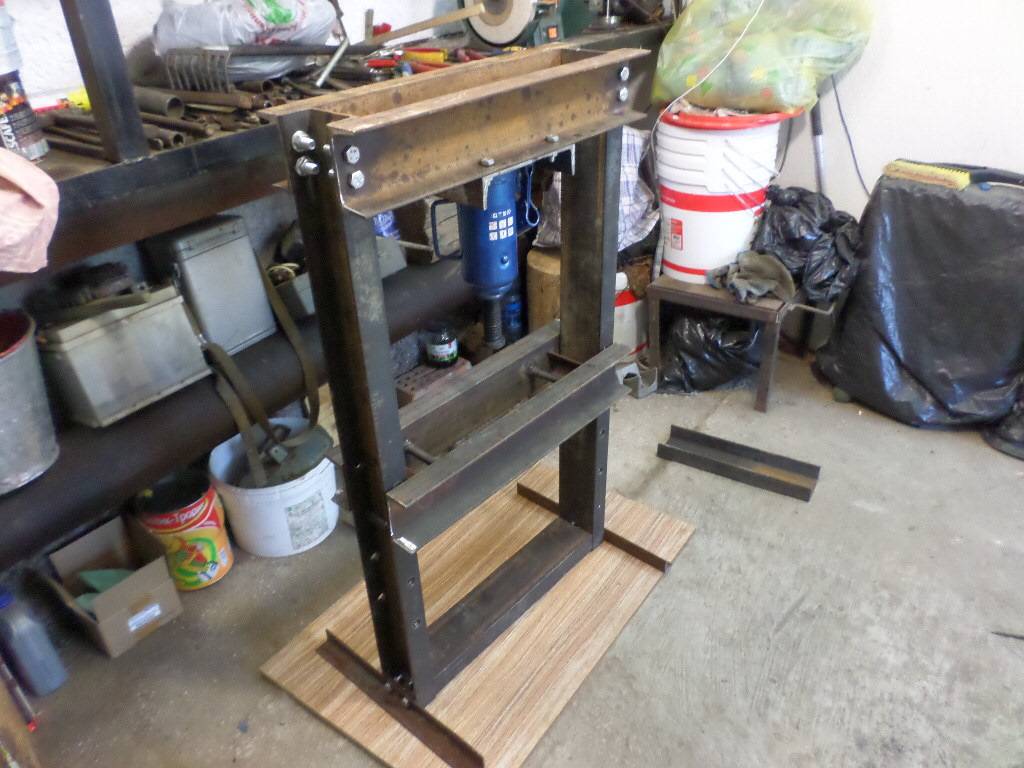

Изготовление пресса своими руками начинается с рамы

Сначала с помощью дрели высверливаются отверстия для установки крепежных болтов. Затем по плану выполняется сварка конструкции и ее фиксация

Изготовление пресса своими руками начинается с рамы. Сначала с помощью дрели высверливаются отверстия для установки крепежных болтов. Затем по плану выполняется сварка конструкции и ее фиксация.

Следующий этап работы – монтаж домкрата. Лучше всего подготовить отдельную платформу, на которой будет крепиться гидравлическое оборудование. Шток может располагаться как вверху, так и внизу. Для удобства можно сделать подвижную платформу, установленную на верхнем горизонтальном швеллере

Важно установить домкрат правильным образом, чтобы его не заклинило при стравливании воздуха

Опорный стол рекомендуется сделать с возможностью регулировки высоты. Для этого на вертикальных стойках высверливаются отверстия, в которые затем устанавливаются стальные фиксаторы — пальцы.

Пружины должны быть достаточно жесткими, чтобы поднять вес платформы с гидравлическим оборудованием на исходный уровень. Делать их своими руками не нужно – достаточно приобрести мебельные.

Для большей сохранности стальную поверхность пресса для автомастерской нужно покрасить. Делать это нужно только после окончательного сбора всей конструкции. Испытания следует проводить поэтапно, постепенно увеличивая нагрузку на рабочую часть.

Классическая конструкция из домкрата

Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.

На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.

Конструкция и построение вакуумного пресса

В конструкции вакуумного пресса имеются определенные особенности, с которыми лучше заранее ознакомиться. Это поможет детальнее разобраться с построением этого изделия.

Прессовочное оборудование вакуумного типа состоит из трех основных элементов, к которым относятся:

Рама. Основной несущий элемент, к которому крепятся другие компоненты пресса. Его изготавливают из профилированных трубок или рельс.
Рабочий стол. Именно на его поверхности располагают деталь, которая подвергается прессованию. Также на рабочем столе установлена прижимная рама для закрепления обрабатываемых изделий. Делают из ровных металлических пластин.
Пневматическая система. Отвечает за проведение основного технологического процесса. Чтобы изготовить такую систему, используют водяной насос.

Среди основных особенностей вакуумной модели пресса выделяют следующее:

работа оборудования проводится под полным ручным контролем;
для изготовления вакуумной системы используют общедоступные материалы;
эффективность изготовленного оборудования не уступает заводским моделям.

Когда надо покупать

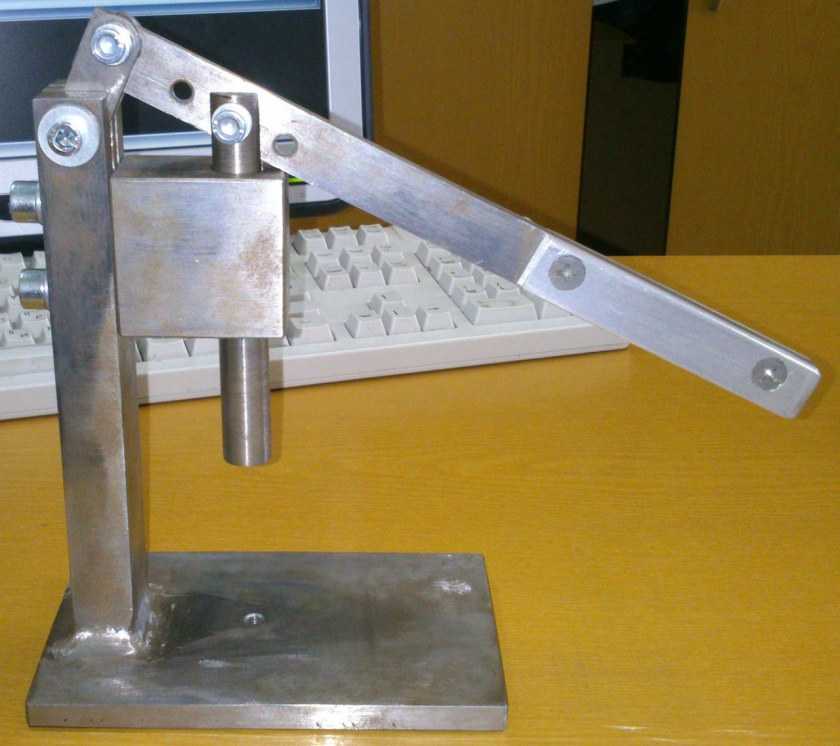

Настольный ручной механический мини-пресс

Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.

Типы конструкций пресса

Затем делают расчёты параметров станины. Это такая рама, внутри которой устанавливают домкрат. Он производит давящие движения на макулатуру. Станина изготовлена из толстого металла. Её прочности должно хватать на давящее движение домкрата. Для изготовления рамы используют толстый металл. Пресс при движении давит вверх и вниз на раму, он как бы старается разорвать её
. Прочным должно быть и основание станины. Оно делается устойчивым. Хорошую устойчивость имеет станина, изготовленная в виде платформы.

Ширину рамы нужно рассчитывать исходя от размера домкрата. Она должна превышать размеры установленного на ней оборудования для прессования макулатуры. Высота изделия определяется в зависимости от размера домкрата. При работе должен быть обеспечен его свободный ход. При определении высоты конструкции учитывают толщину рабочей поверхности стола. Он подвижен, используется для обработки объектов.

В зависимости от конструкции и режима работы домкрат крепят на основание
. Верх рамы будет упором для деталей. Усилие от движения штока передаётся через рабочий стол, а затем на обрабатываемый объект. Рабочий стол крепят над домкратом на станину. Он должен свободно двигаться вверх-вниз.

Пресс из домкрата: критические звенья

Вибрации при работе пресса нередко выдают себя скрипом и стоном металла. Механические напряжения в элементах его конструкции неслышимы и невидимы, но способны быстро свести на нет усилия и затраты его создателя, а сорвавшаяся траверса причинить увечье и ущерб. Поэтому к выбору конструкционных материалов для пресса и его технического исполнения конструкции в целом нужно отнестись не менее серьезно.

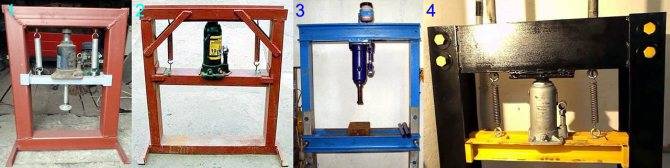

Ошибочным решением будет сварная рама из профтрубы (поз. 1 на рис. ниже): она практически не гасит вибрации, сварные швы от возникающих при прессовке усилий подвержены растрескиванию. Профтруба достаточно массивна, весьма упруга и потому является хорошим энергоаккумулятором. Т.е., если по одному из швов поползет трещина, тяжелая, с острыми углами траверса может мгновенно сорваться и отлететь в сторону.

Примеры ошибочного и правильного технического исполнения рамы самодельного пресса

Раму самодельного пресса нужно делать из швеллеров, одинарных или спаренных. Двутавр подходит хуже: при малейшей асимметрии прижимного усилия относительно вертикальной оси рамы в полке двутавра возникают значительные поперечные напряжения, что данному виду профиля противопоказано. Кроме того, двутавр не предназначен для приема сосредоточенных нагрузок.

Сварная из одинарного швеллера рама с подкрепляющими укосинами (поз. 2 на рис.) будет достаточно надежной и устойчивой под нагрузкой прим. до 5 тс; 10-тонный домкрат для данного пресса слишком силен. Траверсы пресса на прижимное усилие до 12-15 тс нужно делать из спаренных швеллеров полками наружу, поз. 3. Это опять-таки оптимальный вариант для гаража или СТО: нет нужды делать в траверсах отверстия для прохода валов, недопустимо ослабляющие раму. Если же пресс предназначен для работы на максимальных усилиях (штамповка, формовка, гнутье), то лучший вариант – мощный одинарный швеллер (см. ниже) и рама, скрепленная болтами, поз. 4; сварка прихватами в данном случае технологическая, облегчающая сборку рамы. Болты, во-первых, исключат внезапное разрушение рамы. Во-вторых, будут хорошими поглотителями вибраций.

Какой брать швеллер?

Типоразмеры швеллера для рамы гидравлического пресса из домкрата выбираются след. образом (предполагается, что профиль из обычной конструкционной стали Ст44 или аналогичной, а траверсы цельные):

На усилие до 2 тс – одинарный от 80х40х4 мм; спаренный от 60х30х4 мм.
На усилие 2-5 тс – одинарный от 100х50х6 мм; спаренный от 80х40х4 мм.
На усилие 5-10 тс – одинарный от 160х80х8 мм; спаренный от 120х60х6 мм.
На усилие 10-15 тс – одинарный от 220х110х12 мм; спаренный от 150х75х8 мм.
На усилие до 25 тс – одинарный от 280х140х15 мм; спаренный от 180х90х9 мм.

Из чего делать колонны?

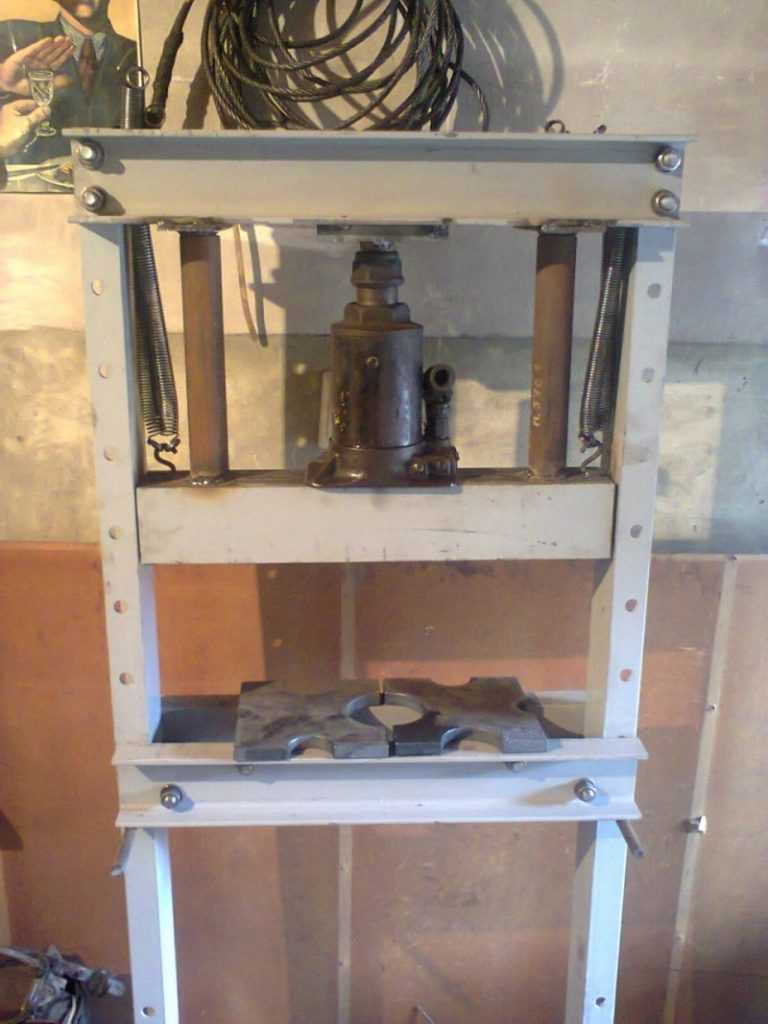

Самодельный гидравлический пресс со спаренными круглыми колоннами

Колонны рамы пресса работают не на изгиб, как траверсы, а на растяжение, которому металл сопротивляется много лучше. Однако конструкция колонн в основном определяет виброустойчивость пресса

Швеллер в этом отношении не идеален, вибрации он гасит неважно. Для пробы постучите молотком по отрезкам швеллера и квадратной профтрубы – они звенят почти одинаково. Гораздо глуше будет звук от сплошного стального прута

Кроме того, круглые колонны пресса хорошо принимают на себя боковые нагрузки, особенно, если колонны спаренные. В таком случае пресс получается максимально компактным и легким (см. рис. справа), что значительно или полностью компенсирует его повышенную трудоемкость

Гораздо глуше будет звук от сплошного стального прута. Кроме того, круглые колонны пресса хорошо принимают на себя боковые нагрузки, особенно, если колонны спаренные. В таком случае пресс получается максимально компактным и легким (см. рис. справа), что значительно или полностью компенсирует его повышенную трудоемкость.

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.

Самодельные прессы

Используя прессование давлением, можно выполнять огромный спектр необходимых в небольшой мастерской операций. Ручной пресс своими руками чаще всего стараются сделать полностью автономным, то есть не требующим привода, станции подкачки, резервуара рабочей жидкости.

Выбирая ту или иную конструктивную схему, ориентируются на требуемую мощность и основное назначение устройства.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

Расчет размеров и изготовление механического

Механические прессы используются для обработки кожаных изделий, металлических деталей, а также картона и поролона. Чтобы сделать устройство своими руками, вам понадобятся:

Соедините четыре одинаковых металлических уголка длиной примерно 90 сантиметров с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы скрепить их между собой, используйте обычные саморезы или электрическую пайку.
Два получившихся железных прямоугольника скрепите вместе металлическими трубами.
Изготовленную коробку укрепить стальными пластинами и поперечинами.
Сделайте в одной из стен небольшую дверцу, через которую можно будет вытаскивать прессованные изделия.

Затем из них начинают формировать главную деталь — поршень. Для этого между собой приваривают железные швеллеры длиной 55-65 сантиметров. После этого конструкция укрепляется поперечной железной балкой. В его центре закреплен фланец со вставленным внутрь стержнем. Затем к железному ящику с противоположных сторон привариваются швеллеры.

Когда конструкция полностью собрана, на шток надевается шайба с гайкой и подшипник.
